Moduloivat toimilaitteet AME 10, AME 20, AME 30 AME 13, AME 23, AME 33 standardin EN mukaisella turvatoiminnolla (jousi alas)

Koko: px
Aloita esitys sivulta:

Download "Moduloivat toimilaitteet AME 10, AME 20, AME 30 AME 13, AME 23, AME 33 standardin EN mukaisella turvatoiminnolla (jousi alas)"

Transkriptio

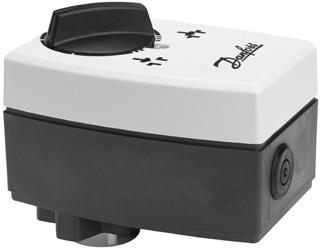

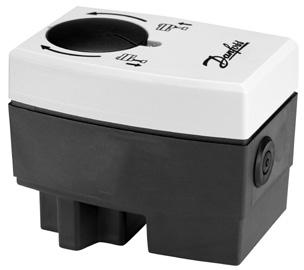

1 Tekninen esite Moduloivat toimilaitteet AME 10, AME 20, AME 30 AME 13, AME 23, AME 33 standardin EN mukaisella turvatoiminnolla (jousi alas) Kuvaus AME 10 AME 13 AME 20, AME 30 AME 23, AME 33 Turvatoiminnolla varustettuja toimilaitteita (AME 13, AME 23 tai AME 33) ja ilman turvatoimintoa olevia toimilaitteita (AME 10, AME 20 tai AME 30) käytetään yleensä VS-, VM-, VB- tai AVQM-venttiilien kanssa. Turvatoiminto aktivoituu automaattisesti sähkövian yhteydessä tai kun turvatermostaatti on katkaissut sähkövirran. Toimilaite määrittää automaattisesti liikepituuden säätöventtiilin mukaisesti, vähentäen käyttöönottoaikaa (itsesäätö-toiminto). Toimilaitteiden tärkeimmät ominaisuudet: Pitkälle kehitetty automaattinen virrankatkaisu estää säätöventtiilin ja toimilaitteen ylikuormituksen. Digitaalinen pääteasennon takaisinkytkentäsignaali venttiilin pääteasennon ilmaisua varten on käytettävissä liittimissä 4 tai 5. Kestävä ja kevyt rakenne. Pitkälle kehitetyssä mallissa on vianetsinnän merkkivalo ja käyttötietojen tallennus. Standardin DIN EN mukainen turvatoiminto. Tärkeimmät tiedot: 24 V:n malli Voima:- - AME 10, N - AME 20, 23, 30, N Nopeus: - AME 10, s/mm - AME 20, s/mm - AME 30, s/mm Virtausaineen maksimilämpötila: - AME 10, C - AME 20, 23, 30, C Pääteasentosignaalit Huomautus: Emme suosittele käyttämään AME-toimilaitetta VS2-venttiilin (DN 15) kanssa. VS2-venttiilien (DN 15) lineaariset ominaisuudet eivät sovellu LKV-järjestelmiin. Tilaaminen Toimilaitteet Tyyppi Käyttöjännite Til.nro AME G3005 AME V 082G3015 AME G3017 Toimilaitteet, joissa on turvatoiminto EN Tyyppi Käyttöjännite Til.nro AME G3006 AME V 082G3016 AME G3018 Danfoss ED.LF.Y3.20 1

2 Tekniset tiedot Tyyppi AME 10 AME 13 AME 20 AME 23 AME 30 AME 33 Käyttöjännite V 24; %; AC Tehonkulutus VA Taajuus Hz 50/60 Turvatoiminto - x - x - x Turvatoiminnon suoritusaika Ohjausviesti Y liike 5 mm s liike 10 mm V ma 0 10 (2 10) Ri = 24 kω 0 20 (4 20) Ri = 500 Ω Takaisinkytkentä X V 0-10 (2-10) Sulkuvoima N Maksimi liikepituus mm 5 10 Nopeus s/mm Virtausaineen maksimilämpötila C Ympäristön lämpötila 0 55 Ilmankosteus RH 5 95 % ei kondensaatiota Varastointi- ja kuljetuslämpötila C Suojausluokka II I (230 V); III (24 V) Kotelointiluokka IP 54 Paino kg 0,6 0,8 1,45 1,5 1,45 1,5 -merkintä on standardien mukainen Pienjännitedirektiivi 2006/95/EY: EN , EN EMCdirektiivi 2004/108/EY: EN , EN Asennus AME 10 AME 20, AME 30 AME 13 AME 23, AME 33 2 Danfoss ED.LF.Y3.20

3 Turvatoiminto Turvatoiminto avaa tai sulkee säätöventtiilin sähkönsyötön katketessa jousipalautuksen mukaisesti (SD). Turvatoiminto määräytyy viereisen kuvan mukaisesti. Turvatoiminnon jousi on asennettu toimilaitteen takaosaan. tai = SD Venttiilityyppi Valittu jousitoiminto sulkee aukon A AB avaa aukon A AB VS SD 1) - SD SD VM (DN 15-50) SD 1) - VB (DN 15-50) SD 1) - AVQM (DN 15-50) SD 1) - VS, VM, VB, AVQM VMV VMV - SD 1) Standardin DIN EN mukainen AME 13 AME 23, AME 33 Hävittäminen Toimilaite on purettava osiin ja osat on lajiteltava ennen niiden toimittamista kierrätykseen. ED.LF.Y3.20 Danfoss

4 Käsiohjaus A KIINNI AUKI A KIINNI AUKI B AUKI KIINNI B AUKI KIINNI AME 10 AME 20, AME 30 AUKI B AUKI B B AUKI KIINNI B AUKI KIINNI AME 13 AME 23, AME 33 4 Danfoss ED.LF.Y3.20

5 DIP-kytkinasetus Toimilaitteen irrotettavan kannen alla on DIPkytkin toimintojen valintaa varten. Kun SW 6 on ON-asennossa, toimilaite toimii 3-pisteohjattuna. Kytkimissä on seuraavat toiminnot: SW1: U/I - ohjausviestin tyypin valinta: Kun kytkin on OFF-asennossa, valittuna on jänniteohjaus. Kun kytkin on ON-asennossa, valittuna on virtaohjaus. SW2: 0/2 ohjausviestin alueen valinta: Kun kytkin on OFF-asennossa, ohjausviesti on 2 10 V (jännite) tai 4 20 ma (virta). Kun kytkin on ON-asennossa, ohjausviesti on 0 10 V (jännite) tai 0 20 ma (virta). SW3: D/I suoran tai käänteisen toiminnan valinta: Kun kytkin on OFF-asennossa, toimilaite on suoratoiminen (kara laskee, kun jännite kasvaa). Kun kytkin on ON-asennossa, toimilaite toimii käänteisesti (kara nousee, kun jännite kasvaa). SW5: 0 5 V / 5 10 V ohjausviesti vaiheittaisessa tilassa: Kun kytkin on OFF-asennossa, toimilaite toimii vaiheittaisella alueella 0(2) 5(6) V tai 0(4) 10(12) ma. Kun kytkin on ON-asennossa, toimilaite toimii vaiheittaisella alueella 5(6) 10 V tai 10(12) 20 ma. SW6: Suhteellinen/3-piste moduloivan tai kolmipisteohjauksen valinta: Kun kytkin on OFF-asennossa, toimilaite toimii ohjausjännitteen/-virran mukaisesti. Kun kytkin on ON-asennossa, toimilaite toimii 3-pisteohjattuna. SW7: LOG/LIN Ei käytössä. SW8: 100 % k VS / Reduced k VS Ei käytössä. SW9: Nollaaminen: Kun DIP-kytkimen asento muutetaan (OFF-asennosta ON-asentoon ja takaisin), toimilaite siirtyy itsesäätötilaan. SW4: /Vaiheittainen normaalin tai vaiheittaisen tilan valinta: Kun kytkin on OFF-asennossa, toimilaite toimii alueella 0(2) 10 V tai 0(4) 20 ma. Kun kytkin on ON-asennossa, toimilaite toimii vaiheittaisella alueella: 0(2) 5(6) V tai 0(4) 10(12) ma tai 5(6) 10 V tai 10(12) 20 ma. ED.LF.Y3.20 Danfoss

6 Kytkentä Vain 24 V AC. DIP 6 = OFF Jännite- ja virtaohjaus SN 0 V Nollajohdin SP 24 V AC Käyttöjännite Y 0(2) 10 V AC Tulot 0(4) 20 ma 1 24 V AC Tulot 3 X 0(2) 10 V Lähtö DIP 6 = ON Kytkentä 3-pisteohjatulle säätimelle, jossa on relelähtö SN 0 V Nollajohdin SP 24 V AC Käyttöjännite 1 24 V AC Tulot 3 X 0(2) 10 V DC Lähtö DIP 6 = ON Kytkentä 3-pisteohjatulle säätimelle, jossa on triac-lähtö SN 24 V Käyttöjännite SP 0 V Nollajohdin V AC Tulot Itsesäätötila Kun laitteeseen kytketään virta ensimmäisen kerran, toimilaite kalibroi venttiilin liikepituuden automaattisesti. Itsesäätötoiminnot voidaan alustaa myöhemmin uudelleen muuttamalla kytkimen SW9 asentoa. Johtojen pituus Johtojen suositeltu poikkipinta-ala 0 50 m 0,75 mm 2 > 50 m 1,5 mm 2 Vianetsinnän merkkivalo Punainen vianetsinnän merkkivalo on kannen alla olevassa piirilevyssä. Se ilmaisee kolmea toimintatilaa: Toimilaite on kunnossa (jatkuvasti päällä), Itsesäätötila (vilkkuu kerran sekunnissa), Virhe (vilkkuu kolme kertaa sekunnissa ota yhteys tekniseen tukeen). 6 Danfoss ED.LF.Y3.20

7 Mitat AME väh. 200 AME väh. 200 AME 20, AME ,5 väh AME 23, AME ,5 väh ED.LF.Y3.20 Danfoss

8 Toimilaitteen ja venttiilin yhdistelmät AME 10, AME 13 + VM2 (DN 15 25) VS2 (DN 20* 25) AME 10, AME 13 + VB2 (DN 15 20) AME 10 + VMV (DN 15 40) AME 10, AME 13 + AVQM (katso AVQM: n tekninen esite) AME 20/30, AME 23/33 + VM2 (DN 15 50) VS2 (DN 20* 25) AME 20/30, AME 23/33 + VB2 (DN 15 50) AME 20/30, AME 23/33 + AVQM (DN 15 50) *Emme suosittele käyttämään AME-toimilaitetta VS2-venttiilin (DN 15) kanssa. VS2-venttiilien (DN 15) lineaariset ominaisuudet eivät sovellu LKV-järjestelmiin. Oy Danfoss Ab Danfoss Lämpö Niittytaival Espoo Puh: Faksi: Sähköposti: Danfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. 8 Danfoss DHS-SRMT/SI ED.LF.Y3.20
