1 Smartti langaton Õekutsesüsteem Smartti Abiks projekteerijale kutsujärjestelmä Õekutsesüsteem 5000 uksevahi, positsioneerija ja personali paanikahäirega. Kutsed telefoniühendusega või ilma

2 Smartti õekutsesüsteem on turvaturul pakutavatest süsteemidest üks mitmekülgsemaid ja modernsemaid. Süsteemi võib ehitada ainult lokaalseks appikutsesüsteemiks või vajadusel telefonivõrguga ühendatud süsteemiks. Samuti saab vajadusel süsteemis kasutada kõikvõimalikke lisaseadmeid. Kutse Juhtmeta kutsenupp Erik on traditsiooniline appikutsenupp mis kindlustab signaali edastuse patsiendi voodikohalt või kogu hoone territooriumilt õnnetusse sattumise korral. Erikul asetsevad kaks nuppu, milledest suuremat nuppu kasutatakse häiresignaali edastamiseks aga eriliselt väiksemast nupust saab õde või hooldaja kviteerida häire. Dementsust põdevate patsientide valveks peab kasutama Elvis tüüpi kutsenuppu. Kutsenupud on veekindlad ja nende akud on lihtsalt vahetatavad. Positsioneerimine Süsteem võimaldab patsiendi asukoha määramist, samuti annab see märku mäluhäirega inimese katsest lahkuda territooriumilt. Kui eelpool nimetatud süsteemi omadused on vajalikud, peab kasutama Omania tüüpi keskseadet. Positsioneerimiseks kasutatakse Elvis tüüpi häirenuppe. Telefonsideühendusega süsteem Kui soovitakse rakendada telefonisidega ühenduses olevat süsteemi, peab kasutama ka SCV keskseadet, mis komplekteeritakse vastavalt vajadusele, sellisel juhul saab telefoniside luua kõigi palati kutseseadmetega (5050BO). Telefonsideühenduseta süsteem Juhul kui positsioneerimist ja dementsuse valvet ei vajata, kõlbab keskseadmeks pea-vastuvõtutabloo 950iAO ja ruumi kutseseade / tugijaam 5050AO. Kui süsteemiga soovitakse liita juhtmega nuppe ja muid seadmeid, ühendatakse need 5050 seadme sisendisse või VIA seadme kaudu. Häireseadmetele süsteemis ei esitata maksimumpiiri. Uksevalve (palatite uksed) Uksevalvet on lihtne teha palatipõhiseks, kus ust on lihtne valvata mbox uksevalveseadmega.

3 Dementsus valve (välisuksed) Välisuksi saab mälukaotushäiretega inimeste puhul valvata tänapäevase RFID põhisel tehnikal toimiva GUSTAV saatjamajakaga ja kaasaskantava ELVIS häirenupuga. Uksevalve saab valvekontaktiga päevaseks ajaks või ukse kinnioleku ajaks välja lülitada. Nii ei tekita ukse lähedal liikuv inimene mõttetuid häireid. RFID tehnoloogia kasutuse korral peab alati kasutama keskustüübina OMNIa keskust. Ruumi kutseseade tugijaamaga saab ühendada kaks juhtmega häireandurit, kus ühe nendest saab panna toimima aegreleena. Nii saab päeva- ja ööajal kasutada erinevaid valvefunktsioone. Vajadusel saab seadmest väljundi palati ukse kohale paigaldatavale märguvalgusti jaoks. Kutseseadmel on kaks surunuppu - punane häire või abipalve käivitamiseks, roheline taastusnupp appitulnud personali tarbeks. Samas sisaldab 5050 tugijaam raadiovastuvõtjat, mis teenindab sama süsteemi kõiki raadio-häirenuppe. Häire peab kviteerima ka süsteemi kuuluvalt 950 sarja näidutabloolt või Dect -telefonilt, kui süsteem on telefoniühendusega. Võimalik keskvalvepult kviteerib vajadusel häired ka automaatselt. Süsteemi ülesehitus Pinge 16 V DC Ahela maksimaalpikkus saab olla 1 km, ahelaid saab vajadusel lisada VIA seadme abil, kus lisaks on input/output funktsioonid. Tugijaamade 5050 ja/või mbox seadmete maksimaalmäär ahela kohta on 35 tk. VIA seadmete maksimaalmäär ei ole piiratud Infotabloode maksimaalmäär ei ole piiratud Näidutabloode maksimaalmäär ei ole piiratud Häirenuppude maksimaalmäär ei ole piiratud RFID positsioneerija Gustav, tööraadius on reguleeritav vahemikus 1-3,5m. Toitepinge V DC SCV keskus telefonsidega ühenduses olevatele häiretele; ahela juhtmestik ja lisaks 2 paari MHS tähtvõrguna seadmele 5050BO. max. 90 seadet keskuse kohta. Liides COBS telefonivõrku SMS:ina; KIRK Liides SMS:ina GSM telefonile; SCRouter

4 Positsioneeritav aadress peauks RFID positsioneeritav süsteem Tugijaam 5050AO / MBOX GUSTAV Positsioneeritav aadress köögi uks ELVIS Välisuksi valvavad Gustav positsioneerijad vahendavad lahkumisteate ja koha juhul, kui Elvis dementsus valveomadusega häirenuppu kandev vanur mälukaotusseisundis tahtmatult välisuksest väljuda üritab. SMARTTI 5000 Õekutsesüsteem Smartti 5000 on Rootsis CareTech Ab poolt valmistatud kutse- ja häiresüsteem. Süsteem on ette- nähtud töövahendiks abistavale personalile, kelle ülesandeks on ööpäevaringne patsientide hooldamine, jälgimine ja abistamine kriisiolukordades. Süsteem kindlustab vanurite ja vigastatute igapäevase normaalse elurütmi ja on turvaline abimees võimalikes kriisiolukordades Süsteem kindlustab loomuliku jälgimisvajaduse inimeste suhtes, keda võivad aegajalt tabada mälukaotushood, kus inimene võib tahtmatult rändama minna. Häired ja väljakutsed võivad olla n.ö. telefonisidega või lokaalsed. 950iAO pea vastuvõtutabloo Vastuvõtutabloo on kviteerimisfunktsiooniga. Igas Smartti süsteemis peab olema üks vastuvõtutabloo, millel on kella funktsioon ja RS232-liin. Lisa vastuvõtutablood võivad olla 950iBO ja 5050 tüüpi. Vastuvõtutabloo töötab ka tugijaamana. MBOX:i saab kasutada tugijaamana ka ilma tabloota. liidetakse RS485-liinile toitepinge VDC RJ45 -pesa max. 750 ma paigalduskõrgus u. 150 cm 950iBO lisa vastuvõtutabloo Nagu vastuvõtutabloo 950iAO, ainult ilma kellafunktsiooni ja RS232-liinita. liidetakse RS485-liinile toitepinge VDC RJ45 -pesa max. 750 ma paigalduskõrgus u. 150 cm

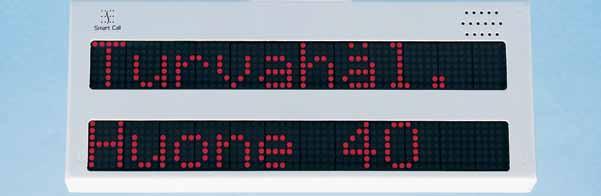

5 toolivaibaandur SCV5000 Smart Call Voice -keskseade Keskseade kutseseadmete ühendamiseks. Ühe keskusega saab liita kuni 90 kutseseadet. Kui vajatakse suuremat süsteemi, võib teised keskseadmed ühendada alasüsteemidena. Call back ja SMS võimalus. Funktsioneerimiseks vajab 1-2 analoog telefoni(ala-)liidest kaageldus: tähtvõrk + järjestikvõrk toitepinge: 16 VDC 5050AO kutseseade/tugijaam ilma telefoniühenduseta Tugijaam/kutseseade 3 nupuga ja tablooga. Seadmel puudub telefoniühenduse liides. Pind paigaldatav. Väljanägemiselt sama 5050BO: ga. tugijaama omadus liides: RJ45/kruviklemm toitepinge VDC 55/160 ma vaibaandur Sense voodi-, tooli- ja vaibaandur Sense moodustab tervikliku tootesarja. Siia saab liita erinevaid andureid nagu näiteks tooli-, voodija vaibaanduri. Täiuslik voodiandur koosneb: Sense raadiosaatjast, kinnitusest, voodiandurist ja kanga kaitsest. 4055B uksetelefon Ukse- / liftitelefon, millelt saab telefoniühenduse õega/hooldajaga. ühendatakse SCV-keskusega ja ukseavamise funktsiooniks VIA-mooduliga 5050BO kutseseade telefoniühendusega Tugijaama funktsiooniga kutseseade 3 lülitusnupuga, tablooga, mikrofoni ja kõlariga telefonside tarvis. Pind paigaldatav. Seadmel on 3 häiresisendit ja 1 väljund. telefoniühendus tugijaama omadus liides: RJ45/kruviklemm toitepinge VDC 55/160 ma 5400 koridori tabloo Kaherealine, selge tekstiga koridori tabloo. Häired edastatakse punaseja kohaloleku info rohelise tekstina. Seina- või laekinnitus. J13-liides RJ45/kruviklemm VDC 1 A RS485-liinile 5082FIN uksevaht Uksevaht 5082FIN on juhtmega seade, millega valvatakse vanurite lahkumist ruumidest. Liides ukse magnetkontakti ja 5050-seadme häiresisendiga või VIA-mooduliga. Võimaldab ka häire viiteaja reguleerimist. Suitsuandur Kõrge kvaliteediga suitsuandur. MBOX 5200 mitme otstarbeline seade Patarei- / võrgutoitel toimiv seade, mida saab konfigureerida programmeerimisseadmega Teatud funktsioonid valitakse seadmel paiknevate lülitite abil. Seade on varustatud RS485-liidesega ja omab reaalajas kella. programmeerimine 8200 seadmega patareitoite korral ooterežiimil tarbimine 0,045 ma, häireseisundis 0,1-70 ma OMNI keskus Omni on mitmekülgne keskseade, mida kasutatakse kõikide parameetrite programmeerimiseks ja mis opereerib kõiki andmesideliikumisi CareTech 5000 süsteemis. Kõik seadistused salvestuvad seadme enda andmebaasi. See võimaldab Omni süsteemi normaalse funktsioneerimise ka ilma arvuti olemasoluta.

6 Juhul, kui süsteemis kasutatakse positsioneerimist või dementsus valvet RFID Gustav -saatjatega, tuleb kasutada keskseadmena Omni keskseadet. liidetakse arvutiga otse, või üle võrgu vabalt programmeeritavad tekstid max. 500 raadiosaatja ühendamise võimalus sõltumatuid alasid kuni 50 tk. isoleeritud RS232-liides arvutile reaalajas kell, laetav aku 4 programmeeritavat releeväljundit 1 programmeeritav transistorväljund 12 programmeeritavat digitaalset väljundit 2 programmeeritavat isoleeritud digitaalset sisendit RS485-liides 9-24 VDC, 500 ma max. VIA I/O liidesseade CareTechi I/O liidesseadmel on kaks peaülesannet. Esiteks on selle abil võimalik liita CareTech 5000 süsteemi erivanuseid seadmeid ja ühendada süsteemiga juhtmega seadmeid, mis on paigaldatud näiteks vannitubadesse või ootesaalidesse. Teiseks toimib seade isolaatori ja filtrina, et süsteemi teated piirduvad vaid nende aladega, kuhu nad määratud on. Via seadmega saab muuhulgas juhtida palatite ukse taga olevaid märguandelampe ning juhtida uste lukustust. toimib liideskaardi ja liiniahela isolaatorina eri hea elektriline isoleeritus liini lõpptakistid kergendavad paigaldust 4 programmeeritavat releeväljundit 1 programmeeritav transistorväljund 12 programmeeritavat digitaalset sisendit 2 programmeeritavat isoleeritud digitaalset sisendit toetab distantsilt programmeerimist üle LAN ja WAN võrgu võimaldab eriti suurte süsteemide ehitamist liides: RJ45 RS485-liides 9-24 VDC, 500 ma max. GUSTAV RFID-saatja Gustav on RFID-raadiosaatja, mille puhu kaasneb asukohatunnus, kui Elvis häirenupp annab dementsus häire. Sellisel juhul saab hoolduspersonal kohe teada, et millise patsiendi häire ja kustkohast tuleb. Sellistes võimalikes olukordades välditakse ohtlikke situatsioone, kus patsiendi kadumine võib tuua ebameeldivaid ja ohtlikke olukordi. positsioneerimisomadusega saatja reguleeritav tegevuskaugus, max 3,5 m 2 programmeeritavat sisendit RFID-sagedus 125 khz 1,5-27 VDC, max. 120 ma ERIK raadiosaatja-nupp Erik omab kahte nupplülitit. Tavaolukorras kasutatakse üht nuppu abipalve edastuseks ja teist nuppu näiteks kallaletungi-, sissetungihäireks või hoolduspersonali nupuna. Mõlemat nuppu saab programmeerida vastavalt vajadusele. CareTechin Easy Press Concept (EPC) teeb appikutse teostamise lihtsaks ka liikumispuudega inimesele. Saatjaga komplektis tarnitakse kolme erinevat tüüpi kinnitusvahendeid. Erinevate kinnitusmeetoditega saab häiresaatjat kanda kaelas, kinnitada randmele või vööle. kaksi nupplülitit liitium patarei CR 2430 patareid saab ise vahetada viis funktsiooni profiili automaatne testihäire saatmise võimalus mõõtmed: 45 x 30 x 13 mm IP67 kaitseklass ELVIS raadionupp Elvis häirenupu disainimisel ja funktsioneerimisel on kasutatud aastatepikkust kogemust ning tagasisidet kasutajatelt ja hoolduspersonalilt parima lahenduse leidmiseks. Akuutsetes oludes on otsustava tähtsusega teada häireedastaja asukoht, et saaks kiiresti reageerida vastavalt tekkinud olukorrale. Elvis annab koos häirega ka asukohaandmed. Samuti võib teha seadistuse dementsus häire edastuseks, et elimineerida situat- sioonid, kus häirenupu kandja üritab valvatavalt territooriumilt lahkuda. RFID-positsioneeritav dementsus valve kahesuunaline side kaks nupplülitit liitium patarei CR 2430 patareid saab ise vahetada viis funktsiooni profiili automaatne testihäire saatmise võimalus mõõtmed: 45 x 30 x 13 mm IP67 kaitseklass BASIC Valvekeskuse programm CareTech standard Windows op. süsteemil baseeruv häirete vastuvõtuprogramm väikestele ja keskmistele vastuvõtukeskustele, kus valvur (valveõde) vastab häiretele. Mitmeid ahelaid saab valvata samaaegselt kõik sündmused salvestatakse sündmustelogisse. Vastuvõtu programmi programmeeritakse kogu vajalik informatsioon klientidest, mille põhjal saab alati teha statistilisi väljavõtteid sündmustest. Selge kasutajaliides teeb süsteemi haldamise eriti hõlpsaks. Kõik sündmused salvestuvad sündmustelogisse statistika patsientidest ja sündmustest mitmete ahelate samaaegne valve liinikaardiga 5500HW nõuded süsteemile: Windows 2000 Pro, XP Pro, Pentium III 650 Mhz HDD min 20 Gb, 17 monitor, helikaart, klaviatuur, hiir, oma COM-port igale liinikaardile, LAN kaart CD-lugeja / -kirjutaja PC:s ei saa kasutada muid programme samaaegselt MOBIL Valvekeskuse programm CareTechi Mobil vastuvõtja juhib turvatelefonist tulevad häired juhtmetaja GSM telefonidele. Häirete käsitlemine toimub sujuvalt ja kindlalt ning nende juhtimine on kerge. Statistika võimaldab anda täpsed andmed, mille põhjal on kerge teha arenguplaane. Kõik telefonid, mis peavad vastu võtma häireteateid ja kõnesid, programmeeritakse eraldi. ICLOGG logiprogramm Logiprogramm salvestab kõik CareTech 5000 süsteemi sündmu - sed. Kogutud andmed hõlbustavad kvaliteetse dokumenteerimise ja arenguplaanide koostamise. Logiprogramm on sisaldub CareTechin Basic- ja Mobil-vastuvõtuprogrammides. Logiprogrammi sisaldav arvuti liidetakse RS232-liidese kaudu otse CareTechi 950i vastuvõtu-

7 tablooga või Omni-keskseadmega. Patsientide andmed logiprogrammis: nimi, aadress, juhend kohalesõitmiseks, võtmete kasutamise juhend, omaksed, üldandmed jne töödeldav sündmustelogi andmebaasi hierarhiline ülesehitus patsiendi andmed statistika teenuse saaja ja sündmuste kohta statistika on alade kaupa rühmitatav järjestelmän vaatimukset: Windows 2000 Pro, XP Pro, Pentium III 650 Mhz HDD min 20 Gb, 17 monitor, helikaart, klaviatuur, hiir, oma COM-port igale liinikaardile, LAN kaart CD-lugeja / -kirjutaja PC:s ei saa kasutada muid programme samaaegselt SCRouter GSM-ruuter Programmeeritav GSM SMS-ruuter max. 16 eri numbrile, valitavad profiilid 1 või 2 võimalus saata häire kviteering kõigile GSM-telefonidele PC:ga programmeeritav sisaldab Pronode-kaarti ja Nokia 30-modemit HEDSAM-POW5 reservakudega toiteplokk akkuvarmennettu virtalähde 24 VDC 5 A toiteplokk 24 VDC 5 A 24 VDC koormatavus 5 A lühisekaitse akude täieliku tühjenemisevastane kaitse kaanekaitse kontakt 230 VAC võrgupinge sisaldab 2 tk. 7,2 Ah akut ära unusta pingemuundajaid! HEDSAM-POW10 reservakudega toiteplokk toiteplokk 24 VDC, 10 A sisaldab 2 tk. 7,2 Ah akut lühisekaitse akude täieliku tühjenemisevastane kaitse kaanekaitse kontakt ära unusta pingemuundajaid! SC-24/16 Pingemuundaja 240/16V 2,5A Cobs 2000 DECT-telefonisüsteem Cobs Alert System 2000 Keskseade CCFP on kogu COBS ALERT SYSTEM 2000 süsteemi süda. Keskseade kontrollib kõiki süsteemi tugijaamasid ja süsteemi liidetud väliseid seadmeid. Kõik andmed telefonidest, tugijaamadest ja SMS tekstirühmadest on salvestatud keskseadmesse. COBS ALERT SYSTEM 2000 süsteemi saab liita maksimaalselt 128 juhtmeta telefoni, 32 juhtmega telefoni ja 96 juhtmeta telefoni tugijaama. ALERT-seadmed võimaldavad süsteemiga ühendada automaatse-tulekahjusignalisatsiooni-, õekutse-, hooneautomaatika- ja valvesüsteemid selliselt, et info erinevatest süsteemidest kulgeb otse juhtmeta telefonidele. COBS- käsitelefonid on kõrgkvaliteetsed, laiade funktsioonidega ja kindlalt töötavad seadmed. Avatud kontseptsioon võimaldab tekitada ühendusi muude süsteemidega nagu näiteks automaatse-tulekahjusignalisatsiooni-, õekutse-, hooneautomaatika- ja valvesüsteemidega, kus info liigub otse juhtmeta telefonidele. Lisaks tavalisele kõnele saab COBS juhtmeta telefone kasutada häire- ja valvefunktsioonides ning tekstisõnumite saatmiseks. CCFP keskseade CCFP on COBS DECT2000 süsteemi DECT-keskseade. Kõik tugijaamad, analoog- või digitaalsed 2 Mb alaliidesed ning ALERT-süsteemi seadmed, milledega edast at akse tekstisõnumeid/häireid kant avatele telefonidele, liide - t a k s e C C F P - k e s k s e a d m e g a. Kõik süsteemi parameetrid programmeeritakse CCFP-keskseadmega ühendatud PC:ga. Keskseadme maksimaalne võimsuse tarbimine täiskoormusel on umbes 50 W. max. 128 juhtmeta telefoni max. 32 tugijaama, väljaarvatud juhtmeta tugijaamad A-numbri näit, sisemine (CLIP-funktsioon) kviteerimine/häire COBS-juhtmeta telefonile häirerühmad 2-juhtme-liides tugijaamadele tekstisõnumid (MSF-funktsioon) personaalse paanikahäire funktsioon mõõtmed: 400 x 310 x 150 mm RFP tugijaam Tugijaamad paigaldatakse ehitises selliselt, et oleks piisav raadiolevi ja küllaldane samaaegne kõnede võimalus võimalikel liikumisteedel. Kõik tugijaamad ühendatakse CCFP-keskusega andmeside kaablitega. Tugijaamade tööraadiuse määrab üldjuhul ümbritsev keskkond, kuid ilma otseste takistusteta on see 500 meetrit ja eriti rasketes sisetingimustes meetrit. Projekteerides süsteemi, on hea tava võtta keskmiseks vahemaaks 40 m sisetingimustes. Iga tugijaam on võimeline samaaegselt totama maksimaalselt 4 samaaegset kõnet ja/või sõnumit. Kui tekib vajadus enamate samaaegsete kõnede ja teadete edastamiseks, võib samasse kohta paigaldada maksimaalselt kolm tugijaama. 4 samaaegset kõnet ja/või teadet 2 antenni diversiti funktsiooniga 2-juhtme liides tugijaamale 500 meetrine leviala välistingimustes liitekohata handover tugijaamalt tugijaamale max. 32 tugijaama süsteemi kohta

8 max. juhtmepikkus 1000 m 0,5 mm² vaskkaabli korral liides RJ11 6/4 mõõtmed: 100 x 100 x 36 mm kaal: 0,172 kg C-2110 C-2210:l on sama kindel ja vastupidav korpus kui muudelgi COBS traadita telefonidel. See talub hästi nii põrutusi kui ka korpust kulutavat keskkonda. Telefoni kasutaja saab kriisiolukordades kasutada telefonil olevat paanikanuppu, mis kutsub kohale kolleegid, turvamehed või politsei. Suur, kergelt käsitsetav häirenupp asub telefoni ülaosas. Samuti on telefonil sellised funktsioonid nagu, värinhelisemine, handsfree ja sõnumi saatmine. üksi töötava inimese valve häirenuppu peab vajutama kaks korda RFP-positsioneerimine Tekstisõnumite kirjutamine ja saatmine sõnumi põhi head-set kõrvaklapid liini avamine head-set kõrvaklapilt värinalarm hands-free tolmu- ja veekindel IP64 kaitseklassi kohaselt kulumisele vastupidav korpus telefonimälu keelte valik mõõtmed: 152 x 53 x 27 mm kaal (koos akuga): 138 g tabloo 118 x 65 punkti LCD graafiline ja valgustuv tabloo ümbritsev temperatuur 0-40 C kõneaeg/ooteaeg 16 h/150 h standardid DECT/GAP ni. Telefonil on muuseas selge tabloo ja kellaaeg. Telefonimällu mahub 65 numbrit. Hääletu režiimi funktsioon koos hilisema kõnede kontrollimisvõimalusega. tolmu- ja veekindel IP64 vastupidav korpus telefonimälu hääletu režiim keelte valik mõõtmed: 152 x 53 x 27 mm kaal (koos akuga): 138 g tabloo 118 x 65 punkti LCD graafiline valgustuv tabloo ümbritsev temperatuur 0-40 C kõneaeg/ooteaeg 16 h/150 h standardid DECT/GAP C-2105 C on tolmu - ja veekindel IP64 klassifikatsiooni kohaselt. Selle tugev ja vastupidav korpus peab vastu põrutustele ja on kulumiskindel. Traadita telefoni sõnumifunktsioonid annavad kasutajale laiad võimalused kolleegidevaheliseks sidepidamiseks. Värinalarm lülitatakse sisse lärmirikkas keskkonnas ja juhtudel kui ei soovita kõrvalolijaid telefonihelinaga häirida. Hands-free vabastab käed telefonikõne ajaks. tekstisõnumite kirjutamine ja saatmine sõnumi põhi erinevad helid telefonikõne ja häire korral. head-set kõrvaklapid värinalarm hands-free tolmu- ja veekindel IP64 vastupidav korpus telefonimälu keelte valik mõõtmed: 152 x 53 x 27 mm kaal (koos akuga): 138 g tabloo 118 x 65 punkti LCD graafiline valgustuv tabloo ümbritsev temperatuur 0-40 C kõneaeg/ooteaeg 16 h/150 h standardid DECT/GAP C-2115 C-2115 on positsioneeritav telefon neile, kes vajavad kõrgemat turvalisuse taset. Positsioneerimine aitab leida abivajavat inimest. Kinnistul paigaldatakse sobivatesse kohtadesse adresseeritavad seadmed mille põhjal on võimalik leida häiret andva inimese asukoht. C-2115 kantava telefoni omadustest leiab lisaks sellised omadused nagu kukkumishäire, röövkallaletungi häire ja liikumatusehäire. IDT-positsioneerimine röövkallaletungi häire (valitav) kukkumishäire (valitav) liikumatuse häire (valitav) häirenupp üksi töötava inimese valve häirenuppu peab kaks korda vajutama RFP-positsioneerimine tekstisõnumite kirjutamine ja saatmine sõnumi põhi head-set kõrvaklapid liini avamine head-set kõrvaklapilt värinalarm hands-free tolmu- ja veekindel IP64 kaitseklassi kohaselt kulumisele vastupidav korpus telefonimälu keelte valik mõõtmed: 152 x 53 x 27 mm kaal (koos akuga): 138 g tabloo 118 x 65 punkti LCD graafiline valgustuv tabloo ümbritsev temperatuur 0-40 C kõneaeg/ooteaeg 16 h/150 h standardid DECT/GAP C-2101 Juhtmeta telefon kontorisse, kus telefoni vajatakse tavalisest tihedami-

9 Toiteplokk UKS ERIK Peavastuvõtuseade - vähemalt 1 seade süsteemi kohta - RS-liin + toide või kõrvalseade Õekutsesüsteem ilma telefoniühenduse ja positsioneerimiseta Tugijaam / kutseseade - RS-liin + toide UKS WC WC KORIDOR UKS WC PALAT UKS WC PALAT Kutse: Ruum Näidutabloo - RS-liin + toide - RS-liin + toide või patarei patareidega - liiniearlduse moodul 12 potensiaalivaba sisendit 5 väljundit ning kruviliidesed kahe või enama Smartsüsteemi liitmiseks RS-liinile Uksevaht või ühendatakse seadmetega WC WC WC KORIDOR WC PALAT WC PALAT Ukse magnetkontaktandur Häire surunupp Elektriline lukk Tõmmatav häirenupp Süvistatav pesa Pindpaigaldatav pesa ühenduskaabel KORIDOR KABINET Kutse: Ruum Raadiolainel töötav häirenupp koos kviteerimisnupuga Peaahel programmiga Toiteplokk Juhistik: Magistraalkaabel kulgeb seadmest seadmesse MHS 5x2x0,5 või enama paariarvuga kaabel -1 paar RS-485 liin, võimalusel seadmest seadmesse kaabeldatuna -4 paari seadmetele toitepinge edastamiseks Toiteks kasutatavate paaride arv tuleb kindlasti täpsustada, vajadusel peab kasutama suurema ristlõikega, näiteks MMJ tüüpi toitekaablit Tlf. keskjaam Peaahel Telefonisüsteem SMS Liidesadapter Juhistiku põhimõtteline skeem Salvestatud sõnumi saatmine SMS teate edastus GSM telefonile UKSEKESKKOND: 1 Dementsusvalve uksevaht, liidetuna VIA seadmesse 2 Dementsusvalve uksevaht, liidetuna 5050AO seadmesse 3 Dementsusvalve MBox seadmega 4 Jätkuv dementsusvalve

10 Õekutsesüsteem RFID positsioneerimisega, ilama telefoniühenduseta MÖÖDAVIIK NUPPLÜLITI UKS keskseade süsteemi kõigi parameetrite programmeerimiseks 12 potensiaalivaba sisendit 5 väljundit, kruviliidesed Ethernet liides, programmeeritav ka LAN võrgu või Interneti kaudu Vastuvõtutabloo - vähemalt üks seade süsteemi kohta UKS WC WC KORIDOR UKS WC PALAT UKS WC PALAT Tugijaam / kutseseade Patareitoide Kutse: Ruum Näidutabloo või patarei WC WC WC KORIDOR WC PALAT WC PALAT - liiniearlduse moodul 12 potensiaalivaba sisendit 5 väljundit ning kruviliidesed kahe või enama Smartsüsteemi liitmiseks RS-liinile Uksevaht või ühendatakse seadmetega Elektriline ukselukk Ukse magnetkontaktandur Häire surunupp Tõmmatav häirenupp Süvistatav pesa Pindpaigaldatav pesa PEAUKS KORIDOR WC KABINET ühenduskaabel Kutse: Ruum või Raadiolainel töötav häirenupp kviteerimisnupuga Raadiolainel töötav häirenupp kviteerimisnupuga dementsusvalve Tlf. keskjaam Telefonisüsteem SMS Liidesadapter logidele ja programmidele süsteemi käivitamiseks logi kogumiseks ja asukoka määramiseks graafikaprogramm JUHISTIK: JUHISTIKU PÕHIMÕTTELINE SKEEM Toiteplokk Magistraalkaabel ahelana seadmelt seadmele või enama paaride arvuga -1 paar RS-485 liin, võimalusel seadmest seadmesse kaabeldatuna - vähemalt 4 paari arvestada toitele Toitekaabli paaride vajalik arv täpsustada vajadusel kasutada MMJ tüüpi toitekaablit Peaahel saatja positsioneerimiseks ja dementsusvalveks Salvestatud sõnumi saatmiseks SMS teate edastus GSM telefonile RFID positsioneerimine + dementsusvalve magnetkontaktiga, möödaviiklüliti dementsusvalve uksevahiga, liidetuna seadmega dementsusvalve uksevahiga, liidetuna seadmega dementsusvalve seadmega RFID positsioneerimine + dementsusvalve

11 UKS Õekutsesüsteem RFID dementsusvalvega ja telefoniühendusega MÖÖDAVIIK NUPPLÜLITI Vastuvõtutabloo - vähemalt üks seade süsteemi kohta või kõrvalseade Tugijaam / kutseseade UKS WC WC KORIDOR UKS WC PALAT UKS WC PALAT Tugijaam / kutseseade + telefoniühendus Kutse: Ruum Näidutabloo Patareitoide või patarei WC WC WC UKS WC PALAT WC PALAT - liiniearlduse moodul 12 potensiaalivaba sisendit 5 väljundit ning kruviliidesed kahe või enama Smartsüsteemi liitmiseks RS-liinile Uksevaht või ühendatakse seadmetega Ukse magnetkontaktandur Elektriline ukselukk Uksetelefon pindpaigaldatav - üks paar telefonsideks seadmelt Ukse avamine seadmelt Häire surunupp Tõmmatav häirenupp Süvistatav pesa PEAUKS KORIDOR UKS KABINET Klemmliistuga harukarp Kutse: Ruum ühenduskaabel PEAAHEL Raadiolainel töötav häirenupp kviteerimisnupuga Raadiolainel töötav häirenupp kviteerimisnupuga dementsusvalve Tlf. keskjaam Telefonisüsteem SMS Liidesadapter programmiga JUHISTIK: Magistraalkaabel keskseadmest kus vähemalt kutseseadmete koguarv -1 paar RS-485 liin, võimalusel seadmest seadmesse kaabeldatuna - 1 paar iga seadme kohta kõneühenduseks seadmele oma paar tähtvõrgus + teine paar toitepingele tähtvõrgus vajadusel kasutada MMJ tüüpi toitekaablit Peaahel JUHISTIKU PÕHIMÕTTELINE SKEEM Toiteplokk saatja positsioneerimiseks ja dementsusvalveks Salvestatud sõnumi saatmiseks SMS teate edastus GSM telefonile Telefonside loomiseks UKSEKESKKOND: dementsusvalve uksevahiga, möödaviik nupplülitiga dementsusvalve uksevahiga, liidetuna seadmega dementsusvalve uksevahiga, liidetuna seadmega Dataliin Telefoniühendus + toide dementsusvalve seadmega jätkuv dementsusvalve
