1 03/2007 Uudenaikaisen maankäsitelyn ja kylvötekniikan spesialisti HORSCH DrillManager ME SW 4.16 Art.: fi Käyttöohje Lue käyttöohje huolellisesti ennen käyttöönottoa! Säilytä käyttöohje!

2

3 Vastaanoton vahvistus Ellei tätä vastaanoton vahvistusta palauteta, takuu raukeaa! Irrota ja lähetä HORSCH Maschinen GmbH:lle tai luovuta HORSCH Maschinen GmbH:n työntekijälle opastuksen yhteydessä Annettu HORSCH Maschinen GmbH Postfach D Schwandorf Faksi: +49 (0) 9431 / Koneen tyyppi:... Sarjanumero:... Toimituspäivämäärä:... Käyttöohjeen versio: 03/ DrillManager Maistro fi Täten vahvistan vastaanottaneeni yllä mainitun koneen käyttöohjeen ja varaosaluettelon. HORSCH in tai valtuutetun kauppiaan huoltoteknikko on antanut minulle opastusta koneen käytöstä ja toiminnoista sekä sen turvateknisistä vaatimuksista.... Huoltoteknikon nimi Myyjä Nimi:... Katuosoite:... Postinumero:... Postitoimipaikka:... Puhelin:... Faksi:... Sähköposti:... As.nro:... Lisävarusteet: Asiakas Nimi:... Katuosoite:... Postinumero:... Postitoimipaikka:... Puhelin:... Faksi:... Sähköposti:... As.nro:... Olen selvillä siitä, että takuu on voimassa vain, kun tämä lomake täytetään välittömästi ensiopastuksen jälkeen ja lähetetään HORSCH Maschinen GmbH:lle tai luovutetaan huoltoteknikolle täydellisesti täytettynä ja allekirjoitettuna Ensiopastuksen paikka ja päivämäärä Ostajan allekirjoitus

4

5 - Alkuperäisen käyttöohjeen käännös - Koneen tunnistus Merkitse konetta vastaanottaessasi sen tiedot seuraavaan listaan: Sarjanumero:... Koneen tyyppi:... Valmistusvuosi:... Ensimmäinen käyttöönotto:... Varusteet: Käyttöohjeen julkaisupäivämäärä: 03/2007 Myyjän osoite: Nimi:... Katuosoite:... Postitoimipaikka:... Puhelin:... As. nro: Myyjä:... HORSCH:in osoite: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Puhelin: +49 (0) 9431 / Faksi: +49 (0) 9431 / Sähköposti: info@horsch.com As. nro: HORSCH:...

6 Sisällysluettelo Johdanto...3 Alkusanat...3 Virheiden ja puutteiden käsittely...3 DrillManagerin asennus...4 Kuvaus...4 DrillManagerin asennus...5 Monitori...6 Käyttö...6 Monitori- ja järjestelmäasetus...7 Työikkuna...8 DrillManagerin käyttöönotto...9 Toimintosymbolit...10 Uranosoitin- ja hydrauliikkaohjaus...11 Kalibrointinäyte...13 Kylvön tarkistus (Saat Check)...15 Roottorin valinta...16 Tehotiedot (suoritustiedot)...17 Konetietojen antaminen...18 Diagnoosiohjelma...24 DrillManager Precimat...27 Kuvaus...27 Asennus...27 Käyttöönotto...27 Näppäimistö:...28 Käyttö...31 Huolto...31 Häiriöt...32

7 Johdanto Alkusanat Lue käyttöohje huolellisesti ennen käyttöönottoa ja noudata siinä annettuja ohjeita. Käyttöohjeessa selitetään Drill Managerin käyttö ja toiminta, joten se helpottaa sinun työtäsi. Sen ohjeita noudattamalla estät onnettomuudet, alennat korjauskuluja, vähennät seisokkeja ja parannat koneen ja sen varusteuden luotettavuutta ja pidennät sen käyttöikää. Noudata turvallisuusohjeita! HORSCH ei vastaa vahingoista ja tapaturmista, jotka johtuvat käyttöohjeen noudattamatta jättämisestä. Jokaisen koneen parissa työsketelevän henkilön on noudatettava käyttöohjetta esim. kun konetta käytetään ja kuljetetaan (mukaan lukien valmistetelu, työn aikaiset korjaustoimet, hoito). kun suoritetaan kunnostustöitä (huoltoa ja korjauksia) Virheiden ja puutteiden käsittely Virheisiin ja puutteisiin liittyvät vaatimukset tulee käsitellä HORSCH-kauppiaan välityksellä HOR- SCH-huolto-osastossa Schwandorfissa. Vain sellaiset vaatimukset voidaan käsitellä, joissa on ilmoitettu kaikki tiedot ja jotka esitetään viimeistään 4 viikon kuluttua vian tai puutteen ilmenemisestä. Osatoimitukset, joihin liittyy vanhan osan palautusvaatimus, on merkitty kirjaimella "R". Pyydämme lähettämään nämä osat puhdistettuina ja tyhjennettyinä 4 viikon kuluessa HOR- SCHille. Mukaan on liitettävä virhettä tai puutetta koskeva vaatimus sekä vian tarkka kuvaus. Osatoimitukset, joihin ei liity palautusvaatimusta: Säilytä nämä osat vielä 12 viikkoa myöhempää ratkaisua odottamassa. Sellaisista korjauksista, jotka annetaan muiden yritysten korjattaviksi tai joiden suoritukseen tarvitaan todennäköisesti yli 10 työtuntia, on neuvoteltava etukäteen huolto-osaston kanssa. Pidätämme oikeuden tehdä koneen tai sen varusteiden parannuksiin liittyviä muutoksia tämän käyttöohjeen kuviin ja tietoihin. Der HORSCH DrillManager Maistro on tarkoitettu vain yksisiemenkylvökoneiden ohjaukseen ja valvontaan. Kaikki muu käyttö katsotaan määräysten vastaiseksi.

8 DrillManagerin asennus HORSCH DrillManager Maistro on elektroninen ohjausyksikkö yksisiemenkylvökoneelle ja sen komponenteille. Maistro-yksisiemenkylvökoneen ja kylvövaunun kanssa DrillManagerilla voidaan samalla säätää ja annostella kiinteän lannoitteen (raelannoitteen) levitys. DrillManager säätää ja valvoo silloin kaikkia komponentteja, jotka ovat tärkeitä lannoitteen levityksen ja yksinsiemenkylvön tarkkuuden kannalta. DrillManager Precimat on sopiva varuste erilliskylvökoneena käytetylle Maistrolle. Se valvoo käyttöä, kerää tietoja ja siinä on jyvälaskuri. Ota DrillManager Maistro tai Precimat käyttöön vasta kun olet lukenut käyttöohjeet ja perehtynyt laitteen käyttöön. Maatalouskoneiden käytöstä säädettyjä työsuojelumääräyksiä ja muita yleisesti hyväksyttyjä turvatekniikkaan ja työterveyteen liittyviä sääntöjä ja määräyksiä on noudatettava. Kuvaus HORSCH DrillManager Maistron komponentit: Peruslaite monitoreineen traktorissa Kaksoispistorasialla varustettu keskusyksikkö kylvövaunussa. Keskusyksikkö yksisiemenkylvökoneessa Keskusyksikön kaapeli ja sen tiivistetty väyläliitäntä pistorasiassa. Yksisiemenkylvökoneisiin sopivissa kylvövaunuissa on vakiovarusteena keskusyksikkö kaksoispistorasioineen ja kaapeli DrillManager Maistron käyttöä varten. Yksisiemenkylvökoneessa voidaan: valvoa käyttöakseleita, kytkeä kylvöyksiköt pois päältä yksittäin ulkoa sisälle (poiskytkentä rivi riviltä), asettaa, laskea ja valvoa siementen määrää/ hehtaari (siemenlaskurijärjestelmä), käyttää kylvöyksiköitä hydraulisesti ja säätää niitä elektronisesti.

9 DrillManagerin asennus Kaikissa DrillManager-kylvökoneenohjauksella varustetuissa kylvökoneissa on ensiasennuksen yhteydessä asennettava traktoriin keskusyksikkö (perusvarustus). Asennus: Keskusyksikön kaapeli on kytkettävä suoraan traktorin akkuun. Kaapeli ei saa hankautua eikä sen eriste vahingoittua. Kytkennät akun napoihin on tehtävä huolellisesti. Asennusvirheet aiheuttavat jännitekatkoksia, epämääräisiä virheilmoituksia ja vikoja. Kaapelia ei saa missään tapauksessa kytkeä ohjaamon muihin pistorasioihin. DrillManager Müller (ME) Keskusyksikön virransyöttökaapelit ovat 2 x 6 mm² ja 2 x 2,5 mm². Ennen vuoden 2006 toukokuuta toimitetuissa koneissa on kytkettävä vain molemmat 6 mm²: n kaapelit (näissä koneissa on vain yksi 50 A: n varoke). Vuoden 2006 toukokuun jälkeen toimitetuissa koneissa on kytkettävä kaikki kaapelit (punaiselle 2,5 mm²:n kaapelille on lisäksi 10 A:n varoke). Keskusyksikkö (perusvarustus) ja monitori Asenna monitorin kannatin sopivaan paikkaan kuljettajan näkökenttään ja ulottuville. Kytke paksu kaapeli akkuun; lyhennä tarvittaessa. Kytke molemmat varokerasiat kaapeliin lujasti ja kestävästi. Kytke molemmat punaiset kaapelit akun plusnapaan, ja molemmat mustat kaapelit akun miinus-napaan. Kiinnitä monitorin kannatin monitorin taakse ja kytke kaapeli monitorin alle. Monitori ei saa haitata näkyvyyttä tielle.

10 Monitori Monitori kiinnitetään asennettuun pidikkeeseen ja kytketään keskusyksikköön kaapelilla Monitori, jossa on näyttö ja näppäimistö Käyttö Kytkeminen päälle Paina lyhyesti näppäintä Päälle/Pois ("Ein / Aus"). Ensimmäisen käynnistyksen yhteydessä taikka keskusyksikön vaihdon tai uudelleenohjelmoinnin jälkeen tiedot ladataan keskusyksikköön. Ennen ensimmäistä käyttöönottoa järjestelmään on tehtävä muutamia asetuksia. Lukuarvojen asettaminen ja muuttaminen Kaikissa asetuksissa haluttu lukuryhmä valitaan näppäimillä + / -. Paina näppäimiä pehmeästi, kunnes oikea luku on merkitty kehyksellä. Paina sitten "Return". Näkyvissä on merkitty luku ja sen alla numerot 1-10, kaksi nuolta ja OK Näppäin Päälle/Pois Järjestelmän ohjauksen kytkentä kylvöohjelmaan tai huoltoon Kalvonäppäimistö ja näyttö Näppäimet lukuarvojen ja toimintojen valintaa, asetukseen ja muuttamiseen. Näytön näppäimellä 3 ei ole kiinteää toimintoa. Se kytkee aina näytössä näytetyn toiminnon. Näytöt voivat poiketa kuvissa esitetyistä ohjelman versiosta riippuen. Lukuarvojen muuttaminen Jos arvoja ei muuteta, paina "Return". Muuttaaksesi arvon valitse haluttu numero näppäimillä + / - ja vahvista painamalla "Return". Seuraavaan lukuun siirrytään automaattisesti. Nuolinäppäimillä voidaan valita suoraan haluttu numero. Jos annetaan eri käsitteitä, nämä merkitään myös näppäimillä +/- ja vahvistetaan "Return"- näppäimellä.

11 Monitori- ja järjestelmäasetus Kytke näppäimellä (1) järjestelmäohjaus, valitse huolto ("Service") näppäimellä (2) +/- ja paina "Return". 1 Valikko 1 Näyttöversio, esim Kylvöohjelman versio näytetään diagnoosissa. Valikko 2 Säädä näytön valoisuus ("Heiligheit") ja kontrasti ("Kontrast") kalvonäppäimillä. Valikko 3 Kellonajan ja päivämään asetus. 2 Valikko 4 Muistipaikat keskusyksikössä ja monitorissa. Kun keskusyksikkö ohjelmoidaan uudelleen tai on vaihdettu, tyhjennä monitorimuisti näppäimellä (5). Uudelleen käynnistettäessä ohjelma ladataan uudelleen keskusyksiköstä. Selaa valikoita nuolinäppäimillä (3) ja (4) ja tee tarvittavat asetukset Muistin tyhjennys

12 Valikko 5 Kielen valinta Työikkuna Päällekytkennän jälkeen avautuu aina työikkunan ensimmäinen sivu. Näytössä näkyvät tiedot riippuvat asetuksista ja varustelusta. Kielen valinta Avaa käytettävissä olevien kielten lista painamalla "Return". Valitse kieli näppäimillä +/- ja vahvista painamalla "Return". Kytke sen jälkeen monitori pois päältä ja uudelleen päälle. Tällöin uusi kieli ladataan keskusyksiköstä monitoriin. Kylvökoneen työikkunan ensimmäinen sivu Tällä hetkellä käytettävissä ovat seuraavat 12 kieltä: saksa de englanti en ranska fr tanska da puola pl tsekki cs romania ro espanja es ruotsi sv unkari hu serbia sr venäjä ru Palaa valintaan järjestelmäpainikkeella (1), valitse kylvöohjelma painikkeilla +/- ja vahvista painamalla "Return".

13 DrillManagerin käyttöönotto Ennen DrillManagerin käyttöönottoa Maistro on kytkettävä kylvökoneeseen, ja kaikki hydrauli- ja sähköliitännät on kytkettävä. Valitse ensimmäisellä sivulla "Konekokoonpano" ("Maschinenkonfiguration") konetyypiksi "Rivikylvö" ("Drille") ja sitten "Maistro". Kytke DrillManager päälle. Avautuu työikkunan "Kylvökone" ("Sämaschine") ensimmäinen sivu. Avautuu ensimmäinen "Maistro"-valikon työsivu. Työikkunan ensimmäinen sivu Maistro-valikon avaaminen: Selaa nuolinäppäimillä kolmannelle työsivulle. Siirry näppäimellä "Konetiedot" ("Maschinendaten") koneen kokoonpanon ("Maschinenkonfiguration") määrittelyyn. Paina näppäintä "Konekokoonpano" ("Maschinenkonfiguration") noin 5 sekuntia. Avautuu konekokoonpanon ensimmäinen sivu.

14 Toimintosymbolit Näytön symbolit osoittavat näppäinten toiminnot. Riveittäin poiskytkentä, oikea. Rivien kytkeminen pois toiminnasta yksitellen ulkoa sisällepäin. Rivien kytkeminen yksitellen takaisin päälle. Kaikki pois kytketyt rivit kytketään takaisin päälle näppäintä painamalla. Kylvötoiminnon kytkentä PÄÄLLE/ POIS ("EIN / AUS"). Kun kylvötoiminto on pois päältä, näytössä lukee STOP. Valikkoikkuna, ensimmäinen työsivu Riveittäin poiskytkentä, vasen Rivien kytkeminen pois toiminnasta yksitellen ulkoa sisällepäin. Seuraavalle sivulle. Jos hydraulinen uraosoittimen ohjaus tai puoliskonkylvö on aktivoitu, seuraavalla sivulla näkyy uranosoittimen ohjauksen sekä koneen noston ja käännön ja puolisko-ohjauksen poiskytkennän valikko. Rivien kytkeminen yksitellen takaisin päälle. Tällä painikkeella voidaan vaihtaa uraosoittimen (Spuranzeiger) sivu. Pysähdyksissä, mutta kylvötoiminnon ollessa kytkettynä, annostelulaite toimii ennalta asetetun ajan. Jos keskusyksikkö saa tänä aikana nopeussignaalin, keskusyksikkö ottaa ohjauksen hallintaansa. Reunatila. Reunatilassa hydraulitoiminto "Nosto" on pois päältä. Ohjauslaitetta käytettässä käytetään vain uranosoitinta, ja kone jää työasentoon. Työsignaali suljetaan hydraulisesti eikä ajoura enää kytkeydy. 10

15 Uranosoitin- ja hydrauliikkaohjaus Koneen kääntö. Kaikilla käännettävillä koneilla tällä näppäimellä hydraulilohko kytketään "kääntöön" ("Klappen"). Toiminnot "Nosto / Lasku" ("Heben / Senken") kytketään pois päältä. Koneen nosto ja lasku. Valikkoikkuna, toinen työsivu - hydrauliikkatoiminnot Päälle kytketyt toiminnot näkyvät kylvökoneen näytöllä. Molemmat uranosoittimet nostetaan tai lasketaan koneen kanssa. Toiminto "Nosto / Lasku" ("Heben / Senken") aktivoituu automaattisesti valittaessa uranosoitintoiminto. Jos uranosoitin on kytketty päälle, ensimmäisellä painalluksella uranosoitin kytketyy pois päältä, toisella painalluksella toiminto "Nosto / Lasku" ("Heben / Senken") kytkeytyy pois päältä. Tila "Vesikuoppa" ("Wasserloch") Käytetään vain vasenta uranosoitinta. Käytetään vain oikeaa uranosoitinta. Vuorottelutila: Vasen ja oikea uranosoitin nousevat ja laskevat vuorotellen. Tätä tilaa käytetään normaalissa kylvötyössä. Tietyissä tilanteissa, esim. kun kone vajoaa pellon märkiin kohtiin, kone voidaan tällä toiminnolla nostaa. Tällöin työsignaalia ei katkaista, ja ajoura ei kytkeydy. Taksisin normaaliin kylvöön päästää toisella painalluksella tai painamalla haluttua uranosoitintoimintoa. Seuraavalle sivulle. Kun uranosoitinohjaus kytketään päälle, samalla kytketään myös hydraulitoiminto "Nosto". 11

16 Työikkunan kolmas sivu Täältä löytyy näyttöjä, joita ei tarvita kylvötyössä jatkuvasti. Näppäimillä voidaan kytkeä muita toimintoja Näytön ilmoitukset: 1. Anna haluttu siemenmäärä/ha. 2. Anna lannoitteen tavoitemäärä, kg/ha. 3. %-arvo tavoitearvosta poikettaessa. 4. Säiliö 1 - Lannoitesäiliön täyttöaste. Säiliö 2 - Annostelulaitteen tukkeutumisen valvonta. 5. Kahden akselin kierrosluvun näyttö. 6. Hydraulisen annostelulaitteen käyttöakselin kierrosluvun näyttö. Kylvömäärä 100 %. Jos kylvömäärää on muutettu näppäimillä +% tai -%, tätä painiketta painamalla voidaan palata tavoitemäärään. Säätöpainikkeilla +% tai -% kylvömäärää voidaan säätää portaittain, ja taas palauttaa tavoitemäärään. Kylvömäärä näytetään siemensäiliön päällä olevassa näytössä prosentteina. Prosenttiporrasta voi säätää konetiedoissa. Siellä voidaan myös valita, pitääkö säätää vain siemenmäärää vai myös lannoitteen määrää. Tällä painikkeella siirrytään seuraaviin valikoihin. Kiinteän lannoitteen kalibrointi Konetiedot Tuloksen näyttö Takaisin ensimmäiselle sivulle 12

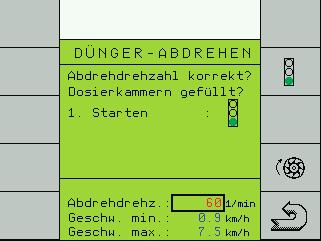

17 Kalibrointinäyte Ennen kalibrointia on annettava lannoitemäärän tavoitearvon työnopeuslaskelma. Annostelulaitteessa pitää olla sopiva roottori. Roottorin valinta Roottori riippuu lannoitteen määrästä sekä kylvökoneen työnopeudesta ja työleveydestä. Seuraavissa taulukoissa on esitetty pienimmät ja suurimmat kylvömäärät erilaisilla työleveyksillä ja käytettävissä olevat roottorikoot työnopeuksilla 5, 7 ja 9 km/t. Kalibrointi Kalibrointi, lannoite - annostelulaite II Paina painiketta "Annostelulaitteen II kalibrointi" ("Abdrehen Dosiergerät II"). Lannoitteen kalibroinnin valikko avautuu. Näyttö kertoo kalibrointikierrosluvun asetuksen ja säiliön ja annostelulaitteen täyttöasteen. Kalibrointikierrosluku? Erikoiskäyttöihin voidaan tilata muita roottorikokoja. Säätötaulukot laadittiin ominaispainolle 1 kg/litra. Kaikilla lannoitelaaduilla on otettava huomioon ominaispaino, ja esim. kun ominaispaino on pienempi, on asennettava suurempi roottori. Syötä tavoitearvo Kalibrointikierrosluvun voi valita "Return"-painikkeella ja muuttaa painikkeilla + ja -. Esiasetus on 60 kierrosta minuutissa. Normaalisti tämä riittää. Jos yleensä käytetään suurempia annostelukierroslukuja, myös kalibrointikierroslukua on nostettava, jolloin annostelusolujen täyttöaste on jotakuinkin sama. Valitse "tavoitearvolla" lannoitteen annostelulaite ja syötä haluttu lannoitemäärä näppäimillä + ja -. 13

18 Annostelulaite täynnä? Säiliössä pitää olla kalibrointia varten riittävä määrä lannoitetta. Kalibrointimäärän tarkkaa laskentaa varten kaikkien roottorin solujen pitää olla täynnä kalibroinnin alkaessa. Paina sitä varten painiketta "Annostelulaite" ("Dosiergerät"). Roottori pyörii, kunnes valikossa "Kokoonpano 3" ("Konfiguration 3") annetaan "Ennakkoaika" ("Vorlaufzeit") tai kunnes painiketta painetaan uudelleen. Kalibroinnin aloitus Koneesta riippuen laita alle säiliö tai sijoita annostelulaitteen alle kalibrointisäkki. Aloita painamalla liikennevalo-painiketta. Se näkyy toisella sivulla "Kalibrointi" ("Abdrehen"). Kalibrointimäärä "Kalibrointinäyte" ("Abdrehprobe") antaa keskusyksikölle laskentaperusteen, joka tarvitaan tarkkaa annosteluohjausta varten. Syöttöarvona se käyttää sitä lannoitepainoa, joka otettiin kalibroinnin aikana annostelulaitteesta. Lisäksi mittaustarkkuuden vuoksi pitäisi ottaa mahdollisimman paljon lannoitetta. Toimenpide voidaan keskeyttää ESC-painikkeella ja aloittaa kalibrointi uudelleen. "Return"-painikkeella palataan työsivulle. Käännä koneen kalibrointikytkintä. Roottori pyörii ja täyttää kalibrointisäiliön. Kalibrointinäytteen ottamisen jälkeen avautuu valikko kalibrointimäärän antamista varten. 14

19 Ota kalibrointisäiliö pois ja poista laskuputkeen mahdollisesti jäänyt lannoite. Punnitse kalibrointilannoite. Valitse Enter-painikkeella "Kalibrointimäärä" ("Abdrehmenge") ja syötä paino painikkeilla + ja -. Kalibrointipainon antamisen jälkeen mahdollinen nopeusalue lasketaan ja näytetään. Roottorit Jos näytetty nopeusalue vastaa haluamaasi kylvönopeutta, kylvö voidaan aloittaa. Jos haluttu työnopeus ei ole annetulla nopeusalueella, roottori on vaihdettava suuremmaksi tai pienemmäksi. Kalibrointi on sen jälkeen suoritettava uudelleen. Kylvön tarkistus (Saat Check) Kylvön tarkistus (Saat Check) on kalibroinnin tarkistus, ja kylvöä suoritettaessa annostelun tarkkuuden tarkistus. Sitä varten on suoritettava samat toimenpiteet kuin kalibroinnissa. Keskusyksikkö ottaa kalibrointitiedot viimeisimmästä näytteestä ja laskee uudesta kalibrointinäytteestä uuden arvon kalibrointimäärälle. Nro 5 Koko cm³ Väri 1 20 keltainen ei sovi pavuille eikä 2 40 punainen kiinteälle lannoitteelle sininen keltainen/ alu musta keltainen/ alu keltainen metalli 7 8 sopii vain kastelukelpoiselle lannoitteelle Kun kalibrointikytkin kytketään pois päältä, se näyttää tämän arvon kiloissa kohdassa "Kalibrointimäärä" ("Abdrehmenge"). Jos käytettiin samaa kylvösiementä kuin edellisessä kalibroinnissa, uuden näytteen painon pitää olla sama kuin edellisen. Jos on poikkeamia, korjaa arvo ja suorita tarkastus tarvittaessa uudelleen. 15

20 Roottorin valinta Koska lannoitelajeja ja -painoja on erilaisia, tämä taulukko voi olla vain ohjeellinen. Työleveys 8 RC = 6,00 m 9 RC = 6,75 m 11 RC = 8,25 m Roottori Lannoitteen määrä kg/ha Lannoitteen määrä kg/ha Lannoitteen määrä kg/ha Nopeus min max min max min max

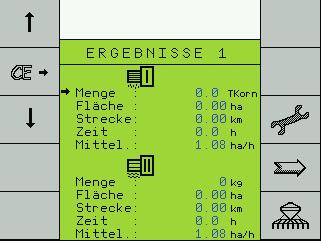

21 Tehotiedot (suoritustiedot) Siemen- ja pintatehot saadaan näkyviin i-painikkeella ("i-taste"). Tehotietojen (suoritustietojen) toisella sivulla näytetään yksittäisten rivien siemenluvut. Luvut voidaan valita yksitellen tai ne kaikki voidaan poistaa alhaalla vasemmalla olevalla "CE"-painikkeella. Luvut voidaan valita yksitellen vasemmanpuoleisilla nuolipainikkeilla ja poistaa "CE"-painikkeella. Takaisin kylvöohjelmaan: Ensimmäinen "Työsivu" ("Arbeitsseite"). Konetietoihin Takaisin tehotietojen ensimmäiselle sivulle Takaisin kylvöohjelmaan: E n s i m m ä i n e n " T y ö s i v u " ("Arbeitsseite"). Tehotietojen toiselle sivulle 17

22 Konetietojen antaminen Konetietoihin: Tässä annetaan tiedot siemen- ja lannoitemääriä varten sekä säätöja hälytystiedot Valitaan, pitääkö kuivalannoitemäärä säätää painikkeella %+ tai %- samanaikaisesti kylvömäärän kanssa. Jos nopeussignaali puuttuu, tässä voidaan kytkeä hätäohjelma ja kylvää kiinteällä nopeudella. Hätäohjelman tätä nopeutta voidaan tässä muuttaa. Annostelumoottori toimii silloin samalla kierrosluvulla kuin esiasetetulla nopeudella Diagnoosiohjelmaan Konekokoonpanoon: Paina painiketta noin 5 sekuntia Tavoitearvon jyviä / ha antaminen. Mekaanisella käytöllä siemenluvun pitää vastata ketjupyörien välitystä. Asetus prosentteina tavoitearvosta. Sallittu siemenluvun poikkeama ennen kuin hälytys laukaistaan. Hälytys laukaistaan vain liian pienellä siemenmäärällä. Säätö: Hydraulisella annostelukäytöllä tässä on valittava "Päällä" ("Ein"). Heti kun nopeussignaali ja työsignaali saadaan, hydraulisen käytön säätö alkaa. Siementenlaskentajärjestelmä voidaan tässä kytkeä pois tai päälle. Kun on valittu "Päällä" ("Ein"), siemenluvun ylitys aiheuttaa äänihälytyksen ja varoitusilmoituksen näytöllä. Kun on valittu "Pois" ("Aus"), siemenet näytetään vain optisesti ilman varoitusilmoitusta. Esiasetus tavoitemäärä kuivalannoite, kg/ha Takaisin kylvöohjelmaan: Ensimmäinen "Työsivu" ("Arbeitsseite"). 18

23 Kokoonpano 1 Avaa sivu "Kokoonpano 1" ("Konfiguration 1") konetietojen antamista varten. Paina sitä varten tätä painiketta noin 5 sekuntia. Säiliöiden valvonta "T" Säiliönvalvonta-anturi voidaan asentaa siemensäiliön eri kohtiin. Anturin asennon pitää olla sellainen, että hälytyksen sattuessa kylvöä voidaan aina jatkaa pellon reunaan saakka. Tällöin on otettava huomioon annostelumäärä ja pellon pituus. Hienokylvössä anturi on kiinnitettävä syvimpään asentoon, ja se on peitettävä siemenillä, kun säiliötä täytetään. Säiliönvalvonnan kaapeliin voi kytkeä useita siemensäiliöitä valvontaa varten. Silloin kaapelia pitää jatkaa Y-liitoksilla. Hälytyksen tapahtuessa ei siksi voida erottaa, mikä säiliöanturi laukaisi hälytyksen. Tyhjän säiliön hälytys näkyy vain kerran. Se pitää kuitata "Escape"-painikkeella. Hälytystoiminto toimii taas vasta kun säiliöanturi on täytön jälkeen peittynyt siemeniin. Edelleen sivuille "Kokoonpano 2, 3 ja 4" (Konfiguration 2, 3 & 4") Takaisin työikkunaan Tukkeuma "B" Annostelulaitteeseen on asennettu tukosten muodostumista valvova anturi. Kun siemen- tai lannoitesäiliöön muodostuu tukos, annostelulaite tyhjenee, eikä siemeniä eikä lannoitetta enää levitetä. Hälytyksen tapahtuessa on pysähdyttävä heti ja tukos on poistettava. Konetyyppi Tässä voidaan valita Drille tai Maistro. Ohjelma on tarkoitettu kummallekin koneelle. Tässä on tehtävä vaihto vain kun on hinattava Maistro ME-ohjauksella. Säiliöiden määrä Tässä annetaann aina 2. Tuloja on 2 (T ja B). Niistä liitäntää (T) käytetään siemen- ja lannoitesäiliöiden valvontaan ja liitäntää (B) annostelulaitteiden tukkeutumisen valvontaan. 19

24 Tukosten valvonnan kaapeliin voi kytkeä useita annotelulaitteita valvontaa varten. Silloin kaapelia pitää jatkaa Y-liitoksilla. Hälytyksen tapahtuessa ei voida erottaa, mikä anturi laukaisi hälytyksen. Kokoonpano 2 Tukoshälytys näkyy vain kerran. Se pitää kuitata "Escape"-painikkeella. Hälytystoiminto toimii taas vasta kun häiriö on poistettu ja annostelulaite on taas täynnä. Uraosoittimen ohjaus Keskusyksikkö ohjaa uraosoitinta. Uraosoittimen toimintatapa voidaan valita monitorista. Toiminto on aina kytketty toimintoon "Koneen nosto" ("Maschine Heben"), ja käännettävillä koneilla sitä voi laajentaa lisälohkolla "Koneen kääntö" ("Machine Klappen"). Lannoitteen säätö Kiinteän lannoitteen levitystä varten tässä lannoitetyypiksi on valittava "kiinteä" ("fest"). Rivien määrä Tässä annetaan Maistron rivimäärä. Riviväli Rivivälin esiasetus on 75 cm. Jos riviväli on toinen, arvo muutetaan tässä. Määrä Siem. / Kierr. (siementä / kierros) Esiasetusta, joka on 12 siementä, ei saa muuttaa. 20

25 Kokoonpano 3 Säätökerroin Säätökerroin vaikuttaa keskusyksikön säätönopeuteen. Nopeuden muuttuessa levitysmäärän tavoitearvo on saavutettava nopeasti uudelleen. Kun säätökerroin on suuri, keskusyksikkö yrittää saavuttaa tavoitearvon suuremmin askelin. Näyttö näyttää silloin eron tavoitearvoon. Kun säätökerroin on pienempi, tavoitearvon saavuttamiseen menee hieman kauemmin, koska askelet ovat pienempiä. Tähänastinen kokemus osoittaa, että sopiva säätökerroin on 0,5. Ennakkoaika Kun painetaan toimintopainiketta "Roottori" ("Rotor"), roottori pyörii ajan, joka on tässä määritelty ennakkoajaksi (Vorlaufzeit). Roottori pysähtyy, jos painiketta painetaan uudelleen ennakkoajan aikana. Keskusyksikkö alkaa suorittaa säätöä, kun se saa ennakkoajan aikana nopeussignaalin. Normaalisti ennakkoaika on noin 5 sekuntia. Tämä aika riittää esim. pellon kulmien kylvämiseen. Jos keskusyksikkö saa tänä aikana nopeussignaalin, keskusyksikkö alkaa hoitaa säätöä. DrillManager Maistrossa kiinteän lannoitteen annostelulaitteen nimi on annostelulaite II (Dosiergerät II). Kalibrointikerroin Arvoksi "Kalibrointikerroin" ("Kalibrierfaktor") annetaan kalibrointinäytteestä saatu paino grammoina / kierros. Kalibrointikerroin voidaan antaa myös suoraan kalibrointiarvona - ks. "Kalibrointinäytteen syöttö suoraan". Kalibrointinäytteen syöttö suoraan Jos lannoitetta käytetään toistuvasti, vain ensimmäinen kalibrointinäyte otetaan, ja kalibrointikerroin ja sille sopiva roottori merkitään muistiin. Kun käytetään samaa lannoitetta, tässä arvo voidaan antaa suoraan. Kalibrointiarvon saa antaa suoraan, kuin käytetään ehdottomasti samaa lannoitetta. On myös käytettävä samaa roottoria - muuten lannoitetta levitetään väärä määrä. 21

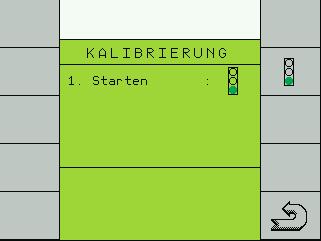

26 Kokoonpano metrin matkan ajaminen Kytke kalibrointiohjelma päälle. Aloita kalibrointi painamalla liikennevalo-painiketta. Tälle valikkosivulle syötetään nopeus-, akselienvalvonta- ja puhallintiedot. Nopeudeksi pitää antaa 100 metrin matkan impulssien määrä. Arvot ovat laskentaperusteena nopeusnäytölle, pinta-alan laskennalle ja siementen ja lannoitteen määrän säädölle. Impulssien määrä voidaan antaa suoraan (n. 9700). Tarkkaa arvoa varten on ajettava 100 metrin matka kun kone otetaan käyttöön ja sitten myöhemmin tarkastuksia varten. Avautuu uusi valikko. Aja traktorilla. Impulssit lasketaan ja näytetään. Pysähdy 100 metrin merkin kohdalla. Vahvista impussit (n. 9700) OK-painikkeella. Arvo syötetään, ja sitä käytetään kaikissa laskelmissa. 22

27 Akselien valvonta Järjestelmä osaa näyttää kahden akselin kierrosluvut ja valvoa niitä. Anna sitä varten painikkeilla + ja - halutut vähimmäiskierrosluvut. Anna kummallekin akselille impussien määrä / kierros. Jos vähimmäiskierrosluku ylitetään, siitä hälytetään äänellä ja näytössä. Puhaltimen valvonta Puhaltimen valvonnassa voidaan vähimmäiskierrosluvun lisäksi antaa myös myös maksimikierrosluku, ja valvoa molempia. Myös puhaltimen tapauksessa on annettava impussien määrä / kierros (2). Kun raja-arvo alitetaan tai ylitetään, siitä hälytetään äänellä ja näytössä. 23

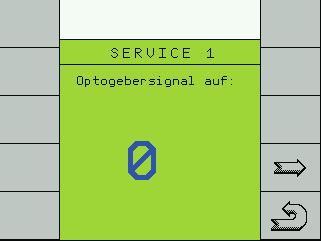

28 Diagnoosiohjelma Diagnoosiohjelmassa voidaan tarkistaa tulo- ja lähtösignaalit. Huolto, sivu 1 Huolto, sivu 2 Tässä voidaan tarkistaa uraosoittimen ohjauksen, nosto- ja kääntöhydrauliikan ja ennakonmerkitsijän toiminnot. Hydrauliset toiminnot näytetään näytössä Tässä voidaan tarkistaa valokennojen toiminta. Sitä varten kaikki valokennot pitää irrottaa ja sitten kytkeä yksi kerrallaan. Jyvien pudotessa näytetään tällöin luku "1". Edelleen sivulle Huolto 2 Takaisin työsivulle Vasen uranosoitin (Spuranzeiger links): Painike kytkee virran vasemman uranosoittimen hydrauliventtiiliin. Oikea uranosoitin (Spuranzeiger rechts): Painike kytkee virran oikean uranosoittimen hydrauliventtiiliin. Koneen nosto (Maschine Heben): Painike kytkee virran nostohydrauliikan kumpaankin magneettiventtiiliin. Koneen kääntö (Maschine Klappen): Painike kytkee virran koneen kääntöhydrauliikan kumpaankin magneettiventtiiliin. Painike ennakonmerkitsijä (Vorauflaufmarkierer) Painiketta painettaessa virta ohjataan molempiin kanaviin. Painike annostelumoottori 1 (Dosiermotor 1): Moottorin käydessä signaaleita lasketaan jatkuvasti. Nuolinäppäin kolmannelle sivulle Diagnoosi (Diagnose). Takaisin työsivulle. 24

29 Puhallinimpulssit: Puhaltimen ollessa käynnissä impulsseja lasketaan jatkuvasti. Huolto, sivu 3 Kylvömoottori-impulssit: Hydraulisen käytön ollessa käynnissä impulsseja lasketaan jatkuvasti. Tutkaimpulssit: Ajettaessa tutkaimpulsseja lasketaan jatkuvasti. Työasento: Tässä voidaan tarkistaa hydraulisen painekytkimen työsignaali. Koneen ollessa alhaalla näytössä pitää olla 0, nostettaessa näyttöön tulee 1. Täyttöaste, säiliö 1 (siemensäiliö) Näyttää säiliöanturien kytkentätilan. Kun säiliö on tyhjä, nolla (0) vaihtuu ykköseksi (1). Kun säiliöitä on useita, ei näytetä, mikä anturi on kytkeytynyt. Täyttöaste, säiliö 2 (tukos) Näyttää annostelulaitteen anturien kytkentätilan. Anturit valvovat siemensäiliön tukkeutumista ja varoittavat, kun annostelulaite on tyhjä. Kun annostelulaite on tyhjä, nolla (0) vaihtuu ykköseksi (1). Kun annostelulaitteita on useita, ei näytetä, mikä anturi on kytkeytynyt. Lannoitemoottori-impulssit: Moottori voidaan kytkeä päälle oikealla painikkeella "Annostelukäyttö II" ("Dosierantrieb II"). Moottorin käydessä signaaleita lasketaan jatkuvasti. Kalibrointikytkin: Normaalinäyttö 0, kalibroitaessa nolla vaihtuu ykköseksi (1). Läpivirtausimpulssit Nestelannoitetta levitettäessä näytetään läpivirtausanturin signaalit. Siirry nuolinäppäimellä (7) toiselle diagnoosisivulle. Kierrosluku 1 ja kierrosluku 2: Akseleiden valvonnassa ja niiden pyöriessä signaalit näytetään tässä. 25

30 Huolto, sivu 4 Tässä voidaan tarkistaa rivien poiskytkennän toiminta. Valitse rivit yksitellen nuolinäppäimillä ja kytke niitä pois päältä. Huolto, sivu 5 Tässä näytetään koneen kokonaistehot (suoritukset) ja käyttötiedot. Tämä toiminto on vain huoltoa varten, eikä sitä käytetä rivien poiskytkentään kylvämisen aikana. Näitä tietoja ei voi poistaa! mhx-versio näyttää keskusyksikön ohjelmiston tilan. 26

31 DrillManager Precimat Kuvaus DrillManager Precimat on siemen- ja hehtaarilaskurilla varustettu yksisiemenkylvökoneiden valvonta- ja ohjauslaite. Käyttötavat ovat "yksisiemenkylvökone" ja "hehtaarilaskuri", jotka valitaan painikkeella "Siementen määrä/ha" ("Anzahl Körner/ha"). Valvonta ja näyttö käyttötavalla "yksisiemenkylvökone". Laite laskee laskuputkissa yksittäiset siemenet ja varoittaa, kun tavoitemäärä ylitetään tai alitetaan. Varoituksen yhteydessä näytetään rivin numero ja siementen määrä (x1000). Näytetyt arvot: Käsitelty pinta / työkerta Kauden kokonaispinta-ala Nopeusnäyttö Työaika Pinta-alasuoritus Ajetut matkat Valvonta ja näyttö käyttötavalla "hehtaarilaskuri". Käsitelty pinta / työkerta Kauden kokonaispinta-ala Nopeusnäyttö Työaika Pinta-alasuoritus Ajetut matkat Poiskytkentä osaleveydeltä Asennus Keskusyksikkö on asennettu ohjaamoon käyttäjän näkökenttään. Keskusyksikkö tulee sijoittaa niin, ettei se häiritse liikenteen tarkkailua. Radiolaitteiden ja antennien välisen etäisyyden tulee olla vähintään 1 m. Virransyöttö: Kytke pistorasia suoraan traktorin akkuun ja suojaa se 10 ampeerin varokkeella. Ruskea johdin kytketään plus-napaan ja sininen miinus-napaan. Pistorasiaan ei saa kytkeä muita laitteita. Käyttöönotto Kun laite kytketään päälle, se diagnosoi itsensä. Tämän jälkeen näytölle tulee viimeksi käytetty toiminto. Jos havaitaan virhe, näytöllä lukee "HALP 00" tai "HALP 88". Silloin keskusyksikkö on vaihdettava. Jos jännite laskee alle 9 voltin, järjestelmä kytkeytyy pois päältä, ja se on käynnistettävä uudelleen. 27

32 Syöttönäppäimet: Laite päälle/pois: Tällä näppäimellä laite kytketään päälle, ja sen ollessa käynnissä pois päältä. Enter-näppäin: Kaikki syötetyt ja muutetut arvot pitää vahvistaa Enter-näppäimellä. Muuten keskusyksikkö ei ota niitä käyttöön vaan jatkaa toimintaa vanhoilla asetuksilla. Näppäimistö: Näppäimistö on jaettu neljään alueeseen. Syöttönäppäimet Konetiedot Ohjausnäppäimet Toimintonäppäimet Käynnistystoiminto: Käynnistystoiminto laukaistaan painamalla yhtä aikaa näppäimiä "C" ja "Enter". Muistissa oleviksi pinta-alan, ajan ja matkan arvoiksi tulee 0. Ajanmittaus käynnistetään automaattisesti uudelleen, kun näitä näppäimiä painetaan. Toiminto tulee suorittaa ennen työn aloitusta. Asetuspainikkeet: Yhdellä painalluksella näyttö hyppää yhden kohdan verran haluttuun suuntaan. Kun näppäintä painetaan uudelleen, näyttö alkaa juosta, ja pysähtyy vasta kun näppäin päästetään. 28

33 Konetiedot: Keskusyksikkö vaatii toimiakseen seuraavat tiedot: Työleveys: Paina näppäintä Työleveys (Arbeitsbreite). Anna arvo näppäimillä + / -. Vahvista Enter-näppäimellä. Tarkista arvo vielä kerran näppäimellä "Työleveys" ("Arbeitsbreite"). Impulssi 100 m: Tässä annetaan 100 metrin ajomatkan impulssien määrä. Impulssien määrä 100 metrin matkalla tiedetään. Paina painiketta 100 m / impulssi (100 m / Impulse). Anna arvo näppäimillä + / -. Vahvista Enter-näppäimellä. Impulssien määrää 100 metrin matkalla ei tiedetä. Mittaa 100 metrin matka. Paina yhtä aikaa näppäintä "100 m / impulssi" ("100 m / Impulse") ja näppäintä "C", ja aja matka. Vahvista impulssit Enter-näppäimellä. Kylvöyksiköiden määrä: Voidaan antaa jopa 18 "kylvöyksikköä". Paina "Kylvöyksiköt" ("Säeinheiten"). Anna määrä näppäimillä + / -. Vahvista Enter-näppäimellä. Siementen määrä / ha: Näppäimellä valitaan käyttötapa. Jos annetaan "0", toiminto "hehtaarilaskuri" on aktiivinen, eikä kylvöyksiköitä valvota. Kylvöyksiköiden valvontaa varten on annettava siemenmäärä / ha. (kun siemeniä on siementä/ha - syötettävä arvo on 95) Paina näppäintä "Siementen määrä / ha" ("Anzahl Körner/ha"): Anna siementen määrä näppäimillä + / - (kerroin 1/1000). Vahvista Enter-näppäimellä. Kierrosluvun valvonta: Toiminnolla voidaan valvoa yhtä akselia tai yhtä puhallinta. Ota komponentti käyttöön ja anna sen käydä normaalilla kierrosluvulla. Paina näppäintä "Kierrosluku" ("Drehzahl"): Kierrosluku näkyy näytössä. Paina "Enter", jolloin kierrosluku tallennetaan nimelliskierrosluvuksi. Jos nimelliskierrosluku nyt ylitetään 15 %:lla, kuuluu hälytys. Jos kierrosluvuksi tallennetaan "0", valvonta kytkeytyy pois päältä. Näppäin "Huolto" ("Service"): Jos siementen laskennassa valopuomi sulkeutuu, näppäimellä saadaan näkyviin kylvöyksikön numero. Lisäksi kuuluu hälytysääni. 29

34 Ohjausnäppäimet: Yksittäisten kylvöyksiköiden poiskytkennän valvonta: Tämä toiminto ei ole käytössä. Kaikkien kylvöyksiköiden valvonta: Tämä toiminto ei ole käytössä. Toimintonäppäimet: Näppäin "Tunnit" ("Stunden"): Näppäimellä "Tunnit" ("Stunden") saadaan näkyviin aika, joka on kulunut käynnistystoiminnon laukaisusta. Jos traktori irrotetaan ja keskusyksikkö tulee jännitteettömäksi, ajan laskenta pysähtyy. Laitteen päällekytkennän jälkeen se alkaa uudelleen. Ajan voi pysäyttää myös työn aikana. Kun on painettu ("Tunnit") ("Stunden), kello pysäytetään painamalla samaa painiketta uudelleen. Ajan mittaus käynnistetään painamalla taas näppäintä "Tunnit" ("Stunden"). Näppäin "Pinta-ala" ("Fläche"): Tällä saadaan näkyviin käynnistystoiminnon laukaisun jälkeen käsitelty pinta-ala. Mittaus keskeytyy, kun keskusyksikkö ei saa enää pyöräimpulsseja. Käyttötavalla "hehtaarilaskuri" ("Hektarzähler") työsignaalin tulee olla kytkettynä. Näppäin "Kokonaispinta-ala" ("Gesamtfläche"): Näytetään koko kauden aikainen kokonaispinta-ala. Lukema nollataan ennen kauden alkua painamalla yhtä aikaa näppäimiä "Kokonaispinta-ala" ("Gesamtfläche") ja "C". Näppäin "Pinta-ala-suoritus/ tunti" ("Flächenleistung / Stunde"): Tässä näytetään todellinen pinta-alasuoritus yksiköissä ha/h (tunnissa kylvetty pinta-ala). Näppäin "Matka" ("Strecke"): Näytetään matka, jotka on ajettu käynnistystoiminnon laukaisun jälkeen. Näppäin "Nopeus" ("Geschwindigkeit"): Näytetään hetkellinen nopeus. 30

35 Käyttö Konetietojen syöttämisen jälkeen pitää painaa käynnistystoimintoa, ennen kuin työ voidaan aloittaa. Käytön aikana näytetään automaattisesti hetkellinen siemenmäärä / ha ja kylvöyksikön numero. 5 sekunnin jälkeen näyttö siirtyy seuraavaan kylvöyksikköön. Huolto Keskusyksikkö ei kaipaa mitään huoltoa. Tärkeää on ennen kaikkea, että se säilytetään talvella lämpimässä tilassa. Laskuputkien valokennot tulee puhdistaa pehmeällä harjalla, ja, jos ne ovat kovin likaisia, pestä vedellä ja sen jälkeen kuivata Näyttö työasennossa Pyöräimpulssi Työasento Kylvöyksikön numero Siementen määrä (x 1000) ha Häiriötilanteessa virhe näytetään ja lisäksi kuuluu äänimerkki. Toimintonäppäimen painamisen jälkeen arvo näkyy 5 sekunnin ajan. Sen jälkeen palataan automaattisesti näyttöön siementä / ha (Körner / ha). 31

36 Häiriöt Häiriö Syy Korjaus Laite ei kytkeydy päälle Syöttöjännitteen napaisuus Tarkista napaisuus Keskusyksikkö antaa viestin HALP 88 tai HALP 00 Jännitteensyötössä katkos Laite ei toimi ollenkaan Muistivika Tarkista akku ja sen liitännät Vaihda laite Vaihda laite Kierrosluku näkyy näytössä. Impulssi / 100 m puuttuu Syötä impulssi / 100 m Pyöräanturi ei anna impusseja keskusyksikölle Säädä anturin ja magneetin välinen etäisyys Älä kiinnitä magneettia magneettisella ruuvilla Kytke kaapeli oikein jakorasiaan Anturi viallinen Keskusyksikkö viallinen Jakorasia viallinen Pinta-alaa ei näytetä Työleveyttä ei ole annettu Työleveys puuttuu Kylvömäärän tavoitearvoa ei näytetä Lukema siementä / ha ("Körner/ ha") heiluu voimakkaasti Valokennosta ei tule signaalia keskusyksikköön Valokenno on likainen Kaapeli irti, väärin kytketty Anturi, keskusyksikkö tai jakorasia viallinen Valokenno antaa epäsäännöllisiä impulsseja keskusyksikölle Annosteluyksikkö viallinen Siemensäiliö on tyhjä Puhdista Tarkista kaapeli Vaihda vialliset osat Säädä annostelu oikein Valokenno on likainen Kaikkia kylvöyksiköitä ei valvota Virhe syötetyissä konetiedoissa Korjaa konetiedot Ei hälytystä, kun kylvöyksikössä on vikaa Siementen määrää ei annettu Anna siementen määrän tavoitearvo 32
