10/2010. DrillManager ME. Software Käyttöohje. Lue käyttöohje huolellisesti ennen käyttöönottoa! Säilytä käyttöohje! Art.

Koko: px
Aloita esitys sivulta:

Download "10/2010. DrillManager ME. Software 8.42. Käyttöohje. Lue käyttöohje huolellisesti ennen käyttöönottoa! Säilytä käyttöohje! Art."

Transkriptio

1 10/2010 DrillManager ME Software 8.42 Art.: fi Käyttöohje Lue käyttöohje huolellisesti ennen käyttöönottoa! Säilytä käyttöohje!

2

3 - Alkuperäisen käyttöohjeen käännös - Koneen tunnistus Merkitse konetta vastaanottaessasi sen tiedot seuraavaan listaan: Sarjanumero:... Koneen tyyppi:... Valmistusvuosi:... Ensimmäinen käyttöönotto:... Varusteet: Käyttöohjeen julkaisupäivämäärä: 10/2010 Viimeisin muutos: DrillManager fi Myyjän osoite: Nimi:... Katuosoite:... Postitoimipaikka:... Puhelin:... As. nro: Myyjä:... HORSCH:in osoite: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Puhelin: +49 (0) 9431 / Faksi: +49 (0) 9431 / Sähköposti: info@horsch.com As. nro: HORSCH:...

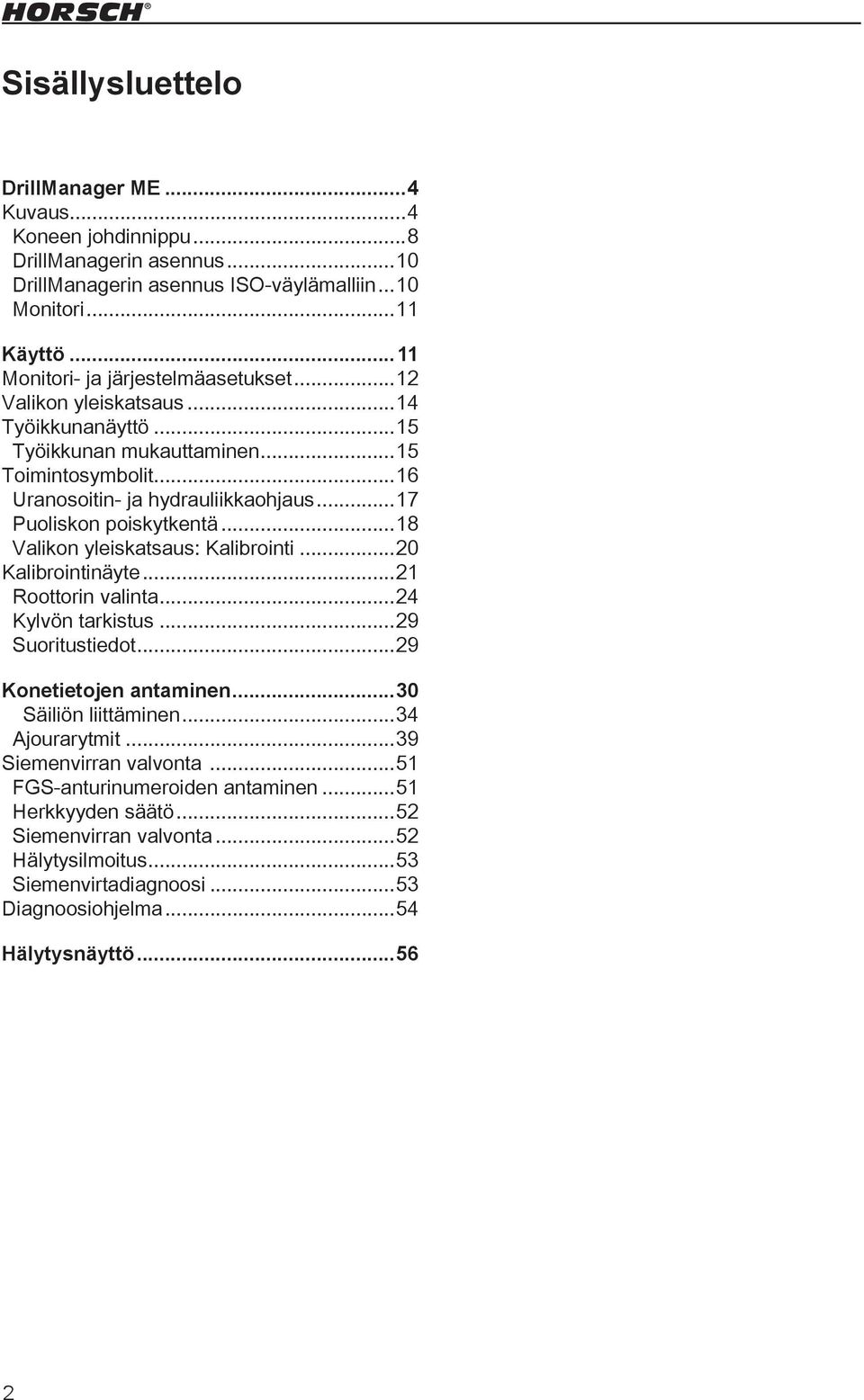

4 Sisällysluettelo DrillManager ME...4 Kuvaus...4 Koneen johdinnippu...8 DrillManagerin asennus...10 DrillManagerin asennus ISO-väylämalliin...10 Monitori...11 Käyttö...11 Monitori- ja järjestelmäasetukset...12 Valikon yleiskatsaus...14 Työikkunanäyttö...15 Työikkunan mukauttaminen...15 Toimintosymbolit...16 Uranosoitin- ja hydrauliikkaohjaus...17 Puoliskon poiskytkentä...18 Valikon yleiskatsaus: Kalibrointi...20 Kalibrointinäyte...21 Roottorin valinta...24 Kylvön tarkistus...29 Suoritustiedot...29 Konetietojen antaminen...30 Säiliön liittäminen...34 Ajourarytmit...39 Siemenvirran valvonta...51 FGS-anturinumeroiden antaminen...51 Herkkyyden säätö...52 Siemenvirran valvonta...52 Hälytysilmoitus...53 Siemenvirtadiagnoosi...53 Diagnoosiohjelma...54 Hälytysnäyttö

5 3

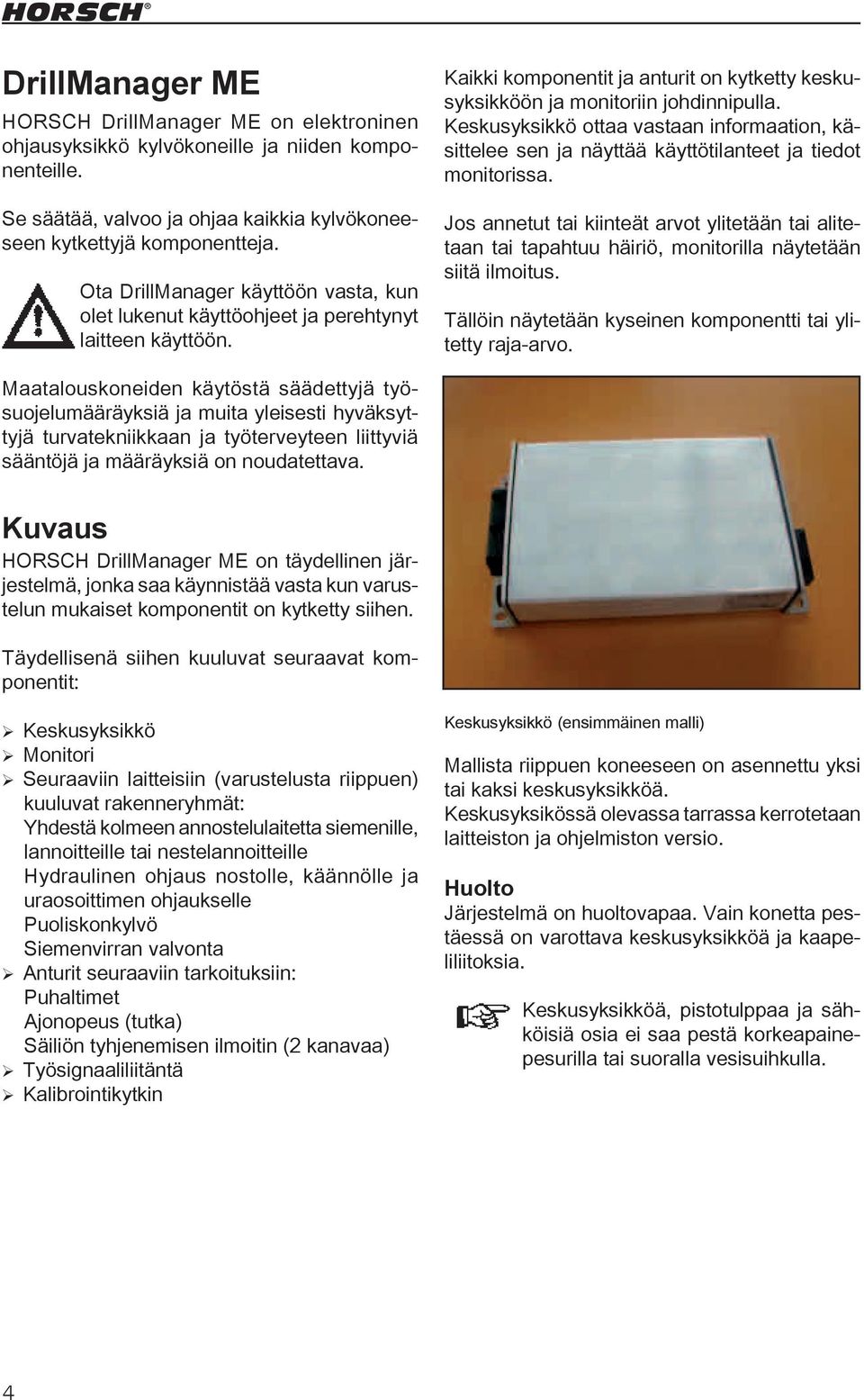

6 DrillManager ME HORSCH DrillManager ME on elektroninen ohjausyksikkö kylvökoneille ja niiden komponenteille. Se säätää, valvoo ja ohjaa kaikkia kylvökoneeseen kytkettyjä komponentteja. Ota DrillManager käyttöön vasta, kun olet lukenut käyttöohjeet ja perehtynyt laitteen käyttöön. Kaikki komponentit ja anturit on kytketty keskusyksikköön ja monitoriin johdinnipulla. Keskusyksikkö ottaa vastaan informaation, käsittelee sen ja näyttää käyttötilanteet ja tiedot monitorissa. Jos annetut tai kiinteät arvot ylitetään tai alitetaan tai tapahtuu häiriö, monitorilla näytetään siitä ilmoitus. Tällöin näytetään kyseinen komponentti tai ylitetty raja-arvo. Maatalouskoneiden käytöstä säädettyjä työsuojelumääräyksiä ja muita yleisesti hyväksyttyjä turvatekniikkaan ja työterveyteen liittyviä sääntöjä ja määräyksiä on noudatettava. Kuvaus HORSCH DrillManager ME on täydellinen järjestelmä, jonka saa käynnistää vasta kun varustelun mukaiset komponentit on kytketty siihen. Täydellisenä siihen kuuluvat seuraavat komponentit: ¾Keskusyksikkö ¾ Monitori ¾ Seuraaviin laitteisiin (varustelusta riippuen) kuuluvat rakenneryhmät: Yhdestä kolmeen annostelulaitetta siemenille, lannoitteille tai nestelannoitteille Hydraulinen ohjaus nostolle, käännölle ja uraosoittimen ohjaukselle Puoliskonkylvö Siemenvirran valvonta ¾Anturit seuraaviin tarkoituksiin: Puhaltimet Ajonopeus (tutka) Säiliön tyhjenemisen ilmoitin (2 kanavaa) ¾Työsignaaliliitäntä ¾Kalibrointikytkin Keskusyksikkö (ensimmäinen malli) Mallista riippuen koneeseen on asennettu yksi tai kaksi keskusyksikköä. Keskusyksikössä olevassa tarrassa kerrotetaan laitteiston ja ohjelmiston versio. Huolto Järjestelmä on huoltovapaa. Vain konetta pestäessä on varottava keskusyksikköä ja kaapeliliitoksia. Keskusyksikköä, pistotulppaa ja sähköisiä osia ei saa pestä korkeapainepesurilla tai suoralla vesisuihkulla. 4

7 Keskusyksikön kuvaus Ensimmäisen mallin keskusyksikköä, tunnistettavissa alumiinikansistaan, voidaan käyttää ohjelmaversiolla 4.xx. Mustilla muovikansilla varustetuissa keskusyksiköissä on version 8.xx ohjelmat. Näitä keskusyksiköitä voidaan käyttää ECOpäätteillä, ulkoisilla ISO-väyläpäätteillä ja ISOväyläkelpoisilla traktoripäätteillä. Nro (vakiokeskusyksikkö) ¾Kaikissa koneissa, joissa on asennettu keskusyksikkö; ¾Voi ohjata kahta annostelulaitetta; ¾On aina ohjelmoitu kantaversio 8.xx 49; ¾Kaapelitulo: 16-nap. pistotulppa; Nro (kaksoiskeskusyksikkö) ¾ Asennettu kaikkiin koneisiin, joissa on kaksi keskusyksikköä pääkeskusyksikköinä; ¾ Voi ohjata toisella keskusyksiköllä kolmea annostelulaitetta tai kahta annostelulaitetta ja Maistroa; ¾On aina ohjelmoitu kantaversio 8.xx 49; ¾Kaapelitulo: Kaksi 16-nap. pistotulppa Nro (lisäkeskusyksikkö) ¾Käytetään koneissa, joissa on kaksi keskusyksikköä toisena keskusyksikkönä ¾Tukee pääkeskusyksikköä kolmannen annostelulaitteen ohjauksessa ¾Siihen on aina ohjelmoitu oheisversio 8.xx 4a ¾Kaapelitulo: 16-nap. pistotulppa Keskusyksikkö, jossa yksi ja kaksi 16-napaista pistotulppaa Kahden keskusyksikön koneet Kolmen annostelulaitteen koneissa asennetaan kaksi keskusyksikköä koneeseen ja liitetään kiinteästi kaapelilla. Kylvökoneissa, jotka liitetään lisäannostelulaitteeseen esim. DuoDrilliin tai Maistroon, liitetään molempien koneiden keskusyksiköt 16-napaisella pistotulpalla. Tämän liitännän rasiaan on integroitu ISOväyläsulku ja sen tähden se voidaan korvata korjausten yhteydessä vain alkuperäiskaapelilla. Keskusyksikön malli Keskusyksikkömalleja on kolme, joista kahta mallia ei voi optisesti erottaa toisistaan. Sen tähden on korjaustöissä ehdottomasti katsottava artikkelinumero. Ohjelmat Ohjelmat tunnistetaan loppuosasta esim. 8.xx 49 kantaversiolle ja 8.xx 4a oheisversiolle. Loppuosa näkyy vain ohjelmoitaessa. Koneissa, joissa on kaksoiskeskusyksiköt ei keskusyksiköiden vanhaa ja uutta mallia saa yhdistää keskenään. Vanhojen keskusyksiköiden vaihdossa on mahdollisesti vaihdettava molemmat keskusyksiköt. Molempien keskusyksiköiden ohjelmienkin on oltava samaa versiota, esim vain a:n kanssa. Jos ohjelmaversioita yhdistellään väärin, voi esiintyä virheitä tai toimintahäiriöitä. 5

8 Kaapelivaraus 42 navan pistotulpassa Nastanro Väri Toiminto Väri / osan nro 1 ha Moottori 2 plus 12 V teho pu 2 vh Puolisko signaali oikea 3 3 ke Puolisko signaali vasen 4 4 ha Kierrosluku 1 (vasen) vh Säiliö 2 täyttöasteanturi 5 ro Hydr. uranmerkitsin vasen 1 6 pu Hydr. uranmerkitsin oikea 2 7 mu Ura +/- oikea 1 8 vi Ura -/+ oikea 2 9 or Ura +/- vasen 3 10 ru/vh Ura -/+ vasen 4 11 va/pu Ennakonmerkintä oikea 5 12 vh/si Ennakonmerkintä vasen vh Moottori 1 miinus teho si 1 16 pu/si Työasento signaali ru 17 ke/mu Moottori 1 sähkönmittaus 18 va/mu Puolisko signaali keskellä vh 19 pu/mu Hydr. "nosto" 3 20 ru/ke Hydr. "kääntö" ja äänimerkki 4 21 pu/va Nestelannoite palloventtiili +/- ru Puhaltimen säätö +/- 22 pu/vh Nestelannoite palloventtiili -/+ si Puhaltimen säätö -/ ru/mu Nestelannoite magneettiventtili 25 si/ke Puolisko moottori +/ si/vh Puolisko moottori -/ ru Moottori 2 miinus teho si 29 pu Moottori 1 plus 12 V teho pu 2 30 ha/pu Kalibrointikytkin signaali ru 31 vh/ha Moottori 2 sähkönmittaus 32 ru Anturit kaikki 12 V plus ru 4 33 va Anturit kaikki 0 V sähk. va 3 34 vh/ro Nestelannoite-sign. anturi / vh signaali vannaspaineen säätö 35 ke/si Moottori 2 signaali vh 36 vh/mu Moottori 1 signaali vh 5 37 si/pu Tutka signaali vh 6

9 Nastanro Väri Toiminto Väri / osan nro 38 ru/va Kierrosluku 2 (oikea) vh Annostelulaite 2 täyttöasteanturi 39 vh/va Puhallin signaali vh 40 pu/ke Säiliö 1 täyttöasteanturi vh 41 mu/ke Annostelulaite 1 täyttöasteanturi vh 42 si Runko 0 V teho Rengas ke Suojaus (moottori) ke 6 Kaapelivaraus liitoskaapelissa 20- ja 16-nap. pistotulppa Pistotulppa 20-nap. / traktori Kaapelinro Toiminto Pistotulppa 16-nap. / Keskusyksikkö A A 2 2 Can Low 2 A 3 3 Can GND 3 A Voltin elektroniikka 4 A Voltin teho 5 A Voltin teho 6 A Voltin teho 7 A Voltin teho 8 A 9 A 10 B B 2 10 Can High 10 B 3 11 Can EN 11 B Voltin elektroniikka 12 B Voltin teho 13 B Voltin teho 14 B Voltin teho 15 B Voltin teho 16 B 9 B 10 7

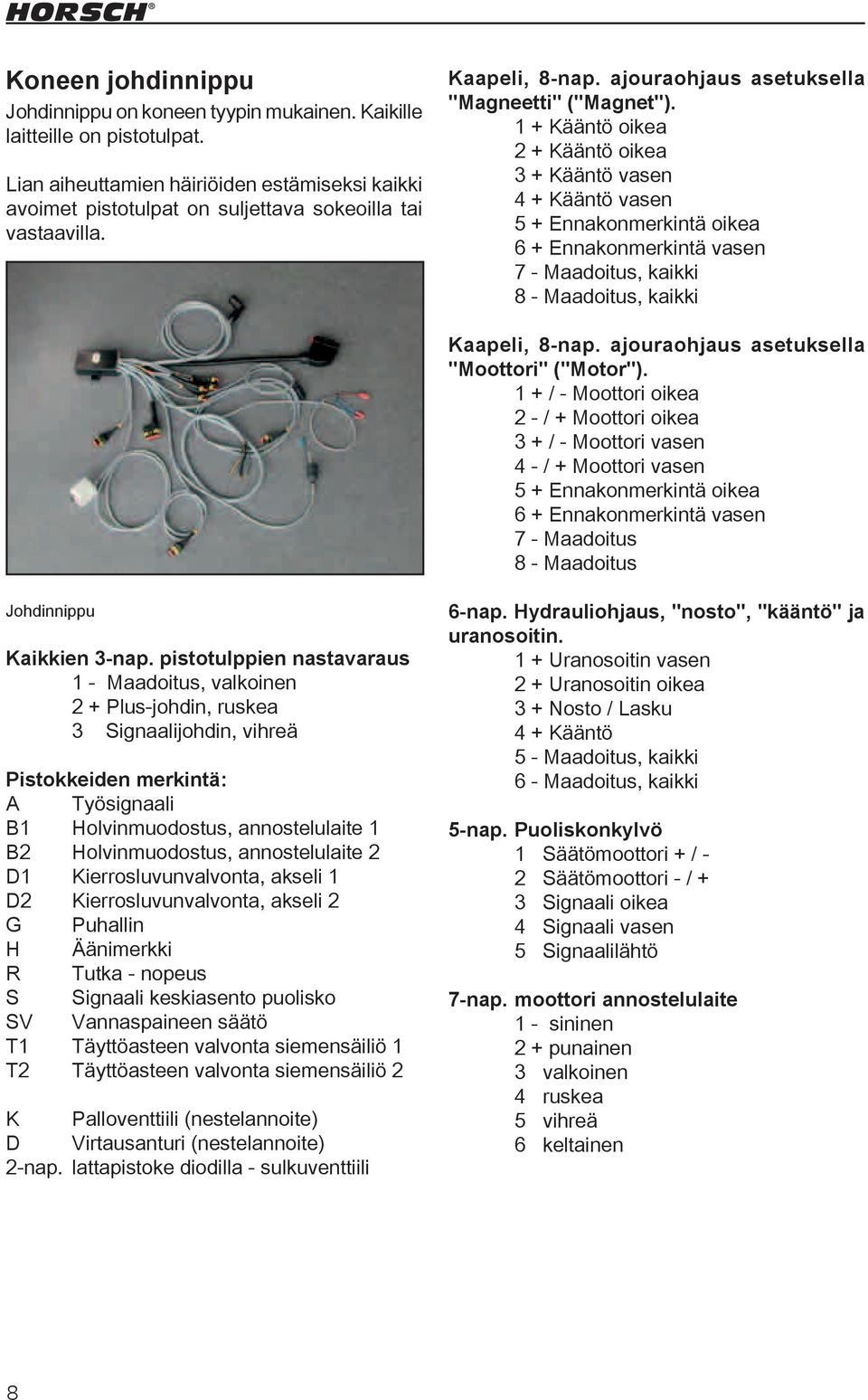

10 Koneen johdinnippu Johdinnippu on koneen tyypin mukainen. Kaikille laitteille on pistotulpat. Lian aiheuttamien häiriöiden estämiseksi kaikki avoimet pistotulpat on suljettava sokeoilla tai vastaavilla. Kaapeli, 8-nap. ajouraohjaus asetuksella "Magneetti" ("Magnet"). 1 + Kääntö oikea 2 + Kääntö oikea 3 + Kääntö vasen 4 + Kääntö vasen 5 + Ennakonmerkintä oikea 6 + Ennakonmerkintä vasen 7 - Maadoitus, kaikki 8 - Maadoitus, kaikki Kaapeli, 8-nap. ajouraohjaus asetuksella "Moottori" ("Motor"). 1 + / - Moottori oikea 2 - / + Moottori oikea 3 + / - Moottori vasen 4 - / + Moottori vasen 5 + Ennakonmerkintä oikea 6 + Ennakonmerkintä vasen 7 - Maadoitus 8 - Maadoitus Johdinnippu Kaikkien 3-nap. pistotulppien nastavaraus 1 - Maadoitus, valkoinen 2 + Plus-johdin, ruskea 3 Signaalijohdin, vihreä Pistokkeiden merkintä: A Työsignaali B1 Holvinmuodostus, annostelulaite 1 B2 Holvinmuodostus, annostelulaite 2 D1 Kierrosluvunvalvonta, akseli 1 D2 Kierrosluvunvalvonta, akseli 2 G Puhallin H Äänimerkki R Tutka - nopeus S Signaali keskiasento puolisko SV Vannaspaineen säätö T1 Täyttöasteen valvonta siemensäiliö 1 T2 Täyttöasteen valvonta siemensäiliö 2 K Palloventtiili (nestelannoite) D Virtausanturi (nestelannoite) 2-nap. lattapistoke diodilla - sulkuventtiili 6-nap. Hydrauliohjaus, "nosto", "kääntö" ja uranosoitin. 1 + Uranosoitin vasen 2 + Uranosoitin oikea 3 + Nosto / Lasku 4 + Kääntö 5 - Maadoitus, kaikki 6 - Maadoitus, kaikki 5-nap. Puoliskonkylvö 1 Säätömoottori + / - 2 Säätömoottori - / + 3 Signaali oikea 4 Signaali vasen 5 Signaalilähtö 7-nap. moottori annostelulaite 1 - sininen 2 + punainen 3 valkoinen 4 ruskea 5 vihreä 6 keltainen 8

11 Johdinnippu - kylvökone Spuranr. l Spuranr. r Heben Klappen Masse Spuranz gr / bl gn / br bl / ge br / gn ws / rt gn ge gr rs rt sw gn rt / sw ge / br rt / gn gn / bl or ge / rt ge / sw vi rt / bl gr / gn br rt bl br / ge ws / gr br ws sw / bl gr / bl sw / rt br / sw ge / bl bl / gn ws gn / sw ge Maschine Zeichnung Stecker 42 pol saetech gn/ge Motor rechts +/- Motor rechts -/+ Motor links +/- Motor links -/+ Vorauflaufmarkierer rechts + Vorauflaufmarkierer links + Masse für 5 und 6 Masse für 5 und 6 Motor - Motor + Sensor - Sensor + Sensor Signal Abschirmung Motor - Motor + Sensor - Sensor + Sensor Signal Abschirmung Entw. Datum ed jan 09 Radar Arbeitssig Gebläse Tank 1 Tank 2 / Welle 1 Dosier 1 Dosier 2 / Welle 2 Abdrehen 1 Abdrehen 2 Fl. Dünger sen Kugelhahn / Gebläseregelung Abschaltvent. Halbs. Mittelst. Halbs. Mot u. links u. rechts Masse He. u. Kl. Hydraulik - + sig - + sig - + sig - + sig - + sig - + sig - + sig - + sig ws br gn rt gn M1 Platine Strommessung + / - - / + + / - - / + sig r. sig l. sig Verteiler M2 FGS Motor 1 Motor 2 9

12 DrillManagerin asennus Kaikissa DrillManager-kylvökoneenohjauksella varustetuissa kylvökoneissa täytyy ensiasennuksen yhteydessä asentaa traktoriin keskusyksikkö (perusvarustus). Keskusyksikön kaapeli on kytkettävä suoraan traktorin akkuun. Kaapeli ei saa hankautua eikä sen eriste vahingoittua. Kytkennät akun napoihin on tehtävä huolellisesti. Asennusvirheet aiheuttavat jännitekatkoksia, epämääräisiä virheilmoituksia ja vikoja. Kaapelia ei saa missään tapauksessa kytkeä ohjaamon muihin pistorasioihin. Pistotulpat eivät pysty muuntamaan tarvittavaa virtaa (A). Tämä aiheuttaa jännitehäviötä ja virheitä kylvöön. Asennus: Monitori ei saa haitata näkyvyyttä tielle. ¾ Asenna monitorin kannatin sopivaan paikkaan kuljettajan näkyville ja ulottuville. ¾Kytke paksu kaapeli akkuun; lyhennä tarvittaessa. ¾ Kytke molemmat varokerasiat kaapeliin lujasti ja kestävästi. ¾Kytke molemmat punaiset kaapelit akun plusnapaan, ja molemmat mustat kaapelit akun miinus-napaan. ¾ Kiinnitä monitorin kannatin monitorin taakse ja kytke kaapeli monitorin alle. DrillManagerin asennus ISOväylämalliin Jos kone kytketään traktorin omaan ISO-väyläjärjestelmään, tarvitaan vain ISO-väyläpistotulpalla varustettu liitoskaapeli koneeseen. Kylvökoneen ohjaus toimii sitten traktorin ISOväyläpäätteen kautta. Ellei traktorissa ole ISO-väylää, voidaan järjestelmää käyttää ISO-väylämallisella perusvarustuksella ja ulkoisella ISO-väyläpäätteellä kuten Basic, Basic Top tai Comfort. ISO-väyläjärjestelmän edut ovat mm. vakiopistotulppamalli ja päätteen käyttö eri koneille. Myös laajennukset, kuten GPS-ohjaukset kaikkien annostelulaitteiden, uranvienti- ja ohjausjärjestelmien vaihtuvalla määränsäätimellä, tietojensiirto perustietokoneelle jne. ovat mahdollisia vain ISO-keskusyksiköissä. Keskusyksikkö (perusvarustus) ja monitori 10

13 Monitori Monitori kiinnitetään asennettuun pidikkeeseen ja kytketään keskusyksikköön kaapelilla Monitori, jossa on näyttö ja näppäimistö Käyttö Kytkeminen päälle Paina lyhyesti näppäintä "Päälle/Pois". Ensimmäisen käynnistyksen yhteydessä taikka keskusyksikön vaihdon tai uudelleenohjelmoinnin jälkeen tiedot ladataan keskusyksikköön. Ennen ensimmäistä käyttöönottoa järjestelmään on tehtävä muutamia asetuksia. Lukuarvojen asettaminen ja muuttaminen Kaikissa asetuksissa haluttu lukuryhmä valitaan näppäimillä + / -. Paina näppäimiä niin monta kertaa, kunnes oikea luku on merkitty kehyksellä. Paina sitten "Enter"-näppäintä. Näkyvissä on merkitty luku ja sen alla numerot 1-10, kaksi nuolta ja OK. 1. Näppäin "Päälle/Pois" 2. Järjestelmän ohjauksen kytkentä kylvöohjelmaan tai huoltoon 3. Kalvonäppäimistö ja näyttö 4. Lukuarvojen ja toimintojen valinnan, asetuksen ja muuttamisen näppäimet. Näytön näppäimillä (3) ei ole kiinteää toimintoa. Ne kytkevät aina näytössä näytetyn toiminnon. Näytöt voivat poiketa kuvissa esitetyistä ohjelman versiosta riippuen. Lukuarvojen muuttaminen Jos arvoja ei muuteta, paina "Enter". Muuttaaksesi arvon valitse haluttu numero näppäimillä + / - ja vahvista painamalla "Enter". Seuraavaan lukuun siirrytään automaattisesti. Nuolinäppäimillä voidaan valita suoraan haluttu numero. Jos annetaan eri käsitteitä, nämä merkitään myös näppäimillä + / - ja vahvistetaan "Enter"- näppäimellä. 11

14 Monitori- ja järjestelmäasetukset Kytke näppäimellä (1) järjestelmäohjaus, valitse huolto näppäimellä (2) +/- ja paina Return". 1 Valikko 1 Näyttöversio, esim Kylvöohjelman ohjelmaversio näkyy kylvöohjelman valikossa "diagnoosi". Valikko 2 Säädä näytön vaaleutta ja kontrastia kalvonäppäimillä. Valikko 3 Kellonajan ja päivämäärän asetus. 2 Valikko 4 Muistipaikat keskusyksikössä ja monitorissa. Kun keskusyksikkö ohjelmoidaan uudelleen tai on vaihdettu, tyhjennä monitorimuisti (X) näppäimellä (5). Uudelleen käynnistettäessä ohjelma ladataan uudelleen keskusyksiköstä päätteelle. Selaa valikoita nuolinäppäimillä (3) ja (4) ja tee tarvittavat asetukset Muistin tyhjennys Ennen päivitystä on suositeltavaa tallentaa kone- ja asetustiedot. Pienissä päivityksissä tiedot säilyvät. Laajoissa päivityksissä ja kun on näytettävä uusia graafeja, eivät vanhat säätö- ja suoritustiedot ole mahdollisesti enää tallessa. Useissa järjestelmästä riippuvaisissa häiriöissä voi olla tarpeen poistaa tallennettu ohjelma päätteeltä ja ladata ohjelma uudelleen käynnistämällä keskusyksiköstä. 12

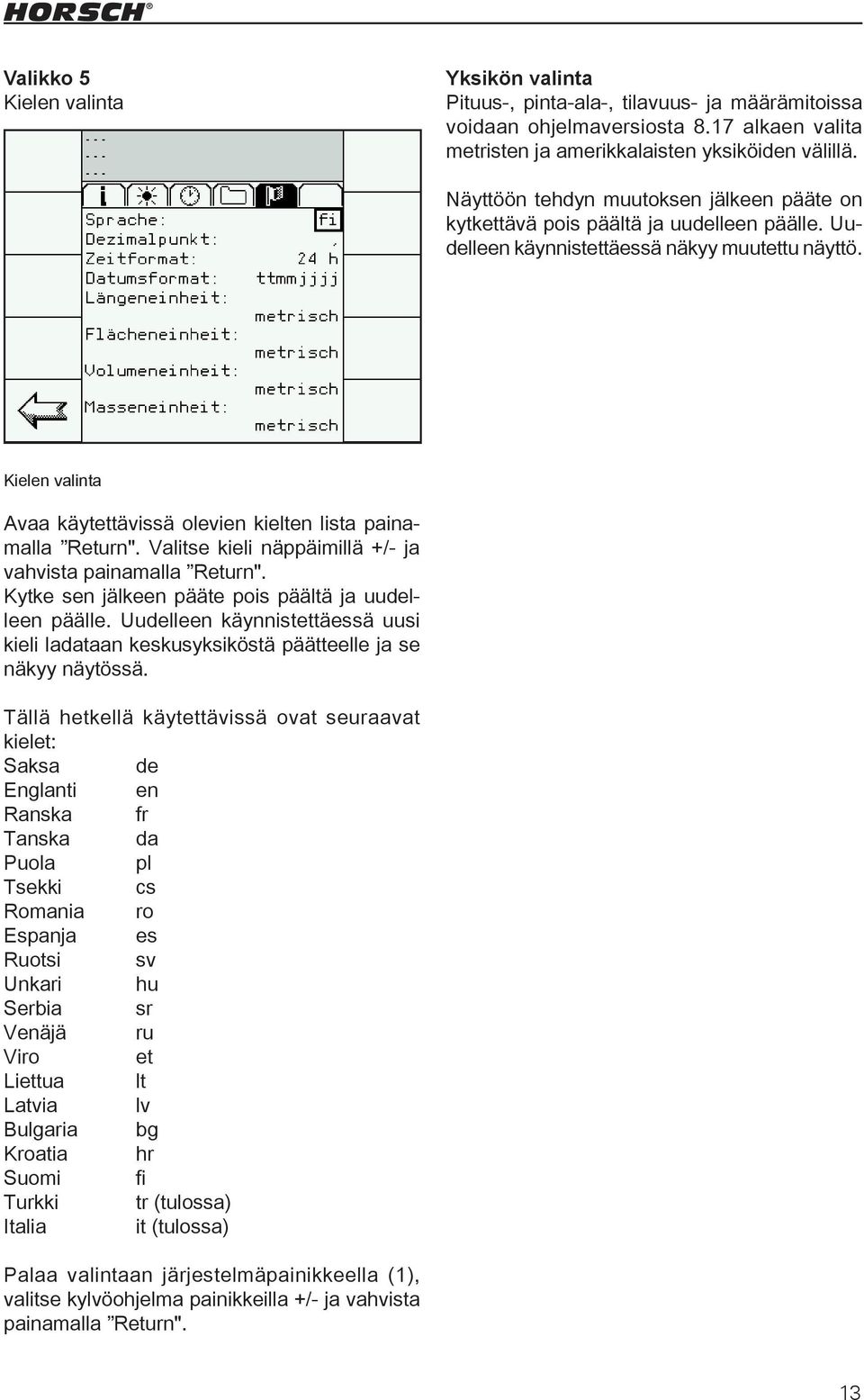

15 Valikko 5 Kielen valinta Yksikön valinta Pituus-, pinta-ala-, tilavuus- ja määrämitoissa voidaan ohjelmaversiosta 8.17 alkaen valita metristen ja amerikkalaisten yksiköiden välillä. Näyttöön tehdyn muutoksen jälkeen pääte on kytkettävä pois päältä ja uudelleen päälle. Uudelleen käynnistettäessä näkyy muutettu näyttö. Kielen valinta Avaa käytettävissä olevien kielten lista painamalla Return". Valitse kieli näppäimillä +/- ja vahvista painamalla Return". Kytke sen jälkeen pääte pois päältä ja uudelleen päälle. Uudelleen käynnistettäessä uusi kieli ladataan keskusyksiköstä päätteelle ja se näkyy näytössä. Tällä hetkellä käytettävissä ovat seuraavat kielet: Saksa de Englanti en Ranska fr Tanska da Puola pl Tsekki cs Romania ro Espanja es Ruotsi sv Unkari hu Serbia sr Venäjä ru Viro et Liettua lt Latvia lv Bulgaria bg Kroatia hr Suomi fi Turkki tr (tulossa) Italia it (tulossa) Palaa valintaan järjestelmäpainikkeella (1), valitse kylvöohjelma painikkeilla +/- ja vahvista painamalla Return". 13

16 Maschine Zeichnung Entw. Datum Maschine Zeichnung Entw. Datum Valikon yleiskatsaus Diagnoosi - s. 53 Maschine Zeichnung pfeil Entw. Datum ed sep 08 Työikkunat - s. 14 Entw. Datum ed sep 08 Käynnistys ed Entw. Kalibrointiin - s. 19 Maschine Zeichnung pfeil Entw. Datum ed sep 08 Ajourien säätö - s. 38 Entw. Datum ed sep 08 Maschine Zeichnung pfeil Maschine Zeichnung pfeil pfeil 5 s. Entw. Datum ed sep 08 Maschine Zeichnung pfeil Maschine Zeichnung pfeil ed sep 08 pfeil Maschine Zeichnung pfeil Entw. Datum ed sep 08 ed sep 08 Entw. Datum ed sep 08 Maschine Zeichnung pfeil Suoritustiedot Maschine Zeichnung pfeil Konetiedot - s. 29 Maschine Zeichnung pfeil Entw. Datum ed sep 08 Maschine Zeichnung pfeil Entw. Datum ed sep 08 Entw. Datum ed sep 08 Aja 100 m Entw. Datum ed sep 08 Maschine Zeichnung pfeil 14

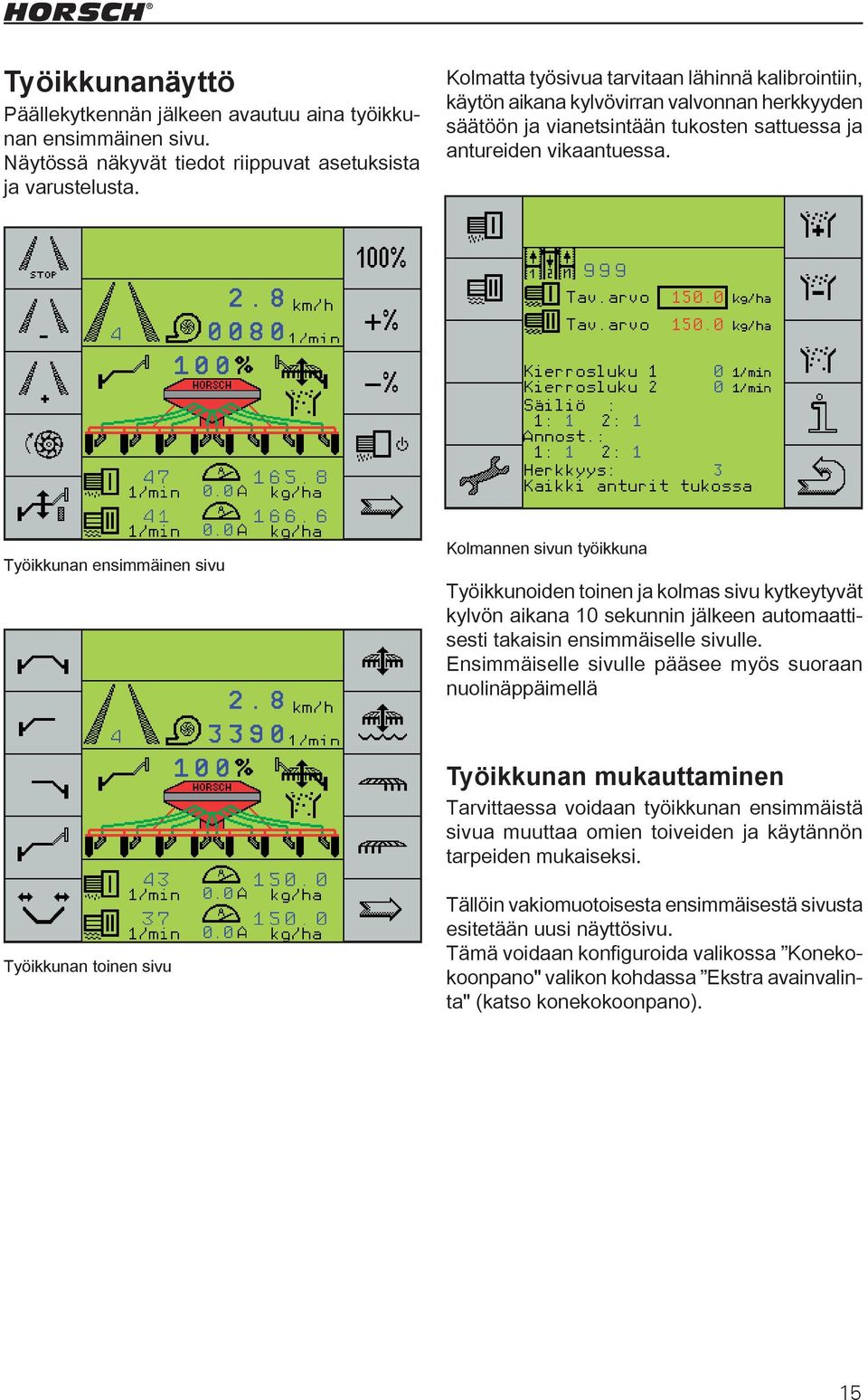

17 Työikkunanäyttö Päällekytkennän jälkeen avautuu aina työikkunan ensimmäinen sivu. Näytössä näkyvät tiedot riippuvat asetuksista ja varustelusta. Kolmatta työsivua tarvitaan lähinnä kalibrointiin, käytön aikana kylvövirran valvonnan herkkyyden säätöön ja vianetsintään tukosten sattuessa ja antureiden vikaantuessa. Työikkunan ensimmäinen sivu Kolmannen sivun työikkuna Työikkunoiden toinen ja kolmas sivu kytkeytyvät kylvön aikana 10 sekunnin jälkeen automaattisesti takaisin ensimmäiselle sivulle. Ensimmäiselle sivulle pääsee myös suoraan nuolinäppäimellä Työikkunan mukauttaminen Tarvittaessa voidaan työikkunan ensimmäistä sivua muuttaa omien toiveiden ja käytännön tarpeiden mukaiseksi. Työikkunan toinen sivu Tällöin vakiomuotoisesta ensimmäisestä sivusta esitetään uusi näyttösivu. Tämä voidaan konfiguroida valikossa Konekokoonpano" valikon kohdassa Ekstra avainvalinta" (katso konekokoonpano). 15

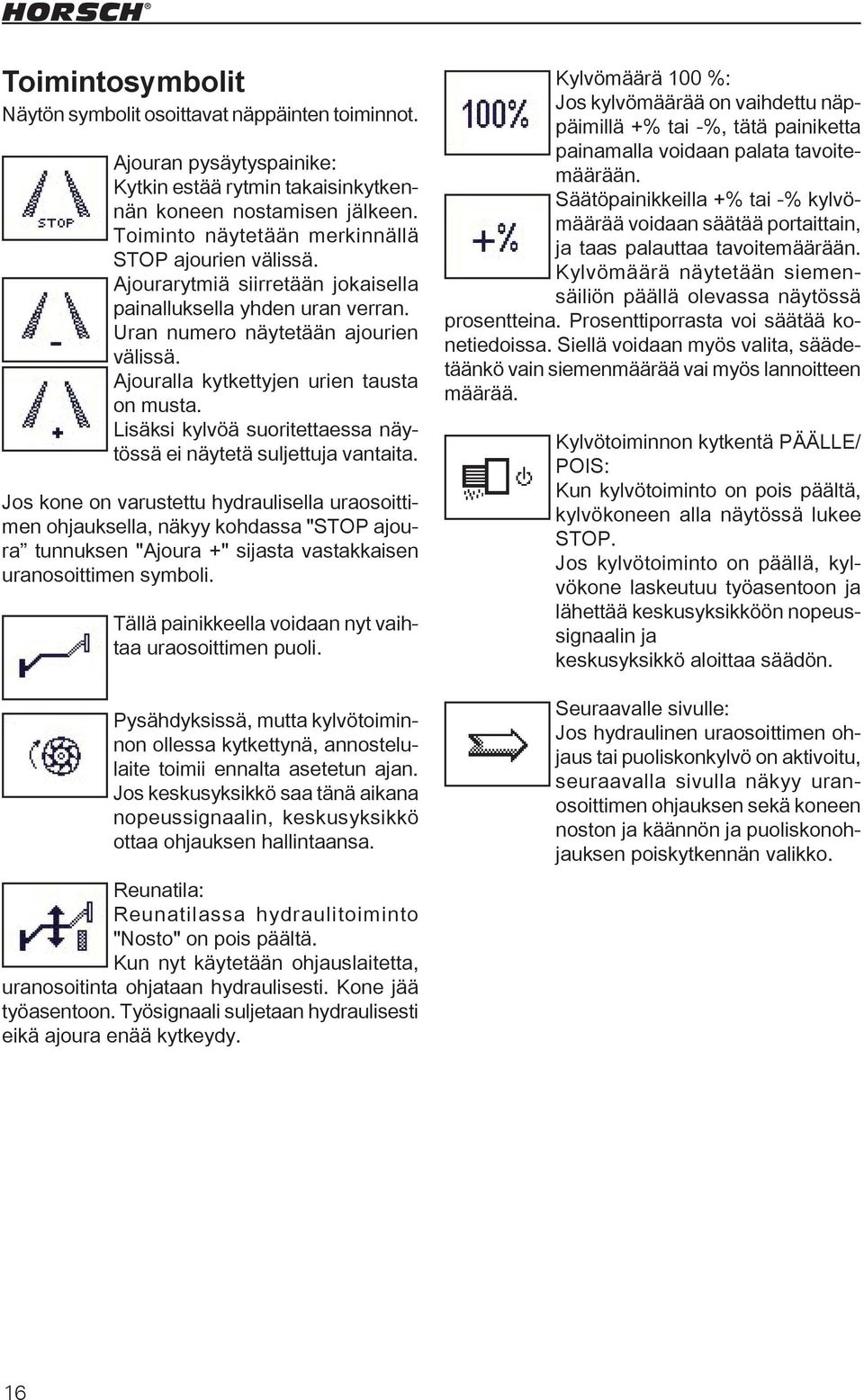

18 Toimintosymbolit Näytön symbolit osoittavat näppäinten toiminnot. Ajouran pysäytyspainike: Kytkin estää rytmin takaisinkytkennän koneen nostamisen jälkeen. Toiminto näytetään merkinnällä STOP ajourien välissä. Ajourarytmiä siirretään jokaisella painalluksella yhden uran verran. Uran numero näytetään ajourien välissä. Ajouralla kytkettyjen urien tausta on musta. Lisäksi kylvöä suoritettaessa näytössä ei näytetä suljettuja vantaita. Jos kone on varustettu hydraulisella uraosoittimen ohjauksella, näkyy kohdassa "STOP ajoura tunnuksen "Ajoura +" sijasta vastakkaisen uranosoittimen symboli. Tällä painikkeella voidaan nyt vaihtaa uraosoittimen puoli. Pysähdyksissä, mutta kylvötoiminnon ollessa kytkettynä, annostelulaite toimii ennalta asetetun ajan. Jos keskusyksikkö saa tänä aikana nopeussignaalin, keskusyksikkö ottaa ohjauksen hallintaansa. Reunatila: Reunatilassa hydraulitoiminto "Nosto" on pois päältä. Kun nyt käytetään ohjauslaitetta, uranosoitinta ohjataan hydraulisesti. Kone jää työasentoon. Työsignaali suljetaan hydraulisesti eikä ajoura enää kytkeydy. Kylvömäärä 100 %: Jos kylvömäärää on vaihdettu näppäimillä +% tai -%, tätä painiketta painamalla voidaan palata tavoitemäärään. Säätöpainikkeilla +% tai -% kylvömäärää voidaan säätää portaittain, ja taas palauttaa tavoitemäärään. Kylvömäärä näytetään siemensäiliön päällä olevassa näytössä prosentteina. Prosenttiporrasta voi säätää konetiedoissa. Siellä voidaan myös valita, säädetäänkö vain siemenmäärää vai myös lannoitteen määrää. Kylvötoiminnon kytkentä PÄÄLLE/ POIS: Kun kylvötoiminto on pois päältä, kylvökoneen alla näytössä lukee STOP. Jos kylvötoiminto on päällä, kylvökone laskeutuu työasentoon ja lähettää keskusyksikköön nopeussignaalin ja keskusyksikkö aloittaa säädön. Seuraavalle sivulle: Jos hydraulinen uraosoittimen ohjaus tai puoliskonkylvö on aktivoitu, seuraavalla sivulla näkyy uranosoittimen ohjauksen sekä koneen noston ja käännön ja puoliskonohjauksen poiskytkennän valikko. 16

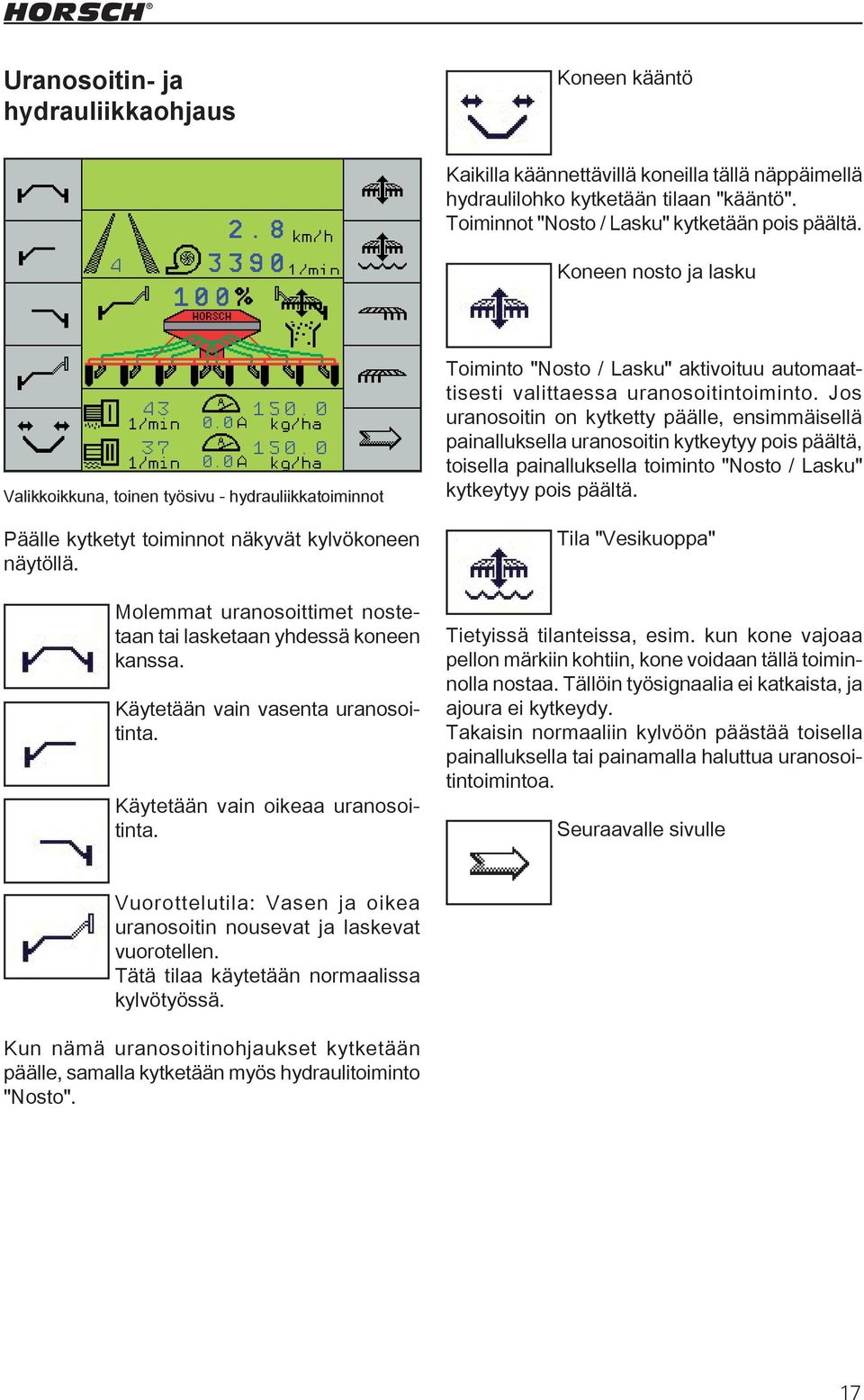

19 Uranosoitin- ja hydrauliikkaohjaus Koneen kääntö Kaikilla käännettävillä koneilla tällä näppäimellä hydraulilohko kytketään tilaan "kääntö". Toiminnot "Nosto / Lasku" kytketään pois päältä. Koneen nosto ja lasku Valikkoikkuna, toinen työsivu - hydrauliikkatoiminnot Päälle kytketyt toiminnot näkyvät kylvökoneen näytöllä. Molemmat uranosoittimet nostetaan tai lasketaan yhdessä koneen kanssa. Käytetään vain vasenta uranosoitinta. Käytetään vain oikeaa uranosoitinta. Toiminto "Nosto / Lasku" aktivoituu automaattisesti valittaessa uranosoitintoiminto. Jos uranosoitin on kytketty päälle, ensimmäisellä painalluksella uranosoitin kytkeytyy pois päältä, toisella painalluksella toiminto "Nosto / Lasku" kytkeytyy pois päältä. Tila "Vesikuoppa" Tietyissä tilanteissa, esim. kun kone vajoaa pellon märkiin kohtiin, kone voidaan tällä toiminnolla nostaa. Tällöin työsignaalia ei katkaista, ja ajoura ei kytkeydy. Takaisin normaaliin kylvöön päästää toisella painalluksella tai painamalla haluttua uranosoitintoimintoa. Seuraavalle sivulle Vuorottelutila: Vasen ja oikea uranosoitin nousevat ja laskevat vuorotellen. Tätä tilaa käytetään normaalissa kylvötyössä. Kun nämä uranosoitinohjaukset kytketään päälle, samalla kytketään myös hydraulitoiminto "Nosto". 17

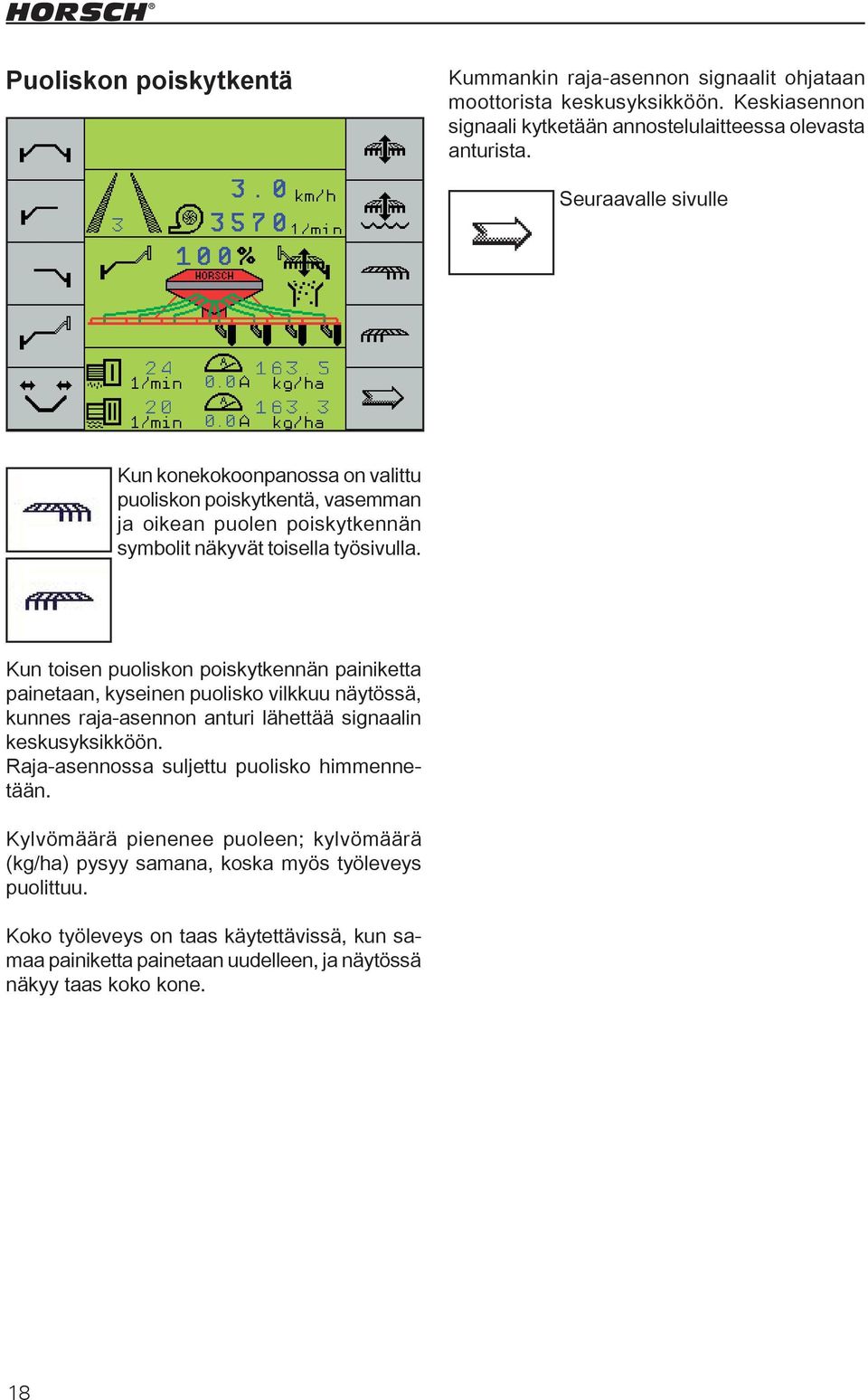

20 Puoliskon poiskytkentä Kummankin raja-asennon signaalit ohjataan moottorista keskusyksikköön. Keskiasennon signaali kytketään annostelulaitteessa olevasta anturista. Seuraavalle sivulle Kun konekokoonpanossa on valittu puoliskon poiskytkentä, vasemman ja oikean puolen poiskytkennän symbolit näkyvät toisella työsivulla. Kun toisen puoliskon poiskytkennän painiketta painetaan, kyseinen puolisko vilkkuu näytössä, kunnes raja-asennon anturi lähettää signaalin keskusyksikköön. Raja-asennossa suljettu puolisko himmennetään. Kylvömäärä pienenee puoleen; kylvömäärä (kg/ha) pysyy samana, koska myös työleveys puolittuu. Koko työleveys on taas käytettävissä, kun samaa painiketta painetaan uudelleen, ja näytössä näkyy taas koko kone. 18

21 Kolmas sivu, jolla siemenvirran valvonta Kylvökoneen varustelusta riippuen (esim. kaksoissäiliö, nestelannoitelaite tai siemenvirran valvonta) kolmannella työsivulla näkyy muitakin symboleita. Täältä löytyy näyttöjä, joita ei tarvita kylvötyössä jatkuvasti. Näppäimillä voidaan kytkeä muita toimintoja. Näytön ilmoitukset: Tältä sivulta siirrytään seuraaviin valikoihin. Siementen kalibrointi Kuivalannoitteen kalibrointi (kaksi säiliötä) Konetiedot Tuloksen näyttö Takaisin ensimmäiselle sivulle 1. Ajourarytmin numero taulukosta - ei urien määrä. 2. Kylvömäärän haluttu arvo annostelulaitteessa I. Kaksoissäiliössä lannoitemäärä annostelulaitteessa II tai nestelannoitemäärä. 3. Kahden akselin kierrosluvun näyttö. 4. Säiliö 1 - Kylvösäiliön täyttöaste. Säiliö 2 - Lannoitesäiliön täyttöaste. Näyttö 1 = täysi, 0 = ei täysi (määrä anturikorkeuden alapuolella). 5. Annostelulaitteiden valvonta esim. kylvö- tai lannoitesäiliön holvaantumisessa. Näyttö 1 = täysi, 0 = Annostelulaite on tyhjä. 6. Siemenvirran herkkyyden säätö ja tukkeutuneiden kylvöletkujen näyttö. 7. Plus- ja miinuspainike siemenvirran valvonnan herkkyyden säätöön. 8. Siemenvirran valvonnan diagnoosin kytkentä. 19

22 Maschine Zeichnung Entw. Datum Valikon yleiskatsaus: Kalibrointi Punnitse kalibrointinäyte Anna paino Tarkasta nopeusalue Entw. Datum ed sep 08 Paina kalibrointikytkintä Maschine Zeichnung pfeil Entw. Datum ed sep 08 Entw. Datum ed sep 08 Käynnistys Kalibrointi Maschine Zeichnung pfeil Maschine Zeichnung pfeil Entw. ed Entw. Datum ed sep 08 Maschine Zeichnung pfeil Entw. Datum ed sep 08 pfeil Maschine Zeichnung pfeil ed sep 08 Maschine Zeichnung pfeil 20

23 Kalibrointinäyte Ennen kalibrointia on annettava siemen- ja lannoitemäärän tavoitearvon työnopeuslaskelma. Annostelulaitteessa pitää olla sopiva roottori. Roottorin valinta Roottori riippuu siementen määrästä sekä kylvökoneen työnopeudesta ja työleveydestä. Seuraavissa taulukoissa on esitetty pienimmät ja suurimmat kylvömäärät erilaisilla työleveyksillä ja käytettävissä olevat roottorikoot työnopeuksilla 5, 10 ja 15 km/t. Kalibrointi Kalibrointi, siemenet - annostelulaite 1 Kalibrointi, lannoite - annostelulaite 2 Paina painiketta "Annostelulaitteen 1 kalibrointi". Siemenmäärän kalibroinnin valikko avautuu. Erikoissovelluksia varten voidaan tilata muita roottorikokoja. Säätötaulukot on laadittu ominaispainolle 1 kg/litra. Kaikissa siemenlaaduissa on otettava huomioon ominaispaino. Jos siementen ominaispaino on esim. pienempi, on asennettava suurempi roottori. Tavoitearvon antaminen Näyttö kertoo annostelulaitteen kalibrointikierrosluvun asetuksen sekä säiliön ja annostelulaitteen täyttöasteen. Kalibrointikierrosluku? Kalibrointikierrosluvun voi valita "Return"-painikkeella ja muuttaa painikkeilla + ja -. Esiasetus on 60 kierrosta minuutissa. Normaalisti tämä riittää. Valitse kohdassa "tavoitearvo" lannoitteen annostelulaite ja syötä haluttu siemen- tai lannoitemäärä näppäimillä + ja - (yksikkö on kg/ha). Jos pääasiassa käytetään suurempia annostelukierroslukuja, myös kalibrointikierroslukua on nostettava, jolloin annostelusolujen täyttöaste on jotakuinkin sama. 21

24 Annostelulaite täynnä? Säiliössä pitää olla kalibrointia varten riittävä määrä siemeniä. Säiliötä ei pidä kuitenkaan täyttää aivan täyteen, erityisesti jos siemenet ovat pieniä. Jos roottori on valittu väärin, se on näin ollen helppo vaihtaa. Kalibroinnin aloitus Koneesta riippuen laita alle säiliö tai sijoita annostelulaitteen alle kalibrointisäkki. Aloita painamalla liikennevalo-painiketta. Näet toisen sivun "Kalibrointi". Kalibrointimäärän tarkkaa laskentaa varten kaikkien roottorin solujen pitää olla täynnä kalibroinnin alkaessa. Paina sitä varten painiketta "Annostelulaite". Roottori pyörii, kunnes valikossa "Kokoonpano 3" annetaan "Ennakkoaika" tai kunnes painiketta painetaan uudelleen. Kalibrointimäärä "Kalibrointinäyte" antaa keskusyksikölle laskentaperusteen, joka tarvitaan tarkkaa annosteluohjausta varten. Syöttöarvona sille on annettava sen siemenmäärän paino, joka otettiin kalibroinnin aikana pois annostelulaitteesta. Sen vuoksi siemeniä pitäisi ottaa pois mahdollisimman vähän, jotta mittaukseen tulisi mahdollisimman vähän epätarkkuutta. Ennen kalibrointinäytettä on laskuputkesta ja liitetyistä putkista tarkistettava, ettei niihin ole jäänyt siemeniä ja tarvittaessa ne on puhdistettava. Siemenjäämät vääristävät kalibrointimäärän ja näin ollen koko kylvön. Toimenpide voidaan keskeyttää "ESC"-painikkeella ja kalibrointi voidaan aloittaa uudelleen. "Return"-painikkeella voidaan palata työsivulle. ¾ Käännä koneen kalibrointikytkintä. Roottori pyörii ja täyttää kalibrointisäiliön. ¾ Kalibrointinäytteen ottamisen jälkeen avautuu valikko kalibrointimäärän antamista varten. 22

25 ¾Ota kalibrointisäiliö pois ja poista laskuputkeen mahdollisesti jääneet siemenet. ¾ Punnitse kalibrointisiemenet. ¾ Valitse "Enter"-painikkeella "Kalibrointimäärä" ja syötä paino painikkeilla + ja -. ¾ Kalibrointipainon antamisen jälkeen lasketaan ja näytetään mahdollinen nopeusalue. Jos näytetty nopeusalue vastaa haluttua kylvönopeutta, voidaan aloittaa lannoitteen levitys kalibrointinäytteellä tai kylväminen yksittäissäiliöstä. Kalibrointi säiliötä liitettäessä (Molempia säiliöitä käytetään kylvösiementä varten) Kaksoissäiliöllä varustetuissa koneissa molempia säiliöitä käytetään samanaikaisesti kylvösiemenen kylvämiseen. Haluttu kylvösiemenen määrä asetetaan vain annostelulaitteella 1. Molemmat annostelulaitteet on kuitenkin ehdottomasti kalibroitava ja kalibrointimäärät on annettava. Jos haluttu työnopeus ei ole annetulla nopeusalueella, roottori on vaihdettava suuremmaksi tai pienemmäksi. Kalibrointi on sen jälkeen suoritettava uudelleen. Annostelumoottorin säätöalue on 15 r/min r/min. 135 r/min - kierrosnopeudesta alkaen annetaan varoitus, joka ilmaisee, että kierrosluku on liian korkea. Suuremmilla kierrosluvuilla annostelusolujen tasainen täyttö ei ole enää taattu. Useilla siemenlajeilla sopivaksi kierroslukualueeksi on osoittautunut r/min. Valikon kuva: kalibrointi Jotta toista kalibrointinäytettä ei unohdettaisi, toisen annostelulaitteen symboli vilkkuu ensimmäisen kalibrointinäytteen jälkeen. Annosteluroottoreiden ei tarvitse olla samankokoisia. Jos roottorit ovat eri kokoisia, on pienempi roottori asennettava pienemmän säiliön annostelulaitteeseen. 23

26 Roottorin valinta Siementen ja lannoitteiden roottorit Hienokylvöroottorit a Nro Koko Väri cm³ 1 20 keltainen 2 40 punainen sininen keltainen/ alumiini 4a 170 keltainen/ alumiini musta keltainen/ alumiini keltainen metalli - sopii maissille - ei sovi pavuille eikä kiinteälle lannoitteelle 2 x 85 cm³ kaksoislaskuputkea varten Koko cm³ Solumuoto/solukoko Solujen määrä 3,5 Puolipyöreä, säde 4 mm solukiekkoa 3,5 cm³ 5 Aukko n. 19 x 3 mm solukiekkoa 5 cm³ 10 Aukko n. 23 x 5 mm solukiekkoa 10 cm³ 15 U-muoto, säde 7 mm V-muoto, säde 7 mm 12 Koneissa, joissa on kaksoislaskuputki ja 2 siemenkolonnia, täytyy käytettäessä koon 170 roottoria käyttää roottoria 4a (2 x 85 cm³). Muutoin kylvös jakautuu epätasaisesti molemmille puolille. Koneissa, joissa on kaksoislaskuputki ja 2 siemenkolonnia, saa käyttää ainoastaan roottoreita, joissa on 2 solukiekkoa. Muutoin kylvös jakautuu epätasaisesti molemmille puolille. 24

27 Roottorit Työleveys 3m 3,5 m 4 m x x Siementen määrä kg/ha Siementen määrä kg/ha Siementen määrä kg/ha Roottori Nopeus min max min max min max ,5 5,0 7,

28 Roottorit Työleveys 6,0 m 7,5 m 8 m x x Siementen määrä kg/ha Siementen määrä kg/ha Siementen määrä kg/ha Roottori Nopeus min max min max min max 3,5 5,0 7,

29 Roottorit Työleveys 9 m 10 m 12 m x x Siementen määrä kg/ha Siementen määrä kg/ha Siementen määrä kg/ha Roottori Nopeus min max min max min max 3,5 5,0 7,

30 Roottorit Työleveys 15 m 18 m 24 m x x Siementen määrä kg/ha Siementen määrä kg/ha Siementen määrä kg/ha Roottori Nopeus min max min max min max ,5 5,0 7,

31 Kylvön tarkistus Kylvön tarkistus on kalibroinnin tarkistus, ja kylvöä suoritettaessa annostelun tarkkuuden tarkistus. Suoritustiedot Siemen- ja pintakapasiteetit saadaan näkyviin "i"-painikkeella. Sitä varten on suoritettava samat toimenpiteet kuin kalibroinnissa. Keskusyksikkö ottaa kalibrointitiedot viimeisimmästä näytteestä ja laskee uudesta kalibrointinäytteestä uuden arvon kalibrointimäärälle. Kun kalibrointikytkin kytketään pois päältä, se näyttää tämän arvon kiloina kohdassa "Kalibrointimäärä". Jos käytössä on sama kylvösiemen kuin edellisessä kalibroinnissa, uuden näytteen painon pitää olla sama kuin edellisen. Jos poikkeamia esiintyy, korjaa arvo ja suorita tarkastus tarvittaessa uudelleen. Nämä tiedot voidaan annostelulaitteesta riippuen poistaa kokonaan vasemmalla "CE"-painikkeella tai ne voidaan valita yksitellen nuolipainikkeilla ja nollata oikeanpuoleisella "CE"-painikkeella. Takaisin kylvöohjelmaan: Ensimmäinen "Työsivu". 29

32 Konetietojen antaminen Ennen ensimmäistä käyttöönottoa on annettava konetiedot. Päälle kytkennän jälkeen avautuu päävalikon ensimmäinen sivu. Siirry nuolinäppäimellä toiselle sivulle. Näppäimellä "Konetiedot" pääset seuraavalle valintasivulle. 7. Jos nopeussignaali puuttuu (esim. tutka on viallinen), tästä voidaan kytkeä hätäohjelma ja kylvää simulointinopeudella. Tutka tulee silloin irrottaa. Simulaationopeutta voidaan muuttaa tässä. Annostelumoottori toimii tällöin samalla kierrosluvulla kuin esiasetetussa nopeudessa. 8. Annostelulaite PÄÄLLE/POIS; Näillä näppäimillä voidaan annostelulaite kytkeä nopeasti päälle ja pois. Pois päältä kytketty annostelulaite näytetään yliviivattuna Annostelumäärien säätö näppäimillä + ja - %. Säätöarvo voidaan antaa tässä. 2. Vannaspainevaihe; Koneissa, joissa on hydraulinen vannaspaineen säätö ja automaattisen säädön laajennus, voidaan tästä valita, säädetäänkö vannaspaineen säädön yhteydessä automaattisesti siementen määrää. Siementen määrää nostetaan deltavaiheessa (1) asetetulla arvolla, nollattaessa palautetaan myös määrän säätö. 3. Esisäädetty annostelumäärä kg/ha annostelulaitteelle I. 4. Annostelumäärien säädön kytkeminen päälle tai pois näppäimillä + ja - %. 5. Esisäädetty annostelulaitteen II määrä. Lannoite kg/ha tai nestelannoite l/ha. 6. Valinta, pitääkö kuiva- tai nestelannoitemäärä säätää painikkeella + % tai - %. Takaisin kylvöohjelmaan: Ensimmäinen "Työsivu". 30

33 Kokoonpano 1 Konetietojen antamista varten paina näppäintä "Koneen kokoonpano" noin 5 sekunnin ajan. Jos toiminnot Reunatila" tai Vesikuoppatila" ovat aktiivisia, hydrauliohjausta ei saa kytkeä pois päältä, sillä muutoin keskusyksikkö jättää huomiotta työsignaalin vaihtumisen ja kone ei enää kytkeydy päälle tai pois. Lannoitteen säätö Jos kone on varustettu useilla säiliöillä tai nestelannoitelaitteella, järjestelmä on valittava tässä Jatka sivuille "Kokoonpano 2, 3 ja 4" Palaa työikkunaan Konetyyppi Tässä voidaan valita Kylvö tai Maistro. Ohjelma on tarkoitettu kummallekin koneelle. Vaihto on tehtävä vain jos käytössä on hinattava Maistro ME-ohjauksella. Uraosoittimen ohjaus Toiminto "Uranosoitin" aktivoi koko hydrauliohjauksen. Se on aina kytkettävä päälle, jos hydraulitoimintoja kuten nosto, kääntö tai uranosoitin ohjataan näytön kautta. Uraosoittimen toimintatapa voidaan valita monitorista. Uranosoittimen toiminta liittyy hydraulisesti toimintoon "Koneen nosto". Lannoittimen säädön valintavalikko Koneen varustuksesta riippuen on valittava säiliöiden lukumäärä ja lannoitteen laji, jotta asianmukaiset valikot ja tietojensyöttömahdollisuudet näytetään näytössä: 1. Siemensäiliö - lannoitetta varten ei ole käytettävissä lisäsäiliötä. 2. Siemensäiliön lisäksi on asennettuna lisäsäiliö nestelannoitetta varten. 3. Siemensäiliön lisäksi on asennettuna lisäsäiliö kuivalannoitteelle. 4. Siemensäiliön lisäksi on käytettävissä kaksi säiliötä kuivalannoitteille. 5. Siemensäiliön lisäksi on asennettuna yksi lisäsäiliö nestelannoitteelle ja yksi lisäsäiliö kuivalannoitteelle. 6. Siemensäiliön lisäksi on asennettuna lisäsäiliö kuivalannoitteelle. Molempia säiliöitä käytetään vain kylvösiementä varten. Säiliöiden koko määritetään koneen kokoonpanoasetusten (koneen konfigurointi) yhteydessä, jotta molemmat säiliöt tyhjenisivät samanaikaisesti. Molemmat annostelulaitteet on kalibroitava. 31

34 Koneissa, joissa on kaksoissäiliö ja kaksi puhallinta, on toinen tietokone toisen puhaltimen valvontaa varten. Toisen puhaltimen kierrosluvun näyttämiseksi on vaihdettava kolmanteen annostelukäyttöön. Vaihto 1./2. annostelukäytöstä 3. annostelukäyttöön. Ekstra avainvalinta Kohdassa Ekstra avainvalinta" voidaan konfiguroida ensimmäinen työsivu. Tämä sivu luodaan ensimmäisen työsivun pohjalta ja siinä näytetään valitsemasi toiminnot. Asetus Valitse rivi Ekstra avainvalinta" ja merkitse valinta kyllä". Selaa nuolinäppäimillä viidennelle konekonfiguraation sivulle. Näet juuri konfiguroimasi työsivun. Toimintojen järjestyksen muuttaminen ja uudistaminen Sijoita kehys näppäimillä + / - siihen kohtaan, johon haluat siirtää toisen toiminnon. Toisen puhaltimen kierrosluvun näyttö Kolmannen käyttökoneiston kylvömääräksi on asetettava 0 kg/ha. Ylärivin näyttäminen ISO-väyläkelpoisissa päätteissä voidaan tässä näyttää lisätoimintoja tai kylvökoneohjelmien tärkeitä toimintoja kaikissa valikoissa. 32

35 Paina Enter -näppäintä. Näet luettelon kaikista mahdollisista toiminnoista. Puoliskonkylvö Mikäli koneessa on puoliskonohjaus, järjestelmästä riippuen on valittava ohjaus LINAK tai KÄÄNTÖ. Ajourajärjestelmä Ajourajärjestelmässä valittavana on joko "Magneetti" tai "Moottori". Magneettiläppiin on kytketty kestovirta. Moottorit saavat 3 sekunnin virran läppien sulkemiseksi, ja niiden avaamiseksi 3 sekunnin vastakkaissuuntaisen virran. Toimintojen valinnan jälkeen voi työikkuna näyttää esim. tältä. Jos valittuna on väärä järjestelmä, magneettiläppien diodit voivat särkyä tai moottoreita saatetaan ohjata kestovirralla ja ne saattavat vahingoittua. Siksi asetusta ei saa muuttaa! Siemenvirran valvonta Jos kone on varustettu siemenvirran valvonnalla, tässä on valittava vaihtoehto "Kyllä". Kun annettu arvo vahvistetaan painamalla "Enter", avautuu toinen rivi, jolle merkitään siemenvirta-antureiden määrä. Antureiden määrä Tässä annetaan asennettujen siemenvirta-antureiden määrä. Jos merkitty määrä on pienempi kuin todellisten asennettujen antureiden määrä, lukua ylittäviä antureita ei valvota. 33

36 Säiliön liittäminen Kaksoissäiliöllä varustetuissa koneissa kylvösiemen- ja lannoitesäiliöitä voidaan käyttää yhdessä kylvösiemenen kylvämiseen. Kun valittuna on "2 x kylvö", lannoitteen säädön valikkoon ilmestyy uusi rivi "Säiliösuhde". Siinä on annettava säiliöiden kokojen suhde. Sen perusteella tietokone laskee molempien annostelulaitteiden kalibrointikokeiden jälkeen tarvittavat kierrosluvut molemmille moottoreille, jotta säiliöt tyhjenisivät samanaikaisesti. Kokoonpano 2 Säiliöiden kokojen suhteen antaminen: Työleveys Anna koneen leveys metreinä kahden desimaalin tarkkuudella. Rivejä yhteensä Anna kylvövantaiden määrä. Arvo tarvitaan ajouran ollessa kytkettynä määrän vähennyksen laskentaan. Rivit FG vasen Anna koneen vasemmalta puolelta suljettujen kylvöletkujen määrä. Rivit FG oikea Anna koneen oikealta puolelta suljettujen kylvöletkujen määrä. 34

37 Kokoonpano 3 Kalibrointinäytteen syöttö suoraan Jos siemeniä tai kuiva- tai nestelannoitetta käytetään toistuvasti, vain ensimmäinen kalibrointinäyte otetaan, ja kalibrointikerroin ja sille sopiva roottori merkitään muistiin. Kun käytetään samaa siementyyppiä tai kuivatai nestelannoitetta, arvo voidaan antaa tässä suoraan. Kalibrointiarvon saa antaa suoraan ainoastaan käytettäessä ehdottomasti samaa siementyyppiä tai lannoitetta. Lisäksi on käytettävä samaa roottoria, muuten levitettävä määrä on virheellinen. Kalibrointinäyte Tässä ikkunassa voidaan suorittaa kalibrointi (ks. Kalibrointi). Ennakkoaika Roottori pyörii ennakolta annetun ajan. 5 sekuntia riittää esim. pellon kulmien kylvämiseen. Jos keskusyksikkö saa tänä aikana nopeussignaalin, keskusyksikkö ottaa säädön hoitaakseen. Kalibrointikerroin Siementen ja lannoitteen kalibrointikertoimen arvoksi annetaan kalibrointinäytteestä saatu paino grammoina / kierros. Kalibrointikerroin voidaan antaa myös suoraan kalibrointiarvona - ks. "Kalibrointinäytteen syöttö suoraan". Jos kone on varustettu nestelannoittimella, kalibrointikertoimeksi on annettava noin 600 impulssia/litra. Koska nestelannoitteilla on erilaiset konsistenssit (sakeudet), todellinen levitysmäärä on sovitettava sakeuden mukaiseksi. Sen jälkeen kun on saatu ensimmäiset mitattavissa olevat tavoitemäärän ja levitetyn määrän väliset poikkeamat, niiden suuruus prosentteina lasketaan, ja kalibrointikerrointa korjataan samalla prosenttimäärällä. Poikkeama näkyy valikkosivulla Suoritustiedot" (toinen työsivu painikkeella "i") lasketun määrän (litraa) ja todellisuudessa levitetyn määrän (litraa) välisenä erona. Jos näytetty määrä on pienempi kuin todellisuudessa levitetty määrä, kalibrointikerrointa on pienennettävä, ja kääntäen. 35

38 Säätökerroin Säätökerroin vaikuttaa erilaisiin parametreihin, kuten siihen kuinka keskusyksikkö ohjaa sähkökäyttöä kiihdytettäessä, kuorman muutosten yhteydessä, annosteluakselin pyöriessä epätasaisesti, viljan jumiutuessa tai tavoitemäärän saavuttamisen jälkeen. Kokemus on osoittanut, että sopiva säätökerroin on 0,5-1. Normaaleissa" kylvöissä eroa tuskin huomaa. Kylvettäessä viljaa, jolla esim. on taipumusta jumiutua (pavut) tai joka voi aiheuttaa muita häiriöitä, saattaa olla eduksi muuttaa kerrointa alemmaksi jopa arvoon 0,1. Lannoitemoottori Valikosta Lannoitemoottori voidaan valita lannoitemoottorin käytöksi joko sähköinen" tai hydraulinen". Pääsääntöisesti valitaan sähköinen. Sähkömoottoriin on rakennettuna samanlainen annostelukäyttö kylvössä. Käytettäessä tiettyjä erityissovelluksia, kuten hydraulisesti käytettävää ja proportionaaliventtiilillä ohjattavaa etutankkia ja ruuviannostusta, on valittava hydraulinen moottori. Lannoitteenvähennys Lannoitteenvähennyksellä voidaan määrittää, pitääkö ajouran ollessa kytkettynä vähentää myös kuiva- tai nestelannoitteen määrää suhteessa. Työnäytössä näytetään hydraulikäyttö ruuviannostelun symbolilla ottovirran symbolin sijaan. Käyttö, kalibrointinäytteen otto jne. ovat identtisiä sähkökäytön kanssa. 36

39 Kokoonpano metrin matkan ajaminen Kytke kalibrointiohjelma päälle. Aloita kalibrointi painamalla liikennevalo-painiketta. Avautuu uusi valikko. Tälle valikkosivulle syötetään nopeus-, akselienvalvonta- ja puhallintiedot. Nopeudeksi on annettava 100 metrin matkan impulssien määrä. Arvo toimii laskentaperusteena nopeusnäytölle, pinta-alan laskennalle ja siementen ja lannoitteen määrän säädölle. Impulssien määrä voidaan antaa suoraan (n. 9700). Tarkan arvon saamiseksi on ajettava 100 metrin matka otettaessa kone käyttöön ja myöhemmin tarkastuksia varten. Aja traktorilla. Impulssit lasketaan ja näytetään. Pysähdy 100 metrin merkin kohdalla. Vahvista impulssit (n. 9700) painamalla OK - näppäintä. Arvo tallennetaan, ja sitä käytetään kaikissa laskelmissa. 37

40 Akselien valvonta Järjestelmä osaa näyttää kahden akselin kierrosluvut ja valvoa niitä. Anna sitä varten painikkeilla + ja - halutut vähimmäiskierrosluvut. Anna kummallekin akselille impulssien määrä / kierros. Jos vähimmäiskierrosluku alitetaan, kuulet hälytysäänimerkin ja näet ilmoituksen. Puhaltimen valvonta Puhaltimen valvonnassa voidaan vähimmäiskierrosluvun lisäksi antaa myös maksimikierrosluku, ja valvoa molempia. Myös puhaltimessa on annettava impulssien määrä / kierros (2). Kun raja-arvo alitetaan tai ylitetään, siitä hälytetään äänimerkillä ja näyttöilmoituksella. Säätökerroin Säätökertoimella ei vielä ole toimintoa. 38

41 Ajourarytmit Ajourarytmi yleensä ja ajourarytmin valinta. R-nro" tarkoittaa vain taulukon numeroita, eikä sillä ole mitään tekemistä rytmin kanssa. Rytmin valinta Sarake A: Sarake B: Sarake C: Sarake D: Sarake E: Kylvökoneen työleveys Ruiskun työleveys Yksittäisten kylvöja ruiskutusuri en yleiskuva Rytmin syöttö keskusyksikössä Läppien sijainti koneessa Etsi piirroksesta kylvökoneen työleveys (A) ja lisäksi ruiskutusleveys (B). Sarakkeessa (C) näkyvät yksittäiset kylvö- ja ruiskutusurat ajouran uranumeroineen. Sarakkeessa (D) näkyy rytmin numero ja sarakkeessa (E) läppien asema. Taulukossa on esitetty rytmien numerot, ja ne voidaan valita siitä. Merkitse ensimmäinen rivi painikkeilla + ja - ja paina "Return". Näkyviin tulee rytmitaulukko. "Pituus" osoittaa sen urien määrän, johon mennessä rytmi toistetaan. Kentissä "vasen" tai "oikea" näytetään niiden urien numerot, joihin kylvöletkut on lukittu. Rytmi riippuu kylvökoneen leveydestä ja hoitokoneen (ruiskun) työleveydestä. Piirroksesta nähdään, minkä rytmin kyseinen yhdistelmä vaatii. Kun rytmin numero on valittu taulukosta, rytmi näytetään ensimmäisellä rivillä. Toiselle riville, jonka R-nro on 999, voidaan antaa vapaasti ohjelmoitava rytmi. Valitse rytmin numero painikkeilla + ja - ja vahvista painamalla "Return". Numero otetaan käyttöön ja näytetään ensimmäisellä rivillä. 39

42 Vapaa rytminsyöttö Jos numerot on otettu luettelosta, toisen puoliskon aloitusnumero on seuraava tai edeltävä numero. Annettaessa numero 999 täytyy tavallisesti vaihtaa vasemman ja oikean puolen kenttien luvut keskenään. Varmista aina, että kääntö on asennettu toisen puolen aloitusta vastaavasti! Joillakin työleveyksillä voidaan valita puolella työleveydellä ylikylvön, vaihtoehdon "Liityntäajo" tai ruiskun osaleveyden poiskytkennän välillä. Ylikylvetyt alueet merkitään varjostettuina. Valinta riippuu läppien asemasta koneessa. Valinnalla 999 aktivoidaan ohjelmoitava rytmi. Toiselle riville merkitään rytmin pituus ja uranumerot. Kaikki annetut rytminumerot ovat työn aloittamista varten vasemmasta pellonreunasta. Jos työ aloitetaan oikeasta pellonreunasta, numerot on vastaavasti muutettava. 40

43 Entw A B C D E ,5 m S S ,50 m S ,5 m S ,50 m ,5m S ,5 m ,50 m S Datum 41 Maschine Zeichnung

44 42 A B C D E max. 2m ,5m S ,5 m S ,50 m S ,5 m S ,50 m alle ME Fahrgassenrhytmen 3m ed sept 10 Datum Entw. Maschine Zeichnung

45 A B C D E S ,5 14 1,75 m ,5 14 1,75 m S ,5 14 1,75 m S , ,5 21 3, S ,75 m ,5 28 1,75 m S , ,5 35 3, S ,75 m Entw. Datum 43 Maschine Zeichnung

46 44 A B C D E m 4 S S ,0 m max. 2,0 m max. 2m m 1m m S S ,0 m max. 2m 1m 1m Datum Entw. Maschine Zeichnung alle ME Fahrgassenrhytmen 4 m ed sept 10

47 A B C D E 1-2 S ,0 m ,5 m 1,5 m 1,5 m S ,0 m 1-1,5 m 1,5 m m m ,5 m 1,5 m m S ,5 m 1,5 m ,5 m S ,0 m Datum 45 Maschine Zeichnung Entw.

48 46 A B C D E 1,5 m 1,5 m m ,5 m 1,5 m S m ,5 m 1,5 m 1,5 m S ,0 m ,0 m Datum Entw. Maschine Zeichnung alle ME Fahrgassenrhytmen 6 m ed sept 10
