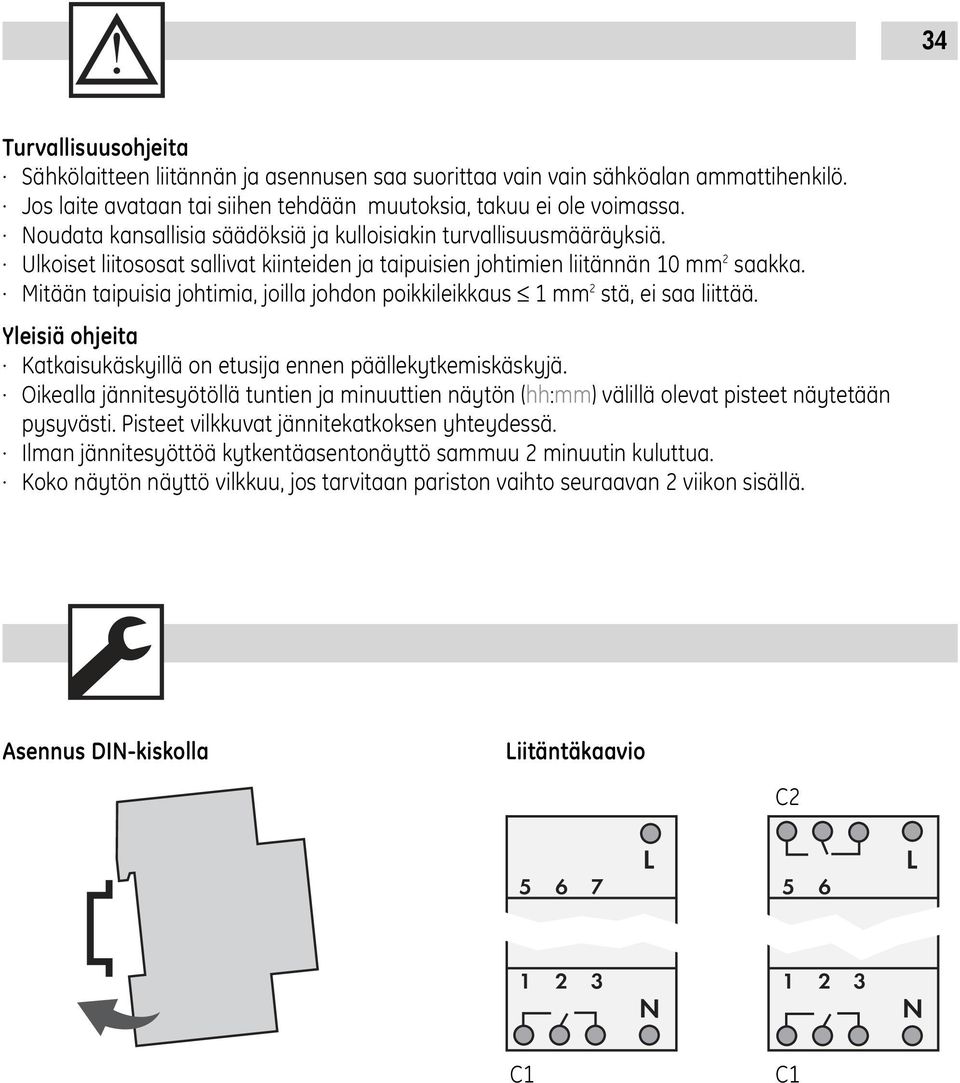

1 34 Turvallisuusohjeita Sähkölaitteen liitännän ja asennusen saa suorittaa vain vain sähköalan ammattihenkilö. Jos laite avataan tai siihen tehdään muutoksia, takuu ei ole voimassa. Noudata kansallisia säädöksiä ja kulloisiakin turvallisuusmääräyksiä. Ulkoiset liitososat sallivat kiinteiden ja taipuisien johtimien liitännän 10 mm 2 saakka. Mitään taipuisia johtimia, joilla johdon poikkileikkaus 1 mm 2 stä, ei saa liittää. Yleisiä ohjeita Katkaisukäskyillä on etusija ennen päällekytkemiskäskyjä. Oikealla jännitesyötöllä tuntien ja minuuttien näytön (hh:mm) välillä olevat pisteet näytetään pysyvästi. Pisteet vilkkuvat jännitekatkoksen yhteydessä. Ilman jännitesyöttöä kytkentäasentonäyttö sammuu 2 minuutin kuluttua. Koko näytön näyttö vilkkuu, jos tarvitaan pariston vaihto seuraavan 2 viikon sisällä. Asennus DIN-kiskolla Liitäntäkaavio C L 5 6 L N N

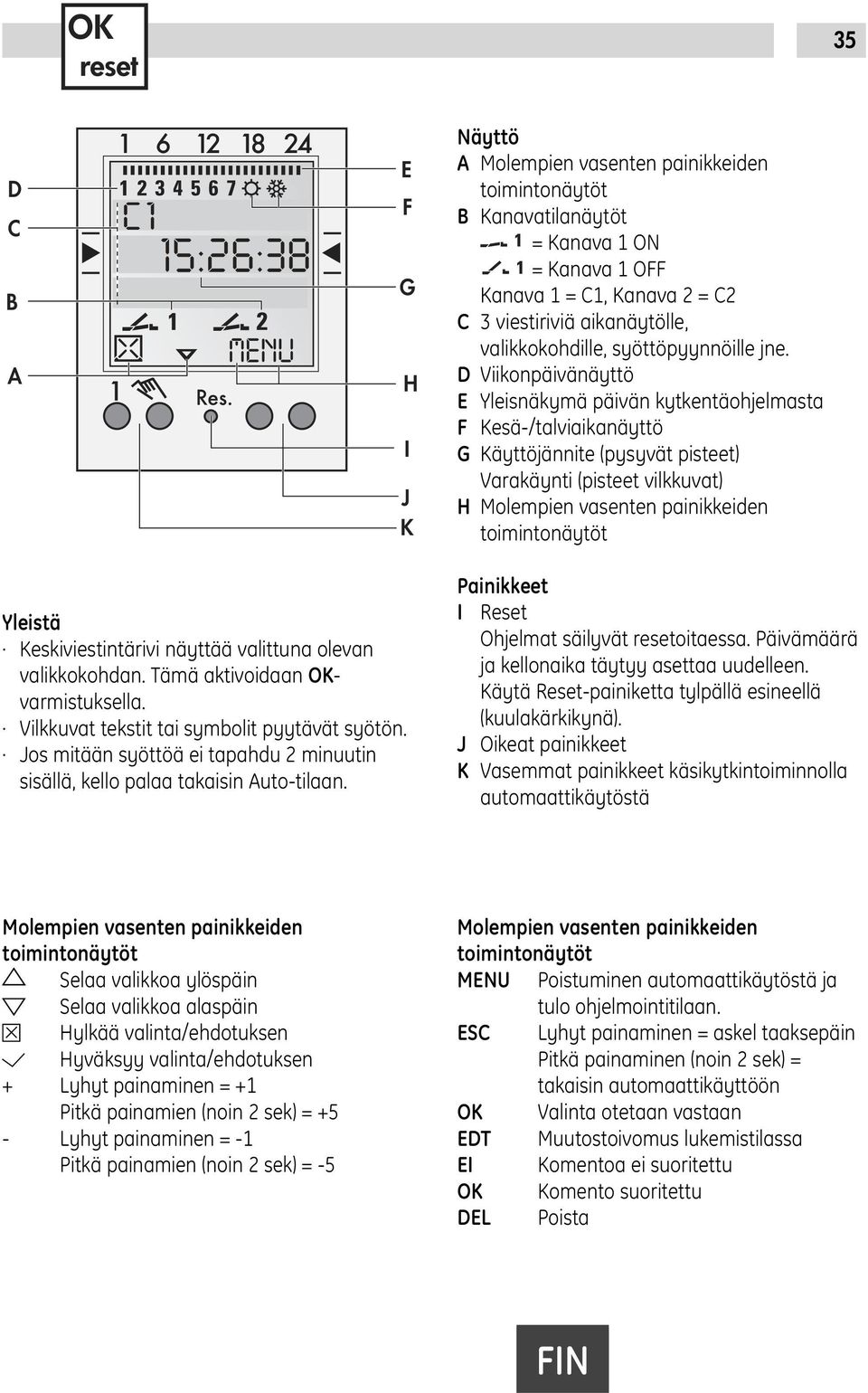

2 reset 35 D C B A :26:38 Res. E F G H I J K Näyttö A Molempien vasenten painikkeiden toimintonäytöt B Kanavatilanäytöt = Kanava 1 ON = Kanava 1 OFF Kanava 1 =, Kanava 2 = C2 C 3 viestiriviä aikanäytölle, valikkokohdille, syöttöpyynnöille jne. D Viikonpäivänäyttö E Yleisnäkymä päivän kytkentäohjelmasta F Kesä-/talviaikanäyttö G Käyttöjännite (pysyvät pisteet) Varakäynti (pisteet vilkkuvat) H Molempien vasenten painikkeiden toimintonäytöt Yleistä Keskiviestintärivi näyttää valittuna olevan valikkokohdan. Tämä aktivoidaan varmistuksella. Vilkkuvat tekstit tai symbolit pyytävät syötön. Jos mitään syöttöä ei tapahdu 2 minuutin sisällä, kello palaa takaisin Auto-tilaan. Painikkeet I Reset Ohjelmat säilyvät resetoitaessa. Päivämäärä ja kellonaika täytyy asettaa uudelleen. Käytä Reset-painiketta tylpällä esineellä (kuulakärkikynä). J Oikeat painikkeet K Vasemmat painikkeet käsikytkintoiminnolla automaattikäytöstä Molempien vasenten painikkeiden toimintonäytöt Selaa valikkoa ylöspäin Selaa valikkoa alaspäin Hylkää valinta/ehdotuksen Hyväksyy valinta/ehdotuksen + Lyhyt painaminen = +1 Pitkä painamien (noin 2 sek) = +5 - Lyhyt painaminen = -1 Pitkä painamien (noin 2 sek) = -5 Molempien vasenten painikkeiden toimintonäytöt Poistuminen automaattikäytöstä ja tulo ohjelmointitilaan. ESC Lyhyt painaminen = askel taaksepäin Pitkä painaminen (noin 2 sek) = takaisin automaattikäyttöön Valinta otetaan vastaan EDT Muutostoivomus lukemistilassa Komentoa ei suoritettu Komento suoritettu DEL Poista FIN

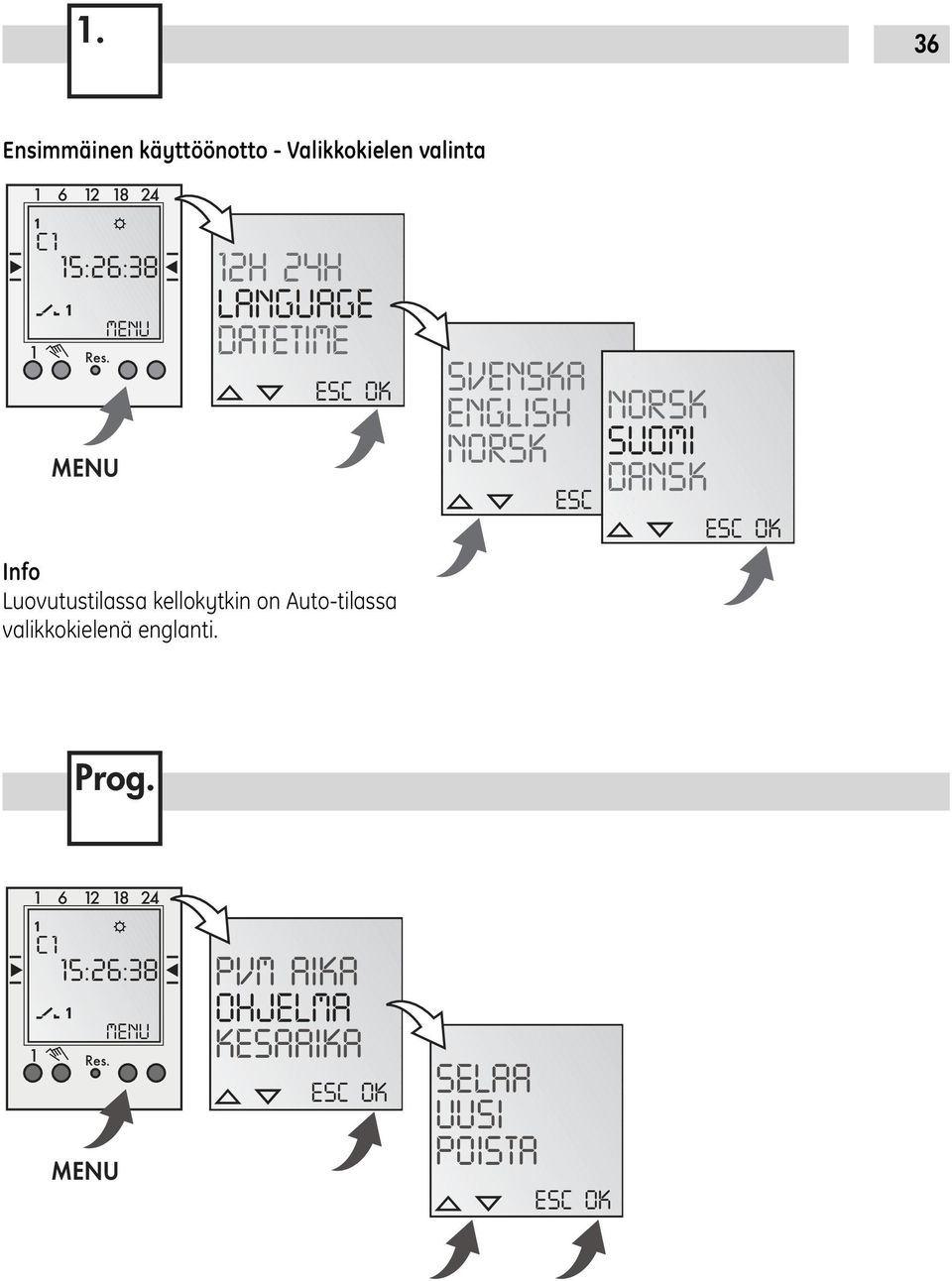

3 1. 36 Ensimmäinen käyttöönotto - Valikkokielen valinta :26:38 Res. 12H 24H LANGUAGE ESC DATETIME ESC Luovutustilassa kellokytkin on Auto-tilassa valikkokielenä englanti. SVENSKA ENGLISH NORSK ESC NORSK SUOMI DANSK ESC Prog :26:38 Res. PVM AIKA OHJELMA KESAAIKA ESC SELAA UUSI ESC

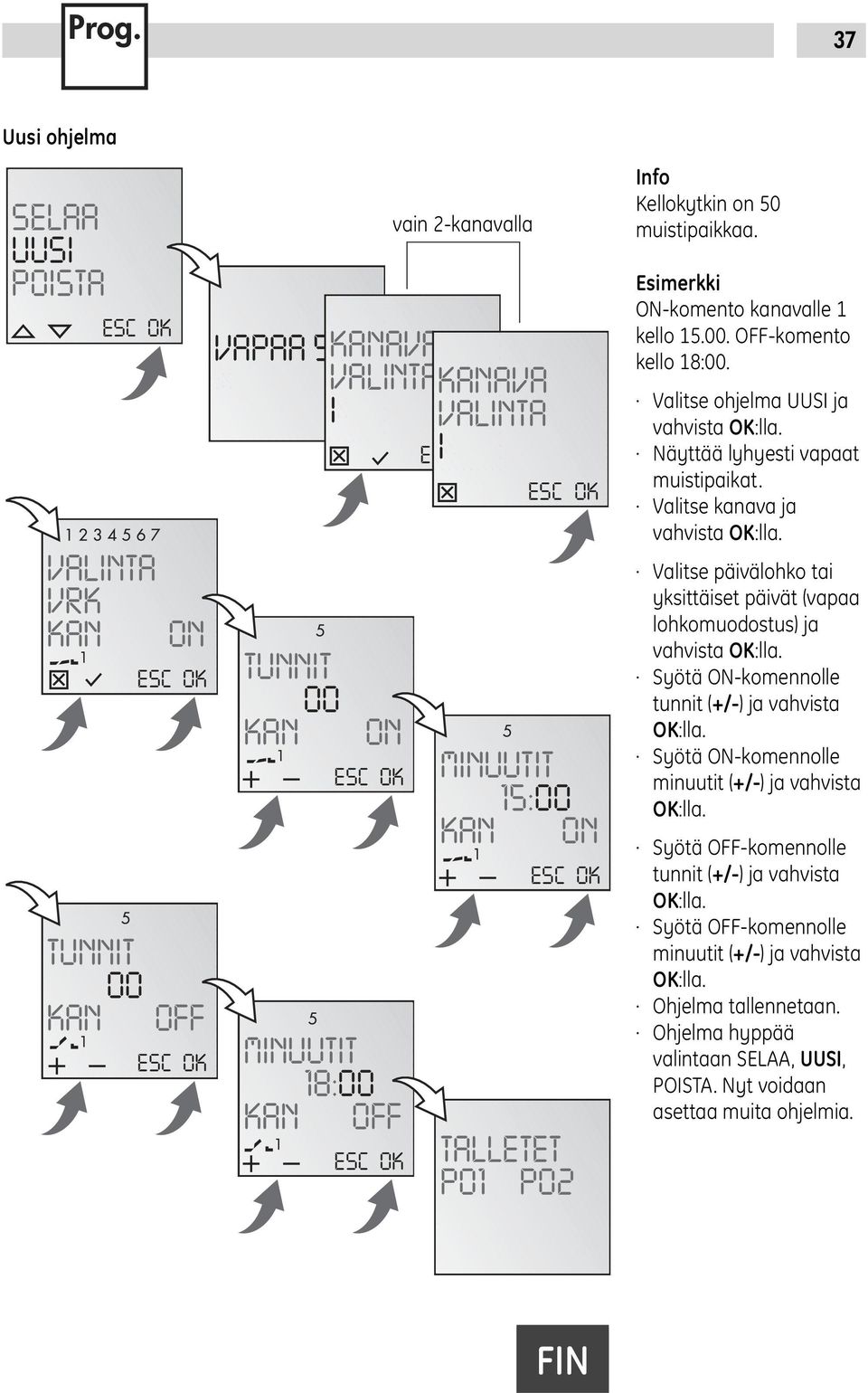

4 Prog. 37 Uusi ohjelma SELAA UUSI VALINTA VRK KAN TUNNIT 00 KAN ESC ON ESC OFF ESC VAPAA 50 KANAVA VALINTAKANAVA I VALINTA I TUNNIT 00 KAN ON ESC MINUUTIT 18:00 KAN OFF ESC vain 2-kanavalla ESC ESC MINUUTIT 15:00 KAN ON ESC TALLETET P01 P02 Kellokytkin on 50 muistipaikkaa. Esimerkki ON-komento kanavalle 1 kello OFF-komento kello 18:00. Valitse ohjelma UUSI ja vahvista :lla. Näyttää lyhyesti vapaat muistipaikat. Valitse kanava ja vahvista :lla. Valitse päivälohko tai yksittäiset päivät (vapaa lohkomuodostus) ja vahvista :lla. Syötä ON-komennolle tunnit (+/-) ja vahvista :lla. Syötä ON-komennolle minuutit (+/-) ja vahvista :lla. Syötä OFF-komennolle tunnit (+/-) ja vahvista :lla. Syötä OFF-komennolle minuutit (+/-) ja vahvista :lla. Ohjelma tallennetaan. Ohjelma hyppää valintaan SELAA, UUSI,. Nyt voidaan asettaa muita ohjelmia. FIN

5 Prog. 38 Ohjelman katselu, työstäminen SELAA UUSI ESC ON P01 15:00 HH:MM OFF EDT P02 18:00 HH:MM EDT Ohjelmavaiheiden läpi voidaan selata nuolella. ( ) Kutakin ohjelmaa voidaan työstää painamalla EDT. Menettelytapa vastaa uuden ohjelman päälle asettamista. Kaikkien ohjelmien sulkeminen UUSI SELAA ESC KAIKKI VARMISTA :llä on mahdollista sulkea kaikki ohjelmat Ohjelmat voidaan sulkea yksitellen painamalla. Yksittäisten ohjelmien sulkeminen KAIKKI ON P01 15:00 HH:MM DEL VARMISTA Yksittäisiä ohjelmia suljettaessa kaikki siihen kuuluvat ohjelmavaiheet suljetaan (esim. P01 ON ja P02 OFF).

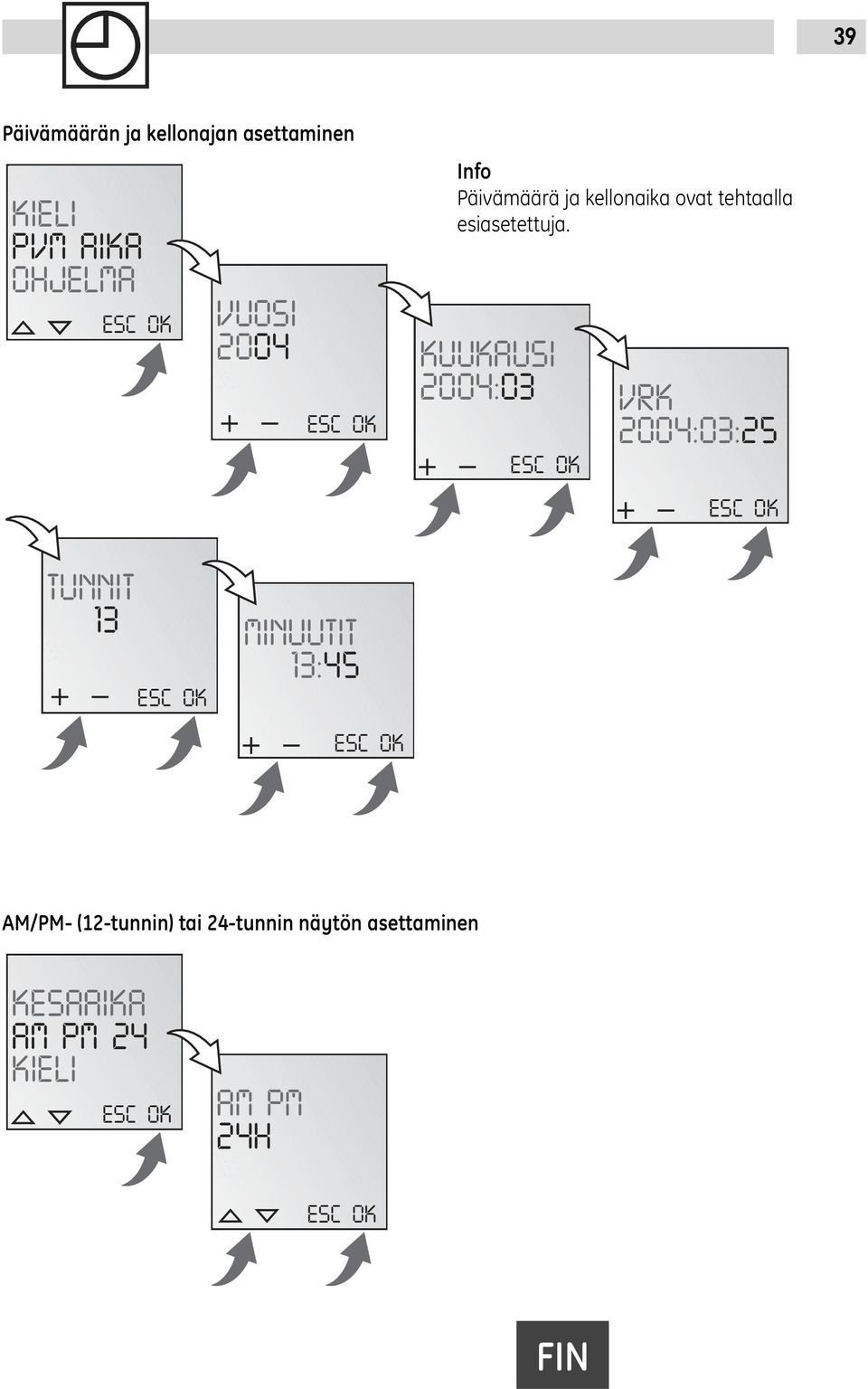

6 39 Päivämäärän ja kellonajan asettaminen KIELI PVM AIKA OHJELMA ESC VUOSI 2004 ESC Päivämäärä ja kellonaika ovat tehtaalla esiasetettuja. KUUKAUSI 2004:03 ESC VRK 2004:03:25 ESC TUNNIT 13 ESC MINUUTIT 13:45 ESC AM/PM- (12-tunnin) tai 24-tunnin näytön asettaminen KESAAIKA AM PM 24 KIELI ESC AM PM 24H ESC FIN

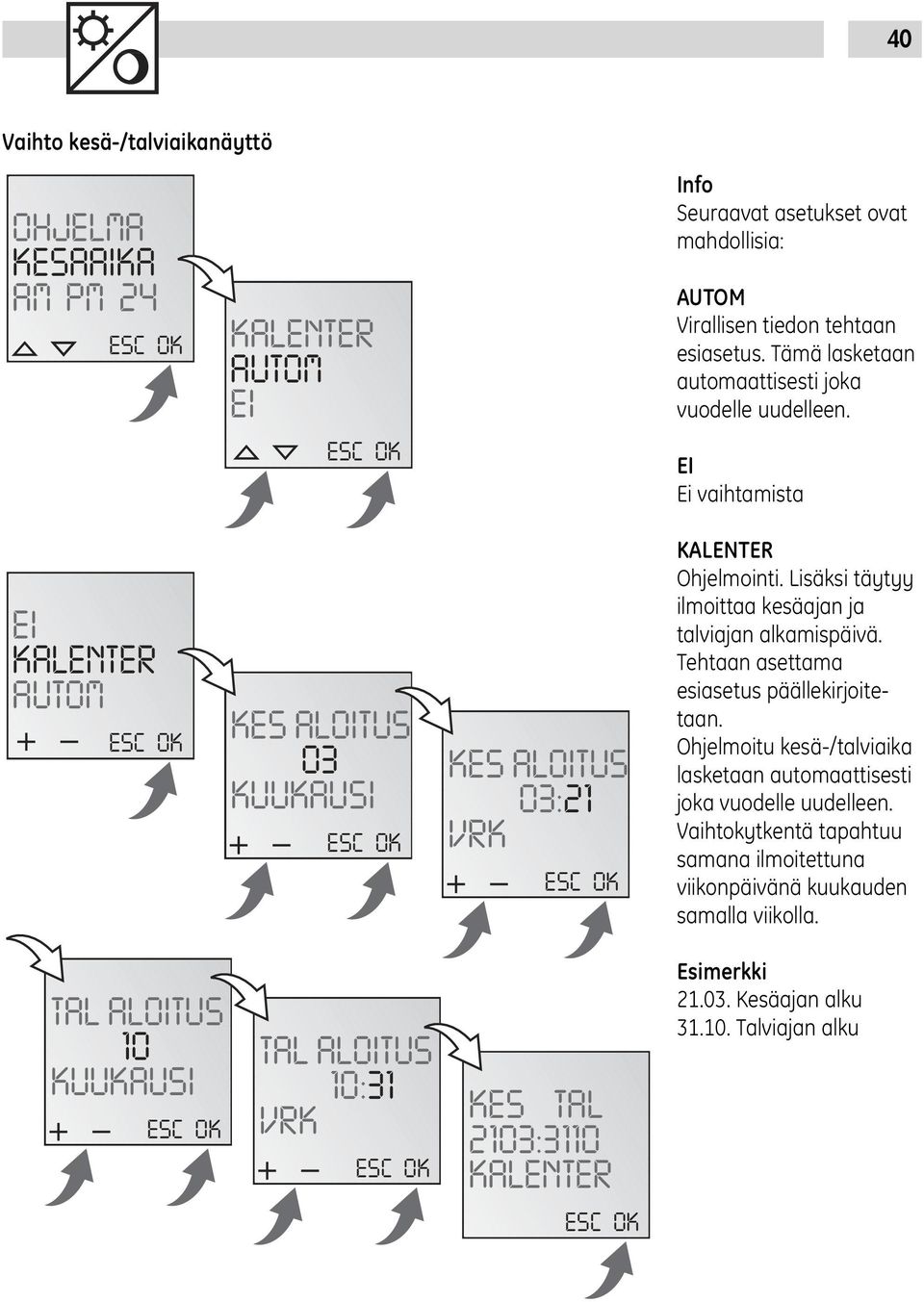

7 40 Vaihto kesä-/talviaikanäyttö OHJELMA KESAAIKA AM PM 24 ESC KALENTER AUTOM ESC Seuraavat asetukset ovat mahdollisia: AUTOM Virallisen tiedon tehtaan esiasetus. Tämä lasketaan automaattisesti joka vuodelle uudelleen. Ei vaihtamista KALENTER AUTOM ESC KES ALOITUS 03 KUUKAUSI ESC KES ALOITUS 03:21 VRK ESC KALENTER Ohjelmointi. Lisäksi täytyy ilmoittaa kesäajan ja talviajan alkamispäivä. Tehtaan asettama esiasetus päällekirjoitetaan. Ohjelmoitu kesä-/talviaika lasketaan automaattisesti joka vuodelle uudelleen. Vaihtokytkentä tapahtuu samana ilmoitettuna viikonpäivänä kuukauden samalla viikolla. TAL ALOITUS 10 KUUKAUSI ESC TAL ALOITUS 10:31 VRK ESC KES TAL 2103:3110 KALENTER Esimerkki Kesäajan alku Talviajan alku ESC

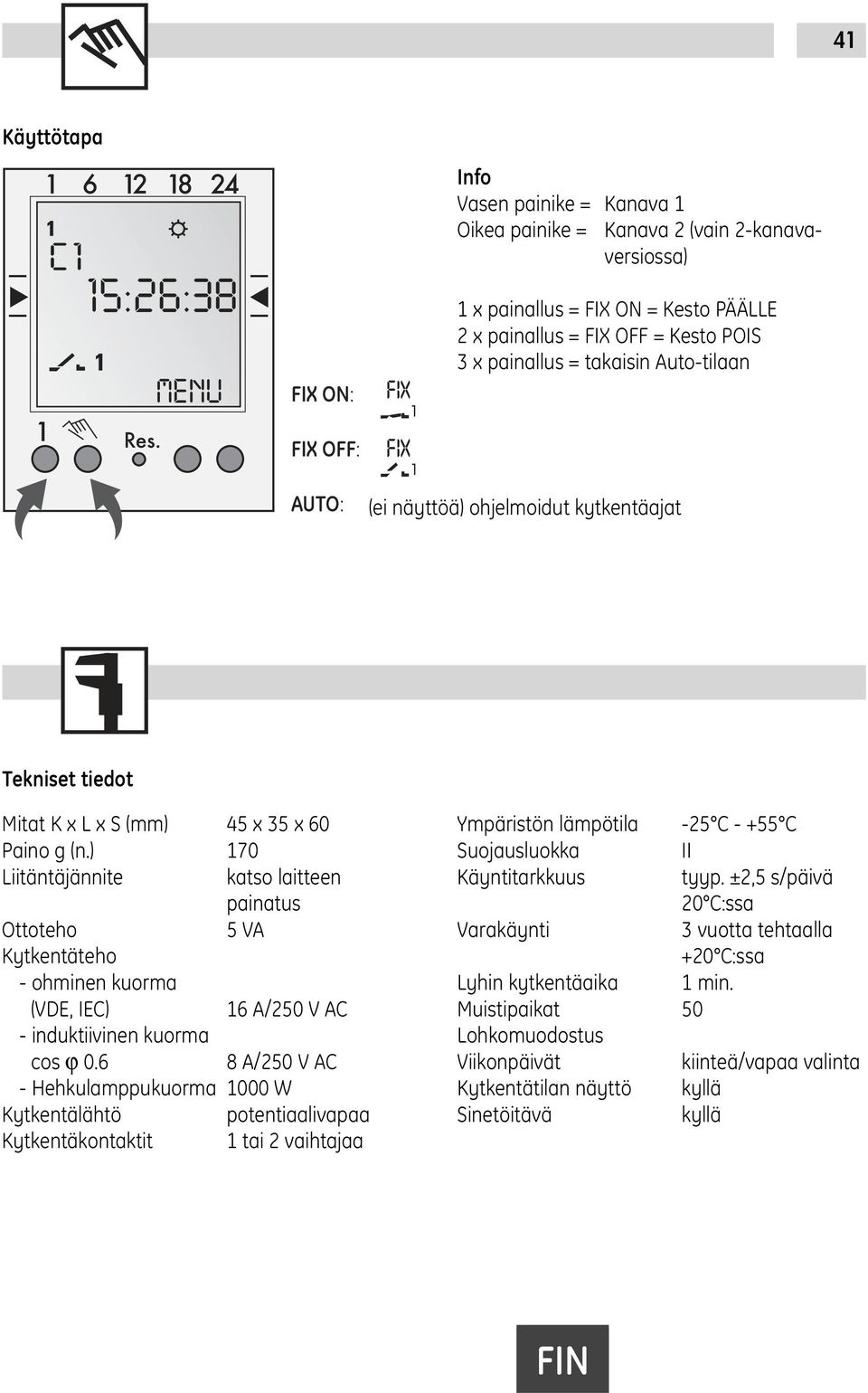

8 41 Käyttötapa :26:38 Vasen painike = Kanava 1 Oikea painike = Kanava 2 (vain 2-kanavaversiossa) 1 Res. FIX ON: FIX OFF: FIX FIX 1 x painallus = FIX ON = Kesto PÄÄLLE 2 x painallus = FIX OFF = Kesto POIS 3 x painallus = takaisin Auto-tilaan AUTO: (keine (ei näyttöä) Anzeige) ohjelmoidut program kytkentäajat Tekniset tiedot Mitat K x L x S (mm) 45 x 35 x 60 Paino g (n.) 170 Liitäntäjännite katso laitteen painatus Ottoteho 5 VA Kytkentäteho - ohminen kuorma (VDE, IEC) 16 A/250 V AC - induktiivinen kuorma cos ϕ A/250 V AC - Hehkulamppukuorma 1000 W Kytkentälähtö potentiaalivapaa Kytkentäkontaktit 1 tai 2 vaihtajaa Ympäristön lämpötila -25 C C Suojausluokka II Käyntitarkkuus tyyp. ±2,5 s/päivä 20 C:ssa Varakäynti 3 vuotta tehtaalla +20 C:ssa Lyhin kytkentäaika 1 min. Muistipaikat 50 Lohkomuodostus Viikonpäivät kiinteä/vapaa valinta Kytkentätilan näyttö kyllä Sinetöitävä kyllä FIN
