HORSCH DrillManager ME

Koko: px
Aloita esitys sivulta:

Download "HORSCH DrillManager ME"

Transkriptio

1 06/2008 Uudenaikaisen maankäsitelyn ja kylvötekniikan spesialisti HORSCH DrillManager ME Art.: fi Käyttöohje Lue käyttöohje huolellisesti ennen käyttöönottoa! Säilytä käyttöohje!

2

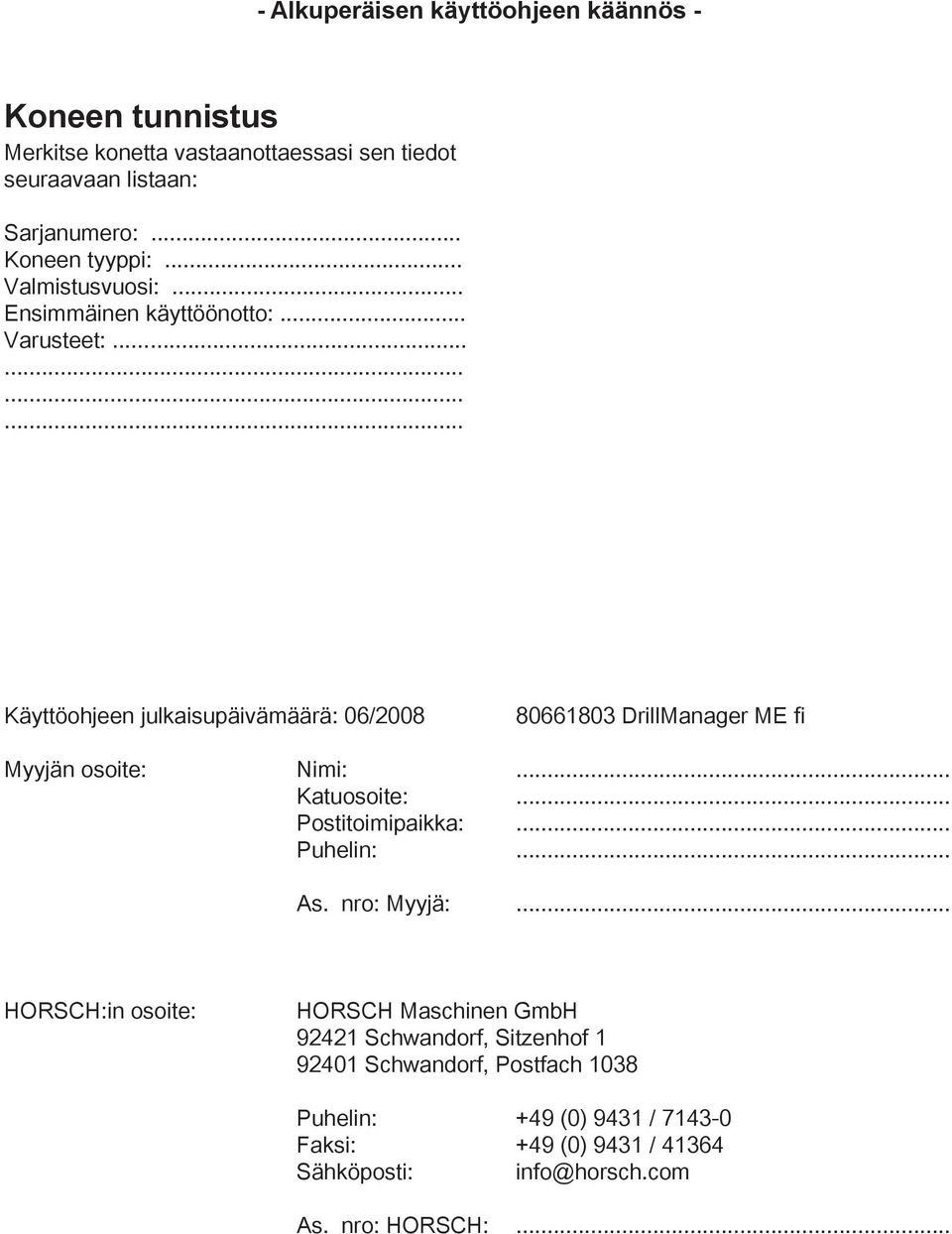

3 - Alkuperäisen käyttöohjeen käännös - Koneen tunnistus Merkitse konetta vastaanottaessasi sen tiedot seuraavaan listaan: Sarjanumero:... Koneen tyyppi:... Valmistusvuosi:... Ensimmäinen käyttöönotto:... Varusteet: Käyttöohjeen julkaisupäivämäärä: 06/ DrillManager ME fi Myyjän osoite: Nimi:... Katuosoite:... Postitoimipaikka:... Puhelin:... As. nro: Myyjä:... HORSCH:in osoite: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Puhelin: +49 (0) 9431 / Faksi: +49 (0) 9431 / Sähköposti: info@horsch.com As. nro: HORSCH:...

4 Sisällysluettelo DrillManager ME...2 Kuvaus...2 Koneen johdinnippu...5 DrillManagerin asennus...6 DrillManagerin asennus ISO-väylä-malliin..6 Monitori...7 Käyttö...7 Monitori- ja järjestelmäasetus...8 Näyttö työikkuna...10 Toimintosymbolit...11 Uranosoitin- ja hydrauliikkaohjaus...12 Puoliskon poiskytkentä...13 Kalibrointinäyte...15 Roottorin valinta...18 Kylvön tarkistus (Saat Check)...21 Tehotiedot...21 Konetietojen antaminen...22 Ajourarytmit...28 Siemenvirran valvonta...36 FGS-anturinumeroiden antaminen...36 Herkkyyden säätö...37 Siemenvirran valvonta...37 Hälytysilmoitus...38 Siemenvirtadiagnoosi...38 Diagnoosiohjelma...39 Hälytysnäyttö...41

5

6 DrillManager ME HORSCH DrillManager ME on elektroninen ohjausyksikkö kylvökoneille ja niiden komponenteille. Se säätää, valvoo ja ohjaa kaikkia kylvökoneeseen kytkettyjä komponentteja. Ota DrillManager käyttöön vasta, kun olet lukenut käyttöohjeet ja perehtynyt laitteen käyttöön. Kaikki komponentit ja anturit on kytketty keskusyksikköön ja monitoriin johdinnipulla. Keskusyksikkö ottaa vastaan informaation, käsittelee sen ja näyttää käyttötilanteet ja tiedot monitorissa. Jos annetut tai kiinteät arvot ylitetään tai alitetaan tai tapahtuu häiriö, monitorilla näytetään siitä ilmoitus. Tällöin näytetään kyseinen komponentti tai ylitetty raja-arvo. Maatalouskoneiden käytöstä säädettyjä työsuojelumääräyksiä ja muita yleisesti hyväksyttyjä turvatekniikkaan ja työterveyteen liittyviä sääntöjä ja määräyksiä on noudatettava. Kuvaus HORSCH DrillManager ME on täydellinen järjestelmä, jonka saa käynnistää vasta kun varustelun mukaiset komponentit on kytketty siihen. Täydellisenä siihen kuuluvat seuraavaat komponentit: Keskusyksikkö Monitori Seuraaviin laitteisiin (varustelusta riippuen) kuuluvat rakenneryhmät: Yhdestä kolmeen annostelulaitetta siemenille, lannotteille tai nestelannotteille Hydraulinen ohjaus nostolle, käännölle ja uraosoittimen ohjaukselle Puoliskonkylvö Siemenvirran valvonta Anturit seuraaviin tarkoituksiin: Puhaltimet Ajonopeus (tutka) Säiliön tyhjenemisen ilmoitin (2 kanavaa) Työsignaaliliitäntä Kalibrointikytkin Keskusyksikkö (ensimmäinen malli) Mallista riippuen koneeseen on asennettu yksi tai kaksi keskusyksikköä. Keskusyksikössä olevassa tarrassa kerrotetaan laitteiston ja ohjelmiston versio. Huolto Järjestelmä on huoltovapaa. Vain konetta pestäessä on varottava keskusyksikköä ja kaapeliliitoksia. Keskusyksikköä, pistotulppaa ja sähköisiä osia ei saa pestä korkeapainepesurilla tai suoralla vesisuihkulla.

7 Keskusyksikön kuvaus Ensimmäisen mallin keskusyksikköä, tunnistettavissa alumiinikansistaan, voidaan käyttää ohjelmaversiolla 4.xx. Mustilla muovikansilla varustetuissa keskusyksiköissä on version 8.xx ohjelmat. Näitä keskusyksiköitä voidaan käyttää ECOpäätteillä, ulkoisilla ISO-väyläpäätteillä ja ISOväylä-kelpoisilla traktoripäätteillä. Nro (vakiokeskusyksikkö) Kaikissa koneissa, joissa on asennettu keskusyksikkö; Voi ohjata kahta annostelulaitetta; On aina ohjelmoitu kantaversio 8.xx 49; kaapelitulo: 16-nap. pistotulppa; Nro (kaksoiskeskusyksikkö) Asennettu kaikkiin koneisiin, joissa on kaksi keskusyksikköä pääkeskusyksikköinä; Voi ohjata toisella keskusyksiköllä kolmea annostelulaitetta tai kahta annostelulaitetta ja Maistroa; On aina ohjelmoitu kantaversio 8.xx 49; kaapelitulo: Kaksi 16-nap. pistotulppaa Nro (lisäkeskusyksikkö) Käytetään koneissa, joissa on kaksi keskusyksikköä toisena keskusyksikkönä Tukee pääkeskusyksikköä kolmannen annostelulaitteen ohjauksessa Siihen on aina ohjelmoitu oheisversio 8.xx 4a kaapelitulo: 16-nap. pistotulppa Keskusyksikkö (uusi malli), jossa yksi ja kaksi 16- napaista pistotulppaa Kahden keskusyksikön koneet Kolmen annostelulaitteen koneissa asennetaan kaksi keskusyksikköä koneeseen ja liitetään kiinteästi kaapelilla. Kylvökoneissa, jotka liitetään lisäannostelulaitteeseen esim. DuoDrilliin tai Maistroon, liitetään molempien koneiden keskusyksiköt 16-napaisella pistotulpalla. Tämän liitännän rasiaan on integroitu ISO-väyläsulku ja sen tähden se voidaan korvata korjausten yhteydessä vain alkuperäiskaapelilla. Keskusyksikön malli Keskusyksikkömalleja on kolme, joista kahta mallia ei voi optisesti erottaa toisistaan. Sen tähden on korjaustöissä ehdottomasti katsottava artikkelinumero. Ohjelmat Ohjelmat tunnistetaan loppuosasta esim. 8.xx 49 kantaversiolle ja 8.xx 4a oheisversiolle. Loppuosa näkyy vain ohjelmoitaessa. Koneissa, joissa on kaksoiskeskusyksiköt ei keskusyksiköiden vanhaa ja uutta mallia saa yhdistää keskenään. Vanhojen keskusyksiköiden vaihdossa on mahdollisesti vaihdettava molemmat keskusyksiköt. Molempien keskusyksiköiden ohjelmienkin on oltava samaa versiota, esim vain a kanssa. Jos ohjelmaversioita yhdistellään väärin, voi esiintyä virheitä tai toimintahäiriöitä.

8 Kaapelivaraus 42 navan pistotulpassa Nastanro Väri Toiminto Väri / osan nro hasi Puolisko signaali oikea 3 3 vhru Puolisko signaali vasen 4 4 sike Kierrosluku 1 (vasen) Säiliö 2 täyttöasteanturi 5 ruvi Hydr. uranmerkitsin vasen 6 vapu Hydr. uranmerkitsin oikea 2 7 vh Ura +/- oikea 1 8 ke Ura -/+ oikea 2 9 ha Ura +/- vasen 3 10 ro Ura -/+ vasen 4 11 pu Ennakonmerkintä oikea 5 12 mu Ennakonmerkintä vasen vh Moottori 1 miinus teho si ha 16 pumu Työasento signaali ru 17 keru Moottori 1 sähkönmittaus 18 puvi Puolisko signaali keskellä vh 19 vhsi Hydr. "nosto" 3 20 or Hydr. "kääntö" 4 21 kepu Nestelannoite palloventtiili +/- Puhaltimen säätö +/- 22 kemu Nestelannoite palloventtiili -/+ Puhaltimen säätö -/ vi Nestelannoite magneettiventtili 25 pusi Puolisko moottori +/ havh Puolisko moottori -/ ru Moottori 2 miinus teho si ha 29 pu Moottori plus 12 V teho 30 ruke Kalibrointikytkin signaali ru 31 vaha Moottori 2 sähkönmittaus 32 ru Anturit kaikki 12 V plus ru 33 va Anturit kaikki 0 V sähk. va 34 musi Nestelannoite signaali anturi 35 haru Moottori 2 signaali vh vh 1 ru si pu ro 36 mupu Moottori 1 signaali vh vh 37 rumu Tutka signaali vh 38 hasi Kierrosluku 2 (oikea) Annostelulaite 2 täyttöasteanturi 39 siha Puhallin signaali vh 40 vamu Säiliö 1 täyttöasteanturi vh 41 vhmu Annostelulaite 1 täyttöasteanturi 42 si Runko 0 V teho Rengas ke Suojaus (moottori) ke Kaapeleilla nastassa 4 ja 38 on kaksoisvaraus. Kaikissa konemalleissa, joissa on yksi säiliö, käytetään signaaleja näissä kaapeleissa kierroslukusignaaleina akselien valvontaan (esim. pyöröäes). Koneissa, joissa on kaksi säiliötä, käytetään tuloja säiliön ja toisen säiliön annostelulaitteen täyttöasteen valvontaan. Tätä toimintoa voidaan käyttää vain vastaavan johdinnipun kanssa. Vanhemmissa kaapelimalleissa on kaksoissäiliömalleissa käytettävä edelleen Y-kaapelia säiliön ja annostelulaitteen valvontaan. Kaapelivaraus 16-nap. pistotulpassa Nastanro Kaapelinro Toiminto Can Low 3 3 Can GND Voltin elektroniikka Voltin teho Voltin teho Voltin teho Voltin teho Can High Can EN Voltin elektroniikka Voltin teho Voltin teho Voltin teho Voltin teho vh vh

9 Koneen johdinnippu Johdinnippu on koneen tyypin mukainen. Kaikille laitteille on pistotulpat. Lian aiheuttamien häiriöiden estämiseksi kaikki avoimet pistotulpat on suljettava sokeoilla tai vastaavilla. Kaapeli, 8-nap. ajouraohjaus asetuksella "Magneetti" ("Magnet"). 1 + Kääntö oikea 2 + Kääntö oikea 3 + Kääntö vasen 4 + Kääntö vasen 5 + Ennakonmerkintä oikea 6 + Ennakonmerkintä vasen 7 - Maadoitus, kaikki 8 - Maadoitus, kaikki Kaapeli, 8-nap. ajouraohjaus asetuksella "Moottori" ("Motor"). 1 + / - Moottori oikea 2 - / + Moottori oikea 3 + / - Moottori vasen 4 - / + Moottori vasen 5 + Ennakonmerkintä oikea 6 + Ennakonmerkintä vasen 7 - Maadoitus 8 - Maadoitus Johdinnippu Kaikkien 3-nap. pistotulppien nastavaraus 1 - Maadoitus, valkoinen 2 + Plus-johdin, ruskea 3 Signaalijohdin, vihreä Pistokkeiden merkintä: A Työsignaali T1 Täyttöasteen valvonta siemensäiliö 1 T2 Täyttöasteen valvonta siemensäiliö 2 B1 Holvinmuodostus, annostelulaite 1 B2 Holvinmuodostus, annostelulaite 2 G Puhaltimet S Signaali keskiasento puoliskonohjaus D1 Kierrosluvunvalvonta, akseli 1 D2 Kierrosluvunvalvonta, akseli 2 K Palloventtiili (nestelannoite) D Virtausanturi (nestelannoite) 2-nap. lattapistoke diodilla - sulkuventtiili 6-nap. Hydrauliohjaus, "nosto", "kääntö" ja uranosoitin. 1 + Uranosoitin vasen 2 + Uranosoitin oikea 3 + Nosto / Lasku 4 + Kääntö 5 - Maadoitus, kaikki 6 - Maadoitus, kaikki 5-nap. Puoliskonkylvö 1 Säätömoottori + / - 2 Säätömoottori - / + 3 Signaali oikea 4 Signaali vasen 5 Signaalilähtö 7-nap. moottori annostelulaite 1 - harmaa ja sininen 2 + punainen ja vaaleanpunainen 3 valkoinen 4 ruskea 5 vihreä 6 keltainen

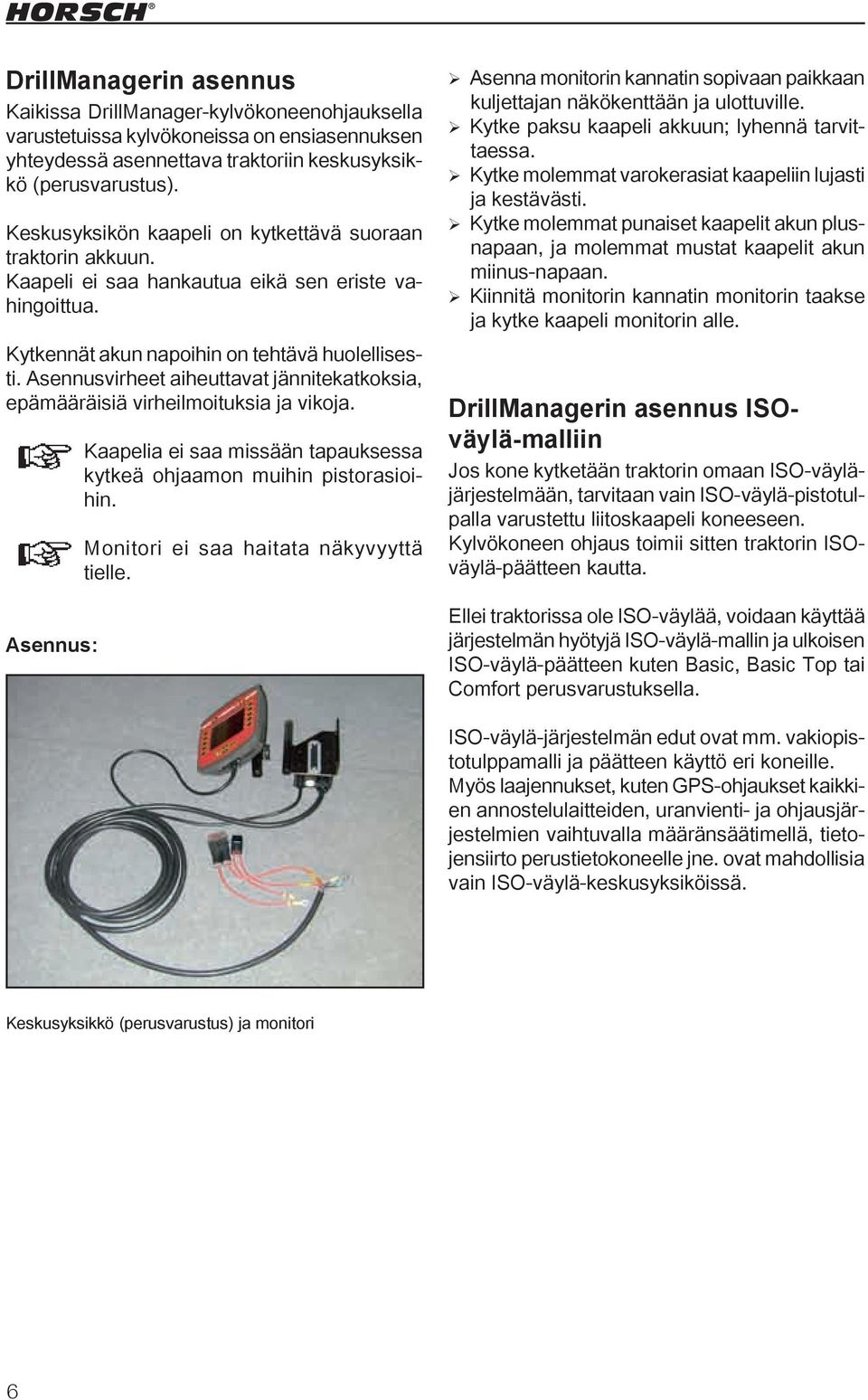

10 DrillManagerin asennus Kaikissa DrillManager-kylvökoneenohjauksella varustetuissa kylvökoneissa on ensiasennuksen yhteydessä asennettava traktoriin keskusyksikkö (perusvarustus). Keskusyksikön kaapeli on kytkettävä suoraan traktorin akkuun. Kaapeli ei saa hankautua eikä sen eriste vahingoittua. Kytkennät akun napoihin on tehtävä huolellisesti. Asennusvirheet aiheuttavat jännitekatkoksia, epämääräisiä virheilmoituksia ja vikoja. Asennus: Kaapelia ei saa missään tapauksessa kytkeä ohjaamon muihin pistorasioihin. Monitori ei saa haitata näkyvyyttä tielle. Asenna monitorin kannatin sopivaan paikkaan kuljettajan näkökenttään ja ulottuville. Kytke paksu kaapeli akkuun; lyhennä tarvittaessa. Kytke molemmat varokerasiat kaapeliin lujasti ja kestävästi. Kytke molemmat punaiset kaapelit akun plusnapaan, ja molemmat mustat kaapelit akun miinus-napaan. Kiinnitä monitorin kannatin monitorin taakse ja kytke kaapeli monitorin alle. DrillManagerin asennus ISOväylä-malliin Jos kone kytketään traktorin omaan ISO-väyläjärjestelmään, tarvitaan vain ISO-väylä-pistotulpalla varustettu liitoskaapeli koneeseen. Kylvökoneen ohjaus toimii sitten traktorin ISOväylä-päätteen kautta. Ellei traktorissa ole ISO-väylää, voidaan käyttää järjestelmän hyötyjä ISO-väylä-mallin ja ulkoisen ISO-väylä-päätteen kuten Basic, Basic Top tai Comfort perusvarustuksella. ISO-väylä-järjestelmän edut ovat mm. vakiopistotulppamalli ja päätteen käyttö eri koneille. Myös laajennukset, kuten GPS-ohjaukset kaikkien annostelulaitteiden, uranvienti- ja ohjausjärjestelmien vaihtuvalla määränsäätimellä, tietojensiirto perustietokoneelle jne. ovat mahdollisia vain ISO-väylä-keskusyksiköissä. Keskusyksikkö (perusvarustus) ja monitori

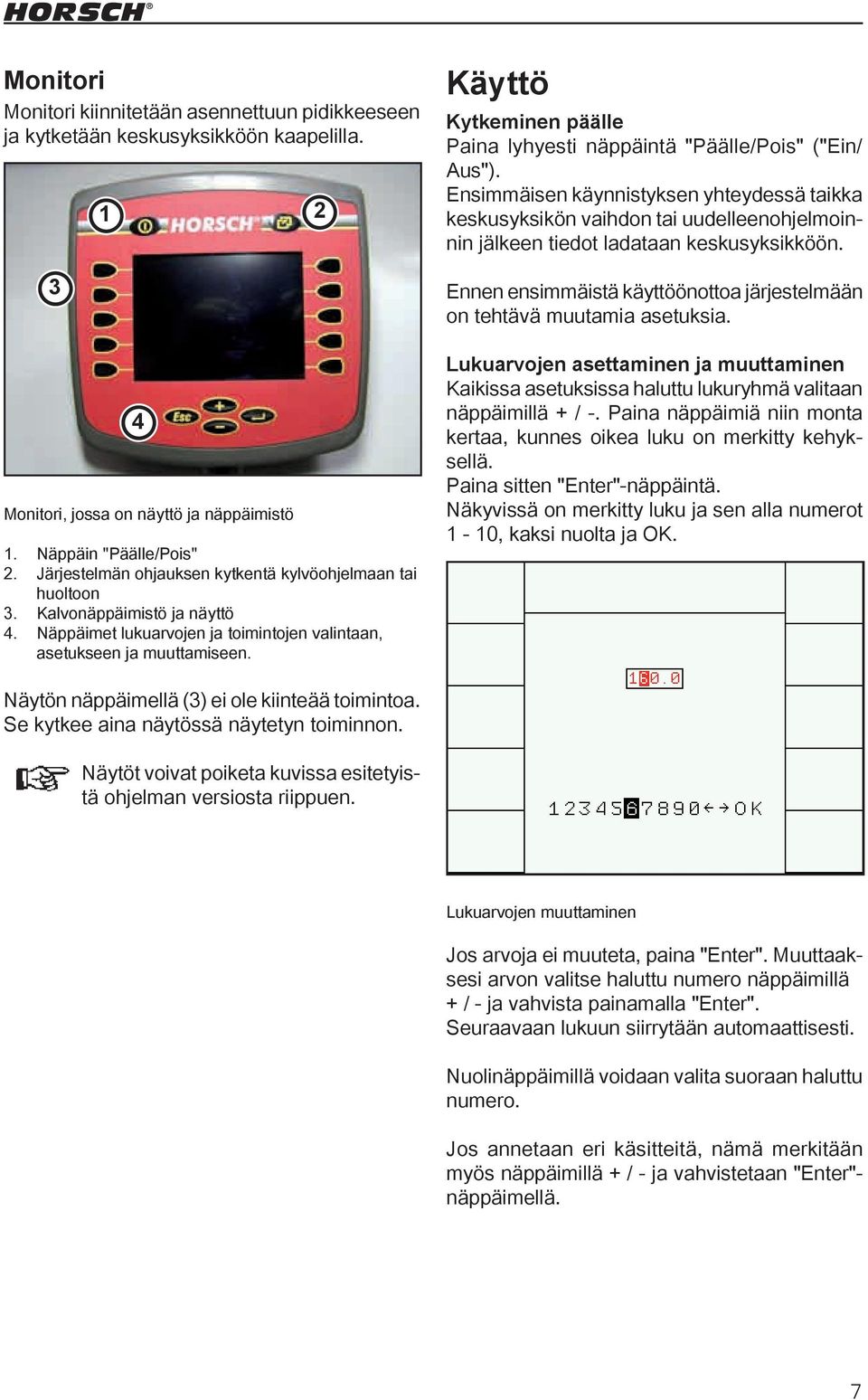

11 Monitori Monitori kiinnitetään asennettuun pidikkeeseen ja kytketään keskusyksikköön kaapelilla. Monitori, jossa on näyttö ja näppäimistö Näppäin "Päälle/Pois" Järjestelmän ohjauksen kytkentä kylvöohjelmaan tai huoltoon Kalvonäppäimistö ja näyttö Näppäimet lukuarvojen ja toimintojen valintaan, asetukseen ja muuttamiseen. Käyttö Kytkeminen päälle Paina lyhyesti näppäintä "Päälle/Pois" ("Ein/ Aus"). Ensimmäisen käynnistyksen yhteydessä taikka keskusyksikön vaihdon tai uudelleenohjelmoinnin jälkeen tiedot ladataan keskusyksikköön. Ennen ensimmäistä käyttöönottoa järjestelmään on tehtävä muutamia asetuksia. Lukuarvojen asettaminen ja muuttaminen Kaikissa asetuksissa haluttu lukuryhmä valitaan näppäimillä + / -. Paina näppäimiä niin monta kertaa, kunnes oikea luku on merkitty kehyksellä. Paina sitten "Enter"-näppäintä. Näkyvissä on merkitty luku ja sen alla numerot 1-10, kaksi nuolta ja OK. Näytön näppäimellä (3) ei ole kiinteää toimintoa. Se kytkee aina näytössä näytetyn toiminnon. Näytöt voivat poiketa kuvissa esitetyistä ohjelman versiosta riippuen. Lukuarvojen muuttaminen Jos arvoja ei muuteta, paina "Enter". Muuttaaksesi arvon valitse haluttu numero näppäimillä + / - ja vahvista painamalla "Enter". Seuraavaan lukuun siirrytään automaattisesti. Nuolinäppäimillä voidaan valita suoraan haluttu numero. Jos annetaan eri käsitteitä, nämä merkitään myös näppäimillä + / - ja vahvistetaan "Enter"- näppäimellä.

12 Monitori- ja järjestelmäasetus Kytke näppäimellä (1) järjestelmäohjaus, valitse huolto ("Service") näppäimellä (2) +/- ja paina "Return". 1 Valikko 1 Näyttöversio, esim Kylvöohjelman ohjelmaversio näkyy kylvöohjelman valikossa "diagnoosi". Valikko 2 Säädä näytön vaaleus ("Helligkeit") ja kontrasti ("Kontrast") kalvonäppäimillä. Valikko 3 Kellonajan ja päivämään asetus. 2 Selaa valikoita nuolinäppäimillä (3) ja (4) ja tee tarvittavat asetukset. Valikko 4 Muistipaikat keskusyksikössä ja monitorissa. Kun keskusyksikkö ohjelmoidaan uudelleen tai on vaihdettu, tyhjennä monitorimuisti (X) näppäimellä (5). Uudelleen käynnistettäessä ohjelma ladataan uudelleen keskusyksiköstä päätteelle Muistin tyhjennys Ennen päivitystä on suositeltavaa tallentaa kone- ja asetustiedot. Pienissä päivityksissä tiedot säilyvät. Laajoissa päivityksissä ja kun on näytettävä uusia graafeja, eivät vanhat säätö- ja tehotiedot ole mahdollisesti enää tallessa. Useissa järjestelmästä riippuvissa häiriöissä voi olla tarpeen tyhjentää tallennettu ohjelma päätteeltä ja ladata ohjelma uudelleen keskusyksiköstä käynnistämällä uudelleen.

13 Valikko 5 Kielen valinta Yksikön valinta Pituus-, pinta-ala-, tilavuus- ja määrämitoissa voidaan ohjelmaversiosta 8.17 alkaen valita metri- ja amerikkalaisten yksiköiden välillä. Näytössä tehdyn muutoksen jälkeen on pääte kytkettävä pois päältä ja uudelleen päälle. Uudelleen käynnistettäessä näkyy muutettu näyttö. Kielen valinta Avaa käytettävissä olevien kielten lista painamalla "Return". Valitse kieli näppäimillä +/- ja vahvista painamalla "Return". Kytke sen jälkeen pääte pois päältä ja uudelleen päälle. Uudelleen käynnistettäessä uusi kiele ladataan keskusyksiköstä päätteelle ja se näkyy näytössä. Tällä hetkellä käytettävissä ovat seuraavat 18 kieltä: Saksa de Englanti en Ranska fr Tanska da Puola pl Tsekki cs Romania ro Espanja es Ruotsi sv Unkari hu Serbia sr Venäjä ru Viro et Liettua lt Latvia lv Bulgaria bg Kroatia hr Suomi fi Palaa valintaan järjestelmäpainikkeella (1), valitse kylvöohjelma painikkeilla +/- ja vahvista painamalla "Return".

14 Näyttö työikkuna Päällekytkennän jälkeen avautuu aina työikkunan ensimmäinen sivu. Näytössä näkyvät tiedot riippuvat asetuksista ja varustelusta. Kolmatta työsivua tarvitaan lähinnä kalibrointiin, käytössä kylvövirran valvonnan herkkyyden säätöön ja vianetsintään tukosten sattuessa ja antureiden vikaantuessa. Kolmannen sivun työikkuna Työikkunan ensimmäinen sivu Esim.: Kytkettynä ajoura, hydraulinen uraosoittimen ohjaus ja kaksi annostelulaitetta. Työikkunoiden toinen ja kolmas sivu kytkevät kylvön aikana 10 sekunnin jälkeen automaattisesti takaisin ensimmäiselle sivulle. Ensimmäiselle sivulle pääsee myös suoraan nuolinäppäimellä Työikkunan toinen sivu Uranosoitin reunatilassa ja kylvönvalvonnassa. 10

15 Toimintosymbolit Näytön symbolit osoittavat näppäinten toiminnot. Ajouran pysäytyspainike: Kytkin estää rytmin takaisinkytkennän koneen nostamisen jälkeen. Toiminto näytetään STOPilla ajourien välissä. Ajourarytmiä siirretään jokaisella painalluksella yhden uran verran. Uran numero näytetään ajourien välissä. Ajouralla kytkettyjen urien tausta on musta. Lisäksi kylvöä suoritettaessa näytössä ei näytetä suljettuja vantaita. Jos kone on varustettu hydraulisella uraosoittimen ohjauksella, näkyy kohdassa "STOP ajoura" ("STOP Fahrgasse") tunnuksen "Ajoura +" ("Fahrgasse +") sijasta vastakkaisen uranosoittimen symboli. Tällä painikkeella voidaan nyt vaihtaa uraosoittimen puoli. Pysähdyksissä, mutta kylvötoiminnon ollessa kytkettynä, annostelulaite toimii ennalta asetetun ajan. Jos keskusyksikkö saa tänä aikana nopeussignaalin, keskusyksikkö ottaa ohjauksen hallintaansa. Kylvömäärä 100 %: Jos kylvömäärää on vaihdettu näppäimillä +% tai -%, tätä painiketta painamalla voidaan palata tavoitemäärään. Säätöpainikkeilla +% tai -% kylvömäärää voidaan säätää portaittain, ja taas palauttaa tavoitemäärään. Kylvömäärä näytetään siemensäiliön päällä olevassa näytössä prosentteina. Prosenttiporrasta voi säätää konetiedoissa. Siellä voidaan myös valita, säädetäänkö vain siemenmäärää vai myös lannoitteen määrää. Kylvötoiminnon kytkentä PÄÄLLE/ POIS: Kun kylvötoiminto on pois päältä, kylvökoneen alla näytössä lukee STOP. Jos kylvötoiminto on päällä, kylvökone laskeutuu työasentoon ja lähettää keskusyksikköön nopeussignaalin ja keskusyksikkö aloittaa säädön. Seuraavalle sivulle: Jos hydraulinen uraosoittimen ohjaus tai puoliskonkylvö on aktivoitu, seuraavalla sivulla näkyy uranosoittimen ohjauksen sekä koneen noston ja käännön ja puolisko-ohjauksen poiskytkennän valikko. Reunatila: Reunatilassa hydraulitoiminto "Nosto" on pois päältä. Kun nyt käytetään ohjauslaitetta, uranosoitinta ohjataan hydraulisesti. Kone jää työasentoon. Työsignaali suljetaan hydraulisesti eikä ajoura enää kytkeydy. 11

16 Uranosoitin- ja hydrauliikkaohjaus Koneen kääntö Kaikilla käännettävillä koneilla tällä näppäimellä hydraulilohko kytketään "kääntöön" ("Klappen"). Toiminnot "Nosto / Lasku" ("Heben / Senken") kytketään pois päältä. Koneen nosto ja lasku Valikkoikkuna, toinen työsivu - hydrauliikkatoiminnot Päälle kytketyt toiminnot näkyvät kylvökoneen näytöllä. Molemmat uranosoittimet nostetaan tai lasketaan koneen kanssa. Toiminto "Nosto / Lasku" ("Heben / Senken") aktivoituu automaattisesti valittaessa uranosoitintoiminto. Jos uranosoitin on kytketty päälle, ensimmäisellä painalluksella uranosoitin kytketyy pois päältä, toisella painalluksella toiminto "Nosto / Lasku" ("Heben / Senken") kytkeytyy pois päältä. Tila "Vesikuoppa" ("Wasserloch") Käytetään vain vasenta uranosoitinta. Käytetään vain oikeaa uranosoitinta. Vuorottelutila: Vasen ja oikea uranosoitin nousevat ja laskevat vuorotellen. Tätä tilaa käytetään normaalissa kylvötyössä. Tietyissä tilanteissa, esim. kun kone vajoaa pellon märkiin kohtiin, kone voidaan tällä toiminnolla nostaa. Tällöin työsignaalia ei katkaista, ja ajoura ei kytkeydy. Takaisin normaaliin kylvöön päästää toisella painalluksella tai painamalla haluttua uranosoitintoimintoa. Seuraavalle sivulle Kun nämä uranosoitinohjaukset kytketään päälle, samalla kytketään myös hydraulitoiminto "Nosto". 12

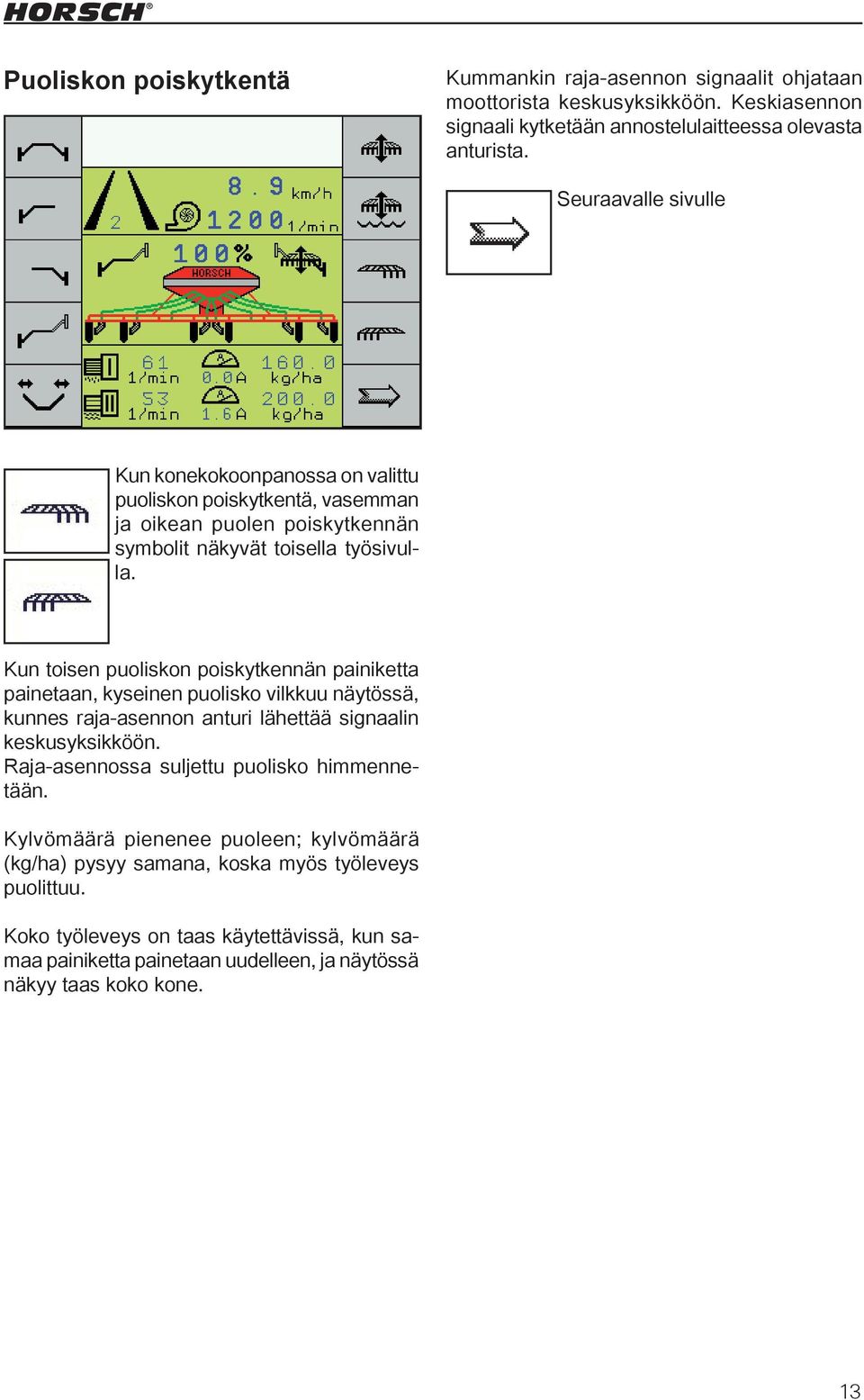

17 Puoliskon poiskytkentä Kummankin raja-asennon signaalit ohjataan moottorista keskusyksikköön. Keskiasennon signaali kytketään annostelulaitteessa olevasta anturista. Seuraavalle sivulle Kun konekokoonpanossa on valittu puoliskon poiskytkentä, vasemman ja oikean puolen poiskytkennän symbolit näkyvät toisella työsivulla. Kun toisen puoliskon poiskytkennän painiketta painetaan, kyseinen puolisko vilkkuu näytössä, kunnes raja-asennon anturi lähettää signaalin keskusyksikköön. Raja-asennossa suljettu puolisko himmennetään. Kylvömäärä pienenee puoleen; kylvömäärä (kg/ha) pysyy samana, koska myös työleveys puolittuu. Koko työleveys on taas käytettävissä, kun samaa painiketta painetaan uudelleen, ja näytössä näkyy taas koko kone. 13

18 Kolmas sivu, jolla siemenvirran valvonta Kylvökoneen varustelusta riippuen (esim. kaksoissäiliö, nestelannoitelaite tai siemenvirran valvonta) kolmannella työsivulla näkyy muitakin symboleita. Täältä löytyy näyttöjä, joita ei tarvita kylvötyössä jatkuvasti. Näppäimillä voidaan kytkeä muita toimintoja. Tältä sivulta siirrytään seuraaviin valikoihin. Siementen kalibrointi Kuivalannoitteen kalibrointi (kaksi säiliötä) Konetiedot 1 7 Tuloksen näyttö Takaisin ensimmäiselle sivulle Näytön ilmoitukset: 1. Ajourarytmin numero taulukosta - ei urien määrä. 2. Kylvömäärän haluttu arvon annostelulaitteessa I. Kaksoissäiliössä lannoitemäärä annostelulaitteessa II tai nestelannoitemäärä. 3. Kahden akselin kierrosluvun näyttö. 4. Säiliö 1 - Kylvösäiliön täyttöaste. Säiliö 2 - Lannoitesäiliön täyttöaste. Näyttö 1 = täysi, 0 = ei täysi (määrä anturikorkeuden alapuolella). 5. Annostelulaitteiden valvonta esim. kylvö- tai lannoitesäiliön holvaantumisessa. Näyttö 1 = täysi, 0 = Annostelulaite on tyhjä. 6. Siemenvirran herkkyyden säätö ja tukkeutuneiden kylvöletkujen näyttö. 7. Plus- ja miinuspainike siemenvirran valvonnan herkkyyden säätöön. 8. Kytkentä siemenvirran valvonnan diagnoosiin. 14

19 Kalibrointinäyte Ennen kalibrointia on annettava siemen- ja lannoitemäärän tavoitearvon työnopeuslaskelma. Annostelulaitteessa pitää olla sopiva roottori. Roottorin valinta Roottori riippuu siementen määrästä sekä kylvökoneen työnopeudesta ja työleveydestä. Seuraavissa taulukoissa on esitetty pienimmät ja suurimmat kylvömäärät erilaisilla työleveyksillä ja käytettävissä olevat roottorikoot työnopeuksilla 5, 10 ja 15 km/t. Erikoiskäyttöihin voidaan tilata muita roottorikokoja. Kalibrointi Kalibrointi, siemenet - annostelulaite 1 Kalibrointi, lannoite - annostelulaite 2 Paina painiketta "Annostelulaitteen 1 kalibrointi" ("Abdrehen Dosiergerät 1"). Siemenmäärän kalibroinnin valikko avautuu. Säätötaulukot on laadittu ominaispainolle 1 kg/litra. Kaikilla siemenlaaduilla on otettava huomioon ominaispaino, ja esim. kun siementen ominaispaino on pienempi, on asennettava suurempi roottori. Syötä tavoitearvo Näyttö kertoo annostelulaitteen kalibrointikierrosluvun asetuksen sekä säiliön ja annostelulaitteen täyttöasteen. Kalibrointikierrosluku? Kalibrointikierrosluvun voi valita "Return"-painikkeella ja muuttaa painikkeilla + ja -. Esiasetus on 60 kierrosta minuutissa. Normaalisti tämä riittää. Valitse "tavoitearvolla" lannoitteen annostelulaite ja syötä haluttu siemen- tai lannoitemäärä näppäimillä + ja - (yksikkö on kg/ha). Jos yleensä käytetään suurempia annostelukierroslukuja, myös kalibrointikierroslukua on nostettava, jolloin annostelusolujen täyttöaste on jotakuinkin sama. 15

20 Annostelulaite täynnä? Säiliössä pitää olla kalibrointia varten riittävä määrä siemeniä. Säiliötä ei pidä kuitenkaan täyttää aivan täyteen, erityisesti kun siemenet ovat pieniä, niin että jos roottori on valittu väärin, se on helppo vaihtaa. Kalibrointimäärän tarkkaa laskentaa varten kaikkien roottorin solujen pitää olla täynnä kalibroinnin alkaessa. Paina sitä varten painiketta "Annostelulaite" ("Dosiergerät"). Roottori pyörii, kunnes valikossa "Kokoonpano 3" ("Konfiguration 3") annetaan "Ennakkoaika" ("Vorlaufzeit") tai kunnes painiketta painetaan uudelleen. Kalibrointimäärä "Kalibrointinäyte" ("Abdrehprobe") antaa keskusyksikölle laskentaperusteen, joka tarvitaan tarkkaa annosteluohjausta varten. Syöttöarvona se käyttää sen siemenmäärän painoa, joka otettiin kalibroinnin aikana annostelulaitteesta. Lisäksi mittaustarkkuuden vuoksi pitäisi ottaa mahdollisimman paljon siemeniä. Kalibroinnin aloitus Koneesta riippuen laita alle säiliö tai sijoita annostelulaitteen alle kalibrointisäkki. Aloita painamalla liikennevalo-painiketta. Se näkyy toisella sivulla "Kalibrointi" ("Abdrehen"). Toimenpide voidaan keskeyttää "ESC"-painikkeella ja aloittaa kalibrointi uudelleen. "Return"-painikkeella palataan työsivulle. Käännä koneen kalibrointikytkintä. Roottori pyörii ja täyttää kalibrointisäiliön. Kalibrointinäytteen ottamisen jälkeen avautuu valikko kalibrointimäärän antamista varten. 16

21 Ota kalibrointisäiliö pois ja poista laskuputkeen mahdollisesti jääneet siemenet. Punnitse kalibrointisiemenet. Valitse "Enter"-painikkeella "Kalibrointimäärä" ("Abdrehmenge") ja syötä paino painikkeilla + ja -. Kalibrointipainon antamisen jälkeen mahdollinen nopeusalue lasketaan ja näytetään. Roottorit Jos näytetty nopeusalue vastaa haluttua kylvönopeutta, voidaan aloittaa kalibrointinäytteellä lannoitteen levitys tai yksittäissäiliöstä kylväminen Jos haluttu työnopeus ei ole annetulla nopeusalueella, roottori on vaihdettava suuremmaksi tai pienemmäksi. Kalibrointi on sen jälkeen suoritettava uudelleen. Annostelumoottorin säätöalue on 15 ja 150 rpm: n välillä. 135 rpm:stä lähtien tulee varoitusilmoitus, että kierrosluku on liian korkea. Korkeimmissa kierrosluvuissa ei voida enää taata annostelukennojen tasaista täyttöä. Hyväksi alueeksi on osoittautunut monien siemenlajien kohdalla kierrosluvut 60 ja 100 rpm välillä. Nro Koko cm³ Väri 1 20 keltainen 2 40 punainen sininen keltainen / alu musta keltainen / alu keltainen metalli ei sovi pavuille eikä kiinteälle lannoitteelle Koko cm³ Solumuoto / solukoko Solujen määrä 3,5 puolipyöreä, säde 4 mm solukiekkoa 3,5 cm³ 20 5 Aukko n. 19 x 3 mm solukiekkoa 5 cm³ Aukko n. 23 x 5 mm solukiekkoa 10 cm³ 24 17

22 Roottorin valinta Roottorit Työleveys 3m 4m 6 m Roottori 3,5 5,0 7, Siementen määrä kg/ha Siementen määrä kg/ha Siementen määrä kg/ha Nopeus min max min max min max

23 Roottorit Työleveys 7,5 m 8 m 9 m Roottori 3,5 5,0 7, Siementen määrä kg/ha Siementen määrä kg/ha Siementen määrä kg/ha Nopeus min max min max min max

24 Roottorit Työleveys 12 m 18 m Roottori 3,5 5,0 7, Siementen määrä kg/ha Siementen määrä kg/ha Nopeus min max min max

25 Kylvön tarkistus (Saat Check) Kylvön tarkistus (Saat Check) on kalibroinnin tarkistus, ja kylvöä suoritettaessa annostelun tarkkuuden tarkistus. Tehotiedot Siemen- ja pintatehot saadaan näkyviin "i"-painikkeella. Sitä varten on suoritettava samat toimenpiteet kuin kalibroinnissa. Keskusyksikkö ottaa kalibrointitiedot viimeisimmästä näytteestä ja laskee uudesta kalibrointinäytteestä uuden arvon kalibrointimäärälle. Kun kalibrointikytkin kytketään pois päältä, se näyttää tämän arvon kiloissa kohdassa "Kalibrointimäärä" ("Abdrehmenge"). Jos on käytetty samaa kylvösiementä kuin edellisessä kalibroinnissa, uuden näytteen painon pitää olla sama kuin edellisen. Jos on poikkeamia, korjaa arvo ja suorita tarkastus tarvittaessa uudelleen. Nämä tiedot voidaan annostelulaitteesta riippuen poistaa kokonaan vasemmalla "CE"-painikkeella tai ne voidaan valita yksitellen nuolipainikkeilla ja nollata oikeanpuoleisella "CE"-painikkeella. Takaisin kylvöohjelmaan: Ensimmäinen "Työsivu" ("Arbeitsseite"). 21

26 Konetietojen antaminen Ennen ensimmäistä käyttöönottoa on annettava konetiedot. Konetietojen antamista varten paina näppäintä "Koneen kokoonpano" ("Maschinenkonfiguration") noin 5 sekuntia. Päälle kytkennän jälkeen avautuu päävalikon ensimmäinen sivu. Siirry nuolinäppäimellä toiselle sivulle. Näppäimellä "Konetiedot" ("Maschinendaten") päästään seuraavalle valintasivulle. Kokoonpano Annostelumäärien säätö näppäimillä + ja - %. Säätöarvo voidaan antaa tässä. Esisäädetty annostelumäärä yksikkönä kg/ ha annostelulaitteelle I. Annostelumäärän säätö kytketään näppäimillä + ja - % "Päälle" tai "Pois". Esisäädetty annostelulaitteen II määrä. Lannoite yksiköissä kg/ha, tai nestelannoite yksiköissä l/ha. Valitaan, pitääkö kuiva- tai nestelannoitemäärä säätää painikkeella + % tai - %. Jos nopeussignaali puuttuu (esim. tutka viallinen), tässä voidaan kytkeä hätäohjelma ja kylvää simulointinopeudella. Tutka tulee silloin irrrottaa. Simulaationopeutta voidaan muuttaa tässä. Annostelumoottori toimii silloin samalla kierrosluvulla kuin esiasetetussa nopeudessa. Takaisin kylvöohjelmaan: Ensimmäinen "Työsivu" ("Arbeitsseite"). Edelleen sivuille "Kokoonpano 2, 3 ja 4" (Konfiguration 2, 3 & 4") Takaisin työikkunaan Konetyyppi Tässä voidaan valita Drille tai Maistro. Ohjelma on tarkoitettu kummallekin koneelle. Tässä on tehtävä vaihto vain kun on hinattava Maistro ME-ohjauksella. 22

27 Uraosoittimen ohjaus Keskusyksikkö ohjaa uraosoitinta. Uraosoittimen toimintatapa voidaan valita monitorista. Toiminto liittyy aina hydraulisesti "koneen nostoon". Lannoitteen säätö Jos kone on varustettu useilla säiliöillä tai nestelannoitelaitteella, järjestelmä on valittava tässä. Koneissa, joissa on kaksoissäiliö ja kaksi puhallinta, on toisen puhaltimen valvontaa varten asennettu toinen keskusyksikkö. Toisen puhaltimen kierrosluvun tarkastelua varten on kytkettävä kolmanteen annostelulaitteeseen. Kytkeminen 1./2. annostelulaitteelta 3. annostelulaitteelle Valintavalikko lannoitteensäätö Koneen varustelusta riippuen on valittava säiliöiden lukumäärä ja lannoitteen tyyppi, jotta näkyviin tulee vastaavat valikot ja tietojensyöttömahdollisuudet: Toisen puhaltimen kierrosluvun näyttö Kolmannen laitteen kylvömäärä on asetettava 0 kg/ha:aan Kylvösäiliö - lannoitteen lisäsäiliötä ei ole. Kylvösäiliö ja nestelannoitteen lisäsäiliö on asennettu. Kylvösäiliö ja kuivalannoitteen lisäsäiliö on asennettu. Kylvösäiliö ja kaksi kuivalannoitteen lisäsäiliötä on asennettu. Kylvösäiliö, nestelannoitteen lisäsäiliö ja kuivalannoitteen lisäsäiliö on asennettu. 23

28 Puoliskonkylvö Mikäli koneessa on puolisko-ohjaus, tässä on järjestelmästä riippuen valittava ohjaus LINAK tai KLAPPEN. Kokoonpano 2 Ajourajärjestelmä Ajourajärjestelmässä valitaan joko "Magneetti" ("Magnet") tai "Moottori" ("Motor"). Magneettiläppiin on kytketty kestovirta. Moottorit saavat 3 sekunnin virran läppien sulkemiseksi, ja niiden avaamiseksi 3 sekunnin vastakkaissuuntaisen virran. Jos valitaan väärä järjestelmä, magneettiläppien diodit voivat särkyä tai moottorit voivat saada kestovirran ja vahingoittua. Sen vuoksi ei asetusta saa muuttaa! Siemenvirran valvonta Jos kone on varustettu siemenvirran valvonnalla, tässä on valittava "Kyllä" ("Ja"). Kun annettu arvo vahvistetaan painamalla "Enter", avautuu toinen rivi, jolle merkitään siemenvirta-antureiden määrä. Antureiden määrä Tässä annetaan asennettujen siemenvirta-antureiden määrä. Jos merkitty määrä on pienempi kuin asennettujen antureiden määrä, lisäantureita ei valvota. Työleveys Anna koneen leveys metreinä kahden desimaalin tarkkuudella. Rivejä yhteensä Anna kylvövantaiden määrä. Arvo tarvitaan määrän vähennyksen laskentaan, kun ajoura on kytketty. Rivit FG vasen Anna koneen vasemmalta puolelta suljettujen kylvöletkujen määrä. Rivit FG oikea Anna koneen oikealta puolelta suljettujen kylvöletkujen määrä. 24

29 Kokoonpano 3 Kalibrointinäytteen syöttö suoraan Jos siemeniä taikka kuiva- tai nestelannoitetta käytetään toistuvasti, vain ensimmäinen kalibrointinäyte otetaan, ja kalibrointikerroin ja sille sopiva roottori merkitään muistiin. Kun käytetään samaa siementyyppiä taikka kuiva- tai nestelannoitetta, tässä arvo voidaan antaa suoraan. Kalibrointiarvon saa antaa suoraan, kuin käytetään ehdottomasti samaa siementyyppiä tai lannoitetta. On myös käytettävä samaa roottoria - muuten levitetään virheellinen määrä. Kalibrointinäyte Tässä ikkunassa voidaan suorittaa kalibrointi (ks. Kalibrointi). Ennakkoaika Roottori pyörii ennakolta annetun ajan. 5 sekuntia riittää esim. pellon kulmien kylvämiseen. Jos keskusyksikkö saa tänä aikana nopeussignaalin, keskusyksikkö alkaa hoitaa säätöä. Kalibrointikerroin Arvoksi "Kalibrointikerroin" ("Kalibrierfaktor") siemenille ja lannoitteelle annetaan kalibrointinäytteestä saatu paino grammoina / kierros. Kalibrointikerroin voidaan antaa myös suoraan kalibrointiarvona - ks. "Kalibrointinäytteen syöttö suoraan". Jos kone on varustettu nestelannoitelaitteella, tässä on annettava kalibrointikertoimeksi noin 600 impulssia/litra. Koska nestelannoitteilla on erilaiset konsistenssit (sakeudet), todellinen levitysmäärä on sovitettava sakeuden mukaiseksi. Kun on saatu ensimmäiset mitattavat tavoitemäärän ja levitetyn määrän väliset poikkeamat, niiden suuruus prosenteissa lasketaan, ja kalibrointikerrointa korjataan samalla prosenttimäärällä. Poikkeama näkyy valikkosivulla "Tehotiedot" ("Leistungsdaten") (toinen työsivu painikkeella "i") lasketun määrän (litraa) ja todellisuudessa levitetyn määrän (litraa) välisenä erona. Jos näytetty määrä on pienempi kuin todellisuudessa levitetty määrä, kalibrointikerrointa on pienennettävä, ja kääntäen. 25

30 Säätökerroin Säätökerroin vaikuttaa keskusyksikön säätönopeuteen. Nopeuden muuttuessa levitysmäärän tavoitearvo on saavutettava nopeasti uudelleen. Kun säätökerroin on suuri, keskusyksikkö yrittää saavuttaa tavoitearvon suuremmin askelin. Näyttö näyttää silloin eron tavoitearvoon. Kun säätökerroin on pienempi, tavoitearvon saavuttamiseen menee hieman kauemmin, koska myös askelet ovat pienempiä. Kokoonpano 4. Tähänastinen kokemus osoittaa, että sopiva säätökerroin on 0,5. Lannoitteenvähennys Lannoitteenvähennyksellä voidaan määrittää, pitääkö ajouralla vähentää myös kuiva- tai nestelannoitteen määrää suhteellisesti. Tälle valikkosivulle syötetään nopeus-, akselienvalvonta- ja puhallintiedot. Nopeudeksi pitää antaa 100 metrin matkan impulssien määrä. Arvot ovat laskentaperusteena nopeusnäytölle, pinta-alan laskennalle ja siementen ja lannoitteen määrän säädölle. Impulssien määrä voidaan antaa suoraan (n. 9700). Tarkkaa arvoa varten on ajettava 100 metrin matka, kun kone otetaan käyttöön ja sitten myöhemmin tarkastuksia varten. 26

31 100 metrin matkan ajaminen Kytke kalibrointiohjelma päälle. Aloita kalibrointi painamalla liikennevalo-painiketta. Akselien valvonta Järjestelmä osaa näyttää kahden akselin kierrosluvut ja valvoa niitä. Anna sitä varten painikkeilla + ja - halutut vähimmäiskierrosluvut. Anna kummallekin akselille impussien määrä/ kierros. Jos vähimmäiskierrosluku alitetaan, siitä hälytetään äänellä ja näytössä. Puhaltimen valvonta Puhaltimen valvonnassa voidaan vähimmäiskierrosluvun lisäksi antaa myös myös maksimikierrosluku, ja valvoa molempia. Myös puhaltimen tapauksessa on annettava impussien määrä / kierros (2). Kun raja-arvo alitetaan tai ylitetään, siitä hälytetään äänellä ja näytössä. Avautuu uusi valikko. Aja traktorilla. Impulssit lasketaan ja näytetään. Pysähdy 100 metrin merkin kohdalla. Vahvista impussit (n. 9700) OK-painikkeella. Arvo syötetään, ja sitä käytetään kaikissa laskelmissa. 27

32 Ajourarytmit Ajourarytmi yleensä ja ajourarytmin valinta. "R-Nr" tarkoittaa vain numeroa taulukosta, eikä sillä ole mitään tekemistä rytmin kanssa. Rytmin valinta Sarake A: Sarake B: Sarake C: Sarake D: Sarake E: Kylvökoneen työleveys Ruiskun työleveys Yksittäisten kylvö ja ruiskutusurien yleiskuva Rytmin syöttö keskusyksikköön Läppien sijainti koneessa Etsi piirroksesta kylvökoneen työleveys (A) ja lisäksi ruiskutusleveys (B). Sarakkeessa (C) näkyvät yksittäiset kylvö- ja ruiskutusurat uranumeroineen ajouralle. Sarakkeessa (D) näkyy rytmin numero ja sarakkeessa (E) läppien asema. Taulukossa on esitetty rytmien numerot, ja ne voidaan valita siitä. Merkitse lisäksi ensimmäinen rivi painikkeilla + ja - ja paina "Return". Näkyviin tulee rytmitaulukko. "Pituus" ("Länge") osoittaa sen urien määrän, johon mennessä rytmi toistetaan. Kentissä "vasen" ("links") tai "oikea" ("rechts") näytetään niiden urien numerot, joihin kylvöletkut on lukittu. Rytmi riippuu kylvökoneen leveydestä ja hoitokoneen (ruiskun) työleveydestä. Piirroksesta nähdään, mikä rytmin sinun yhdistelmäsi vaatii. Kun on valittu rytmin numero taulukosta, rytmi näytetään ensimmäisellä rivillä. Toiselle riville, jonka R-Nr. on 999, voidaan antaa vapaasti ohjelmoitava rytmi. Valitse rytmin numero painikkeilla + ja - ja vahvista painamalla "Return". Numero otetaan ja näytetään ensimmäinen rivi. 28

33 Vapaa rytminsyöttö Joillakin työleveyksillä voidaan valita puolella työleveydellä ylikylvön ja vaihtoehdon "Liityntäajo" ("Anschlussfahren") välillä. Ylikylvetyt alueet merkitään varjostettuina. Valinta riippuu läppien asemasta koneessa. Valinnalla 999 aktivoidaan ohjelmoitava rytmi. Toiselle riville merkitään rytmin pituus ja uranumerot. Kaikki rytminumerot annetaan kun työ aloitetaan vasemmasta pellonreunasta. Kun työ aloitetaan oikeasta pellonreunasta, numerot on vastaavasti muutettava. 29

34 A B C D E ,5 m S S ,5 m ,5m S ,5 m max. 2m ,5m S ,5 m alle ME Fahrgassenrhytmen 3m auf 12 bis 24m ed Aug 05 Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung

35 A B C D E S ,5 m m S max. 2m m 1m m S max. 2m 1m 1m Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen 3 und 4 m ed Aug 05

36 A B C D E S ,0 m ,5 m 1,5 m m m ,5 m 1,5 m m S ,5 m 1,5 m m m Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen Drill Man 6 m ed Aug 05

37 A B C D E ,5 m 1,5 m S m ,0 m ,5 15 3,75 m 1 2 S , ,5 30 3,75 m S , m 2m m 2m Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen 8m auf 20 bis 36m ed Aug 05

38 34 A B C D E S m m 2m ,5m 4,5 m 1-2 S ,5m ,5m ,5 m S Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen Drill Man 9 m ed Aug 05

39 A B C D E K1 K m 3m K1 K2 6 m 1-2 S K1 K K1 K m 3m K1 K K1 K m 35 Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen Drill Man 12 m ed Aug 05

40 Siemenvirran valvonta Järjestelmän muodostavat siemenvirtamoduuli, siemenjohtojen anturit ja kaapelointi. Valvonta voidaan asentaa myös jälkeenpäin. FGS-anturinumeroiden antaminen Jos ajourien kylvöletkuihin on asennettu siemenvirta-anturit, ne on ajouran ollessa kytkettynä otettava pois valvonnasta. Moduuli kytketään keskusyksikön Y-kaapeliin. Siemenjohtoihin voidaan asentaa jopa 60 anturia. Siemenvirran valvonta antaa hälytyksen, jos kylvöletkut ovat tukossa tai määrä muuttuu, mutta myös, jos kytketyssä ajourassa läpi tulee vielä siementä tai lannoitetta. Ennen käyttöönottoa on koneen asetuksissa kytkettävä siemenvirtajärjestelmä päälle ja annettava antureiden lukumäärä. Ajourarytmien valikossa on annettava siemenvirta-antureiden numerot. Valvonta alkaa toimia, kun herkkyysasetus on 1 tai suurempi. Tämä syöttömahdollisuus näkyy, kun siemenvirran valvonta on kytketty konekokoonpanossa. Valitse vasen ajoura ja oikea ajoura painikkeilla +/- ja anna siemenvirta-anturien numerot. Jokaiselle uralle voidaan antaa 10 siemenvirtaanturia, joita ei tarvitse valvoa ajouran ollessa kytkettynä. Jos ajouran ollessa kytkettynä siemeniä tai lannoitetta putoaa letkun läpi viallisen tai eisulkeutuneen läpän vuoksi, anturi havaitsee sen ja ilmoittaa siitä virheenä "Siemenvirta xx:ssä" ("Saatfluss in xx"). 36

41 Herkkyyden säätö Herkkyys voidaan säätää kolmannella työsivulla 10-portaisena painikkeilla + ja - (1). Asetus riippuu siementen raekoosta, lajista ja määrästä. Siemenvirran valvonta Siemenvirran valvonta on kytkettynä, kun herkkyysasetus on 1 tai suurempi. Ensimmäisellä työsivulla siemenvirran valvonta osoitetaan symbolilla (3). Säätö Säätö pitää suorittaa kylvöä suoritettaessa ja normaalilla työnopeudella. Tällöin määritetään herkkyys siemenmäärälle. Poikkeamista hälytetään. Kylvettäessä herkkyyttä (2) säädetään ylöspäin painikkeella + (1), kunnes ensimmäisten anturien ilmoitetaan olevan tukossa. Lopuksi herkkyyttä säädetään takaisin, kunnes mistään tukoksesta ei enää ilmoiteta. 3 1 Kylvöä suoritettaessa symboli on jatkuvasti näkyvissä. Kun työsignaali puuttuu esim. käännöissä ja kun jyviä ei enää puhalleta, symboli vilkkuu. Silloin kolmannella sivulla kaikkien anturien ilmoitetaan olevan tukossa. 2 Normaalitapauksessa 1-2 vaihetta takaisin riittää. Säädetään sitä enemmän takaisin, mitä suurempi määräpoikkeama sallitaan ennen hälytystä. 37

42 Hälytysilmoitus Tukostilanteessa tai kun määrä on poikkeava, annetaan ilmoitus "Ei siemenvirtaa anturissa XX" ("Kein Saatfluss an Sensor XX"). Siemenvirtadiagnoosi Siemenvirtadiagnoosissa ilmoitetaan paitsi tukkeutuneista antureista myös viallisista antureista ja kaapelikatkoksista. Ei siemenvirtaa Anturi 3 Jos tukossa on useita letkuja, hälytyksessä näkyy vain tukkeutuneiden letkujen ensimmäinen numero. Muiden tukkeutuneiden letkujen numerot näkyvät kolmannella työsivulla. 4 Ensimmäisellä rivilla lasketaan "CAN-Frames" ja toisella tila ("Status"). Niin kauan kuin nämä ovat esillä, valvonta toimii. Kohdassa "E" näkyy vian tyyppi, kaapelikatkos, häiriö tai tukos numerolla 1. 9 näkyy, jos järjestelmä yrittää saada yhteyttä uudelleen. Kohdassa "S" näytetään viimeinen toimiva anturi. Vian tai katkoksen pitää olla tämän anturin jälkeen. Alaosassa näytetään jokaisen anturin toimintatila. Numero 1 osoittaa, että anturi on kunnossa. Numero 0 osoittaa, että letku on tukossa. Kun vika on korjattu, voi viedä minuutinkin, ennen kuin uusi toimintatila näkyy. Painikkeella (4) voidaan siirtyä siemenvirtajärjestelmän vianetsintään. 38

43 Diagnoosiohjelma Diagnoosiohjelmassa voidaan tarkistaa tulo- ja lähtösignaalit Puhallinimpulssit: Puhaltimen ollessa käynnissä impulsseja lasketaan jatkuvasti. Tutkaimpulssit: Ajettaessa tutkaimpulsseja lasketaan jatkuvasti. Työasento: Tässä voidaan tarkistaa hydraulisen painekytkimen työsignaali. Koneen ollessa alhaalla näytössä pitää olla 0, nostettaessa näyttöön tulee Painike, annostelumoottori, siemenet: Siementen annostelumoottori käy, kunnes painiketta painetaan uudelleen. Näytössä näytetään kylvömoottori-impulsseja ja lasketaan niitä jatkuvasti. Painike "Ajoura vasen" ("Fahrgasse links") "PÄÄLLÄ" ("EIN"): Vasemman ajouran läppien pitää sulkeutua, ja näytössä vasemman ajouran merkinnäksi muuttuu "PÄÄLLÄ" ("EIN"). Painike "Ajoura vasen" ("Fahrgasse links") POIS ("AUS"): Vasemman ajouran läppien pitää avautua, ja näytössä vasemman ajouran merkinnäksi muuttuu "POIS" ("AUS"). Painike "Ajoura oikea" ("Fahrgasse rechts") "PÄÄLLÄ" ("EIN"): Oikean ajouran läppien pitää sulkeutua, ja näytössä oikean ajouran merkinnäksi muuttuu "PÄÄLLÄ" ("EIN"). Painike "Ajoura oikea" ("Fahrgasse rechts") "POIS" ("AUS"): Oikean ajouran läppien pitää avautua, ja näytössä oikean ajouran merkinnäksi muuttuu "POIS" ("AUS"). ei toimintoa Seuraavalle diagnoosisivulle. Takaisin konetietoihin. 7 8 Kalibrointikytkin: Normaalinäyttö 0, kalibroitaessa nolla vaihtuu ykköseksi (1). Ottovirta: Näyttää hetkellisen ottovirran. Täyttöaste, säiliö 1 / 2 (siemensäiliö): Näyttää säiliöanturien kytkentätilan. Kun säiliö on tyhjä, nolla ("0") vaihtuu ykköseksi ("1"). Säiliöiden lukumäärä näkyy automaattisesti valitsemalla "Lannoitteen säätelyn" valikossa koneen asetukset. Säiliössä olevia antureita voidaan säätää kolmeen eri korkeuteen. Korkeus tulisi valita siten, että kun tulee hälytys "Säiliö X tyhjä", voidaan vielä ajaa pellon päähän. Annostelulaitteen 1 / 2 täyttöaste: Näyttää annostelulaitteen anturien kytkentätilan. Anturit valvovat siemensäiliön tukkeutumista ja varoittavat, kun annostelulaite on tyhjä. Hälytystapauksessa on syy poistettava heti, koska muutoin kylvöön jää tyhjiä kohtia. Siirry nuolinäppäimellä (6) toiselle diagnoosisivulle. 39

44 Näytetään diagnoosijärjestelmän toinen sivu. Tässä voidaan tarkistaa seuraavat toiminnot: lannoitesäiliön annostelukäyttö, hydraulinen uraosoittimen ohjaus ja nostohydrauliikka, kääntöhydrauliikka sekä puoliskokylvön ohjaus ja ennakonmerkitsijä. Hydrauliset toiminnot (2-5) näytetään näytössä, kun virta on kytketty Painike vasemman puoliskon kylvöä varten: Moottori käy niin kauan kuin painiketta painetaan tai kunnes on saavutettu seuraava rajakytkin. Painike ennakonmerkitsijä (Vorauflaufmarkierer): Painiketta painettaessa virta ohjataan molempiin kanaviin. Nuolinäppäin kolmannelle diagnoosisivulle. Takaisin työsivulle Nuolinäppäimellä (9) kolmannelle diagnoosisivulle ("Diagnose 3"). Tässä näytetään koneen kokonaistehot. Näitä tietoja ei voi poistaa! Painike, annostelumoottori, lannoite: Lannoitteen annostelumoottori käy, kunnes painiketta painetaan uudestaan. Näytössä näytetään lannoitemoottori-impulsseja ja lasketaan niitä jatkuvasti. Vasen uranosoitin: Painike kytkee virran vasemman uranosoittimen hydrauliventtiiliin. Oikea uranosoitin: Painike kytkee virran oikean uranosoittimen hydrauliventtiiliin. Koneen "nosto": Painike kytkee virran nostohydrauliikan kumpaankin magneettiventtiiliin. Koneen "kääntö": Painike kytkee virran koneen kääntöhydrauliikan kumpaankin magneettiventtiiliin. Painike oikean puoliskon kylvöä varten: Moottori käy niin kauan kuin painiketta painetaan tai kunnes on saavutettu seuraava rajakytkin. Näppäimellä (10) palataan takaisin konetietoihin. mhx-versio näyttää keskusyksikön ohjelmistoversion, esim Koneissa, joissa on kaksoiskeskusyksikkö, näkyvät molemmat ohjelmistoversiot. 40

45 Hälytysnäyttö Keskusyksikkö valvoo järjestelmän kaikkia tärkeitä toimintoja ja antaa näyttöön hälytyksen raja-arvojen ylityksissä tai alituksissa. On ennalta määriteltyjä hälytyksiä, esim. "Säiliö tyhjä" ja hälytyksiä, jotka käyttäjä voi itse määritellä, esim. "Puhaltimen min- ja max-kierrosluvut". Monet hälytykset on kuitattava, toiset toistuvat, kunnes raja-arvoa ei enää ylitetä. Toimintahäiriöissä, jotka voivat rikkoa osia (esim "Moottorin x ylikuorma") ja jos annostelulaite on mennyt pois päältä ("Moottori x seisoo", laukeaa hälytys ilman viivettä. Se toistuu, kunnes laite pysäytetään ja syy poistetaan. Hälytyksiä Hälytysnro Hälytysteksti Hälytys s kuluttua Kuittaus tarpeen Hälytyksen toisto (s) Korjaus Moottori (1-4) seisoo heti kyllä heti Heti pysäytys ja syyn poisto. Moottori (1-4) ylikuumentunut Koneen keskusyksikkö (1-2) pois päältä Moottori (1-4) kytkeytynyt pois päältä Virranotto liian korkea moottorille (1-4) Ei signaalia vasemmasta asennosta Ei signaalia keskiasennosta Ei signaalia oikeanpuoleisesta asennosta Moottori (1-4) säätöalueen ulkopuolella Kylvön tai lannoitteen haluttu arvo ei pysy heti kyllä heti Tässä valvotaan keskusyksikköä. Heti pysäytys ja ylikuumentumisen syy poistetaan - keskusyksikön annetaan jäähtyä. 5 kyllä 60 Tarkista kaapeliliitos monitorilta keskusyksiköille. Poista ohjelma monitorilta ja lataa uudelleen. heti heti Heti, kun virranotto nousee yli noin 16 A, pysäytetään ja poistetaan korkean virranoton syy Heti, kun virranotto on minuutin ajan yli noin 11 Ampeerin, poista syy annostelulaitteen raskaalle käynnille Ellei puoliskonkytkentäsignaalia löydy, tarkista anturi tai kytkentäasento. heti 5 Muuta työnopeus siten, että moottori joutuu taas säätöalueelle ( rpm) Heti kun haluttu arvo ylittyy tai alittuu 10 %, sovita työnopeus tai vaihda roottori. 41
