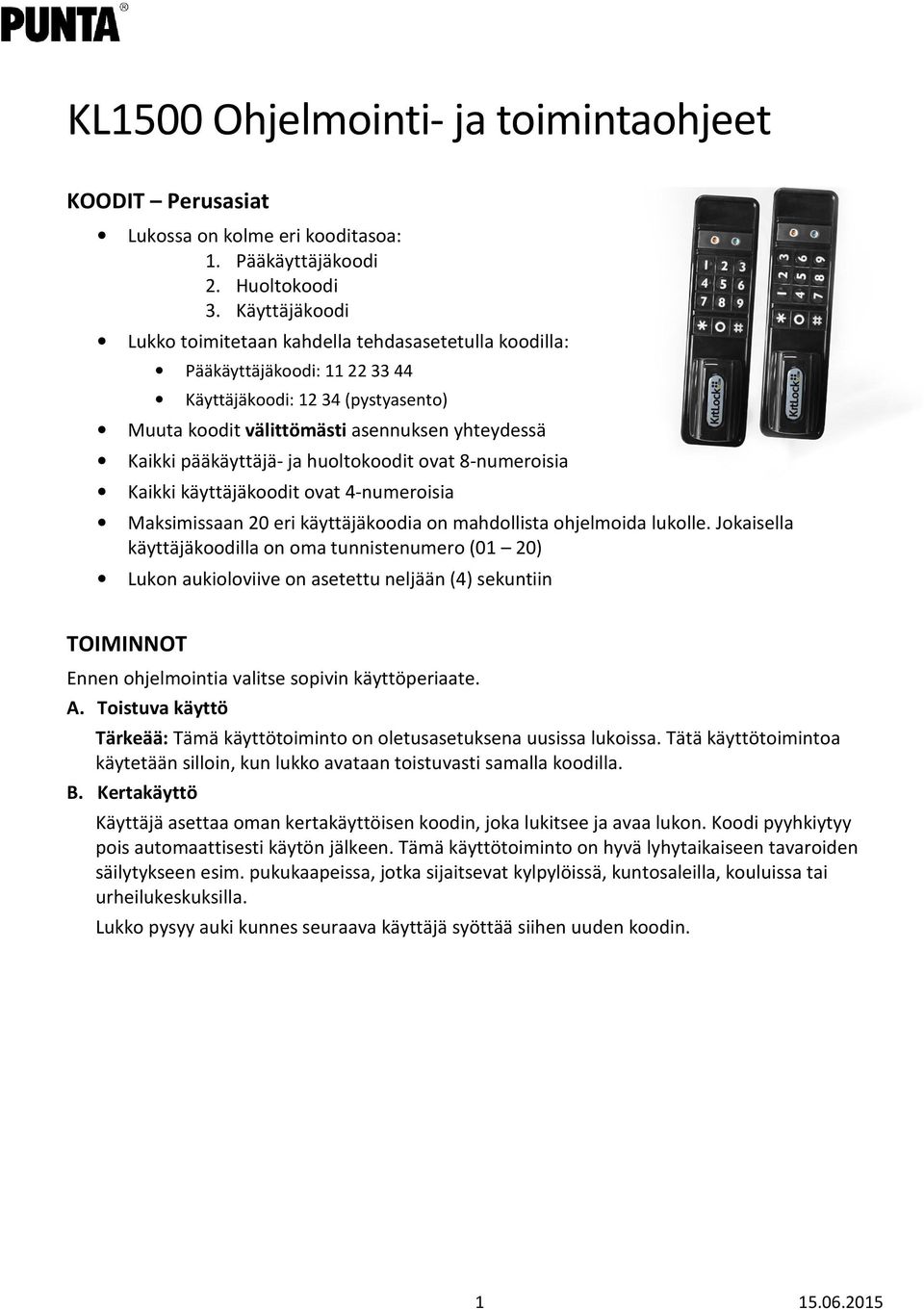

1 KL1500 Ohjelmointi- ja toimintaohjeet KOODIT Perusasiat Lukossa on kolme eri kooditasoa: 1. Pääkäyttäjäkoodi 2. Huoltokoodi 3. Käyttäjäkoodi Lukko toimitetaan kahdella tehdasasetetulla koodilla: Pääkäyttäjäkoodi: Käyttäjäkoodi: (pystyasento) Muuta koodit välittömästi asennuksen yhteydessä Kaikki pääkäyttäjä- ja huoltokoodit ovat 8-numeroisia Kaikki käyttäjäkoodit ovat 4-numeroisia Maksimissaan 20 eri käyttäjäkoodia on mahdollista ohjelmoida lukolle. Jokaisella käyttäjäkoodilla on oma tunnistenumero (01 20) Lukon aukioloviive on asetettu neljään (4) sekuntiin TOIMINNOT Ennen ohjelmointia valitse sopivin käyttöperiaate. A. Toistuva käyttö Tärkeää: Tämä käyttötoiminto on oletusasetuksena uusissa lukoissa. Tätä käyttötoimintoa käytetään silloin, kun lukko avataan toistuvasti samalla koodilla. B. Kertakäyttö Käyttäjä asettaa oman kertakäyttöisen koodin, joka lukitsee ja avaa lukon. Koodi pyyhkiytyy pois automaattisesti käytön jälkeen. Tämä käyttötoiminto on hyvä lyhytaikaiseen tavaroiden säilytykseen esim. pukukaapeissa, jotka sijaitsevat kylpylöissä, kuntosaleilla, kouluissa tai urheilukeskuksilla. Lukko pysyy auki kunnes seuraava käyttäjä syöttää siihen uuden koodin

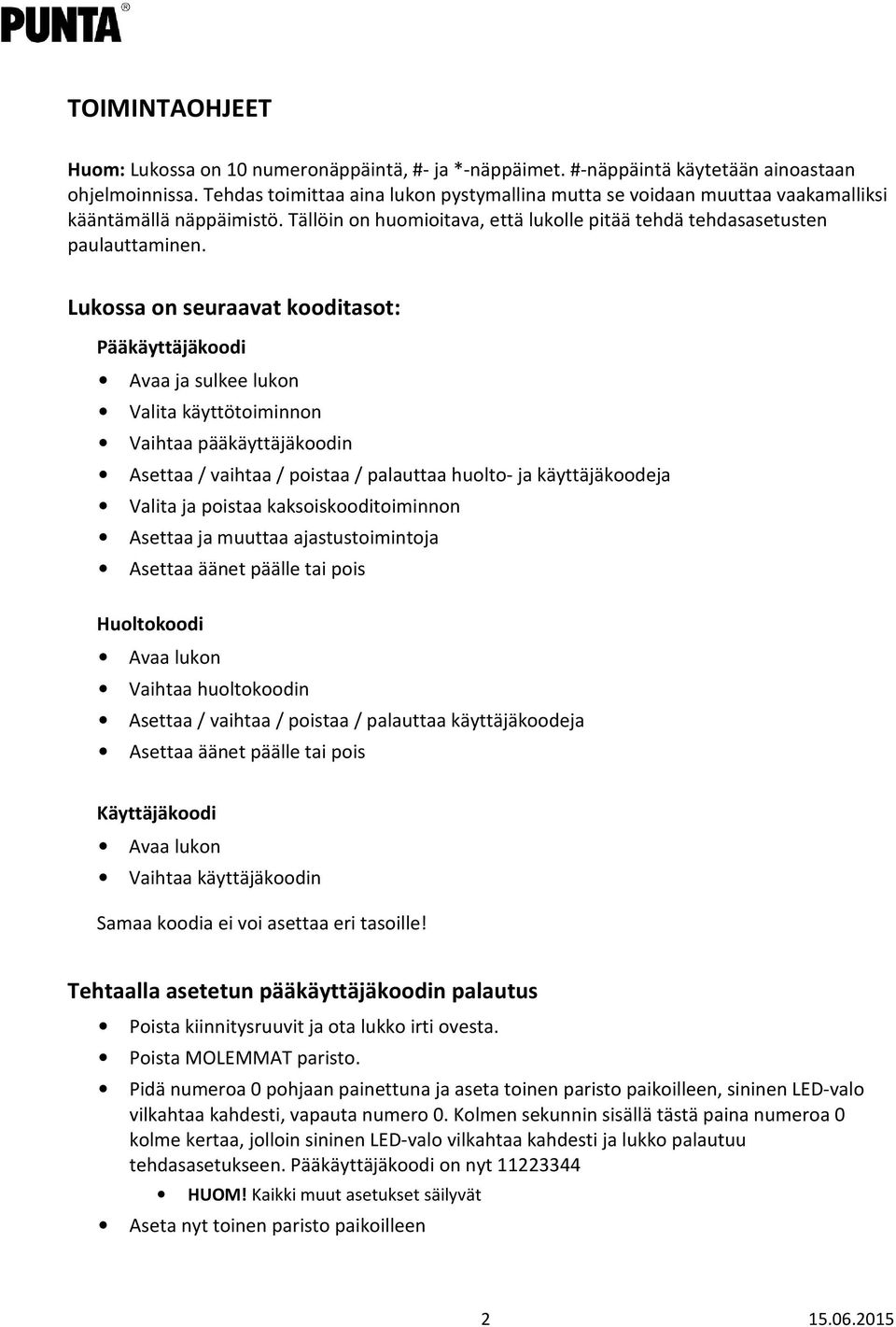

2 TOIMINTAOHJEET Huom: Lukossa on 10 numeronäppäintä, #- ja *-näppäimet. #-näppäintä käytetään ainoastaan ohjelmoinnissa. Tehdas toimittaa aina lukon pystymallina mutta se voidaan muuttaa vaakamalliksi kääntämällä näppäimistö. Tällöin on huomioitava, että lukolle pitää tehdä tehdasasetusten paulauttaminen. Lukossa on seuraavat kooditasot: Pääkäyttäjäkoodi Avaa ja sulkee lukon Valita käyttötoiminnon Vaihtaa pääkäyttäjäkoodin Asettaa / vaihtaa / poistaa / palauttaa huolto- ja käyttäjäkoodeja Valita ja poistaa kaksoiskooditoiminnon Asettaa ja muuttaa ajastustoimintoja Asettaa äänet päälle tai pois Huoltokoodi Avaa lukon Vaihtaa huoltokoodin Asettaa / vaihtaa / poistaa / palauttaa käyttäjäkoodeja Asettaa äänet päälle tai pois Käyttäjäkoodi Avaa lukon Vaihtaa käyttäjäkoodin Samaa koodia ei voi asettaa eri tasoille! Tehtaalla asetetun pääkäyttäjäkoodin palautus Poista kiinnitysruuvit ja ota lukko irti ovesta. Poista MOLEMMAT paristo. Pidä numeroa 0 pohjaan painettuna ja aseta toinen paristo paikoilleen, sininen LED-valo vilkahtaa kahdesti, vapauta numero 0. Kolmen sekunnin sisällä tästä paina numeroa 0 kolme kertaa, jolloin sininen LED-valo vilkahtaa kahdesti ja lukko palautuu tehdasasetukseen. Pääkäyttäjäkoodi on nyt HUOM! Kaikki muut asetukset säilyvät Aseta nyt toinen paristo paikoilleen

3 Tehdasasetuksien palauttaminen Huom: Tässä tapauksessa oven on oltava auki Poista kiinnitysruuvit ja ota lukko irti ovesta. Poista MOLEMMAT paristo. Pidä numeroa 1 pohjaan painettuna ja aseta toinen paristo paikoilleen, sininen valo vilkahtaa kahdesti, vapauta numero 1. Kolmen sekunnin sisällä tästä paina *-näppäintä kolme kertaa, jolloin sininen valo vilkahtaa kahdesti ja lukko palautuu tehdasasetukseen. Pääkäyttäjäkoodi on ja käyttäjäkoodi HUOM! Kaikki asetukset ja koodit nollautuvat Aseta nyt toinen paristo paikoilleen Sulkuaika Kun lukkoon syötetään koodi väärin kolme kertaa peräkkäin, lukko sulkeutuu 10 sekunnin ajaksi. Paristot Lukossa on 2 kpl CR2450 paristoa, joilla se avautuu n kertaa 4 sekunnin ajaksi. Paristomerkki saattaa vaikuttaa luvattuihin arvoihin. Matala paristovaraus Kun paristojen varaustila alkaa lähestyä loppua, punainen valo vilkkuu lukkoa avattaessa kolmesti ennen sinistä valomerkkiä koodin hyväksymisen merkiksi. Paristot pitää vaihtaa mahdollisimman pian tämän ilmoituksen alettua. Lukko avautuu n. 100 kertaa matalan paristovarauksen voimin. Koodi hylätty / Matala pariston varaus Koodi hyväksytty

4 Varavirran syöttäminen Lukko on suunniteltu siten, että 9V:n paristo voidaan asettaa ulkoisiin kontaktipintoihin, jotka sijaitsevat valojen ympärillä. Positiivinen (+) Negatiivinen (-) Tee seuraavasti, jos paristot loppuvat: Aseta 9V pariston +-napa lukon punaisen ja napa sinisen valon kontaktipintoihin merkkien mukaisesti ja tiiviisti. Katso kuva yllä! Syötä pääkäyttäjäkoodi. Lukko avautuu ja voit avata oven. Aseta uudet paristot siten, että poistat kiinnitysruuvit, avaat mutteria ja käännät lukon vaaka-asentoon, jolloin paristot voidaan vaihtaa varsinaisesti irrottamatta lukkoa ovesta. Laita lukko takaisin paikoilleen. Toinen vaihtoehto on irrottaa lukko kokonaan ovesta, vaihtaa paristot ja laittaa lukko takaisin paikoilleen. OHJELMOINTI Kaikki ohjelmointikäskyt aloitetaan painamalla #-näppäintä, jonka jälkeen valitaan haluttu toiminto. -merkki tarkoittaa sinisen valon välähdystä PÄÄKÄYTTÄJÄKOODIN KOMENNOT: Vaihda pääkäyttäjäkoodi # pääkäyttäjäkoodi 01 uusi pääkäyttäjäkoodi uusi pääkäyttäjäkoodi Esimerkki: # Tulos: Pääkäyttäjäkoodi on vaihdettu koodiksi Käyttöperiaatteen muuttaminen # pääkäyttäjäkoodi 02 #### **** Esimerkki: # #### **** Tulos: Tämän jälkeen lukko vaihtaa käyttöperiaatetta. Lukon oletusasetus on toistuva koodi

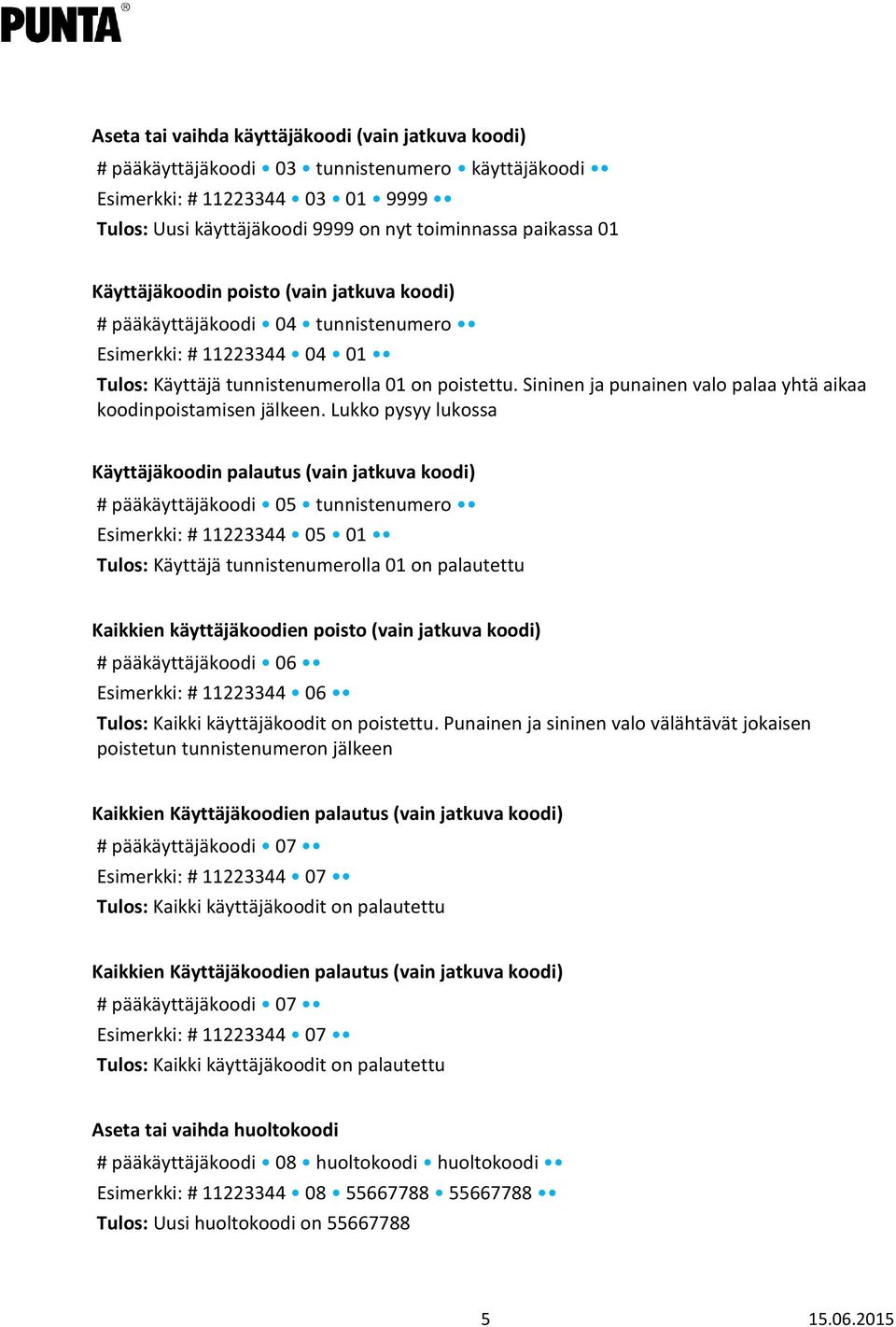

5 Aseta tai vaihda käyttäjäkoodi (vain jatkuva koodi) # pääkäyttäjäkoodi 03 tunnistenumero käyttäjäkoodi Esimerkki: # Tulos: Uusi käyttäjäkoodi 9999 on nyt toiminnassa paikassa 01 Käyttäjäkoodin poisto (vain jatkuva koodi) # pääkäyttäjäkoodi 04 tunnistenumero Esimerkki: # Tulos: Käyttäjä tunnistenumerolla 01 on poistettu. Sininen ja punainen valo palaa yhtä aikaa koodinpoistamisen jälkeen. Lukko pysyy lukossa Käyttäjäkoodin palautus (vain jatkuva koodi) # pääkäyttäjäkoodi 05 tunnistenumero Esimerkki: # Tulos: Käyttäjä tunnistenumerolla 01 on palautettu Kaikkien käyttäjäkoodien poisto (vain jatkuva koodi) # pääkäyttäjäkoodi 06 Esimerkki: # Tulos: Kaikki käyttäjäkoodit on poistettu. Punainen ja sininen valo välähtävät jokaisen poistetun tunnistenumeron jälkeen Kaikkien Käyttäjäkoodien palautus (vain jatkuva koodi) # pääkäyttäjäkoodi 07 Esimerkki: # Tulos: Kaikki käyttäjäkoodit on palautettu Kaikkien Käyttäjäkoodien palautus (vain jatkuva koodi) # pääkäyttäjäkoodi 07 Esimerkki: # Tulos: Kaikki käyttäjäkoodit on palautettu Aseta tai vaihda huoltokoodi # pääkäyttäjäkoodi 08 huoltokoodi huoltokoodi Esimerkki: # Tulos: Uusi huoltokoodi on

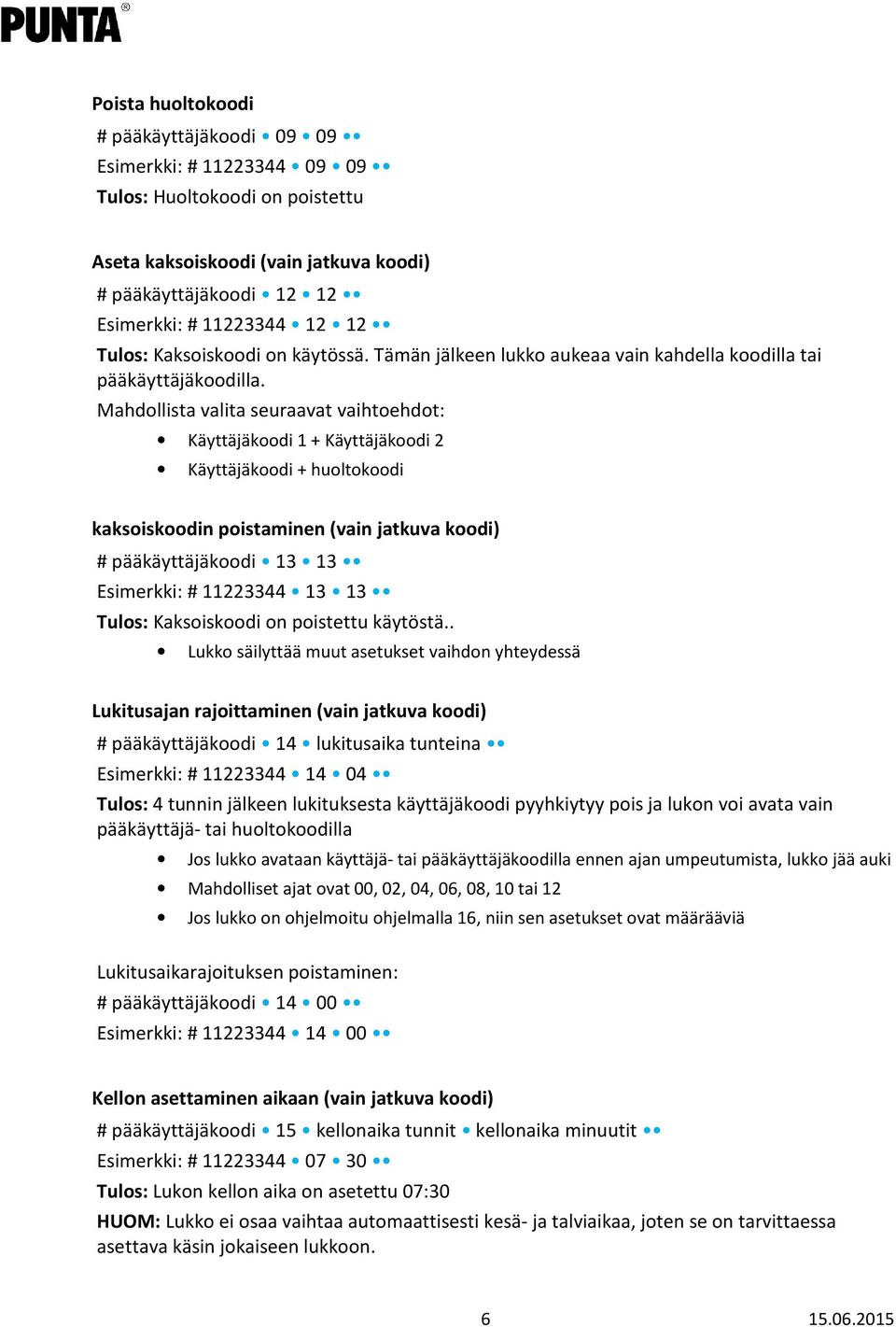

6 Poista huoltokoodi # pääkäyttäjäkoodi Esimerkki: # Tulos: Huoltokoodi on poistettu Aseta kaksoiskoodi (vain jatkuva koodi) # pääkäyttäjäkoodi Esimerkki: # Tulos: Kaksoiskoodi on käytössä. Tämän jälkeen lukko aukeaa vain kahdella koodilla tai pääkäyttäjäkoodilla. Mahdollista valita seuraavat vaihtoehdot: Käyttäjäkoodi 1 + Käyttäjäkoodi 2 Käyttäjäkoodi + huoltokoodi kaksoiskoodin poistaminen (vain jatkuva koodi) # pääkäyttäjäkoodi Esimerkki: # Tulos: Kaksoiskoodi on poistettu käytöstä.. Lukko säilyttää muut asetukset vaihdon yhteydessä Lukitusajan rajoittaminen (vain jatkuva koodi) # pääkäyttäjäkoodi 14 lukitusaika tunteina Esimerkki: # Tulos: 4 tunnin jälkeen lukituksesta käyttäjäkoodi pyyhkiytyy pois ja lukon voi avata vain pääkäyttäjä- tai huoltokoodilla Jos lukko avataan käyttäjä- tai pääkäyttäjäkoodilla ennen ajan umpeutumista, lukko jää auki Mahdolliset ajat ovat 00, 02, 04, 06, 08, 10 tai 12 Jos lukko on ohjelmoitu ohjelmalla 16, niin sen asetukset ovat määrääviä Lukitusaikarajoituksen poistaminen: # pääkäyttäjäkoodi Esimerkki: # Kellon asettaminen aikaan (vain jatkuva koodi) # pääkäyttäjäkoodi 15 kellonaika tunnit kellonaika minuutit Esimerkki: # Tulos: Lukon kellon aika on asetettu 07:30 HUOM: Lukko ei osaa vaihtaa automaattisesti kesä- ja talviaikaa, joten se on tarvittaessa asettava käsin jokaiseen lukkoon

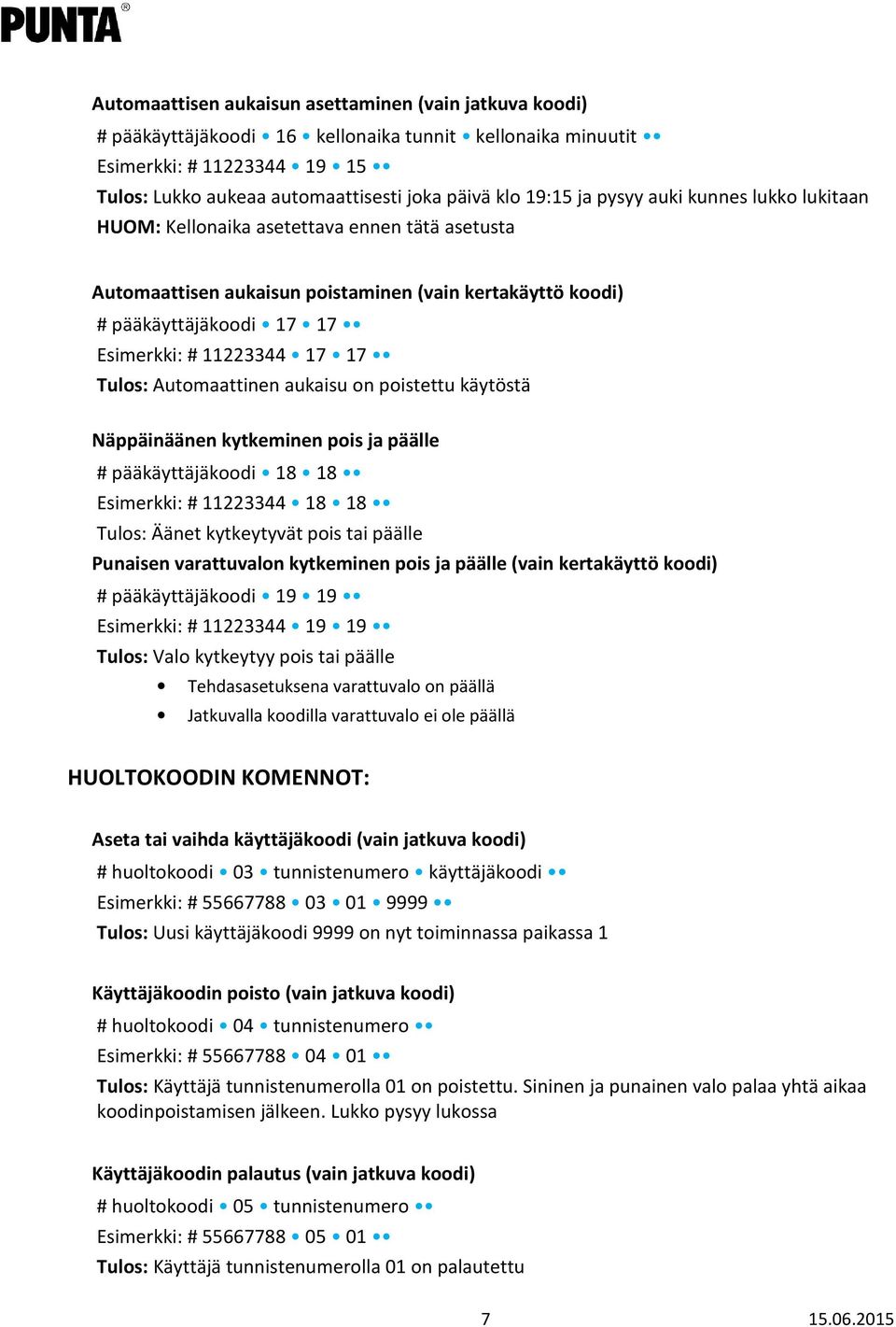

7 Automaattisen aukaisun asettaminen (vain jatkuva koodi) # pääkäyttäjäkoodi 16 kellonaika tunnit kellonaika minuutit Esimerkki: # Tulos: Lukko aukeaa automaattisesti joka päivä klo 19:15 ja pysyy auki kunnes lukko lukitaan HUOM: Kellonaika asetettava ennen tätä asetusta Automaattisen aukaisun poistaminen (vain kertakäyttö koodi) # pääkäyttäjäkoodi Esimerkki: # Tulos: Automaattinen aukaisu on poistettu käytöstä Näppäinäänen kytkeminen pois ja päälle # pääkäyttäjäkoodi Esimerkki: # Tulos: Äänet kytkeytyvät pois tai päälle Punaisen varattuvalon kytkeminen pois ja päälle (vain kertakäyttö koodi) # pääkäyttäjäkoodi Esimerkki: # Tulos: Valo kytkeytyy pois tai päälle Tehdasasetuksena varattuvalo on päällä Jatkuvalla koodilla varattuvalo ei ole päällä HUOLTOKOODIN KOMENNOT: Aseta tai vaihda käyttäjäkoodi (vain jatkuva koodi) # huoltokoodi 03 tunnistenumero käyttäjäkoodi Esimerkki: # Tulos: Uusi käyttäjäkoodi 9999 on nyt toiminnassa paikassa 1 Käyttäjäkoodin poisto (vain jatkuva koodi) # huoltokoodi 04 tunnistenumero Esimerkki: # Tulos: Käyttäjä tunnistenumerolla 01 on poistettu. Sininen ja punainen valo palaa yhtä aikaa koodinpoistamisen jälkeen. Lukko pysyy lukossa Käyttäjäkoodin palautus (vain jatkuva koodi) # huoltokoodi 05 tunnistenumero Esimerkki: # Tulos: Käyttäjä tunnistenumerolla 01 on palautettu

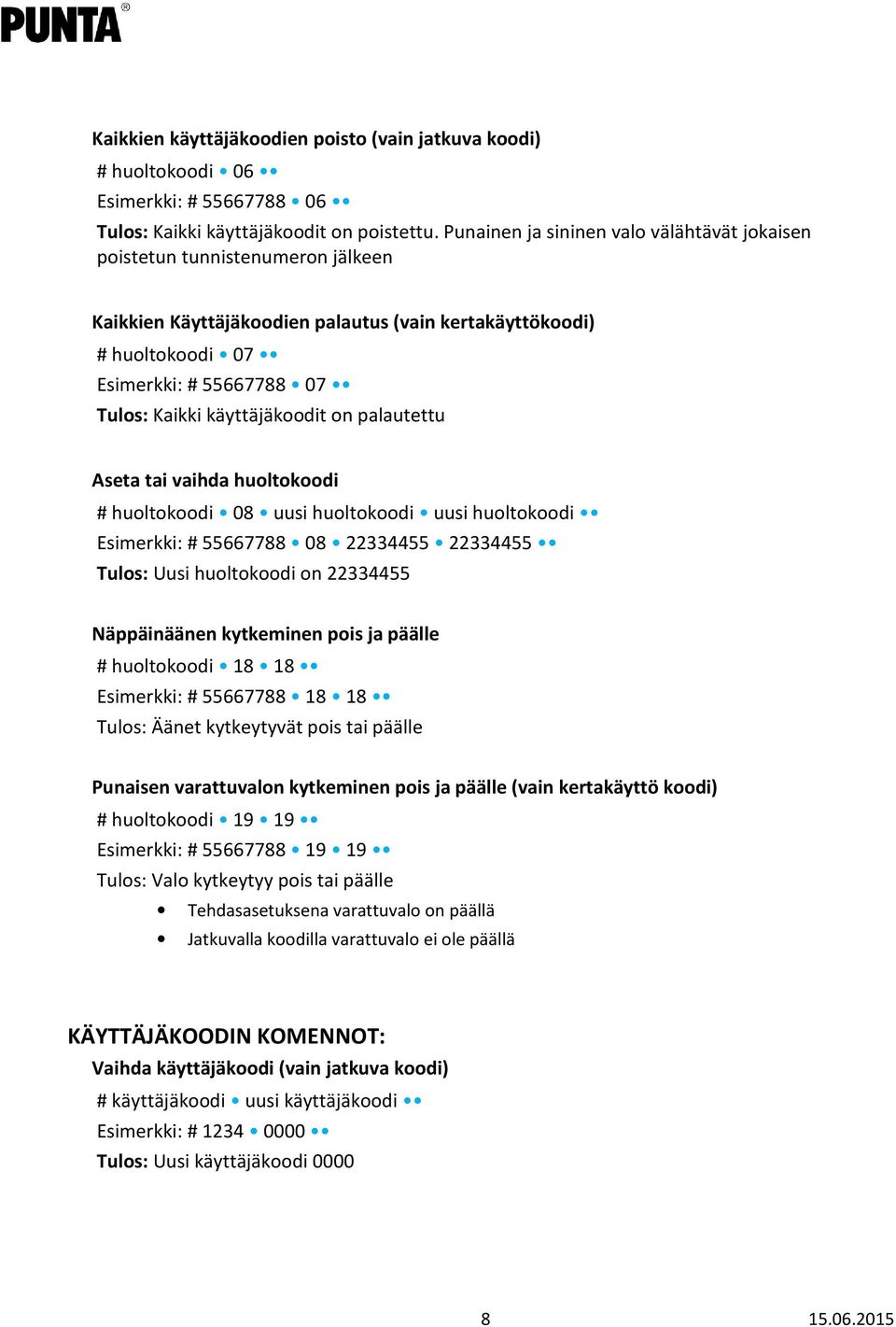

8 Kaikkien käyttäjäkoodien poisto (vain jatkuva koodi) # huoltokoodi 06 Esimerkki: # Tulos: Kaikki käyttäjäkoodit on poistettu. Punainen ja sininen valo välähtävät jokaisen poistetun tunnistenumeron jälkeen Kaikkien Käyttäjäkoodien palautus (vain kertakäyttökoodi) # huoltokoodi 07 Esimerkki: # Tulos: Kaikki käyttäjäkoodit on palautettu Aseta tai vaihda huoltokoodi # huoltokoodi 08 uusi huoltokoodi uusi huoltokoodi Esimerkki: # Tulos: Uusi huoltokoodi on Näppäinäänen kytkeminen pois ja päälle # huoltokoodi Esimerkki: # Tulos: Äänet kytkeytyvät pois tai päälle Punaisen varattuvalon kytkeminen pois ja päälle (vain kertakäyttö koodi) # huoltokoodi Esimerkki: # Tulos: Valo kytkeytyy pois tai päälle Tehdasasetuksena varattuvalo on päällä Jatkuvalla koodilla varattuvalo ei ole päällä KÄYTTÄJÄKOODIN KOMENNOT: Vaihda käyttäjäkoodi (vain jatkuva koodi) # käyttäjäkoodi uusi käyttäjäkoodi Esimerkki: # Tulos: Uusi käyttäjäkoodi
