Pro 57 UM/S Setelilaskuri

Transkriptio

1 Pro 57 UM/S Setelilaskuri Turvallisuusohjeet ja huoltoa koskevat säännökset Lue tämä käyttöohje ennen laitteen käyttöönottoa Laite pitää asentaa tasaiselle vaakasuoralle alustalle, pois vedestä ja vaarallisia esineistä Älä sijoita laitetta paikkaan, jossa laite on suorassa kosketuksessa auringonvaloon, keinovaloon, voimakkaaseen tärinään tai pölyyn Älä käytä laitetta märin käsin Älä pudota laitetta Puhdista laite säännöllisesti. Jos laite tarvitsee huoltoa, ota yhteys huoltoon. Älä pura, korjaa tai yritä päivittää laskuria itse. Tämä voi vahingoittaa laitetta. Älä käynnistä laskuria jos virtajohto on vahingoittunut Jos laite on kylmässä pidemmän aikaa, säilytä se huoneenlämmössä vähintään 4 tuntia ennen käyttöönottoa. Muista! Tuottaja ei ole millään tavoin vastuussa koneen rikkoutumisesta jos sitä on käytetty ohjeiden vastaisesti. 1.Ohjauspaneeli 2. Kate 3. Syöttölokero 4. Niputtaja 5. Erillis-näytön portti 6. Virtajohto 7. Paperin paksuuden säädin 8. Kantokahva 9. Virtakytkin

2 Ohjauspaneelin toiminnot 1. Päänäyttö (Näyttö 1) kuvaa ensisijaisesti laskentatuloksia, mutta myös operatiivisia tietoja jos laitteen seuraavissa ominaisuuksissa tehdään muutoksia: - Laskennan nopeus - Magneettianturin herkkyystaso - UV anturin herkkyystaso - Optisen tiheyden herkkyystaso 2. Kpl-näyttö (Näyttö 2) kuvaa: - Kpl-laskenta tilassa halutun setelien määrän - Laskettujen seteleiden määrä nipussa (yhteen laskenta tilassa) - virhekoodit 3. START-painike - Aloittaa laskennan - Jatkaa laskentaa ja poistaa virheilmoitukset näytöstä 2 - tallentaa laskurin asetukset 4. ADD-painike Painamalla näppäintä kerran saat yhteen laskennan asetuksen päälle (näppäimen päälle syttyy punainen valo). Painamalla toisen kerran näppäintä, saat yhteen laskennan asetuksen pois päältä. 5. UV-painike UV tunnistimen kytkeminen päälle/pois päältä. (Oletusasetuksena päällä. Näppäimen päällä palaa punainen valo.) 6. E$-painike Magneettijäljen tunnistimen kytkeminen päälle/pois päältä. (Oletusasetuksena päällä. Näppäimen päällä palaa punainen valo.) 7. Numeropainikkeet 0-9 Syötetään kpl-määrät näyttöön 2 (laskee määritetyn määrän seteleitä). Painamalla mitä tahansa numeronäppäintä, siirtyy laskuri automaattisesti kpl-laskenta tilaan. 8. MUL-painike Automaattinen/manuaalinen laskenta tila. Jos aloitat laskennan manuaalisesti, on tarpeellista painaa START-painiketta. Automaattisessa tilassa (punainen valo näppäimen päällä ei pala) laskuri aloittaa automaattisesti laskennan kun olet asettanut setelinipun syöttösäiliöön. 9. CLR-painike Tämä painike nollaa molemmat näytöt. Kun olet painanut näppäintä, laite poistuu kpl-laskenta tilasta ja nollaa laskurit. 10. SP-painike Painike muuttaa laitteen laskenta-nopeutta.. Joka painallus muuttaa nopeutta. Näytössä näet sen hetkisen laskenta-nopeuden. Painamalla START-painiketta, laite tallentaa sen hetkisen nopeuden vakioksi.

3 Väärennösten havaitseminen UV (PRO 57UM / S ja PRO-57U mallit) UV-ilmaisin on suunniteltu useille valuutoille ja kaikentyyppisille seteleille. Laskuri tarkistaa automaattisesti UV heijastuksen tason seteleistä. Jos taso on virheellinen, laite lopettaa laskemisen ja "eu" virhekoodi tulee näyttöön. Epäilyttävät setelit jäävät aina niputtajaan setelipinon päällimmäiseksi. Tällaisten seteleiden aitous tulee tarkistaa. Magneettinen tunnistus (PRO 57UM / S malli) Magneettinen ilmaisin on suunniteltu euron ja dollarin havaitsemiseen. Laite tarkistaa automaattisesti magneettisen jäljen esiintymisen setelissä. Jos laite ei löydä MG merkkejä, laskuri lopettaa laskemisen ja "En" virhekoodi tulee näytölle. Epäilyttävät setelit jäävät aina niputtajaan setelipinon päällimmäiseksi. Tällaisten seteleiden aitous tulee tarkistaa. Laskurin käyttö Valmistelu: Kytke virtajohto laitteeseen ja käännä virtakytkin ON-asentoon. Kun näyttöön tulee "0" ja laskuri on valmis käyttöön HUOMIO! Jotta vältettäisiin virheet laskennassa, älä syötä laskuriin seteleitä jotka ovat liian kuluneita, epävirallisesti merkittyjä, altistuneita kemikaaleille kuten esim. pesuaineille tms. Erityistä huomiota tulisi myös kiinnittää seteleiden asettamiseen syöttölokerossa. -Setelit tulee sijoittaalokerossa siistiin pinoon etupuoli ylöspäin -Setelit tulee sijoittaa lokerossa kohtisuoraan nojaamaan säiliön selkänojaa vasten. Väärin asetettu seteli voi aiheuttaa virheitä laskennassa, seteleiden sinkoutumismahdollisuuden laitteesta, rypistymisen tai jumiin jäämisen.

4 Peruskäyttö: -Aseta setelit syöttölokeroon -Laskuri laskee setelit automaattisesti -Tulos ilmoitetaan näytöllä -Kun laskenta on ohi, tyhjennä laskennan tulos näytöstä painamalla "START" tai "CLR" painiketta Määrä laskenta-tila (Laskee kerrallaan määrätyn määrän seteleitä). - Syötä 2-numeroinen luku numeropainikkeista 0-9, joka vastaa määrää jonka haluat laitteen laskevan kerrallaan - Poista setelit niputtajasta - Lisää seteleitä tarvittaessa - Paina "CLR" painiketta kun haluat nollata laskurin Yhteen laskenta-tila - Paina "ADD"-painiketta ja merkkivalo syttyy - Aseta setelit syöttölokeroon - Kun laite on laskenut setelit, poista setelipino niputtajasta - Laita uusi pino seteleitä syöttölokeroon - Näyttössä 1 näkyy laskettujen seteleiden kokonaistulos - Määrä laskenta-tilassa, näyttö 2 näyttää viimeisen setelipinon laskennan tuloksen - Painamalla "CLR" painiketta, nollaat näytön kun olet valmis - Paina "ADD"-painiketta kun haluat lähteä yhteen laskenta-tilasta Toiminta-asetukset ja vianmääritys Syöttölokeron säätö. Jos setelit ovat suurempia, kuluneempia, likaisia tai USAn dollareita, säädä syöttölokeroa suuremmaksi. Jos setelit ovat uusia, säädä syöttölokeroa pienemmäksi. Setelipinon paksuuden säätöruuvi löytyy laitteen takapaneelista. Paperin paksuuden säätö pitäisi olla noin 30 asteen kulmassa Magneettisen jäljen tunnistimen herkkyystason muuttaminen: Paina "E $"-painiketta 4 sekuntia. "En"-merkki näkyy näytöllä 2. Päänäyttö näyttää ilmaisimen herkkyystason. Määritä tarvittava herkkyystaso numeropainikkeilla 0-9. Paina "START"-painiketta hyväksyäksesi uuden asetuksen Uv-tunnistimen herkkyystason muuttaminen: Paina "UV"-painiketta 4 sekuntia. "EU" merkki näkyy näytöllä 2. Päänäyttö näyttää ilmaisimen herkkyystason. Määritä tarvittava herkkyystaso numeropainikkeilla 0-9. Paina "START"-painiketta hyväksyäksesi uuden asetuksen Optisen tiheyden tunnistimen herkkyystason muuttaminen: Paina "MUL"-painiketta 4 sekuntia. "Ed" merkki nähdään näytöllä 2. Päänäyttö näyttää herkkyystason ilmaisimen. Määritä tarvittava herkkyystaso numeronäppäimillä 0-9. Paina "START"-painiketta hyväksyäksesi uuden asetuksen. Huomio! Tunnistimien tehdas-asetukset ovat seuraavat: En = 5 EU = 5 Ed = 5 dd = 4

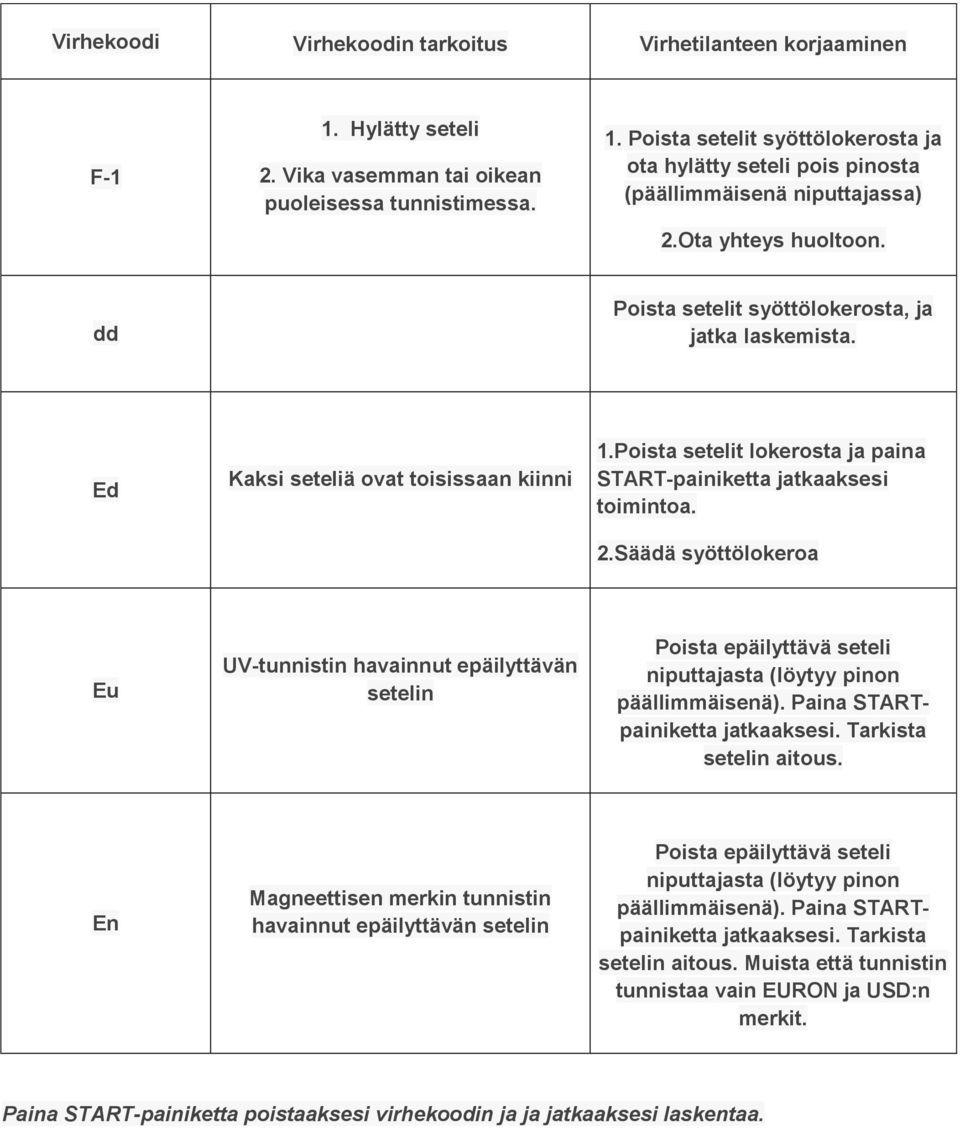

5 Virhekoodi Virhekoodin tarkoitus Virhetilanteen korjaaminen F-1 1. Hylätty seteli 2. Vika vasemman tai oikean puoleisessa tunnistimessa. 1. Poista setelit syöttölokerosta ja ota hylätty seteli pois pinosta (päällimmäisenä niputtajassa) 2.Ota yhteys huoltoon. dd Poista setelit syöttölokerosta, ja jatka laskemista. Ed Kaksi seteliä ovat toisissaan kiinni 1.Poista setelit lokerosta ja paina START-painiketta jatkaaksesi toimintoa. 2.Säädä syöttölokeroa Eu UV-tunnistin havainnut epäilyttävän setelin Poista epäilyttävä seteli niputtajasta (löytyy pinon päällimmäisenä). Paina STARTpainiketta jatkaaksesi. Tarkista setelin aitous. En Magneettisen merkin tunnistin havainnut epäilyttävän setelin Poista epäilyttävä seteli niputtajasta (löytyy pinon päällimmäisenä). Paina STARTpainiketta jatkaaksesi. Tarkista setelin aitous. Muista että tunnistin tunnistaa vain EURON ja USD:n merkit. Paina START-painiketta poistaaksesi virhekoodin ja ja jatkaaksesi laskentaa.

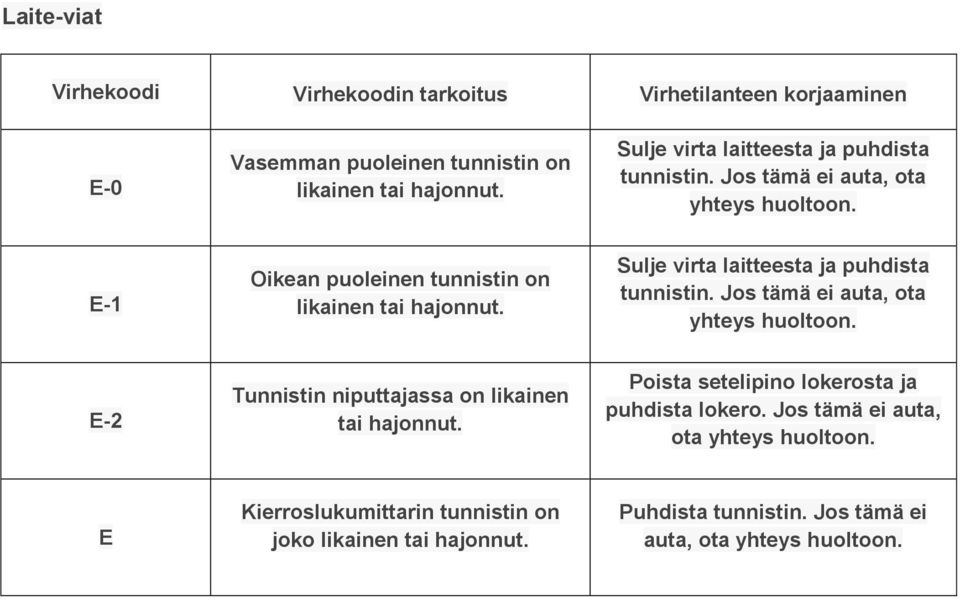

6 Laite-viat Virhekoodi Virhekoodin tarkoitus Virhetilanteen korjaaminen E-0 Vasemman puoleinen tunnistin on likainen tai hajonnut. Sulje virta laitteesta ja puhdista tunnistin. Jos tämä ei auta, ota yhteys huoltoon. E-1 Oikean puoleinen tunnistin on likainen tai hajonnut. Sulje virta laitteesta ja puhdista tunnistin. Jos tämä ei auta, ota yhteys huoltoon. E-2 Tunnistin niputtajassa on likainen tai hajonnut. Poista setelipino lokerosta ja puhdista lokero. Jos tämä ei auta, ota yhteys huoltoon. E Kierroslukumittarin tunnistin on joko likainen tai hajonnut. Puhdista tunnistin. Jos tämä ei auta, ota yhteys huoltoon.
