BL20A0700 Sähköverkkotekniikan peruskurssi

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "BL20A0700 Sähköverkkotekniikan peruskurssi"

Transkriptio

1 BL0A0700 Sähköverkkotekniikan peruskurssi Verkostosuunnittelu Sähkönjakelu

2 Verkostosuunnittelu, tämän päivän haasteita ja mahdollisuuksia Suurhäiriöt Ikääntyvät verkot Verkkoliiketoiminnan valvonta Galthagen Box KALLBÄCK Omistajat Resurssit Ilmastomuutos Energiapolitiikka Luotettavuus Pientuotanto Sähkön käyttö Tekniikan kehittyminen Verkostosuunnittelu, Keskeiset infraverkot ja saneeraustarpeet SÄHKÖ ( km, > km/a) TELE ( km v. 015 mennessä) VESI ( km, tarve km/a) VIEMÄRI ( km, tarve 900 km/a) KAUKOLÄMPÖ ( km km/a) MAANTIET ( km, tarve km/a) RAUTATIET (5 900 km, tarve km/a)

3 Verkoston mitoitus Tavoitteena teknisesti kelvollinen taloudellisesti edullisin kokonaisratkaisu { I+H+K+L } I = investointikustannukset H = häviökustannukset K = käyttökustannukset L = keskeytyshaitat REUNAEHTOJEN PUITTEISSA: normaalit käyttötilanteet vika- + muut varasyöttötilanteet Suunnittelun reunaehdot: kuormitettavuus jännitteenalenema oikosulkukestoisuus nollausehdot (pj-verkko) 5 Verkoston mitoitus, kokonaiskustannusten minimointi T Ctot min Cinv( t) Copex( t) Ckeskeytys( t) dt 0 Investointikustannukset Käyttö- ja kunnossapitokustannukset Keskeytyskustannukset - Rakentaminen - Materiaalit - Pääomakustannukset - Suunnittelu, tutkimus ja kehitys - Varastointi, kuljetukset - Verkon käyttötoiminta - Verkon kunnossapitotoiminta - Verkon sähköiset häviöt - Viankorjaus - Asiakkaiden kokema sähkönjakelun keskeytyksistä aiheutuva taloudellinen haitta 6

4 Taloudellisuuslaskelmat Sähköjärjestelmässä on monenlaisia kustannuksia: investointikustannukset häviökustannukset keskeytyskustannukset ylläpitokustannukset Tavoitteena järjestelmän suunnittelussa ja käytössä on kokonaiskustannusten minimointi teknisten reunaehtojen puitteissa. Kustannukset voivat olla kiinteitä tai muuttuvia ja kertaluonteisia tai jaksollisia. kiinteä muuttuva kerta jaksollinen investoinnit X (X) X (X) häviöt (X) X X keskeytykset (X) X X ylläpito X (X) X 7 Kiinteiden ja jaksollisten kustannusten vertailu Kiinteitä ja jaksollisia kustannuksia voidaan verrata: joko jakamalla kiinteät kulut tasaeriksi tarkasteluajanjaksolle, ns. annuiteettimenetelmä tai laskemalla jaksollisten kustannusten kokonaisarvo tarkasteluajanjaksolta, ns. nykyarvomenetelmä Nykyarvomenetelmä lasketaan tarkasteluajanjakson aikana syntyvien vuotuiskustannusten nykyarvo ts. lasketaan, kuinka paljon rahaa olisi nyt oltava, että sen avulla voidaan maksaa kaikki tulevat vuotuiserät. vuotuiserän siirto nykyhetkeen nykyarvo NA 1 t 1 p t Esim. jos 10 vuoden kuluttua vuotuiserä on 100, on sen nykyarvo korkoprosentin p funktiona p (%) nykyarvo

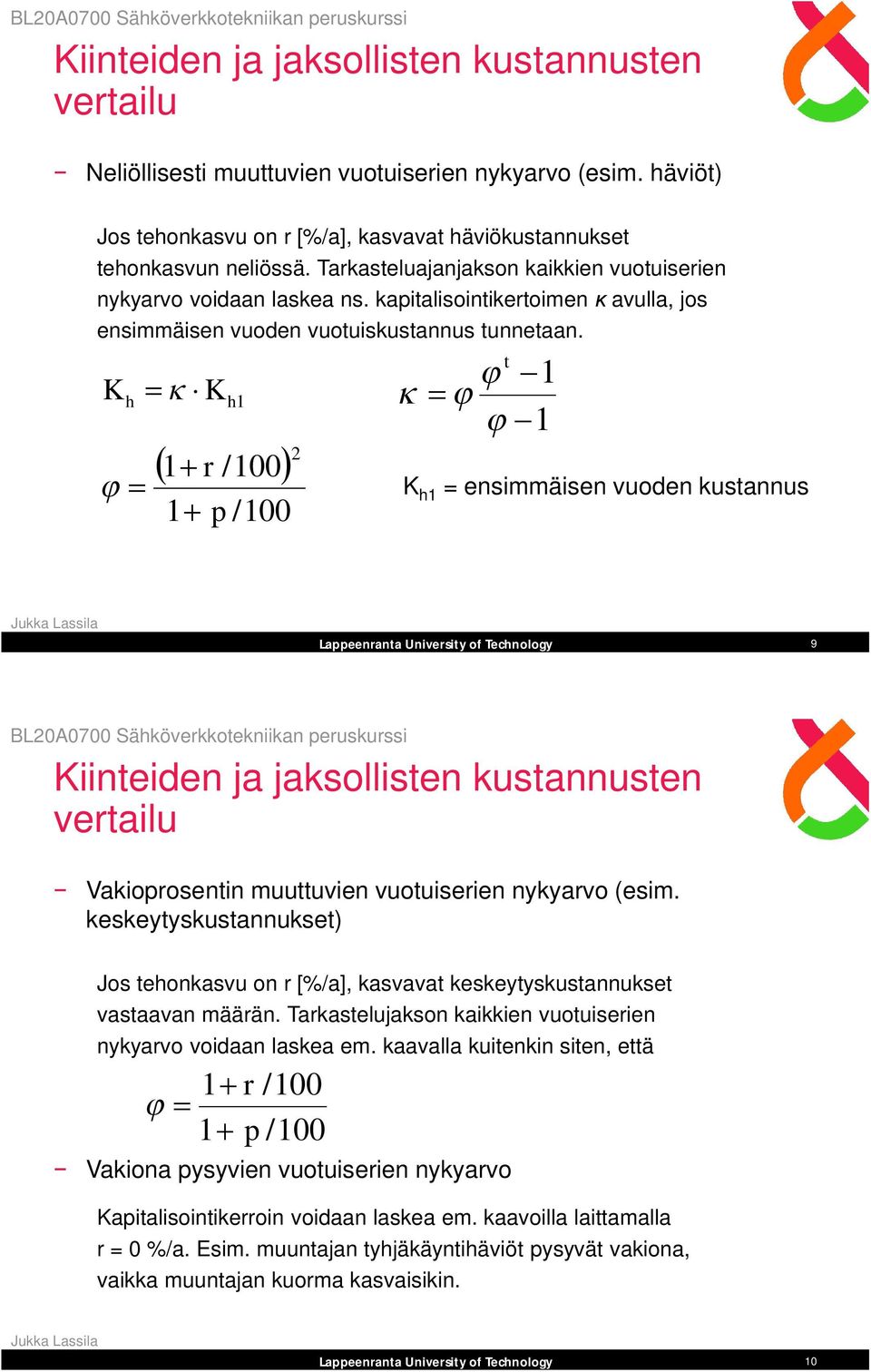

5 Kiinteiden ja jaksollisten kustannusten vertailu Neliöllisesti muuttuvien vuotuiserien nykyarvo (esim. häviöt) Jos tehonkasvu on r [%/a], kasvavat häviökustannukset tehonkasvun neliössä. Tarkasteluajanjakson kaikkien vuotuiserien nykyarvo voidaan laskea ns. kapitalisointikertoimen avulla, jos ensimmäisen vuoden vuotuiskustannus tunnetaan. K h K h1 1 r /100 1 p /100 t 1 1 K h1 = ensimmäisen vuoden kustannus 9 Kiinteiden ja jaksollisten kustannusten vertailu Vakioprosentin muuttuvien vuotuiserien nykyarvo (esim. keskeytyskustannukset) Jos tehonkasvu on r [%/a], kasvavat keskeytyskustannukset vastaavan määrän. Tarkastelujakson kaikkien vuotuiserien nykyarvo voidaan laskea em. kaavalla kuitenkin siten, että 1 r /100 1 p /100 Vakiona pysyvien vuotuiserien nykyarvo Kapitalisointikerroin voidaan laskea em. kaavoilla laittamalla r = 0 %/a. Esim. muuntajan tyhjäkäyntihäviöt pysyvät vakiona, vaikka muuntajan kuorma kasvaisikin. 10

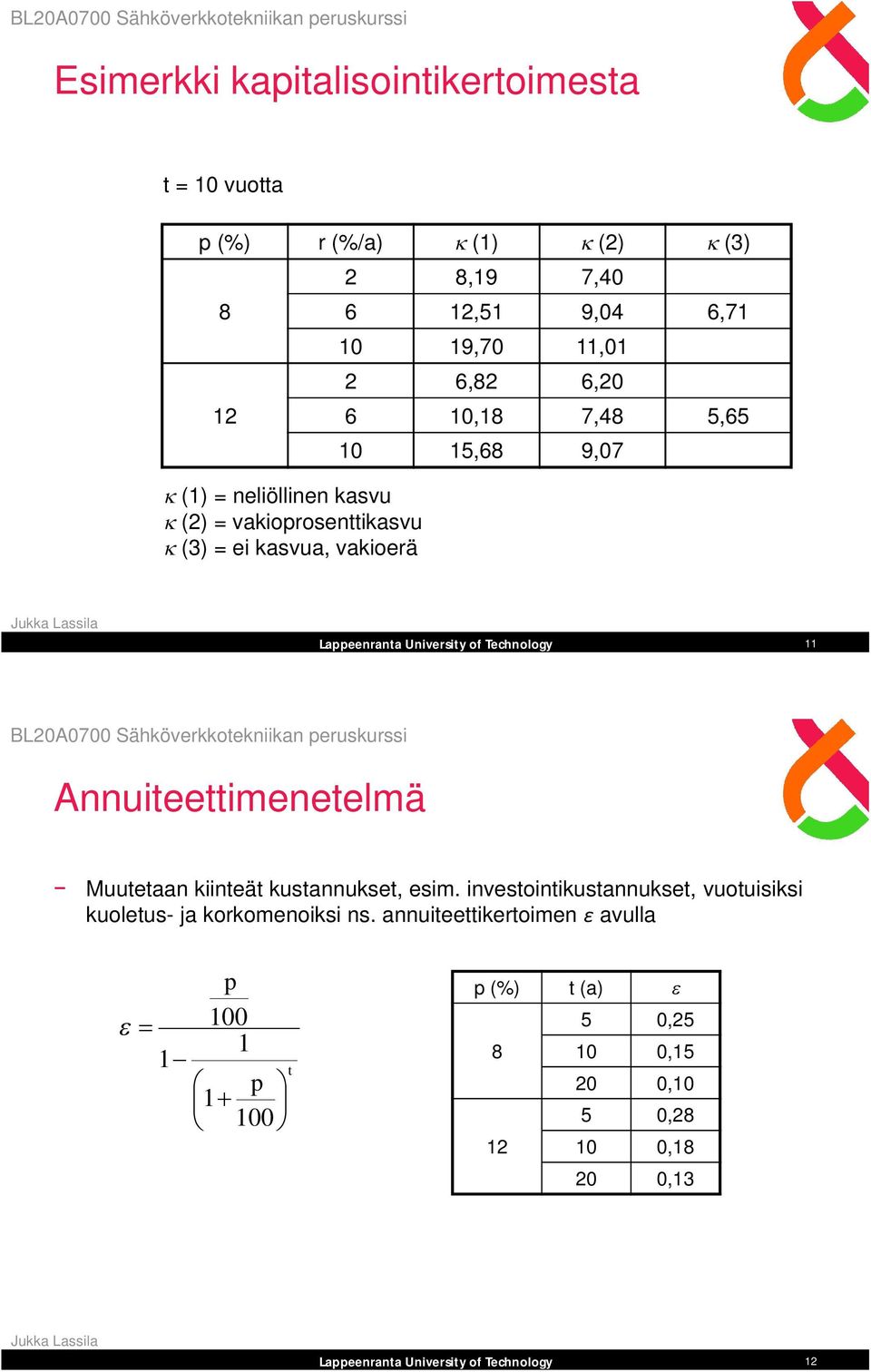

6 Esimerkki kapitalisointikertoimesta t = 10 vuotta p (%) r (%/a) (1) () (3) 8 1 (1) = neliöllinen kasvu () = vakioprosenttikasvu (3) = ei kasvua, vakioerä 8,19 7,40 6 1,51 9,04 6, ,70 11,01 6,8 6,0 6 10,18 7,48 5, ,68 9,07 11 Annuiteettimenetelmä Muutetaan kiinteät kustannukset, esim. investointikustannukset, vuotuisiksi kuoletus- ja korkomenoiksi ns. annuiteettikertoimen avulla p p t p (%) t (a) 5 0, ,15 0 0,10 5 0, ,18 0 0,13 1

7 Häviökustannusten laskenta Häviökustannukset syntyvät tehohäviöistä energiahäviöistä Lasketaan yleensä vuotuiskustannuksina häviöteho: häviöenergia: Wh Ph dt Ph t 0 t h = häviöiden huipunkäyttöaika 0,83t k th 0,17tk 8760 Häviökustannukset P h 3I R tehohäviöt KHP Ph ( /a) energiahäviöt KHE Wh ( /a) t h t h /h t k /h Häviöiden käyttöaika (t h ) kuormituksen käyttöajan (t k ) funktiona. 13 Keskeytyskustannusten hallinta Koko järjestelmän vikataajuus: Vikataajuudet : katkaisija f k, erotin f E, johto f l f f k E f f Ei i1 i1 l l i Kulutuspisteessä Vuotuinen keskeytysaika: t i = komponentin i vikaantumisen aiheuttama keskeytyksen pituus Keskimääräinen keskeytysaika/vika: Toimittamatta jäänyt energia: P k = keskeytysteho (yleensä oletetaan keskitehoksi P k ) Keskeytyskustannukset: a ja b = toimittamatta jääneen sähkön hintaparametrit A t I i1 A f W AP k f i t i K f ( abt) P k 14

8 Esimerkki Rakennetaan 10 km pitkä Raven-johto (0 kv). Laske johdon investointi-, keskeytys- ja häviökustannukset. Johdon pitoaika t = 40 a. Johdon kuorma on nyt MW, cos() = 0,95, r = %/a. Korkoprosentti p = 5 %. Häviöiden hinta on 30 /kw ja 0,03 /kwh. Kuormituksen huipunkäyttöaika t k = 300 h ja häviöiden huipunkäyttöaika t h = 1900 h. Johdon vikatiheys f = 0,1 vikaa/km,a, johdon korjausaika = h. Keskeytyskustannusparametrit a = 0,5 /kw ja b = 1 /kwh. Investointikustannukset: 10 km /km = Häviökustannukset: ,99 33, 3 1,05 1 K h K h1 15 Esimerkki P cos P h 1 3I R R W U 59,4 kw 59, kwh 11,8 MWh h1 Ph 1 th Tehohäviökustannukset: 59,4 kw/a 30 /kw = 178 /a Energiahäviökustannukset: 11, kwh 0,03 /kwh = 3384 /a Yhteensä: 5166 /a Häviökustannukset: K h = 33,

9 Esimerkki Keskeytyskustannukset: Kk k Kk1 3,34 k K k 1 f l P W P 8760 a b t Pmax t 8760 k 730kW 1 1 r p /100 /100 Huom! Ei neliöllistä riippuvuutta kuormituksen kasvusta (r)! (vrt. häviökustannusten laskenta) K k 0, a a 1 0, Keskeytyskustannukset: K k 3, Lassila, J. Keravan Energia Oy:n ja Etelä-Suomen Energia Oy:n sähköverkkojen yleissuunnitelma 1. TYÖN TAVOITE. KÄYTETTÄVÄT LÄHTÖTIEDOT, MENETELMÄT JA SUUNNITTELUPERUSTEET. ALUEIDEN KUORMITUSKASVUENNUSTEET.3 JOHTOJEN TALOUDELLINEN MITOITUS.4 OIKOSULKULASKENTA JA VIKAVIRTASUOJAUS.5 MAASULKULASKENTA 3. VERKON NYKYTILA JA KEHITYSNÄKYMÄT 3.1 TEKNISTALOUDELLINEN NYKYTILA JA AKUUTIT KEHITYSTOIMENPITEET Tehonjakotulokset nykyverkolle 3.1. Oikosulkulaskennan tulokset ja tarvittavat toimenpiteet Oikosulkusuojauksen kannalta poikkeukselliset kytkentätilanteet 3. VERKON KUORMITUKSEN KASVUN RAJAT 3.3 VARASYÖTTÖ JA KORVAUSTARKASTELUT 18

10 KÄYTETTÄVÄT LÄHTÖTIEDOT, MENETELMÄT JA SUUNNITTELUPERUSTEET Laskentajännite U = 0.5 kv Korkoprosentti p = 5 %/a Tarkasteluaika t = a Kasvuprosentti r = %/a kohteesta riippuen Suurin sallittu jännitteenalenema u hmax = 5 % (normaali käyttötilanne) 7 % (korvaustilanne) Tehokerroin cos = 0.96 Kuormitushäviöiden hinta H häv,teh H häv,ener = 37 /kw,a = 0.0 /kwh 19 ALUEIDEN KUORMITUSKASVUENNUSTEET Alue % % Pohjois-Sipoo Talma Sipoon keskus Keski-Sipoo Lounais-Sipoo Immersby Söderkulla Kaakkois-Sipoo Saaristo Yhteensä TALMA SIPOON KESKUSTA KESKI-SIPOO IMMERSBY LOUNAIS-SIPOO KAAKKOIS- SIPOO POHJOIS- SIPOO SÖDER- KULLA SAARISTO Väestö Työpaikat = tilanne vuonna = lisäys v. 00 mennessä PIHKANIITTY Väestö Työpaikat KYTÖMAA Väestö Työpaikat VIRO-METSOLA Väestö Työpaikat KURKELA Väestö Työpaikat UNTOLA Väestö Työpaikat KILTA YLIKERAVA Väestö Työpaikat

11 3.0 JOHTOJEN TALOUDELLINEN MITOITUS (uusi johto) Alkuhetken teho P 0 [MW] PIGEON RAVEN SPARROW PAS 10 PAS 70 K K h K 0 t 1 K 1 ( K h1 K h K 01 K 0 ) K v P0 U cos H ( R R ) p j1 j 0 v Kuormituksen kasvu r [%] 1 OIKOSULKULASKENTA JA VIKAVIRTASUOJAUS 110 kv:n syöttävä verkko 110/0 kv:n päämuuntaja R k110 X k110 R km X km I k I k PJK AJK t t 1 e t 0 t t 1 t/s t 0 t 0,1 0, t + 0,1 10 t + 0,1 t = releeseen aseteltava laukaisun aikahidastus PJK = pikajälleenkytkentä AJK = aikajälleenkytkentä

12 VERKON NYKYTILA JA KEHITYSNÄKYMÄT - Tehonjakotulokset nykyverkolle Sähköasema ja päämuuntaja 16 Laskettu huipputeho [MW] Mitattu huipputeho [MW] Laskettu / mitattu teho Martinkylä 0 MVA % Massby 5 MVA 10.8* % Kallbäck 31.5 MVA % Johtolähtö S max [MVA] u hmax [%] P häv [kw] E häv [MWh/a] J07 Ingman J08 Nickby J10 Immersby J11 Söderkulla Huipputeho [MW] Oikosulkulaskennan tulokset ja tarvittavat toimenpiteet Sähköasema [MVA] I k110 [ka] I k0 [ka] Martinkylä (11.) 5.0 (5.1) Massby (7.7) 5.9 (5.9) Kallbäck (7.7) 7.1 (7.) Ylikerava (10.) 6.0 (6.1) Alikerava (11.0) 6.1 (6.) Savio (10.3) 4.0 (4.1) Fingrid: Suluissa olevat lukemat kertovat arvion tilanteesta vuonna kv:n syöttävä verkko 110/0 kv:n päämuuntaja R k110 X k110 R km X km I k 4

13 110/0 kv S n = 0 MVA P 0 = 13,5 kw P k = 100 kw z k = 10 % muuntajan muuntajakilvessä olevat tiedot 110 kv 0 kv r k Pk S n 100 % 100 kw 100 % 0,5 % 0000 kva x k R k X k 10 0,5 9,99% 110 kv 0,005 3, 05 0 MVA 59, 9 1,98 (ensiöön laskettuna) 0,1 (toisioon laskettuna) z k = u k x k r k 5 Oikosulkulaskennan tulokset ja tarvittavat toimenpiteet Sähköasema ja johtolähtö Kallbäck Oikosulun kestoaika ennen pjk:ta t A Oikosulun kestoaika ennen ajk:ta t B Oikosulun kestoaika ajk:n jälkeen t C Releen havahtumisvirta pikalaukaisulla I >> Vanha Uusi Vanha Uusi Vanha Uusi Vanha Uusi J07 Ingman 1 s 0.5 s 0.1 s 0.3 s 1 s 0.5 s - - J8 Kalkstrand s 0.3 s 1 s 0.5 s 4.0 ka 3.0 ka J10 Gumbostrand s 0.3 s ka 3.0 ka J1 Galthagen s 0.3 s ka 3.0 ka J14 Spjutsund 1 s 0.8 s 0.1 s 0.3 s Massby J08 Nickby 1 s 0.5 s 0.1 s 0.3 s 1 s 0.5 s 4.5 ka 3.0 ka J10 Immersby 1 s 0.6 s 0.1 s 0.3 s 1 s 0.6 s 4.0 ka 3.0 ka J11 Söderkulla 1 s 0.8 s 0.1 s 0.3 s 1 s 0.8 s 4.5 ka 3.5 ka Sähköasema ja johtolähtö Massby Sijainti Johtolaji Pituus Oikosulkukestoisuus * J08 Nickby ES31 Gesterby, Gästerby AC m 111 % Martinkylä J07 Nickby ES09 Nickby gård, Nickby AC16 30 m 11 % J09 Porvoo ES3503 Kirkoby, Sipoo AC10 57 m 34 % 6

14 VARASYÖTTÖ JA KORVAUSTARKASTELUT Sähköaseman korvaussuunnitelma: Hindsby Martinkylä: Kaasumoottori 1.7 MW.6 % Mäntsälän Sähkö Oy Jokelanseutu MW Naapuriyhtiöistä saatava varateho: PSS Brusas - Ruskeapää 0.5 MW Immersby Nickby MASSBY Kallbäck: Ingman 4.5 MW 6.4 % Kallbäck: Söderkulla 3. MW.3 % Kallbäck: Galthagen 1.4 MW 1.4 % KALLBÄCK KEO Sorsakorpi 3 MW MARTINKYLÄ Kaasumoottori Nikkilä 5.5 MW PSS Bys-Bertas - Veckoski -3 MW PSS Savijärvi - Nikkilä -3 MW PSS Besslakärr - Box 1 MW MASSBY KALLBÄCK PSS Kärrby - Spjutsund 0.5 MW 7 ÖSTERSUNDOMIN ALUEEN SÄHKÖNJAKELUN KEHITTÄMINEN - UUSI SÄHKÖASEMA Ylikerava Martinkylä Alikerava Savio Massby Kallbäck Vaarala (Vantaan Energia Oy) Mellunkylä (Helsingin Energia) Uusi sähköasema Investointikohde Hinta [M ] 110 kv:n metallipylväsrakenteinen siirtojohto, 6.5 km 1.1 Kenttärakenteet 0.34 Päämuuntaja I, 5 MVA 0.9 Päämuuntaja II, 10 MVA 0.18 Asemarakennus kv:n kojeisto

15 ÖSTERSUNDOMIN ALUEEN SÄHKÖNJAKELUN KEHITTÄMINEN - KESKIJÄNNITERATKAISU MASSBY Landbo Östersundom Kj-verkon rakentamiskustannukset Määrä Rakenne Hinta [k ] 7.0 km PAS km MAX km MAX kpl Automaattierotinasema 5 6 kpl Kaapelipääte 7.3 Häviökustannukset (P 0 = 6.0 MW) Kuormituksen kasvuprosentti ja teho tarkasteluajan lopussa PAS 10 [k ] PAS 150 [k ] PAS 185 [k ] PAS 40 [k ] 1 % MW % MW % MW ETELÄ-KERAVAN ALUEEN SÄHKÖNJAKELUN KEHITTÄMINEN Sähkön laatuongelmia Sula (TJE Oy) Ylikerava ,50 0,45 0,40 Alikerava Kuormitusvirta [A] ,35 0,30 0,5 0,0 0,15 Kiskojännite [kv] 0 0,10 0, ,00 Savio Uusi voimalaitos 110 kv kytkinasema Kiskojärjestelyjä Aika [ms] K1 K 30

16 Käytännön esimerkkejä, pylväskatkaisija Viat muutamalta viimeiseltä vuodelta. Keskijännitejohdot vanhoja, 1960 ja -70 luvulla rakennettuja. 31 Käytännön esimerkkejä, pylväskatkaisija P max =.8 MW (100 %) l = 6 km (100 %) KALLBÄCK 10 mp 59 asiakasta 317 MWh Kalkstrand P max = 0.8 MW (9 %) l = 1 km (19 %) 10 mp 47 asiakasta 446 MWh P max = 1.1 MW (39 %) l = 34 km (55 %) 11 mp 63 asiakasta 1894 MWh Spjutsund 5 mp 171 asiakasta 407 MWh 5 mp 195 asiakasta 97 MWh 3

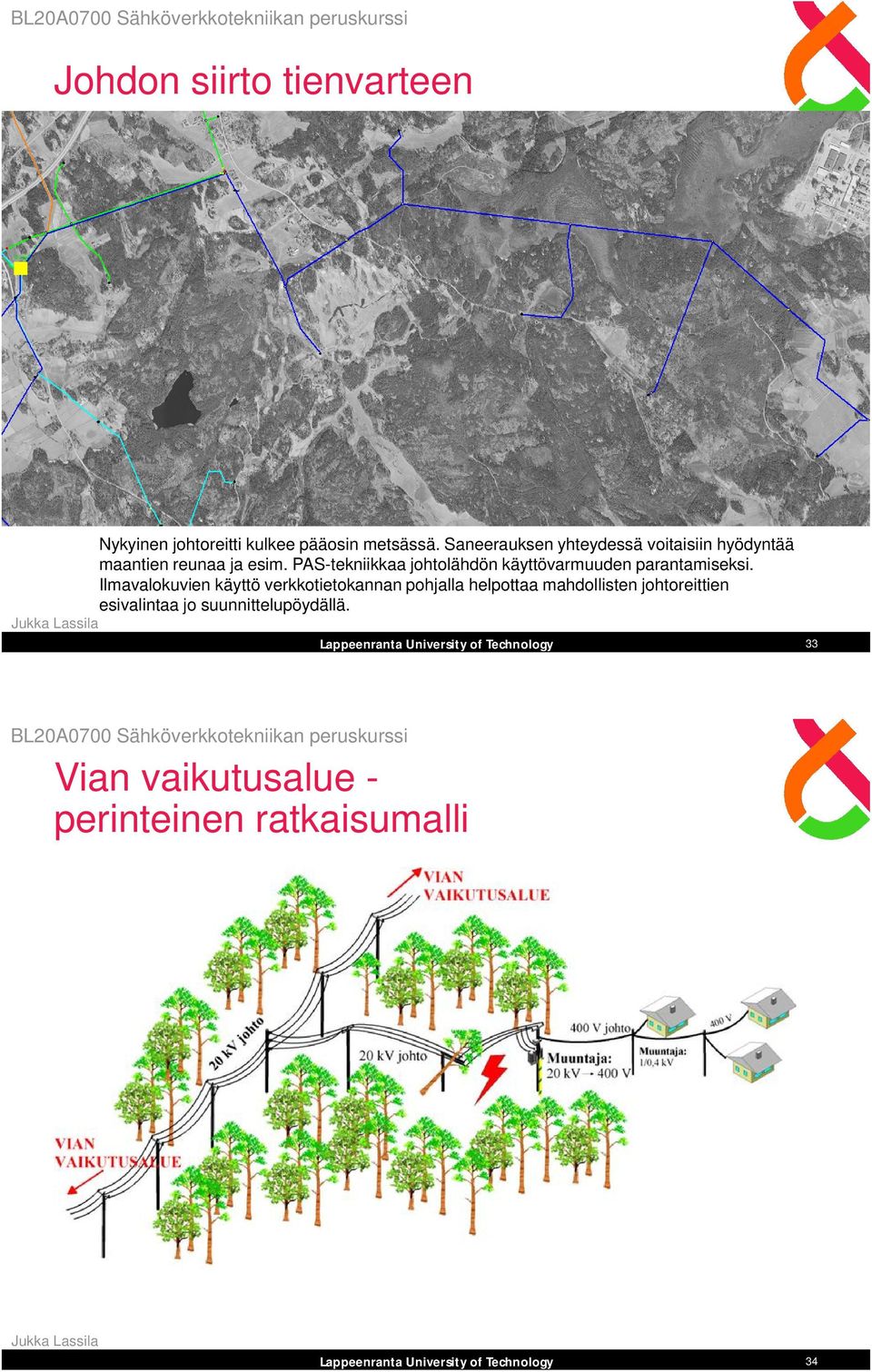

17 Johdon siirto tienvarteen Nykyinen johtoreitti kulkee pääosin metsässä. Saneerauksen yhteydessä voitaisiin hyödyntää maantien reunaa ja esim. PAS-tekniikkaa johtolähdön käyttövarmuuden parantamiseksi. Ilmavalokuvien käyttö verkkotietokannan pohjalla helpottaa mahdollisten johtoreittien esivalintaa jo suunnittelupöydällä. 33 Vian vaikutusalue - perinteinen ratkaisumalli 34

18 Vian vaikutusalue - 0/1/0.4 kv ratkaisumalli 35 Joitakin lähteitä verkostosuunnitteluun liittyen Lappeenrannan teknillinen yliopisto Diplomitöitä Saira, V. 009, 1000 V jakelujännitteen käyttömahdollisuudet Kymenlaakson Sähköverkko Oy:ssä Raussi, T. 5/009, Käytöntukijärjestelmän toiminnoista saatavat hyödyt ja niiden analysointi Haakana, J. 9/008, Haja-asutusalueen keskijänniteverkon kaapeloinnin ja automaation suunnittelumetodiikka Voutilainen, V. 11/007, Tasasähkönjakelun käyttöpotentiaalin määrittäminen Tella, M. 11/007, Sähköverkkoyhtiön keskijänniteverkon kehittämissuunnitelma Ihonen, T. 9/007, Sähkönjakeluverkon ja sähköasemien kehittämissuunnitelma Salonen, P. 11/006, Tasasähkön hyödyntämismahdollisuudet sähkönjakelussa Simonen, M. 8/006, Sähkönjakeluverkon suunnitteluperusteet Matikainen, M. 3/006, Sähkönjakeluverkon kehittämissuunnitelma luotettavuuden näkökulmasta Karkkulainen, T. 11/005, Sähkömittareiden kaukoluennan kannattavuus ja käyttöönotto sähköverkkoyhtiössä Martikainen, A. 8/005, Ilmastonmuutoksen vaikutus sähköverkkoliiketoimintaan Laatikainen, A. 8/005, Elinkaarikustannusten ja toimitusvarmuuden analysointi sähkönjakelun saneerausmenetelmille Rouvinen, J. 5/005, Sähköverkkoyhtiön kehityssuunnitelman laatiminen Sorsa, H. 1/004, Sähköverkkoyhtiön keskijänniteverkon kehittämissuunnitelma Kaipia, T. 4/004, 1000 V sähkönjakelujärjestelmän teknistaloudellisen kannattavuuden tarkastelu Kaarlela, M. 1/00, Kaapeloinnin kannattavuus Fortum Sähkönjakelun keskijänniteverkossa Lassila, J. 1/000, Keravan Energia Oy:n ja Etelä-Suomen Energia Oy:n sähköverkkojen yleissuunnitelma Väitöskirjoja Kimmo Kivikko: "Assessment of Electricity Distribution Reliability Interruption Statistics, Reliability Worth, and Applications in Network Planning and Distribution Business Regulations, 11/010 : Strategic Development of Electricity Distribution Networks Concept and Methods, 1/009 36
