2 Yleisten liittymisehtojen uusiminen YLE 2017 Yleiset liittymisehdot Yleiset liittymisehdot ja verkkosäännöt Liittymisehtojen soveltaminen Sähköverkkoon liittyminen Kytkinlaitosliityntä Voimajohtoliityntä Voimalaitoksen liittäminen Sähkölaitteistojen toimintavaatimukset 2

3 Yleiset liittymisehdot Nykyinen versio yleisistä liittymisehdoista (YLE) on vuodelta 2013 Nykyisiä liittymisehtoja on tarve päivittää vastaamaan tämän päivän vaatimuksia sähköverkolle Älykkäät sähköverkot ja tiukentuneet vaatimukset toimitusvarmuudelle Verkkoon liittymistä koskevat eurooppalaiset verkkosäännöt Sähköjärjestelmässä tapahtuva tuotantorakenteen muutos Asiakkailta saadut palautteet YLE2017 viranomaiskäsittelyyn Keskustelutilaisuus Fingridin asiakkaille YLE2017 verkkotoimikunnassa Lausunnot viranomaiselle YLE2017 käyttötoimikunnassa YLE2017 vahvistaminen

4 Yleiset liittymisehdot ja verkkosäännöt Verkkosäännöt ovat sitovaa lainsäädäntöä. Kaikki kansalliset ehdot, vaatimukset ja ohjeet tulee päivittää vastaamaan sääntöjä YLE:een tehty välttämättömiä muutoksia ja täsmennyksiä ennen liitynnän verkkosääntöjen vaatimusten yksityiskohtaisempaa implementointia Fingridin vaatimuksiin ja ohjeisiin Liityntöjä koskevien verkkosääntöjen aiheuttamat muutokset edellä mainittuihin vaatimuksiin ja sovellusohjeisiin vuosina Mikäli lainsäädäntö tai verkkosäännöt edellyttävät liittymisehdoista poikkeavia teknisiä ratkaisuja, tällöin noudatetaan lainsäädäntöä tai verkkosääntöjä 4

5 Yleiset liittymisehdot ja verkkosäännöt ENTSO-E liittymistä koskevat verkkosäännöt FINGRID OYJ:N YLEISET LIITTYMISEHDOT (YLE 2017) VOIMALAITOSTEN JÄRJESTELMÄTEKNISET VAATIMUKSET (VJV 2018) KULUTUKSEN "JÄRJESTELMÄTEKNISET VAATIMUKSET" (2018?) HVDC LIITTÄMISTÄ KOSKEVAT TEKNISET VAATIMUKSET (2018?) SÄHKÖN LAATU FINGRIDIN 110 kv VERKOSSA RELESUOJAUKSEN SOVELLUSOHJE REAALIAIKAISEN TIEDONVAIHDON SOVELLUSOHJE LOISSÄHKÖN SOVELLUSOHJE MUUT MAHDOLLISET OHJEET/VAATIMUKSET 5

6 Liittymisehtojen soveltaminen Voimassa olevat liittymisehdot koskevat sähköverkkoon liitettäviä uusia liityntöjä ja käytössä olevia liityntöjä silloin, kun niihin tehdään oleellisia muutoksia Esim. uusi vähintään 110 kv voimajohto, muuntaja tai muuntajan vaihto, uusi voimalaitos tai varavoimalaitoksen tehokäyttö sekä olemassa olevan voimalaitoksen tai verkon järjestelmäteknisten ominaisuuksien muutos Liittyjä on velvollinen huolehtimaan sähköverkkoonsa suoraan tai välillisesti liittyvien muiden osapuolien kanssa siitä, että myös niiden sähköverkot ja niihin liittyvät sähkölaitteistot täyttävät Fingridin yleiset liittymisehdot ja muut liitynnän toteuttamiseen liittyvät ohjeet ja vaatimukset Varasyöttöyhteyksissä, jotka ovat käytössä ainoastaan tilapäisesti häiriö- tai siirtokeskeytystilanteissa, sovelletaan myös samoja liittymisehtoja Liittyjä ja Fingrid vastaavat siitä, että hallinnassaan olevat sähkölaitteistot täyttävät voimassa olevat lait, asetukset, standardit ja viranomaismääräykset 6

7 Sähköverkkoon liittyminen - kytkinlaitosliityntä Sähköverkon käyttövarmuus on parhaiten hallittavissa liittämällä liitynnät kytkinlaitoksiiin Kytkinlaitosliitynnällä tarkoitetaan liittymistä kantaverkon 400 kv, 220 kv tai 110 kv kytkinlaitokseen Liittymispistekohtaisesti liitettävä enimmäisteho määräytyy kytkinlaitoskohtaisesti ottaen huomioon ympäröivän kantaverkon käyttövarmuus ja siirtokyky. Enintään 250 MW kulutus/tuotanto voidaan liittää 110 kv tai 220 kv kytkinlaitokseen Yli 250 MW kulutus/tuotanto liitetään 400 kv kytkinlaitokseen Liityttäessä ilmajohdolla Fingridin ulkokytkinlaitokseen tai kaasueristeiseen kytkinlaitokseen omistus- ja hallintarajana ovat päätetelineen U-pultit ja alastulojohtimien yläpään liittimet. Pultit ja liittimet omistaa Fingrid 7

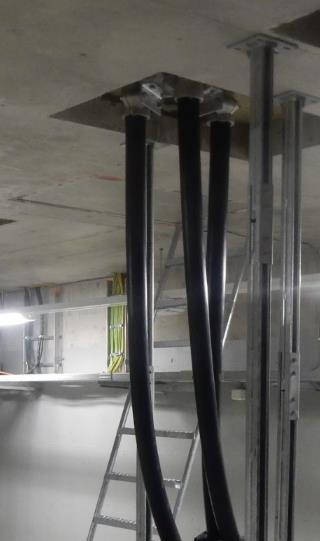

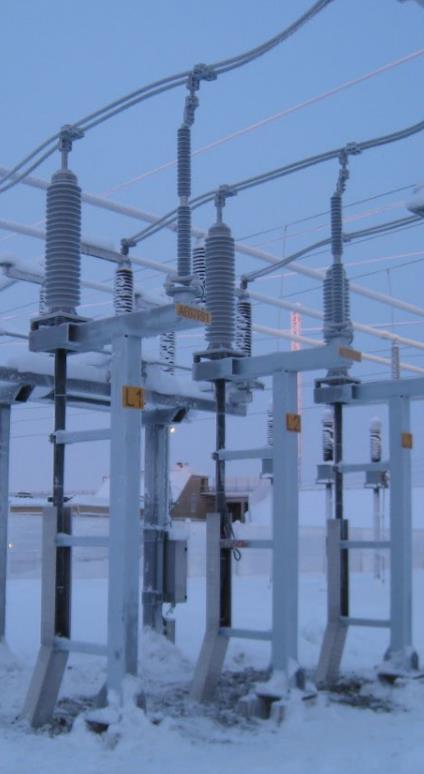

8 Sähköverkkoon liittyminen - kytkinlaitosliityntä liitosjohtimien liittimet kaapelipääte ylijännitesuoja Liityntä kaapelilla Fingridin ulkokytkinlaitokseen Omistus- ja hallintarajana ovat Fingridin liitosjohtimien liittimet Liittyjän kaapelipäätteiden liittimissä. Kaapelin kaapelipäätteet ja kaapelia suojaavat ylijännitesuojat omistaa Liittyjä. Kaapelipäätteeseen liitetyt liitetyt liitosjohtimet liittimineen sekä kaapelipäätteen ja ylijännitesuojien telineet perustuksineen omistaa Fingrid. Liityntä kaapelilla Fingridin kaasueristeiseen kytkinlaitokseen Omistus- ja hallintarajana kytkinlaitoksella ovat Liittyjän kaapeliosuus ja kaapelin puoleiset liittimet Fingridin GIS-kojeiston katkaisijalähdössä. Katkaisijakentän kaapelipäätteen kojeiston puoleiset liittimet omistaa Fingrid. kaapelin puoleiset liittimet 8

9 Sähköverkkoon liittyminen - voimajohtoliityntä Kantaverkon voimajohdot varmistavat siirrot kantaverkon asemien välillä Suomessa kantaverkon voimajohdot ovat maantieteellisistä siirtoetäisyyksistä johtuen pitkiä ja sähköasemat ovat harvassa Fingrid sallii liitynnät 110 kv voimajohtoon huomioiden voimajohdon käytettävissä oleva siirtokapasiteetti ja tekniset reunaehdot Voimajohtoliityntöjä on n. 370 kpl, joista haarajohtoliityntöjä n. 200 kpl ja johdonvarsiliityntöjä 170 kpl Haarajohto- ja johdonvarsiliitynnät muodostavat kiinteän osan kantaverkon sähköjohtoa ja vaikuttavat siten suoraan kyseisen voimajohdon muiden liityntöjen käyttövarmuuteen 9 41 % 7 % 52 % Haarajohtojen liityntätavat Ilman kytkinlaitetta Erotin Katkaisija

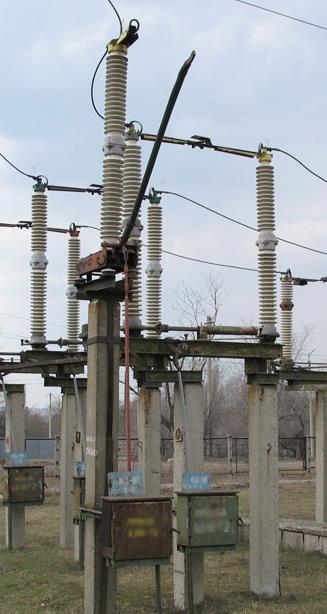

10 Sähköverkkoon liittyminen - voimajohtoliityntä Voimajohtoliityntä pitää pystyä erottamaan käyttötoimenpiteenä kytkinlaitteella jännitteisenä kaukoohjauksen avulla. Liitettävän voimajohdon erottavat kytkinlaitteet on sijoitettava mahdollisimman lähelle liittymispistettä Liittyjä vastaa siitä, että liittymispiste on maadoitettavissa kantaverkon voimajohdon puolelta oikosulkukestoisesti. Liityntäerottimissa on oltava työturvallisuuden varmistamiseksi maadoituskytkimet sekä kantaverkon voimajohdon että Liittyjän sähkölaitteiston puolella. Liittyminen voimajohtoon kantaverkon kytkinlaitoksen lähellä ei ole sallittu Liittymispiste 10

11 Sähköverkkoon liittyminen - voimajohtoliityntä Koneellisella ilmanvaihdolla varustettu muuntaja 11 Liittymispiste ja omistusraja on liityntäköysien Liittyjän yläpään liittimet kantaverkon johdossa Voimajohdolle liittyvän muuntajan suurin sallittu nimellisteho on 25 MVA (ONAN) Varustamalla ko. muuntaja koneellisella ilmanvaihdolla sallitaan muuntajan kuormittaminen 30 MW asti. Liitettävän tehon tarpeen ollessa suurempi kuin 25 MVA, voidaan muuntajan suurin sallittu nimellisteho huomioiden sekä käyttövarmuuden ja siirtokapasiteetin salliessa erikseen sopia tehon kasvattamisesta enintään 50 MW asti. Voimajohtoliityntään kytkettyjen muuntajien keskijänniteverkko ei saa olla rinnankytketty Liityttäessä yli 100 km pitkään Fingridin voimajohtoon muuntajakoon liitettävyys tarkastellaan tapauskohtaisesti Liittyjä tulee vastata muuntajiensa suojauksesta. Ohitusja keinovikaerottimia ei sallita Keinovikaerottimia ei sallita

12 Voimalaitoksen liittäminen Voimalaitoksen tulee täyttää voimalaitosten järjestelmätekniset vaatimukset (VJV) Voimalaitoksen liittäminen Fingridin 110 kv voimajohdolle Korkeintaan teholtaan 5 MW tahtigeneraattori tai teholtaan 30 MW suuntaajakytketty voimalaitos (kun voimalaitoksen syöttämä vikavirta on 1,2- kertainen voimalaitoksen mitoitustehoon verrattuna) Yli 1 MW voimalaitos on varustettava eroonkytkentäreleistyksellä Yli 5 MW suuntaajakäyttöinen voimalaitos on varustettava etälaukaisulla eroonkytkennän viestiyhteyden (EVY) avulla Suomen voimajärjestelmän suurin sallittu askelmainen tehonmuutos on voimalaitoksen liitynnässä on enintään 1300 MW 12

13 Sähkölaitteistojen toimintavaatimukset Voimajärjestelmän taajuus [Hz] 51, ,5 30 min Normaali jatkuva käyttö 30 min 60 min 110 kv verkon normaalikäytön jännitealue ( ) kv 220 kv verkon normaalikäytön jännitealue ( ) kv 400 kv verkon normaalikäytön jännitealue ( ) kv Jännite [%] 13
