BL20A0500 Sähkönjakelutekniikka

Koko: px
Aloita esitys sivulta:

Download "BL20A0500 Sähkönjakelutekniikka"

Transkriptio

1

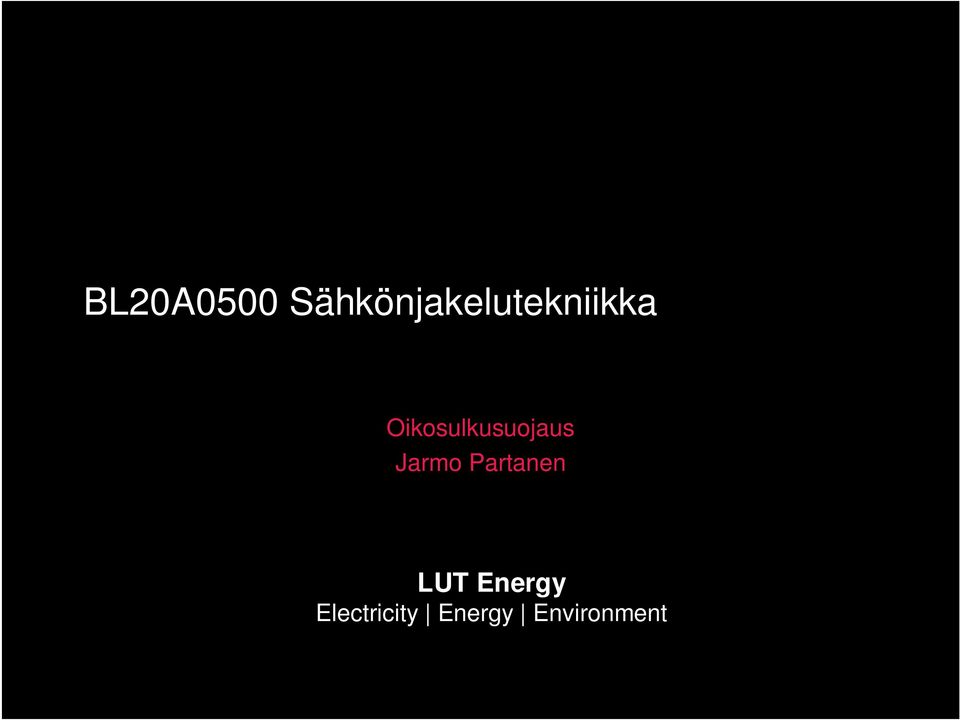

2 BL0A0500 Sähkönjakelutekniikka Oikosulkusuojaus Jarmo Partanen

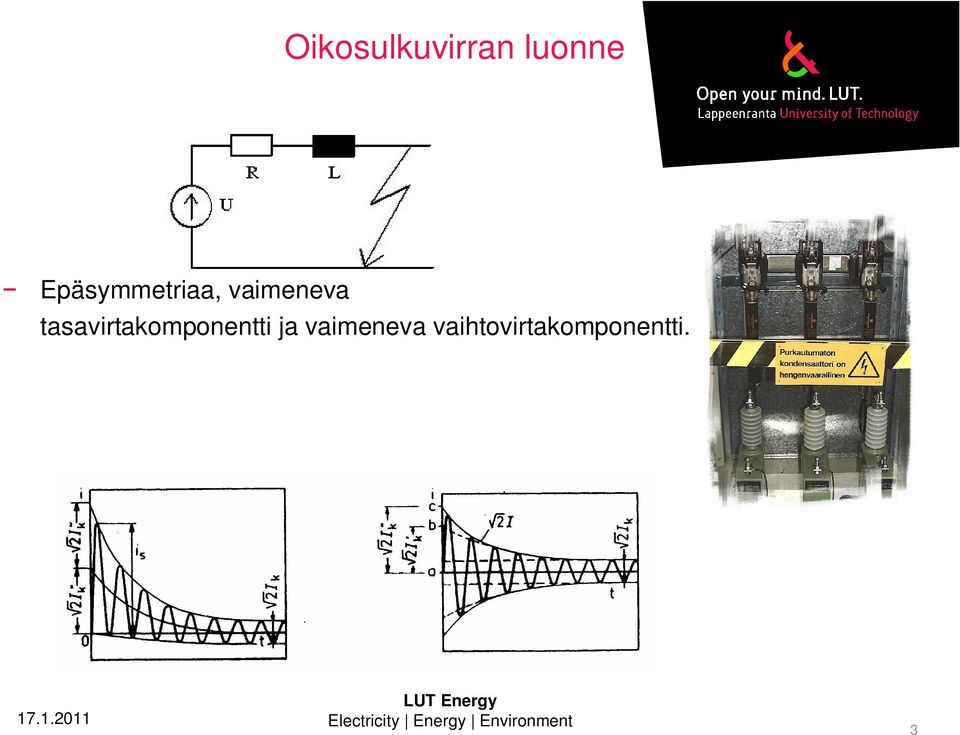

3 Oikosulkuvirran luonne Epäsymmetriaa, vaimeneva tasavirtakomponentti ja vaimeneva vaihtovirtakomponentti. 3

4 Oikosulun eri vaiheet ja niiden merkitys Sysäysoikosulkuvirta.5 I k komponenttien mekaaninen kestoisuus Alkuoikosulkuvirta I k merkittävä, jos lähellä suuria generaattoreita/moottoreita Muutosoikosulkuvirta I k - kun oikosulun kestoaika on lyhyt johtojen oikosulkukestoisuus vikavirtasuojauksen asettelut katkaisijan katkaisukyky Jatkuvan tilan oikosulkuvirta - kun oikosulun kestoaika on pitkä (> 1 s) 4

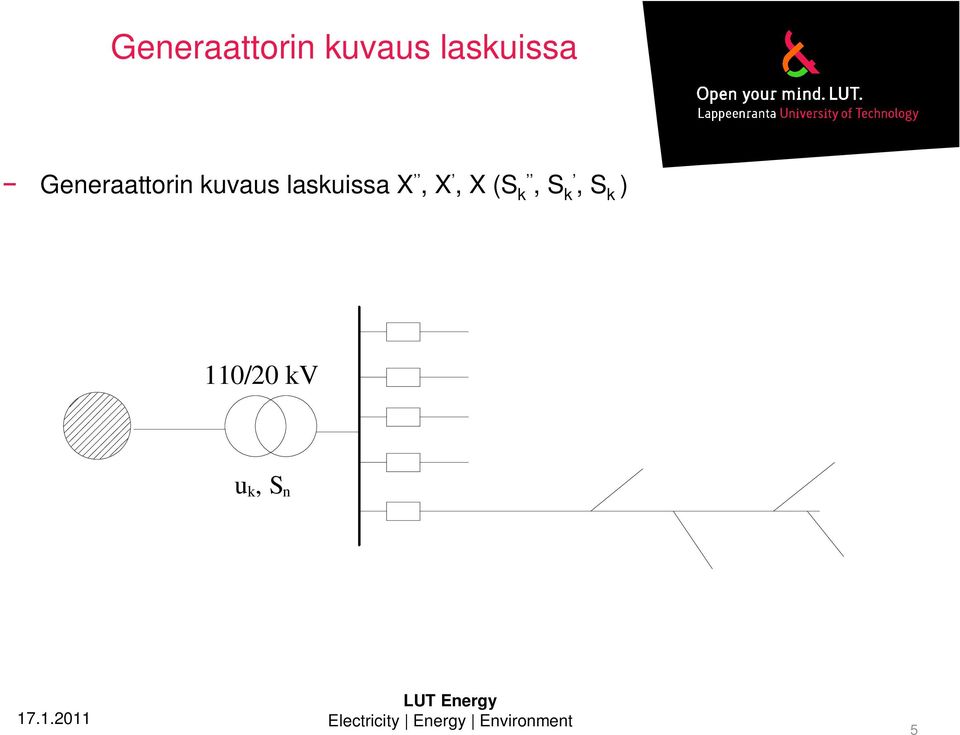

5 Generaattorin kuvaus laskuissa Generaattorin kuvaus laskuissa X, X, X (S k, S k, S k ) 110/0 kv u k, S n 5

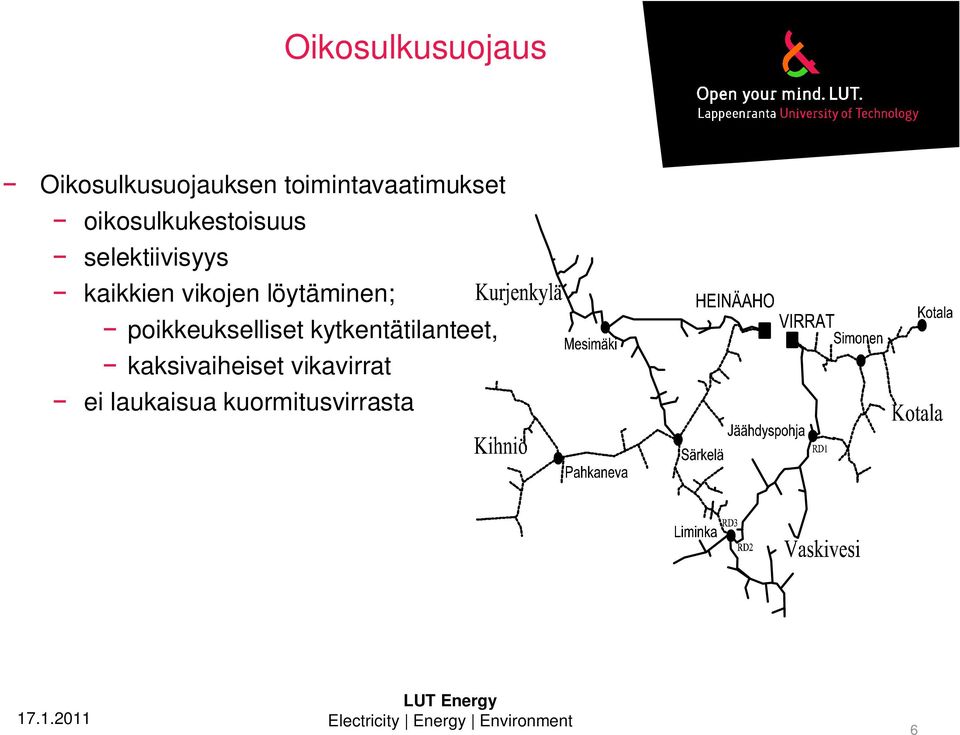

6 Oikosulkusuojaus Oikosulkusuojauksen toimintavaatimukset oikosulkukestoisuus selektiivisyys kaikkien vikojen löytäminen; poikkeukselliset kytkentätilanteet, kaksivaiheiset vikavirrat ei laukaisua kuormitusvirrasta 6

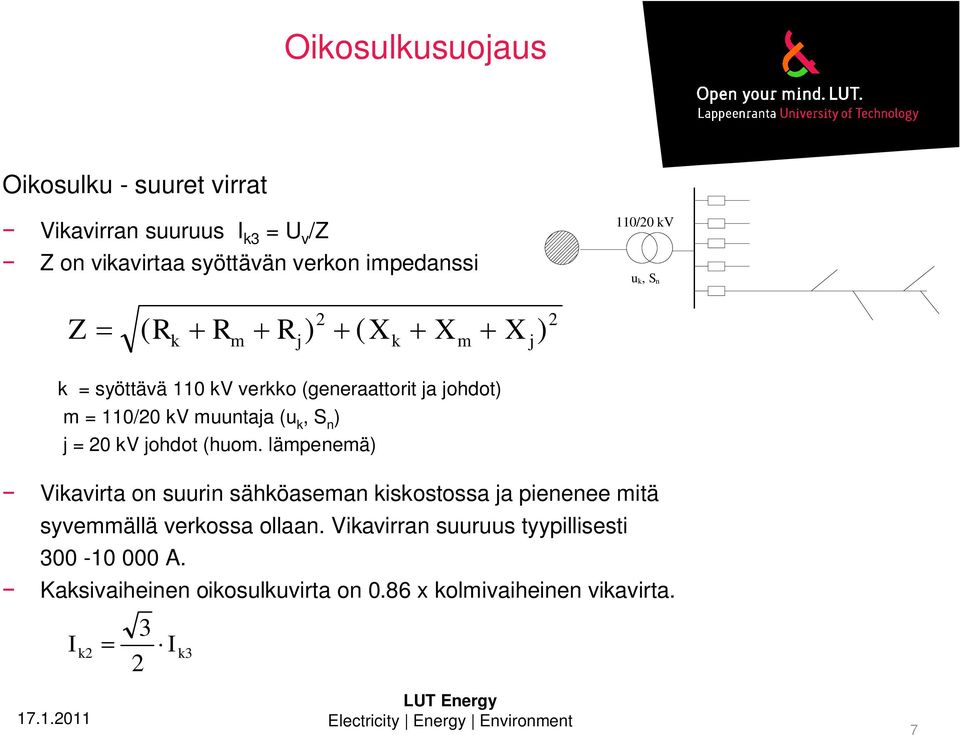

7 Oikosulkusuojaus Oikosulku - suuret virrat Vikavirran suuruus I k3 = U v /Z Z on vikavirtaa syöttävän verkon impedanssi 110/0 kv u k, S n Z ( R X k Rm Rj) ( X k X m j) k = syöttävä 110 kv verkko (generaattorit ja johdot) m = 110/0 kv muuntaja (u k, S n ) j = 0 kv johdot (huom. lämpenemä) Vikavirta on suurin sähköaseman kiskostossa ja pienenee mitä syvemmällä verkossa ollaan. Vikavirran suuruus tyypillisesti A. Kaksivaiheinen oikosulkuvirta on 0.86 x kolmivaiheinen vikavirta. I k 3 I k3 7

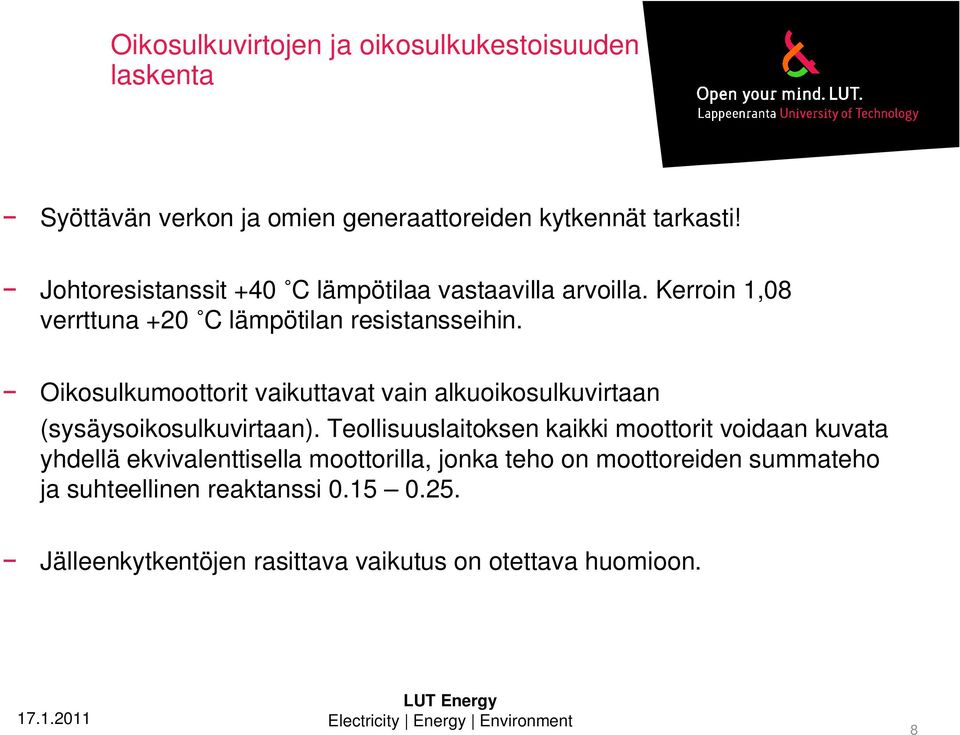

8 Oikosulkuvirtojen ja oikosulkukestoisuuden laskenta Syöttävän verkon ja omien generaattoreiden kytkennät tarkasti! Johtoresistanssit +40 C lämpötilaa vastaavilla arvoilla. Kerroin 1,08 verrttuna +0 C lämpötilan resistansseihin. Oikosulkumoottorit vaikuttavat vain alkuoikosulkuvirtaan (sysäysoikosulkuvirtaan). Teollisuuslaitoksen kaikki moottorit voidaan kuvata yhdellä ekvivalenttisella moottorilla, jonka teho on moottoreiden summateho ja suhteellinen reaktanssi Jälleenkytkentöjen rasittava vaikutus on otettava huomioon. 8

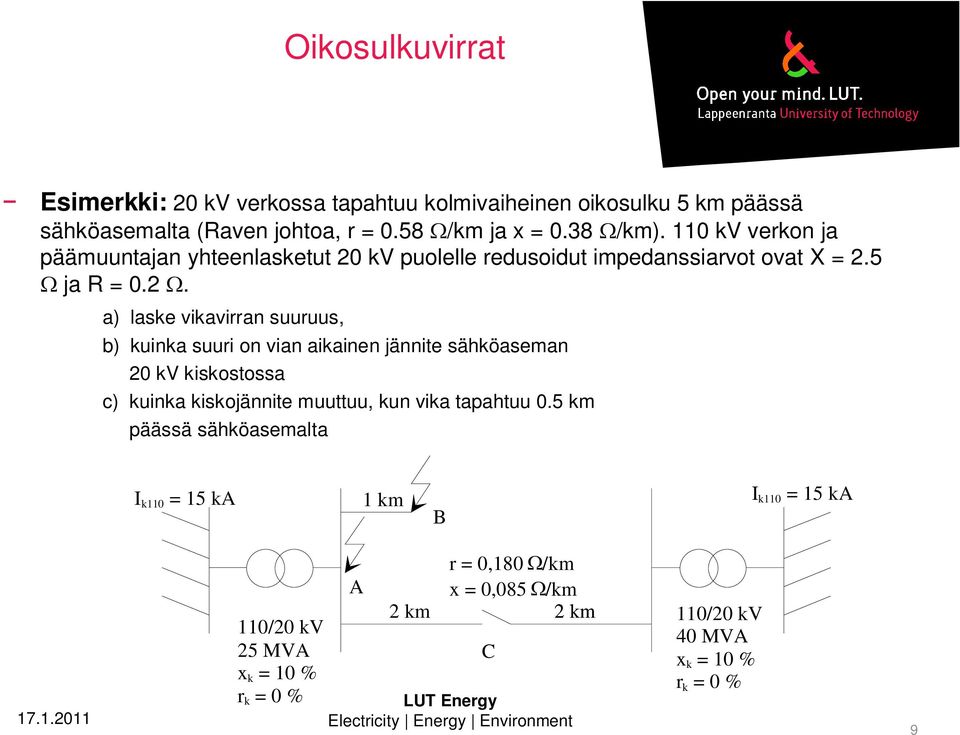

9 Oikosulkuvirrat Esimerkki: 0 kv verkossa tapahtuu kolmivaiheinen oikosulku 5 km päässä sähköasemalta (Raven johtoa, r = 0.58 /km ja x = 0.38 /km). 110 kv verkon ja päämuuntajan yhteenlasketut 0 kv puolelle redusoidut impedanssiarvot ovat X =.5 ja R = 0.. a) laske vikavirran suuruus, b) kuinka suuri on vian aikainen jännite sähköaseman 0 kv kiskostossa c) kuinka kiskojännite muuttuu, kun vika tapahtuu 0.5 km päässä sähköasemalta I k110 = 15 ka 1 km B I k110 = 15 ka 110/0 kv 5 MVA x k = 10 % r k = 0 % A r = 0,180 /km x = 0,085 /km km km C 110/0 kv 40 MVA x k = 10 % r k = 0 % 9

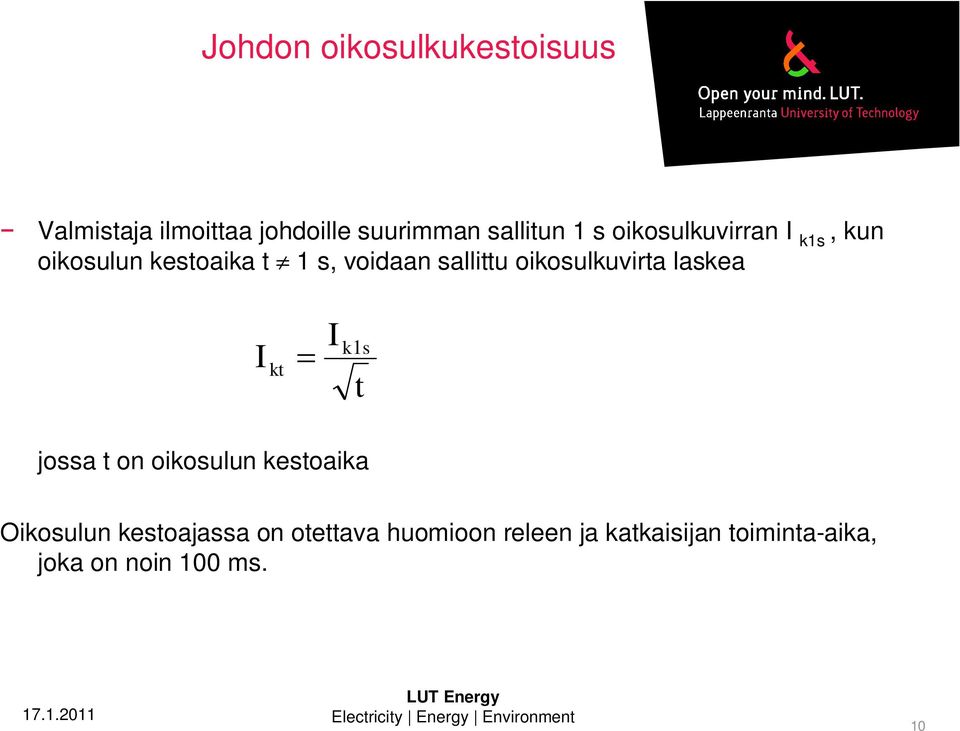

10 Johdon oikosulkukestoisuus Valmistaja ilmoittaa johdoille suurimman sallitun 1 s oikosulkuvirran I k1s, kun oikosulun kestoaika t 1 s, voidaan sallittu oikosulkuvirta laskea I kt I k1s t jossa t on oikosulun kestoaika Oikosulun kestoajassa on otettava huomioon releen ja katkaisijan toiminta-aika, joka on noin 100 ms. 10

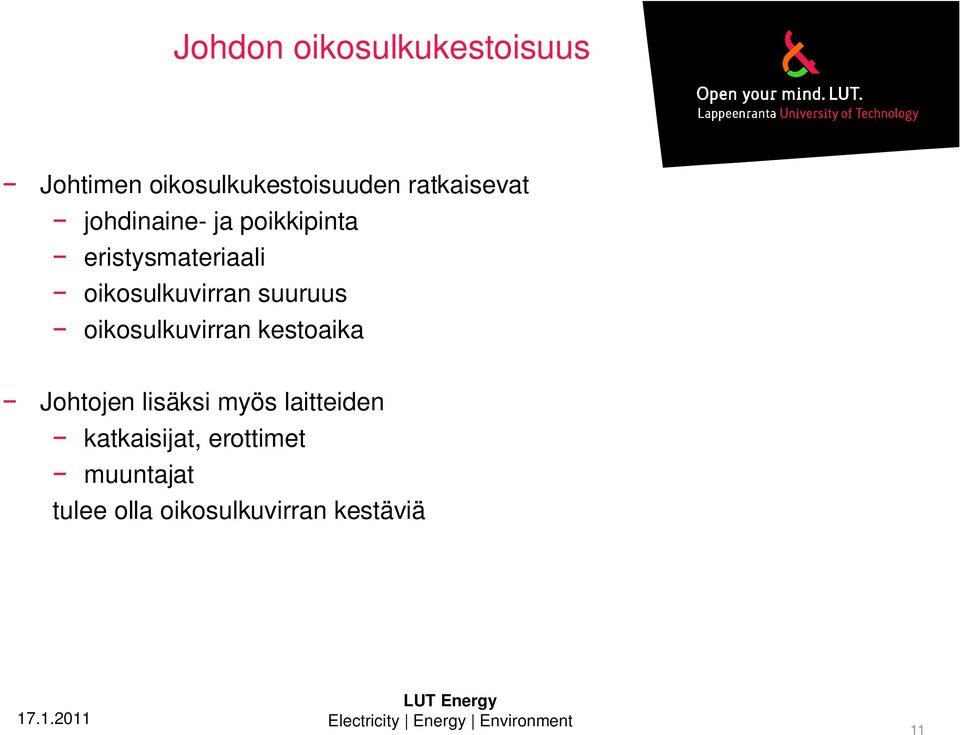

11 Johdon oikosulkukestoisuus Johtimen oikosulkukestoisuuden ratkaisevat johdinaine- ja poikkipinta eristysmateriaali oikosulkuvirran suuruus oikosulkuvirran kestoaika Johtojen lisäksi myös laitteiden katkaisijat, erottimet muuntajat tulee olla oikosulkuvirran kestäviä 11

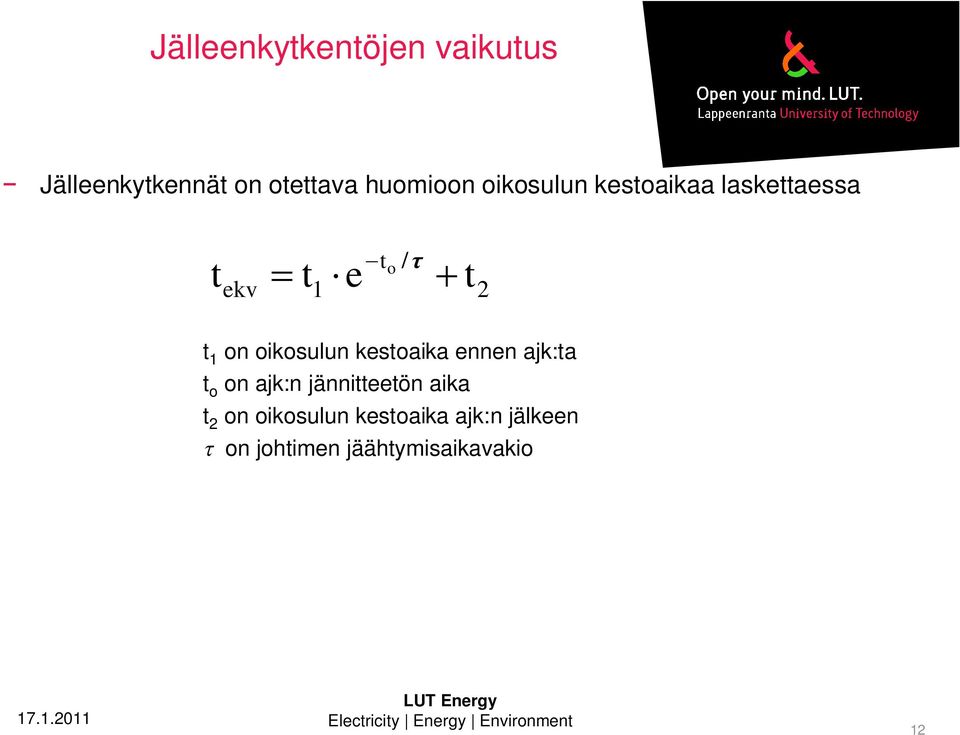

12 Jälleenkytkentöjen vaikutus Jälleenkytkennät on otettava huomioon oikosulun kestoaikaa laskettaessa t ekv t 1 e t o / t t 1 on oikosulun kestoaika ennen ajk:ta t o on ajk:n jännitteetön aika t on oikosulun kestoaika ajk:n jälkeen on johtimen jäähtymisaikavakio 1

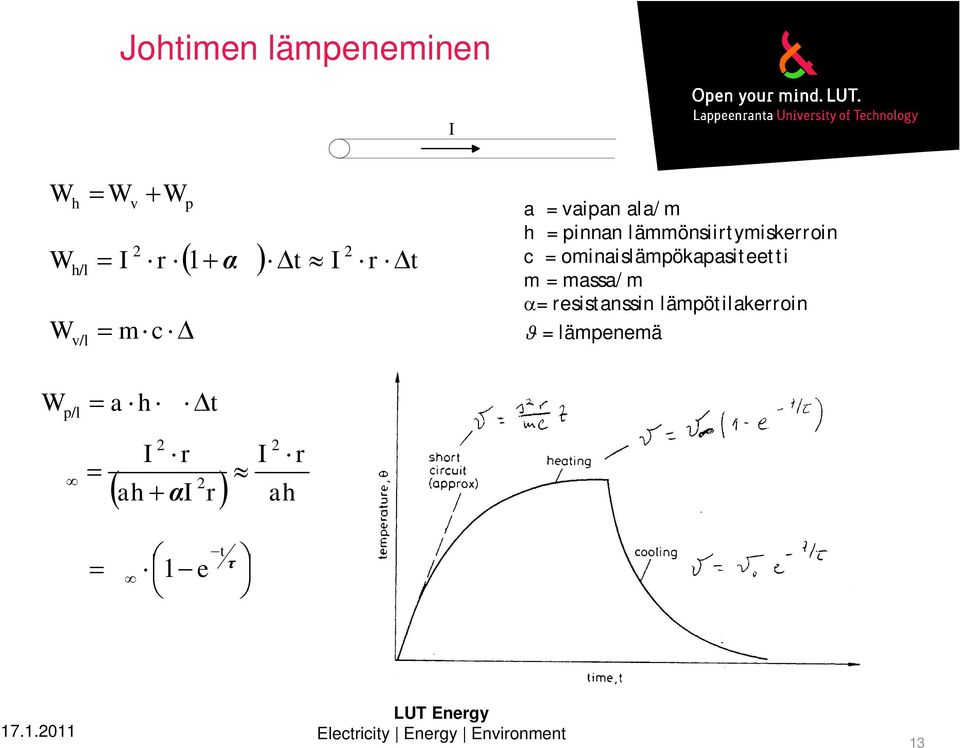

13 Johtimen lämpeneminen I W h W v W Wh/l I r 1 W v/l m c p t I r t a = vaipan ala/m h = pinnan lämmönsiirtymiskerroin c = ominaislämpökapasiteetti m = massa/m = resistanssin lämpötilakerroin = lämpenemä W p/l a h t I r r ah I r ah I 1 e t 13

14 Johtimen lämpeneminen Johtimen lämpeneminen oikosulun aikana I r mc t ~I t tietyllä lämpenemällä Johtimen jäähtyminen I I 1 t t 1 I 0 W W v 0 m c p ah t 0 ah e t mc 14

15 Oikosulkusuojaus Esimerkki: Raven johto, I 1s = 5.1 ka, = 6 min. Oikosulkuvirta on 5.0 ka, pjk ja ajk ovat käytössä, laukaisun hidastus on 0.3 s, ajk:n jännitteetön aika t o = min. Onko johto oikosulkukestoinen? Jos aikajälleenkytkennän aikana tapahtuvaa jäähtymistä ei oteta huomioon, on oikosulun kestoaika yhteensä 3*(0,3+0,1) s = 1, s. Tällöin suurin sallittu oikosulkuvirta on 5,1/1, ka = 4,65 ka (ei olisi oikosulkukestoinen) Kun jäähtyminen otetaan huomioon, on ekvivalenttinen oikosulun kestoaika t ekv T ekv = (0,4+0,4)*e -/6 + 0,4 = 0,71*0,8 + 0,4 = 0,57 + 0,4 = 0,97 s Sallittu oikosulkuvirta on 5,1/ 0,97 = 5,18 ka ; on oikosulkukestoinen 15

16 Oikosulkusuojauksen selektiivisyys Vakioaikaylivirtareleet: aikaporrastus lukitukset (sähköasemalla) Käänteisaikaylivirtareleet: toimintakarakteristikoiden viritys siten, että niiden välillä on riittävä aikamarginaali 16

17 Vakioaikaylivirtarele Toiminta-aika rele a 110/0 kv rele b rele c a b c virta 17

18 Käänteisaikaylivirtarele 18

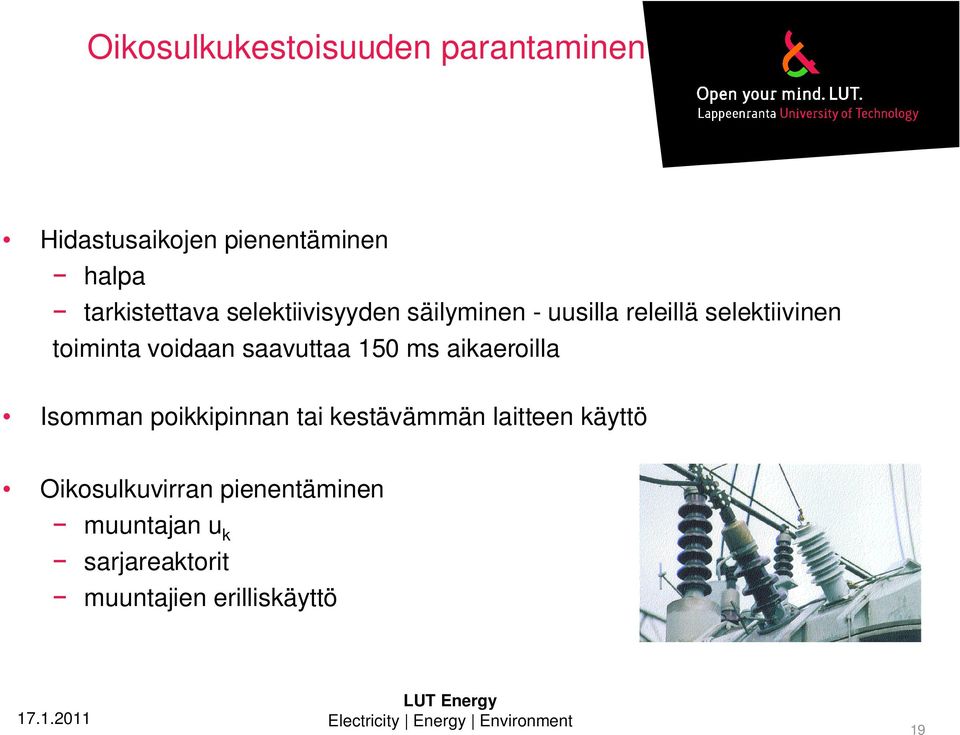

19 Oikosulkukestoisuuden parantaminen Hidastusaikojen pienentäminen halpa tarkistettava selektiivisyyden säilyminen - uusilla releillä selektiivinen toiminta voidaan saavuttaa 150 ms aikaeroilla Isomman poikkipinnan tai kestävämmän laitteen käyttö Oikosulkuvirran pienentäminen muuntajan u k sarjareaktorit muuntajien erilliskäyttö 19
