1

2 BL20A0500 Sähkönjakelutekniikka Johdanto Jarmo Partanen

3 BL20A0500 Sähkönjakelutekniikka, 8.0 op Luennot: Prof. Jarmo Partanen, vko ja 9-8, ma ja ti 16-18, sali 6323 Harjoitukset: TkT Jukka Lassila LUENTOAIHEET JA AIKATAULU Sähkönjakeluverkkotoiminta; tekniikka, tavoitteet, Sähkönjakeluverkkojen laskenta; talous, sähkötekniikka, luotettavuus, 28.10, 3.11 Sähkönjakeluverkkojen strateginen suunnittelu, 4.11, Sähköasemien ja keskijänniteverkon rakenteet ja suunnittelu, 17.11, Jakelumuuntamoiden ja pienjänniteverkkojen rakenteet ja suunnittelu, Sähkönjakeluverkkojen suojaus, 12.1, 13.1 Sähkönjakeluverkkojen käyttötoiminta, 19.1 Sähkönjakeluautomaatio, 20.1 Smart Grids, 26.1, 2.2 Ajankohtaisia teemoja, 3.2 Teollisuusverkkojen erityispiirteet ja kertaus,

4 Sähkölaitostoiminnan historiaa Suppea katuvalaistus Pariisissa 1881 Lamppunäyttely Pariisissa 1882 Finlaysonin kutomon sähkövalo 1888 Tampereen kaupungin sähkölaitos 1889 Oulun kaupungin sähkölaitos Taajamiin sähkölaitoksia Pieniä osuuskuntia tms Itä- ja Pohjois-Suomen suuret sähkölaitokset Sähkölaitosfuusiot 1980 Sähkölaitossuunnittelualueet 1995 Sähkömarkkinoiden vapautuminen alkoi 1998 Asiakkaat voivat valita sähkönmyyjän

5 Sähkönjakelutekniikka Alueverkot 110 kv Sähköasemat 110/20 kv (110/10 kv) Keskijänniteverkko 20 kv (10 kv) Jakelumuuntajat 20/0,4 kv Pienjänniteverkko 1.0, 0.4 kv Teollisuusverkot 20, 10, 6, 3, 0,6, 0,5, 0,4 kv Sähkönjakeluverkko säteittäisesti käytettävä paljon solmuja pienet yksikkökustannukset paljon samanlaisia suunnittelu- ja rakentamistehtäviä case periaate laskennan lähtötietoja paljon ja niistä osa on puuttellisia

6 Background 400 V 110/20 kv Primary substation ( MVA) 20 kv Network structure in rural areas: Mostly overhead lines (400 V, 20 kv, 110 kv), 3-phase system at all voltage levels Feeders, in Finland: Total km of distribution lines: 20 kv 400 V 400 V low voltage (62 %) and 20 kv medium voltage (38 %) lines MV (20 kv): km/feeder LV (400 V): 116 m/customer 6

7 Sähkönjakeluyhtiöiden omistus Suomessa Elenia Caruna Loiste 80 verkonhaltijaa 10 suurinta asiakasmäärän mukaan: Caruna Oy Helsingin Energia Elenia Oy Caruna Espoo Oy Tampereen Sähkölaitos Uudenmaan Sähköverkko Oy Savon Voima Oy Järvi-Suomen Energia Oy Vantaan Energia Oy Pohjois-Karjalan Sähkö Oy

8 Jakeluverkko verrattuna siirtoverkkoon Lähellä ihmistä Pienemmät keskeytyskustannukset Tarkkailu vähäisempää Investointi/siirtoteho suuri Kuormitusvaihtelut suuremmat Resistanssi/reaktanssi jopa yli yhden Käyttö säteittäinen Taajamissa kaapelointi yleistä Isompi asiakas- ja solmupistemäärä johtolähtöä kohti

9 Tyypillisiä käytäntöjä Taajama Haja-asutusalue kuormitustiheys yli 5 MW/km² alle 100 kw/km² asiakkaita muuntopiirissä pienjännitejohto alle 300 m alle 1000 m johtolaji maakaapeli yleensä ilmajohto johdon poikkipinta-ala mm² mm² jakelumuuntaja kva kva verkkomuoto 20 kv silmukoitu renkaita ja säteittäishaaroja 0,4 kv renkaita ja säteittäishaaroja säteittäinen

10 110/20 kv sähköasema 110 kv kytkinkenttä Päämuuntaja, 1-3 kpl, S n = MVA, jännitteensäätö 20 kv kiskosto yksikiskojärjestelmä kiskoapukiskojärjestelmä kaksikiskojärjestelmä kaksoiskiskojärjestelmä (rinnakkaiskuristin joskus teollisuusverkossa) 20 kv johtolähdöt (kennot) katkaisija erottimet virtamuuntajat; mittaus, suojaus, nollavirta suojareleet; oikosulku, maasulku, jälleenkytkentä Jännitemittauskenno mittaus suojaus, nollajännite, avokolmiokytkentä Apusähköjärjestelmä - akusto

11 110/20 kv sähköasema Kiskojärjestelmät yksikiskojärjestelmä käyttöä ei voida jakaa katkaisijaa ei voi ohikytkeä K1 K2 kiskoapukiskojärjestelmä käyttöa ei voida jakaa PM1 25 MVA PM2 16 MVA katkaisijat voidaan ohikytkeä melko yleisesti käytössä kaksikiskojärjestelmä käyttö on jaettavissa kisko voidaan huoltaa katkaisijan korvaus kiskokatkaisijalla duplex-järjestelmä käyttö yleensä kaksikiskojärjestelmässä vaunukatkaisijasovitteet

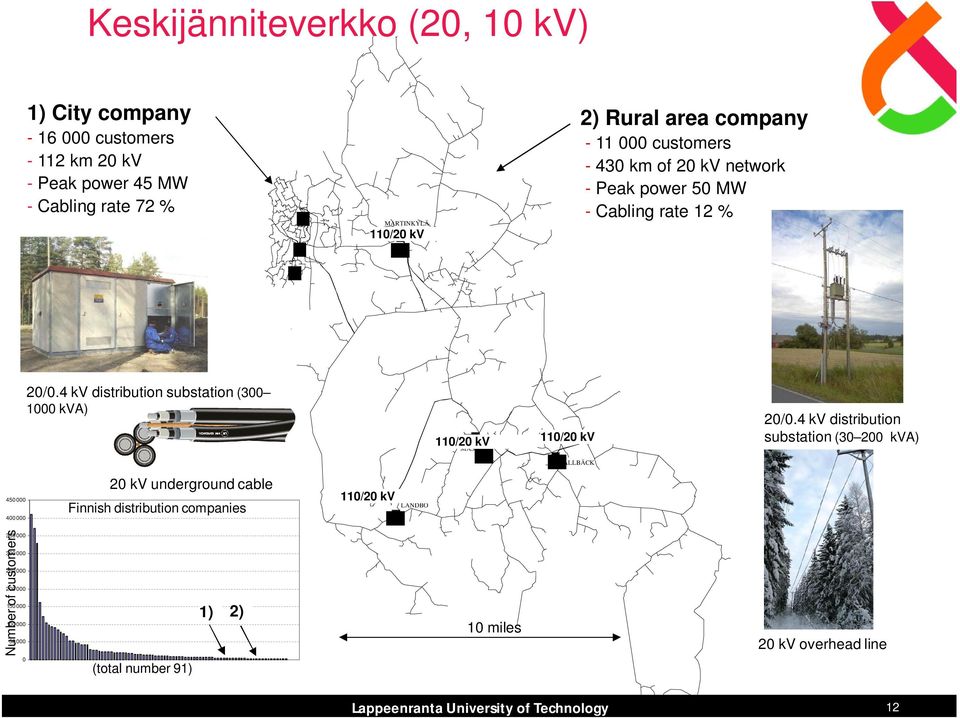

12 Keskijänniteverkko (20, 10 kv) 1) City company customers km 20 kv - Peak power 45 MW - Cabling rate 72 % MARTINKYLÄ 110/20 kv 2) Rural area company customers km of 20 kv network - Peak power 50 MW - Cabling rate 12 % 20/0.4 kv distribution substation ( kva) 110/20 kv MASSBY 110/20 kv 20/0.4 kv distribution substation ( kva) KALLBÄCK kv underground cable Finnish distribution companies 110/20 kv LANDBO Number of customers (total number 91) 1) 2) 10 miles 20 kv overhead line 12

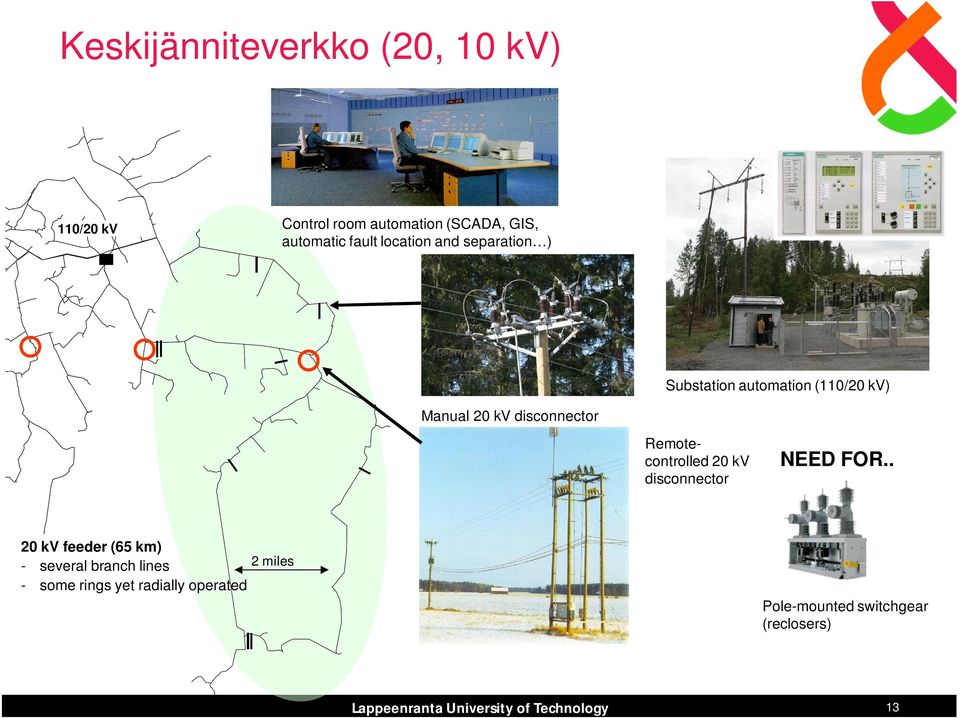

13 Keskijänniteverkko (20, 10 kv) 110/20 kv Control room automation (SCADA, GIS, automatic fault location and separation ) Substation automation (110/20 kv) Manual 20 kv disconnector Remotecontrolled 20 kv disconnector NEED FOR.. 20 kv feeder (65 km) - several branch lines - some rings yet radially operated 2 miles Pole-mounted switchgear (reclosers) 13

14 Keskijänniteverkko (1/2) 3-vaiheinen, 20 kv, 10 kv Silmukoitu, käytetään säteittäisenä erottimet, osassa kauko-ohjaus korvausmahdollisuudet vikatilanteissa Maasta erotettu tai sammutettu (keskitetty, hajautettu) Suojaus releillä + katkaisijoilla Tyypillinen siirtomatka km (Lapissa jopa 100 km) Tyypillinen siirtoteho muutamia megawatteja Ilmajohdot teräsalumiinijohtimet mm 2 hinta k /km

15 Keskijänniteverkko (2/2) Päällystetyt ilmajohdot, PAS-johdot ohut eristys pinnassa - ei täyttä jännitekestoisuutta kapeampi linjakatu, 2- ja 3-johdot % kalliimpi kuin vastaava avojohto Suurjänniteilmakaapeli SAXKA - vähän käytetty Maakaapelit täysi eristyskyky, muovikaapelit poikkipinnat mm 2 hinta k /km kaivuolosuhteista riippuen käyttö lisääntyy myös maaseutumaisissa verkoissa

16 Pienjänniteverkko (400 V, 3-vaiheinen) 110/20 kv = 20/0.4 kv distribution substation MARTINKYLÄ 20 kv 20 kv MASSBY 400 V 400 V KALLBÄCK LANDBO 20 kv 400 V 20 kv medium voltage network 400 V 1 mile (1.6 km) 16

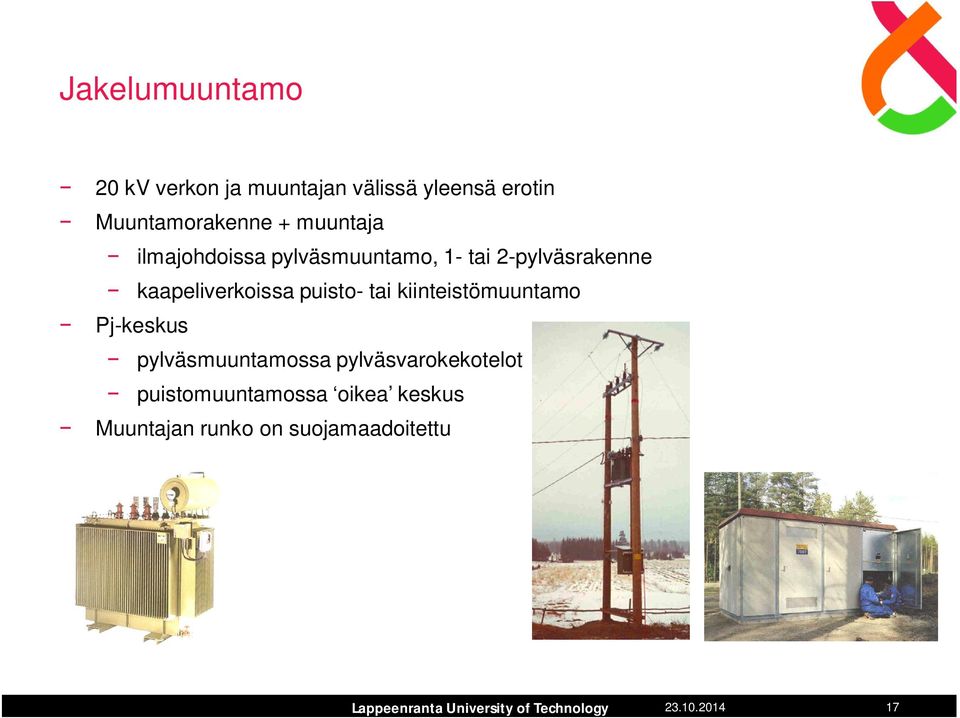

17 Jakelumuuntamo 20 kv verkon ja muuntajan välissä yleensä erotin Muuntamorakenne + muuntaja ilmajohdoissa pylväsmuuntamo, 1- tai 2-pylväsrakenne kaapeliverkoissa puisto- tai kiinteistömuuntamo Pj-keskus pylväsmuuntamossa pylväsvarokekotelot puistomuuntamossa oikea keskus Muuntajan runko on suojamaadoitettu

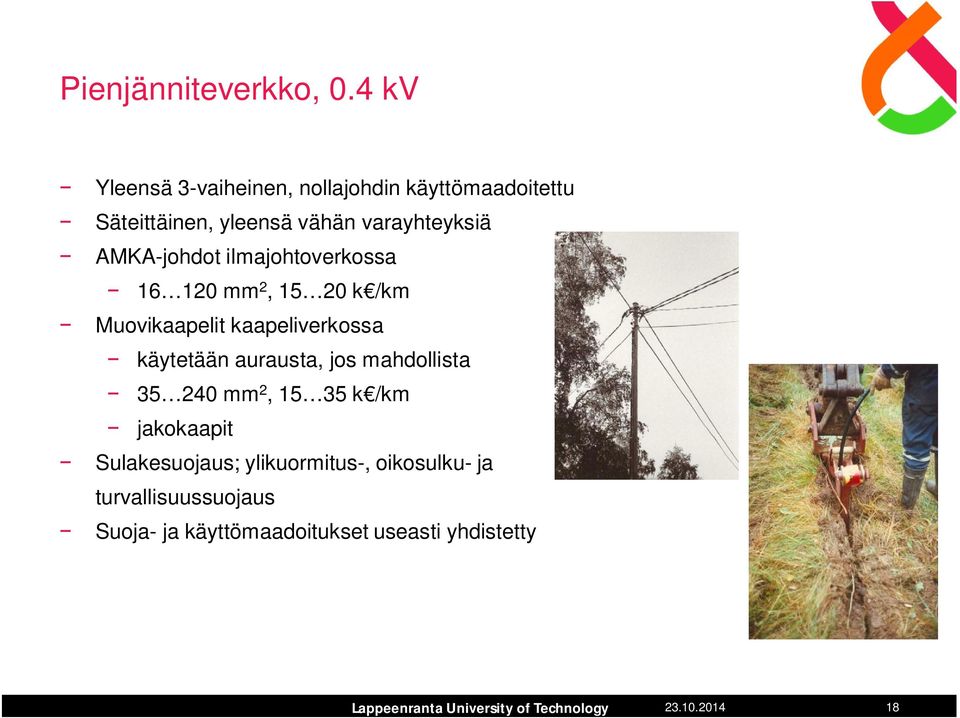

18 Pienjänniteverkko, 0.4 kv Yleensä 3-vaiheinen, nollajohdin käyttömaadoitettu Säteittäinen, yleensä vähän varayhteyksiä AMKA-johdot ilmajohtoverkossa mm 2, k /km Muovikaapelit kaapeliverkossa käytetään aurausta, jos mahdollista mm 2, k /km jakokaapit Sulakesuojaus; ylikuormitus-, oikosulku- ja turvallisuussuojaus Suoja- ja käyttömaadoitukset useasti yhdistetty

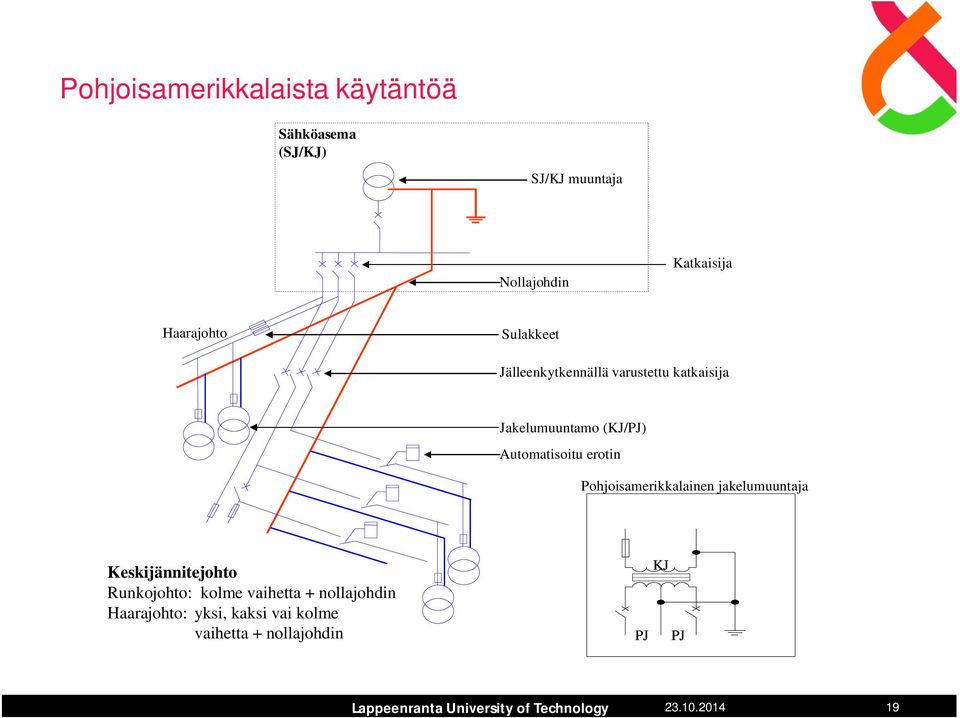

19 Pohjoisamerikkalaista käytäntöä Sähköasema (SJ/KJ) SJ/KJ muuntaja Nollajohdin Katkaisija Haarajohto Sulakkeet Jälleenkytkennällä varustettu katkaisija Jakelumuuntamo (KJ/PJ) Automatisoitu erotin Pohjoisamerikkalainen jakelumuuntaja Keskijännitejohto Runkojohto: kolme vaihetta + nollajohdin Haarajohto: yksi, kaksi vai kolme vaihetta + nollajohdin KJ PJ PJ

20 Ulkomaisia käytäntöjä a) b) c) Kuva 2.4 Kojeliityntöjen eri käytäntöjä, a) Eurooppa b) USA ja Japani c) Iso-Britannia

21 MV-lines in Canada, 11 kv 1-phase 11 kv line

22 MV-lines in Canada, 11 kv Fuse 1-phase transformer Neutral conductor

23 MV-lines in Canada, 11 kv Fuses 3-phase transformer

24 Sähkönjakelujohtojen määrääviä mitoitustekijöitä Jännitteenalenema pitkät 20 kv ja 0.4 kv avojohdot Häviöt 20 kv runkojohdot ilmajohtoverkossa Lämpeneminen runkojohdot 20 kv ja 0,4 kv kaapeliverkoissa Oikosulkuvirta ohuet haarajohdot syöttöpisteen lähellä Vikavirtasuojauksen nopea toiminta pitkät vähäkuormaiset 0.4 kv johdot
