KÄYTTÖOHJEKIRJA NEXUS 500 SUMEKO OY

Transkriptio

1 KÄYTTÖOHJEKIRJA NEXUS 500 SUMEKO OY

2

3 Henkilötiedot Nimi Osoite Puh.nro Vakuutusyhtiö Vakuutuksen numero Lähin GILERA-myyjä Nimi Osoite Puh.nro Huolto Puh.nro Skootterisi tunnistustiedot Merkki/malli Rungon nro Moottorin nro

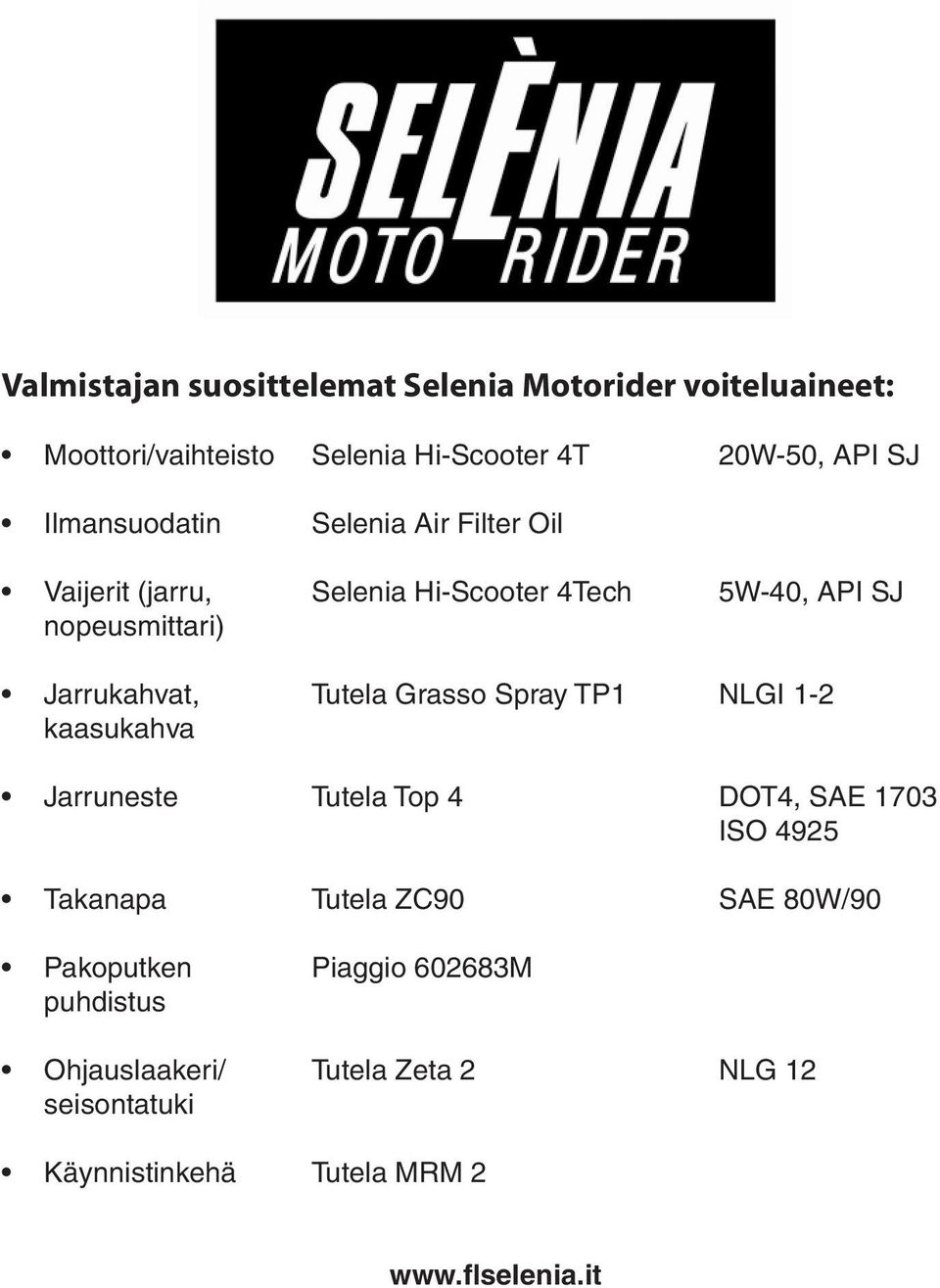

4 Valmistajan suosittelemat Selenia Motorider voiteluaineet: Moottori/vaihteisto Selenia Hi-Scooter 4T 20W-50, API SJ Ilmansuodatin Selenia Air Filter Oil Vaijerit (jarru, Selenia Hi-Scooter 4Tech 5W-40, API SJ nopeusmittari) Jarrukahvat, Tutela Grasso Spray TP1 NLGI 1-2 kaasukahva Jarruneste Tutela Top 4 DOT4, SAE 1703 ISO 4925 Takanapa Tutela ZC90 SAE 80W/90 Pakoputken Piaggio M puhdistus Ohjauslaakeri/ Tutela Zeta 2 NLG 12 seisontatuki Käynnistinkehä Tutela MRM 2

5 Gilera haluaa kiittää sinua tuotteensa valitsemisesta. Tässä käyttöohjekirjassa esitellään skootterisi ominaisuudet ja hallintalaitteiden toimita. Lue käyttöohjekirjan ohjeet huolellisesti läpi ennen kuin otat uuden skootterisi käyttöön. Käyttöohjekirja sisältää myös skootteriin liittyviä tietoja, suosituksia ja varoituksia sekä kuvauksia toiminnoista, yksityiskohdista ja varusteista. Tulet varmasti olemaan tyytyväinen skootteriisi. Olemme varmat, että suosituksiamme noudattamalla totut pian uuteen ajoneuvoosi ja pääset nauttimaan sen käytöstä pitkään. NEXUS 500 Käyttöohjekirja on tarkoitettu helppolukuiseksi ja selkeäksi skootterisi käyttöohjeeksi. Lisäksi kirjassa annetaan skootterin huoltoon ja määräaikaistarkastuksiin liittyviä ohjeita; vaativammat huoltotyöt suosittelemme teettämään valtuutetussa Piaggio-Gilera-liikkeessä. Osan kuvatuista yksinkertaisemmista huolto- ja korjaustöistä voit halutessasi tehdä itsekin, mutta muut kuin tässä käyttöohjekirjassa kuvatut korjaustyöt edellyttävät erikoistyökalujen käyttöä ja/tai erikoisosaamista. Ne on parasta 5

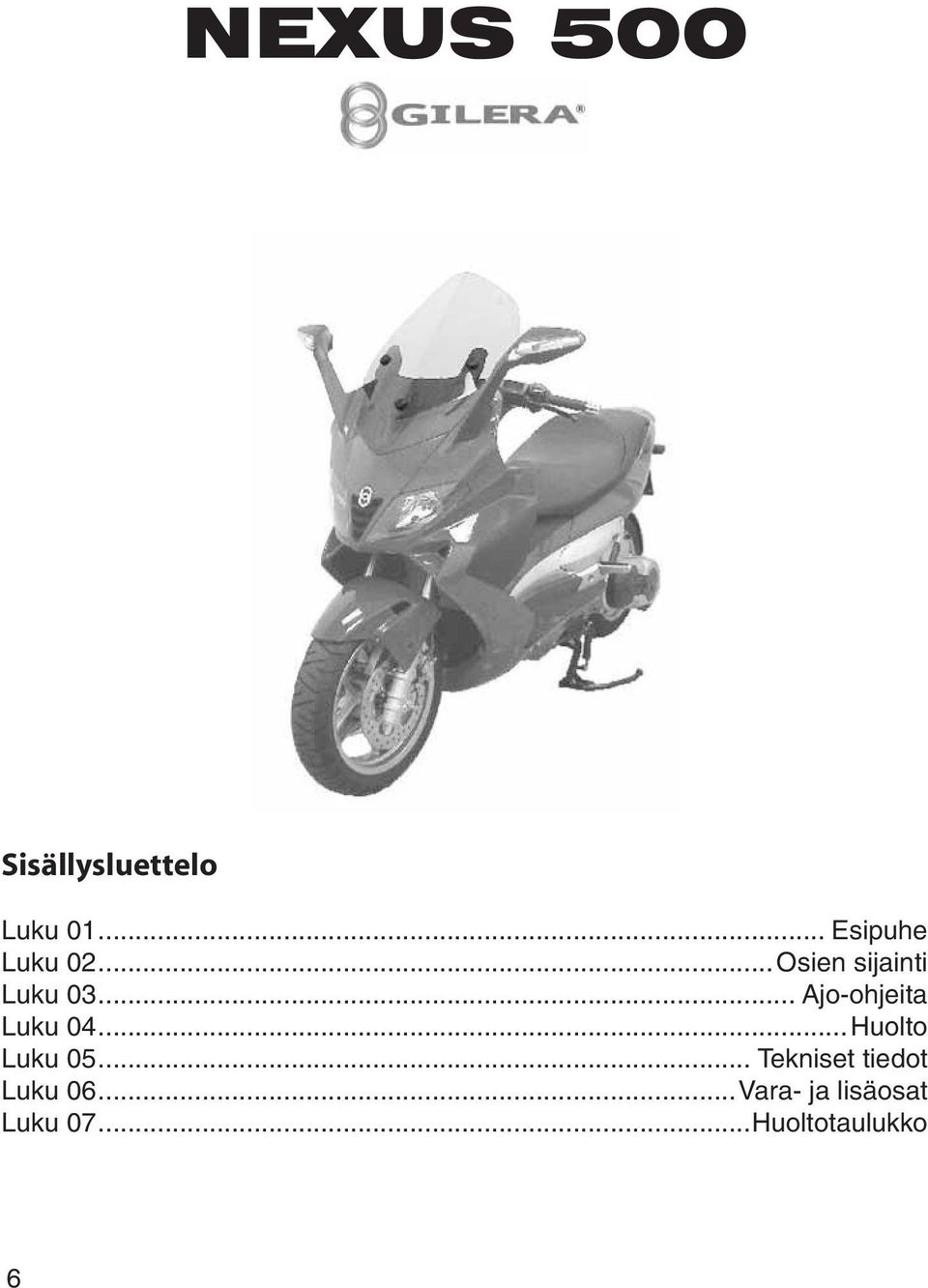

6 NEXUS 500 Sisällysluettelo Luku Esipuhe Luku 02...Osien sijainti Luku Ajo-ohjeita Luku 04...Huolto Luku Tekniset tiedot Luku 06...Vara- ja lisäosat Luku 07...Huoltotaulukko 6

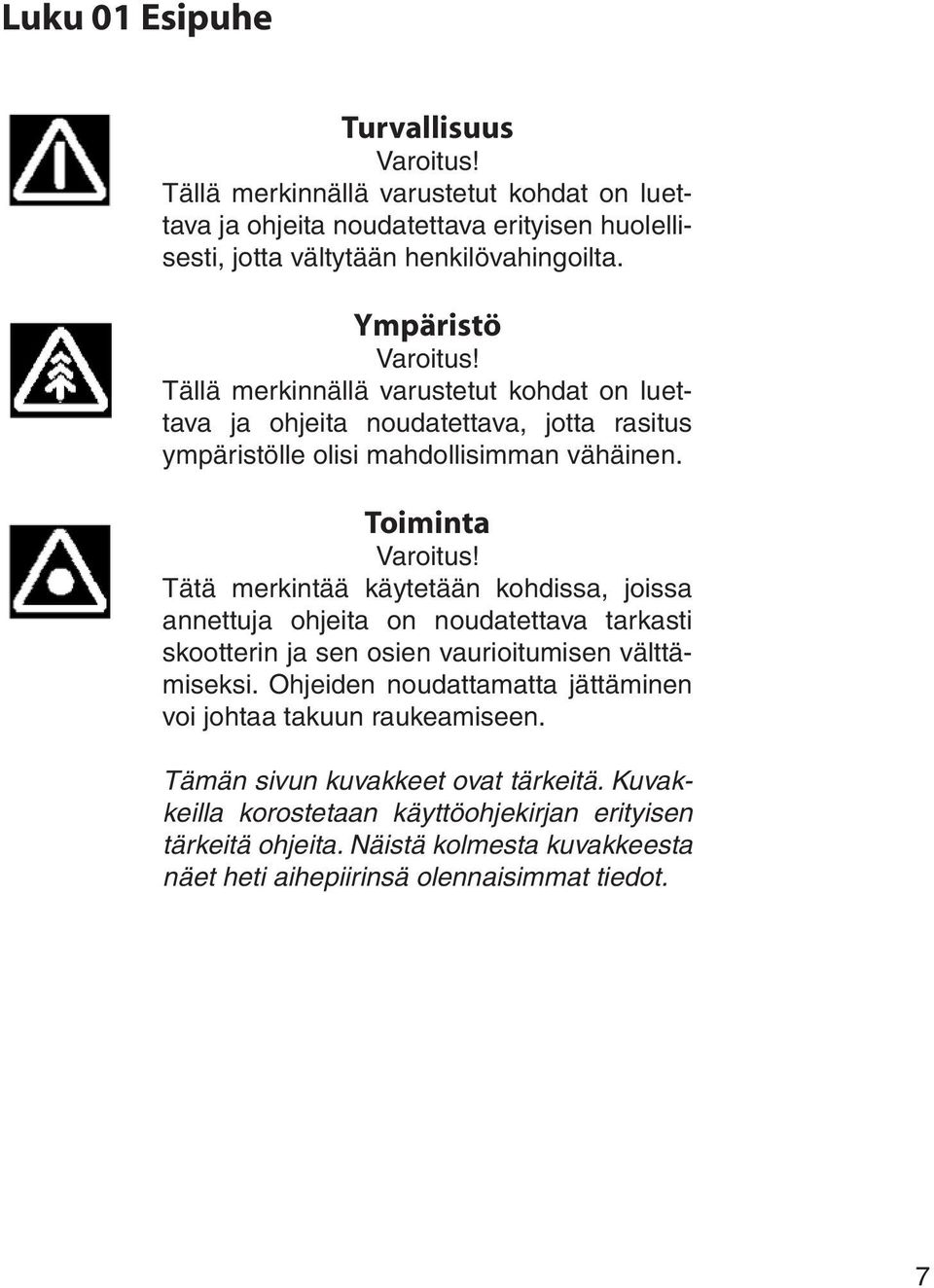

7 Luku 01 Esipuhe Turvallisuus Varoitus! Tällä merkinnällä varustetut kohdat on luettava ja ohjeita noudatettava erityisen huolellisesti, jotta vältytään henkilövahingoilta. Ympäristö Varoitus! Tällä merkinnällä varustetut kohdat on luettava ja ohjeita noudatettava, jotta rasitus ympäristölle olisi mahdollisimman vähäinen. Toiminta Varoitus! Tätä merkintää käytetään kohdissa, joissa annettuja ohjeita on noudatettava tarkasti skootterin ja sen osien vaurioitumisen välttämiseksi. Ohjeiden noudattamatta jättäminen voi johtaa takuun raukeamiseen. Tämän sivun kuvakkeet ovat tärkeitä. Kuvakkeilla korostetaan käyttöohjekirjan erityisen tärkeitä ohjeita. Näistä kolmesta kuvakkeesta näet heti aihepiirinsä olennaisimmat tiedot. 7

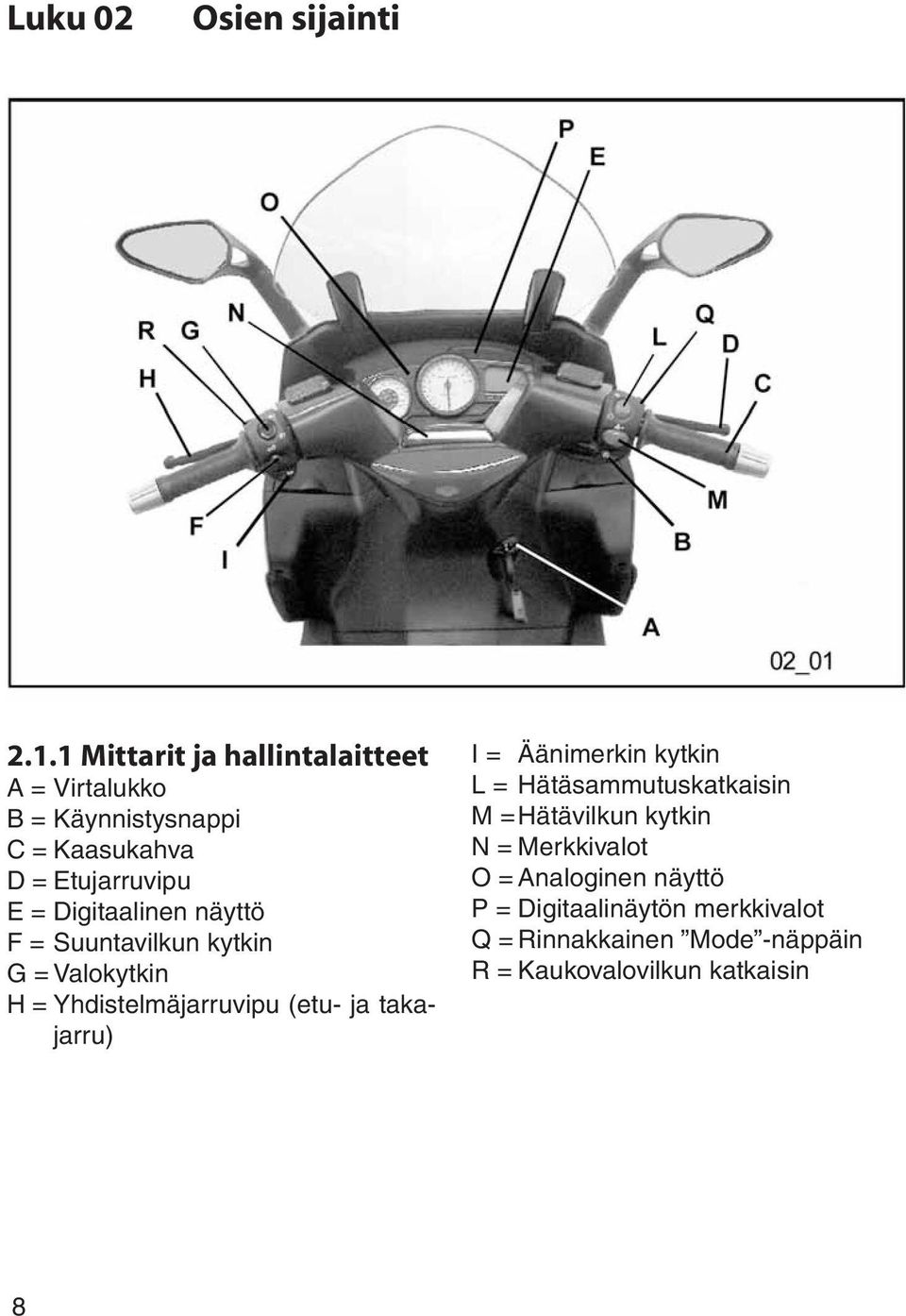

8 Luku 02 Osien sijainti Mittarit ja hallintalaitteet A = Virtalukko B = Käynnistysnappi C = Kaasukahva D = Etujarruvipu E = Digitaalinen näyttö F = Suuntavilkun kytkin G = Valokytkin H = Yhdistelmäjarruvipu (etu- ja takajarru) I = Äänimerkin kytkin L = Hätäsammutuskatkaisin M = Hätävilkun kytkin N = Merkkivalot O = Analoginen näyttö P = Digitaalinäytön merkkivalot Q = Rinnakkainen Mode -näppäin R = Kaukovalovilkun katkaisin 8

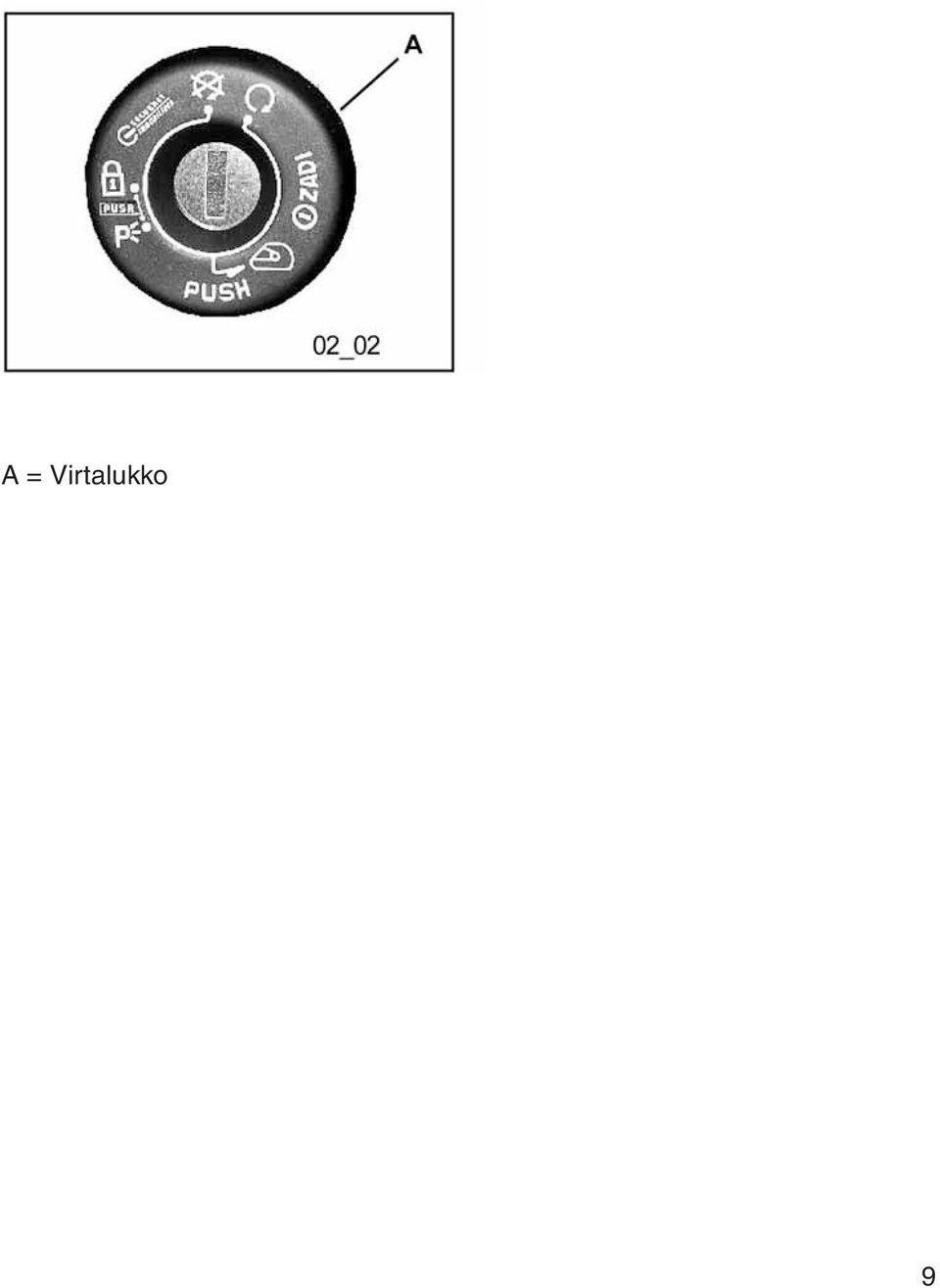

9 A = Virtalukko 9

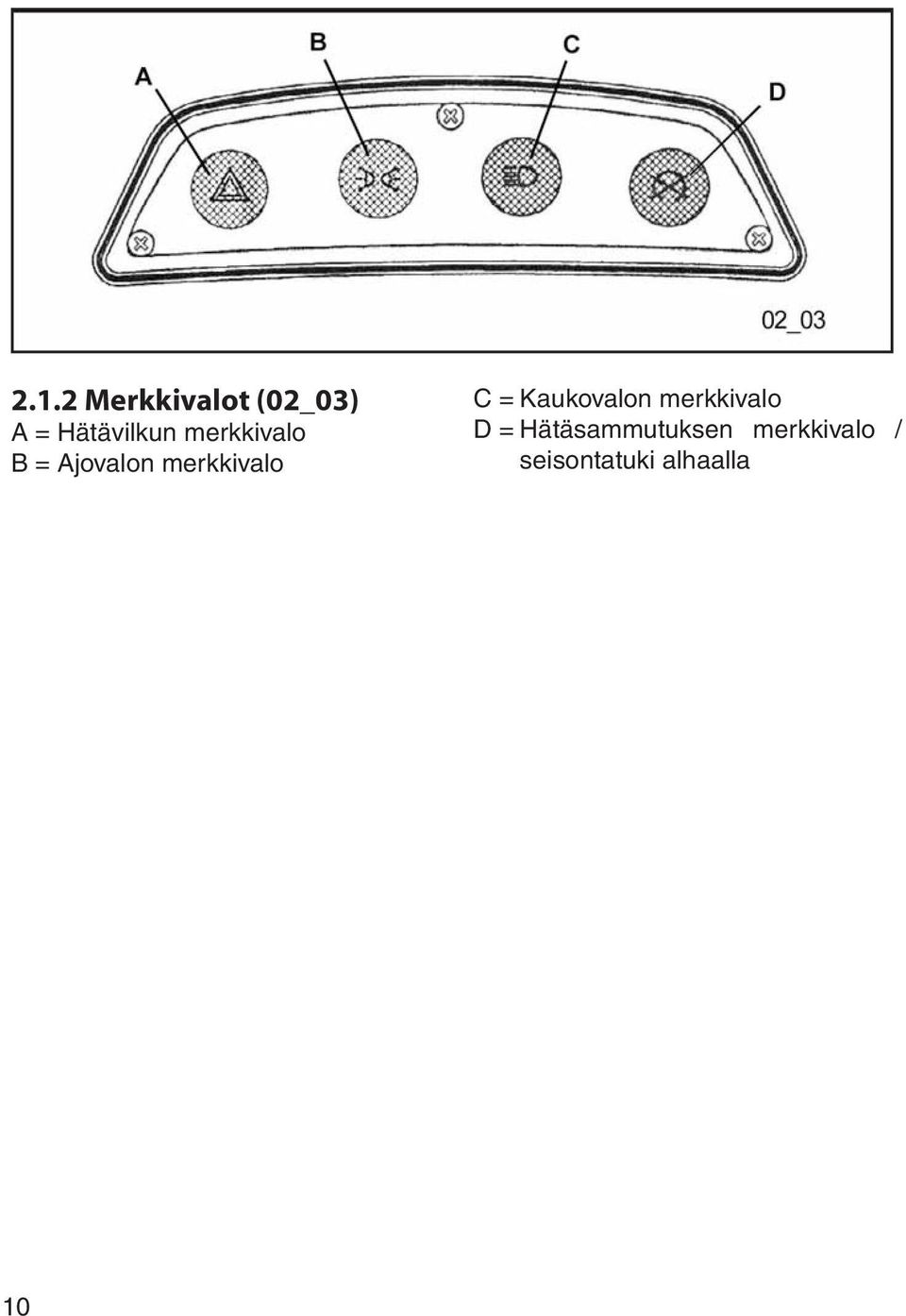

10 2.1.2 Merkkivalot (02_03) A = Hätävilkun merkkivalo B = Ajovalon merkkivalo C = Kaukovalon merkkivalo D = Hätäsammutuksen merkkivalo / seisontatuki alhaalla 10

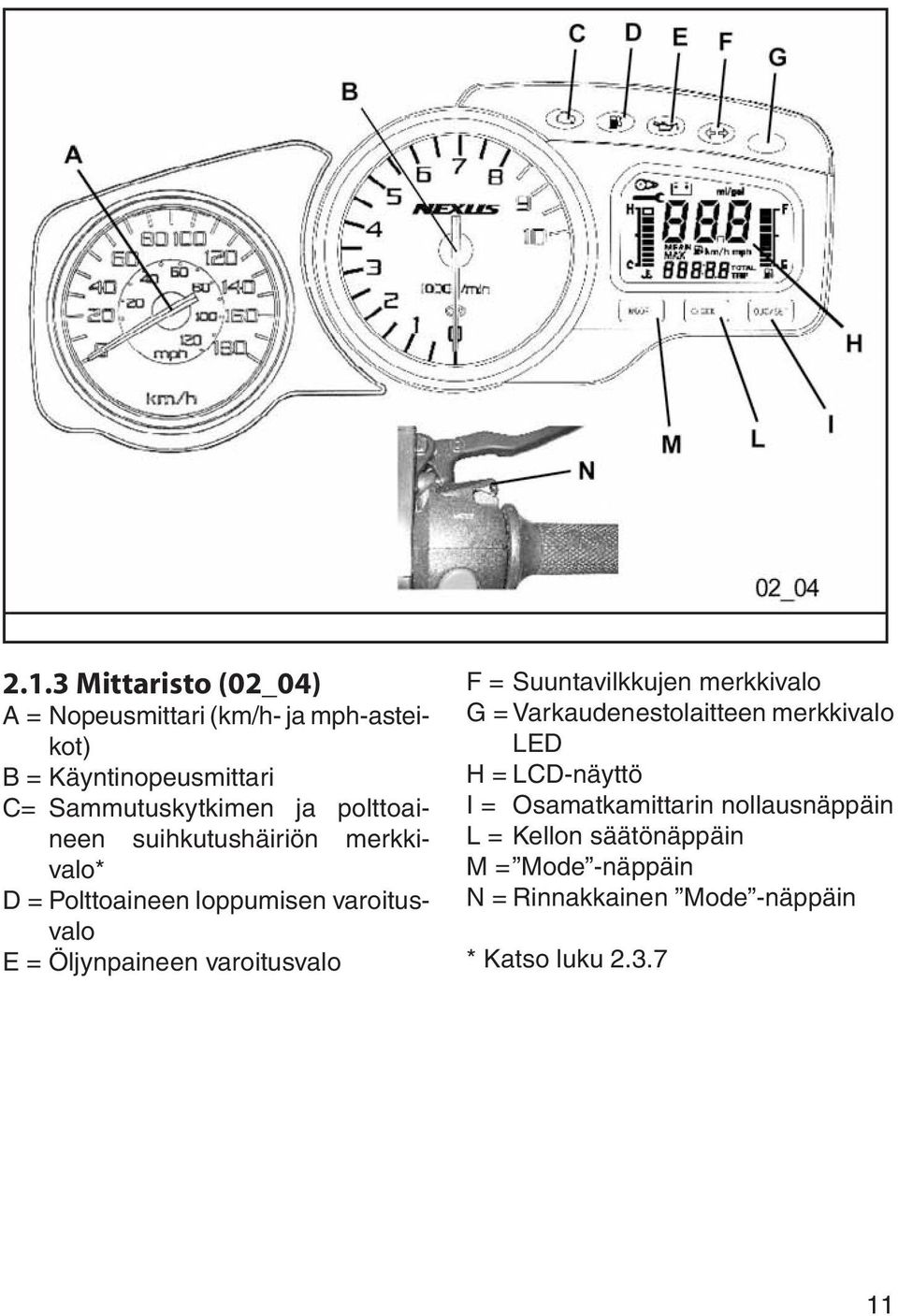

11 2.1.3 Mittaristo (02_04) A = Nopeusmittari (km/h- ja mph-asteikot) B = Käyntinopeusmittari C= Sammutuskytkimen ja polttoaineen suihkutushäiriön merkkivalo* D = Polttoaineen loppumisen varoitusvalo E = Öljynpaineen varoitusvalo F = Suuntavilkkujen merkkivalo G = Varkaudenestolaitteen merkkivalo LED H = LCD-näyttö I = Osamatkamittarin nollausnäppäin L = Kellon säätönäppäin M = Mode -näppäin N = Rinnakkainen Mode -näppäin * Katso luku

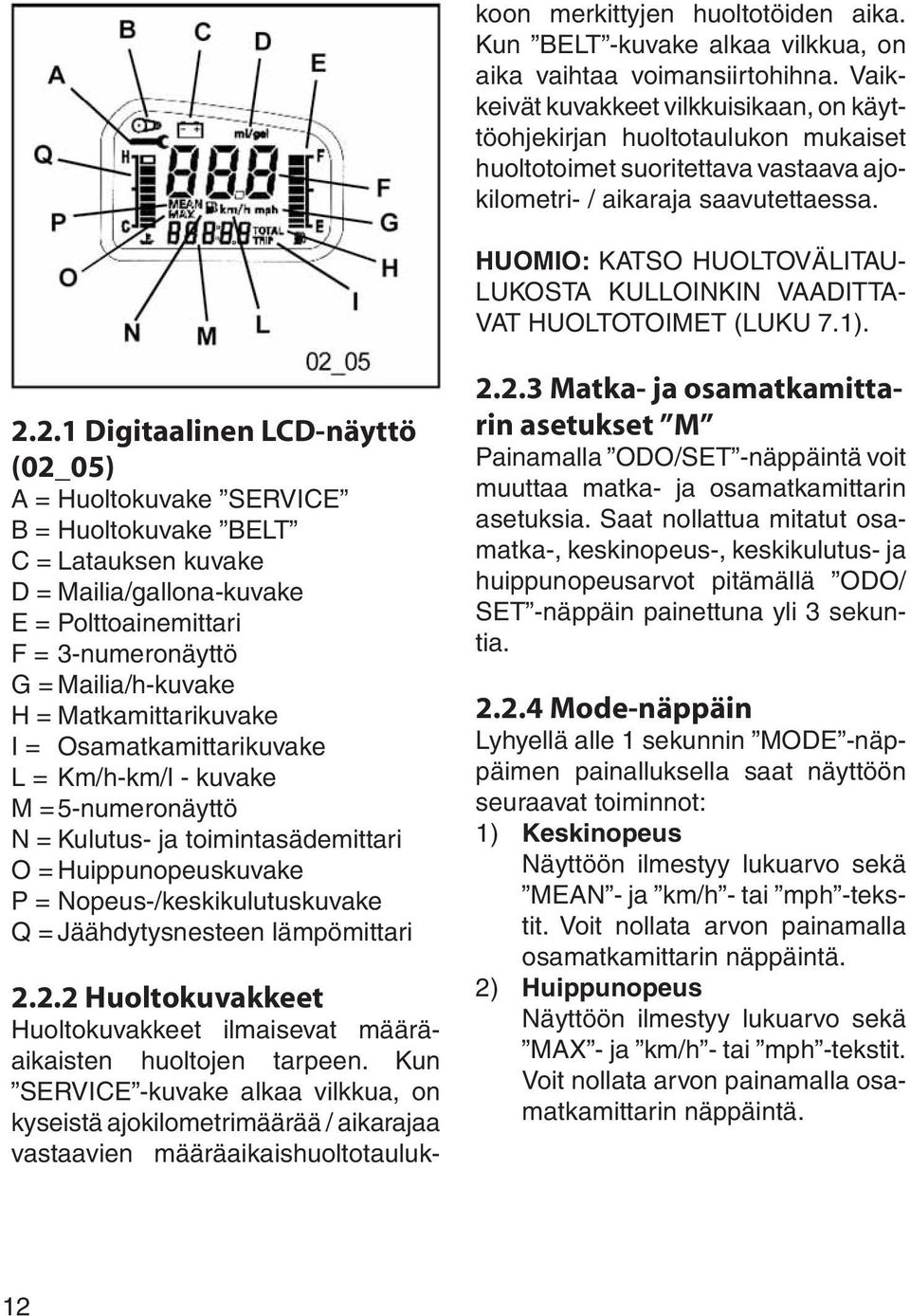

12 koon merkittyjen huoltotöiden aika. Kun BELT -kuvake alkaa vilkkua, on aika vaihtaa voimansiirtohihna. Vaikkeivät kuvakkeet vilkkuisikaan, on käyttöohjekirjan huoltotaulukon mukaiset huoltotoimet suoritettava vastaava ajokilometri- / ai karaja saavutettaessa. HUOMIO: KATSO HUOLTOVÄLITAU- LUKOSTA KULLOINKIN VAADITTA- VAT HUOLTOTOIMET (LUKU 7.1) Digitaalinen LCD-näyttö (02_05) A = Huoltokuvake SERVICE B = Huoltokuvake BELT C = Latauksen kuvake D = Mailia/gallona-kuvake E = Polttoainemittari F = 3-numeronäyttö G = Mailia/h-kuvake H = Matkamittarikuvake I = Osamatkamittarikuvake L = Km/h-km/l - kuvake M = 5-numeronäyttö N = Kulutus- ja toimintasädemittari O = Huippunopeuskuvake P = Nopeus-/keskikulutuskuvake Q = Jäähdytysnesteen lämpömittari Huoltokuvakkeet Huoltokuvakkeet ilmaisevat mää räaikaisten huoltojen tarpeen. Kun SER VICE -kuvake alkaa vilkkua, on kyseistä ajokilometrimäärää / aikarajaa vastaavien määräaikaishuoltotauluk Matka- ja osamatkamittarin asetukset M Painamalla ODO/SET -näppäintä voit muuttaa matka- ja osamatkamittarin asetuksia. Saat nollattua mitatut osamatka-, keskinopeus-, keskikulutus- ja huippunopeusarvot pitämällä ODO/ SET -näppäin painettuna yli 3 sekuntia Mode-näppäin Lyhyellä alle 1 sekunnin MODE -näppäimen painalluksella saat näyttöön seuraavat toiminnot: 1) Keskinopeus Näyttöön ilmestyy lukuarvo sekä MEAN - ja km/h - tai mph -tekstit. Voit nollata arvon painamalla osamatkamittarin näppäintä. 2) Huippunopeus Näyttöön ilmestyy lukuarvo sekä MAX - ja km/h - tai mph -tekstit. Voit nollata arvon painamalla osamatkamittarin näppäintä. 12

13 3) Keskikulutus Näyttöön ilmestyy polttoainekuvake, lukuarvo sekä MEAN - ja km/l - tai ml/gal -tekstit. Voit nollata arvon painamalla osamatkamittarin näppäintä. 4) Hetkellinen polttoaineenkulutus Näyttöön ilmestyy polttoainekuvake, lukuarvo sekä km/l - tai ml/gal -tekstit. 5) Toimintasäde Näyttöön ilmestyy polttoainekuvake ja lukuarvo. Kun toimintasädettä on alle 40 km jäljellä, tämä näyttämä tulee automaattisesti näyttöön ja vilkkuu 60 sekunnin ajan. Kun polttoaineen loppumisen varoitusvalo alkaa palaa vilkkumatta, toimintasäteen numeroarvon tilalla näkyy kolme viivaa. 6) Akun varaustila Näyttöön ilmestyy akkukuvake. Pitämällä MODE -näppäin painettuna yli 3 sekuntia saat näyttöön toimintatilan 1 (keskinopeus). HUOM.: KESKINOPEUS NÄKYY VAIN, KUN VIRTALUKKO ON ASEN- NOSSA JA MOOTTORI KÄY. VOIT VAIHTAA NÄYTTÖTILAA KM- JA MAILI-ASETUKSEN VÄLILLÄ PAINA- MALLA YHTÄAIKAISESTI MODE - JA CLOCK -NÄPPÄIMIÄ YLI 3 SEKUNNIN AJAN, KUN VIRTALUKKO ON ASENNOSSA ; NÄYTTÖÖN ILMESTYY SET Kellonajan asettaminen M 1. Tee toistuvasti lyhyt alle 1 sekunnin CLOCK -näppäimen painallus, näyttöön tulee vuorollaan: - Aika - Päivämäärä - Kokonaisaika/väliaika 2. Aseta kellonaika pitämällä CLOCK -näppäin painettuna yli 3 sekuntia. Tuntinäyttämän numerot alkavat vilkkua. 3. Muuta tuntiasetusta painamalla ODO/SET -näppäintä. 4. Paina uudelleen CLOCK -näppäintä. Minuuttinäyttämän numerot alkavat vilkkua. 5. Muuta minuuttiasetusta painamalla ODO/SET -näppäintä. 6. Paina uudelleen CLOCK -näppäintä, jolloin kello siirtyy normaaliin näyttötilaansa. 7. Jollei asetustilassa paineta 8 sekuntiin mitään näppäintä, kello siirtyy automaattisesti näyttötilaansa Päivämäärän asettaminen M 1. Valitse CLOCK -näppäimen painalluksella näyttöön päivämäärä DATE. 2. Pidä CLOCK -näppäin painettuna yli 3 sekuntia. Päivänäyttämän numerot alkavat vilkkua. 3. Muuta päiväasetusta painamalla ODO/SET -näppäintä. 13

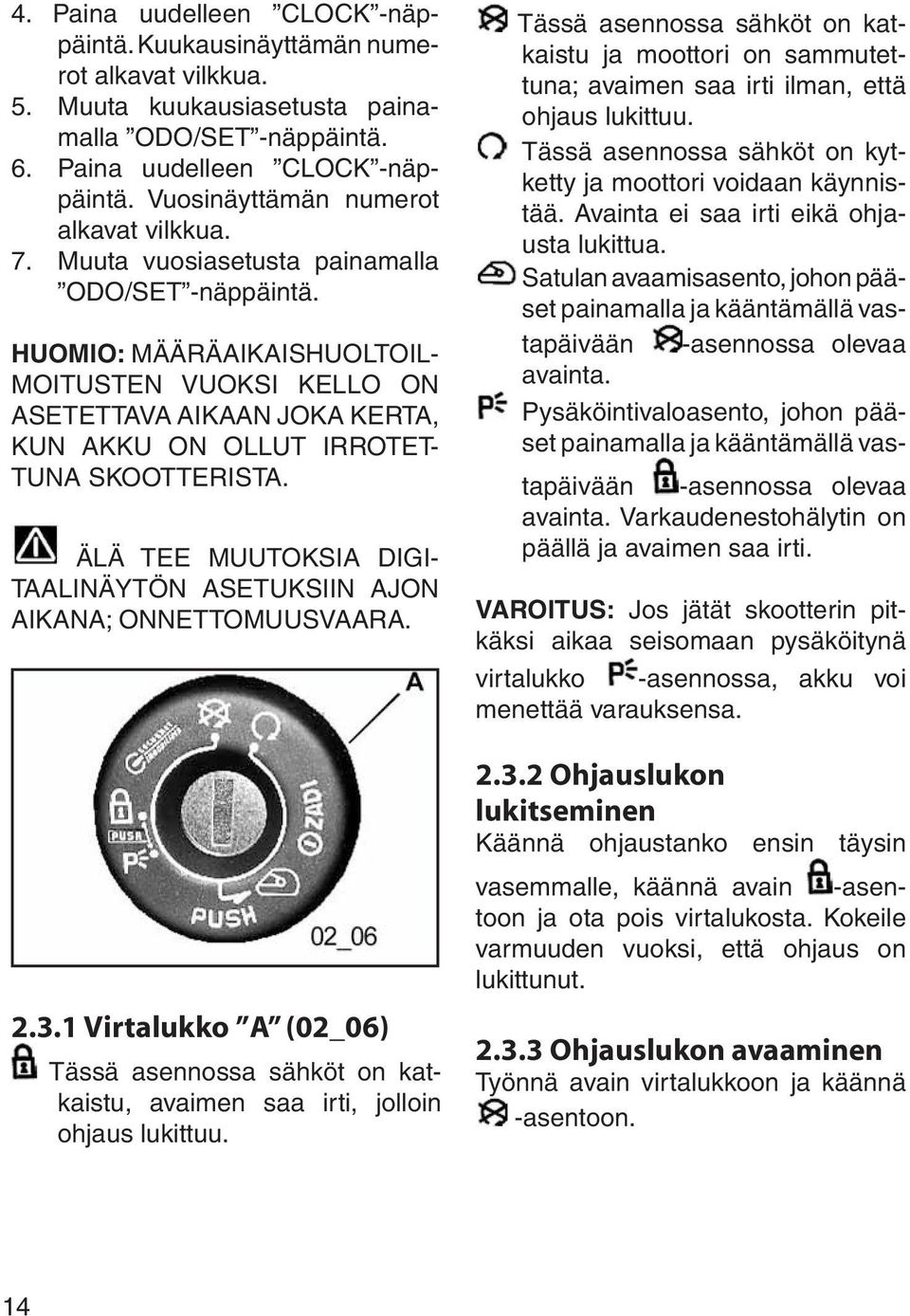

14 4. Paina uudelleen CLOCK -näppäintä. Kuukausinäyttämän numerot alkavat vilkkua. 5. Muuta kuukausiasetusta painamalla ODO/SET -näppäintä. 6. Paina uudelleen CLOCK -näppäintä. Vuosinäyttämän numerot alkavat vilkkua. 7. Muuta vuosiasetusta painamalla ODO/SET -näppäintä. HUOMIO: MÄÄRÄAIKAISHUOLTOIL- MOITUSTEN VUOKSI KELLO ON ASETETTAVA AIKAAN JOKA KERTA, KUN AKKU ON OLLUT IRROTET- TUNA SKOOTTERISTA. ÄLÄ TEE MUUTOKSIA DIGI- TAALINÄYTÖN ASETUKSIIN AJON AIKANA; ONNETTOMUUSVAARA Virtalukko A (02_06) Tässä asennossa sähköt on katkaistu, avaimen saa irti, jolloin ohjaus lukittuu. Tässä asennossa sähköt on katkaistu ja moottori on sammutettuna; avaimen saa irti ilman, että ohjaus lukittuu. Tässä asennossa sähköt on kytketty ja moottori voidaan käynnistää. Avainta ei saa irti eikä ohjausta lukittua. Satulan avaamisasento, johon pääset painamalla ja kääntämällä vastapäivään -asennossa olevaa avainta. Pysäköintivaloasento, johon pääset painamalla ja kääntämällä vastapäivään -asennossa ole vaa avainta. Varkaudenestohälytin on päällä ja avaimen saa irti. VAROITUS: Jos jätät skootterin pitkäksi aikaa seisomaan pysäköitynä virtalukko -asennossa, akku voi menettää varauksensa Ohjauslukon lukitseminen Käännä ohjaustanko ensin täysin va semmalle, käännä avain -asentoon ja ota pois virtalukosta. Kokeile varmuuden vuoksi, että ohjaus on lukittunut Ohjauslukon avaaminen Työnnä avain virtalukkoon ja käännä -asentoon. 14

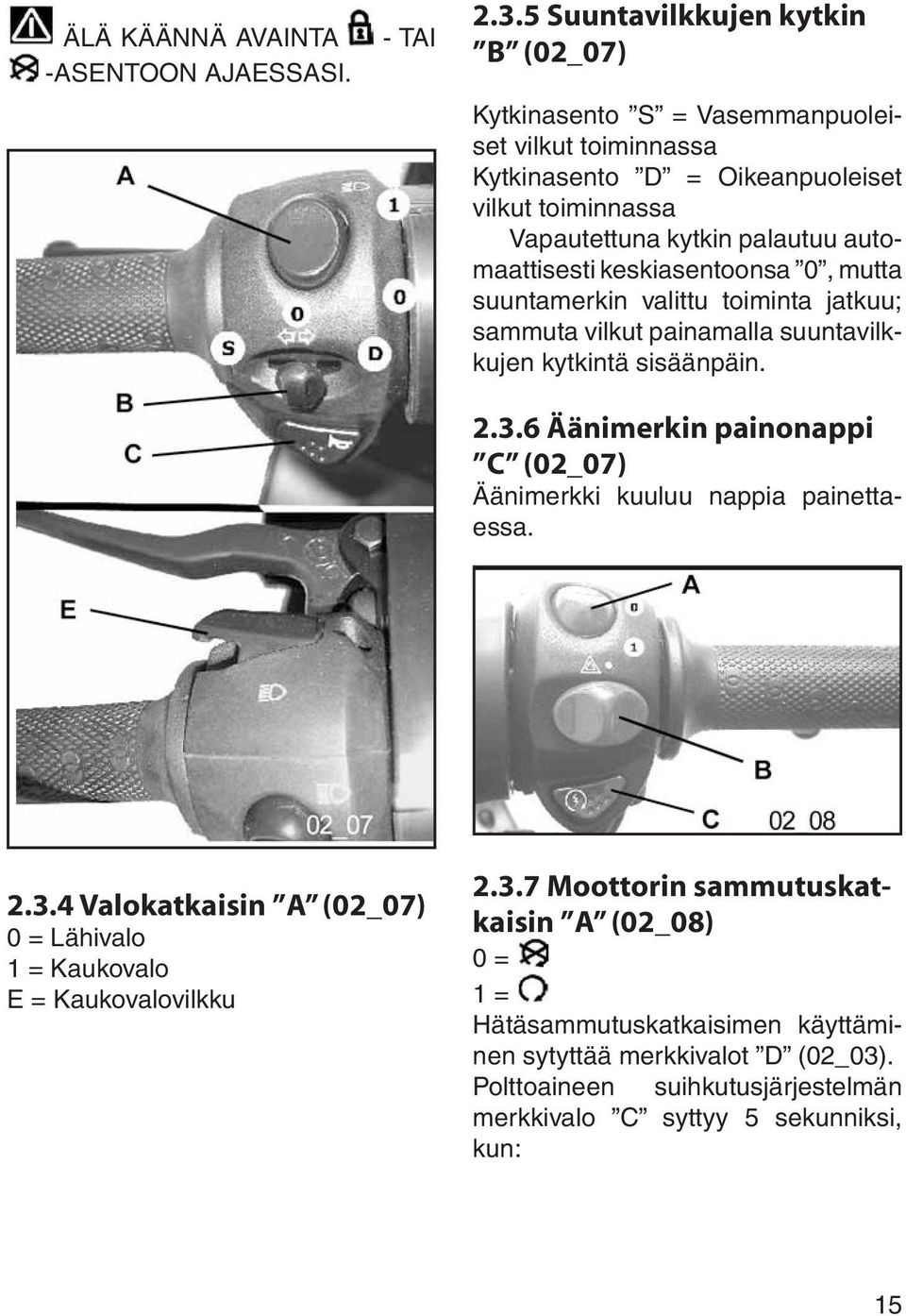

15 ÄLÄ KÄÄNNÄ AVAINTA -ASENTOON AJAESSASI. - TAI Suuntavilkkujen kytkin B (02_07) Kytkinasento S = Vasemmanpuoleiset vilkut toiminnassa Kytkinasento D = Oikeanpuoleiset vilkut toiminnassa Vapautettuna kytkin palautuu automaattisesti keskiasentoonsa 0, mutta suuntamerkin valittu toiminta jatkuu; sammuta vilkut painamalla suuntavilkkujen kytkintä sisäänpäin Äänimerkin painonappi C (02_07) Äänimerkki kuuluu nappia painettaessa Valokatkaisin A (02_07) 0 = Lähivalo 1 = Kaukovalo E = Kaukovalovilkku Moottorin sammutuskatkaisin A (02_08) 0 = 1 = Hätäsammutuskatkaisimen käyttäminen sytyttää merkkivalot D (02_03). Polttoaineen suihkutusjärjestelmän merk kivalo C syttyy 5 sekunniksi, kun: 15

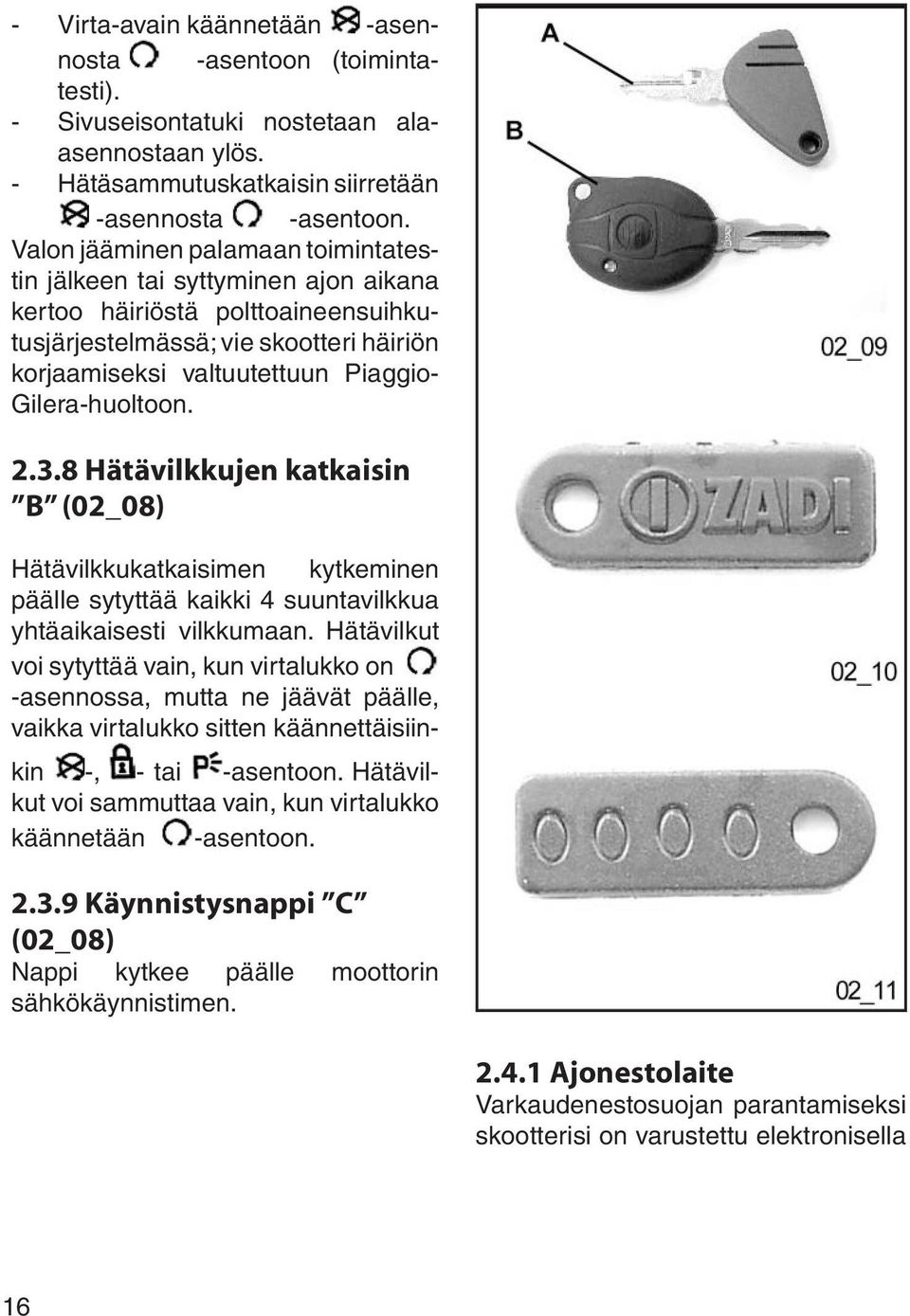

16 - Virta-avain käännetään -asennosta -asentoon (toimintatesti). - Sivuseisontatuki nostetaan alaasennostaan ylös. - Hätäsammutuskatkaisin siirretään -asennosta -asentoon. Valon jääminen palamaan toimintatestin jälkeen tai syttyminen ajon aikana kertoo häiriöstä polttoaineensuihkutusjärjestelmässä; vie skootteri häiriön korjaamiseksi valtuutettuun Piaggio- Gilera-huoltoon Hätävilkkujen katkaisin B (02_08) Hätävilkkukatkaisimen kytkeminen päälle sytyttää kaikki 4 suuntavilkkua yhtäaikaisesti vilkkumaan. Hätävilkut voi sytyttää vain, kun virtalukko on -asennossa, mutta ne jäävät päälle, vaikka virtalukko sitten käännettäisiinkin -, - tai -asentoon. Hätävilkut voi sammuttaa vain, kun virtalukko käännetään -asentoon Käynnistysnappi C (02_08) Nappi kytkee päälle moottorin sähkökäynnistimen Ajonestolaite Varkaudenestosuojan parantamiseksi skootterisi on varustettu elektronisella 16

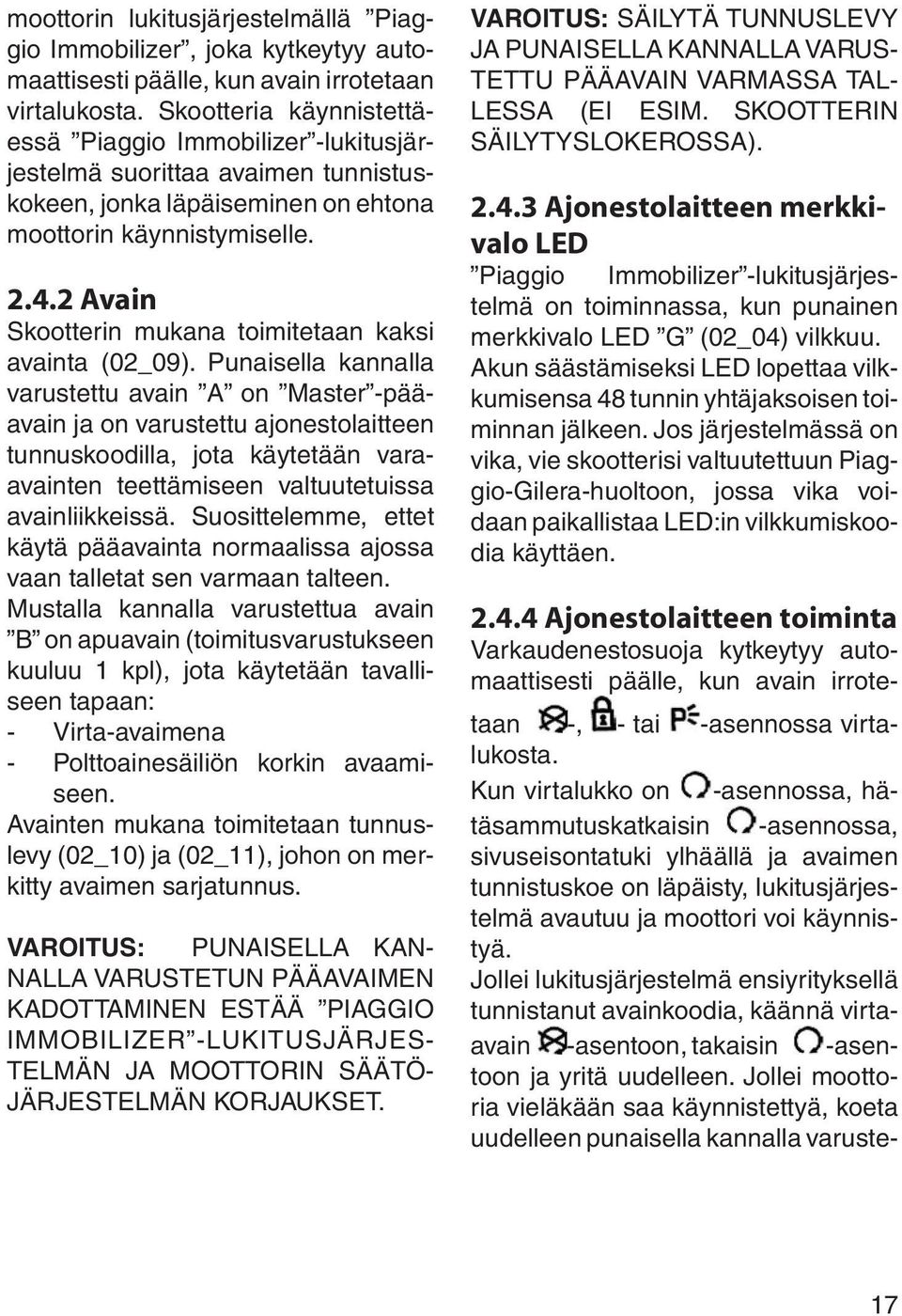

17 moottorin lukitusjärjestelmällä Piaggio Immobilizer, joka kytkeytyy automaattisesti päälle, kun avain irrotetaan virtalukosta. Skootteria käynnistettäessä Piaggio Immobilizer -lukitusjärjestelmä suorittaa avaimen tunnistuskokeen, jonka läpäiseminen on ehtona moottorin käynnistymiselle Avain Skootterin mukana toimitetaan kaksi avainta (02_09). Punaisella kannalla varustettu avain A on Master -pääavain ja on varustettu ajonestolaitteen tunnuskoodilla, jota käytetään varaavainten teettämiseen valtuutetuissa avainliikkeissä. Suosittelemme, ettet käytä pääavainta normaalissa ajossa vaan talletat sen varmaan talteen. Mustalla kannalla varustettua avain B on apuavain (toimitusvarustukseen kuuluu 1 kpl), jota käytetään tavalliseen tapaan: - Virta-avaimena - Polttoainesäiliön korkin avaamiseen. Avainten mukana toimitetaan tunnuslevy (02_10) ja (02_11), johon on merkitty avaimen sarjatunnus. VAROITUS: PUNAISELLA KAN- NALLA VARUSTETUN PÄÄAVAIMEN KADOTTAMINEN ESTÄÄ PIAGGIO IMMOBILIZER -LUKITUSJÄRJES- TELMÄN JA MOOTTORIN SÄÄTÖ- JÄRJESTELMÄN KORJAUKSET. VAROITUS: SÄILYTÄ TUNNUSLEVY JA PUNAISELLA KANNALLA VARUS- TETTU PÄÄAVAIN VARMASSA TAL- LESSA (EI ESIM. SKOOTTERIN SÄILYTYSLOKEROSSA) Ajonestolaitteen merkkivalo LED Piaggio Immobilizer -lukitusjärjestelmä on toiminnassa, kun punainen merkkivalo LED G (02_04) vilkkuu. Akun säästämiseksi LED lopettaa vilkkumisensa 48 tunnin yhtäjaksoisen toiminnan jälkeen. Jos järjestelmässä on vika, vie skootterisi valtuutettuun Piaggio-Gilera-huoltoon, jossa vika voidaan paikallistaa LED:in vilkkumiskoodia käyttäen Ajonestolaitteen toiminta Varkaudenestosuoja kytkeytyy automaattisesti päälle, kun avain irrotetaan -, - tai -asennossa virtalukosta. Kun virtalukko on -asennossa, hätäsammutuskatkaisin -asennossa, sivuseisontatuki ylhäällä ja avaimen tunnistuskoe on läpäisty, lukitusjärjestelmä avautuu ja moottori voi käynnistyä. Jollei lukitusjärjestelmä ensiyrityksellä tunnistanut avainkoodia, käännä virtaavain -asentoon, takaisin -asentoon ja yritä uudelleen. Jollei moottoria vieläkään saa käynnistettyä, koeta uudelleen punaisella kannalla varuste- 17

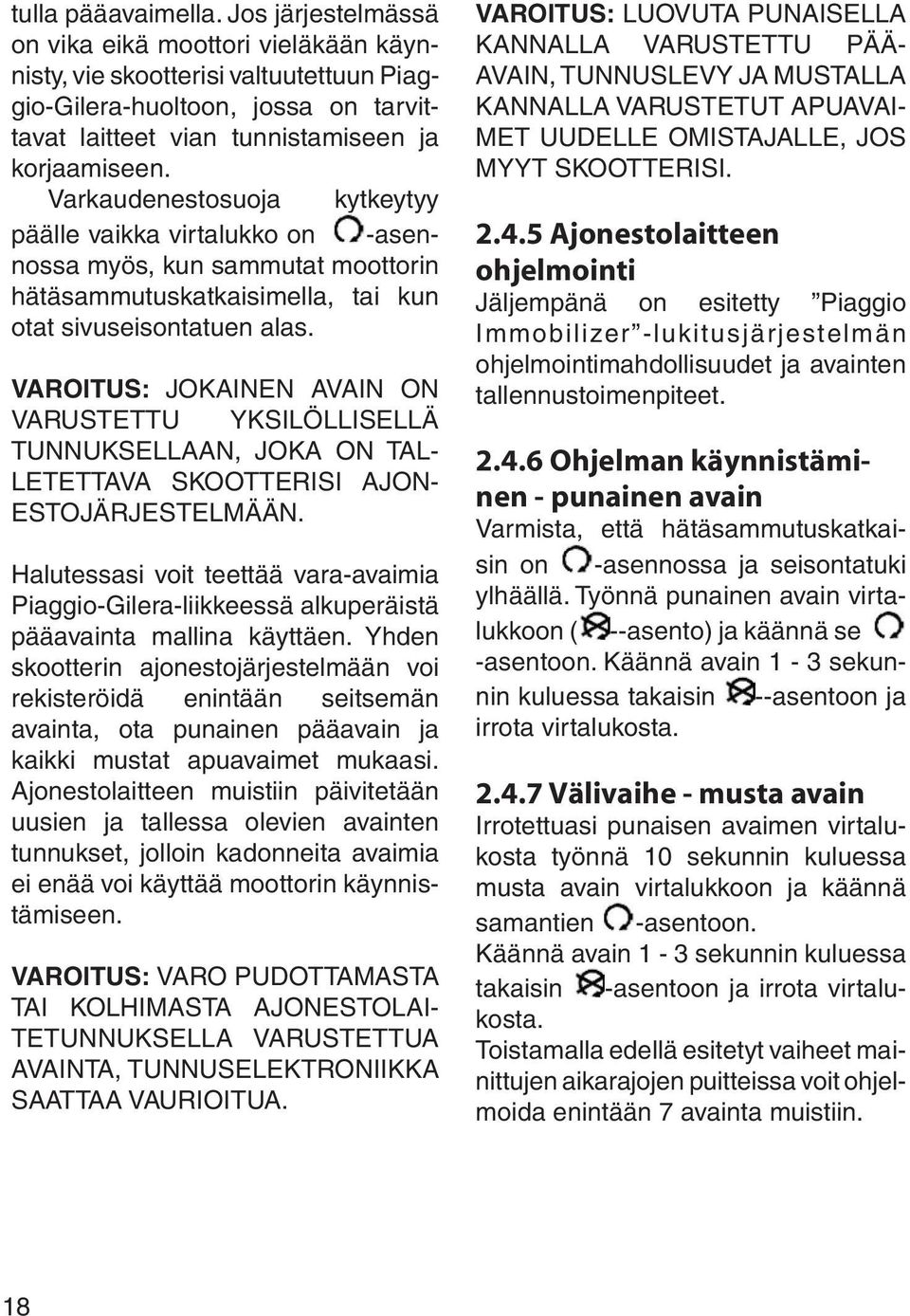

18 tulla pääavaimella. Jos järjestelmässä on vika eikä moottori vieläkään käynnisty, vie skootterisi valtuutettuun Piaggio-Gilera-huoltoon, jossa on tarvittavat laitteet vian tunnistamiseen ja korjaamiseen. Varkaudenestosuoja kytkeytyy päälle vaikka virtalukko on -asennossa myös, kun sammutat moottorin hätäsammutuskatkaisimella, tai kun otat sivuseisontatuen alas. VAROITUS: JOKAINEN AVAIN ON VARUSTETTU YKSILÖLLISELLÄ TUNNUKSELLAAN, JOKA ON TAL- LETETTAVA SKOOTTERISI AJON- ESTOJÄRJESTELMÄÄN. Halutessasi voit teettää vara-avaimia Piaggio-Gilera-liikkeessä alkuperäistä pääavainta mallina käyttäen. Yhden skootterin ajonestojärjestelmään voi rekisteröidä enintään seitsemän avainta, ota punainen pääavain ja kaikki mustat apuavaimet mukaasi. Ajonestolaitteen muistiin päivitetään uusien ja tallessa olevien avainten tunnukset, jolloin kadonneita avaimia ei enää voi käyttää moottorin käynnistämiseen. VAROITUS: VARO PUDOTTAMASTA TAI KOLHIMASTA AJONESTOLAI- TETUNNUKSELLA VARUSTETTUA AVAINTA, TUNNUSELEKTRONIIKKA SAATTAA VAURIOITUA. VAROITUS: LUOVUTA PUNAISELLA KANNALLA VARUSTETTU PÄÄ - AVAIN, TUNNUSLEVY JA MUSTALLA KANNALLA VARUSTETUT APUAVAI- MET UUDELLE OMISTAJALLE, JOS MYYT SKOOTTERISI Ajonestolaitteen ohjelmointi Jäljempänä on esitetty Piaggio Immobilizer -lukitusjärjestelmän ohjelmointimahdollisuudet ja avainten tallennustoimenpiteet Ohjelman käynnistäminen - punainen avain Varmista, että hätäsammutuskatkaisin on -asennossa ja seisontatuki ylhäällä. Työnnä punainen avain virtalukkoon ( --asento) ja käännä se -asentoon. Käännä avain 1-3 sekunnin kuluessa takaisin --asentoon ja irrota virtalukosta Välivaihe - musta avain Irrotettuasi punaisen avaimen virtalukosta työnnä 10 sekunnin kuluessa musta avain virtalukkoon ja käännä samantien -asentoon. Käännä avain 1-3 sekunnin kuluessa takaisin -asentoon ja irrota virtalukosta. Toistamalla edellä esitetyt vaiheet mainittujen aikarajojen puitteissa voit ohjelmoida enintään 7 avainta muistiin. 18

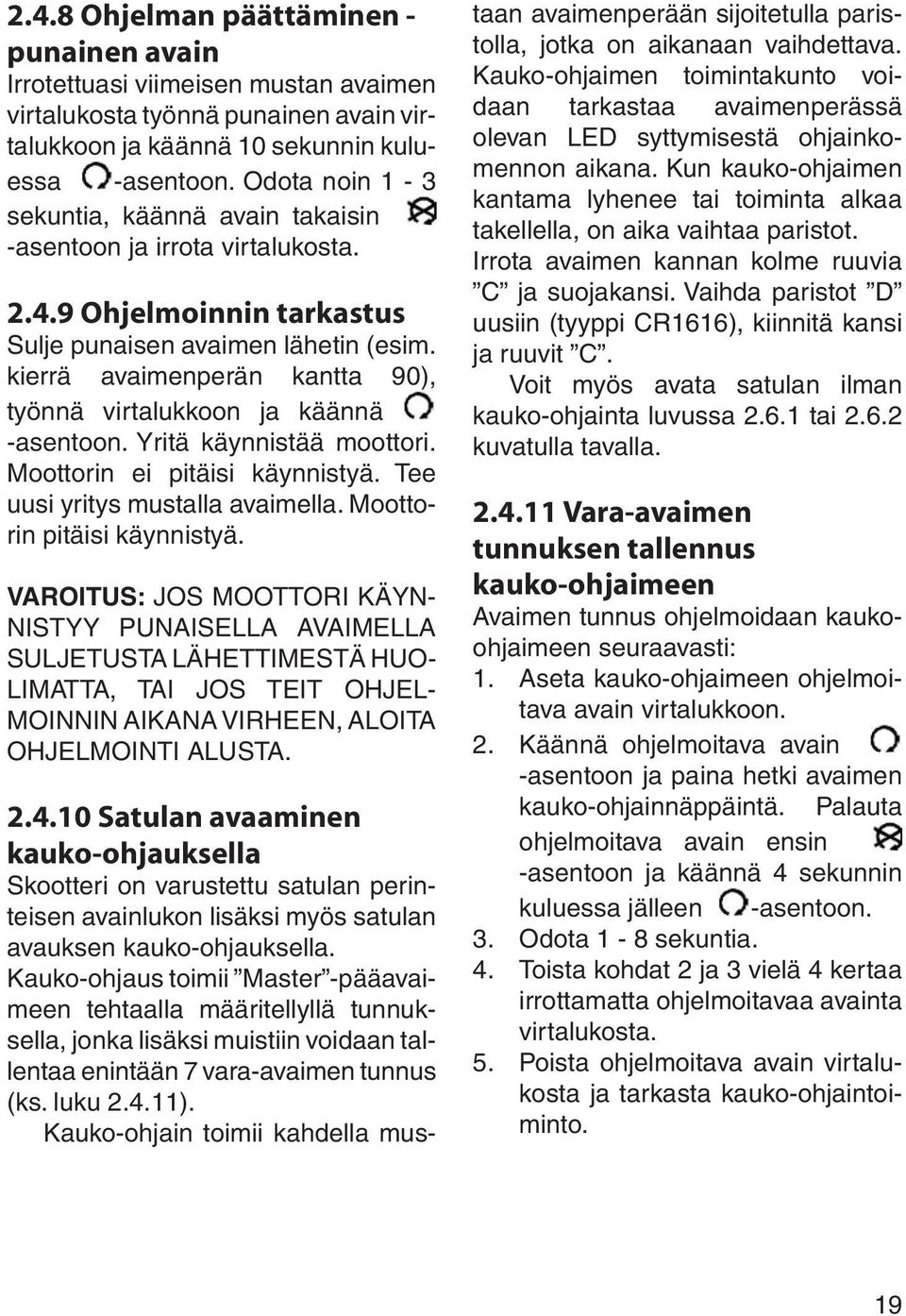

19 2.4.8 Ohjelman päättäminen - punainen avain Irrotettuasi viimeisen mustan avaimen virtalukosta työnnä punainen avain virtalukkoon ja käännä 10 sekunnin kuluessa -asentoon. Odota noin 1-3 sekuntia, käännä avain takaisin -asentoon ja irrota virtalukosta Ohjelmoinnin tarkastus Sulje punaisen avaimen lähetin (esim. kierrä avaimenperän kantta 90), työnnä virtalukkoon ja käännä -asentoon. Yritä käynnistää moottori. Moottorin ei pitäisi käynnistyä. Tee uusi yritys mustalla avaimella. Moottorin pitäisi käynnistyä. VAROITUS: JOS MOOTTORI KÄYN- NISTYY PUNAISELLA AVAIMELLA SULJETUSTA LÄHETTIMESTÄ HUO- LIMATTA, TAI JOS TEIT OHJEL- MOINNIN AIKANA VIRHEEN, ALOITA OHJELMOINTI ALUSTA Satulan avaaminen kauko-ohjauksella Skootteri on varustettu satulan perinteisen avainlukon lisäksi myös satulan avauksen kauko-ohjauksella. Kauko-ohjaus toimii Master -pääavaimeen tehtaalla määritellyllä tunnuksella, jonka lisäksi muistiin voidaan tallentaa enintään 7 vara-avaimen tunnus (ks. luku ). Kauko-ohjain toimii kahdella mustaan avaimenperään sijoitetulla paristolla, jotka on aikanaan vaihdettava. Kauko-ohjaimen toimintakunto voidaan tarkastaa avaimenperässä olevan LED syttymisestä ohjainkomennon aikana. Kun kauko-ohjaimen kantama lyhenee tai toiminta alkaa takellella, on aika vaihtaa paristot. Irrota avaimen kannan kolme ruuvia C ja suojakansi. Vaihda paristot D uusiin (tyyppi CR1616), kiinnitä kansi ja ruuvit C. Voit myös avata satulan ilman kauko-ohjainta luvussa tai kuvatulla tavalla Vara-avaimen tunnuksen tallennus kauko-ohjaimeen Avaimen tunnus ohjelmoidaan kaukoohjaimeen seuraavasti: 1. Aseta kauko-ohjaimeen ohjelmoitava avain virtalukkoon. 2. Käännä ohjelmoitava avain -asentoon ja paina hetki avaimen kauko-ohjainnäppäintä. Palauta ohjelmoitava avain ensin -asentoon ja käännä 4 sekunnin kuluessa jälleen -asentoon. 3. Odota 1-8 sekuntia. 4. Toista kohdat 2 ja 3 vielä 4 kertaa irrottamatta ohjelmoitavaa avainta virtalukosta. 5. Poista ohjelmoitava avain virtalukosta ja tarkasta kauko-ohjaintoiminto. 19

20 VAROITUS: VOIT OHJELMOIDA LISÄÄ AVAIMIA (ENINTÄÄN KAIK- KIAAN 8 KPL) YLLÄ ESITETYLLÄ TA VALLA, MUTTA YLLÄMAINITTUJE ENIMMÄISAIKOJEN YLITTÄMINEN SULKEE OHJELMOINTITOI MIN- NON. Jos kadotat ohjelmoidun avaimen, voit tyhjennyttää kauko-ohjaimen muistista kaikki tallennetut tunnukset valtuutetussa Piaggio-Gilera-huoltoliikkeessä. Vanhalla tunnuksella ohjelmoidut avaimet voidaan samalla tallentaa uudelleen. ÄLÄ PAINA TOISTUVASTI KAU- KO-OHJAINNÄPPÄINTÄ, KUN OLET OHJAIMEN KANTAMAN RAJOILLA SKOOTTERISTASI, KOSKA OH JAIN- SIGNAALIN LÄHETTIMEN JA VAS- TAANOTTIMEN SYNKRONISAATIO SAATETAAN MENETTÄÄ. JOS NÄIN KUITENKIN PÄÄSEE TAPAHTU- MAAN, ON AVAINTEN OHJELMOINTI MUISTIIN UUSITTAVA. ÄLÄ SÄILYTÄ KAUKO-OHJAINA- VAINTA YLI 60 C LÄMPÖTILASSA TAI PARISTOT MENETTÄVÄT NOPE- ASTI VARAUKSENSA Polttoainesäiliön korkin avaaminen (02_15) - (02_16) Polttoainesäiliön korkkia A avatessasi käännä ensin pieni peitekynsi B ylös, työnnä virta-avain korkin lukkoon C, käännä avainta ja avaa korkki. 20

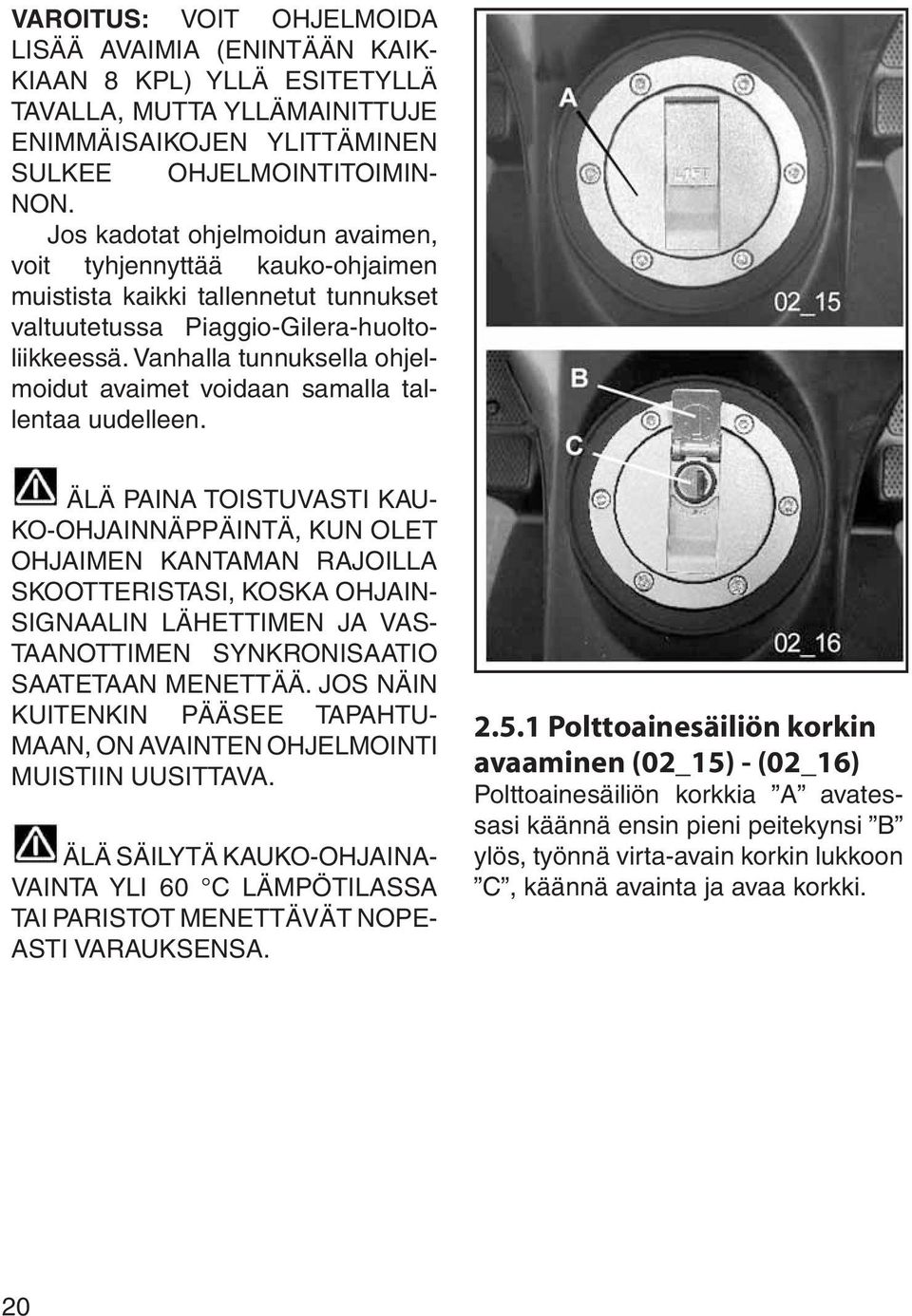

21 2.5.2 Lisälaitteiden virtaliitin (02_17) Kypäräkotelossa on 12 V virtaliitin D lisälaitteille. Lisälaitteiden (kännykkä, kohdevalo tms.) yhteenlaskettu tehontarve ei saa ylittää 180 W. LISÄLAITTEIDEN LIIALLINEN KÄYTTÖ SAATTAA TYHJENTÄÄ AKUN Satula (02_18) - (02_19) Satulan ja satulan alla olevan kypäräkotelon avaamiseksi aseta avain virtalukkoon A, paina ja käännä avain -asennosta -asentoon Satulan avaaminen kaukoohjaimella Kun virtalukko on - tai -asennossa, satulan voi avata kauko-ohjaimella. Kun virtalukko on -asennossa, kauko-ohjainta ei voi käyttää. KAUKO-OHJAUKSEN KANTAMA ON NOIN 100 M UUSILLA PARIS- TOILLA. KÄSITTELE KAUKO-OHJA- USTA AJATUKSELLA VARSINKIN SKOOTTERIN LÄHELLÄ, ETTET VAHINGOSSA AVAISI SATULAA. KAUKO-OHJAIMEN PARISTOJEN VAIHTO ON KUVATTU LUVUSSA

22 HUOM.: OTA HUOMIOON KAUKO- OHJAINTA KÄSITELLESSÄSI, ETTÄ SATULAN PÄÄLLE JÄTETYT ESI- NEET VOIVAT PUDOTA SATULAN AVAUTUESSA. KYPÄRÄKOTELOON VÄKISIN TUNGETUT SINNE HUONOSTI MAHTUVAT ESINEET VOIVAT PYSY- VÄSTI MUOKATA SATULAN RAKEN- TEITA JA ESTÄÄ KOTELON SISÄ- VALOKATKAISIMEN TOIMINNAN, JOLLOIN AKKU VOI YLLÄTTÄEN TYHJENTYÄ Skootterin tunnisteet (02_20) - (02_21) Valmistusnumero koostuu yhdistetystä kirjain- ja numerokoodista, joka on stanssattu runkoon ja moottorin sylinterilohkon kylkeen B (02_21). Käytä valmistusnumeroa viitteenä varaosia tilatessasi. Runkonumeron paljastamiseksi on kypäräkotelossa oleva suojakansi A avattava (02_20). Tarkasta skootterin hankinnan yh - tey dessä, että runkonumero täsmää käyttöohjekirjaan merkityn valmistusnumeron kanssa. HUOMIOI, ETTÄ VALMISTUSNU- MERON POISTAMINEN TAI MUUT- TAMINEN VOI JOHTAA OIKEUSTOI- MIIN. 22

23 2.8.1 Tuulilasin säätäminen Voit valita tuulilasin asennon ha luamaksesi kolmesta vaihtoehdosta B, C tai D (02_22) irrottamalla 3 kiinnitysruuvia A, asettamalla tuulilasin yläosan haluamallasi tavalla ja kiinnittämällä ruuvit takaisin paikalleen. VARO NAARMUTTAMASTA TUU- LILASIA SÄÄDÖN YHTEYDESSÄ. KIRISTÄ KIINNITYSRUUVIT HUOLELLISESTI SÄÄDÖN JÄL - KEEN, JOTTEI TUULILASI IRTOA AJAES SASI. 23

24 Luku 03 Ajo-ohjeita Ajoa edeltävät tarkastukset Tarkasta ennen jokaista ajokertaa, että: 1. Polttoainetta on riittävästi. 2. Jarrunesteen määrä etu- ja yhdistelmäjarrusäiliössä on riittävä. 3. Renkaiden paine on oikea. 4. Valot ovat kunnossa. 5. Jarrut toimivat. 6. Vaihteistoöljyn määrä on riittävä. 7. Moottoriöljyn määrä on riittävä. 8. Jäähdytysnesteen määrä on riittävä Polttoaineen lisääminen (03_01) - (03_02) Avaa polttoainesäiliön korkki A (03_01) luvussa 2.5 kuvatulla tavalla. Polttoainesäiliön tilavuus: n. 14,5 l Varasäiliön tilavuus: n. 2 l Polttoainevaatimus: 95 E (> 95 oktaaninen lyijytön bensiini) Polttoaineen määrä näkyy analogisessa polttoainemittarissa B (03_02). SAMMUTA MOOTTORI ENNEN POLTTOAINEEN LISÄÄMISTÄ. - POLTTOAINE ON ERITTÄIN TULENARKAA. - TUPAKOINTI ON KIELLETTY POLT TOAINETTA LISÄTTÄ- ESSÄ, ÄLÄ SUORITA POLTTOAI- NETÄYDENNYSTÄ AVOTULEN 24

25 LÄHEISYYDESSÄ; PALOVAARA. - ÄLÄ HENGITÄ POLTTOAINE- HÖYRYJÄ. - VARO LÄIKYTTÄMÄSTÄ POLT- TOAINETTA MOOTTORIN KUU- MILLE OSILLE TAI MUOVI- OSILLE. POLTTOAINE VOI VAHINGOIT- TAA MUOVIOSIA. SKOOTTERIN KATALYSAAT- TORI VOI VAURIOITUA, JOS AJAT POLTTOAINESÄILIÖN KUIVAKSI. MUUNLAISTEN KUIN POLTTO- AINEVAATIMUKSEN MU KAISTEN POLTTOAINEIDEN KÄYTTÖ HEIKEN- TÄÄ POLTTOAINEJÄRJESTELMÄN JA PAKOKAASUJEN PUHDISTUS- JÄRJESTELMÄN SUO RITUSKY- KYÄ. ÄLÄ TEE POLTTOAINETÄY- DENNYSTÄ MUUTOIN KUIN TA VAN OMAISTA HUOLTOASEMAN POLTTOAINEPUMPPUA KÄYTTÄEN. POLTTOAINEESEEN PÄÄSSEET EPÄPUHTAUDET VOIVAT VAURI- OITTAA POLTTOAINEJÄRJESTEL- MÄN SUODATTIMIA JA -JÄRJES- TELMÄÄ. MUUNLAISEN KUIN SUO- SITUKSENMUKAISEN MOOTTORI- ÖLJYN KÄYTTÖ VOI AIHEUTTAA MOOTTORIN SUORITUSKYVYN HUONONEMISEN JA KÄYTTÖIÄN LYHENEMISEN. ÄLÄ AJA POLTTOAINE- SÄILIÖTÄ TYHJÄKSI TAI JATKA KÄYNNISTYSYRITYKSIÄ POLTTO- AINEEN LOPUTTUA. KÄÄNNÄ VIRTA-AVAIN --ASENTOON JA LISÄÄ POLTTO AINEVAATIMUKSEN MUKAISTA POLTTOAINETTA HETI TILAISUUDEN TULLEN. MOOTTO- RIN KÄYTTÖYRITYKSET ILMAN POLTTOAINETTA VOIVAT VAURIOIT- TAA POLTTOAINEPUMPPUA JA/TAI KATALYSAATTORIA Rengaspaine (03_03) Tarkasta renkaiden kunto ja paine säännöllisesti (esim. 500 km välein). 25

26 RENGASPAINE ON MITATTAVA, KUN RENKAAT OVAT KYLMÄT. REN- KAIDEN OIKEA PAINE ON HYVIN TÄRKEÄ SEKÄ SKOOTTERIN AJO- OMINAISUUKSIEN, TURVALLISUU- DEN ETTÄ RENKAIDEN KESTÄVYY- DEN KANNALTA. Renkaiden kulutuspinta on varustettu kuluneisuuden osoittimella, jotka kulutuspinnan kuluessa tasolleen ilmaisevat renkaan vaihtotarpeen. Tarkasta myös, ettei renkaassa ole viiltoja, pullistumia ja epätasaista kulumista. Vaihdata vaurioitunut tai loppuun kulunut rengas ajoissa valtuutetussa Piaggio-Gilera-huollossa tai rengasliikkeessä, älä jää odottamaan renkaan puhkeamisen aiheuttamaa onnettomuutta. Eturenkaan rengaspaine Takarenkaan rengaspaine 2,1 bar 2,3 bar yksin ajettaessa 2,5 bar matkustajan kanssa ajettaessa NOUDATA LIIKENNELAIN MÄÄ- RÄYKSIÄ RENKAIDEN KULUTUS- PINNAN VÄHIMMÄISSYVYYDESTÄ Takajousen esijännityksen säätäminen Voit säätää takajousen esijännityksen ajo-olosuhteiden ja mieltymystesi 26

27 mukaiseksi 7 eri asentoon säätöholkista A (03_04). Nosta säätöä varten satula; tee säätöholkin asetus skootterin mukana toimitetulla erityisavaimella. Säätöasetus näkyy holkissa olevasta numerosta (1-7); numeroarvon suurentuessa esijännitys kasvaa. Säädä esijännitys skootterin kuorman mukaan (ajettaessa yksin - kaksin - kaksin ja tavaraa) Takaiskunvaimennuksen korkeusasetuksen säätäminen Skootterissasi on erityinen säätötanko B (03_05) - (03_06), joka yhdistää moottorin ja rungon sekä mahdollistaa ajoasennon säätämisen 15 eri korkeus asetuksen välillä. Tee korkeusasetus tangon alaosassa olevalla säätöholkilla (ks. kuva). Korkeusasetus muuttaa skootterin ajokäyttäytymistä; ala-asennossa skoot -teri on vakaampi suuremmissa nopeuksissa ja yläasennossa käsitte ly on ketterämpää hitaassa ajossa (esim. kaupunkiajossa). TATUELLEEN; VIILTOHAA VOJEN VÄLTTÄMISEKSI KÄYTÄ SUOJAKÄ- SINEITÄ Kallistusanturi (sammuttaa moottorin skootterin kaatuessa) Skootterisi on varustettu mm. huipputehoisissa moottoripyörissä yleisesti käytetyllä kallistusta tarkkailevalla anturikatkaisimella, joka sammuttaa moottorin ja polttoainepumpun skootterin kaatuessa. VAROITUS: ANTURIKATKAISIN KYT- KEYTYY, KUN SKOOTTERIN SIVU- KALLISTUSKULMA YLITTÄÄ 65. KUORMAAN NÄHDEN VÄÄ- RÄLLÄ JOUSITUKSEN ESIJÄNNI- TYSASETUKSELLA AJAMI NEN HUO- NONTAA SKOOTTERIN AJO-OMI- NAISUUKSIA JA -MUKAVUUTTA. NOSTA SKOOTTERI SÄÄTÖ JÄ TEHDESSÄSI ENSIN KESKISEISON- 27

28 ALOITA RAUHALLISESTI, JA SUORITETTUASI SISÄÄNAJON VOIT PORTAITTAIN LISÄTÄ KÄYTTÄ- MÄÄSI HUIPPUNOPEUTTA (TIELII- KENNELAKI, NOPEUSRAJOITUK- SET JA OLOSUHTEET HUOMIOI- DEN) Sisäänajo SISÄÄNAJOVAIHE, JOLLOIN MOOT- TORIN OSAT HIOUTUVAT TOISIINSA SOPIVIKSI, ON TÄRKEIN MOOTTO- RIN TULEVAN TOIMIVUUDEN JA KÄYTTÖIÄN RATKAISEVISTA KÄYN- TIJAKSOISTA. PARHAAN MAHDOL- LISEN TULOKSEN TAKAAMISEKSI EI ENSIMMÄISTEN AJOKILO- METRIN AIKANA SAA AJAA NOPE- AMMIN KUIN 80 % HUIPPUNOPEU- DESTA. ÄLÄ AJA AIVAN PIENELLÄ MOOTTORIN KÄYNTINOPEUDELLA, MUTTA ÄLÄ MYÖSKÄÄN KÄYTÄ TÄYSKAASUA. AJA VAIHTELEVALLA NOPEUDELLA, VÄLTÄ PITKIÄ AJOJAKSOJA SAMALLA MOOTTO- RIN KÄYNTINOPEUDELLA. VÄLTÄ MOOTTORIN RASKASTA KUORMI- TUSTA JA KORKEITA KIERROKSIA. 28

29 3.4.1 Moottorin käynnistäminen Skootteri on varustettu sivuseisontatukeen liitetyllä sytytyksen katkaisimella ja hätäsammutusnäppäimellä. Moottori ei käynnisty, kun sivuseisontatuki on alhaalla tai hätäsammutusnäppäin on asennossa. Moottori sammuu, kun sivuseisontatuki painetaan alas tai hätäsammutusnäppäin painetaan asentoon. Sammutustoiminnon kytkeytyminen näkyy digitaalinäytön merkkivalon D (02_03) syttymisenä. Skootteri on varustettu automaattisella voimansiirrolla ja keskipakoiskytkimellä, joten kaasukahva on pidettävä suljettuna käynnistyksen yhteydessä. Liikkeelle lähtö tapahtuu kaasua vähitellen lisäämällä. Skootterin sähköpumppu käynnistyy automaattisesti moottorin käynnistyessä. Käynnistä moottori käynnistysnapista E ja joko etujarruvipua G tai yhdistelmäjarruvipua D samanaikaisesti puristaen. Moottori käynnistyy vain, kun jompikumpi jarruvipu on puristettuna. AUTOMAATTIKYTKIN TARTTUU HETI, KUN KAASUKAHVAA AVA- TAAN. LÄHDE LIIKKEELLE VARO- VASTI VAPAUTTAMALLA JARRU JA LISÄÄ VÄHITELLEN KAASUA. Skootterin polttoainejärjestelmä on varustettu käynnistysautomaatilla, joka helpottaa käynnistymistä eri lämpö- 29

30 tila- ja käyttöolosuhteissa (kylmä tai kuuma moottori, ympäröivä lämpötila ja ilmanpaine). 1. Nosta skootteri keskiseisontatuelleen F ja varmista, ettei takapyörä kosketa maata. 2. Varmista, että kaasukahva C on kiinni. 3. Aseta avain virtalukkoon A ja käännä -asentoon. 4. Varmista, että sammutuskytkin B - on -asennossa ja sivuseisontatuki L ylhäällä. 5. Purista joko etujarruvipua G tai yhdistelmäjarruvipua D ja paina käynnistysnappia E. ÄLÄ YRITÄ KÄYNNISTÄÄ MOOTTORIA TAI KÄÄNNÄ VIRTA- AVAINTA -ASENTOON, KUN POLTTOAINESÄILIÖ ON TYHJÄ, TAI POLTTOAINEEN SUIHKUTUSJÄR- JESTELMÄ VOI VAURIOITUA. ÄLÄ KÄYNNISTÄ TAI KÄYTÄ MOOTTORIA SULJETUSSA TILAS- SA. PAKOKAASUJEN HIILIMONOK- SIDI ON RUNSAAMMIN HENGI TET- TYNÄ TAPPAVAN MYRKYL LISTÄ. PAKOPUTKI ON KATALYYTTI- PUHDISTIMEN TAKIA AJON JÄL- KEEN HYVIN KUUMA. KATSO MOOTTORIPYÖRÄÄ PYSÄKÖIDES- SÄSI, ETTEI LÄHELLÄ OLE ESI- MERKIKSI LAPSIA, JOTKA LEIK- KIESSÄÄN SAATTAISIVAT POLTTAA ITSENSÄ PAKOPUTKESSA, TAI HEL- POSTI SYTTYVIÄ MATERIAALEJA. ÄLÄ SAMMUTA MOOTTORIA KESKEN AJON SKOOTTERIN LIIK- KUESSA TAI PALAMATON POLTTO- AINE VOI KERTYÄ KATALYSAATTO- RIIN JA JOHTAA PAKOPUTKISTON YLIKUUMENEMISEN SEKÄ KATALY- SAATTORIN TUHOUTUMISEN Käynnistysvaikeudet Jos moottori ei yllättäen käynnisty esim. tulpan kastumisen vuoksi, voit yrittää käynnistystä kaasukahva hiukan tai kokonaan avattuna. Vaikka moottori tällöin käynnistyisikin, skootteri on ensi tilaisuuden tullen vietävä valtuutettuun Piaggio-Gilera-liikkeeseen tai -huoltokeskukseen tarkastettavaksi ja korjattavaksi Moottorin sammuttaminen Kierrä kaasu kiinni, käännä virtalukko A avaimella -asentoon ja irrota avain Varoituksia VAURIOIDEN VÄLTTÄMISEKSI ÄLÄ KUORMITA KYLMÄÄ MOOT- TORIA RASKAASTI. VARO ALAMÄ- 30

31 ESSÄ, ETTEI MOOTTORI PÄÄSE YLIKIERROKSILLE. MOOTTORI ON VARUSTETTU KÄYNTINOPEUDEN RAJOITTIMELLA, JOKA NORMAA- LISTI ESTÄÄ YLIKIERROKSILLA AJAMISEN. ANNA MOOTTORIN KÄYDÄ HETKI JOUTOKÄYNTIÄ ENNEN KUIN SAMMUTAT SEN PITKÄHKÖN, TÄYDELLÄ NOPEUDELLA AJETUN MATKAN JÄLKEEN. MOOTTORIN VIRITTELY VOI AIHEUTTAA VAKAVAN VAURION Keskiseisontatuki F Saat nostettua skootterisi keskiseisontatuelleen painamalla jalalla seisontatuen sivutappia ja vetämällä skootteria ohjaustangosta taakse - ylös Sivuseisontatuki L Paina jalalla sivuseisontatuki jatkeestaan alas ja kallista skootteri tuen varaan. VAROITUS: SIVUSEISONTATUEN LASKEMINEN SAMMUTTAA MOOT- TORIN. SAMMUTUSTOIMINNON KYTKEYTYMINEN NÄKYY DIGI- TAA LINÄYTÖN MERKKIVALON D (02_03) SYTTYMISENÄ. 31

32 varustettu automaattisesti toimivalla voimansiirrolla ja keskipakokytkimellä. Voimansiirtojärjestelmä on säädetty antamaan paras mahdollinen suorituskyky (kiihtyvyys ja polttoainetalous) sekä tasamaalla että mäkimaastossa. Kun joudut pysähtymään mäessä (liikennevaloihin, ruuhkaan tms.), pidä skootterisi paikallaan pelkästään jarrujen avulla (moottorin käydessä joutokäyntiä). Moottorin käyttäminen paikallaan pysymiseen ja keskipakokytkimen luistattaminen pitkään yhtäjaksoisesti johtaa kytkimen ylikuumenemiseen ja mahdillisesti vaurioitumiseen. Em. mainitun lisäksi kytkin saattaa luistaa jyrkissä yli 25 % kallistuvissa mäissä raskaalla kuormalla sekä lähdettäessä liikkeelle mäessä, jonka johdosta: 1. Vältä pitkäaikaista ajoa em. olosuhteissa. 2. Käytä moottoria muutama minuutti joutokäynnillä kytkimen jäähdyttämiseksi Automaattinen voimansiirto Jotta ajaminen olisi mahdollisimman helppoa ja mukavaa, skootterisi on Ajoturvallisuus Seuraavassa muutamia ohjeita, jotka auttavat sinua käyttämään skootteriasi turvallisesti ilman ylimääräisiä murheita jokapäiväisessä liikenteessä. Ajoturvallisuuden perustana ovat omat kykysi ja tekninen tietämyksesi sekä liikennesääntöjen noudattaminen ja vaarat ennakoiva ajotapa. Tutustu aluksi skootterisi ominaisuuksiin yleiseltä liikenteeltä vapaalla 32

33 alueella. Pidä ajaessasi mielessäsi seuraavat ohjeet: 1. Käytä hyväksyttyä ja ohjeiden mukaisesti kiinnitettyä ajokypärää. 2. Sovita nopeutesi ja ajotapasi vallitseviin olosuhteisiin. 3. Huomioi, että jarrujen teho on pidemmän käyttötauon jälkeen ja varsinkin märällä kelillä tavanomaista pienempi. Jarrujen käyttäminen sateella määrävälein pitää jarrutehon huipussaan. 4. Vältä pyörien, varsinkin etupyörän lukitsemista märällä, likaisella, hiekkaisella tai liukkaalla tienpinnalla ja kaarteissa. 5. Nosta seisontatuki ylös ennen kuin lähdet liikkeelle. Älä sudittele tai hyökkää liikkeelle suoraan seisontatuelta. 6. Jarrujen turhan ja ennenaikaisen kulumisen välttämiseksi suosittelemme runsaan hiekkateillä sekä mutaisissa, lumisissa tai suolapitoisissa olosuhteissa ajamisen jälkeen jarrulevyjen pesua miedolla liuotinpesuaineella, jotta kevennysreikiin ei kertyisi jarrupaloja hiovia partikkeleita. SOVITA NOPEUTESI JA AJO- TAPASI VALLITSEVIIN OLOSUHTEI- SIIN. AJA TAITOJESI MUKAISESTI. AJAMINEN ALKOHOLIN, HUUMAA- VIEN AINEIDEN TAI AJOKYKYYN VAIKUTTAVIEN LÄÄKKEIDEN VAIKU- TUKSEN ALAISENA ON EHDOTTO- MASTI KIELLETTY. ÄLÄ TEE SKOOTTERIIN OMIA VIRITYKSIÄ. ALKUPERÄISTEN OSIEN JA RAKENTEIDEN MUUTOK- SET VOIVAT VAARANTAA SKOOT- TERIN TURVALLISUUDEN JA OLLA MÄÄRÄYSTEN VASTAISIA. ÄLÄ SÄÄDÄ TAUSTAPEILEJÄ VAUHDISSA AJON AIKANA, ETTET MENETÄ SKOOTTERIN HALLIN- TAA. NOUDATA MALTTIA SKOOT- TERIN VARUSTELEMISESSA LISÄ- OSILLA. OLE ONNETTOMUUKSIEN VÄLTTÄMISEKSI ERITYISEN VARO- VAINEN AJAESSASI TAVALLISTA SUUREMMAN KUORMAN KANSSA. HUOMIOI KUORMAN VAIKUTUS SKOOTTERISI AJO-OMINAISUUK- SIIN, TASAPAINOON JA SUORITUS- KYKYYN. ÄLÄ YLITÄ TURVALLISTA NOPE- UTTA VARUSTELLUN TAI KUORMA- TUN SKOOTTERIN KANSSA, NOU- DATA NOPEUSRAJOITUKSIA. MUIDEN KUIN ALKUPERÄISTEN PIAGGIO-VARA- TAI LISÄOSIEN KÄYTTÖ VOI VAIKUTTAA SKOOTTE- RISI AJO-OMINAISUUKSIIN, SOVITA AJONOPEUTESI SKOOTTERIN VARUSTELUTASON JA TOIMINTA- KUNNON MUKAAN. 33

34 Luku 04 Huolto Moottoriöljy Moottoriöljyn tehtävänä 4-tahtimoottorissa on pienentää kitkaa ja voidella toisiaan vasten liikkuvat metallipinnat eri laiteosissa, jotta pinnat eivät tahmautuisi toisiinsa kiinni, sekä osaltaan siirtää moottorissa syntyvää liikalämpöä pois. Ajaminen liian vähäisellä tai voiteluominaisuutensa menettäneellä, likaisella moottoriöljyllä nopeuttaa kulumista ja saattaa aiheuttaa moottorin tai vaihteiston vakavan vaurioitumisen. Öljyn vähittäinen likaantuminen, voiteluominaisuuksien heikkeneminen ja vähäinen kulutus ajossa on normaalia. Ajotapa vaikuttaa öljyn kulutukseen ja ominaisuuksien heikkenemisnopeuteen (esim. ajettaessa jatkuvasti täydellä kaasulla öljynkulutus kasvaa). Moottoriöljyn määrä on vaurioiden välttämiseksi syytä tarkastaa riittävän usein, ajo-olosuhteista riippuen määräaikaishuoltotaulukon rajaa useamminkin esimerkiksi aina polttoainetankkauksen yhteydessä. Mittaritaulussa on myös öljynpaineen varoitusvalo Öljymäärän tarkastus Tarkasta öljymäärä, kun moottori on kylmä: 1. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. 34

35 2. Säädä takaiskunvaimennuksen korkeusasetus ala-asentoonsa (03_06). 3. Irrota öljyn täyttöaukon tulppa/ mittatikku, pyyhi kuivaksi sopivaan räsyyn ja kierrä kiinni takaisin paikalleen. 4. Irrota tulppa/mittatikku uudelleen, tarkasta, että öljypinnan korkeus on MAX- ja MIN-merkkien välissä, lisää öljyä tarvittaessa. Kun öljyn pinta on MAX-merkin (04_03) tasalla, moottorissa on noin 1,7 l öljyä. Jos öljymäärän tarkastus tehdään heti moottorin sammuttamisen jälkeen eli kuumalla moottorilla, öljymäärän mittaus antaa öljyn todellista pinnantasoa matalamman tuloksen; ennen tarkastusta moottorin on oltava vähintään 10 minuuttia sammutettuna, jotta öljy ehtii valua alas öljytilaan Öljyn lisääminen Lisää öljyä tarpeen mukaan täyttöaukosta, mutta varo ylitäyttöä MAX-ylärajamerkin yläpuolelle, sillä liiallinen öljymäärä on moottorille vahingollista. Mikäli lisäät öljyä vahingossa liikaa, ime sitä täyttöaukon kautta pois esimerkiksi injektioruiskun avulla. MAXja MIN-merkkien välinen öljytilavuus on noin 0,4 l. Määräaikaishuoltotaulukon öljyntarkastusväli on km. Voit jättää moottoriöljyt valtuutetun Piaggio- Gilera-liikkeen tai -huoltokeskuksen tarkastettavaksi ja lisättäväksi Öljynpaineen varoitusvalo (riittämätön öljynpaine) Mittaritaulussa on öljynpaineen varoitusvalo E (02_04), joka syttyy kytkettäessä sytytysvirta (toimintatesti) ja sammuu pian moottorin käynnistämisen jälkeen, jos öljynpaine on riittävä. Jos varoitusvalo syttyy jarrutettaessa, joutokäynnillä tai kaarteisiin kallistettaessa, on moottoriöljyn määrä tarkastettava. Jos varoitusvalo syttyy, vaikka öljymäärä on riittävä, vie skootteri valtuutetun Piaggio-Gilera-huoltoliikkeen tai -keskuksen tarkastettavaksi ja korjattavaksi Öljynvaihto Normaali öljynvaihtoväli on km. Voit jättää moottoriöljyt valtuutetun Piaggio-Gilera-huoltoliikkeen tai -keskuksen vaihdettavaksi. Käytä ennen moottoriöljyn tyhjennystä moottori lämpimäksi, koska lämpimänä öljy on paremmin juoksevaa ja lisäksi kaikki epäpuhtaudet poistuvat tällöin tarkemmin öljyn mukana. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. Irrota moottoriöljyn täyttökorkki/mittatikku A (04_01) ja puhdista se. Aseta sopiva astia öljyn tyhjennystulpan alle ja irrota tyhjennystulppa B (04_02). Anna öljyn valua ulos, kunnes sitä tulee enää tipoittain. Vaihda öljynsuodatin. Aseta sopiva astia alle ja kierrä vanha suodatin irti. Sivele uuden öljynsuodattimen O-ren- 35

36 gastiivisteeseen ohut kerros öljyä ja kiristä se oikeaan momenttiinsa paikalleen. Puhdista öljyn tyhjennystulppa ja kiristä. Koska moottoriin jää jonkin verran vanhaa öljyä, kaada 1,5 l uutta öljyä hitaasti moottoriin. Käytä suosituksen mukaista öljyä. Kiinnitä täyttökorkki/mittatikku A (04_01). Käynnistä moottori hetkeksi ja sammuta. Tarkasta öljymäärä 5 minuutin kuluttua ja lisää öljyä tarvittaessa, varo ylitäyttöä MAX-ylärajamerkin yläpuolelle. Öljynsuodatin on suositeltavaa vaihtaa jokaisen öljynvaihdon yhteydessä. Käytä öljynvaihdossa ja -lisäyksissä suosituksen mukaista moottoriöljyä. AJAMINEN LIIAN VÄHÄISELLÄ TAI VOITELUOMINAISUUTENSA MENETTÄNEELLÄ, LIKAISELLA MOOTTORIÖLJYLLÄ NOPEUTTAA KULUMISTA JA SAATTAA AIHEUT- TAA MOOTTORIN TAI VAIHTEISTON VAKAVAN VAURIOITUMISEN. MIKÄLI LISÄÄT ÖLJYÄ VAHINGOSSA LIIKAA, IME SITÄ TÄYTTÖAUKON KAUTTA POIS ESIMERKIKSI INJEK- TIORUISKUN AVULLA. KÄYTETTY ÖLJY ON ONGEL- MAJÄTETTÄ, JOTA EI SAA KAATAA MAA-HAN, VESISTÖÖN, VIEMÄRIIN TMS. SUOSITTELEMME MOOTTO- RIÖLJYN JÄTTÄMISTÄ VALTUU- TETUN PIAGGIO-GILERA-HUOL- TOLIIKKEEN TAI -KESKUKSEN VAIH DETTAVAKSI. VIE VANHA ÖLJY KUNTASI ONGELMAJÄTTEIDEN KE- RÄYSPAIKKAAN TAI PIAG GIO-GILE- RA-LIIKKEESEEN TAI -HUOLTOKES- KUKSEEN. VÄÄRÄN TYYPPISEN ÖLJYN KÄYTTÖ TAI ERILAISTEN ÖLJYJEN SEKOITTAMINEN KESKENÄÄN LY HENTÄÄ MOOTTORIN KÄYTTÖ- IKÄÄ. ÖLJYN PINNAN ON OLTAVA ALA- JA YLÄRAJAMERKKIEN VÄLISSÄ. PINTA EI SAA PUDOTA ALARAJAMERKIN ALAPUOLELLE, MUTTA VARO MYÖS YLITÄYTTÖÄ YLÄRAJAMERKIN YLÄPUOLELLE, SILLÄ LIIALLINEN ÖLJYMÄÄRÄ ON MOOTTORILLE VAHINGOLLISTA. 36

37 Suorita öljymäärän tarkastus seuraavasti: 1. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. 2. Säädä takaiskunvaimennuksen korkeusasetus ala-asentoonsa (03_06). 3. Irrota öljyn mittatikku A, pyyhi kuivaksi sopivaan räsyyn ja kierrä kiinni takaisin paikalleen. 4. Irrota mittatikku uudelleen, tarkasta, että öljypinnan korkeus on MAX- ja MIN-merkkien välissä, lisää öljyä tarvittaessa. 5. Kierrä mittatikku takaisin paikalleen. HUOMIO: MUUT MITTATIKUN MER- KIT KUIN MAX-YLÄRAJAMERKKI VIITTAAVAT VALMISTAJAN MUIHIN TUOTTEISIIN, EIKÄ NIILLÄ OLE VAI- KUTUSTA TÄMÄN SKOOTTERIMAL- LIN TOIMINTOIHIN. Käytä takanavan öljynvaihdossa ja -lisäyksissä suosituksen mukaista öljyä. AJAMINEN LIIAN VÄHÄISELLÄ TAKANAVAN ÖLJYLLÄ NOPEUTTAA OSIEN KULUMISTA JA SAATTAA AIHEUTTAA TAKANAVAN VAKAVAN VAURIOITUMISEN Takanavan öljymäärä Tarkasta, että takanavassa on öljyä (öljytilavuus on noin 0,25 l). KÄYTETTY ÖLJY ON ONGEL- MAJÄTETTÄ, JOTA EI SAA KAATAA 37

38 MAAHAN, VESISTÖÖN, VIEMÄRIIN TMS. SUOSITTELEMME TAKANA- VAN ÖLJYN JÄTTÄMISTÄ VALTUU- TETUN PIAGGIO-GILERA-HUOLTO- LIIKKEEN TAI -KESKUKSEN VAIH- DETTAVAKSI. VIE VANHA ÖLJY KUNTASI ONGELMAJÄTTEIDEN KE- RÄYSPAIKKAAN TAI PIAGGIO-GI LE- RA-LIIKKEESEEN TAI -HUOLTOKES- KUKSEEN. VARO LÄIKYTTÄMÄSTÄ TAKA- NAVAN ÖLJYÄ TAKAJARRULE- VYLLE Takanavan öljyn vaihtaminen 1. Irrota mittatikku. 2. Irrota tyhjennystulppa B (04_06). Anna öljyn valua ulos mahdollisimman tarkkaan. 3. Kiinnitä tyhjennystulppa ja lisää 0,25 l suosituksen mukaista öljyä. 4. Kiinnitä mittatikku Renkaat ja vanteet Tarkasta säännöllisesti sekä renkaiden kunto että rengaspaineet (vähintään 500 km välein). Skootterisi vakiorenkaat ovat: Eturengas: Valmistaja Koko Malli Takarengas: Valmistaja Koko Malli Bridgestone 120/70-R15 Battlax TH01 Tubeless 56H Bridgestone 160/60-R14 Battlax TH01 Tubeless 65H Renkaiden kulutuspinta on varustettu kuluneisuuden osoittimella, jotka kulu- 38

39 tuspinnan kuluessa tasolleen ilmaisevat renkaan vaihtotarpeen. Tarkasta myös, ettei renkaassa ole viiltoja, pullistumia ja epätasaista kulumista. Vaihdata vaurioitunut tai loppuun kulunut rengas ajoissa valtuutetussa Piaggio-Gilera-huollossa tai rengasliikkeessä, älä jää odottamaan renkaan puhkeamisen aiheuttamaa onnettomuutta. Eturenkaan rengaspaine Takarenkaan rengaspaine 2,1 bar 2,3 bar yksin ajettaessa 2,5 bar matkustajan kanssa ajettaessa ÄLÄ KÄYTÄ MUITA KUIN SUOSITUKSEN MUKAISIA PIAGGIO- GILERA-TUBELESS-RENKAITA. ÄLÄ VAIHDA RENGASKOKOA TAI -TYYP- PIÄ SUOSITUKSEN VASTAISEEN, SILLÄ SIITÄ VOI OLLA SEURAUK- SENA AJO-OMINAISUUKSIEN HUO- NONEMINEN JA TURVALLISUUDEN HEIKKENEMINEN RENGASPAINEET ON MITAT- TAVA, KUN RENKAAT OVAT KYLMÄT. VÄÄRÄT RENGASPAINEET NOPEUTTAVAT RENKAIDEN KULU- MISTA JA HEIKENTÄVÄT AJOTUR- VALLISUUTTA. NOUDATA LIIKEN- NELAIN MÄÄRÄYKSIÄ RENKAIDEN KULUTUSPINNAN VÄHIMMÄISSY- VYYDESTÄ Sytytystulppa Sytytystulppa irrotetaan seuraavasti: 1. Irrota vasemman kylkikatteen kolme kiinnitysruuvia A (04_08) ja kate. 39

40 2. Irrota tulpanhattu B sytytystulpasta. 3. Kierrä tulppa irti toimitusvarusteisiin kuuluvalla tulppa-avaimella. 4. Tulppaa kiinnittäessäsi varmista, että se on oikein kierteillään, ja kierrä sormin kiinni. 5. Kun olet sormin kiertänyt sytytystulpan tiivisterengastaan myöten tiukasti paikalleen, tee kiristys lopputiukkuuteen tulppa-avaimella. 6. Kiinnitä lopuksi tulpan hattu B. Vakiotulppa: NGK CR7 EKB Champion RG6YC JÄÄHTYNYT. TARKASTA TULPPA JA VAIHDA AJOKI- LOMETRIN VÄLEIN. VÄÄRÄNTYYP- PISTEN SULAKKEIDEN, SÄHKÖ- JA SYTYTYSOSIEN TAI TULPAN KÄYTTÖ SAATTAA AIHEUTTAA VA KA VAN MOOTTORIVAURION. JOS JOUDUT IRROTTAMAAN KASTUNEEN SYTYTYSTULPAN KUI- VATTAMISEN VUOKSI (KS. LUKU 3.5), PIDÄ TULPPA KAUKANA REIÄS- TÄÄN, JOTTEIVÄT SYLINTERISTÄ POISTUVAT POLTTOAINEHÖYRYT PÄÄSISI SYTTYMÄÄN. Sytytystulpan kärkiväli: 0,7-0,8 mm Sytytystulpan kiristysmomentti Nm VAROITUS: KÄYTÄ YKSINOMAAN SUOSITELTUJA SYTYTYSTULPPIA. MUUN TYYPPISTÄ TULPPAA EI PIDÄ KÄYTTÄÄ, VAIKKA SE SINÄNSÄ SOPISIKIN KIERTEILLE, VÄÄRÄ TULPPA SAATTAA AIHEUT- TAA MOOTTORIVAURION, RADIO- HÄIRIÖITÄ, EPÄTASAISTA TYHJÄ- KÄYNTIÄ TMS. VARO POLTTAMASTA ITSEÄSI KUUMAAN MOOTTORIIN TAI PAKO- PUTKIIN TULPPAA VAIHTAESSASI, ODOTA KUNNES MOOTTORI ON 40

41 4.5.1 Ilmanpuhdistin Ilmanpuhdistimen suodatinelementti irrotetaan seuraavasti: 1. Nosta satula, irrota kumilenkki A (04_10) ja akkukotelo. 2. Irrota ilmanpuhdistimen kotelon kannen 4 kiinnitysruuvia B (04_11). 3. Irrota ilmanottokanavan kannen alla oleva kiinnitysruuvi C (04_12). 4. Vaihda suodatinelementti D (04_13) uuteen ja kiinnitä irrottamasi osat käännetyssä irrotusjärjestyksessä. Ilmanpuhdistimen suodatinelementti on tarkastettava ja puhdistettava vähintään km välein. Voit antaa työn valtuutetun Piaggio-Gilera-huoltoliikkeen tai -keskuksen suoritettavaksi. Suodatinelementti puhdistetaan paineilmalla, joka kohdistetaan puhtaammalta puolelta ulospäin (eli normaalia virtaussuuntaa vasten). Tyhjennä tarvittaessa ilmanpuhdistinkoteloon kertynyt vesi ja öljy tyhjen- 41

42 nysletkun E (04_14) avulla soveltuvaan astiaan. JOS AJAT SKOOTTERILLASI PÖLYISISSÄ OLOSUHTEISSA, ON ILMANPUHDISTIMEN SUODATIN- ELEMENTTI MOOTTORIN NOPEU- TUVAN KULUMISEN JA MAH- DOLLISEN VAURIOITUMISEN VÄLT- TÄMISEKSI TARKASTETTAVA JA PUHDISTETTAVA YLLÄ MAINITTUA USEAMMIN Jäähdytysneste Jäähdytysnesteen, jota pumppu kierrättää moottorin ja jäähdyttimen välillä, tehtävänä on siirtää moottorin käydessä syntyvä ylimääräinen lämpö ympäröivään ilmaan. Jäähdytysjärjestelmän tilavuus on noin 1,8 l nestettä, joka koostuu 50 %:sti ionivaihdetusta vedestä ja 50 %:sti etyleeniglygolipohjaisesta korroosionestoainelisätystä pakkasnesteestä. Käytä suosituksen mukaista jäähdytysnestettä. Kun moottori toimii normaalisti, on jäähdytysnesteen lämpötila mittaritaulun (04_16) lämpötilanäytön B 4. ja 7. palkin välillä. Jos lämpötila nousee, 9. palkki syttyy ja lämpömittarikuvake sekä -näyttämä alkavat ylikuumenemisen merkiksi vilkkua; pysähdy ja sammuta moottori. Kun moottori on jäähtynyt, tarkasta jäähdytysnesteen määrä ja lisää tarvittaessa. Jos nestettä on riittä- 42

43 västi ja moottori silti ylikuumenee, vie skootteri valtuutetun Piaggio-Gilerahuoltoliikkeen tai -keskuksen tarkastettavaksi. HUOMIO: JOS 9. PALKKI SYTTYY AJAESSASI; PYSÄHDY JA SAM- MUTA MOOTTORI. KUN MOOTTORI ON JÄÄHTYNYT, TARKASTA JÄÄHDYTYSNESTEEN MÄÄRÄ JA LISÄÄ TARVITTAESSA. JOS NES- TETTÄ ON RIITTÄVÄSTI JA MOOT- TORI SILTI YLIKUUMENEE, VIE SKOOTTERI VALTUUTETUN PIAG- GIO-GILERA-HUOLTOLIIKKEEN TAI -KESKUKSEN TARKASTETTAVAKSI. Jäähdytysnesteen määrä on tarkastettava vähintään km välein. Tee tarkastus, kun moottori on kylmä, seuraavasti: 1. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. 2. Avaa paisuntasäiliön korkki A (04_15) vastapäivään kiertämällä. 4. Jos jäähdytysnesteen pinta on merkkitason C alapuolella, lisää nestettä kuvan (04_17) merkkitason korkeudelle. VUOTOJEN VÄLTTÄMISEKSI ÄLÄ TÄYTÄ PAISUNTASÄILIÖTÄ YLI KUVAN MUKAISEN ENIMMÄISTA- SON. Jos joudut usein lisäämään paisuntasäiliöön jäähdytysnestettä tai paisuntasäiliö tyhjenee kokonaan, etsi vuoto jäähdytysjärjestelmästä. Jollet löydä vuotoa, on tarkastus syytä antaa valtuutetun Piaggio-Gilera-huoltoliikkeen tai -keskuksen suoritettavaksi. Jäähdytysneste on vaihdettava 2 vuoden välein. Anna työ valtuutetun Piaggio-Gilera-huoltoliikkeen tai -keskuksen suoritettavaksi. RIITTÄVÄN JÄÄHDYTYSTE- HON TAKAAMISEKSI JÄÄHDYTIN ON PIDETTÄVÄ PUHTAANA. PALOVAMMOJEN VÄLTTÄMI- SEKSI PAISUNTASÄILIÖN KORKIN SAA AVATA VAIN, KUN MOOTTORI ON KYLMÄ. 3. Kurkista paisuntasäiliöön. Jäähdytysnesteen pinnan on kylmänä oltava kuvan (04_17) merkkitason C korkeudella. 43

44 Piaggio-Gilera-huoltoliikkeen tai -keskuksen tarkastettavaksi Jarrunesteen lisääminen Käytä suosituksen mukaista jarrunestettä. Avaa molemmat jarrunestesäiliön kannen kiinnitysruuvit B (04_19), irrota kansi ja kannen alla oleva kumikalvo. Lisää suosituksen mukaista jarrunestettä ylärajamerkkiin asti. Kiinnitä irrottamasi osat. KÄYTÄ AINOASTAAN KORKEA- LUOKKAISTA DOT4-LUOKAN JAR- RUNESTETTÄ Jarruneste Etu- ja takajarrun hydraulinestesäiliöt ovat ohjaustangossa. Jarrunesteen määrä tarkastetaan seuraavasti: 1. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. 2. Tarkasta jarrunesteen määrä säiliöissä ao. ikkunan A (04_18) avulla. Nestepinnan taso säiliöissä laskee jonkin verran jarrupalojen kuluessa. Jos nestepinnan taso laskee MIN - alarajan alle, vie skootteri valtuutetun JARRUNESTE ON HYVIN MYRKYLLISTÄ JA SYÖVYTTÄVÄÄ, JOTEN SEN LÄIKKYMISTÄ IHOLLE, SILMIIN JNE. ON VAROTTAVA. MIKÄLI VAHINKO SATTUU, HUUHDO KYSEINEN ALUE VÄLITTÖMÄSTI RUNSAALLA VEDELLÄ. JOS NES- TETTÄ ON ROISKAHTANUT SIL- MÄÄSI, OTA HUUHTELUN JÄLKEEN YHTEYS LÄÄKÄRIIN. JARRUNESTE ON SYÖVYT- TÄVÄÄ. SE VAHINGOITTAA MAALI- PINTAA JA MUOVIA, JOTEN SITÄ EI SAA LÄIKYTTÄÄ TÄLLAISILLE PINNOILLE. VAHINGON SATTUESSA PESE ALUE VÄLITTÖMÄSTI RUN- SAALLA VEDELLÄ. 44

45 JARRUNESTE ON HYGRO- SKOOPPISTA ELI SILLÄ ON TAIPU- MUS IMEÄ ITSEENSÄ KOSTEUTTA ILMASTA, MINKÄ VUOKSI SE ON AINA SÄILYTETTÄVÄ TIUKASTI SUL- JETUSSA ASTIASSA. ÄLÄ KÄYTÄ AVONAISESSA ASTIASSA SÄILY- TETTYÄ ÄLÄKÄ MYÖSKÄÄN KOVIN VANHAA JARRUNESTETTÄ. Normaaleissa ajo-olosuhteissa jarrunesteen vaihtoväli on km tai joka 2. vuosi. Anna työ valtuutetun Piaggio-Gilera-huoltoliikkeen tai -keskuksen suoritettavaksi Akku Akku on satulan alla. 1. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. 2. Avaa satula, ks. luku Nosta satula, irrota kumilenkki A (04_20) ja akkukotelon kansi. Akku: 12 V - 14 Ah 45

46 Akun kuntoa on tarkkailtava ja sitä on huollettava säännöllisesti. Huoltotoimista lisää seuraavissa luvuissa Uuden akun käyttöönotto Varmista, että akun liitännät tulevat oikein (Plus- ja miinusnapojen vaihtuminen voi aiheuttaa vakavia vaurioita skootterin sähköjärjestelmälle. Varo myös oikosulkemasta akun napoja). Liitettyäsi uuden akun sähköjärjestelmään tallenna asennusaika digitaaliyksikköön (ks. luvut ja 2.2.6), jotta seurantaohjelma pystyy ilmoittamaan määräaikaisesta huollontarpeesta ajallaan. ÄLÄ TEE KYTKENTÖJÄ SKOOT- TERISI SÄHKÖJÄRJESTELMÄÄN TAI IRROTA AKUN JOHTIMIA MOOT- TORIN KÄYDESSÄ, SÄHKÖLAIT- TEET, JA VARSINKIN ELEKTRO- NINEN KESKUSOHJAUSYKSIKKÖ, VOIVAT VAURIOITUA KORJAUSKEL- VOTTOMAKSI. AKKUNESTE SISÄLTÄÄ SYÖ- VYTTÄVÄÄ RIKKIHAPPOA, JONKA ROISKEET ON HUUHDELTAVA RUN- SAALLA VEDELLÄ AINAKIN 5 MIN AJAN. MENE LÄÄKÄRIIN, JOS SAAT ROISKEITA SILMIISI TAI ÄRSYTYS- OIREITA. ÄLÄ SEKOITA POLARITEETTIA, PLUS- JA MIINUSNAPOJEN VAIH- TUMINEN VOI AIHEUTTAA VAKAVIA VAURIOITA SKOOTTERIN SÄHKÖ- LAITTEILLE Akkunesteen määrän tarkastaminen Akun elektrolyyttinesteen määrä on tarkastettava säännöllisesti. Pidä akkunesteen määrä kussakin kennossa ylärajamerkin tasolla lisäämällä tarvittaessa kennoon tislattua vettä. Jos akku kuluttaa jatkuvasti tislatun veden lisäämistä, tarkasta sähköjärjestelmä, koska ylirasitettuna akku tuhoutuu nopeasti. AKKU ON ONGELMAJÄTE. VIE KÄYTETTY AKKU ASIANMUKAI- SEEN KIERRÄTYS- TAI KERÄYS- PAIKKAAN Talvisäilytys ja seisonta-ajat Akku menettää itsepurkauksen ja skootterin seisoessakin päällä olevien sähkölaitteiden vuoksi varauksensa, jos skootteri on pitkään käyttämättömänä, ja sulfatoituu, kun se on pitkään tyhjäksi purkautuneena. Sulfaatti on akun kemikaalien normaali tuote, mutta tyhjän akun sulfaatti kiteytyy akun kennoissa, jolloin akkulevyt vaurioituvat eivätkä enää pysty ottamaan varausta. 46
