1 SUMEKO OY Gilera Fuoco 500ie Käyttöohjekirja

2

3 Henkilötiedot Nimi... Osoite... Puh.nro... Vakuutusyhtiö... Vakuutuksen numero... Lähin Gilera-myyjä Nimi... Osoite... Puh.nro... Huolto... Puh.nro... Skootterisi tunnistustiedot Merkki/malli... Rungon nro... Moottorin nro... 3

4 Valmistajan suosittelemat Selenia Motorider voiteluaineet Moottori/vaihteisto Selenia Pro-Action 10W-50, API SJ (10W-40, SF, SG) Ilmansuodatin Selenia Air Filter Oil Vaijerit Selenia Hi-Scooter 4Tech 5W-40, API SJ (jarru, nopeusmittari) Jarrukahvat, kaasukahva Tutela Grasso Spray TP1 NLGI 1-2 Jarruneste Tutela Top 4 DOT4, SAE 1703 ISO 4925 Takanapa Tutela ZC90 80W- 90 Ohjauslaakeri Tutela Z2 NLGI 2 Starttiketju Moottoriöljy 4 2

5 ESIPUHE Gilera haluaa kiittää sinua tuotteensa valitsemisesta. Tässä käyttöohjekirjassa esitellään skootterisi ominaisuudet ja hallintalaitteiden toiminta. Lue käyttöohjekirjan ohjeet huolellisesti läpi ennen kuin otat uuden skootterisi käyttöön. Käyttöohjekirja sisältää myös skootteriin liittyviä tietoja, suosituksia ja varoituksia sekä kuvauksia toiminnoista, yksityiskohdista ja varusteista. Käyttöohjekirja on tarkoitettu skootterisi helppolukuiseksi ja selkeäksi käsikirjaksi. Lisäksi kirjassa annetaan skootterin huoltoon ja määräaikaistarkastuksiin liittyviä ohjeita; vaativammat huoltotyöt suosittelemme teettämään valtuutetussa Gilera-liikkeessä. Käsikirja on skootterin osa; jos myyt skootterisi, luovuta tämä käsikirja skootterin mukana uudelle omistajalleen. Osan kuvatuista yksinkertaisemmista huolto- ja korjaustöistä voit halutessasi tehdä itsekin, mutta muut kuin tässä käyttöohjekirjassa kuvatut korjaustyöt edellyttävät erikoistyökalujen käyttöä ja/tai erikoisosaamista. Ne on parasta jättää valtuutetun Gilera-liikkeen tehtäväksi. Tulet varmasti olemaan tyytyväinen skootteriisi. Olemme varmat, että suosituksiamme noudattamalla totut pian uuteen skootteriisi ja pääset nauttimaan sen käytöstä pitkään. Fuoco 500ie 1/2008 5

6 Turvallisuus Tällä merkinnällä varustetut kohdat on luettava ja ohjeita noudatettava erityisen huolellisesti, jotta vältytään henkilövahingoilta. Ympäristö Tällä merkinnällä varustetut kohdat on luettava ja ohjeita noudatettava, jotta rasitus ympäristölle olisi mahdollisimman vähäinen. Toiminta Tätä merkintää käytetään kohdissa, joissa annettuja ohjeita on noudatettava tarkasti skootterin ja sen osien vaurioitumisen välttämiseksi. Ohjeiden noudattamatta jättäminen voi johtaa takuun raukeamiseen. Tämän sivun kuvakkeet ovat tärkeitä. Kuvakkeilla korostetaan käyttöohjekirjan erityisen tärkeitä ohjeita. Näistä kolmesta kuvakkeesta näet heti aihepiirinsä olennaisimmat tiedot. 6

7 SISÄLLYSLUETTELO 1. Osien sijainti Ajo-ohjeita Huolto Tekniset tiedot Vara- ja lisäosat Huoltotaulukko

8 8 1 OSIEN SIJAINTI

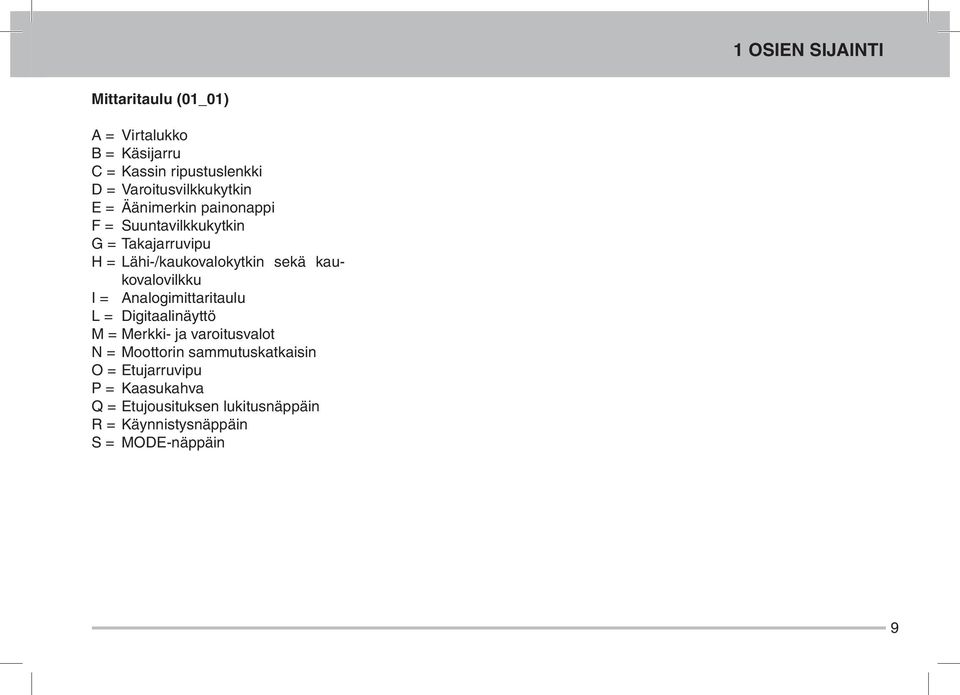

9 1 OSIEN SIJAINTI Mittaritaulu (01_01) A = Virtalukko B = Käsijarru C = Kassin ripustuslenkki D = Varoitusvilkkukytkin E = Äänimerkin painonappi F = Suuntavilkkukytkin G = Takajarruvipu H = Lähi-/kaukovalokytkin sekä kaukovalovilkku I = Analogimittaritaulu L = Digitaalinäyttö M = Merkki- ja varoitusvalot N = Moottorin sammutuskatkaisin O = Etujarruvipu P = Kaasukahva Q = Etujousituksen lukitusnäppäin R = Käynnistysnäppäin S = MODE-näppäin 9

10 10 1 OSIEN SIJAINTI

11 1 OSIEN SIJAINTI Mittaritaulu (01_02) A = Ajonestolaitteen merkkivalo LED B = Nopeusmittari (km/h ja mph) C = Valintanäppäin CLOCK (kello) D = Digitaalinäyttö E = Etujousituksen lukituksen varoitusvalo F = Säätönäppäin SET G = Käyntinopeusmittari H = Polttoainemittari I = Kypärälokeron sisävalon merkkivalo L = Moottorivalvonta- ja polttoaineensuihkutusyksikön toimintahäiriön merkkivalo M = Polttoaineen loppumisen varoitusvalo N = Moottorin sammutuskatkaisimen varoitusvalo O = Suuntavilkkujen merkkivalo P = Öljynpaineen varoitusvalo Q = Etujousituksen lukitusvian varoitusvalo R = Seisontajarrun varoitusvalo S = Kaukovalon merkkivalo Kello (01_03) Voit CLOCK -näppäintä lyhyesti (< 1 s) painamalla vaihtaa kellon näyttötilaa näyttämien AIKA PÄIVÄYS välillä. Saat kellon asetustilaan pitämällä CLOCK -näppäimen painettuna yli 3 sekunnin ajan; tuntinäyttämä alkaa vilkkua ja voit muuttaa tuntiasetuksen arvoa SET -näppäimen avulla. Painamalla CLOCK -näppäintä uudelleen minuuttinäyttämän numerot alkavat vilkkua; voit muuttaa minuuttiasetusta painamalla SET -näppäintä. Painamalla CLOCK -näppäintä uudelleen päivänäyttämän numerot alkavat vilkkua; voit muuttaa päiväasetusta painamalla SET -näppäintä. Painamalla CLOCK -näppäintä uudelleen kuukausinäyttämän numerot alkavat vilkkua; voit muuttaa kuukausiasetusta painamalla SET -näppäintä. Saat palautettua kellon normaaliin näyttötilaansa pitämällä CLOCK - näppäimen painettuna yli 4 sekunnin ajan; jollei asetustilassa paineta 8 sekuntiin mitään näppäintä, kello siirtyy automaattisesti normaaliin näyttötilaansa ja näyttää viimeisimmän asetuksensa mukaista aikaa. 11

12 1 OSIEN SIJAINTI 12 Digitaalinen LCD-näyttö (01_04) A = Matkamittarilukema B = Huoltokuvake Belt (kiilahihna) C = Huoltokuvake Service (määräaikaishuolto) D = Jäähdytysnesteen lämpömittari E = Osamatkanäyttämien (A-B) ja ulkolämpötilan (valinta MODE-näppäimellä) näyttämä F = Kellonäyttämän TIME-DATE (aika-päiväys) näyttökenttä G = Polttoaineen loppumisen varoituskuvake H = Osamatkanäyttämän A ilmaisin I = Osamatkanäyttämän B ilmaisin L = Matkamittarinäyttämän laatuilmaisin (km/mailia) M = SET -näppäin N = CLOCK -näppäin Huoltokuvakkeet Huoltokuvakkeet ilmaisevat määräaikaisten huoltojen tarpeen. Kun SERVICE -kuvake alkaa vilkkua, on kyseistä ajokilometrimäärää / aikarajaa vastaavien määräaikaishuoltotaulukkoon merkittyjen huoltotöiden aika. Kun BELT -kuvake alkaa vilkkua, on aika vaihtaa voimansiirtohihna. Vaikkeivät kuvakkeet vilkkuisikaan, on käyttöohjekirjan huoltotaulukon mukaiset huoltotoimet suoritettava ao. ajokilometri- / aikaraja saavutettaessa. Katso huoltovälitaulukosta kulloinkin vaadittavat huoltotoimet. Mode-näppäin (01_05, 01_06) Saat lyhyellä, alle 1 sekunnin MODE - näppäimen (N) painalluksella vuorollaan näyttöön seuraavat toiminnot: 1. Osamatkanäyttämä A 2. Osamatkanäyttämä B 3. Ulkolämpömittari

13 1 OSIEN SIJAINTI Pitämällä MODE -näppäintä (N) painettuna n. 3 sekuntia saat nollattua näytössä olevan osamatkamittarinäyttämän. Mittayksikön valinta Valitse laatu C tai F ao. valintatilassa painamalla lyhyesti (< 1 s) MODE -näppäintä (S). Vahvista valintasi painamalla SET - näppäintä (M). Pitämällä MODE -näppäintä (S) painettuna yli 3 sekuntia virtalukon ollessa ON -asennossa saat vaihdettua käytössä olevan mittayksikön vilkkuvien valintavaihtoehtojen kmi - ja E -välillä. Näytön kmi -laatunäyttämä ilmaisee valintatilan km (kilometri) / mi (maili) välillä. Näytön E -laatunäyttämä ilmaisee puolestaan valintatilan ( C) / E ( F) välillä. Valitse laatu km tai mi ao. valintatilassa painamalla lyhyesti (< 1 s) MODE -näppäintä (S). Vahvista valintasi painamalla SET - näppäintä (M). Seuraavaksi lämpötilamittayksiköiden valintavaihtoehdot C ja F alkavat vilkkua. Virtalukko (01_07) Virtalukko (A) on etukatteen sisäpuolella suunnilleen polvikorkeudella kassin ripustuskoukun vieressä. 1. Lukkokuvake LOCK = Tässä lukitusasennossa virta on katkaistu ja avaimen saa irti, jolloin ohjaus lukittuu. Kytkettyä seisontajarrua ei saa avattua eikä avoinna olevaa seisontajarrua kytkettyä päälle. 2. Kuvake OFF = Tässä sammutusasennossa virta on katkaistu ja moottori on sammutettuna; avaimen saa irti ilman, että ohjaus lukittuu. Seisontajarrun kytkeminen tai avaaminen on mahdollista. 13

14 1 OSIEN SIJAINTI 3. Kuvake ON = Tässä käyntiasennossa virta on kytketty ja moottori voidaan käynnistää. Virta-avainta ei voi irrottaa eikä ohjauslukkoa kiinnittää. 4. Kypäräkuvake = Satulan avaamisasento; paina avainta kohdassa ON tai OFF ja käännä vastapäivään kypäräkuvakkeen kohdalle. 5. Polttoainemittarikuvake = Polttoainesäiliön korkin suojakannen avaamisasento; paina avainta kohdassa ON tai OFF ja käännä myötäpäivään polttoainemittarikuvakkeen kohdalle. Ohjauslukon lukitseminen (01_08) Käännä ohjaustanko ensin täysin vasemmalle, käännä avain (B) LOCK - asentoon ja ota pois virtalukosta. Kokeile varmuuden vuoksi, että ohjaus on lukittunut. VAROITUS Älä käännä virta-avainta OFF - tai LOCK -asentoon ajaessasi. VAROITUS Älä käännä virta-avainta OFF - tai LOCK -asentoon ajaessasi. Ohjauslukon avaaminen (01_08) Työnnä avain (B) virtalukkoon ja käännä OFF - tai ON -asentoon. 14

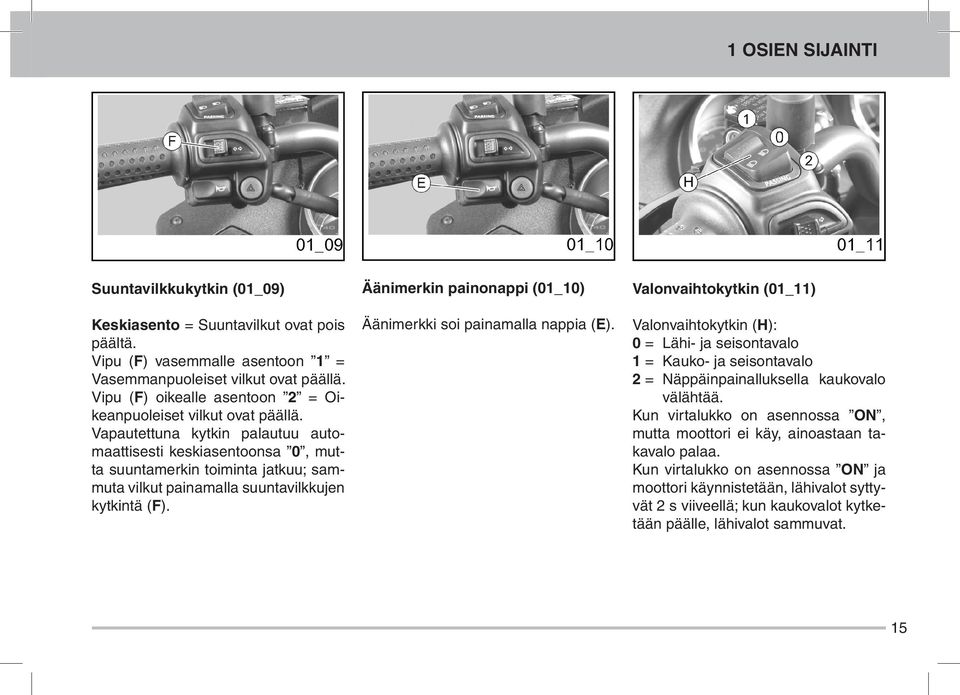

15 1 OSIEN SIJAINTI Suuntavilkkukytkin (01_09) Keskiasento = Suuntavilkut ovat pois päältä. Vipu (F) vasemmalle asentoon 1 = Vasemmanpuoleiset vilkut ovat päällä. Vipu (F) oikealle asentoon 2 = Oikeanpuoleiset vilkut ovat päällä. Vapautettuna kytkin palautuu automaattisesti keskiasentoonsa 0, mutta suuntamerkin toiminta jatkuu; sammuta vilkut painamalla suuntavilkkujen kytkintä (F). Äänimerkin painonappi (01_10) Äänimerkki soi painamalla nappia (E). Valonvaihtokytkin (01_11) Valonvaihtokytkin (H): 0 = Lähi- ja seisontavalo 1 = Kauko- ja seisontavalo 2 = Näppäinpainalluksella kaukovalo välähtää. Kun virtalukko on asennossa ON, mutta moottori ei käy, ainoastaan takavalo palaa. Kun virtalukko on asennossa ON ja moottori käynnistetään, lähivalot syttyvät 2 s viiveellä; kun kaukovalot kytketään päälle, lähivalot sammuvat. 15

16 1 OSIEN SIJAINTI Varoitusvilkkukytkin (01_12) Saat kaikki 4 suuntavilkkuvaloa välkkymään yhtaikaisesti (hätä-/varoitusvilkkutoiminto) painamalla näppäinkytkintä (D), kun virtalukko on asennossa ON ; varoitusvilkkutoiminto jää toimimaan senkin jälkeen, kun virtalukko käännetään asentoon OFF tai LOCK. Saat varoitusvilkkutoiminnon sammumaan kääntämällä virtalukon uudelleen asentoon ON. Käynnistysnäppäin (01_13) Käännä virtalukko asentoon ON ja moottorin sammutuskatkaisin (N) asentoon RUN ; voit nyt näppäimellä (R) kytkeä moottorin sähkökäynnistimen päälle, kun pidät toisen tai molemmat jarruvivut vedettyinä. Moottorin (01_14) sammutuskatkaisin Katkaisinnäppäin (N) kytkee moottorin sytytysvirtapiirin auki tai kiinni. 0 = OFF (katkaisee sytytysvirran ja sammuttaa moottorin) 1 = RUN (sytytysvirta on kytkettynä ja moottori voi käydä) Älä käännä sammutuskatkaisinta (N) OFF - tai 0 -asentoon ajaessasi kuin hätätapauksessa. 16

17 1 OSIEN SIJAINTI Ajonestolaite Etujousituksen (01_15) lukitusnäppäin Voit näppäimellä (Q) lukita ja avata etujousituksen lukituksen. Tarkemmat ohjeet etujousituksen lukitusjärjestelmän käytöstä löydät kappaleesta Ajo-ohjeita. Varkaudenestosuojan parantamiseksi skootterisi on varustettu elektronisella moottorin ajonestojärjestelmällä PIAGGIO IMMOBILIZER, joka kytkeytyy automaattisesti päälle, kun avain irrotetaan virtalukosta. Skootteria käynnistettäessä PIAGGIO IMMOBILIZER -ajonestojärjestelmä suorittaa virta-avaimen tunnistuksen; tunnistus on edellytys moottorin käynnistymiselle. Avaimet (01_16-01_18) Skootterin mukana toimitetaan kaksi erilaista avainta. Punaisella kannalla varustettu avain (A) on MASTER - pääavain ja on varustettu ajonestolaitteen tunnuskoodilla, jota käytetään vara-avainten teettämiseen valtuutetuissa avainliikkeissä ja tarvitaan tiettyjä huoltotöitä tehtäessä. Suosittelemme, ettet käytä pääavainta normaalissa ajossa vaan talletat sen varmaan talteen. 17

18 1 OSIEN SIJAINTI 18 Mustalla kannalla varustettua avain (B) on vara-avain (toimitusvarustukseen kuuluu 1 kpl), jota käytetään tavalliseen tapaan: - Virta-avaimena - Skootterin satulan avaamiseen (kauko-ohjaimella). Avainten mukana toimitetaan TUN- NUSKORTTI, johon on merkitty avainten sarjatunnus. Punaisella kannalla varustetun pääavaimen kadottaminen estää Piaggio Immobilizer -ajonestojärjestelmän ja moottorin säätöjärjestelmän korjaukset. Säilytä tunnuskortti ja punaisella kannalla varustettu pääavain varmassa tallessa (ei esim. skootterin säilytyslokerossa). Ajonestolaitteen merkkivalo LED (01_19) PIAGGIO IMMOBILIZER -ajonestojärjestelmä on toiminnassa, kun punainen LED-merkkivalo (A) (ks. kappale: Mittaritaulu ) vilkkuu. Akun säästämiseksi LED lopettaa vilkkumisensa 48 tunnin yhtäjaksoisen toiminnan jälkeen. Jos järjestelmässä on vika, vie skootterisi valtuutettuun Gilera-huoltoon, jossa vika voidaan paikallistaa LED:in vilkkumiskoodia käyttäen. Ajonestolaitteen toiminta Varkaudenestosuoja / ajonestolaite kytkeytyy automaattisesti päälle, kun avain irrotetaan OFF - tai LOCK - asennossa virtalukosta. Kun virtalukko on ON -asennossa ja avaimen tunnistuskoe on läpäisty, ajonestojärjestelmä avautuu ja moottori voi käynnistyä (moottorin sammutuskatkaisin RUN -asennossa). Jollei ajonestojärjestelmä ensiyrityksellä tunnistanut avainkoodia, käännä virtaavain OFF -asentoon, takaisin ON - asentoon ja yritä uudelleen. Jollet saa moottoria vieläkään käynnistymään, koeta uudelleen punaisella kannalla varustetulla pääavaimella (A). Jos järjestelmässä on vika eikä moottori suostu käynnistymään pääavaimellakaan, vie skootterisi ja molemmat avaimet valtuutettuun Gilera-huoltoon, jossa on tarvittavat laitteet vian tunnistamiseen ja korjaamiseen. Halutessasi voit teettää vara-avaimia Gilera-liikkeessä alkuperäistä pääavainta mallina käyttäen. Yhden skootterin ajonestojärjestelmään voi rekisteröidä enintään seitsemän avainta, ota punainen pääavain (A) ja kaikki mustat vara-avaimet (B) mukaasi. Ajonestolaitteen muistiin päivitetään kaikkien uusien ja tallessa olevien

19 1 OSIEN SIJAINTI avainten uudet tunnukset, jolloin kadonneita avaimia ei enää voi käyttää moottorin käynnistämiseen. Älä pidä muita virta-avaimia käynnistysavaimen lähellä moottoria käynnistäessäsi; lähekkäin olevat virta-avaimet saattavat aiheuttaa häiriöitä ajonestolaitteen toimintaan. Jokainen avain on varustettu yksilöllisellä tunnuksellaan, joka on talletettava skootterisi ajonestojärjestelmään. Varo pudottamasta tai kolhimasta ajonestolaitetunnuksella varustettua pääavainta, tunnuselektroniikka saattaa vaurioitua. Luovuta punaisella kannalla varustettu pääavain, tunnuskortti ja mustalla kannalla varustetut varaavaimet uudelle omistajalle, jos myyt skootterisi. Ajonestolaitteen ohjelmointi Jäljempänä on esitetty Piaggio Immobilizer -ajonestojärjestelmän ohjelmointimahdollisuudet ja avainten tallennustoimenpiteet. Avaimia ohjelmoitaessa moottorin sammutuskatkaisimen on oltava RUN -asennossa. Ohjelman käynnistäminen - punainen avain Työnnä punainen avain virtalukkoon ( OFF -asento) ja käännä se ON - asentoon. Käännä avain 1-3 sekunnin kuluessa takaisin OFF -asentoon ja irrota virtalukosta. Välivaihe - musta avain Irrotettuasi punaisen avaimen virtalukosta työnnä 10 sekunnin kuluessa musta avain virtalukkoon ja käännä heti ON -asentoon. Käännä avain 1-3 sekunnin kuluessa takaisin OFF -asentoon ja irrota virtalukosta. Toistamalla edellä esitetyt vaiheet mainittujen aikarajojen puitteissa voit ohjelmoida enintään 7 mustaa avainta muistiin. Ohjelman päättäminen - punainen avain Irrotettuasi viimeisen mustan avaimen virtalukosta työnnä punainen avain virtalukkoon ja käännä 10 sekunnin kuluessa ON -asentoon. Odota noin 1-3 sekuntia, käännä avain takaisin OFF -asentoon ja irrota virtalukosta. Ohjelmoinnin tarkastus Sulje punaisen avaimen lähetin (esim. kierrä avaimenperän kantta 90 ), työnnä virtalukkoon ja käännä ON - asentoon. Yritä käynnistää moottori. Moottorin ei pitäisi käynnistyä. Tee uusi yritys mustalla avaimella. Moottorin pitäisi käynnistyä. 19

20 1 OSIEN SIJAINTI Jos moottori käynnistyy punaisella avaimella suljetusta lähettimestä huolimatta, tai jos teit ohjelmoinnin aikana virheen, aloita ohjelmointi alusta. Satulan avaaminen kauko-ohjauksella (01_20) Skootteri on varustettu satulan perinteisen avainlukon lisäksi myös satulan avauksen kauko-ohjauksella. Kaukoohjaus toimii avainten mukana toimitetulla kauko-ohjaimella. Jos kadotat kauko-ohjaimen, voit hankkia uuden valtuutetusta Gilera-huollosta, jossa ohjaimen tunnuskoodi ohjelmoidaan skootteriisi. Kauko-ohjain toimii kahdella paristolla, jotka on aikanaan vaihdettava; ohjaimen toimintakunto voidaan tarkastaa vihreän LED-merkkivalon syttymisestä ohjainkomennon aikana. Kun kauko-ohjaimen kantama lyhenee tai toiminta alkaa takellella, on aika vaihtaa paristot. Voit avata kauko-ohjaimen asettamalla ruuvitaltan kärjen kotelonpuolikkaiden välissä olevaan uraan ja kiertämällä kannen auki. Vaihda paristot (2 kpl) uusiin (tyyppi CR1616, 3 V) ja kiinnitä kansi kevyesti puristamalla. Huomioi napaisuus paristoja vaihtaessasi. Voit myös avata satulan ilman kaukoohjainta kappaleessa Satulan avaaminen tai Satulan ja kypärälokeron avaaminen kauko-ohjaimella kuvatulla tavalla. Kauko-ohjaimen tunnuksen tallentaminen Tunnus ohjelmoidaan kauko-ohjaimeen seuraavasti: 1. Aseta avain, johon kauko-ohjaimen tunnus ohjelmoidaan, virtalukkoon. 2. Käännä avain ON -asentoon ja paina hetki kauko-ohjaimen avausnäppäintä. Vapauta näppäin, palauta avain ensin OFF -asentoon 20

21 1 OSIEN SIJAINTI ja käännä 4 sekunnin sisällä jälleen ON -asentoon. 3. Odota 1-8 sekuntia. 4. Toista kohdat 2 ja 3 vielä 4 kertaa irrottamatta ohjelmoitavaa avainta virtalukosta. Poista avain virtalukosta ja tarkasta kauko-ohjaintoiminto. Voit ohjelmoida lisää kauko-ohjaimia (enintään kaikkiaan 8 kpl) yllä esitetyllä tavalla, mutta yllämainittujen enimmäisaikojen ylittäminen sulkee ohjelmointitoiminnon. Älä paina toistuvasti kauko-ohjainnäppäintä, kun olet ohjaimen kantaman rajoilla skootteristasi, koska ohjainsignaalin lähettimen ja vastaanottimen välinen tunnistus saatetaan menettää. Jos näin kuitenkin pääsee tapahtumaan, on kauko-ohjaimen tunnuksen ohjelmointi vastaanottimen muistiin uusittava. Älä säilytä kauko-ohjainta yli 60 C lämpötilassa tai paristot menettävät nopeasti varauksensa. Jotteivät paristot menettäisi turhaan varaustaan, kauko-ohjaimen lähetinosa sammuu automaattisesti, kun skootteria ei ole käytetty 7 päivään. Lähetin käynnistyy uudelleen, kun käännät avaimen virtalukossa ON -asentoon. Polttoainesäiliön korkin avaaminen (01_21, 01_22) Polttoainesäiliön korkki on satulan alla. Voit avata polttoainesäiliön korkin suojakannen painamalla avainta virtalukon kohdassa ON tai OFF ja kääntämällä avaimen myötäpäivään polttoainemittarikuvakkeen kohdalle. 21

22 1 OSIEN SIJAINTI (repeämisvaara) ja lukitse satula paikalleen. Älä aja skootterilla satulasuoja satulan päälle levitettynä. Lisälaitteiden virtaliitin (01_23) Kypärälokerossa on 12 V virtaliitin (D) lisälaitteille. Lisälaitteiden (matkapuhelin, kohdevalo tms.) yhteenlaskettu tehontarve ei saa ylittää 180 W. VAROITUS Lisälaitteiden liiallinen käyttö saattaa tyhjentää skootterin akun. Liittimen sähkötekniset ominaisuudet 12 V, liitosteho enintään 180 W Satula (01_24, 01_25) Satula on varustettu suojuksella, jonka voit asettaa satulan päälle sateensuojaksi, kun skootteri on pysäköitynä. Avaa satula ja ota suojus esille kotelostaan. Levitä suojus etukautta satulan päälle varoen ylen määrin venyttämästä vesitiiviistä suojusmateriaalia 22

23 1 OSIEN SIJAINTI Satulan ja kypärälokeron avaaminen kauko-ohjaimella (01_26) Voit avata satulan ja kypärälokeron kauko-ohjaimessa olevalla avausnäppäimellä kauko-ohjaimen kantaman sisäpuolella, kun virtalukko on LOCK - tai OFF -asennossa; kauko-ohjaimen avaustoiminto ei ole käytössä, kun avain on ON -asennossa. Kypärälokeroon väkisin tungetut sinne huonosti mahtuvat esineet voivat pysyvästi muokata satulan rakenteita ja estää kotelon sisävalokatkaisimen toiminnan, jolloin valo jää päälle ja akku voi yllättäen tyhjentyä. Tavarasäiliön sisävalon merkkivalo (I) varoittaa puutteellisesti suljetusta satulalukituksesta. Kauko-ohjaimen kantama on noin 3-5 m uusilla paristoilla. Käsittele kauko-ohjainta ajatuksella varsinkin skootterin lähellä, ettet vahingossa avaisi satulaa ja/tai takatavaratilaa. Paristojen vaihto-ohjeet löydät kappaleesta Satulan avaaminen kauko-ohjauksella. Satulan ja kypärälokeron avaaminen kauko-ohjaimella (01_27) Voit myös avata skootterin satulan asettamalla avaimen virtalukkoon sekä painamalla ja kääntämällä samalla avainta vastapäivään, kun virtalukko on ON - tai OFF -asennossa. 23

24 1 OSIEN SIJAINTI Valmistus- ja runkonumero koostuvat yhdistetystä kirjain- ja numerokoodista. Käytä valmistusnumeroa viitteenä varaosia tilatessasi. Tarkasta skootterin hankinnan yhteydessä, että runkonumero täsmää käyttöohjekirjaan merkityn valmistusnumeron kanssa. Huomioi, että valmistusnumeron poistaminen tai muuttaminen voi johtaa oikeustoimiin. Runkonumero Runkonumeron paljastamiseksi on kypärälokerossa oleva suojakansi (A) avattava. Valmistusnumero Kassin ripustuskoukku (01_30) Etukatteessa on auki vedettävä koukku (C) pienehkön ja kevyen kassin ripustamista varten. Skootterin tunnisteet (01_28, 01_29) Valmistusnumero on stanssattu takaiskunvaimentimen alakiinnikkeen viereen (B). 24

25 2 AJO-OHJEITA Ajamista edeltävät tarkastukset Tarkasta ennen jokaista ajokertaa, että: 1. Polttoainetta on riittävästi. 2. Jarrunesteen määrä etu- ja takajarrunestesäiliössä on riittävä. 3. Renkaiden paine on oikea. 4. Valot ovat kunnossa. 5. Jarrut toimivat. 6. Voimansiirron vaihteistoöljyn määrä on riittävä. 7. Moottoriöljyn määrä on riittävä. 8. Jäähdytysnesteen pinta paisuntasäiliössä on oikealla tasolla. (95 E). Skootterin mittaritaulussa on polttoainemittari (H) ja polttoaineen loppumisesta varoittava merkkivalo (M). VAROITUS Sammuta moottori ennen polttoaineen lisäämistä. Polttoaine on erittäin tulenarkaa; varo läikyttämästä polttoainetta moottorin kuumille osille, palovaara. Tupakointi on kielletty polttoainetta lisättäessä, älä suorita polttoainetäydennystä avotulen läheisyydessä; palovaara. Älä myöskään hengitä polttoainehöyryjä. Polttoaineen lisääminen (02_01, 02_02) Polttoainesäiliön korkki on suojakannen alla. Avaa suojakansi ja polttoainesäiliön korkki (T). Lisää säiliöön oktaaniluvultaan vähintään 95 oktaanista, lyijytöntä bensiiniä Polttoaine voi haurastuttaa muovia; varo läikyttämästä polttoainetta skootterin muoviosille. 25

26 2 AJO-OHJEITA 26 VAROITUS Älä aja polttoainesäiliötä tyhjäksi, polttoainepula voi vaurioittaa polttoainepumppua ja/tai katalysaattoria. Älä yritä käynnistää moottoria, kun polttoaine on lopussa. Muunlaisen kuin suosituksenmukaisen polttoaineen käyttö voi aiheuttaa moottorin suorituskyvyn huononemisen ja käyttöiän lyhenemisen sekä heikentää pakokaasujen puhdistusjärjestelmän toimintaa. VAROITUS Älä käytä polttoainetäydennykseen muuta kuin tavanomaista huoltoaseman polttoainepumppua. Polttoaineeseen päässeet epäpuhtaudet voivat vaurioittaa polttojärjestelmää/-järjestelmän suuttimia ja suodattimia. Älä aja polttoainesäiliötä tyhjäksi tai jatka käynnistysyrityksiä polttoaineen loputtua. Käännä virtaavain OFF -asentoon ja lisää polttoainevaatimuksen mukaista polttoainetta heti tilaisuuden tullen. Moottorin käyttöyritykset ilman polttoainetta voivat vaurioittaa polttoainepumppua ja/tai katalysaattoria. Väärän tyyppisen öljyn käyttö tai erilaisten öljyjen sekoittaminen keskenään lyhentää moottorin käyttöikää. Polttoainesäiliön tilavuus: n. 12 l, josta varasäiliön osuus 2 l. Rengaspaine (02_03) Tarkasta renkaiden kunto ja paine säännöllisesti (n. 500 km välein). Tarkasta myös, ettei renkaassa ole viiltoja, pullistumia ja epätasaista kulumista. Vaihdata vaurioitunut tai loppuun kulunut rengas ajoissa valtuutetussa Gilera-huollossa tai rengasliikkeessä, älä jää odottamaan renkaan puhkeamisen aiheuttamaa onnettomuutta.

27 2 AJO-OHJEITA Rengaspaine on mitattava, kun renkaat ovat kylmät. Renkaiden oikea paine on hyvin tärkeä sekä skootterin ajo-ominaisuuksien, turvallisuuden että renkaiden kestävyyden kannalta. Noudata liikennelain määräyksiä renkaiden kulutuspinnan vähimmäissyvyydestä. Eturenkaat: Tubeless 120/70-12, 51S tai 51P Takarengas: Tubeless 140/70-14, 68S tai 68P Eturenkaiden rengaspaine: 1,6 bar yksin ajettaessa 1,8 bar matkustajan tai kuorman kanssa ajettaessa Takarenkaan rengaspaine: 2,4 bar yksin ajettaessa 2,6 bar matkustajan tai kuorman kanssa ajettaessa Iskunvaimennuksen ja jousituksen säätäminen (02_04, 02_05) Voit säätää jousen esijännityksen ajoolosuhteiden ja mieltymystesi mukaiseksi 4 eri asentoon säätöholkista, joka on iskunvaimentimen alaosassa; tee säätöholkin asetus skootterin mukana toimitetulla erityisavaimella. Asento 1, pienin esijännitys: Ainoastaan ajaja Asento 2, keskimääräinen esijännitys: Ainoastaan ajaja Asento 3, keskimääräinen esijännitys: Ajaja ja matkustaja Asento 4, suurin esijännitys: Ajaja, matkustaja ja tavaraa Säädä esijännitys kuorman mukaan (ajettaessa yksin - kaksin - kaksin ja tavaraa) skootterin mukana toimitetun työkalusarjan erityisavaimella. Kuormaan nähden väärällä jousituksen esijännitysasetuksella ajaminen huonontaa skootterin ajoominaisuuksia ja -mukavuutta. VAROITUS Nosta skootteri säätöjä tehdessäsi ensin keskiseisontatuelleen; viiltohaavojen välttämiseksi käytä suojakäsineitä. 27

28 2 AJO-OHJEITA VAROITUS Säädä parittaiset jouset aina keskenään samaan asetusarvoon. Muunlaisen kuin yllämainitun jousituksen esijännitysasetuksen käyttö saattaa aiheuttaa vakavan onnettomuuden. Sisäänajo Sisäänajovaihe, jolloin moottorin osat hioutuvat toisiinsa sopiviksi, on tärkein moottorin tulevan toimivuuden ja käyttöiän ratkaisevista käyntijaksoista. Parhaan mahdollisen tuloksen takaamiseksi ei ensimmäisten ajokilometrin aikana saa ajaa nopeammin kuin 80 % huippunopeudesta. Älä aja aivan pienellä moottorin käyntinopeudella, mutta älä myöskään käytä täyskaasua. Aja vaihtelevalla nopeudella, vältä pitkiä ajojaksoja samalla moottorin käyntinopeudella. Vältä moottorin raskasta kuormitusta ja korkeita kierroksia. Aloita rauhallisesti, ja suoritettuasi sisäänajon voit portaittain lisätä käyttämääsi huippunopeutta (tieliikennelaki, nopeusrajoitukset ja olosuhteet huomioiden). 28

29 2 AJO-OHJEITA Moottorin käynnistäminen (02_06-02_08) Skootteri on varustettu sytytysvirran katkaisevalla moottorin sammutuskatkaisimella; moottori ei käynnisty, kun sammutuskatkaisin on asennossa OFF. Moottori sammuu, kun sammutuskatkaisin painetaan asentoon OFF. Skootteri on varustettu automaattisella voimansiirrolla ja keskipakokytkimellä, joten kaasukahva on pidettävä täysin suljettuna käynnistyksen yhteydessä. Liikkeelle lähtö tapahtuu kaasua vähitellen lisäämällä. Polttoainejärjestelmä on varustettu sähköisellä polttoainehanalla ja rikastimella, jotka toimivat automaattisesti, kun painat käynnistysnäppäintä. Käynnistä moottori käynnistysnapista (R) ja joko etu- (O) tai takajarruvipua (G) samanaikaisesti puristaen. 1: Nosta skootteri keskiseisontatuelleen ja varmista, ettei takapyörä kosketa maata. 2: Varmista, että kaasukahva (P) on täysin kiinni käännettynä. 3: Aseta avain virtalukkoon (A) ja käännä ON -asentoon. 4: Varmista, että moottorin sammutuskatkaisin (N) on asennossa ON. 5: Purista joko etu- (O) tai takajarruvipua (G) ja paina käynnistysnappia (R); pidä näppäin painettuna ja vapauta heti moottorin käynnistyttyä. VAROITUS Automaattinen keskipakoiskytkin tarttuu heti, kun kaasukahvaa avataan. Lähde liikkeelle varovasti vapauttamalla jarru ja lisää vähitellen kaasua. VAROITUS Älä käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasujen hiilimonoksidi on runsaammin hengitettynä tappavan myrkyllistä. 29

30 2 AJO-OHJEITA VAROITUS Pakoputki on katalysaattorin takia ajon jälkeen hyvin kuuma. Katso skootteria pysäköidessäsi, ettei lähellä ole esimerkiksi lapsia, jotka leikkiessään saattaisivat polttaa itsensä pakoputkessa, tai helposti syttyviä materiaaleja. Älä sammuta moottoria kesken ajon skootterin liikkuessa tai palamaton polttoaine voi kertyä katalysaattoriin ja johtaa pakoputkiston ylikuumenemisen sekä katalysaattorin tuhoutumisen. VAROITUS Älä yritä käynnistää moottoria käynnistysnapista (R) tai käännä virta-avainta asentoon ON, kun polttoaine on lopussa, käynnistysjärjestelmä voi vaurioitua. Älä aja polttoainesäiliötä tyhjäksi, polttoainepula voi vaurioittaa polttoainepumppua ja/tai katalysaattoria. VAROITUS Älä käynnistä moottoria kaasukahva avattuna; automaattinen keskipakoiskytkin tarttuu heti, kun kaasukahvaa avataan, ja skootteri saattaa karata kohtalokkain seurauksin käsistä. Nosta skootteri keskiseisontatuelle käynnistyksen yhteydessä ja varmista, ettei takapyörä kosketa maata. Huomautuksia ja varoituksia Vaurioiden välttämiseksi älä kuormita kylmää moottoria raskaasti. Varo alamäessä, ettei moottori pääse ylikierroksille. Moottori on varustettu käyntinopeuden rajoittimella, joka normaalisti estää ylikierroksilla ajamisen. Anna moottorin käydä hetki joutokäyntiä ennen kuin sammutat sen pitkähkön, täydellä nopeudella ajetun matkan jälkeen. 30

31 2 AJO-OHJEITA Käynnistysvaikeudet Jos moottori ei yllättäen käynnisty esim. tulpan kastumisen vuoksi, voit yrittää käynnistystä kaasukahva hiukan tai kokonaan avattuna. Vaikka moottori tällöin käynnistyisikin, skootteri on ensi tilaisuuden tullen vietävä valtuutettuun Gilera-huoltoon tarkastettavaksi ja korjattavaksi. VAROITUS Automaattinen keskipakoiskytkin tarttuu heti, kun kaasukahvaa avataan. Nosta skootteri keskiseisontatuelle käynnistyksen yhteydessä ja varmista, ettei takapyörä kosketa maata. Moottorin sammuttaminen (02_09) Kierrä kaasu kiinni, käännä virtalukko (A) avaimella OFF -asentoon ja irrota avain. Voit myös sammuttaa moottorin painamalla sammutuskatkaisimen asentoon OFF. VAROITUS Pakoputki on katalysaattorin takia ajon jälkeen hyvin kuuma; palovamman vaara. Katso moottoripyörää pysäköidessäsi, ettei lähellä ole esimerkiksi lapsia, jotka leikkiessään saattaisivat polttaa itsensä pakoputkessa, tai helposti syttyviä materiaaleja. Älä sammuta moottoria kesken ajon skootterin liikkuessa tai palamaton polttoaine voi kertyä katalysaattoriin ja johtaa pakoputkiston ylikuumenemisen sekä katalysaattorin tuhoutumisen. 31

32 2 AJO-OHJEITA 32 Kiinnityslenkki (02_10) Skootterin oikealla puolella on ketju- tai vaijerilukkoa varten tarkoitettu kiinnityslenkki (D); lenkki on tarkoitettu ainoastaan skootterin luvattoman käyttöönoton estämään tarkoitettua lukkolenkkiä varten, älä käytä lenkkiä muuhun tarkoitukseen. Lenkki ei ole varkaudenestolaite, se on tarkoitettua ainoastaan pienentämään skootterin luvattoman käyttöönoton mahdollisuutta. Seisontatuki (02_11) Saat nostettua skootterisi keskiseisontatuelleen painamalla jalalla seisontatuen sivutappia (F) ja vetämällä skootteria ohjaustangosta taakse. Portaaton automaattivaihteisto Jotta ajaminen olisi mahdollisimman helppoa ja mukavaa, skootterisi on varustettu automaattisesti toimivalla voimansiirrolla ja keskipakokytkimellä. Voimansiirtojärjestelmä on säädetty antamaan paras mahdollinen suorituskyky (kiihtyvyys ja polttoainetalous) sekä tasamaalla että mäkimaastossa. Kun joudut pysähtymään mäessä (liikennevaloihin, ruuhkaan tms.), pidä skootterisi paikallaan pelkästään jarrujen avulla (moottorin käydessä joutokäyntiä). Muista vapauttaa seisontajarru ennen kuin lähdet liikkeelle. Moottorin käyttäminen paikallaan pysymiseen ja keskipakokytkimen luistattaminen pitkään yhtäjaksoisesti johtaa kytkimen ylikuumenemiseen ja mahdollisesti vaurioitumiseen. Em. mainitun lisäksi kytkin saattaa luistaa jyrkissä yli 25 % kallistuvissa mäissä raskaalla kuormalla sekä lähdettäessä liikkeelle mäessä tms., jonka johdosta: 1. Vältä pitkäaikaista ajoa em. olosuhteissa. 2. Käytä moottoria muutama minuutti joutokäynnillä kytkimen jäähdyttämiseksi. Ajoturvallisuus Seuraavassa muutamia ohjeita, jotka auttavat sinua käyttämään skootteriasi turvallisesti ilman ylimääräisiä murheita jokapäiväisessä liikenteessä. Ajoturvallisuuden perustana ovat omat

33 2 AJO-OHJEITA kykysi ja tekninen tietämyksesi sekä liikennesääntöjen noudattaminen ja vaarat ennakoiva ajotapa. Tutustu aluksi skootterisi ajo-ominaisuuksiin yleiseltä liikenteeltä vapaalla alueella. Älä ylitä rajojasi, hanki tarvittavat taidot mieluiten kokeneen opettajan ohjauksessa. Pidä ajaessasi mielessäsi seuraavat ohjeet: 1. Käytä hyväksyttyä ja käyttöohjeen mukaan kiinnitettyä ajokypärää. 2. Sovita nopeutesi ja ajotapasi vallitseviin olosuhteisiin. 3. Huomioi, että jarrujen teho on pidemmän käyttötauon jälkeen ja varsinkin märällä kelillä tavanomaista pienempi. Jarrujen käyttäminen sateella määrävälein pitää jarrutehon huipussaan. 4. Vältä pyörien, varsinkin etupyörien lukitsemista märällä, likaisella, hiekkaisella tai liukkaalla tienpinnalla ja kaarteissa. 5. Opettele tehokas jarrutus sekä etu- että takajarrua yhtäaikaisesti käyttäen. Monet aloittelevat motoristit käyttävät usein vain takajarrua, mistä on seurauksena sekä jarrutusmatkan pidentyminen että takajarrun ennenaikainen kuluminen. Älä myöskään käytä pelkkää etujarrua ainakaan nopeammissa pysähdyksissä, jottei etupyörä menetä pitoaan. 6. Nosta seisontatuki ylös ennen kuin lähdet liikkeelle. Älä sudittele tai hyökkää liikkeelle suoraan seisontatuelta. 7. Älä tee skootteriin omia virityksiä. Alkuperäisten osien ja rakenteiden muutokset voivat vaarantaa skootterin turvallisuuden. VAROITUS Sovita nopeutesi ja ajotapasi vallitseviin olosuhteisiin. Aja taitojesi mukaisesti. Ajaminen alkoholin, huumaavien aineiden tai ajokykyyn vaikuttavien lääkkeiden vaikutuksen alaisena on ehdottomasti kielletty. Noudata malttia skootterin varustelemisessa lisäosilla. Ole onnettomuuksien välttämiseksi erityisen varovainen ajaessasi tavallista suuremman kuorman kanssa. Huomioi kuorman vaikutus skootterisi ajo-ominaisuuksiin, tasapainoon ja suorituskykyyn. VAROITUS Älä ylitä turvallista nopeutta varustellun tai kuormatun skootterin kanssa, noudata nopeusrajoituksia. Älä ylitä turvallista nopeutta tavarakontilla tai tuulilasilla varustetun skootterin kanssa. Muiden kuin alkuperäisten Gilera - vara- tai lisäosien käyttö voi vaikuttaa skootterisi ajo-ominaisuuksiin, sovita ajonopeutesi skootterin varustelutason ja toimintakunnon mukaan. 33

34 2 AJO-OHJEITA VAROITUS Älä säädä taustapeilejä vauhdissa ajon aikana, ettet menetä skootterin hallintaa. Älä tee skootteriin omia virityksiä. Alkuperäisten osien ja rakenteiden muutokset voivat vaarantaa skootterin turvallisuuden ja olla määräysten vastaisia. 34

35 2 AJO-OHJEITA Etujousituksen lukitusjärjestelmä (02_12-02_17) Etujousituksen lukitusjärjestelmä estää skootteria kallistumasta, kun painat lukitusnäppäintä (Q); voit pysäyttää skootterin ilman, että joudut pitämään skootteria pystyssä jalallasi. Lukituksen merkkivalo (E) alkaa välkkyä, kun käännät virta-avaimen asentoon ON Kun asetat lukitusnäppäimen (Q) lukitusasentoon 1, lukitusjärjestelmä kytkeytyy päälle, jonka merkiksi kuuluu jatkuva varoitusääni ja merkkivalo (E) palaa. Kun asetat lukitusnäppäimen (Q) vapautusasentoon 2, lukitusjärjestelmä vapautuu ja merkkivalo (E) alkaa taas välkkyä. Kun lähdet liikkeelle, merkkivalo (E) sammuu merkiksi siitä, että lukitusjärjestelmä sallii skootterin kallistumisen. Voit lukita etujousituksen lukitusjärjestelmällä ainoastaan, kun: Kaasukahva on täysin kiinni Moottorin käyntinopeus on alle r/min Skootterin nopeus on alle 10 km/h Lukitusjärjestelmän vikavaroitusvalo C ei pala (järjestelmän valvontayksikkö ei ole havainnut vikaa lukitustoiminnassa) Kun yksikin yo. ehdoista jää täyttymättä, merkkivalo (E) ei syty eikä lukitus kytkeydy päälle (normaaliajossa merkkivalo (E) on sammuneena). Kun moottori käy, järjestelmä on lukitustilassa ja merkkivalo (E) palaa, kaasua liikkeellelähtöä varten auki käännettäessä lukitus vapautuu automaattisesti ja merkkivalo (E) sammuu. Skootteri on lukitusjärjestelmän turvallisuuden takaamiseksi varustettu istuinkatkaisimella, joka estää liikkeellelähdön ja (kytketyn) lukituksen automaattivapautumisen, jollei ajaja istu satulassa; vikavaroitusvalo (C) syttyy turvajärjestelmän kytkeytymisen merkiksi. Turvajärjestelmän istuinkatkaisin on satulan etuosassa; älä aseta ostoskassia tai muuta painoa satulan etuosaan, jotta turvajärjestelmä toimisi tarkoitetulla tavalla. Jos turvajärjestelmän anturivarmistus ohitetaan painon avulla, skootteri saattaa kaasuun koskettaessa päästä liikkumaan ilman ajajaa ja/tai lukituksen vapautuessa kallistumaan ja kaatumaan. VAROITUS Muista skootterin pitämiseksi pystyssä kytkeä pysäyttäessäsi etujousituksen lukitusjärjestelmä päälle tai laskea jalkasi maahan. Älä lukitse etujousitusta ajaessasi epätasaisilla tienpinnoilla tai esteiden yli (esim. kuopat, jalkakäytävän reuna). Älä hinaa moottorivian saanutta (tyhjentynyt akku tms.) skootteria siten, 35

36 2 AJO-OHJEITA 36 että skootterin etujousitus on lukittuna. Älä liikuta skootteria, jonka etujousitus on lukittuna, suuremmalla kuin 5 km/h nopeudella. Älä avaa kaasua, kun et istu satulassa ja skootteri on liikkeessä etujousitus lukittuna; katalysaattori saattaa vaurioitua. VAROITUS Älä rullaa skootterilla esim. alamäessä, kun etujousitus on lukittuna ja virta-avain on asennossa OFF. Voit nousta pois skootterin satulasta seisontatukea käyttämättä, kun moottori on sammutettu ja etujousituksen lukitusjärjestelmä on kytkettynä; muista kuitenkin kytkeä seisontajarru päälle siirtämällä seisontajarruvipu asennosta A asentoon B (ks. kuvat). Varoitusvalo R palaa mittaritaulussa, kun seisontajarru on kytkettynä asennossa B. Turvajärjestelmä estää seisontajarrun vapauttamisen, kun virta-avain on asennossa LOCK (kuvassa 02_15 asento 1 ); seisontajarrun vapauttamiseksi virta-avain on ensin käännettävä asentoon ON tai OFF ( 2 tai 3 ). Seisontajarrun voi kytkeä päälle myös virta-avaimen ollessa asennossa LOCK. Nosta skootteri seisontatuelleen etupää ylärinteen puolella, kun pysäköit jyrkkään mäkeen. Käännä myös ohjaustanko kadun reunan puolelle vinoon ja lukitse ohjauslukko; tue mahdollisuuksien mukaan takarengas kadun reunakiveä vasten. Vikavaroitusvalo (C) syttyy (vilkkuu), kun etujousituksen lukitusjärjestelmään tulee lievä toimintahäiriö; vie skootteri valtuutettuun Gilera-huoltoon tarkastettavaksi. Saat toimintahäiriön aikana lukitusjärjestelmän vapautettua siirtämällä nopeasti lukituskytkimen (Q) kahdesti peränjälkeen lukituksen avausasentoon 2 ; kun lukitusjärjestelmä on vapautettu, voit ajaa skootterilla normaalisti, mutta lukitusjärjestelmän käyttäminen ei enää ole ennen korjausta mahdollista. Tietyn tyyppisissä toimintahäiriötilanteissa turvajärjestelmä rajoittaa automaattisesti skootterin huippunopeuden 30 km/h:ssa, kunnes vika on korjattu. Vie skootteri aina, jos etujousituksen lukitusjärjestelmään tulee jonkinlainen toimintahäiriö, valtuutettuun Gilerahuoltoon tarkastettavaksi. Jos vikavaroitusvalo (C) palaa ja kuuluu jatkuva varoitusääni (vakava toimintahäiriö), voit yrittää saada lukitusjärjestelmän vapautettua siirtämällä nopeasti lukituskytkimen (Q) kahdesti peränjälkeen lukituksen avausasentoon 2 ; vie skootteri viipymättä valtuutettuun Gilera-huoltoon korjattavaksi.

37 3 HUOLTO Moottoriöljy Moottoriöljyn tehtävänä 4-tahtimoottorissa on pienentää kitkaa ja voidella toisiaan vasten liikkuvat metallipinnat eri laiteosissa, jotta pinnat eivät tahmautuisi toisiinsa kiinni, sekä osaltaan siirtää moottorissa syntyvää liikalämpöä pois. Ajaminen liian vähäisellä tai voiteluominaisuutensa menettäneellä, likaisella moottoriöljyllä nopeuttaa kulumista ja saattaa aiheuttaa moottorin tai vaihteiston vakavan vaurioitumisen. Öljyn vähittäinen likaantuminen, voiteluominaisuuksien heikkeneminen ja vähäinen kulutus ajossa on normaalia. Ajotapa vaikuttaa öljyn kulutukseen ja ominaisuuksien heikkenemisnopeuteen (esim. ajettaessa jatkuvasti täydellä kaasulla öljynkulutus kasvaa). Moottoriöljyn määrä on vaurioiden välttämiseksi syytä tarkastaa riittävän usein, ajo-olosuhteista riippuen määräaikaishuoltotaulukon rajaa useamminkin esimerkiksi aina polttoainetankkauksen yhteydessä. Mittaritaulussa on myös öljynpaineen varoitusvalo. Moottorin öljymäärän tarkastaminen (03_01, 03_02) Tarkasta öljymäärä, kun moottori on kylmä. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. Irrota öljyn täyttöaukon tulppa/mittatikku (A), pyyhi kuivaksi sopivaan räsyyn ja kierrä kiinni takaisin paikalleen. Irrota tulppa/mittatikku uudelleen, tarkasta, että öljypinnan korkeus on MAX- ja MIN- merkkien välissä, lisää öljyä tarvittaessa. Jos öljymäärän tarkastus tehdään heti moottorin sammuttamisen jälkeen eli kuumalla moottorilla, öljymäärän mittaus antaa öljyn todellista pinnantasoa matalamman tuloksen; ennen tarkastusta moottorin on oltava vähintään 10 minuuttia sammutettuna, jotta öljy ehtii valua alas öljytilaan. Moottoriöljyn lisääminen Lisää öljyä tarpeen mukaan täyttöaukosta, mutta varo ylitäyttöä MAX-ylärajamerkin yläpuolelle, sillä liiallinen öljymäärä on moottorille vahingollista. Mikäli lisäät öljyä vahingossa liikaa, ime sitä täyttöaukon kautta pois esimerkiksi injektioruiskun avulla. MAXja MIN-merkkien välinen öljytilavuus on noin 0,4 l. Määräaikaishuoltotaulukon öljyn tarkastusväli on km. Voit jättää moottoriöljyt valtuutetun Gilera-huoltoliikkeen tarkastettavaksi ja lisättäväksi. 37

38 3 HUOLTO 38 Öljynpaineen varoitusvalo (riittämätön öljynpaine) Mittaritaulussa on öljynpaineen varoitusvalo, joka syttyy (toimintatesti) kytkettäessä sytytysvirta päälle ON ja sammuu pian moottorin käynnistämisen jälkeen, jos öljynpaine on riittävä. Jos varoitusvalo syttyy jarrutettaessa, joutokäynnillä tai kaarteisiin kallistettaessa, on moottoriöljyn määrä tarkastettava. Jos varoitusvalo syttyy, vaikka öljymäärä on riittävä, vie skootteri valtuutetun Gilera-huoltoliikkeen tarkastettavaksi ja korjattavaksi. Öljynvaihto (03_03, 03_04) Moottoriöljy ja öljynsuodatin on vaihdettava ensimmäisten ajokilometrin jälkeen. Normaali öljynvaihtoväli on km (ks. huoltovälitaulukko). Voit jättää moottoriöljyt valtuutetun Gilera-huoltoliikkeen vaihdettavaksi. Käytä ennen moottoriöljyn tyhjennystä moottori lämpimäksi, koska lämpimänä öljy on paremmin juoksevaa ja lisäksi kaikki epäpuhtaudet poistuvat tällöin tarkemmin öljyn mukana. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. Irrota moottoriöljyn täyttökorkki/mittatikku (A) ja puhdista se. Aseta sopiva astia öljyn tyhjennystulpan alle ja irrota vauhtipyörän puolella oleva tyhjennystulppa (B). Anna öljyn valua ulos, kunnes sitä tulee enää tipoittain. Puhdista verkko- ja vaihda öljynsuodatin (C). Aseta sopiva astia alle ja kierrä vanha suodatin irti. Sivele uuden öljynsuodattimen O-rengastiivisteeseen ohut kerros öljyä ja kiristä se oikeaan momenttiinsa paikalleen. Puhdista öljyn tyhjennystulppa ja kiristä. Koska moottoriin jää jonkin verran vanhaa öljyä, kaada n. 1,5 l uutta öljyä hitaasti moottoriin. Käytä suosituksen mukaista öljyä. Kiinnitä täyttökorkki/ mittatikku (A). Käynnistä moottori hetkeksi ja sammuta. Tarkasta öljymäärä 5 minuutin kuluttua ja lisää öljyä tarvittaessa, varo ylitäyttöä MAX-ylärajamerkin yläpuolelle. Öljyn pinnan on

39 3 HUOLTO oltava ala- ja ylärajamerkkien välissä. Pinta ei saa pudota alarajamerkin alapuolelle, mutta varo myös ylitäyttöä ylärajamerkin yläpuolelle, sillä liiallinen öljymäärä on moottorille vahingollista. Mikäli lisäät öljyä vahingossa liikaa, ime sitä täyttöaukon kautta pois esimerkiksi injektioruiskun avulla. Öljynsuodatin on suositeltavaa vaihtaa jokaisen öljynvaihdon yhteydessä; puhdista myös tyhjennystulpan yhteydessä oleva verkkosuodatin. Ajaminen liian vähäisellä tai voiteluominaisuutensa menettäneellä, likaisella moottoriöljyllä nopeuttaa kulumista ja saattaa aiheuttaa moottorin tai vaihteiston vakavan vaurioitumisen. Väärän tyyppisen öljyn käyttö tai erilaisten öljyjen sekoittaminen keskenään lyhentää moottorin käyttöikää. Pelkkä öljyn lisäily määräaikaan suoritetun öljynvaihdon sijaan johtaa epäpuhtauksien kerääntymiseen öljyyn ja lopulta moottoririkkoon. Käytetty öljy on ongelmajätettä, jota ei saa kaataa maahan, vesistöön, viemäriin tms. Vie jäteöljy kuntasi ongelmajätteiden keräyspaikkaan tai Gilera-huoltoliikkeeseen. Käytä öljynvaihdossa ja -lisäyksissä suosituksen mukaista SAE 5W-40 moottoriöljyä. 39

40 3 HUOLTO 40 Takanavan öljy (03_05, 03_06) Varmista, että takanavassa on öljyä. Öljytilavuus on noin 0,25 l. Käytä API GL4-vaatimukset täyttävää SAE 80W/90-öljyä, ks. öljysuositussivu. Suorita takanavan öljymäärän tarkastus seuraavasti: 1. Nosta skootteri tasaisella alustalla keskiseisontatukensa varaan. 2. Irrota öljyn mittatikku (A), pyyhi kuivaksi sopivaan räsyyn ja kierrä kiinni takaisin paikalleen. 3. Irrota mittatikku uudelleen, tarkasta, että öljypinnan korkeus on toiseksi alimman merkin kohdalla, lisää öljyä tarvittaessa. 4. Kierrä mittatikku takaisin paikalleen. Ajaminen liian vähäisellä tai voiteluominaisuutensa menettäneellä, likaisella öljyllä nopeuttaa kulumista ja saattaa aiheuttaa liukupintojen vakavan vaurioitumisen. Käytetty öljy on ongelmajätettä, jota ei saa kaataa maahan, vesistöön, viemäriin tms. Vie jäteöljy kuntasi ongelmajätteiden keräyspaikkaan tai Gilera-huoltoliikkeeseen. Suosittelemme takanavan öljynvaihdon jättämistä valtuutetun Gilera-huoltoliikkeen vaihdettavaksi. VAROITUS Pelkkä öljyn lisäily määräaikaan suoritetun öljynvaihdon sijaan johtaa epäpuhtauksien kerääntymiseen öljyyn ja lopulta laiterikkoon. Liian suuri takanavan öljymäärä saattaa aiheuttaa öljyvuodon ja liata moottorin ja takapyörän. Varo läikyttämästä takanavan öljyä takajarrulevylle.

41 3 HUOLTO Suosittelemme takanavan öljynvaihdon jättämistä valtuutetun Gilera-huoltoliikkeen suoritettavaksi. Käytä takanavan öljynvaihdossa ja -lisäyksissä suosituksen mukaista öljyä. Renkaat ja vanteet (03_07) Tarkasta säännöllisesti (n. 500 km välein) sekä renkaiden kunto että rengaspaineet. Renkaiden kulutuspinta on varustettu kuluneisuuden osoittimella, jotka kulutuspinnan kuluessa tasolleen ilmaisevat renkaan vaihtotarpeen. Tarkasta myös, ettei renkaassa ole viiltoja, pullistumia ja epätasaista kulumista. Vaihdata vaurioitunut tai loppuun kulunut rengas ajoissa valtuutetussa Gilera-huollossa tai rengasliikkeessä, älä jää odottamaan renkaan puhkeamisen aiheuttamaa onnettomuutta. Rengaspaineet on mitattava, kun renkaat ovat kylmät. Väärät rengaspaineet nopeuttavat renkaiden kulumista ja heikentävät ajoturvallisuutta. Älä käytä muita kuin Gileran suosituksen mukaisia tubeless-renkaita. Älä vaihda rengaskokoa tai -tyyppiä suosituksen vastaiseen, sillä siitä voi olla seurauksena ajoominaisuuksien huononeminen ja turvallisuuden heikkeneminen. Noudata liikennelain määräyksiä renkaiden kulutuspinnan vähimmäissyvyydestä. VAROITUS Renkaan vaihdon tai paikkauksen jälkeen pyörä on aina syytä tasapainottaa. Kunnollinen tasapaino ja oikea rengaspaine ovat tärkeät sekä ajo-ominaisuuksien että renkaan tasaisen kulumisen kannalta. 41

42 3 HUOLTO Eturenkaat: Tubeless 120/70-12, 51S tai 51P Takarengas: Tubeless 140/70-14, 68S tai 68P Eturenkaiden rengaspaine: 1,6 bar yksin ajettaessa 1,8 bar matkustajan tai kuorman kanssa ajettaessa Takarenkaan rengaspaine: 2,4 bar yksin ajettaessa 2,6 bar matkustajan tai kuorman kanssa ajettaessa Sytytystulppa (03_08, 03_9) Moottori on varustettu 2 sytytystulpalla. Irrota vasemmanpuoleisessa kylkikatteessa oleva sytytystulpan suojalevyn kiinnitysruuvi (A), paina ruuvitaltan kärki suojalevyn takaosassa olevaan uraan ja paina varovasti levy irti. Irrota/ kiinnitä sytytystulppa seuraavasti: 1. Irrota tulpanhattu (B) sytytystulpasta. 2. Kierrä tulppa irti toimitusvarusteisiin kuuluvalla tulppa-avaimella. 3. Tulppaa kiinnittäessäsi varmista, että se on oikein kierteillään, ja kierrä sormin kiinni. 4. Kun olet sormin kiertänyt sytytystulpan tiivisterengastaan myöten tiukasti paikalleen, tee kiristys lopputiukkuuteen tulppa-avaimella. 5. Kiinnitä tulpan hattu (B) paikalleen. 6. Kiinnitä muut irrottamasi osat käännetyssä irrotusjärjestyksessään (varmista, että suojalevyn kohdistuskynnet tulevat hahloihinsa). 42

43 3 HUOLTO VAROITUS Varo polttamasta itseäsi kuumaan moottoriin tai pakoputkeen tulppaa vaihtaessasi, odota kunnes moottori on jäähtynyt. Vaihda tulppa suositelluin km määrävälein (ks. Määräaikaishuollot ). Käytä yksinomaan suositeltua sytytystulppaa (vakavan moottorivaurion vaara). Huom.: Muun tyyppistä tai lämpöarvoltaan väärää tulppaa (ks. kappale Tekniset tiedot ) ei pidä käyttää, vaikka se sinänsä sopisikin kierteille, väärä tulppa saattaa aiheuttaa moottorivaurion, radiohäiriöitä, epätasaista tyhjäkäyntiä tms. Vakiotulppa NGK CR7EKB Sytytystulpan elektrodiväli 0,7-0,9 mm Ilmanpuhdistin (03_10) Ilmanpuhdistimen suodatinelementti irrotetaan ja puhdistetaan seuraavasti: Irrota ilmansuodattimen kotelon kannen kiinnitysruuvit (A, 9 kpl) ja kansi (B). Irrota ilmanpuhdistimen suodatinelementti. 1. Täytä sopivan kokoinen astia saippuapohjaisella pesuliuottimella. Upota sen jälkeen suodatinelementti puhdistusaineeseen muutamia kertoja, kunnes elementti on täysin puhdas. 2. Kuivaa puhdistettu suodatinelementti ensin paineilmalla ja puristele räsyllä kuivaksi kämmenten välissä. Älä taita tai kierrä suodatinelementtiä, jottei se repeydy. Tarkasta vaahtomuovinen suodatinelementti huolellisesti sekä ennen puhdistusta että sen jälkeen. Mikäli havaitset vaurioita, on elementti vaihdettava uuteen. 3. Upota sen jälkeen vaahtomuovielementti suodatinöljyllä täytettyyn astiaan ja puristele ylimääräinen öljy suodatinelementistä kämmenten välissä. 4. Puhdista ilmansuodattimen sisäosat puhtaalla, nukkaamattomalla räsyllä. Aseta suodatinelementti huolellisesti koteloonsa ja varmista, että tiiviste on koko matkaltaan elementissä kiinni. Kiinnitä irrottamasi osat käännetyssä irrotusjärjestyksessä. 43
