1 3D kaupunkitietomallihanke Enni Airaksinen / Kari Kaisla / Jarmo Suomisto

2 Miksi 3D? Helsingin kaupunki / 3D kaupunkitietomallihanke

3 Because essential information is lost Helsingin kaupunki / 3D kaupunkitietomallihanke

4 3D data have the potential to generate $13 billion in new benefits annually. Snyder, GI, 2012, The 3D Elevation Program Summary of Program Direction U.S. Geological Survey (Fact Sheet )

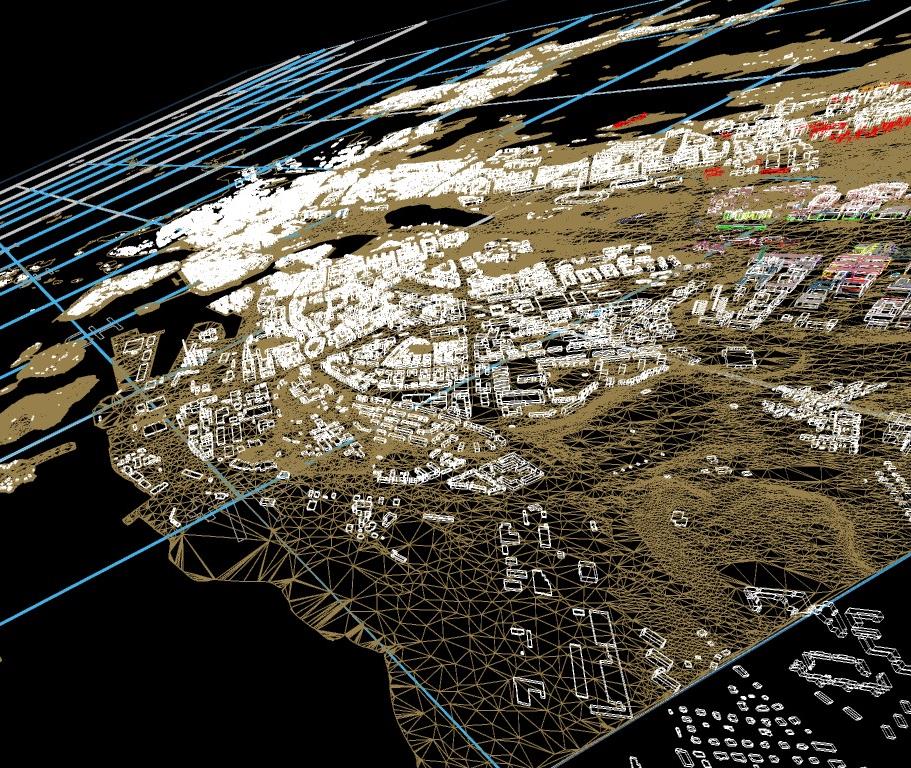

5 3D data of Helsinki since 1985 Helsingin kaupunki / 3D kaupunkitietomallihanke

6 1999 Kamppi-Töölö 3D-simulator LOD 2 + new developments 3D-model + game engine [RealiMation] Real-time simulator in exhibitions Jarmo Suomisto / City of Helsinki / 3D City Information Model

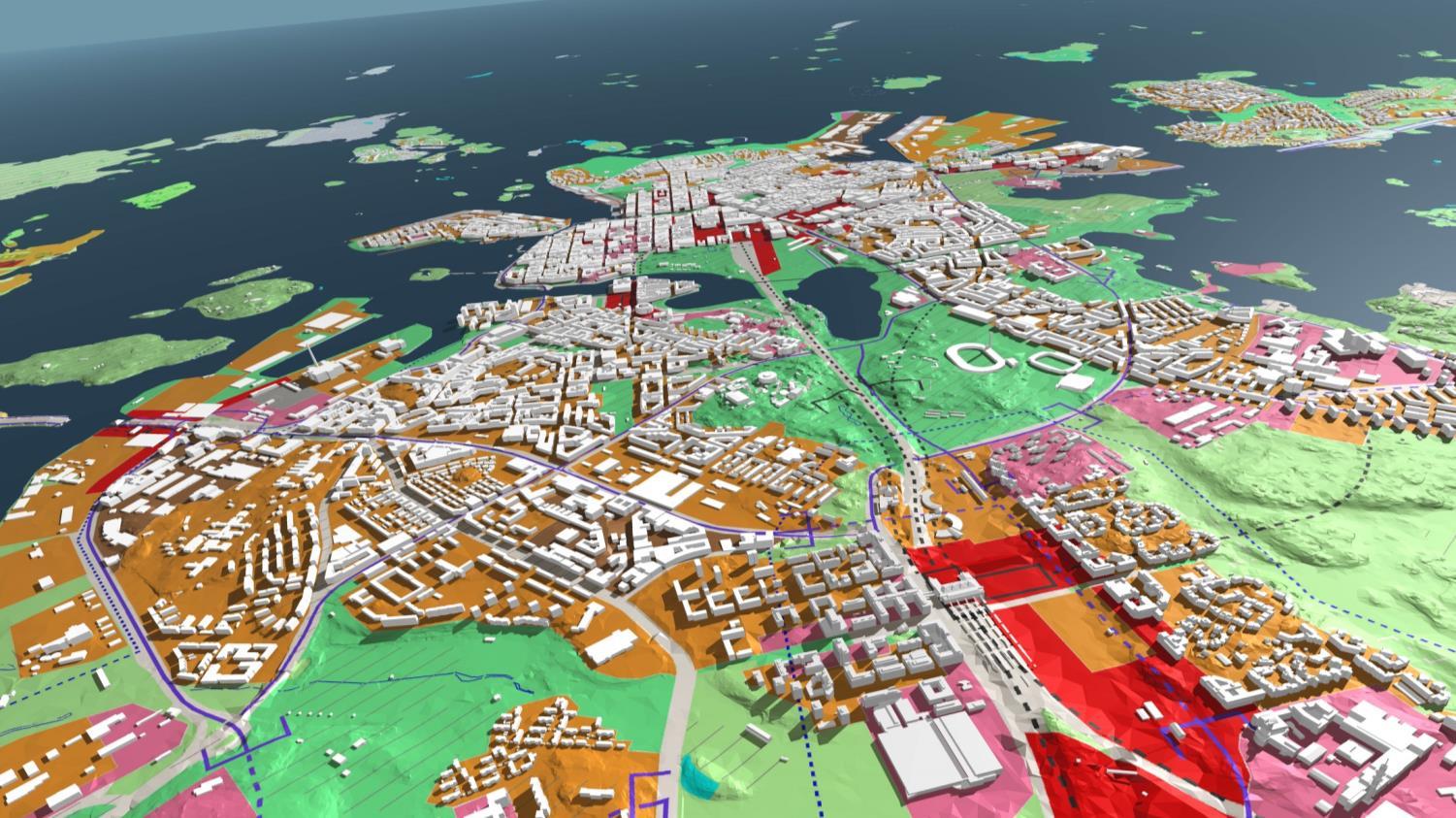

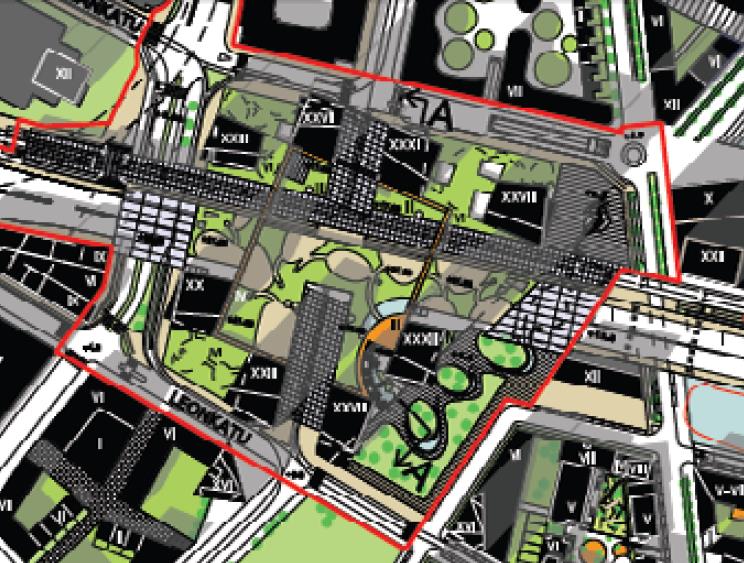

7 Master Plan 2002 Helsingin kaupunki / 3D kaupunkitietomallihanke

8 2003 Pasila 3D model Design alternatives Real-time-simulator Jarmo Suomisto / City of Helsinki / 3D City Information Model

9 GEOMETRY MODEL? INFORMATION MODEL?

10 10% 90% Geometriamalli CityGML 3D-tietomalli Geometria Ulkoasu /tekstuuri / materiaali CityGML avoin tietomalli OGC globaali standardi Metatiedot Semantiikka Level of Detail tarkkustasot 0-5 Application Domain Extensions/ADE Oppiva malli / rikastuva tieto Helsingin kaupunki / 3D kaupunkitietomallihanke

11 Standards and parachutes work best when they are open!

12 CityGML World Map

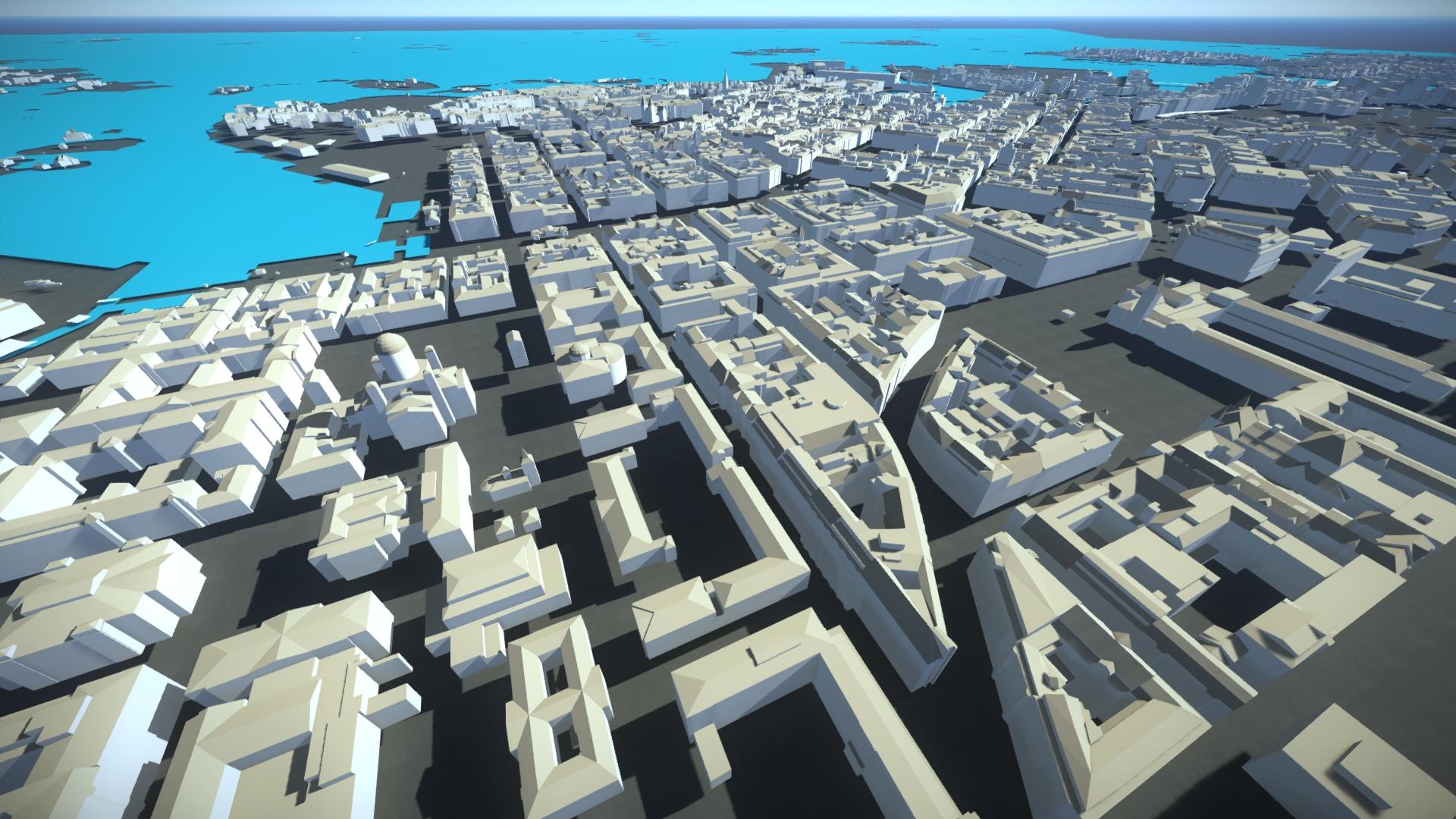

13 ICT-kehityshanke Monikäyttöiset mallit koko kaupungin alueesta Teksturoitu semanttinen tietomalli / CityGML Mesh-malli [OBJ / 3MX / S3C / KML] MINECRAFT-Helsinki Kaupunkimallit myös avoimena datana Tietopalvelu avataan marraskuussa 2016 Hyötykäytön pilottiprojektit yhteistyössä mm. Helsingin Yliopisto Aalto-yliopisto Tampereen Teknillinen Yliopisto Technische Universität München EU/Climate-KIC / Low Carbon City Lab Kaupunkimalliverkosto Hampuri / Helsinki / Rotterdam / Singapore / Wien KSV / KV / HKR / Aluerakentaminen Projektipäälliköt kari.kaisla@hel.fi jarmo.suomisto@hel.fi

14 Raw data Point clouds Building footprints +DTM Oblique photos Helsinki data maintenance Laser scanning + oblique photos Geometry + semantics Textures 3D-spatial data infra Textured LOD2 Helsinki users CityGML datamodel DB schema 3D web services 3D Open data Registers + GIS data A B C City residents Developers Jarmo Suomisto / City of Helsinki / 3D City Information Model

15 TIEDONKERUU RAAKADATA MALLIT PISTEPILVET 2015 LAS-ASPRS-20pist./m 2-1Tt ORTO- ja VIISTOKUVAT kpl / 10 Tt Orto, nadiiri (RGB, CIR), viisto Keilaus ja ilmakuvaus touko-heinäkuu 2015 Koko Helsinki, n. 400km 2 Kuntaliiton tarjouspyyntöpohjat soveltaen 3Dkaupunkitietomallinnusta (LoD2) varten Mittausluokka 1e GNSS/INS Maastomittaukset, kaupunki Keilaus Kaupunkimallin geometria (rakennukset, maasto, puut) ASPRS-luokitus Tiheys 20 pistettä/m 2 Lentokorkeus 475m/530m Sivupeitto 50%, avauskulma 35 o Kuvaus Kaupunkimallin teksturointi, verkkomalli, viistokuvapalvelu Viiden kameran järjestelmä (Microsoft Osprey, mittakamera) Nadiiri (RGB, CIR) ja neljä viistokameraan Lentokorkeus 1370m Maastoresoluutio n. 10cm Sivupeitto 65%, pituuspeitto 80% Rajoitukset Sää, lennonjohto, aluevalvontalaki, Helsinki 3D-tietomallihanke Kari Kaisla / Jarmo Suomisto

16 CityGML Levels of Detail 70% Helsingin kaupunki / 3D kaupunkitietomallihanke

17

18

19

20 Mesh-model Helsingin kaupunki / 3D kaupunkitietomallihanke

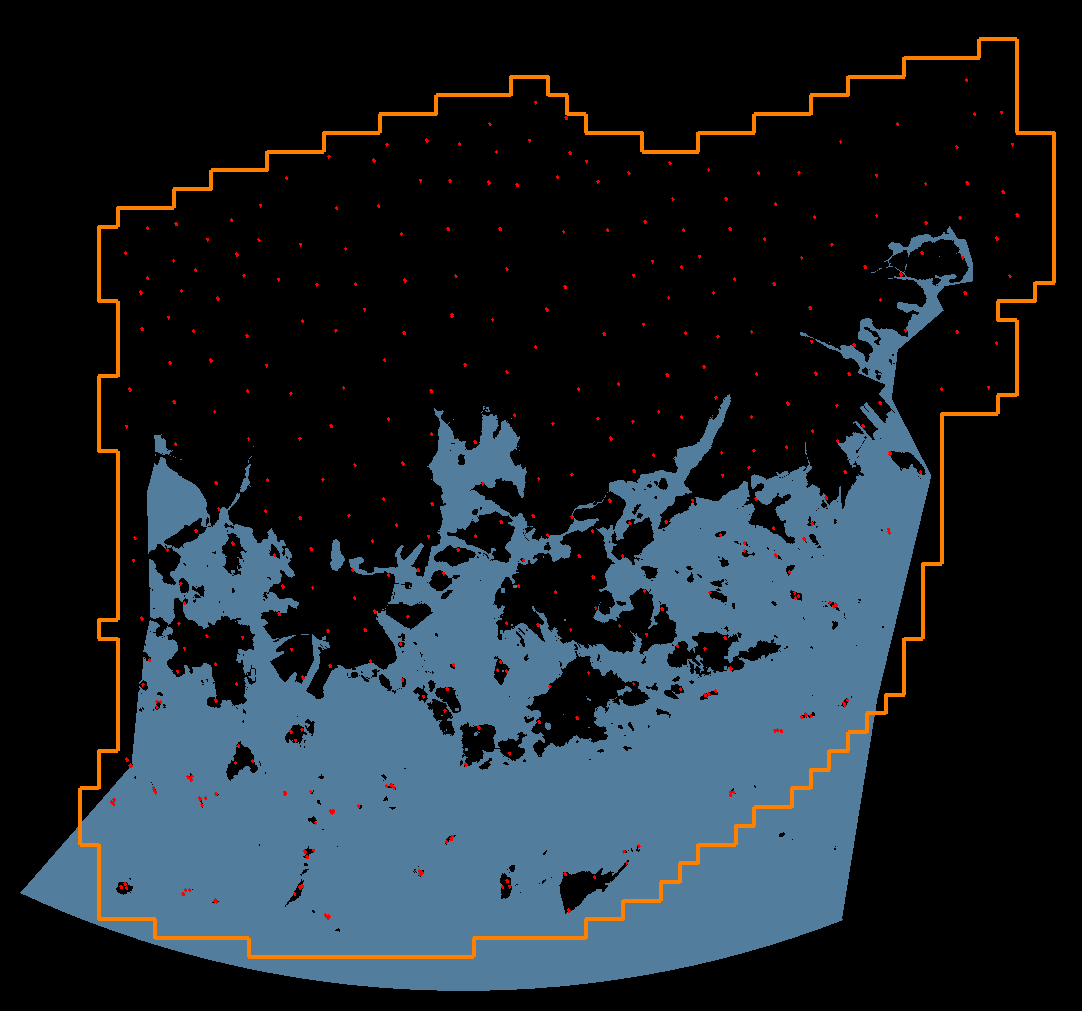

21 Tukipisteet

22

23

24 Helsingin kaupunki / 3D kaupunkitietomallihanke

25 MATURITY GIS Helsinki BIM / FIN 3D CityGML HKI KUILU! ADOPTATION Helsingin kaupunki / 3D kaupunkitietomallihanke

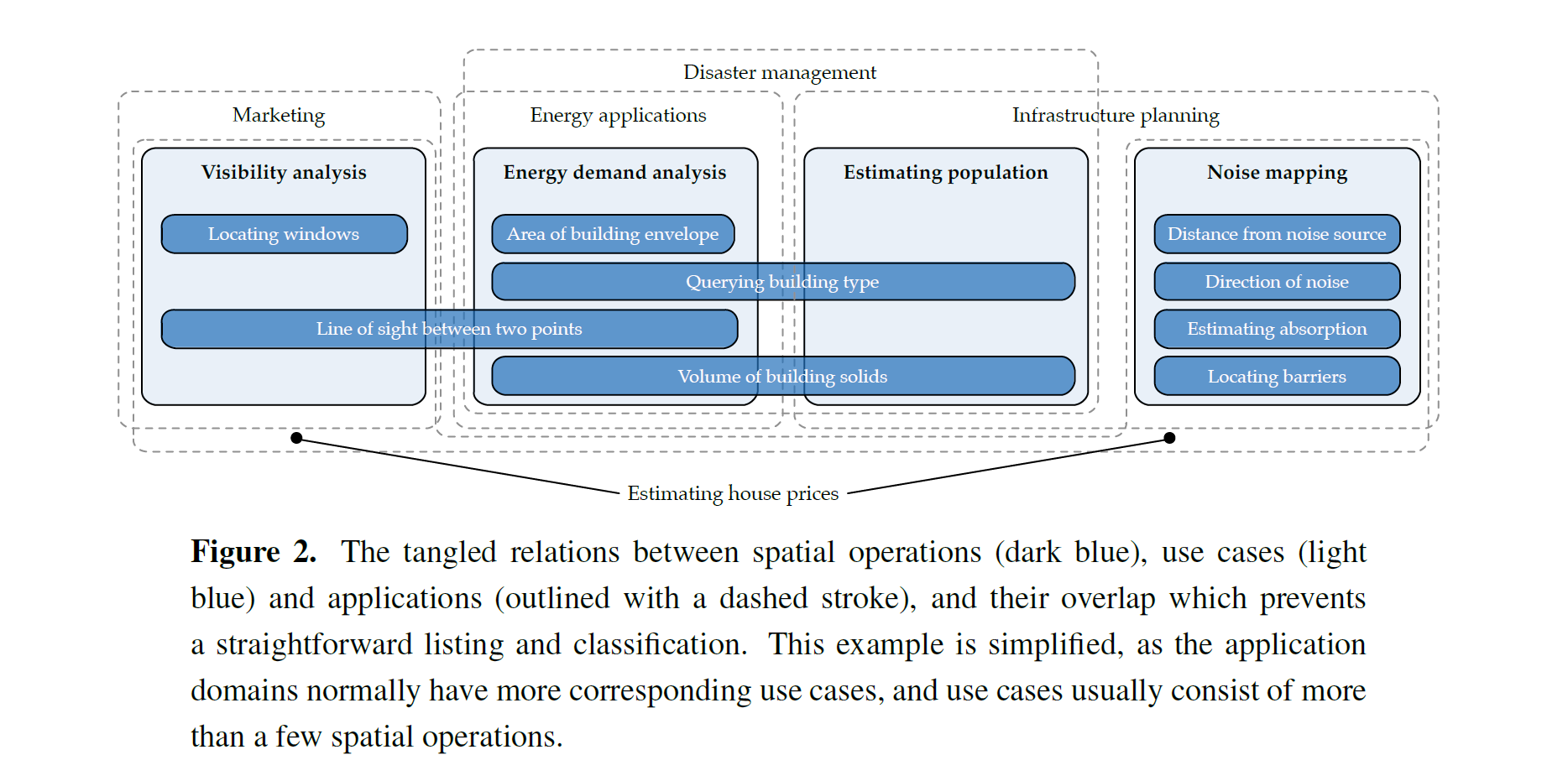

26 Use of 3D City Models at least 29 use cases that are a part of more than 100 applications

27 Use of 3D City Models at least 29 use cases that are a part of more than 100 applications

28 IKG, Universität Bonn T-Mobile IGG, Universität Bonn ( Serious ) gaming Sony Corporation Rheinmetall Defence Electronics

29

30 Helsingin kaupunki / 3D kaupunkitietomallihanke

31 Helsingin kaupunki / 3D kaupunkitietomallihanke

32 Helsingin kaupunki / 3D kaupunkitietomallihanke

33 Helsingin kaupunki / 3D kaupunkitietomallihanke

34 Helsingin kaupunki / 3D kaupunkitietomallihanke

35 Helsingin kaupunki / 3D kaupunkitietomallihanke

36

37

38

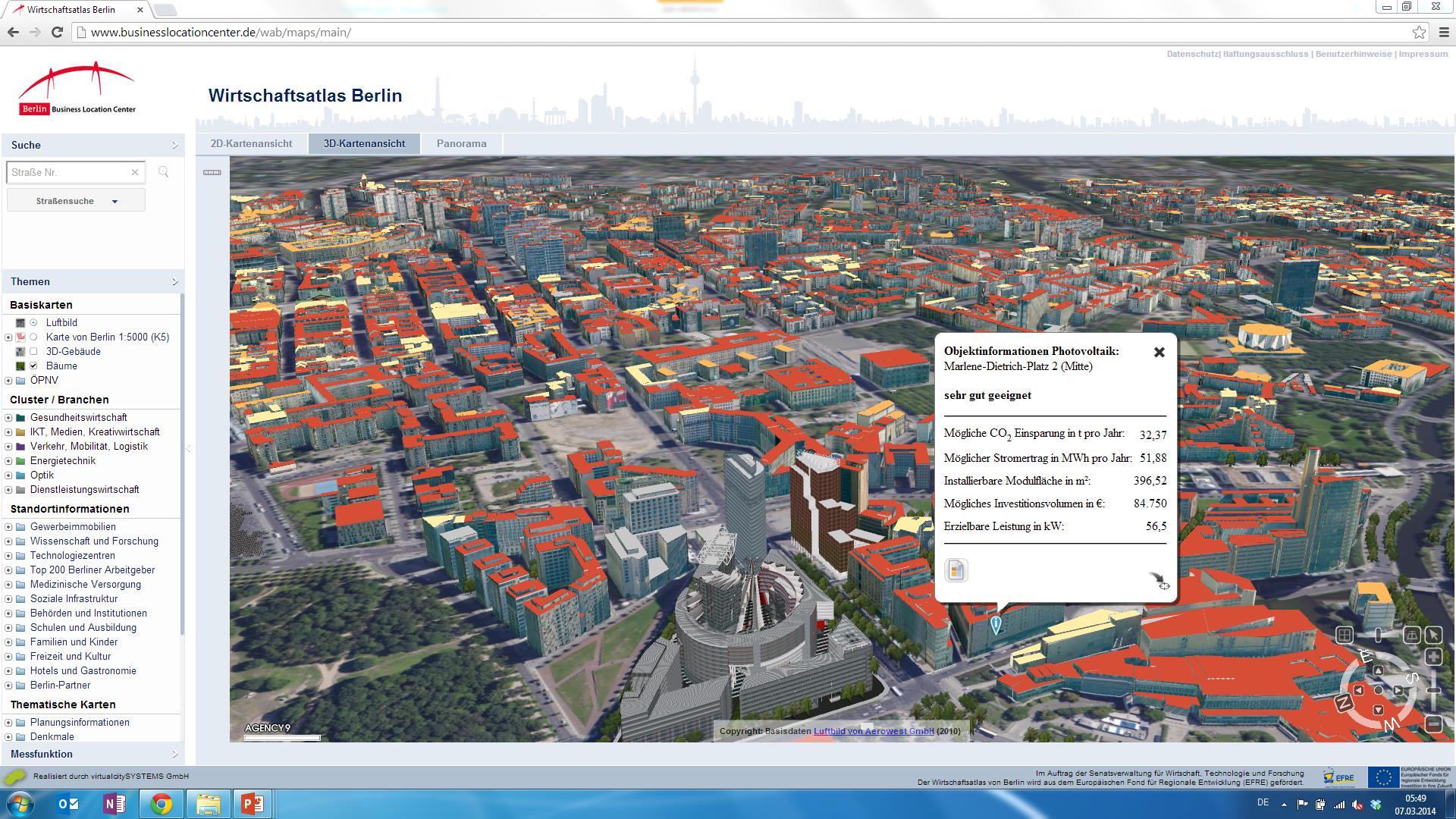

39 Economic Atlas Berlin 39 CityGML - Urban Information Modelling Source:

40

41 Data integration: power of 3D! Smart cities: The city knows what is happening where

42 3D-tietomalli yhteistyön ja tiedonjaon alustana Navigaatio Reitit (Äly)liikenne Elinkeinoelämä Palvelusijoitus Markkinointi Asiakasvirrat Matkailu Tapahtumat Tiedotus (Serious) Gaming Oppiminen Tutkimus 3D TIETOMALLI CityGML AVOIN DATA Palvelukehitys Tuotekehitys 3D Verkkopalvelut Vuorovaikutus Yhteistyöfoorumit Arkkitehtuuri Kaupunkisuunnittelu Päätöksenteko Urban OS Smart City Sensorit Big Data Simulaatiot Analyysit Poikkeustilanteet Infrastruktuurin Suunnittelu Rakentaminen Ylläpito Helsingin kaupunki / 3D kaupunkitietomallihanke

43 entä 3D läpimurto? Technology is the answer but what was the question? Cedric Price 1966 Helsingin kaupunki / 3D kaupunkitietomallihanke

44 Kestävä 3D-tietoinfrastruktuuri edellyttää: 3D dataa, enemmän kuin WOW! Standardisointia Validointia Kansainvälistä yhteistyötä 3D DATAN INTEGRAATIO ON TARKEIN! GIS / INFRA / BIM Pinnalla ja pinnan alla Yli toimialarajojen Helsingin kaupunki / 3D kaupunkitietomallihanke

45 3D lainsäädäntö 3D standardit 3D perusdata 3D datan saatavuus ja jakelu 3D ja turvallisuus 3D hankinta 3D kaupunkisuunnittelu 3D ympäristö 3D energia 3D rakennukset ja rakenteet 3D ja infrasruktuuri 3D pelit 3D maaperä 3D arkeologia Helsingin kaupunki / 3D kaupunkitietomallihanke 3D tutkimus ja koulutus

46 Kiitos mielenkiinnosta! 3D kaupunkitietomallihanke
