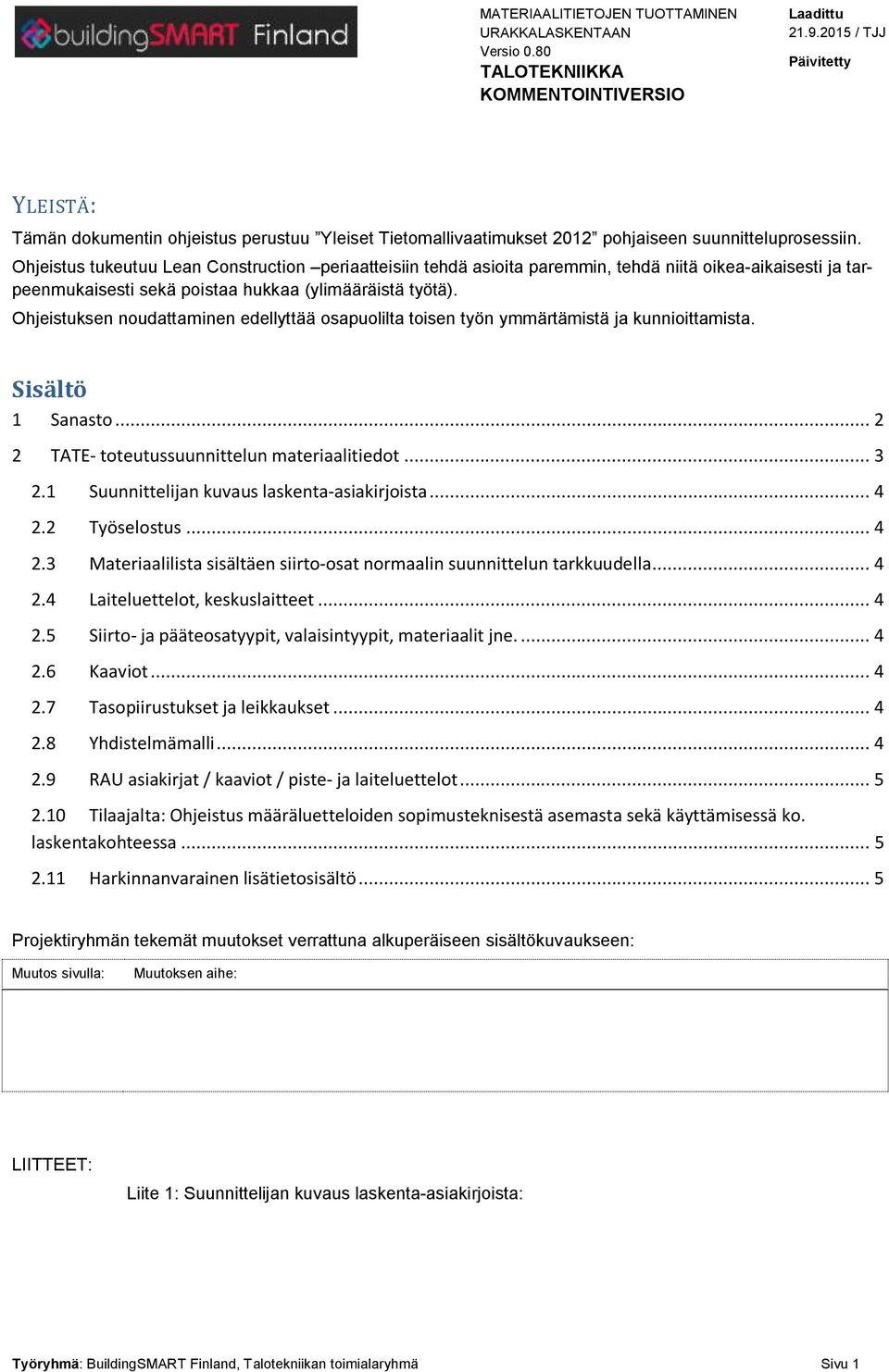

1 YLEISTÄ: Tämän dokumentin ohjeistus perustuu Yleiset Tietomallivaatimukset 2012 pohjaiseen suunnitteluprosessiin. Ohjeistus tukeutuu Lean Construction periaatteisiin tehdä asioita paremmin, tehdä niitä oikea-aikaisesti ja tarpeenmukaisesti sekä poistaa hukkaa (ylimääräistä työtä). Ohjeistuksen noudattaminen edellyttää osapuolilta toisen työn ymmärtämistä ja kunnioittamista. Sisältö 1 Sanasto TATE- toteutussuunnittelun materiaalitiedot Suunnittelijan kuvaus laskenta-asiakirjoista Työselostus Materiaalilista sisältäen siirto-osat normaalin suunnittelun tarkkuudella Laiteluettelot, keskuslaitteet Siirto- ja pääteosatyypit, valaisintyypit, materiaalit jne Kaaviot Tasopiirustukset ja leikkaukset Yhdistelmämalli RAU asiakirjat / kaaviot / piste- ja laiteluettelot Tilaajalta: Ohjeistus määräluetteloiden sopimusteknisestä asemasta sekä käyttämisessä ko. laskentakohteessa Harkinnanvarainen lisätietosisältö... 5 Projektiryhmän tekemät muutokset verrattuna alkuperäiseen sisältökuvaukseen: Muutos sivulla: Muutoksen aihe: LIITTEET: Liite 1: Suunnittelijan kuvaus laskenta-asiakirjoista: Työryhmä: BuildingSMART Finland, Talotekniikan toimialaryhmä Sivu 1

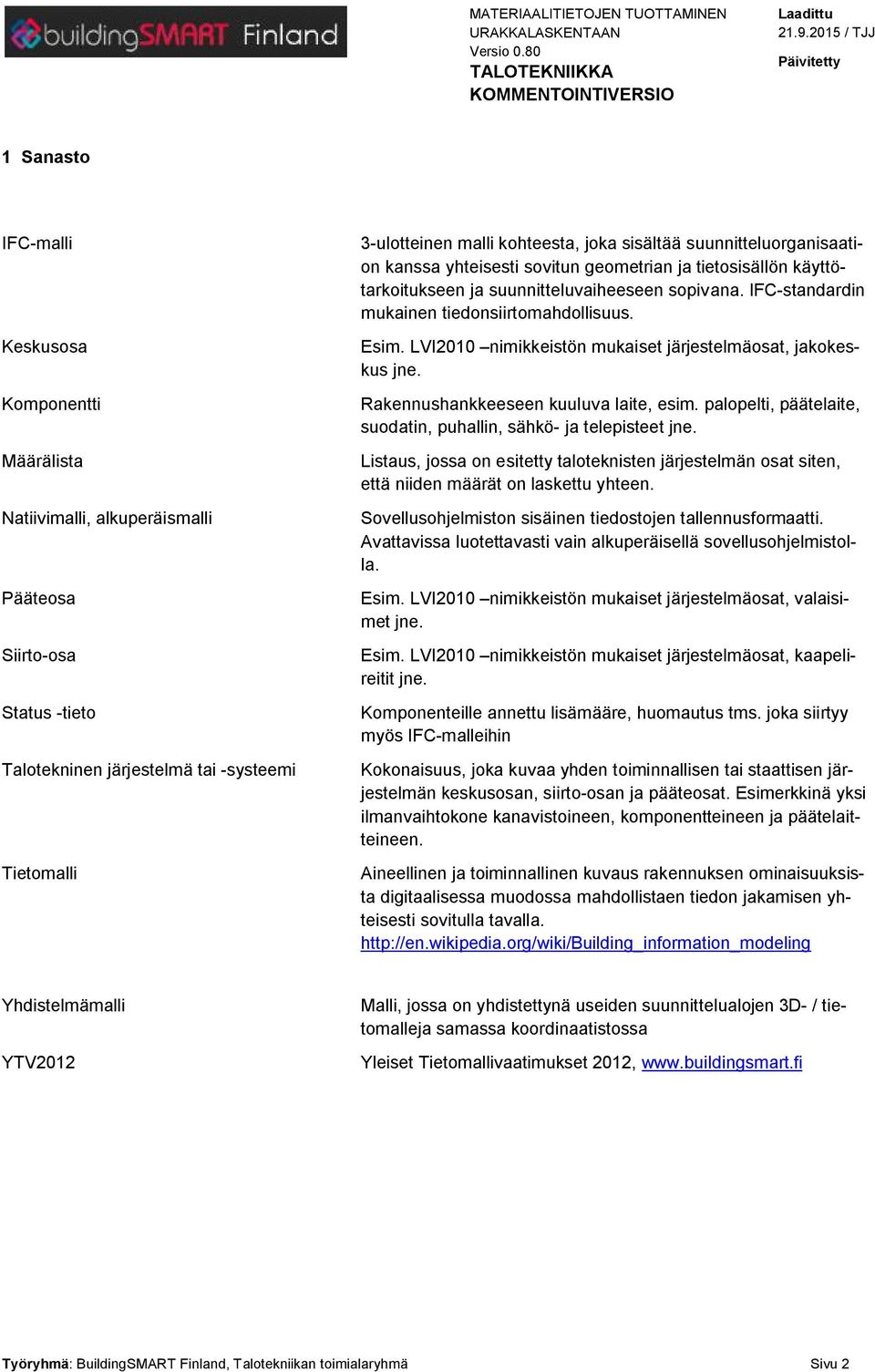

2 1 Sanasto IFC-malli Keskusosa Komponentti Määrälista Natiivimalli, alkuperäismalli Pääteosa Siirto-osa Status -tieto Talotekninen järjestelmä tai -systeemi Tietomalli 3-ulotteinen malli kohteesta, joka sisältää suunnitteluorganisaation kanssa yhteisesti sovitun geometrian ja tietosisällön käyttötarkoitukseen ja suunnitteluvaiheeseen sopivana. IFC-standardin mukainen tiedonsiirtomahdollisuus. Esim. LVI2010 nimikkeistön mukaiset järjestelmäosat, jakokeskus jne. Rakennushankkeeseen kuuluva laite, esim. palopelti, päätelaite, suodatin, puhallin, sähkö- ja telepisteet jne. Listaus, jossa on esitetty taloteknisten järjestelmän osat siten, että niiden määrät on laskettu yhteen. Sovellusohjelmiston sisäinen tiedostojen tallennusformaatti. Avattavissa luotettavasti vain alkuperäisellä sovellusohjelmistolla. Esim. LVI2010 nimikkeistön mukaiset järjestelmäosat, valaisimet jne. Esim. LVI2010 nimikkeistön mukaiset järjestelmäosat, kaapelireitit jne. Komponenteille annettu lisämääre, huomautus tms. joka siirtyy myös IFC-malleihin Kokonaisuus, joka kuvaa yhden toiminnallisen tai staattisen järjestelmän keskusosan, siirto-osan ja pääteosat. Esimerkkinä yksi ilmanvaihtokone kanavistoineen, komponentteineen ja päätelaitteineen. Aineellinen ja toiminnallinen kuvaus rakennuksen ominaisuuksista digitaalisessa muodossa mahdollistaen tiedon jakamisen yhteisesti sovitulla tavalla. Yhdistelmämalli YTV2012 Malli, jossa on yhdistettynä useiden suunnittelualojen 3D- / tietomalleja samassa koordinaatistossa Yleiset Tietomallivaatimukset 2012, Työryhmä: BuildingSMART Finland, Talotekniikan toimialaryhmä Sivu 2

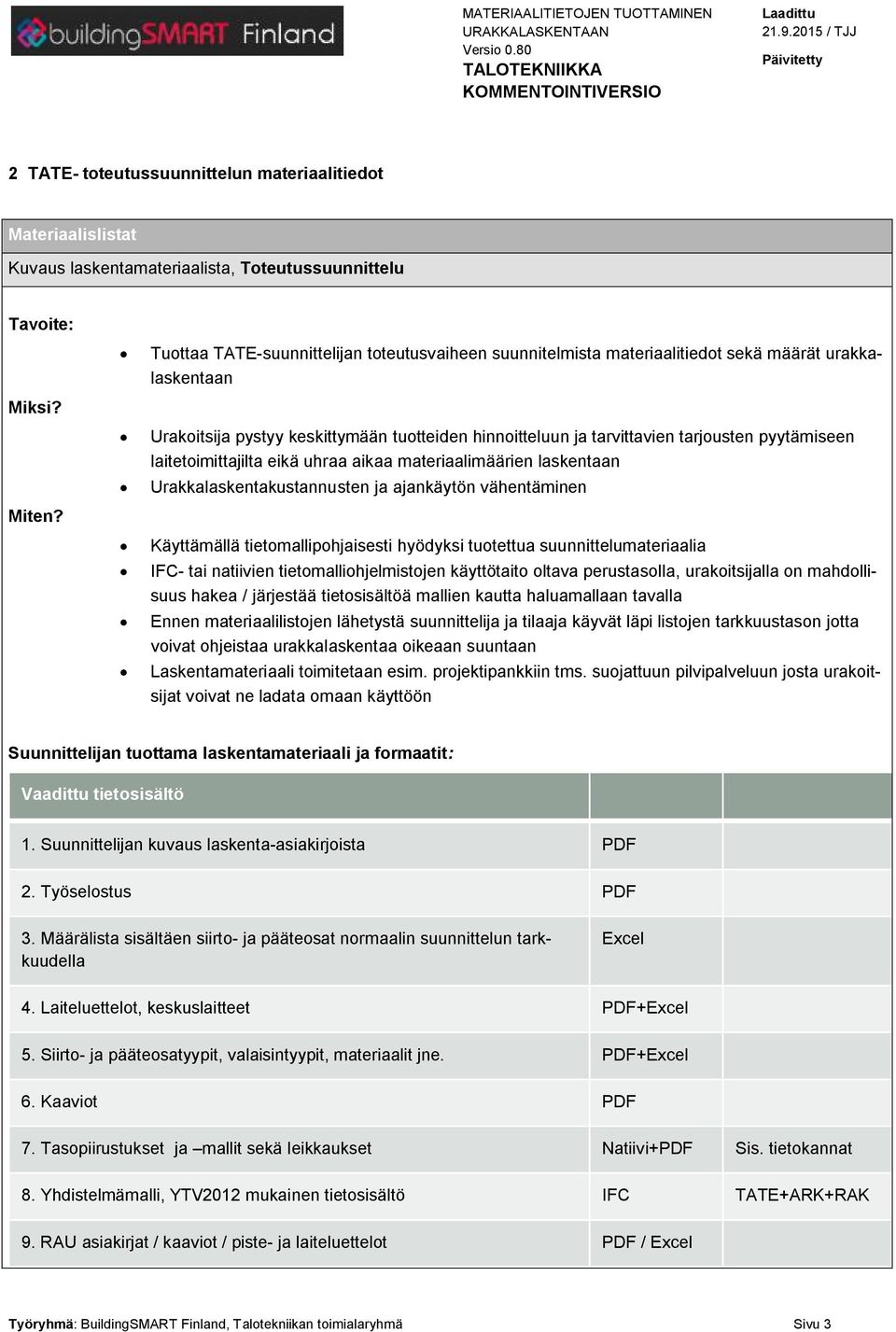

3 2 TATE- toteutussuunnittelun materiaalitiedot Materiaalislistat Kuvaus laskentamateriaalista, Toteutussuunnittelu Tavoite: Miksi? Miten? Tuottaa TATE-suunnittelijan toteutusvaiheen suunnitelmista materiaalitiedot sekä määrät urakkalaskentaan Urakoitsija pystyy keskittymään tuotteiden hinnoitteluun ja tarvittavien tarjousten pyytämiseen laitetoimittajilta eikä uhraa aikaa materiaalimäärien laskentaan Urakkalaskentakustannusten ja ajankäytön vähentäminen Käyttämällä tietomallipohjaisesti hyödyksi tuotettua suunnittelumateriaalia IFC- tai natiivien tietomalliohjelmistojen käyttötaito oltava perustasolla, urakoitsijalla on mahdollisuus hakea / järjestää tietosisältöä mallien kautta haluamallaan tavalla Ennen materiaalilistojen lähetystä suunnittelija ja tilaaja käyvät läpi listojen tarkkuustason jotta voivat ohjeistaa urakkalaskentaa oikeaan suuntaan Laskentamateriaali toimitetaan esim. projektipankkiin tms. suojattuun pilvipalveluun josta urakoitsijat voivat ne ladata omaan käyttöön Suunnittelijan tuottama laskentamateriaali ja formaatit: Vaadittu tietosisältö 1. Suunnittelijan kuvaus laskenta-asiakirjoista PDF 2. Työselostus PDF 3. Määrälista sisältäen siirto- ja pääteosat normaalin suunnittelun tarkkuudella Excel 4. Laiteluettelot, keskuslaitteet PDF+Excel 5. Siirto- ja pääteosatyypit, valaisintyypit, materiaalit jne. PDF+Excel 6. Kaaviot PDF 7. Tasopiirustukset ja mallit sekä leikkaukset Natiivi+PDF Sis. tietokannat 8. Yhdistelmämalli, YTV2012 mukainen tietosisältö IFC TATE+ARK+RAK 9. RAU asiakirjat / kaaviot / piste- ja laiteluettelot PDF / Excel Työryhmä: BuildingSMART Finland, Talotekniikan toimialaryhmä Sivu 3

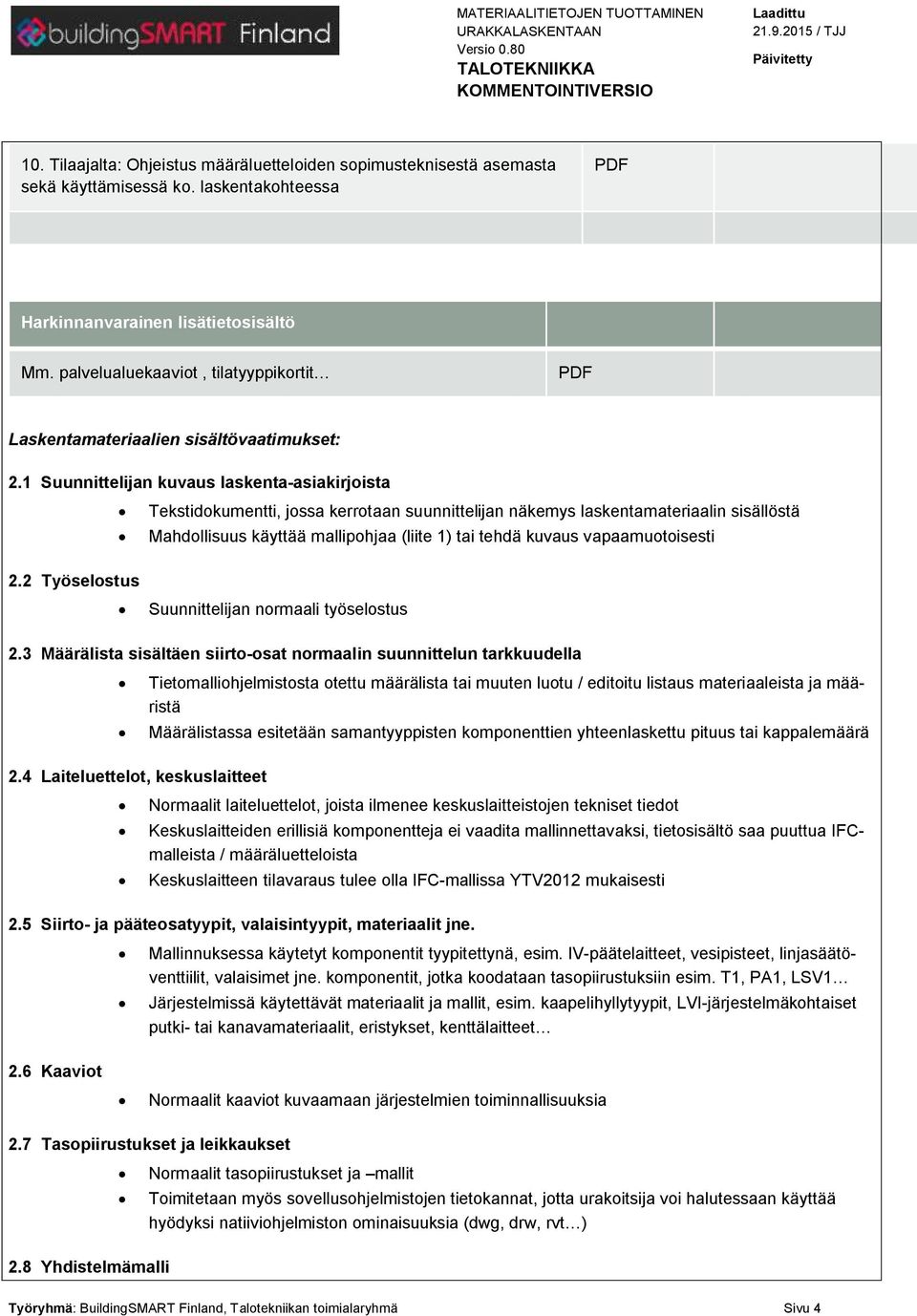

4 10. Tilaajalta: Ohjeistus määräluetteloiden sopimusteknisestä asemasta sekä käyttämisessä ko. laskentakohteessa PDF Harkinnanvarainen lisätietosisältö Mm. palvelualuekaaviot, tilatyyppikortit PDF Laskentamateriaalien sisältövaatimukset: 2.1 Suunnittelijan kuvaus laskenta-asiakirjoista Tekstidokumentti, jossa kerrotaan suunnittelijan näkemys laskentamateriaalin sisällöstä Mahdollisuus käyttää mallipohjaa (liite 1) tai tehdä kuvaus vapaamuotoisesti 2.2 Työselostus Suunnittelijan normaali työselostus 2.3 Määrälista sisältäen siirto-osat normaalin suunnittelun tarkkuudella Tietomalliohjelmistosta otettu määrälista tai muuten luotu / editoitu listaus materiaaleista ja määristä Määrälistassa esitetään samantyyppisten komponenttien yhteenlaskettu pituus tai kappalemäärä 2.4 Laiteluettelot, keskuslaitteet Normaalit laiteluettelot, joista ilmenee keskuslaitteistojen tekniset tiedot Keskuslaitteiden erillisiä komponentteja ei vaadita mallinnettavaksi, tietosisältö saa puuttua IFCmalleista / määräluetteloista Keskuslaitteen tilavaraus tulee olla IFC-mallissa YTV2012 mukaisesti 2.5 Siirto- ja pääteosatyypit, valaisintyypit, materiaalit jne. Mallinnuksessa käytetyt komponentit tyypitettynä, esim. IV-päätelaitteet, vesipisteet, linjasäätöventtiilit, valaisimet jne. komponentit, jotka koodataan tasopiirustuksiin esim. T1, PA1, LSV1 Järjestelmissä käytettävät materiaalit ja mallit, esim. kaapelihyllytyypit, LVI-järjestelmäkohtaiset putki- tai kanavamateriaalit, eristykset, kenttälaitteet 2.6 Kaaviot Normaalit kaaviot kuvaamaan järjestelmien toiminnallisuuksia 2.7 Tasopiirustukset ja leikkaukset Normaalit tasopiirustukset ja mallit Toimitetaan myös sovellusohjelmistojen tietokannat, jotta urakoitsija voi halutessaan käyttää hyödyksi natiiviohjelmiston ominaisuuksia (dwg, drw, rvt ) 2.8 Yhdistelmämalli Työryhmä: BuildingSMART Finland, Talotekniikan toimialaryhmä Sivu 4

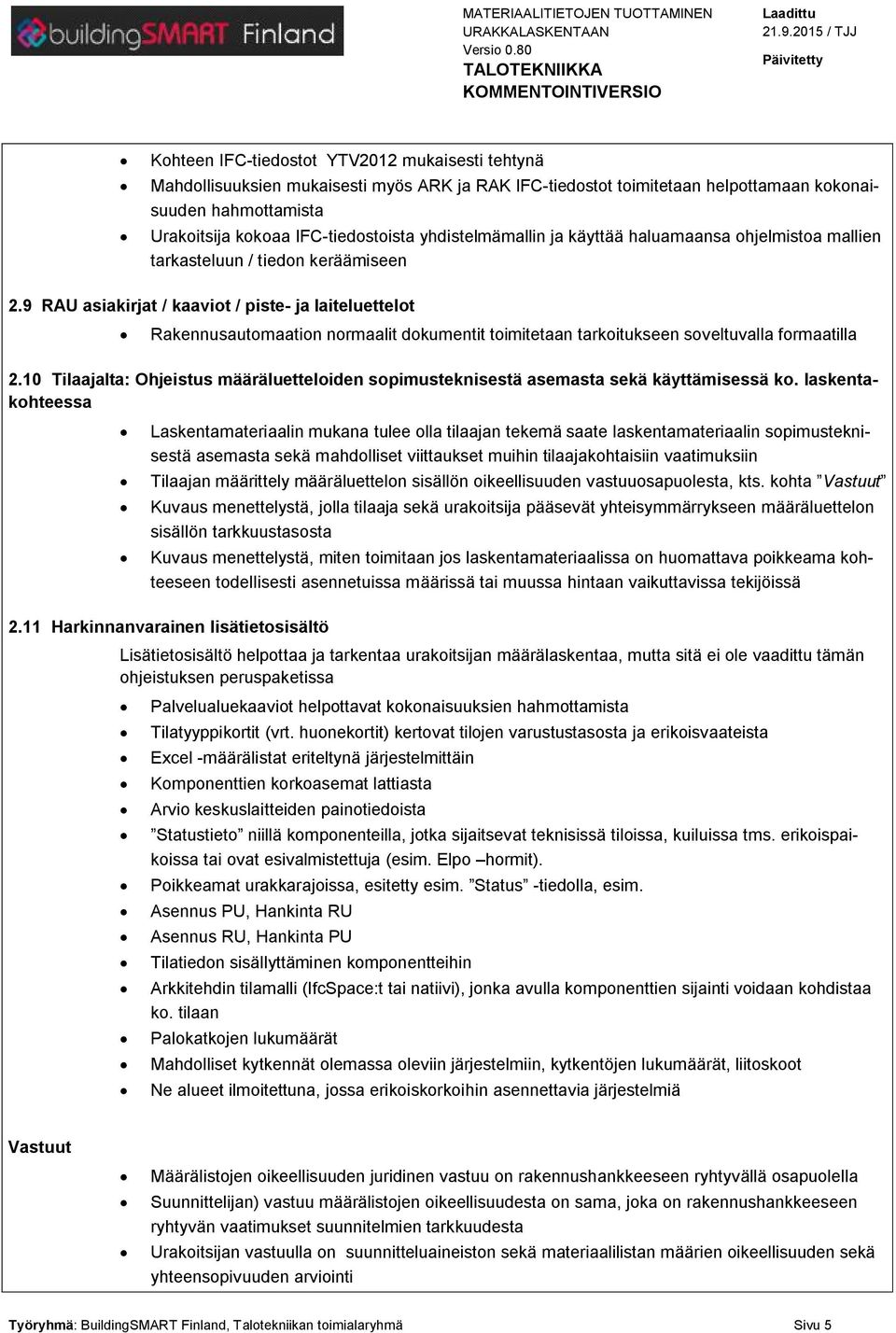

5 Kohteen IFC-tiedostot YTV2012 mukaisesti tehtynä Mahdollisuuksien mukaisesti myös ARK ja RAK IFC-tiedostot toimitetaan helpottamaan kokonaisuuden hahmottamista Urakoitsija kokoaa IFC-tiedostoista yhdistelmämallin ja käyttää haluamaansa ohjelmistoa mallien tarkasteluun / tiedon keräämiseen 2.9 RAU asiakirjat / kaaviot / piste- ja laiteluettelot Rakennusautomaation normaalit dokumentit toimitetaan tarkoitukseen soveltuvalla formaatilla 2.10 Tilaajalta: Ohjeistus määräluetteloiden sopimusteknisestä asemasta sekä käyttämisessä ko. laskentakohteessa Laskentamateriaalin mukana tulee olla tilaajan tekemä saate laskentamateriaalin sopimusteknisestä asemasta sekä mahdolliset viittaukset muihin tilaajakohtaisiin vaatimuksiin Tilaajan määrittely määräluettelon sisällön oikeellisuuden vastuuosapuolesta, kts. kohta Vastuut Kuvaus menettelystä, jolla tilaaja sekä urakoitsija pääsevät yhteisymmärrykseen määräluettelon sisällön tarkkuustasosta Kuvaus menettelystä, miten toimitaan jos laskentamateriaalissa on huomattava poikkeama kohteeseen todellisesti asennetuissa määrissä tai muussa hintaan vaikuttavissa tekijöissä 2.11 Harkinnanvarainen lisätietosisältö Lisätietosisältö helpottaa ja tarkentaa urakoitsijan määrälaskentaa, mutta sitä ei ole vaadittu tämän ohjeistuksen peruspaketissa Palvelualuekaaviot helpottavat kokonaisuuksien hahmottamista Tilatyyppikortit (vrt. huonekortit) kertovat tilojen varustustasosta ja erikoisvaateista Excel -määrälistat eriteltynä järjestelmittäin Komponenttien korkoasemat lattiasta Arvio keskuslaitteiden painotiedoista Statustieto niillä komponenteilla, jotka sijaitsevat teknisissä tiloissa, kuiluissa tms. erikoispaikoissa tai ovat esivalmistettuja (esim. Elpo hormit). Poikkeamat urakkarajoissa, esitetty esim. Status -tiedolla, esim. Asennus PU, Hankinta RU Asennus RU, Hankinta PU Tilatiedon sisällyttäminen komponentteihin Arkkitehdin tilamalli (IfcSpace:t tai natiivi), jonka avulla komponenttien sijainti voidaan kohdistaa ko. tilaan Palokatkojen lukumäärät Mahdolliset kytkennät olemassa oleviin järjestelmiin, kytkentöjen lukumäärät, liitoskoot Ne alueet ilmoitettuna, jossa erikoiskorkoihin asennettavia järjestelmiä Vastuut Määrälistojen oikeellisuuden juridinen vastuu on rakennushankkeeseen ryhtyvällä osapuolella Suunnittelijan) vastuu määrälistojen oikeellisuudesta on sama, joka on rakennushankkeeseen ryhtyvän vaatimukset suunnitelmien tarkkuudesta Urakoitsijan vastuulla on suunnitteluaineiston sekä materiaalilistan määrien oikeellisuuden sekä yhteensopivuuden arviointi Työryhmä: BuildingSMART Finland, Talotekniikan toimialaryhmä Sivu 5

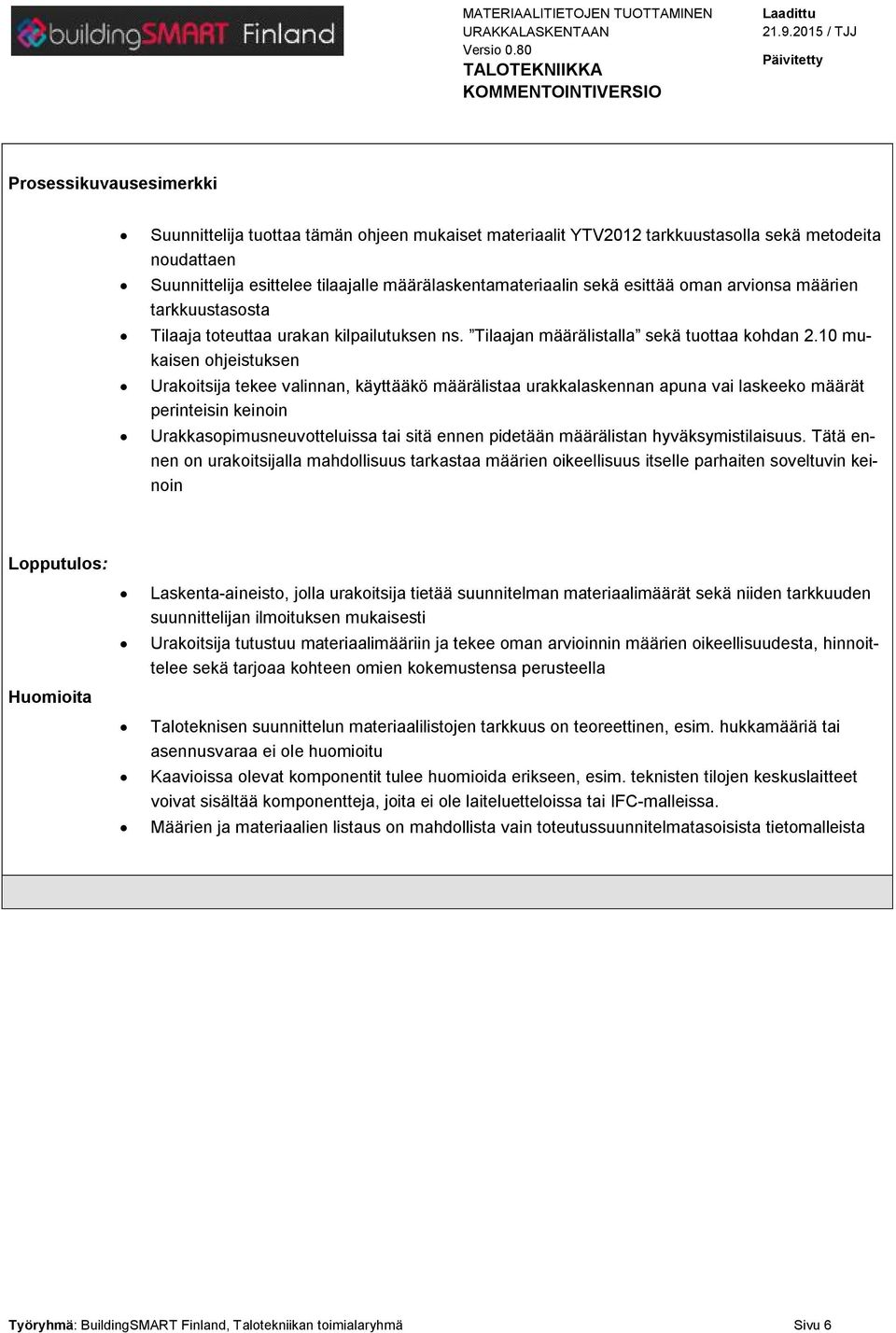

6 Prosessikuvausesimerkki Suunnittelija tuottaa tämän ohjeen mukaiset materiaalit YTV2012 tarkkuustasolla sekä metodeita noudattaen Suunnittelija esittelee tilaajalle määrälaskentamateriaalin sekä esittää oman arvionsa määrien tarkkuustasosta Tilaaja toteuttaa urakan kilpailutuksen ns. Tilaajan määrälistalla sekä tuottaa kohdan 2.10 mukaisen ohjeistuksen Urakoitsija tekee valinnan, käyttääkö määrälistaa urakkalaskennan apuna vai laskeeko määrät perinteisin keinoin Urakkasopimusneuvotteluissa tai sitä ennen pidetään määrälistan hyväksymistilaisuus. Tätä ennen on urakoitsijalla mahdollisuus tarkastaa määrien oikeellisuus itselle parhaiten soveltuvin keinoin Lopputulos: Huomioita Laskenta-aineisto, jolla urakoitsija tietää suunnitelman materiaalimäärät sekä niiden tarkkuuden suunnittelijan ilmoituksen mukaisesti Urakoitsija tutustuu materiaalimääriin ja tekee oman arvioinnin määrien oikeellisuudesta, hinnoittelee sekä tarjoaa kohteen omien kokemustensa perusteella Taloteknisen suunnittelun materiaalilistojen tarkkuus on teoreettinen, esim. hukkamääriä tai asennusvaraa ei ole huomioitu Kaavioissa olevat komponentit tulee huomioida erikseen, esim. teknisten tilojen keskuslaitteet voivat sisältää komponentteja, joita ei ole laiteluetteloissa tai IFC-malleissa. Määrien ja materiaalien listaus on mahdollista vain toteutussuunnitelmatasoisista tietomalleista Työryhmä: BuildingSMART Finland, Talotekniikan toimialaryhmä Sivu 6
