VANTAAN KAUPUNKI TEHTÄVÄKORTIT 1-4 Maankäytön, rakentamisen ja ympäristön toimiala Liite nro 1 Kuntatekniikan keskus 21.1.
|
|
- Lasse Ranta
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kuntatekniikan keskus (10) KORTTI NRO 1 UUDISRAKENTAMINEN / KADUT, AUKIOT, PUISTOT JA KÄYTÄVÄT TILAUSKÄYTÄNTÖ JA SUUNNITTELUAIKA Työ käsittää valaistussuunnitelman sekä siihen liittyvän sähkösuunnitelman laatimisen. Suunnitelman perusteella työ teetetään urakoitsijalla. Suunnitelmat tehdään tilaajan pyynnöstä. Vakiovarustuksella tehtävän valaistuksen ennakkosuunnitelma tulee tehdä kahden (2) viikon sisällä siitä kun suunnittelutyö on tilattu. Erikoiskohteista tilaaja kokoaa suunnitteluryhmän. Kohteen suunnitteluaikatauluista sovitaan silloin erikseen. Toteutussuunnitelman liitteineen tulee olla valmis neljän (4) viikon sisällä siitä kun suunnittelutyö on tilattu. TEHTÄVÄT TYÖVAIHEITTAIN Ennakkosuunnitelma Valaistustekninen suunnitelma (pyydettäessä mitoituslaskelmat). Valopisteiden tyypit voivat määräytyä yleissuunnitelman tai aluesuunnitelman mukaan tai tilaajan toimesta. Muutoin suunnittelija ehdottaa käytettävät tyypit. Käytettävistä valopisteiden tyypeistä tulee neuvotella tilaajan kanssa etukäteen. Suunnittelija tutustuu kohteeseen maastossa ja tarkastaa tilaajalta saadun verkkokartan paikkansapitävyyden. Mahdolliset puutteet ja virheet on ilmoitettava tilaajalle. Valopisteiden tyypit ja paikat tulee määritellä ao. suunnitelmakarttoihin, yleensä tasopiirustuksiin 1:500 tai 1:200. On tarkasti huomioitava nykyiset maanalaiset ja maanpäälliset rakennelmat ja johdot. Kun kyseessä on puistoon toteutettava valaistus, laatii valaistussuunnittelija toteutussuunnitelman yhteydessä taulukon, mistä ilmenee pylväiden paalulukemat (tai pylväsvälit) ja reunaetäisyydet.
2 Kuntatekniikan keskus (10) Laadittavat asiakirjat: - Uusista valopisteistä tehdään valopistekortti 1:50 tai 1:100, mistä ilmenee väri, pylväs-, valaisin- ja lampputyyppi. - Suunnitelmakartta, joka toimitetaan tilaajalle pääsääntöisesti sähköisesti (micro-station) tai poikkeustapauksissa tilaajan esittämässä muodossa esimerkiksi paperikopiona. - Mitoituslaskelmat ja elinkaarilaskelmat pyydettäessä. Toteutussuunnitelma Tehdään ennakkosuunnitelman pohjalta katukohtaisesti. Kaapeleiden, pylväiden ja suojaputkien ym. laitteiden tarkka sijoitus esitetään suunnitelmakartoilla 1:500. Laaditaan sähkötekninen suunnitelma, joka sisältää kuormituslaskennan, oikosulkulaskennan, kaapeloinnin sekä tarvittaessa valaistuskeskuskaavion. Uusi valaistuskeskus saattaa vaikuttaa ympärillä oleviin keskuksien sijaintiin ja se on otettava huomioon. Suunnitelmapiirustukseen liitetään pylvästaulukko, josta ilmenee pylväiden tarkat sijainnit x-, y- ja z-koordinaateilla (puistoissa paalulukema ja reunaetäisyys). Tilaaja toimittaa sopimuskauden alussa kaikki Vantaan verkkokartat. Tämän perusteella pystyy suunnittelija mitoittamaan verkkoa. Laaditaan yleispiirustus 1:2000, mistä ilmenee valopisteiden, johtojen ja keskuksien sijainnit. Tästä tulee myös selvitä miten rakennettavat laitteet liittyvät olemassa olevan verkkoon. Karttapohjana voidaan käyttää verkkokarttaa. Laaditaan vanhan verkon purkusuunnitelma 1:2000 (ote verkkokartasta), mistä ilmenee ne valopisteet, johdot ja keskukset, jotka puretaan. Tämän hetken tilanne kuvataan tarkastetulla verkkokarttaotteella 1:2000. Tilaaja siirtää valopisteiden paikkatiedot viralliseen katu- tai aukiosuunnitelmaan. Tilaaja laskee jalustojen x- y- ja z-koordinaatit. Tilaaja toimittaa x-, y- ja z-koordinaatit valaistussuunnittelijalle, joka liittää ne toteutussuunnitelmakarttaan.
3 Kuntatekniikan keskus (10) Laadittavat asiakirjat: - Suunnitelmakartat (tilaajan toimittamassa mittakaavassa) toimitetaan tilaajalle muovikopiona (1 kpl). - Suunnitelma-asiakirjat kansiossa paperikopioina (3 kpl): - Piirustusluettelo - Yleispiirustus 1: Purkusuunnitelma 1:2000 (1:500, 1:100) - Suunnitelmakartta 1:500 (tai tilaajan toimittamassa mittakaavassa) - Verkkokartta, nykyhetken tilanne - Keskuskaavio (tarvittaessa) - Kuormitus- ja oikosulkuvirtalaskelmat - Turvallisuusasiakirja - Työkohtainen työselostus, purkujen osalta myös arvio purettavien laitteiden kunnosta - Määräluettelo ja kustannusarvio - Suojaputkiluettelo. Suunnittelija osallistuu pyydettäessä työmaakokouksiin. LAATUVAATIMUKSET Kaikkien asiakirjojen tulee olla selkeitä ja helposti luettavissa. Suunnittelija vastaa suunnitelmien sisältöjen oikeellisuudesta.

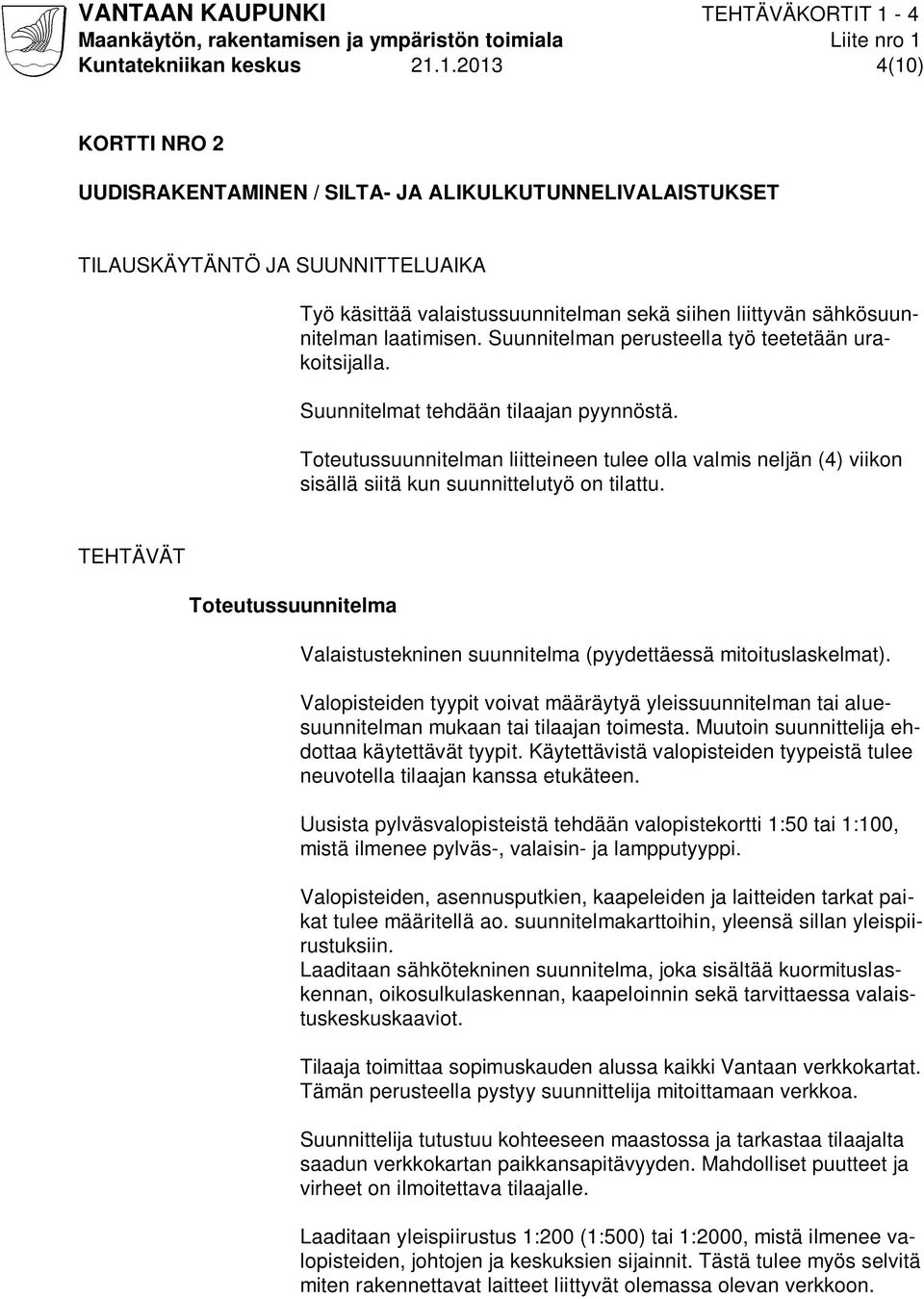

4 Kuntatekniikan keskus (10) KORTTI NRO 2 UUDISRAKENTAMINEN / SILTA- JA ALIKULKUTUNNELIVALAISTUKSET TILAUSKÄYTÄNTÖ JA SUUNNITTELUAIKA Työ käsittää valaistussuunnitelman sekä siihen liittyvän sähkösuunnitelman laatimisen. Suunnitelman perusteella työ teetetään urakoitsijalla. Suunnitelmat tehdään tilaajan pyynnöstä. Toteutussuunnitelman liitteineen tulee olla valmis neljän (4) viikon sisällä siitä kun suunnittelutyö on tilattu. TEHTÄVÄT Toteutussuunnitelma Valaistustekninen suunnitelma (pyydettäessä mitoituslaskelmat). Valopisteiden tyypit voivat määräytyä yleissuunnitelman tai aluesuunnitelman mukaan tai tilaajan toimesta. Muutoin suunnittelija ehdottaa käytettävät tyypit. Käytettävistä valopisteiden tyypeistä tulee neuvotella tilaajan kanssa etukäteen. Uusista pylväsvalopisteistä tehdään valopistekortti 1:50 tai 1:100, mistä ilmenee pylväs-, valaisin- ja lampputyyppi. Valopisteiden, asennusputkien, kaapeleiden ja laitteiden tarkat paikat tulee määritellä ao. suunnitelmakarttoihin, yleensä sillan yleispiirustuksiin. Laaditaan sähkötekninen suunnitelma, joka sisältää kuormituslaskennan, oikosulkulaskennan, kaapeloinnin sekä tarvittaessa valaistuskeskuskaaviot. Tilaaja toimittaa sopimuskauden alussa kaikki Vantaan verkkokartat. Tämän perusteella pystyy suunnittelija mitoittamaan verkkoa. Suunnittelija tutustuu kohteeseen maastossa ja tarkastaa tilaajalta saadun verkkokartan paikkansapitävyyden. Mahdolliset puutteet ja virheet on ilmoitettava tilaajalle. Laaditaan yleispiirustus 1:200 (1:500) tai 1:2000, mistä ilmenee valopisteiden, johtojen ja keskuksien sijainnit. Tästä tulee myös selvitä miten rakennettavat laitteet liittyvät olemassa olevan verkkoon.

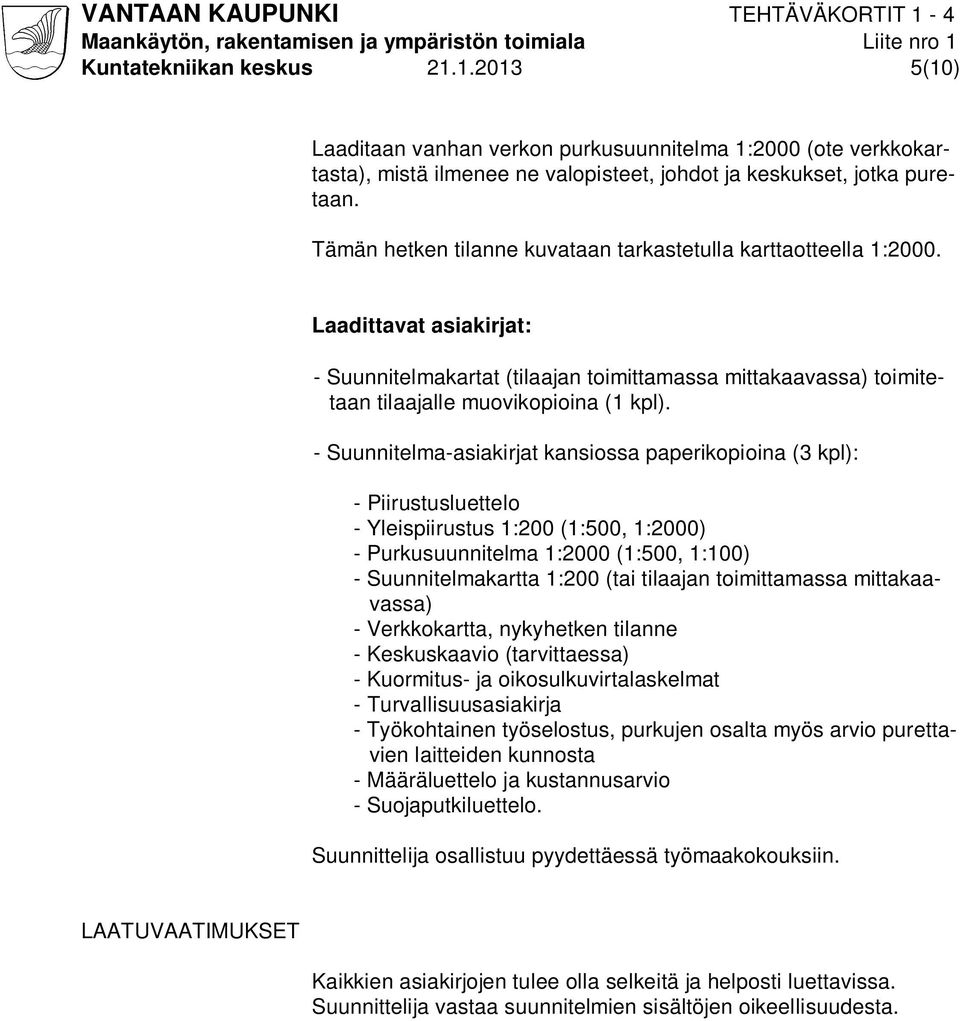

5 Kuntatekniikan keskus (10) Laaditaan vanhan verkon purkusuunnitelma 1:2000 (ote verkkokartasta), mistä ilmenee ne valopisteet, johdot ja keskukset, jotka puretaan. Tämän hetken tilanne kuvataan tarkastetulla karttaotteella 1:2000. Laadittavat asiakirjat: - Suunnitelmakartat (tilaajan toimittamassa mittakaavassa) toimitetaan tilaajalle muovikopioina (1 kpl). - Suunnitelma-asiakirjat kansiossa paperikopioina (3 kpl): - Piirustusluettelo - Yleispiirustus 1:200 (1:500, 1:2000) - Purkusuunnitelma 1:2000 (1:500, 1:100) - Suunnitelmakartta 1:200 (tai tilaajan toimittamassa mittakaavassa) - Verkkokartta, nykyhetken tilanne - Keskuskaavio (tarvittaessa) - Kuormitus- ja oikosulkuvirtalaskelmat - Turvallisuusasiakirja - Työkohtainen työselostus, purkujen osalta myös arvio purettavien laitteiden kunnosta - Määräluettelo ja kustannusarvio - Suojaputkiluettelo. Suunnittelija osallistuu pyydettäessä työmaakokouksiin. LAATUVAATIMUKSET Kaikkien asiakirjojen tulee olla selkeitä ja helposti luettavissa. Suunnittelija vastaa suunnitelmien sisältöjen oikeellisuudesta.
6 Kuntatekniikan keskus (10) KORTTI NRO 3 SANEERAUKSET / KADUT, AUKIOT, PUISTOT JA KÄYTÄVÄT TILAUSKÄYTÄNTÖ JA SUUNNITTELUAIKA Työ käsittää valaistussuunnitelman sekä siihen liittyvän sähkösuunnitelman laatimisen. Suunnitelman perusteella työ teetetään urakoitsijalla. Suunnitelmat tehdään tilaajan pyynnöstä. Ennakko- ja toteutussuunnitelman liitteineen tulee olla valmis neljän (4) viikon sisällä siitä kun suunnittelutyö on tilattu. TEHTÄVÄT TYÖVAIHEITTAIN Ennakkosuunnitelma Valaistustekninen suunnitelma (pyydettäessä mitoituslaskelmat). Valopisteiden tyypit voivat määräytyä yleissuunnitelman tai aluesuunnitelman mukaan tai tilaajan toimesta. Muutoin suunnittelija ehdottaa käytettävät tyypit. Käytettävistä valopisteiden tyypeistä tulee neuvotella tilaajan kanssa etukäteen. Suunnittelija tutustuu kohteeseen maastossa ja tarkastaa tilaajalta saadun verkkokartan paikkansapitävyyden. Mahdolliset puutteet ja virheet on ilmoitettava tilaajalle. Valopisteiden tyypit ja paikat tulee määritellä ao. suunnitelmakarttoihin, yleensä tasopiirustuksiin 1:500 tai 1:200. On tarkasti huomioitava nykyiset maanalaiset ja maanpäälliset rakennelmat ja johdot. Jos kyseessä on vain nykyisen valaistuksen uusiminen eikä väylien rakenteita lainkaan muuteta, laatii valaistussuunnittelija koordinaattien tilalle taulukon, mistä ilmenee pylväiden paalulukemat ja reunaetäisyydet.
7 Kuntatekniikan keskus (10) Toteutussuunnitelma Tehdään ennakkosuunnitelman pohjalta katukohtaisesti. Valaistustekninen suunnitelma (pyydettäessä mitoituslaskelmat). Valopisteiden tyypit voivat määräytyä yleissuunnitelman tai aluesuunnitelman mukaan tai tilaajan toimesta. Muutoin suunnittelija ehdottaa käytettävät tyypit. Käytettävistä valopisteiden tyypeistä tulee neuvotella tilaajan kanssa etukäteen. Uusista valopisteistä tehdään valopistekortti 1:50 tai 1:100, mistä ilmenee pylväs-, valaisin- ja lampputyyppi. Tilaaja toimittaa sopimuskauden alussa kaikki Vantaan verkkokartat. Tämän perusteella pystyy suunnittelija mitoittamaan verkkoa. Suunnittelija tutustuu kohteeseen maastossa ja tarkastaa tilaajalta saadun verkkokartan paikkansapitävyyden. Mahdolliset puutteet ja virheet on ilmoitettava tilaajalle. Kaapeleiden, pylväiden ja suojaputkien ym. laitteiden tarkka sijoitus esitetään suunnitelmakartoilla 1:500. Suunnitelmapiirustukseen liitetään pylvästaulukko, josta ilmenee pylväiden tarkat sijainnit x-, y- ja z-koordinaateilla tai paalulukemat ja reunaetäisyydet. Laaditaan sähkötekninen suunnitelma, joka sisältää kuormituslaskennan, oikosulkulaskennan, kaapeloinnin sekä tarvittaessa valaistuskeskuskaavion. Mahdollinen uusi valaistuskeskus saattaa vaikuttaa ympärillä oleviin keskuksien sijaintiin ja se on otettava huomioon. Laaditaan yleispiirustus 1:2000, mistä ilmenee valopisteiden, johtojen ja keskuksien sijainnit. Tästä tulee myös selvitä miten rakennettavat laitteet liittyvät olemassa olevan verkkoon. Karttapohjana voidaan käyttää verkkokarttaa. Laaditaan vanhan verkon purkusuunnitelma 1:2000 (ote verkkokartasta) mistä ilmenee valopisteet, johdot ja keskukset, jotka puretaan. Tämän hetken tilanne kuvataan tarkastetulla karttaotteella 1:2000. Tilaaja siirtää valopisteiden paikkatiedot viralliseen katu- tai aukiosuunnitelmaan. Tilaaja laskee jalustojen x- y- ja z-koordinaatit. Tilaaja toimittaa x-, y- ja z-koordinaatit valaistussuunnittelijalle, joka liittää ne toteutussuunnitelmakarttaan.
8 Kuntatekniikan keskus (10) Laadittavat asiakirjat: - Suunnitelmakartat (tilaajan toimittamassa muodossa ja mittakaavassa) toimitetaan tilaajalle muovikopioina (1 kpl). - Suunnitelma-asiakirjat kansiossa paperikopioina (3 kpl): - Piirustusluettelo - Yleispiirustus 1: Purkusuunnitelma 1:2000 (1:500, 1:100) - Suunnitelmakartta 1:500 (tai tilaajan toimittamassa mittakaavassa) - Verkkokartta, nykyhetken tilanne - Keskuskaavio (tarvittaessa) - Kuormitus- ja oikosulkuvirtalaskelmat - Turvallisuusasiakirja - Työkohtainen työselostus, purkujen osalta myös arvio purettavien laitteiden kunnosta - Määräluettelo ja kustannusarvio (piirustuskohtainen) - Suojaputkiluettelo. Suunnittelija osallistuu pyydettäessä työmaakokouksiin. LAATUVAATIMUKSET Kaikkien asiapapereiden tulee olla selkeitä ja helposti luettavissa. Suunnittelija vastaa suunnitelmien sisältöjen oikeellisuudesta.
9 Kuntatekniikan keskus (10) KORTTI NRO 4 LINJA-AUTOKATOKSET JA MAINOSTAULUT TILAUSKÄYTÄNTÖ JA SUUNNITTELUAIKA Työ käsittää rakenteeseen liittyvän sähkösuunnitelman laatimisen. Suunnitelman perusteella työ teetetään urakoitsijalla. Suunnitelmat tehdään tilaajan pyynnöstä. Suunnitelman liitteineen tulee olla valmis neljän (4) viikon sisällä siitä kun suunnittelutyö on tilattu. TEHTÄVÄT TYÖVAIHEITTAIN Suunnittelija tutustuu kohteeseen maastossa ja tarkastaa tilaajalta saadun verkkokartan paikkansapitävyyden. Mahdolliset puutteet ja virheet on ilmoitettava tilaajalle. Suunnitelma toimitetaan tilaajalle pääsääntöisesti sähköisesti (micro-station) tai poikkeustapauksissa tilaajan esittämässä muodossa esimerkiksi paperikopiona. Kaapeleiden ja suojaputkien tarkka sijoitus esitetään suunnitelmakartoilla 1:500. Tilaaja toimittaa sopimuskauden alussa kaikki Vantaan verkkokartat. Tämän perusteella pystyy suunnittelija mitoittamaan verkkoa. Laaditaan yleispiirustus 1:2000, mistä ilmenee johdon likimääräinen sijainti olemassa olevan verkon suhteen. Karttapohjana voidaan käyttää verkkokarttaa
10 Kuntatekniikan keskus (10) Laadittavat asiakirjat: - Suunnitelmakartat (tilaajan toimittamassa mittakaavassa) toimitetaan tilaajalle muovikopioina (1 kpl). - Suunnitelma-asiakirjat kansiossa paperikopioina (3 kpl): - Piirustusluettelo - Yleispiirustus 1: Suunnitelmakartta 1:500 (tai tilaajan toimittamassa mittakaavassa) - Oikosulkuvirtalaskelmat - Turvallisuusasiakirja - Työkohtainen työselostus - Määräluettelo ja kustannusarvio - Suojaputkiluettelo. Suunnittelija osallistuu pyydettäessä työmaakokouksiin. LAATUVAATIMUKSET Kaikkien asiakirjojen tulee olla selkeitä ja helposti luettavissa. Suunnittelija vastaa suunnitelmien sisältöjen oikeellisuudesta.
