TALOTEKNIIKKASUUNNITTELUN TIETOMALLIPROSESSEJA KEHITTÄVÄN HANKKEEN KÄYNNISTYSPALAVERI Aika Maanantaina klo

Transkriptio

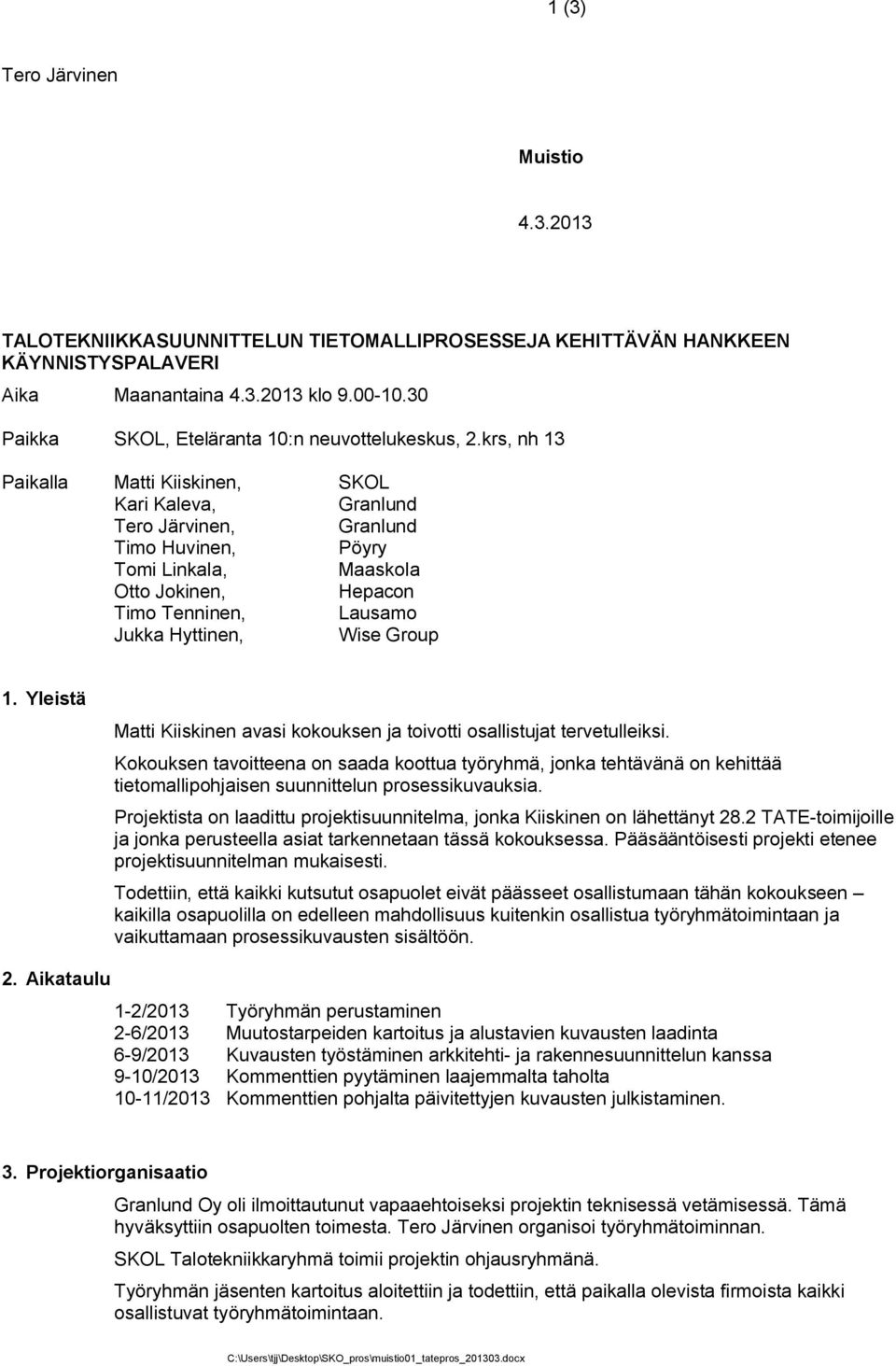

1 1 (3) Tero Järvinen Muistio TALOTEKNIIKKASUUNNITTELUN TIETOMALLIPROSESSEJA KEHITTÄVÄN HANKKEEN KÄYNNISTYSPALAVERI Aika Maanantaina klo Paikka SKOL, Eteläranta 10:n neuvottelukeskus, 2.krs, nh 13 Paikalla Matti Kiiskinen, SKOL Kari Kaleva, Granlund Tero Järvinen, Granlund Timo Huvinen, Pöyry Tomi Linkala, Maaskola Otto Jokinen, Hepacon Timo Tenninen, Lausamo Jukka Hyttinen, Wise Group 1. Yleistä Matti Kiiskinen avasi kokouksen ja toivotti osallistujat tervetulleiksi. Kokouksen tavoitteena on saada koottua työryhmä, jonka tehtävänä on kehittää tietomallipohjaisen suunnittelun prosessikuvauksia. Projektista on laadittu projektisuunnitelma, jonka Kiiskinen on lähettänyt 28.2 TATE-toimijoille ja jonka perusteella asiat tarkennetaan tässä kokouksessa. Pääsääntöisesti projekti etenee projektisuunnitelman mukaisesti. Todettiin, että kaikki kutsutut osapuolet eivät päässeet osallistumaan tähän kokoukseen kaikilla osapuolilla on edelleen mahdollisuus kuitenkin osallistua työryhmätoimintaan ja vaikuttamaan prosessikuvausten sisältöön. 2. Aikataulu 1-2/2013 Työryhmän perustaminen 2-6/2013 Muutostarpeiden kartoitus ja alustavien kuvausten laadinta 6-9/2013 Kuvausten työstäminen arkkitehti- ja rakennesuunnittelun kanssa 9-10/2013 Kommenttien pyytäminen laajemmalta taholta 10-11/2013 Kommenttien pohjalta päivitettyjen kuvausten julkistaminen. 3. Projektiorganisaatio Granlund Oy oli ilmoittautunut vapaaehtoiseksi projektin teknisessä vetämisessä. Tämä hyväksyttiin osapuolten toimesta. Tero Järvinen organisoi työryhmätoiminnan. SKOL Talotekniikkaryhmä toimii projektin ohjausryhmänä. Työryhmän jäsenten kartoitus aloitettiin ja todettiin, että paikalla olevista firmoista kaikki osallistuvat työryhmätoimintaan. C:\Users\tjj\Desktop\SKO_pros\muistio01_tatepros_ docx

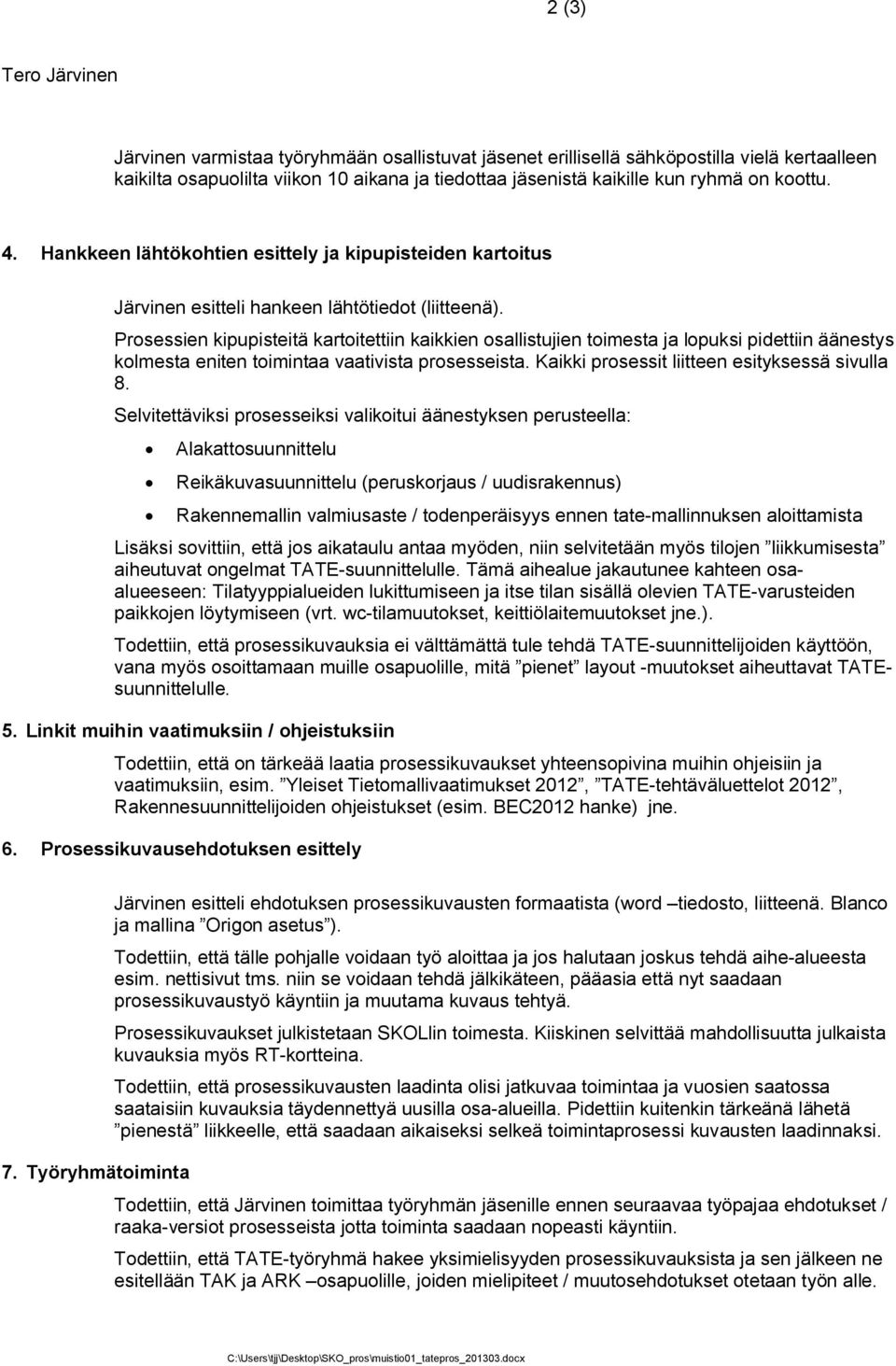

2 2 (3) Tero Järvinen Järvinen varmistaa työryhmään osallistuvat jäsenet erillisellä sähköpostilla vielä kertaalleen kaikilta osapuolilta viikon 10 aikana ja tiedottaa jäsenistä kaikille kun ryhmä on koottu. 4. Hankkeen lähtökohtien esittely ja kipupisteiden kartoitus Järvinen esitteli hankeen lähtötiedot (liitteenä). Prosessien kipupisteitä kartoitettiin kaikkien osallistujien toimesta ja lopuksi pidettiin äänestys kolmesta eniten toimintaa vaativista prosesseista. Kaikki prosessit liitteen esityksessä sivulla 8. Selvitettäviksi prosesseiksi valikoitui äänestyksen perusteella: Alakattosuunnittelu Reikäkuvasuunnittelu (peruskorjaus / uudisrakennus) Rakennemallin valmiusaste / todenperäisyys ennen tate-mallinnuksen aloittamista Lisäksi sovittiin, että jos aikataulu antaa myöden, niin selvitetään myös tilojen liikkumisesta aiheutuvat ongelmat TATE-suunnittelulle. Tämä aihealue jakautunee kahteen osaalueeseen: Tilatyyppialueiden lukittumiseen ja itse tilan sisällä olevien TATE-varusteiden paikkojen löytymiseen (vrt. wc-tilamuutokset, keittiölaitemuutokset jne.). Todettiin, että prosessikuvauksia ei välttämättä tule tehdä TATE-suunnittelijoiden käyttöön, vana myös osoittamaan muille osapuolille, mitä pienet layout -muutokset aiheuttavat TATEsuunnittelulle. 5. Linkit muihin vaatimuksiin / ohjeistuksiin Todettiin, että on tärkeää laatia prosessikuvaukset yhteensopivina muihin ohjeisiin ja vaatimuksiin, esim. Yleiset Tietomallivaatimukset 2012, TATE-tehtäväluettelot 2012, Rakennesuunnittelijoiden ohjeistukset (esim. BEC2012 hanke) jne. 6. Prosessikuvausehdotuksen esittely 7. Työryhmätoiminta Järvinen esitteli ehdotuksen prosessikuvausten formaatista (word tiedosto, liitteenä. Blanco ja mallina Origon asetus ). Todettiin, että tälle pohjalle voidaan työ aloittaa ja jos halutaan joskus tehdä aihe-alueesta esim. nettisivut tms. niin se voidaan tehdä jälkikäteen, pääasia että nyt saadaan prosessikuvaustyö käyntiin ja muutama kuvaus tehtyä. Prosessikuvaukset julkistetaan SKOLlin toimesta. Kiiskinen selvittää mahdollisuutta julkaista kuvauksia myös RT-kortteina. Todettiin, että prosessikuvausten laadinta olisi jatkuvaa toimintaa ja vuosien saatossa saataisiin kuvauksia täydennettyä uusilla osa-alueilla. Pidettiin kuitenkin tärkeänä lähetä pienestä liikkeelle, että saadaan aikaiseksi selkeä toimintaprosessi kuvausten laadinnaksi. Todettiin, että Järvinen toimittaa työryhmän jäsenille ennen seuraavaa työpajaa ehdotukset / raaka-versiot prosesseista jotta toiminta saadaan nopeasti käyntiin. Todettiin, että TATE-työryhmä hakee yksimielisyyden prosessikuvauksista ja sen jälkeen ne esitellään TAK ja ARK osapuolille, joiden mielipiteet / muutosehdotukset otetaan työn alle. C:\Users\tjj\Desktop\SKO_pros\muistio01_tatepros_ docx

3 3 (3) Tero Järvinen Kiiskinen pyrkii hankkimaan projektille ARK / RAK suunnittelijat, joiden kanssa prosessit käydään läpi. Ajankohta aikataulun mukaisesti elokuun aikana. 8. Muut asiat Ei muita asioita 9. Seuraavan kokouksen (työryhmäpalaveri nro 1) ajankohta ja paikka Projektityöryhmä kokoontuu ensimmäiseen työpaja tyyppiseen palaveriin Granlundille, Malminkaari 21, Perjantaina 5.4 klo C:\Users\tjj\Desktop\SKO_pros\muistio01_tatepros_ docx

4 Tietomallipohjainen suunnittelu (BIM), muutostarpeita suunnitteluprosessiin SKOL Granlund Oy Kari Kaleva, Tero Järvinen

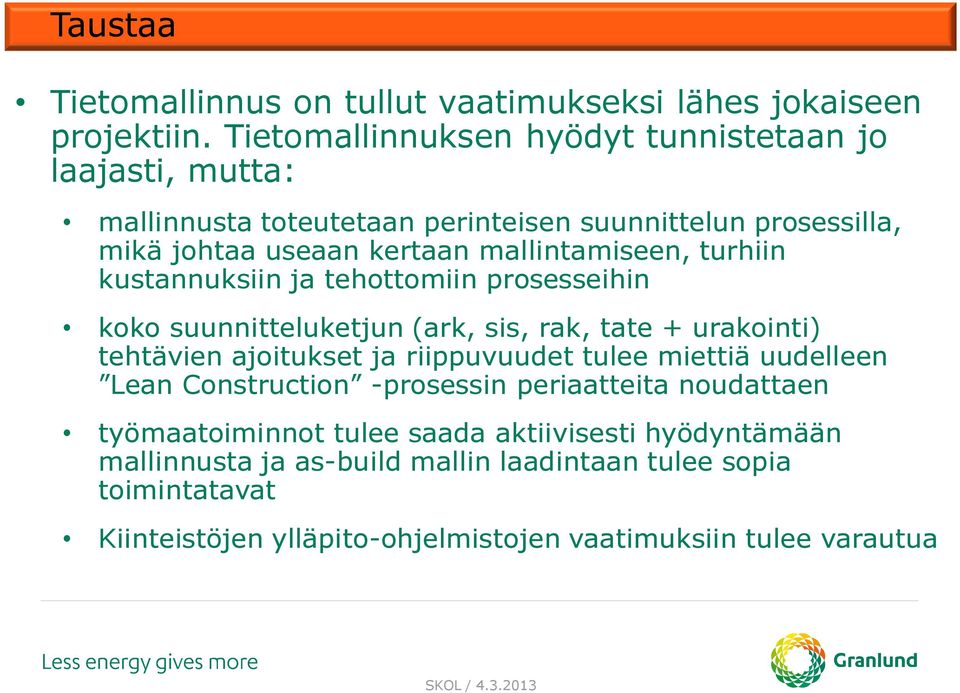

5 Taustaa Tietomallinnus on tullut vaatimukseksi lähes jokaiseen projektiin. Tietomallinnuksen hyödyt tunnistetaan jo laajasti, mutta: mallinnusta toteutetaan perinteisen suunnittelun prosessilla, mikä johtaa useaan kertaan mallintamiseen, turhiin kustannuksiin ja tehottomiin prosesseihin koko suunnitteluketjun (ark, sis, rak, tate + urakointi) tehtävien ajoitukset ja riippuvuudet tulee miettiä uudelleen Lean Construction -prosessin periaatteita noudattaen työmaatoiminnot tulee saada aktiivisesti hyödyntämään mallinnusta ja as-build mallin laadintaan tulee sopia toimintatavat Kiinteistöjen ylläpito-ohjelmistojen vaatimuksiin tulee varautua

6 Tietomallipohjainen suunnitteluyhteistyö Tavoiteltava prosessimalli: Tehdään asiat oikea-aikaisesti aikaisesti ja oikeiden lähtötietojen pohjalta Muutostöiden väheneminen mallinnuksessa Kokonaisedullinen lopputulos

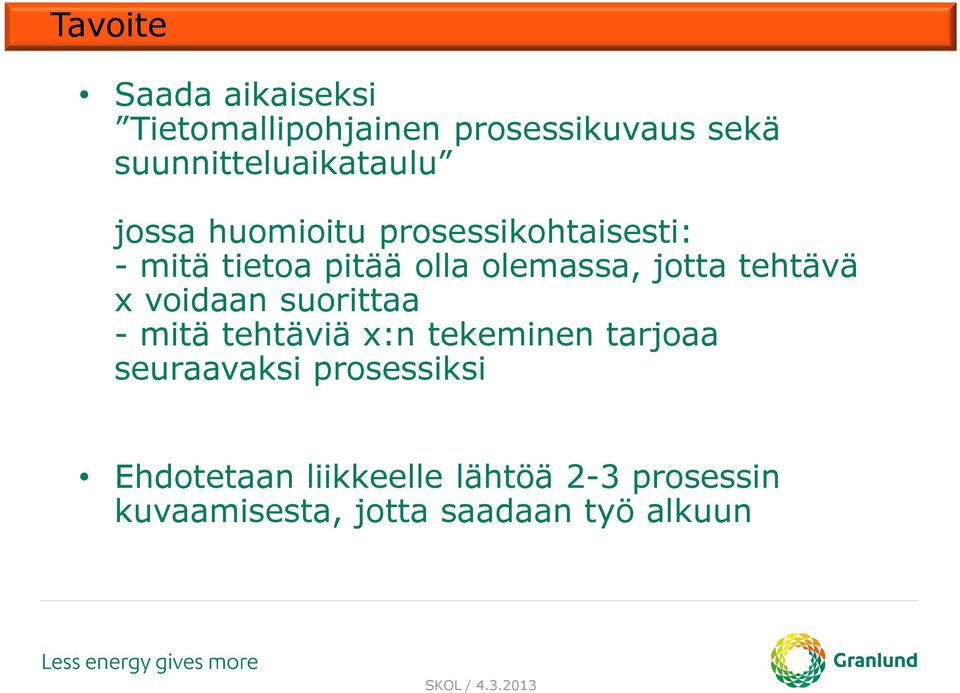

7 Tavoite Saada aikaiseksi Tietomallipohjainen prosessikuvaus sekä suunnitteluaikataulu jossa huomioitu prosessikohtaisesti: - mitä tietoa pitää olla olemassa, jotta tehtävä x voidaan suorittaa - mitä tehtäviä x:n tekeminen tarjoaa seuraavaksi prosessiksi Ehdotetaan liikkeelle lähtöä 2-3 prosessin kuvaamisesta, jotta saadaan työ alkuun

8 Tietomallipohjainen alakattosuunnittelu Uusi prosessimalli: Muutetaan prosessia siten, että LVIS huonelaitteet saadaan mallinnettua vähemmillä muutostarpeilla paikoilleen > paremmat ylläpitokuvat

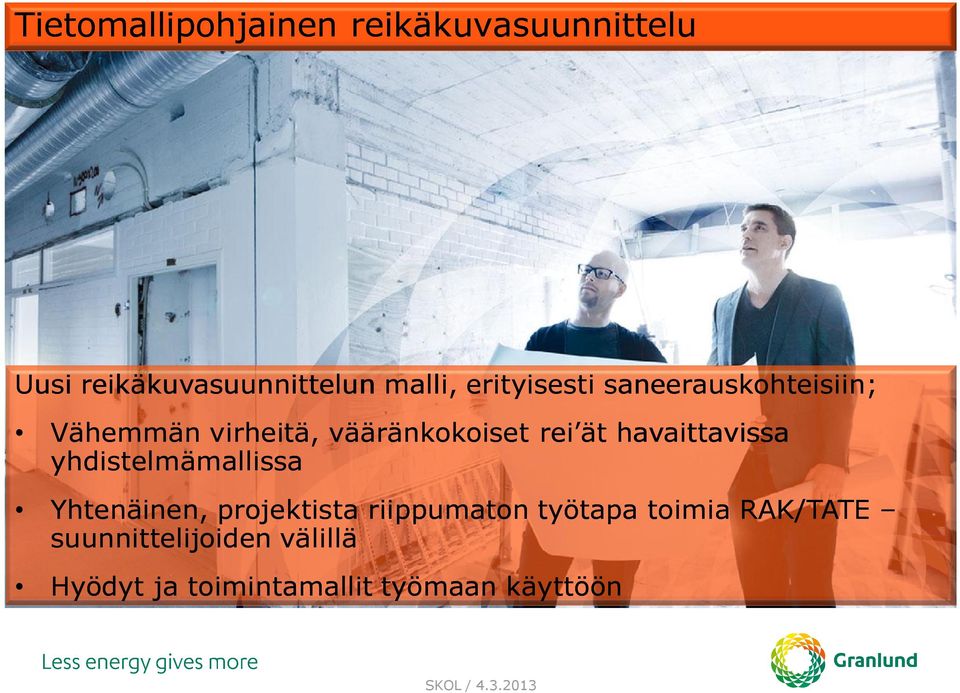

9 Tietomallipohjainen reikäkuvasuunnittelu Uusi reikäkuvasuunnittelun malli, erityisesti saneerauskohteisiin; Vähemmän virheitä, vääränkokoiset rei ät havaittavissa yhdistelmämallissa Yhtenäinen, projektista riippumaton työtapa toimia RAK/TATE suunnittelijoiden välillä Hyödyt ja toimintamallit työmaan käyttöön

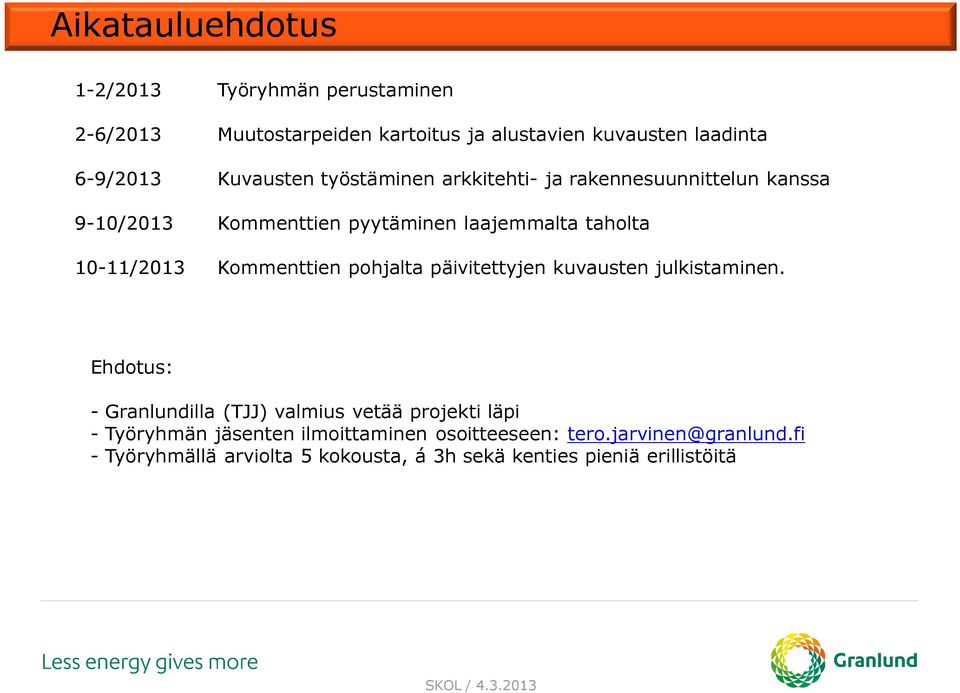

10 Aikatauluehdotus 1-2/2013 Työryhmän perustaminen 2-6/2013 Muutostarpeiden kartoitus ja alustavien kuvausten laadinta 6-9/2013 Kuvausten työstäminen arkkitehti- ja rakennesuunnittelun kanssa 9-10/2013 Kommenttien pyytäminen laajemmalta taholta 10-11/2013 Kommenttien pohjalta päivitettyjen kuvausten julkistaminen. Ehdotus: - Granlundilla (TJJ) valmius vetää projekti läpi - Työryhmän jäsenten ilmoittaminen osoitteeseen: tero.jarvinen@granlund.fi - Työryhmällä arviolta 5 kokousta, á 3h sekä kenties pieniä erillistöitä

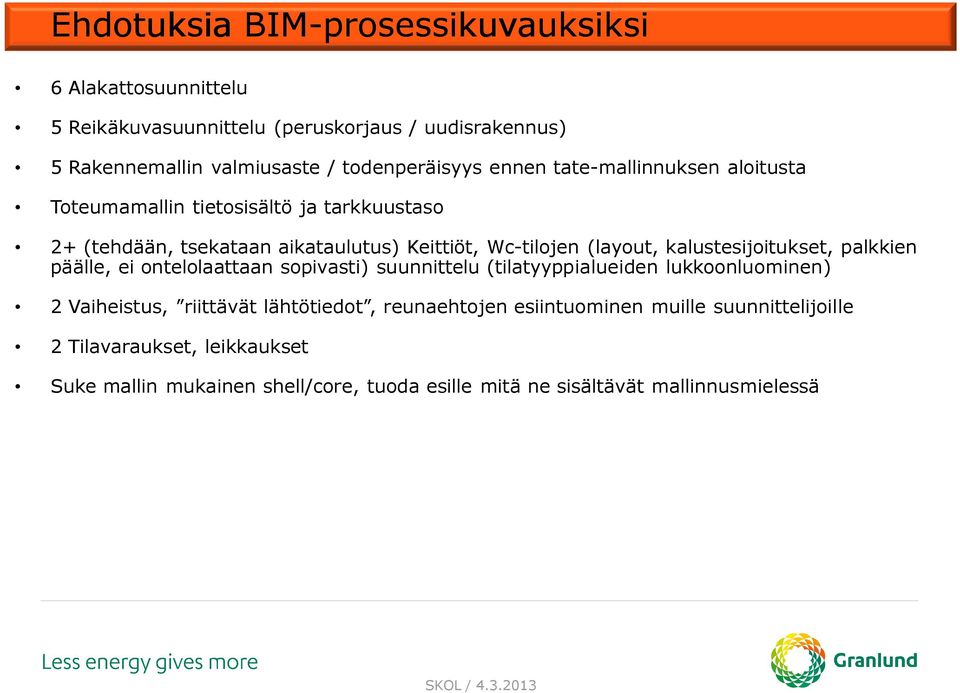

11 Ehdotuksia BIM-prosessikuvauksiksi 6 Alakattosuunnittelu 5 Reikäkuvasuunnittelu (peruskorjaus / uudisrakennus) 5 Rakennemallin valmiusaste / todenperäisyys ennen tate-mallinnuksen aloitusta Toteumamallin tietosisältö ja tarkkuustaso 2+ (tehdään, tsekataan aikataulutus) Keittiöt, Wc-tilojen (layout, kalustesijoitukset, palkkien päälle, ei ontelolaattaan sopivasti) suunnittelu (tilatyyppialueiden lukkoonluominen) 2 Vaiheistus, riittävät lähtötiedot, reunaehtojen esiintuominen muille suunnittelijoille 2 Tilavaraukset, leikkaukset Suke mallin mukainen shell/core, tuoda esille mitä ne sisältävät mallinnusmielessä

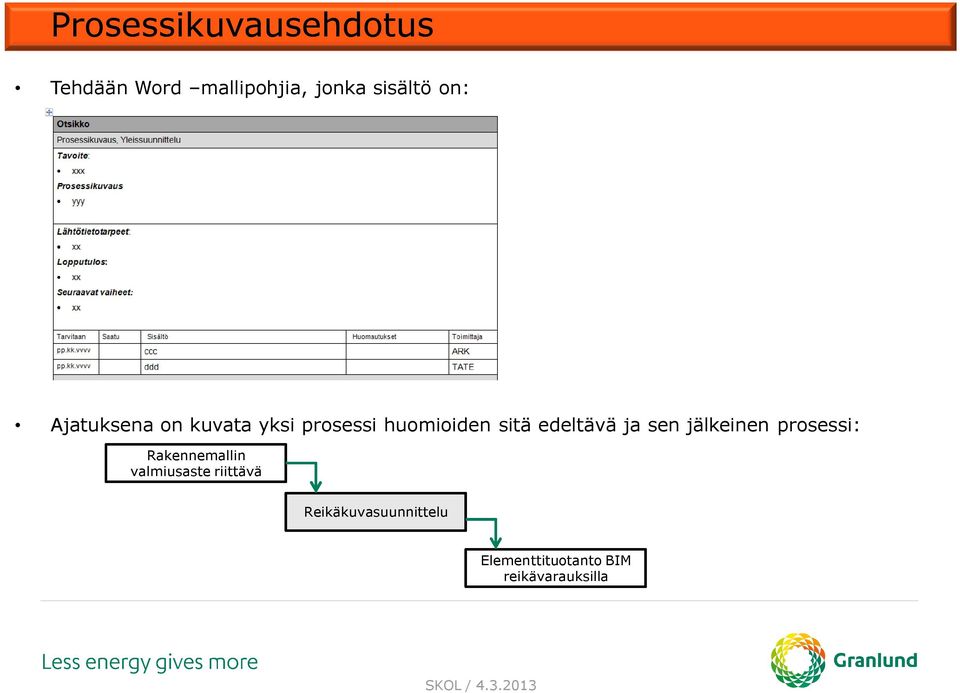

12 Prosessikuvausehdotus Tehdään Word mallipohjia, jonka sisältö on: Ajatuksena on kuvata yksi prosessi huomioiden sitä edeltävä ja sen jälkeinen prosessi: Rakennemallin valmiusaste riittävä Reikäkuvasuunnittelu Elementtituotanto BIM reikävarauksilla

13 Kiitos

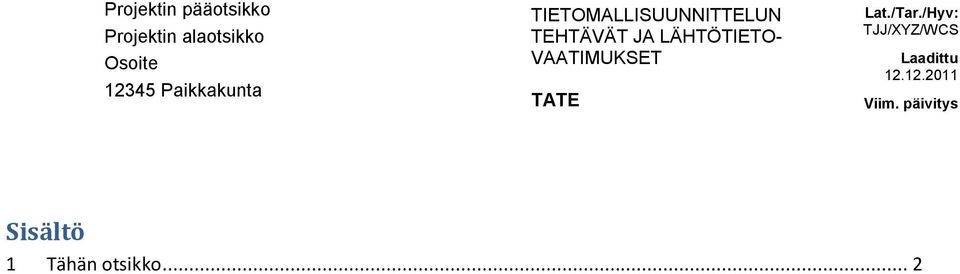

14 Projektin pääotsikko Projektin alaotsikko Osoite Paikkakunta TIETOMALLISUUNNITTELUN TEHTÄVÄT JA LÄHTÖTIETO- VAATIMUKSET TATE Lat./Tar./Hyv: TJJ/XYZ/WCS Laadittu Viim. päivitys Sisältö 1 Tähän otsikko... 2

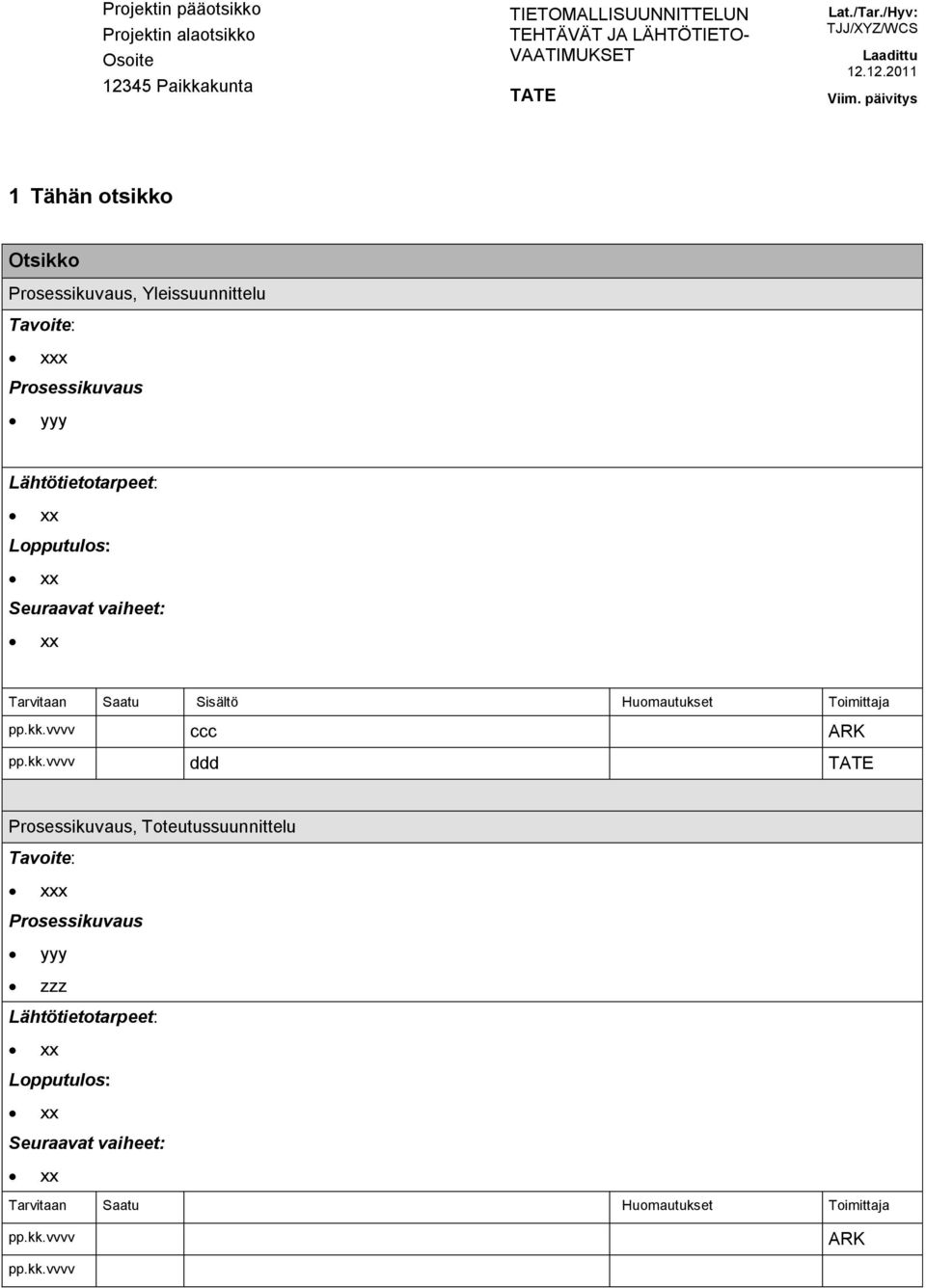

15 Projektin pääotsikko Projektin alaotsikko Osoite Paikkakunta TIETOMALLISUUNNITTELUN TEHTÄVÄT JA LÄHTÖTIETO- VAATIMUKSET TATE Lat./Tar./Hyv: TJJ/XYZ/WCS Laadittu Viim. päivitys 1 Tähän otsikko Otsikko Prosessikuvaus, Yleissuunnittelu Tavoite: xxx Prosessikuvaus yyy Lähtötietotarpeet: xx Lopputulos: xx Seuraavat vaiheet: xx Tarvitaan Saatu Sisältö Huomautukset Toimittaja pp.kk.vvvv ccc ARK pp.kk.vvvv ddd TATE Prosessikuvaus, Toteutussuunnittelu Tavoite: xxx Prosessikuvaus yyy zzz Lähtötietotarpeet: xx Lopputulos: xx Seuraavat vaiheet: xx Tarvitaan Saatu Huomautukset Toimittaja pp.kk.vvvv ARK pp.kk.vvvv

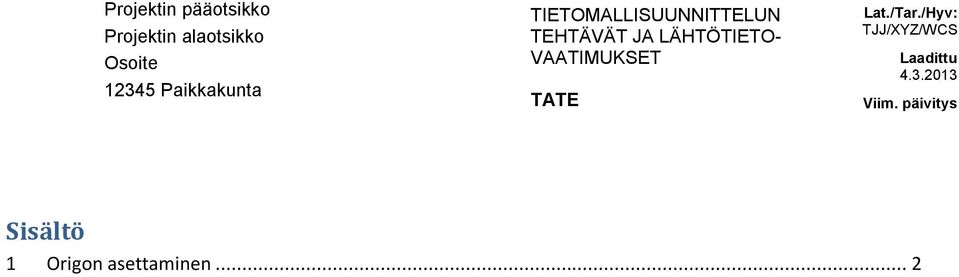

16 Projektin pääotsikko Projektin alaotsikko Osoite Paikkakunta TIETOMALLISUUNNITTELUN TEHTÄVÄT JA LÄHTÖTIETO- VAATIMUKSET TATE Lat./Tar./Hyv: TJJ/XYZ/WCS Laadittu Viim. päivitys Sisältö 1 Origon asettaminen... 2

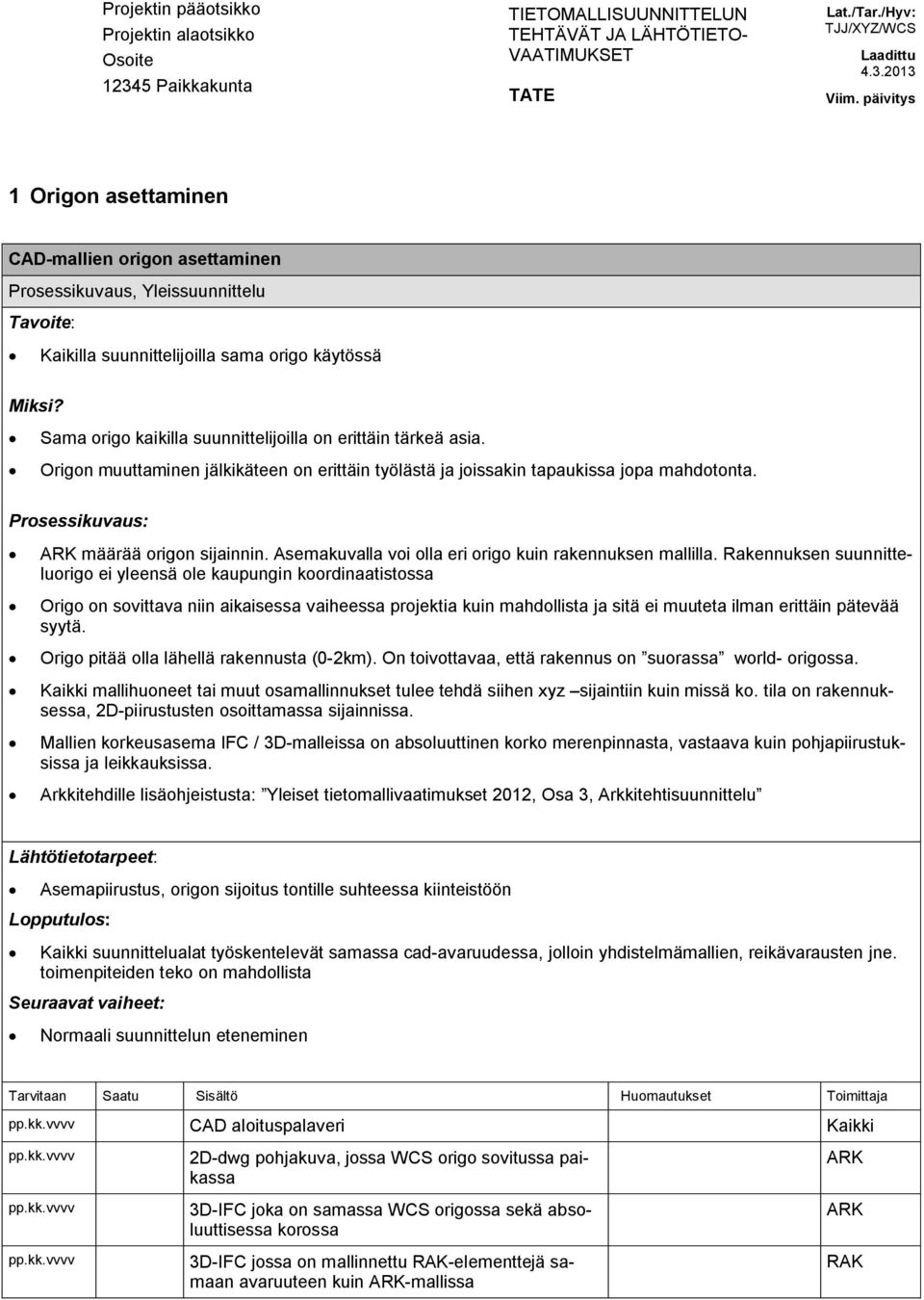

17 Projektin pääotsikko Projektin alaotsikko Osoite Paikkakunta TIETOMALLISUUNNITTELUN TEHTÄVÄT JA LÄHTÖTIETO- VAATIMUKSET TATE Lat./Tar./Hyv: TJJ/XYZ/WCS Laadittu Viim. päivitys 1 Origon asettaminen CAD-mallien origon asettaminen Prosessikuvaus, Yleissuunnittelu Tavoite: Kaikilla suunnittelijoilla sama origo käytössä Miksi? Sama origo kaikilla suunnittelijoilla on erittäin tärkeä asia. Origon muuttaminen jälkikäteen on erittäin työlästä ja joissakin tapaukissa jopa mahdotonta. Prosessikuvaus: ARK määrää origon sijainnin. Asemakuvalla voi olla eri origo kuin rakennuksen mallilla. Rakennuksen suunnitteluorigo ei yleensä ole kaupungin koordinaatistossa Origo on sovittava niin aikaisessa vaiheessa projektia kuin mahdollista ja sitä ei muuteta ilman erittäin pätevää syytä. Origo pitää olla lähellä rakennusta (0-2km). On toivottavaa, että rakennus on suorassa world- origossa. Kaikki mallihuoneet tai muut osamallinnukset tulee tehdä siihen xyz sijaintiin kuin missä ko. tila on rakennuksessa, 2D-piirustusten osoittamassa sijainnissa. Mallien korkeusasema IFC / 3D-malleissa on absoluuttinen korko merenpinnasta, vastaava kuin pohjapiirustuksissa ja leikkauksissa. Arkkitehdille lisäohjeistusta: Yleiset tietomallivaatimukset 2012, Osa 3, Arkkitehtisuunnittelu Lähtötietotarpeet: Asemapiirustus, origon sijoitus tontille suhteessa kiinteistöön Lopputulos: Kaikki suunnittelualat työskentelevät samassa cad-avaruudessa, jolloin yhdistelmämallien, reikävarausten jne. toimenpiteiden teko on mahdollista Seuraavat vaiheet: Normaali suunnittelun eteneminen Tarvitaan Saatu Sisältö Huomautukset Toimittaja pp.kk.vvvv CAD aloituspalaveri Kaikki pp.kk.vvvv pp.kk.vvvv pp.kk.vvvv 2D-dwg pohjakuva, jossa WCS origo sovitussa paikassa 3D-IFC joka on samassa WCS origossa sekä absoluuttisessa korossa 3D-IFC jossa on mallinnettu RAK-elementtejä samaan avaruuteen kuin ARK-mallissa ARK ARK RAK

18 Projektin pääotsikko Projektin alaotsikko Osoite Paikkakunta TIETOMALLISUUNNITTELUN TEHTÄVÄT JA LÄHTÖTIETO- VAATIMUKSET TATE Lat./Tar./Hyv: TJJ/XYZ/WCS Laadittu Viim. päivitys pp.kk.vvvv 3D-IFC, jossa mallinnettuna TATE-komponentteja samaan avaruuteen kuin ARK ja RAK mallissa TATE
