Tekla Structures vuosineljänneksen kohde. Antti Hämäläinen Account Manager (M.Sc.)

Koko: px
Aloita esitys sivulta:

Download "Tekla Structures vuosineljänneksen kohde. Antti Hämäläinen Account Manager (M.Sc.)"

Transkriptio

1 Tekla Structures vuosineljänneksen kohde Antti Hämäläinen Account Manager (M.Sc.)

2 Tausta Asiakkaamme tekevät paljon Tekla Structuresilla kohteita Tavalliset Tekla projektit eivät tule ihmisten tietoisuuteen Mallikilpailu kattaa vuoden näyttävimmät projektit Toistaiseksi ei ole kattavaa tietoa missä projekteissa ja miten laajasti Tekla Structuresia käytetään Tietomallinnus ei ole vielä alalla laajasti käytössä pienemmissä projekteissa Tekla Structures tunnetaan parhaiten vaativista ja suurista projekteista

3 Hyötyjä Teklan tarkoituksena on kartoittaa projekteja ja Tekla Structuresin käyttöastetta niissä Tieto projekteista palvelee ohjelmiston kehitystä Tekla voi viedä eteenpäin Tekla Structures suunnittelun hyötyjä muille osapuolille Voidaan kehittää toimintatapoja suunnitteluprosessissa Yksinkertainen tapa seurata miten projekteissa tietomallinnusta käytetty Asiakkaille helppo tapa vertailla omia projektejaan Asiakkaat saavat tuotua omaa osaamistaan esille referenssien muodossa Korostetaan Tekla Structuresin mahdollisuuksia myös tavallisissa projekteissa

4 Vuosineljänneksen kohde Kriteerit: Tekla Structuresia on käytetty kohteessa Kohde on toteutussuunnitteluvaiheessa tai juuri valmistunut Projektin tiedoille on julkaisuoikeus Kohteen tietoja ja kuvia voidaan käyttää mm. websivuilla Projekti ilmoitetaan yksinkertaisella lomakkeella, jonka lisäksi toimitetaan kuvia Tekla-mallista Ei erillisiä kategorioita, kohde voi osallistua myös mallikilpailuun Voittaja Joka kvartterilla valitaan vuosineljänneksen kohde erilaisten kriteerien mukaan Voittajaprojekti julkaistaan web-sivuilla ja uutiskirjeessä Yrityksestä ja kohteesta tehdään referenssi

5 Projektin ilmoittaminen Kohde: Käyttötarkoitus: Sijainti: Koko: Arvioitu valmistumisaika: Projektin osapuolet: Tilaaja: Urakoitsija: Arkkitehti: Rakennesuunnittelija: Detaljisuunnittelija: LVIS suunnittelija: Osatoimittajat: Muut osapuolet: Käyttää kohteessa BIM työkaluja: kyllä ei eos

6 Kohde: Tekla Structuresin käyttö suunnittelussa kyllä ei ei osaa sanoa ei esiinny kohteessa Luonnos Toteutussuunnittelu Luonnossuunnittelu Eri rakennevaihtoehtojen vertailu Määräluettelot Rakennetyypit Perustukset: Rakennesuunnittelu (mallinnus) Detaljisuunnittelu raudoituksineen / paikallavalu Runkorakenteet betoni: Rakennesuunnittelu (mallinnus) Detaljisuunnittelu raudoituksineen / paikallavalu Elementtisuunnittelu: pilarit Elementtisuunnittelu: palkit Elementtisuunnittelu: laatat Runkorakenteet teräs: Rakennesuunnittelu (mallinnus) Konepajasuunnittelu Sokkelit: Rakennesuunnittelu (mallinnus) Elementtisuunnittelu Julkisivut betoni: Rakennesuunnittelu (mallinnus) Elementtisuunnittelu Julkisivut muu materiaali: Rakennesuunnittelu (mallinnus) Detaljisuunnittelu (thermoranka, kasetti, paroc) Yläpohjan rakenteet: Rakennesuunnittelu (mallinnus) Detaljisuunnittelu (ristikot, laatat, detaljit)

7 Kohde: Tekla Structuresin käyttö kyllä ei ei osaa sanoa ei esiinny kohteessa Tiedonsiirto osapuolien välillä Piirustukset mallista (pdf, dwg) Muut Tiedonsiirto Luettelot ja listat (materiaalilistat, osaluettelot) Public web tai Model reviewer mallin jakaminen Eport: Natiivi db1 IFC muoto Muu 3D muoto DWG Import: IFC muoto Muu 3D muoto DWG Tuotannonohjaustieto konepajalle sähköisenä (DSTV) Tuotannonohjaustieto elementtitehtaalle sähköisenä Tekla Structures käyttö: Elementtitehdas Konepaja Urakoitsija Muut osapuolet: Oliko kohteessa jotain erityistä? Haasteet ja ongelmat? Onnistumiset?

8 Tekla Structures kohde 1/2010 on..

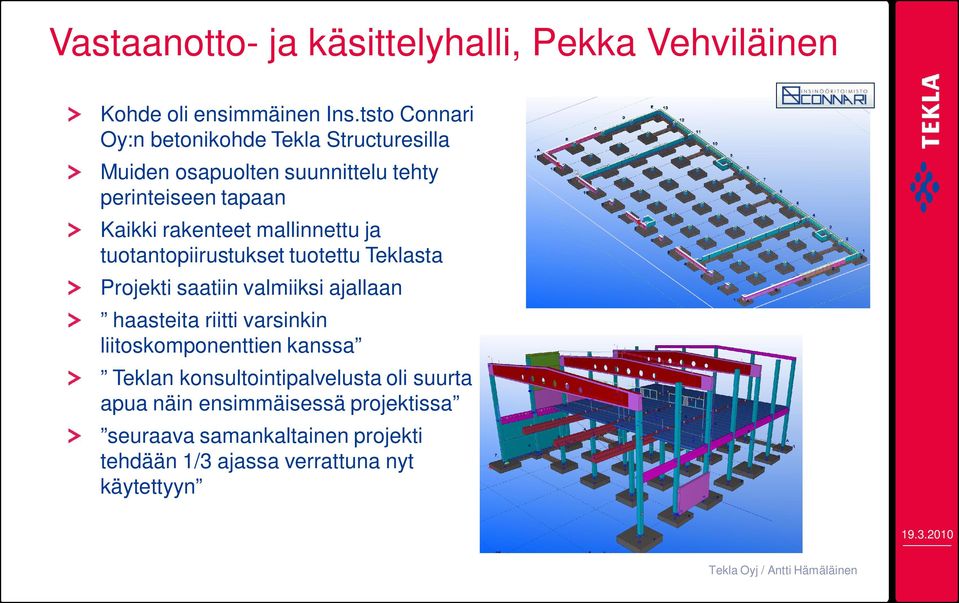

9 Vastaanotto- ja käsittelyhalli, Pekka Vehviläinen Projekti Sipulinkäsittelylaitos Siilinjärvellä Tilaaja Pekka Vehviläinen Arkkitehtisuunnittelu Nylund Oy, Tapio Kotilainen Rakennesuunnittelu Ins.tsto ConnAri Oy Elementtisuunnittelu Ins.tsto ConnAri Oy Runkorakennetoimittaja Lujabetoni Urakoitsija Pekka Vehviläinen Projektitiedot 5000m 2 ~500 elementtiä Valmistuu syksyllä 2010

10 Vastaanotto- ja käsittelyhalli, Pekka Vehviläinen Kohde oli ensimmäinen Ins.tsto Connari Oy:n betonikohde Tekla Structuresilla Muiden osapuolten suunnittelu tehty perinteiseen tapaan Kaikki rakenteet mallinnettu ja tuotantopiirustukset tuotettu Teklasta Projekti saatiin valmiiksi ajallaan haasteita riitti varsinkin liitoskomponenttien kanssa Teklan konsultointipalvelusta oli suurta apua näin ensimmäisessä projektissa seuraava samankaltainen projekti tehdään 1/3 ajassa verrattuna nyt käytettyyn

11 Vastaanotto- ja käsittelyhalli, Pekka Vehviläinen

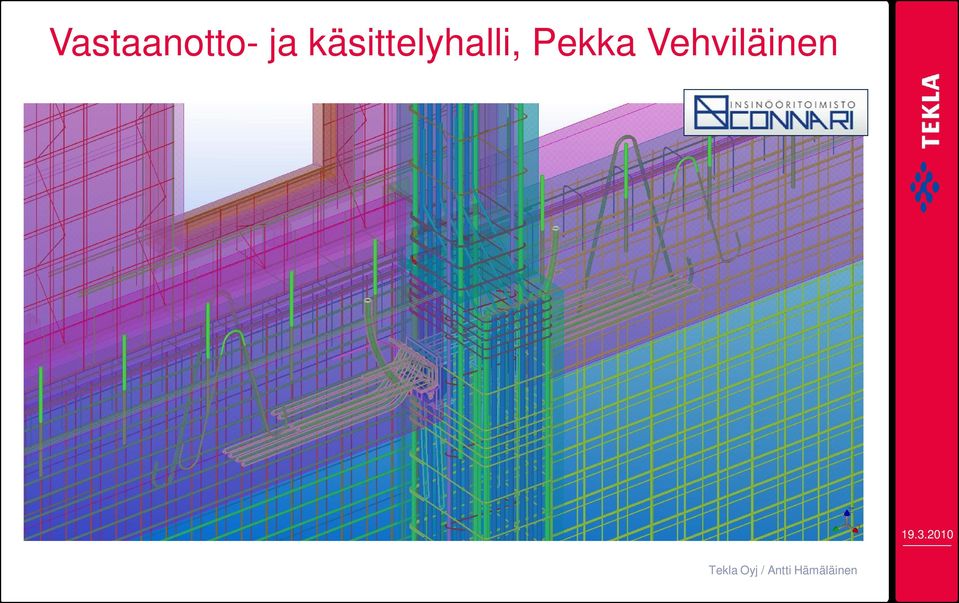

12 Vastaanotto- ja käsittelyhalli, Pekka Vehviläinen

13 Vastaanotto- ja käsittelyhalli, Pekka Vehviläinen

14 Vastaanotto- ja käsittelyhalli, Pekka Vehviläinen

15 Tekla Structures 2. vuosineljänneksen kohde Nyt alkaa 2/2010 kohteen metsästys Tervetuloa mukaan! Ja muistakaa lisäksi Tekla Structures mallikilpailu 2010!

16 KIITOS! Yhteystiedot:
