NRG 16-11, NRG 17-11, NRG 19-11

Koko: px
Aloita esitys sivulta:

Download "NRG 16-11, NRG 17-11, NRG 19-11"

Transkriptio

1 GESTRA Steam Systems NRG NRG NRG Käyttöohje Kuivakiehuntaelektrodit NRG 16-11, NRG 17-11, NRG 19-11

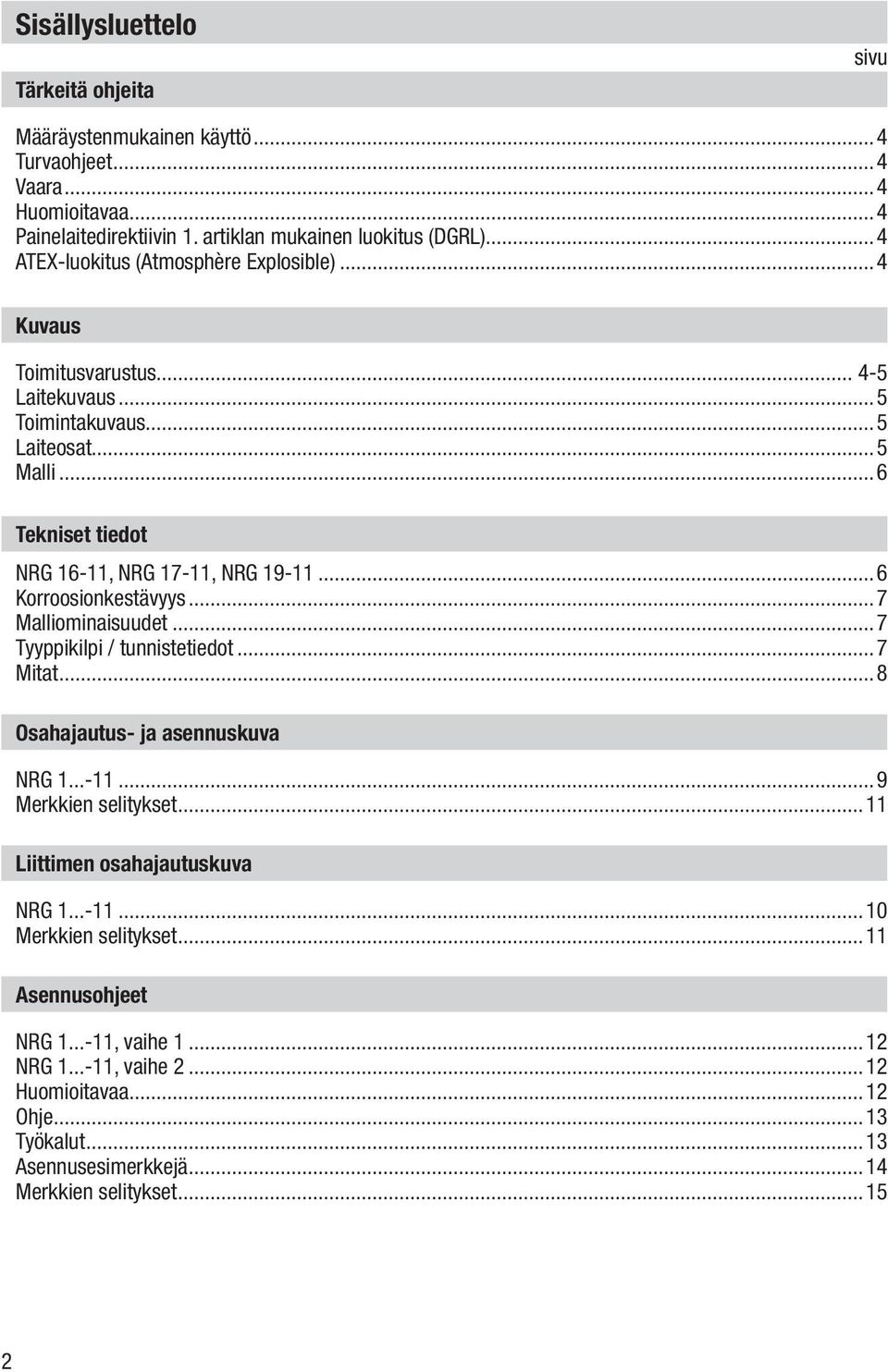

2 Sisällysluettelo Tärkeitä ohjeita sivu Määräystenmukainen käyttö...4 Turvaohjeet...4 Vaara...4 Huomioitavaa...4 Painelaitedirektiivin 1. artiklan mukainen luokitus (DGRL)...4 ATEX-luokitus (Atmosphère Explosible)...4 Kuvaus Toimitusvarustus Laitekuvaus...5 Toimintakuvaus...5 Laiteosat...5 Malli...6 Tekniset tiedot NRG 16-11, NRG 17-11, NRG Korroosionkestävyys...7 Malliominaisuudet...7 Tyyppikilpi / tunnistetiedot...7 Mitat...8 Osahajautus- ja asennuskuva NRG Merkkien selitykset...11 Liittimen osahajautuskuva NRG Merkkien selitykset...11 Asennusohjeet NRG , vaihe NRG , vaihe Huomioitavaa...12 Ohje...13 Työkalut...13 Asennusesimerkkejä...14 Merkkien selitykset...15

3 Sisällysluettelo (jatkoa) Sähköliitokset sivu NRG Kytkentäkaavio...16 Jännitetaulukko...17 Ohje...17 Työkalut...17 Käyttöönotto Sähköliitäntöjen tarkastus...17 Käyttöjännitteen kytkeminen...17 Käyttö Vedenpinnanrajoitin...18 Ohje...18 Toimintahäiriöt Toimintahäiriöt ja niiden korjaaminen...18 Käytöstä poistaminen Vaara...19 Kierrätys...19 Liite Määräystenmukaisuusvakuutus, CE-merkki

4 Tärkeitä ohjeita Määräystenmukainen käyttö Kuivakiehuntaelektrodia NRG 16-11, NRG ja NRG saa käyttää ainoastaan kuivakiehuntahälyttimeen NRS 1-7 liitettynä vedenpinnan alarajan rajoittimena. Turvaohjeet Laitteen saa asentaa ja käyttöönoton saa suorittaa vain asianmukaisesti koulutettu henkilö. Laitteen huolto- ja muutostyöt saa suorittaa ainoastaan valtuutettu, asianmukaisen koulutuksen saanut henkilö. Vaara Elektrodia irrotettaessa saattaa ulos virrata kuumaa vettä tai höyryä! Väärä käsittely voi aiheuttaa vaikeita palovammoja koko vartalon alueella! Purkutöitä saa tehdä vain laitteiston ollessa paineeton (0 bar)! Elektrodi on käytön aikana kuuma! Väärä käsittely voi aiheuttaa vaikeita palovammoja käsiin ja käsivarsiin. Asennus- tai huoltotöitä saa tehdä vain laitteiston ollessa kylmä! Huomioitavaa Tyyppikilpi kertoo laitteen tekniset ominaisuudet. Laitetta ei saa ottaa käyttöön eikä käyttää ilman laitekohtaista tyyppikilpeä! Painelaitedirektiivin 1. artiklan mukainen luokitus (DGRL) Laitteet (NRG 16-11, NRG ja NRG 19-11) vastaavat painelaitedirektiivin 97/23/EG vaatimuksia, niitä voidaan käyttää nesteryhmien 1 ja 2 laitteistoissa ja ne on varustettu CE-merkillä, poislukien artiklan 3.3 mukaiset laitteet. ATEX-luokitus (Atmosphère Explosible) Laitteet ovat standardin DIN EN pykälän 5.4 mukaisia yksinkertaisia sähköisiä käyttölaitteita. Laitteiden käyttö on direktiivin 94/9/EY perusteella sallittua räjähdysaroilla alueilla ainoastaan hyväk syttyihin zener-suojadiodeihin liitettynä; hyväksytty käytettäväksi Ex-alueilla 1, 2 (1999/92/EY). Laitteille ei ole myönnetty Ex-tunnusta. Eri Zener-suojadiodimallien soveltuvuus ilmenee erillisestä käyttöhyväksyntäasiakirjasta. Kuvaus 4 Toimitusvarustus NRG Kuivakiehuntaelektrodi NRG 16-11, PN 40 1 Tiivisterengas D 27 x 32, D-muoto, DIN , kirkkaaksi hehkutettu 1 Kierreholkki mittapinnan säätökierteellä (mittapinnan laajennus, valinnainen) 1 Varmistuslevy (valinnainen) 1 Käyttöohje

5 Kuvaus (jatkoa) Toimitusvarustus NRG Kuivakiehuntaelektrodi NRG 17-11, PN 63 1 Tiivisterengas D 27 x 32, D-muoto, DIN , kirkkaaksi hehkutettu 1 Kierreholkki mittapinnan säätökierteellä (mittapinnan laajennus, valinnainen) 1 Varmistuslevy (valinnainen) 1 Käyttöohje NRG Kuivakiehuntaelektrodi NRG 19-11, PN Tiivisterengas D 27 x 32, D-muoto, DIN , kirkkaaksi hehkutettu 1 Kierreholkki mittapinnan säätökierteellä (mittapinnan laajennus, valinnainen) 1 Varmistuslevy (valinnainen) 1 Käyttöohje Laitekuvaus Kuivakiehuntaelektrodit NRG toimivat johtavuudenmittausperiaatteella ja soveltuvat höyryä tuottavan laitteiston alhaisimman sallitun pinnantason (kuivakiehunta) valvontaan. NRG voi ilmaista sähköä johtavassa aineessa enintään yhden pinnantason säiliössä: Kuivakiehuntahälytys Kuivakiehuntaelektrodit NRG toimivat kuivakiehuntahälyttimeen NRS 1-7 liitettynä määräaikaisella sisäisellä toimintakokeella varustettuna erikoisrakenteisena vedenpinnanrajoittimena. Käyttökohteina ovat höyryä ja kuumaa käyttövettä tuottavat standardin TRD 604 mukaiset laitteistot, jotka toimivat standardin osa 1 ja 2 (24 h/72 h-käyttö) sekä direktiivien EN12952 ja EN mukaisesti. Kuivakiehuntaelektrodien NRG rakenne ja toiminta vastaavat standardin DIN VDE 0116 turvalaitepiireille asettamia vaatimuksia. Toimintakuvaus Vedenpinnanrajoitin on kuivakiehuntaelektrodista NRG ja kuivakiehuntahälyttimestä GESTRA NRS 1-7 koostuva yhdistelmälaite. Kuivakiehuntaelektrodi NRG koostuu kahdesta sisäkkäin sijoitetusta tankoelektrodista (mitta- ja kompensaatioelektrodi), jotka on eristetty toisistaan sähköisesti erityisillä tiivisterenkailla. Vedenpinnanrajoitin toimii johtavuudenmittausperiaatteella; sen toimintaedellytys on veden sähkönjohtavuus. Kun liitoslaitteisto toimii normaalisti eli häiriöttömästi, sen vesisäiliön elektrodi on pinnan alla, jolloin se ei laukaise alarajahälytystä. Hälytys laukeaa, kun elektrodisauva on ollut yli 3 sekuntia pinnan yläpuolella tai myös, kun elektrodin tiivisteet alkavat vuotaa ja vesi pääsee tunkeutumaan anturikotelon sisään. Jokaisen alarajahälytyksen yhteydessä on syytä tarkastaa höyrykattilan vedenpinnan korkeus myös säiliön tarkastusikkunasta. Kuivakiehuntaelektrodista NRG ja kuivakiehuntahälyttimestä NRS 1-7 koostuva yhdistelmälaite on standardin TRD 604 määritelmän mukaisesti toimintavarma. Laiteosat NRS 1-7 Kuivakiehuntahälytin NRS 1-7 on standardin DIN VDE 0116 mukainen pinnankorkeuden tasonsäätölaite, joka on varustettu kahdella toisestaan riippumattomalla toimintapiirillä ja määräaikaisella sisäisellä toimintakokeella. 5

6 Kuvaus (jatkoa) Malli NRG : DIN ISO mukaisella G ¾-kierteellä, ks. kuvat 3 ja 4. Tekniset tiedot 6 NRG 16-11, NRG 17-11, NRG Hyväksymistunnus TÜV WB EG B Käyttöpaine NRG 16-11: 32 bar 238 C:ssa NRG 17-11: 60 bar 275 C:ssa NRG 19-11: 100 bar 311 C:ssa Mekaaninen liitos Kierre G ¾, ISO Materiaalit Elektrodi X6CrNiMoTi Runkoelektrodi , X5CrNiMo Runkoelektrodieriste Gylon Liitin Polyamidi (PA) Toimituspituudet 500 mm 1000 mm 1500 mm 2000 mm 2500 mm 3000 mm Runkovakio C 0,13 cm -1 mittapinnan laajennuksella 0,3 cm -1 ilman mittapinnan laajennusta Kytkeytymisherkkyys 10 µs/cm 25 C:ssa runkovakion arvolla 0,3 cm -1 0,5 µs/cm 25 C:ssa runkovakion arvolla 0,13 cm -1 Liitin 4-napainen liitin, johtimen läpivientiholkki M 16 (PG 9) Suojakotelointiluokitus IP 65 (EN 60529) Suurin sallittu käyttöympäristön lämpötila T MAX = 70 C Paino N. 1,1 kg Gylon on Garlock Sealing Technologies, Palmyra NY, USA rekisteröity tavaramerkki

7 Tekniset tiedot (jatkoa) Korroosionkestävyys Laitetta määräysten mukaisesti käytettäessä korroosio ei vähennä sen turvallisuutta. Malliominaisuudet Pesää ei ole mitoitettu kestämään paisuntarasitusta. Hitsaussaumat ja laipat on mitoitettu kestämään taivutus- ja väsytysvoimat. Mitoitukset ja korroosiovarmuuskertoimet vastaavat yleistä tekniikan käytäntöä. Tyyppikilpi/tunnistetiedot Laitetunnus Kuva 1 Kuva 2 7

8 Tekniset tiedot (jatkoa) Mitat Kuva 3 NRG 16-11, mittapinnan laajennuksella Kuva 4 NRG 17-11, NRG 19-11, ilman mittapinnan laajennusta 8

9 Osahajautus- ja asennuskuva NRG S A B I J C D H G E Kuva 5 F Kuva 6 33 G¾, ISO N 8 N 10 0,5 Kuva 7 Kuva 8 9

10 Liittimen osahajautuskuva NRG K L R M Q N O P Kuva 9 10

11 Osahajautus- ja asennuskuva / Liittimen osahajautuskuva (jatkoa) Merkkien selitykset A Elektrodirungon kärki B Kiinnitysreikä C Varmistusjousi D Elektrodin jatkovarsi E Kierreholkki (mittapinnan laajennus) F Varmistuslevy G Elektrodin mittapinnan säätökierre H Tiivisterengas D 27 x 32, D-muoto, DIN 7603, , kirkkaaksi hehkutettu I Tiivistepinta J Elektrodin rungon kiinnityskierre K Ruuvi M 4 L Liitinkansi M Liitinrunko N Liitinpiirilevy O Tiivistelevy P Pintaelektrodin liitoslevy Q Johtimen läpivientiholkki M 16 (PG 9) R Vedonpoistin S Lämpöeristys asennuskohteessa, d = 20 mm (höyrynkehittimen lämpöeristyksen ulkopuolella) 11

12 Asennusohjeet NRG , vaihe 1 1. Kierrä elektrodin jatkovarsi D elektrodirungon kärkeen A, ks. kuva Määritä elektrodin jatkovarren tarvittava pituus, huomioi minimipituus. 3. Merkitse määrittelemäsi pituus elektrodin jatkovarrelle D. 4. Kierrä elektrodin jatkovarsi D irti elektrodirungosta A ja lyhennä mittaansa. 5. Kiristä mittatarkastuksen jälkeen elektrodin jatkovarsi D elektrodirungon kärkeen A, kiinni ja työnnä jatkovarren D päälle asetettavan varmistusjousen C pää kiinnitysreikään B. 6. Asenna kierreholkki E elektrodin jatkovarren D säätökierteelle G siten, että jatkovarresta jää 2 mm holkin alapinnan alle paljaaksi. Varmista asennus asettamalla varmistuslevy F alakautta jatkovarrelle kierreholkkia E vasten. NRG , vaihe 2 1. Tarkista kierreyhteiden/laipan tiivistepinnat, ks. kuva Aseta toimitusvarustukseen kuuluva tiivisterengasg H elektrodin tiivistepinnalle I, ks. kuva Sivele ohut kalvo silikonirasvaa (esim. Molykote 111) tiivisteeksi elektrodin rungon kierteelle J. 4. Kierrä elektrodi säiliön kierreyhteeseen tai laippaan ja kiristä 36 mm kiintoavaimella; kiristysmomentti kylmänä on 160 Nm. Huomioitavaa Säiliön kierreyhteen/laipan tiivistepintojen on oltava kuvan 8 mukaisesti työstetyt! Käytä korkeapainehöyrynkehittimissä vain Gestran PN 160-laippaa! Varo taivuttamasta elektrodia asennuksen yhteydessä! Käytä asennuksessa ainoastaan toimitusvarustukseen kuuluvaa, kirkkaaksi hehkutettua D 27 x 32, D-muoto, DIN 7603, , tiivisterangasta; muun tiivisteen käyttö on kielletty! Älä sisällytä elektrodin runkoa säiliön lämpöeristykseen! Älä tiivistä elektrodin rungon kiinnityskierrettä hamppu- tai PFTE-nauhalla! Älä pyyhi elektrodin rungon kierteitä voiteilla tai rasvoilla! Kuivakiehuntaelektrodin ja runkomaan (laippayhde, säiliön pinta) välistä sähköistä 14 mm eristysetäisyyttä ei saa alittaa, ks. kuvat 10, 11, 12 ja 13! Noudata elektrodiasennuksen vähimmäisetäisyysmittoja! Molykote 111 on DOW Corning Corp, Midland Michigan, USA rekisteröity tavaramerkki 12

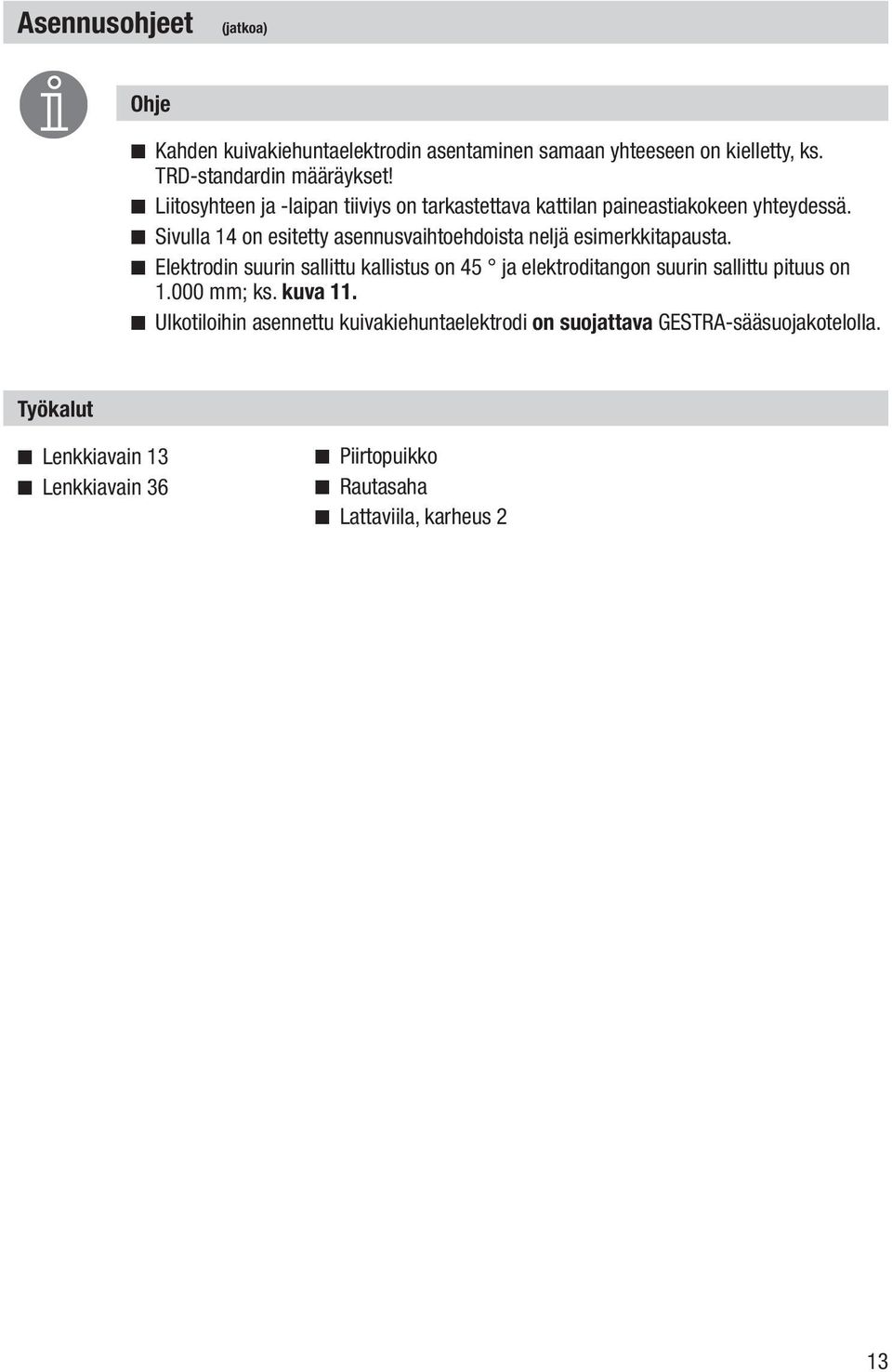

13 Asennusohjeet (jatkoa) Ohje Kahden kuivakiehuntaelektrodin asentaminen samaan yhteeseen on kielletty, ks. TRD-standardin määräykset! Liitosyhteen ja -laipan tiiviys on tarkastettava kattilan paineastiakokeen yhteydessä. Sivulla 14 on esitetty asennusvaihtoehdoista neljä esimerkkitapausta. Elektrodin suurin sallittu kallistus on 45 ja elektroditangon suurin sallittu pituus on mm; ks. kuva 11. Ulkotiloihin asennettu kuivakiehuntaelektrodi on suojattava GESTRA-sääsuojakotelolla. Työkalut Lenkkiavain 13 Lenkkiavain 36 Piirtopuikko Rautasaha Lattaviila, karheus 2 13

14 Asennusohjeet (jatkoa) Asennusesimerkkejä G ¾ DN max Kuva 10 0 Kuva G ¾ 1 G ¾ G ¾ DN DN ,5 24, DN 20 ME Kuva Kuva 13 DN 20 14

15 Asennusohjeet (jatkoa) Merkkien selitykset 1 Laippa PN 40, PN 63, PN 160, DN 50, DIN Laippa PN 40, PN 63, PN 160, DN 100, DIN Liitosyhde ja -laippa on tarkastettava kattilan paineastiakokeen yhteydessä. 3 Tasausreikä, tee reikä mahdollisimman lähelle säiliön seinämää! 4 Yläraja HW 5 Elektrodin jatkovarsi = 8 mm 6 Vaahtosuojaputki DN 80 7 Vaahtosuojaputki DN Elektrodien eristysetäisyys 14 mm 9 Alaraja 0 Kavennuskappale DIN , K-88,9 x 3,2-42,4 x 2,6 W Sähköliitokset NRG Kuivakiehuntaelektrodiin on käytettävä 4-johtimista, suojattua johtoa, esim. I-Y(St)Y 2 x 2 x 0,8 tai LIYCY 4 x 0,5 mm 2. Johdon suurin sallittu pituus johtavuudella 10 µs/cm on 100 m. Johdon suurin sallittu pituus johtavuudella 0,5 µs/cm on 30 m. Johdon suurin sallittu pituus lisälaitteella URN 1 (24 V DC) ja johtavuudella 0,5 µs/cm on 15 m. 11. Irrota ruuvi K, ks. kuva Irrota kytkentäliitin piirilevyineen, mutta älä ota kumitiivistelevyä O irti liitoslevystä P. 13. Irrota liittimen kansi L. 14. Paina piirilevy N ulos liitinrungosta M. Liitinrunkoa voidaan kiertää 90 askelissa liitoslevyllä. 15. Vedä johdin johtoläpiviennin tiivistysholkin Q ja liitinrungon M läpi piirilevylle N ja liitä kytkentäkaavion mukaisesti. 16. Vedä johdin johtoläpiviennin tiivistysholkin Q, rungon läpivientireiän ja vedonpoistimen R läpi piirilevylle N ja liitä kytkentäkaavion mukaisesti. 17. Paina piirilevy N liitinrunkoon, aseta johdin kohdalleen. 18. Kiinnitä ja kiristä vedonpoistin R ja tiivistysholkki Q. 19. Aseta kansi L ja ruuvi K rungolle. 10. Aseta liitinrunko paikalleen liitoslevylle ja kiinnitä ruuvilla K. 15

16 Sähköliitokset (jatkoa) Kytkentäkaavio Kuva 14 Kuva 15 Tämä kytkentätapa koskee ainoastaan Ranskaa! 16

17 Sähköliitokset (jatkoa) Jännitetaulukko Voit jännitetaulukon avulla tarkastaa, onko kuivakiehuntaelektrodi upoksissa tai onko siinä toimintahäiriö. Mittauskohdat löydät kuivakiehuntahälyttimen NRS 1-7 kytkentäkaaviosta, ks. kuvat 14 ja 15. U 1-2 U 1- U 2-10 V eff 0,5 µs/cm, C = 0,13 cm -1 Upoksissa U Kuivilla U Toimintahäiriö (upoksissa/hälytys) < U 2 V eff 10 µs/cm, 1- C = 0,3 cm -1 Ohje NRS 1-7-kuivakiehuntahälyttimen vahvistinosan sisäinen määräaikainen toimintakoe pudottaa jännitteen U sekunnin välein 0 volttiin! Työkalut Ristipääruuvitaltta, koko 1 Ruuvitaltta, koko 2,5, täysin eristetty (VDE ) Lenkkiavain 18 (19) mm Käyttöönotto Sähköliitosten tarkastus Tarkasta, onko NRG kytketty kuivakiehuntahälyttimeen NRS 1-7 kytkentäkaavion mukaisesti, ks. kuvat 14 ja 15. Käyttöjännitteen kytkeminen Kytke kuivakiehuntahälyttimen NRS 1-7 käyttöjännite päälle. 17

18 Käyttö Vedenpinnanrajoitin Käyttökohteina ovat kuivakiehuntahälyttimeen NRS 1-7 liitettynä yhdistelmälaitteena höyryä ja kuumaa käyttövettä tuottavat standardin TRD 401, TRD 602, TRD 604, EN 12952, EN tai ao. kansallisen standardin mukaiset laitteistot. Ohje Voit analysoida ja korjata käyttöönotossa ilmenevät toimintahäiriöt s. 18 luvun Toimintahäiriöt ja niiden korjaaminen ohjeiden avulla. Toimintahäiriöt Vikaluettelo: Toimintahäiriöt ja niiden korjaaminen Kuivakiehuntaelektrodi on upoksissa - Kuivakiehuntahälytys Vika: Kuivakiehuntahälyttimen käyttöjännite ei ole kytkeytyneenä päälle. Apu: Tarkasta kytkennät. Kytke käyttöjännite päälle. Vika: Apu: Vika: Apu: Kuivakiehuntaelektrodien ja säiliön (runkomaa) välillä on sähköinen yhteys (oikosulku). Tarkasta asennus, muuta ohjeiden mukaiseksi. Elektrodirungon sisätiiviste on vaurioitunut. Vaihda kuivakiehuntaelektrodi uuteen. Kuivakiehunta - ei hälytystä Vika: Apu: Vika: Apu: Vika: Apu: Kuivakiehuntaelektrodin kotelon ja säiliön välillä ei ole sähköistä yhteyttä (maadoitus). Puhdista tiivistepinnat ja käytä metallista, kirkkaaksi hehkutettua tiivisterengasta D 27 x 32, D-muoto, DIN Kuivakiehuntaelektrodin ja -yhteen tiivistämiseen ei saa käyttää hamppu- tai PFTE-nauhaa! Suojaputken tasausreikä on tukossa, upoksissa tai puuttuu kokonaan. Tarkasta suojaputki, puhdista/tee asiaankuuluva tasausreikä. Ulkopuolisen mitta-astian sulkuventtiili (valinnaisosa) on kiinni. Avaa sulkuventtiili. Jos laitteeseen tulee vika, joka ei korjaannu edellä esitetyillä ohjeilla, käänny teknisen asiakaspalvelumme puoleen. 18

19 Käytöstä poistaminen Vaara Väärä käsittely voi aiheuttaa vaikeita palovammoja koko vartalon alueella! Purkutöitä saa tehdä vain laitteiston ollessa paineeton (0 bar) ja huoneenlämpötilassa (20 C)! Kierrätys Pura kuivakiehuntaelektrodi ja kierrätä osat materiaalimerkintöjensä mukaisesti. Elektroniikkaosat (piirilevyt) on kierrätettävä erityismääräystensä mukaisesti erillään! Huomioi käytöstä poistetun kuivakiehuntaelektrodin kierrätyksessä ao. ympäristö- ja jätelain määräykset. Liite Määräystenmukaisuusvakuutus, CE-merkki Kuivakiehuntaelektrodit NRG 16-11, NRG ja NRG ovat seuraavien EY-direktiivien mukaisia: NSP-matalajännitedirektiivin 73/23/EWG / F 93/68/EWG EMV-direktiivin 89/336/EWG / 93/68/EWG Räjähdyssuojadirektiivin 94/9/EG ( ) NSP-määräykset EN EY-direktiivi 97/23/EG paineenalaiset laitteet, pois lukien artiklan 3.3 poikkeussäännösten mukaiset laitteet. Vaatimustenmukaisuuskriteerinä on käytetty liitettä III: Kohdat B ja D, tarkastettuna mainitussa kohdassa Laitteen muuttaminen ilman meiltä saatua lupaa johtaa tämän ilmoituksen mitätöimiseen. Bremen, GESTRA AG Di Uwe Bledschun Tuotantojohtaja Di Lars Bohl Laatuvastaava 19

20 Maajantuoja Suomessa: OY KONWELL AB Hankasuontie 11 A HELSINKI Puh Fax www. konwell.fi GESTRA AG P. O. Box , D Bremen Münchener Str. 77, D Bremen Telephone +49 (0) Fax +49 (0) Internet /406csa 2004 GESTRA AG Bremen Printed in Germany 20
