1 GESTRA GESTRA Steam Systems NRGT 26 1 NRGT 26 1S FI Suomenkielinen Käyttöohje Pintalähetin NRGT 26 1, NRGT 26 1S 1

2 Sisältö Tärkeitä ohjeita Sivu Määräystenmukainen käyttö... Toimintakuvaus... Turvaohjeet... Direktiivit ja standardit VdTÜV-hyväksyntä Wasserüberwachung Hyväksynnät laivakäyttöön... Pienjännitedirektiivi ja EMC (sähkömagneettinen yhteensopivuus)... ATEX (Atmosphère Explosible)... UL/cUL (CSA) -hyväksyntä... Tiedot vaatimustenmukaisuusvakuutuksesta / valmistajanvakuutuksesta... Tekniset tiedot NRGT 26 1, NRGT 26 1S...6 Toimitusvarustus...8 Tyyppikilpi / tunnistetiedot...8 Asennus Mitat, NRGT 26 1, NRGT 26 1S...10 NRGT NRGT 26 1S...11 Merkkien selitykset...11 Työkalut...11 Asennusesimerkkejä NRGT Merkkien selitykset...1 Sähköliitäntä NRGT 26 1, NRGT 26 1S...1 Pintalähettimen liitäntä...1 NRGT 26 1, NRGT 26 1S kytkentä...1 Merkkien selitykset...1 Työkalu...1 Pintalähettimien NRGT 26-1, NRGT 26-1S kytkentäkaavio...16 Pintalähettimen NRGT kytkentä, käyttöjännite 2 V AC/DC...16 Pintalähettimen NRGT kytkentä, käyttöjännite 11 / 20 V AC...16 Oloarvolähtö

3 Sisältö Jatkoa Perusasetukset Sivu Tehdasasetukset, NRGT Tehdasasetukset, NRGT 26 1S...17 Aktiivisen mittausalueen asettaminen...17 Käyttöönotto Käyttöjännitteen kytkeminen...18 Mittausalueen alarajan asetus...18 Mittausalueen ylärajan asetus...18 Vikailmoitukset ja vianpoisto Näyttö, vianmääritys ja vianpoisto...19 Elektroniikkakortti vaihtaminen...20 Huolto Turvaohjeet...21 Elektrodisauvan puhdistus...21 Pintalähettimen irrotus ja hävittäminen Pintalähettimen NRGT 26-1, NRGT 26-1S irrotus ja hävittäminen...21

4 Tärkeitä ohjeita Määräystenmukainen käyttö Pintalähettimiä NRGT 26 1 ja NRGT 26 1S käytetään höyrykattila- ja kuumavesilaitteistojen tai lauhdeja syöttövesisäiliöiden pinnankorkeuden jatkuvaan mittaamiseen. Pintalähetintä voidaan käyttää yhdessä pintakytkimien NRS2-.. ja pinnankorkeuden säätimien NRR 2-.. kanssa esimerkiksi vedenpinnan säätöön yhdistettynä MIN-/MAX-hälytykseen. Tarkoitetun käytön mukaisesti pintalähetin voidaan kytkeä seuraaviin pintakytkimiin/-säätimiin: NRS 2-0, NRS 2-1, NRR 2-0, NRR 2-1, NRR 2-2 ja NRR 2-. Pintalähetin soveltuu sekä sähköä johtaville että sähköä johtamattomille väliaineille. Toimintakuvaus Pintalähetin NRGT 26-1 on kompakti laite, joka koostuu pinnankorkeuden mittauselektrodista ja liitäntäkotelossa olevasta elektroniikkamoduulista. Pintalähettimen NRGT 26-1 toiminta perustuu kapasitiiviseen mittaukseen ja se muuttaa pinnankorkeuden muutokset -20 ma tasoriippuvaiseksi virtasignaaliksi. Elektrodisauvan pituus määrittelee mittausalueen. Pintalähetin asennetaan höyrykattilaan tai säiliöön tai näiden ulkopuolella sijaitsevaan mittauskammioon. Kun pintalähetin asennetaan kattilan sisäpuolelle, järjestelmään kuuluva suojaputki varmistaa toiminnan (katso kappale Asennusesimerkkejä (s. 12). Pintalähetin voidaan asentaa GESTRA-pintaelektrodin kanssa pinnankorkeuden rajoittimeksi tai vedenpinnan ylärajan rajoittimeksi yhteiseen suojaputkeen tai mittauskammioon. Turvaohjeet Laitteen saa asentaa, sähköliitännät tehdä ja käyttöönoton suorittaa vain asianmukaisen koulutuksen saanut henkilö. Laitteen huollot ja muutostyöt saa suorittaa ainoastaan valtuutettu, asianmukaisen erityiskoulutuksen saanut henkilö. Vaara Pintalähetintä irrotettaessa saattaa purkautua höyryä tai kuumaa vettä! Vakavat palovammat koko vartalon alueella ovat mahdollisia! Pintalähettimen saa irrottaa vain, kun säiliön paine on 0 bar!! Pintalähetin on käytön aikana kuuma! Väärä käsittely voi aiheuttaa vaikeita palovammoja käsiin ja käsivarsiin. Asennus- tai huoltotöitä saa tehdä vain laitteiston ollessa kylmä! Pintalähettimen riviliittimessä on käytön aikana jännite! Väärä käsittely voi aiheuttaa vakavia vammoja sähkövirran takia! Katkaise laitteesta virta ennen kotelon kannen asennusta ja irrotusta! Huomio Laitteen tekniset ominaisuudet on merkitty tyyppikilpeen. Älä käytä laitetta, josta puuttuu tyyppikilpi.

5 Direktiivit ja standardit VdTÜV-hyväksyntä Wasserüberwachung 100 Pintalähetin NRGT 26-1 on rakenneosatestattu VdTÛV Merkblatt Wasserstand 100 mukaisesti yksittäisenä tai liitettynä seuraaviin pintakytkimiin/-säätimiin: NRS 2-0, NRS 2-1, NRR 2-0, NRR 2-1, NRR 2-2 ja NRR 2-. VdTÜV-hyväksyntä Wasserstand 100 määrittelee kattiloiden vedenpinnan säätö- ja rajoituslaitteistojen vaatimukset. Hyväksynnät laivakäyttöön Pintalähetin NRGT 26-1S on hyväksytty laivakäyttöön. Pienjännitedirektiivi ja EMC (sähkömagneettinen yhteensopivuus) Pintalähetin NRGT 26-1S täyttää pienjännitedirektiivin 2006/9/EY ja EMC-direktiivin 200/108/EY vaatimukset. ATEX (Atmosphère Explosible) Laitetta ei saa eurooppalaisen direktiivin 9/9/EY mukaisesti käyttää räjähdysherkillä (Ex-) alueilla. UL/cUL (CSA) -hyväksyntä Laite on seuraavien standardien mukainen: UL 08 ja CSA C22.2 nro 1-1, Standards for Industrial Control Equipment. File E2189. Tiedot vaatimustenmukaisuusvakuutuksesta / valmistajanvakuutuksesta Laitteen eurooppalaisten direktiivien mukaisen vaatimustenmukaisuusvakuutuksen edellyttämät tiedot löytyvät vaatimustenmukaisuusvakuutuksestamme tai valmistajanvakuutuksestamme. Voimassa oleva vaatimustenmukaisuusvakuutus/valmistajanvakuutus on saatavana internet-sivuiltamme Dokumente tai meiltä.

6 Tekniset tiedot NRGT 26 1, NRGT 26 1S Käyttöpaine PN 0, 2 bar 28 C lämpötilassa Mekaaninen liitäntä NRGT 26 1: Kierre G ¾ A, ISO 228 NRGT 26 1S: Laippa DN 0, PN 0, DIN EN Materiaalitiedot Kierrekiinnitteinen runko: 1.71, X6CrNiMoTi Elektrodisauvan eriste PTFE Liitäntäkotelo:.2161 G AlSi8Cu NRGT 26-1S: Laippa P20GH NRGT 26-1S: Välikappale PTFE NRGT 26-1 Asennuspituus, C Mittausalue Asennuspituus, C Mittausalue NRGT 26-1S Asennuspituus, C Mittausalue Asennuspituus, C Mittausalue Paino NRGT 26 1: noin 1,8 kg NRGT 26 1S: noin 8,0 kg Elektroniikkakortti Käyttöjännite 2 V AC/DC AC +/ 20 % DC +10 / % 11 V +/ 10 %, 0/60 Hz (valinnainen) 20 V +/ 10 %, 0/60 Hz (valinnainen) Ottoteho VA / 2 V DC VA / 2, 11, 20 V AC 6

7 Tekniset tiedot Jatkoa NRGT 26 1, NRGT 26 1S Jatkoa Varoke ulkoinen T 0, A elektroninen lämpösuoja T maks. = 102 C Kytkentäherkkyys Alue 1: Vesi 20 µs/cm Alue 2: Vesi 0, µs/cm Alue : Polttoöljy EL ε r 2, Lähtö Oloarvolähtö 20 ma, verrannollinen pinnankorkeuteen. Galvaanisesti erotettu, maks. impedanssi 00 Ω. Näyttö ja käyttölaitteet 2 punaista LEDiä "täyttöaste 0 %" tai "täyttöaste 100 %" mittausalueen puitteissa. 1 vihreä LED "täyttöaste 0 % %" mittausalueesta. 1 DIP-kytkin mittausalueen valintaa varten. 2 trimmeriä mittausalueen hienosäätöön. 2 liitäntää jännitemittausta varten. Sähköliitäntä 2 läpivientiholkkia sisäisellä vedonpoistolla M20 x 1, 2- ja -napaiset riviliittimet ruuveilla, irrotettavia, johdinpoikkipinta-ala 1, mm 2 Kotelointiluokka IP 6 DIN EN 6029 mukaisesti Sallittu ympäristölämpötila Enintään 70 C Varastointi- ja kuljetuslämpötila C Hyväksynnät: TÜV-rakenneosahyväksyntä VdTÜV-hyväksyntä Wasserstand 100: Vedenpinnan säätö- ja rajoitinlaitteiden vaatimukset. Rakenneosatunnus: TÜV WR XX-91, XX-2, XX-26, XX-27 (ks. tyyppikilpi) UL/cUL (CSA) -hyväksyntä Laite on seuraavien standardien mukainen: UL 08 ja CSA C22.2 nro 1-1, Standards for Industrial Control Equipment. File E2189. Laivakäyttö DNV A-187, KR HMB MS002, NK TA11016M, BV 10617/CO CCS HBT , RINA ELE 07609CS, GL HH; LR 98/2007 (E2) 7

8 Tekniset tiedot Jatkoa Toimitusvarustus NRGT Pintalähetin NRGT Tiivisterengas 27 x 2, muoto D, DIN 760, 1.01, kirkkaaksi hehkutettu 1 Käyttöohje NRGT 26 1S ((rakenne laivoja varten) 1 Pintalähetin NRGT 26 1S laipalla DN 0, PN 0, DIN EN Käyttöohje Tyyppikilpi / tunnistetiedot Turvaohjeet PN 0 PN 0 2 bar (6psi) 28 C (60 F) Tamb 70 C (18 F) IP 6 Laitteen tunnus, paineluokka Mekaaninen liitäntä, materiaalinumero Tiedot käyttöalueesta Sähköiset tiedot Valmistaja TÜV WR XX-91, -2, -26, -27 Münchener Str. 77 D-2821 Bremen Mittausalue Tosiarvolähdön tiedot Rakenneosatunnus CE-merkki Hävittämisohje Kuva 1 8

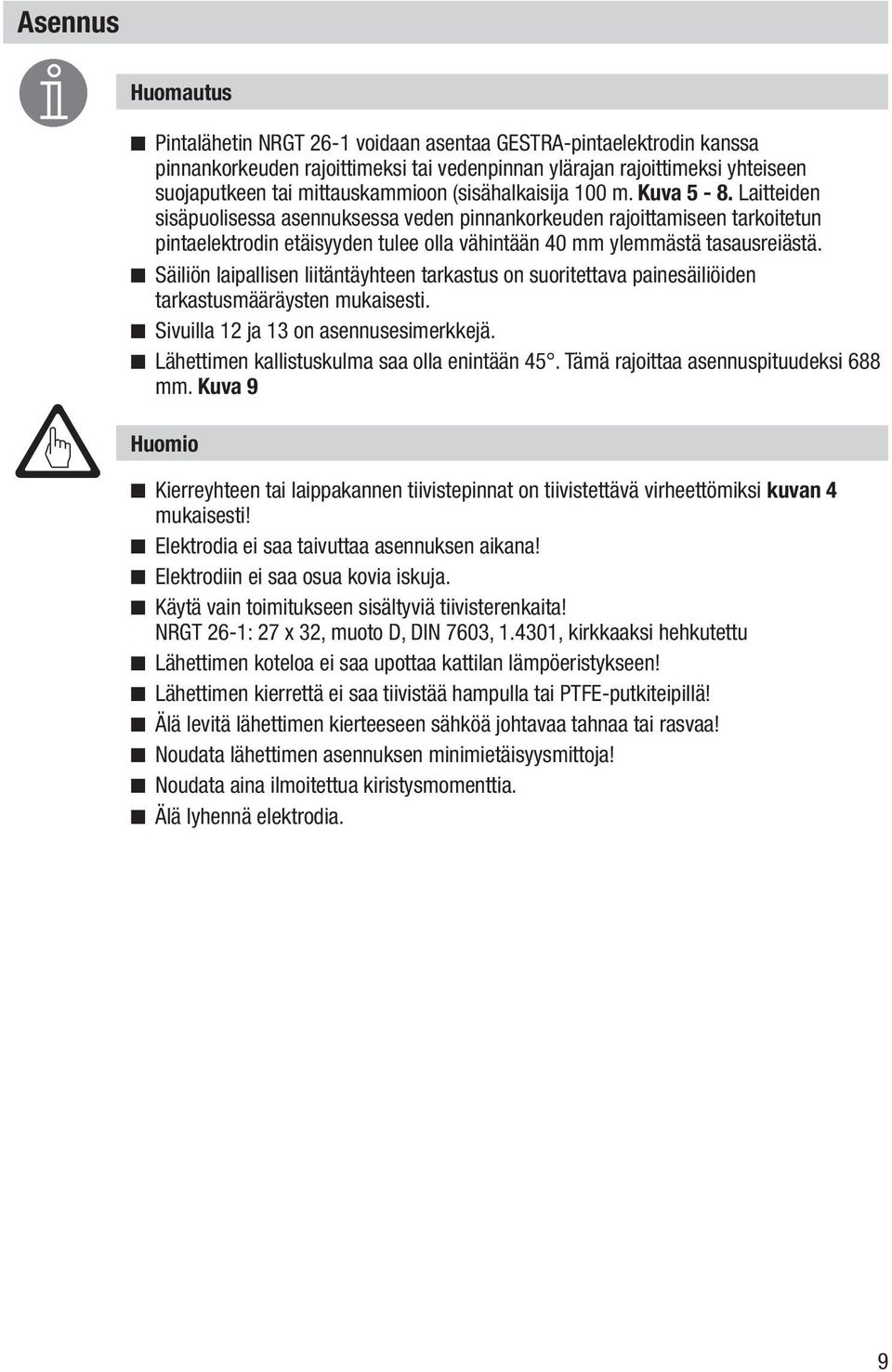

9 Asennus Huomautus Pintalähetin NRGT 26-1 voidaan asentaa GESTRA-pintaelektrodin kanssa pinnankorkeuden rajoittimeksi tai vedenpinnan ylärajan rajoittimeksi yhteiseen suojaputkeen tai mittauskammioon (sisähalkaisija 100 m. Kuva - 8. Laitteiden sisäpuolisessa asennuksessa veden pinnankorkeuden rajoittamiseen tarkoitetun pintaelektrodin etäisyyden tulee olla vähintään 0 mm ylemmästä tasausreiästä. Säiliön laipallisen liitäntäyhteen tarkastus on suoritettava painesäiliöiden tarkastusmääräysten mukaisesti. Sivuilla 12 ja 1 on asennusesimerkkejä. Lähettimen kallistuskulma saa olla enintään. Tämä rajoittaa asennuspituudeksi 688 mm. Kuva 9 Huomio Kierreyhteen tai laippakannen tiivistepinnat on tiivistettävä virheettömiksi kuvan mukaisesti! Elektrodia ei saa taivuttaa asennuksen aikana! Elektrodiin ei saa osua kovia iskuja. Käytä vain toimitukseen sisältyviä tiivisterenkaita! NRGT 26-1: 27 x 2, muoto D, DIN 760, 1.01, kirkkaaksi hehkutettu Lähettimen koteloa ei saa upottaa kattilan lämpöeristykseen! Lähettimen kierrettä ei saa tiivistää hampulla tai PTFE-putkiteipillä! Älä levitä lähettimen kierteeseen sähköä johtavaa tahnaa tai rasvaa! Noudata lähettimen asennuksen minimietäisyysmittoja! Noudata aina ilmoitettua kiristysmomenttia. Älä lyhennä elektrodia. 9

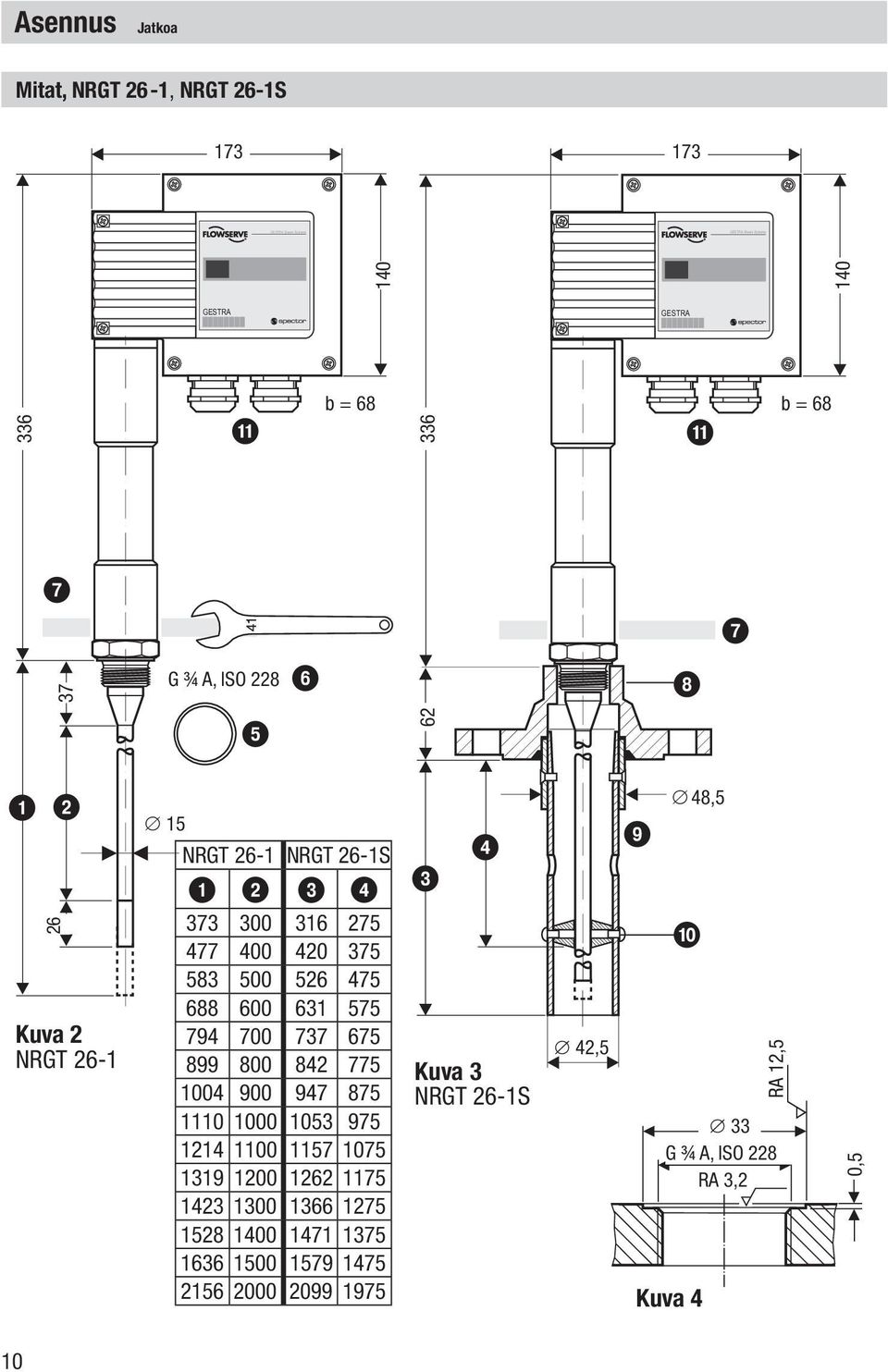

10 GESTRA Steam Systems GESTRA Steam Systems Asennus Jatkoa Mitat, NRGT 26 1, NRGT 26 1S GESTRA GESTRA 6 a b = 68 6 a b = G ¾ A, ISO Kuva 2 NRGT NRGT 26-1 NRGT 26-1S Kuva NRGT 26-1S 2, 8, 9 0 RA 12, G ¾ A, ISO 228 RA,2 Kuva 0, 10

11 Asennus Jatkoa NRGT Tarkasta tiivistyspinnat. Kuva 2. Aseta toimitukseen sisältyvä tiivisterengas kierreyhteen tai laippakannen tiivistepinnalle. Kuva. Levitä elektrodin kierteeseen 6 pieni määrä lämmönkestävää silikonivoiteluainetta (esim. WINIX 210).. Kierrä pintalähetin kierreyhteeseen tai laippaan ja kiristä 1 mm kiintoavaimella. Kiristysmomentti kylmänä on 160 Nm. NRGT 26 1S 1. Tarkasta tiivistepinnat ja aseta tasotiiviste liitosyhteeseen. 2. Aseta laippakansi 8 yhdessä pintalähettimen kanssa liitosyhteeseen ja kiinnitä ruuveilla. Kiristä ruuvit tasaisesti ristikkäin. Merkkien selitykset 1 + Suurin asennuspituus 28 C lämpötilassa 2 + Mittausalue Tiivisterengas 27 x 2, muoto D, DIN 760, 1.01, kirkkaaksi hehkutettu 6 Lähettimen kierre G ¾ A, ISO Lämpöeristys asennuspaikalla, d = 20 mm (kattilan lämpöeristyksen ulkopuolella) 8 Laippa DN 0, PN 0, DIN EN Suojaputki 0 Välikappale a Läpivientiholkit Työkalut Kiintoavain 1 mm, DIN 110, ISO 18 11

12 Asennusesimerkkejä NRGT 26-1 G ¾ DN 0 b c G ¾ DN 0 b c2 i e Kuva Suojaputki (asennuskohteessa) sisäpuoliseen asennukseen j d G ¾ DN 100 2, 2, k m Kuva 7 Suojaputki (asennuskohteessa) sisäpuoliseen asennukseen yhdessä muiden GESTRAlaitteiden kanssa 20 G ¾ 20 1 d f g k l 000 b c f h i e 000 e f g k 90 l 20 Kuva 6 Suojaputki (asennuskohteessa) sisäpuoliseen asennukseen DN 20 DN 20 ME 190 G ¾ d b e n f k Kuva 8 Mittauskammio ulkopuoliseen asennukseen DN 20 12

13 Asennusesimerkkejä Jatkoa NRGT 26-1 Jatkoa d b DN Putki esim.,7 x,2 Kuva 9 Vinoasennus esim. höyrykattiloissa d d maks. 688 Merkkien selitykset b Laippa PN 0, DN 0, DIN EN (yksittäiselektrodi) Laippa PN 0, DN 100, DIN EN (elektrodiyhdistelmä) c Liitäntälaipan yhteiden tarkastus on suoritettava kattilan tarkastuksen yhteydessä. d Ilmareikä 20 mm e Vedenpinnan yläraja HW f Elektrodisauva g Vaahtosuojaputki DN 80 (Ranskassa AFAQ:n mukaisesti DN 100) h Vaahtosuojaputki DN 100 i Etäisyys elektrodisauva - vaahtosuojaputki 1 mm j Elektrodin jatkeen etäisyys (NRG tai NRG ) 1 mm (ilmaväli ja pintapurkausväli) k Vedenpinnan alaraja NW l Supistuskappale DIN , K-88,9 x,2-2, x 2,6 W m Supistuskappale DIN , K-11, x,6-8, x 2,9 W n Mittauskammio DN 80 ME Liitäntäyhteiden etäisyys keskeltä keskelle 1

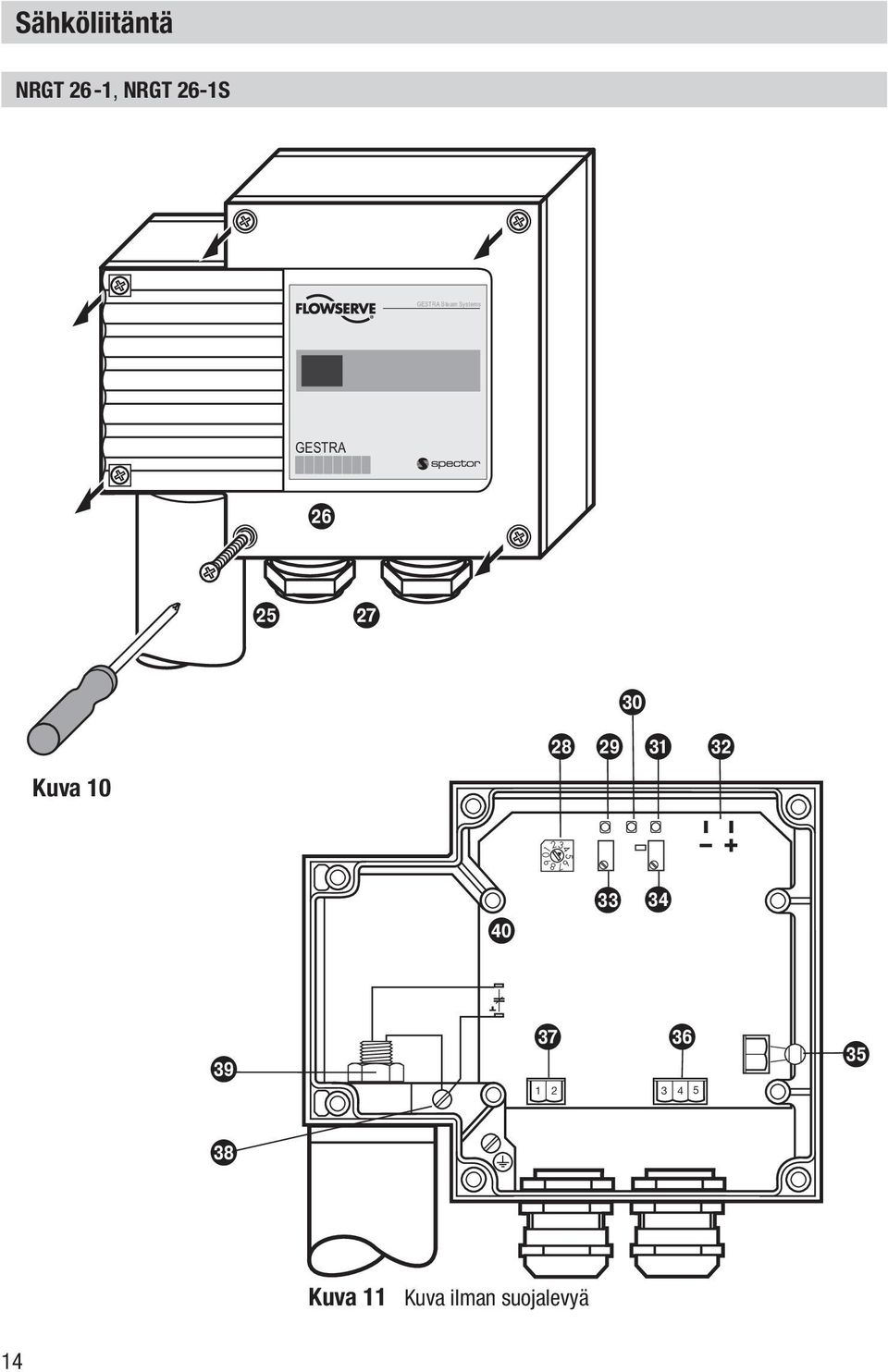

14 0 Sähköliitäntä NRGT 26 1, NRGT 26 1S GESTRA Steam Systems GESTRA p o q t r s u v Kuva D w x C A z 1 2 y B Kuva 11 Kuva ilman suojalevyä 1

15 Sähköliitäntä Jatkoa Pintalähettimen liitäntä Liitäntäkotelo on kiinnitetty elektrodiosaan itselukitsevalla kiinnitysmutterilla C. Liitäntäkoteloa voidaan kiertää ennen sähköliitäntää enintään +/ 180 haluttuun suuntaan (kaapelin lähtö). NRGT 26 1, NRGT 26 1S kytkentä 1. Avaa kannen ruuvit o, irrota kotelon kansi p. Kuva Irrota riviliittimet z ja A piirilevyltä.. Kuori ja käännä kaapelin vaippa noin 0 mm matkalta ja kuori sen jälkeen osajohtimia noin mm verran.. Löysää läpivientiholkit q. Vie laitteiden, joiden käyttöjännite on 2 V, ohjauskaapeli toisen läpivientiholkin läpi. Sulje vapaaksi jäävä läpivientiholkki (kotelointiluokka IP 6). Vie laitteiden, joiden käyttöjännite on 11 / 20 V, verkkojännitekaapeli oikeanpuoleisen läpivientiholkin läpi ja ohjauskaapeli toisen läpivientiholkin läpi.. Kytke osajohtimet kytkentäkaavion mukaisesti riviliittimiin z ja A. 6. Kiinnitä riviliittimet z ja A piirilevylle. 7. Kiristä läpivientiholkit q uudelleen. 7. Kiinnitä kotelon kansi p ja kiristä kannen ruuvit o. Huomio n Seuraavien eristettyjen kaapelien jatkaminen ei ole sallittua: Verkkojännite- ja ohjauskaapelit pienjännitealueella. Merkkien selitykset o Kannen ruuvit (ristipääruuvit M) p Kotelon kansi q Läpivientiholkit M 20 x 1, r Mittausalueen kytkin s LED täyttöaste 0 % t LEDtäyttöaste yli 0 %, alle 100 % u LED täyttöaste 100 %t v Liitännät jännitemittausta varten (0-7 V, verrannollinen pinnankorkeuteen) w Potentiometri mittausalueen alarajan hienosäätöön x Potentiometri mittausalueen ylärajan hienosäätöön y Elektroninen lämpösuoja T MAKS 102 C z Käyttöjännitteen riviliitin A Oloarvolähdön riviliitin B Maadoitusliitäntä C Liitäntäkotelon kiinnitysmutteri D Elektroniikkakortin kiinnitysruuvi Työkalu n Ruuvitaltta koko 1 n Ruuvitaltta koko 2,, täysin eristetty DIN VDE mukaisesti 1

16 Sähköliitäntä Jatkoa Pintalähettimien NRGT 26-1, NRGT 26-1S kytkentäkaavio NRGT 26-1 NRGT 26-1S DC Supply Elektroninen lämpösuoja 20 ma impedanssi maks. 00 Ω Kuva 12 Maadoitusruuvi kotelossa PE S1 F1 + (L) (N) Erotuskytkin Varoke 2V AC/DC valinnainen 11/20 V AC 16 Pintalähettimen NRGT kytkentä, käyttöjännite 2 V AC/DC Pintalähetin suojataan ulkoisesti T 0, A varokkeella. Liitäntäkaapelina on käytettävä monisäikeistä, suojattua ohjauskaapelia, jonka poikkipinta-ala on vähintään 0, mm 2, esim. LiYCY x 0, mm 2, pituus enintään 100 m. Kun pintalähettimeen syötetään jännite, on kosketusvaarallisista jännitteistä erottamiseen käytettävä suojattua verkkolaitetta (esim. Siemens -SITOP PSU100C 2V/0,6A), joka täyttää vähintään standardin DIN EN 0178 tai DIN EN tai DIN EN tai DIN EN 6090 vaatimukset kaksois- tai vahvistetusta eristyksestä (luotettava sähköinen erotus). Pintalähettimen NRGT kytkentä, käyttöjännite 11 / 20 V AC Pintalähetin suojataan ulkoisesti T 0, A varokkeella. Liitäntäkaapelina on käytettävä monisäikeistä, suojattua ohjauskaapelia, jonka poikkipinta-ala on vähintään 0, mm 2. Oloarvolähdön liitäntään käytetään monisäikeistä, suojattua ohjauskaapelia, jonka poikkipinta-ala on vähintään 0, mm 2, esim. LiYCY 2 x 0, mm 2, pituus enintään 100 m. Asenna laitteen lähelle helposti saataville kaikki navat katkaiseva erotuskytkin (EN ). Merkitse tämä kytkin pintalähettimen erotuskytkimeksi. Oloarvolähtö Oloarvolähdön -20 ma liittimiin saa liittää vain laitteita, joiden kohdalla voidaan osoittaa, että virtasilmukan ja laitteen aktiivisten osien, jotka eivät toimi suojajännitteellä, välillä on vähintään standardin DIN EN 0178 tai DIN EN tai DIN EN tai DIN EN 6090 mukainen kaksoistai vahvistettu eristys. Kuljeta liitäntäkaapeli erillään suuria virtoja kuljettavista kaapeleista. Huomioi maks. 00 ohmin impedanssi.

17 Perusasetukset Tehdasasetukset, NRGT 26 1 Pintalähetin toimitetaan seuraavilla tehdasasetuksilla: n Mittausalue 100 mm: Kytkin r asento, vesi 20 µs/cm n Mittausalue 100 mm mm: Kytkin r asento, vesi 20 µs/cm n Mittausalue 1800 mm mm: Kytkin r asento, vesi 20 µs/cm n Mittausalue 1600 mm mm: Kytkin r asento, vesi 20 µs/cm Tehdasasetukset, NRGT 26 1S Pintalähetin toimitetaan seuraavilla tehdasasetuksilla: n Mittausalue 127 mm: Kytkin r asento, vesi 20 µs/cm n Mittausalue 17 mm mm: Kytkin r asento, vesi 20 µs/cm n Mittausalue 177 mm - 17 mm: Kytkin r asento, vesi 20 µs/cm n Mittausalue 17 mm mm: Kytkin r asento, vesi 20 µs/cm Aktiivisen mittausalueen asettaminen Lähettimen mittausalueen sisällä voidaan asettaa aktiivinen mittausalue. Aktiivisen mittausalueen pituus esivalitaan kytkimellä r. Kytkin r katso kuva 11. X Valittu (aktiivinen) mittausalue [mm] 2 Mittausalue [mm] = xxx % katso kuva 2 ja E Mittausalueen alaraja, säädettävä F Mittausalueen yläraja, säädettävä Vesi, johtokyky 20 µs/cm 6 Vesi, johtokyky 2 µs/cm 7 Polttoöljy EL, dielektrisyysvakio ε r 2, r Kuva 1 Huomio F 7 2 E 26 X Alempi mittauspiste X n Jos X on huomattavasti pienempi kuin 2, valitse kytkimestä r pykälää pienempi asetusarvo! 17

18 Käyttöönotto Vaara Pintalähettimen riviliittimessä on käytön aikana jännite! Väärä käsittely voi aiheuttaa vakavia vammoja sähkövirran takia! Katkaise laitteesta virta ennen kotelon kannen asennusta ja irrotusta! Mittauspisteiden asetukseen saa käyttää vain täysin eristettyä, standardin VDE 0680 mukaista ruuvitalttaa. Käyttöjännitteen kytkeminen Tarkasta, että pintalähetin on kytketty kytkentäkaavion mukaisesti (kuva 12 sivu 16) ja kytke käyttöjännite päälle. Pintalähettimen ollessa kuivilla valodiodi s palaa. Kuva 11 Mittausalueen alarajan asetus 1. Avaa kannen ruuvit o, irrota kotelon kansi p. Kuva Alenna pinnankorkeutta mittausalueen alarajaan.. Nosta höyrykattila tai säiliö käyttöpaineeseen.. Kierrä potentiometriä w vasemmalle, kunnes punainen LED s palaa.. Kierrä potentiometriä w oikealle, kunnes vain vihreä LED t palaa. Mittausalueen alaraja on nyt asetettu. Mittausalueen ylärajan asetus 1. Täytä säiliö ja odota 0 sekuntia (sisäinen höyrytys). 2. Kierrä potentiometriä x oikealle, kunnes vain punainen LED u palaa.. Kierrä potentiometriä x vasemmalle, kunnes vihreä LED t palaa.. Kierrä potentiometriä x oikealle, kunnes vihreä LED t sammuu. Mittausalueen yläraja on nyt asetettu.. Kiinnitä kotelon kansi p ja kiristä kannen ruuvit o. Huomautus n Jos mittausalue asetetaan laitteen ollessa kylmä, asetukset muuttuvat lämmön vaikutuksesta elektrodisauvan pitenemisen seurauksena. Asetukset on korjattava. n Jos tarkkuuden (0 % = ma ja 100 % = 20 ma) on oltava parempi kuin ± 0, ma, asetuksen tarkkuuden varmistamiseksi on vielä mitattava liitäntänavoista 1 ü ja 2 ä pinnankorkeuteen verrannollinen virta. 18

19 Vikailmoitukset ja vianpoisto Näyttö, vianmääritys ja vianpoisto Huomio Tarkasta ennen vianetsintää: Käyttöjännite: Onko käyttöjännite sama kuin pintalähettimen tyyppikilvessä? Johdotus: Onko johdotus kytkentäkaavion mukainen? Vikailmoitukset Laite toimii epätarkasti Vika Korjaus Lähetin on asennettu ilman suojaputkea. Suojaputkea tarvitaan vastaelektrodiksi. Asenna suojaputki. Suojaputken ilmareikä puuttuu, on tukossa tai nestepinnan alapuolella. Tarkasta suojaputki ja tee tarvittaessa ilmareikä. Ulkoisen mittaussäiliön (lisävaruste) sulkuventtiili on kiinni. Avaa sulkuventtiili. Valittu mittausalueen alaraja on lähettimen mittaus alueen ulkopuolella. Asenna riittävän pitkä pintalähetin. Lähetin on liian lyhyt. Mittausalue on väärin asetettu. Aseta kytkin r oikein. Katso Perusasetukset Elektrodisauva on erittäin likainen voimakkaan sakan kertymisen takia. Lähetin on viallinen. Oloarvolähtö (liittimet 1 ja 2) yli 20 ma. Kuva 12 Irrota pintaelektrodi ja puhdista elektrodisauva kostealla liinalla. Vaihda pintalähetin. Vika Käyttöjännite puuttuu. Elektroninen lämpösuoja y on viallinen. Maadoitusyhteys säiliöön on katkennut. Elektroniikkayksikkö viallinen Laite ei toimi Korjaus Kytke käyttöjännite. Tarkasta kaikki liitännät. Vaihda lämpösuoja. Tilausnro 02.Tarkasta ympäristö lämpötila. Ympäristölämpötila ei saa ylittää 70 C. Puhdista tiivistepinnat ja kierrä pintalähetin kiinni metallisen tiivisterenkaan kanssa, 27 x 2, muoto D, DIN 760, 1.01, kirkkaaksi hehkutettu. Pintalähetintä ei saa tiivistää hampulla tai PTFE-putkiteipillä Vaihda elektroniikkayksikkö. 19

20 Vikailmoitukset ja vianpoisto Jatkoa Elektroniikkakortti vaihtaminen 1. Avaa kannen ruuvit o ja irrota kotelon kansi p. 2. Irrota elektrodijohtimet jousiliittimistä piirilevyltä. Irrota riviliittimet z A.. Irrota maadoitusliitäntä B.. Avaa elektroniikkakortin kiinnitysruuvit D ja irrota kortti. Kortti on saatavana varaosana. Tilausnro NRGT 26-1 NRGT 26-1S V AC V AC 21 2 V AC/DC V AC V AC 21 2 V AC/DC. Elektroniikkamoduulin asennus tapahtuu käänteisessä järjestyksessä. Huomautus Elektroniikkakortin vaihdon jälkeen on suoritettava uusi käyttöönottomenettely. 20

21 Huolto Turvaohjeet Laitteen saa asentaa, sähköliitännät tehdä ja käyttöönoton suorittaa vain asianmukaisen koulutuksen saanut henkilö. Laitteen huollot ja muutostyöt saa suorittaa ainoastaan valtuutettu, asianmukaisen erityiskoulutuksen saanut henkilö. Vaara Pintalähetintä irrotettaessa saattaa purkautua höyryä tai kuumaa vettä! Vakavat palovammat koko vartalon alueella ovat mahdollisia! Pintalähettimen saa irrottaa vain, kun säiliön paine on 0 bar!! Pintalähetin on käytön aikana kuuma! Väärä käsittely voi aiheuttaa vaikeita palovammoja käsiin ja käsivarsiin. Asennus- tai huoltotöitä saa tehdä vain laitteiston ollessa kylmä! Elektrodisauvan puhdistus Vain ammattitaitoinen henkilöstö saa asentaa ja irrottaa laitteen. Noudata kappaleen Asennus ohjeita sivulla 11. Elektrodisauvan puhdistamiseksi pintalähetin on kytkettävä pois käytöstä ja irrotettava. Puhdista elektrodisauva kostealla liinalla. Pintalähettimen irrotus ja hävittäminen Pintalähettimen NRGT 26-1, NRGT 26-1S irrotus ja hävittäminen 1. Kytke käyttöjännite pois päältä. 2. Avaa kannen ruuvit o ja irrota kotelon kansi p.. Irrota liitäntäjohtimet riviliittimistä z A ja vedä kaapelit ulos läpivientiholkeista.. Irrota laite sen ollessa paineeton ja kylmä. Pintalähetintä hävitettäessä on noudatettava jätteenkäsittelyä koskevaa lainsäädäntöä. Jos ilmenee häiriöitä tai vikoja, joita ei pystytä korjaamaan tämän käyttöohjeen avulla, ota yhteys tekniseen asiakaspalveluumme. 21

22 Muistiinpanoja 22

23 Muistiinpanoja 2

24 GESTRA Edustajiemme yhteystiedot kaikkialla maailmassa kotisivuillamme Suomi OY Konwell AB Ruosilantie HELSINKI Tel / Fax / Web GESTRA AG Postfach 10 60, D-280 Bremen Münchener Str. 77, D-2821 Bremen Tel. 009 (0) 21 / 0-0 Fax 009 (0) 21 / 0-9 Web /10-201csa (8087-1) GESTRA AG Bremen Printed in Germany 2
