1 GESTRA Steam Systems UNA 23 UNA 25 UNA 26 UNA 27 FI Suomi Käyttöohje Uimurilauhteenpoistimet UNA 23, UNA 25, UNA 26, UNA 26h (haponkestävä teräs), UNA 27h

2 Sisällysluettelo Tärkeitä ohjeita sivu Määräystenmukainen käyttö...4 Turvaohjeet...4 Vaara...4 Huomio...4 Painelaitteet-direktiivin 1. artiklan mukainen luokitus (DGRL)...4 ATEX-luokitus (Atmosphère Explosible)...4 Kuvaus Toimitusvarustus...5 Laitekuvaus...5 Toimintakuvaus...6 Mallivaihtoehdot...6 Tekniset tiedot UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 27h...7 Käyttöalue...7 Korroosionkestävyys...7 Rakenneominaisuudet...7 Tyyppikilpi / tunnistetiedot...8 Rakenne Osahajautuskuvat UNA 23h, UNA 25h, UNA 26h...9 Osahajautuskuvat UNA 23v, UNA 25v, UNA 26v, UNA 23h/v näkölasilla...10 Osahajautuskuvat UNA 23h max, UNA 25h max, UNA 26h max...11 Osahajautuskuvat UNA 23v max, UNA 25v max, UNA 26v max...12 Osahajautuskuvat UNA 27h...13 Merkkien selitykset...14 Asennusohjeet UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 27h...15 Laipoin...15 Kiertein...15 Hitsausmuhvein...15 Hitsauspäin...16 Huomio...16 Hitsaussaumojen lämpökäsittely...16 Käsikäyttöinen ilmausventtiili...16 Työkalut...16 Uimurin kevennysvipu (erikoislisäosa)

3 Sisällysluettelo (jatkoa) Käyttöönotto sivu UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 27h...17 Käyttö Käsikäyttöinen ilmausventtiili...17 Uimurin kevennysvipu...17 Huolto Uimurilauhteenpoistimen tarkastus...18 Säätimen puhdistus/vaihto...18 Ilmausyksikön vaihto (säädin DUPLEX-MAX)...19 Työkalut...19 Näkölasin puhdistus/vaihto...20 Huomio...20 Kiristysmomentit...21 Varaosat Varaosaluettelot UNA 23h/v, UNA 25h/v, UNA 26h/v... 22, 23 Varaosaluettelot UNA 26h haponkestävä teräs... 24, 25 Varaosaluettelot UNA 27h...26 Käytöstä poistaminen Vaara...27 Kierrätys...27 Liite CE-merkinmukaisuus

4 Tärkeitä ohjeita Määräystenmukainen käyttö UNA 23, UNA 25: Uimurilauhteenpoistimia UNA 23 ja UNA 25 saa käyttää ainoastaan lauhteen poistoon vesihöyrystä. Käyttöalue putkistoissa on lauhteen poisto vesihöyrystä sallittujen paine- ja lämpötilarajoitusten puitteissa sekä huomioiden kemialliset reaktio- ja korroosiovaikutukset laitteen paineosissa. UNA 26, UNA 26h (haponkestävä teräs), UNA 27h: Uimurilauhteenpoistimia UNA 26, UNA 26h (haponkestävä teräs) ja UNA 27h saa käyttää ainoastaan lauhteiden ja nesteiden poistoon. Käyttöalueena putkistoissa on lauhteen poisto vesihöyrystä ja muista tiivistyvistä kaasuista sallittujen paine- ja lämpötilarajoitusten puitteissa sekä huomioiden kemialliset reaktio- ja korroosiovaikutukset laitteen paineosissa. Turvaohjeet Laitteen saa asentaa ja käyttöönoton saa suorittaa vain asianmukaisesti koulutettu henkilö. Laitteen huollot ja muutostyöt saa suorittaa ainoastaan valtuutettu, asianmukaisen erityiskoulutuksen saanut henkilö. Vaara Laite on käytön aikana paineenalainen! Kiinnityslaippaa, kiinnitysruuveja tai säädintä irrotettaessa saattaa ulos virrata kuumaa vettä, höyryä, myrkyllisiä kaasuja tai syövyttäviä nesteitä. Väärä käsittely voi aiheuttaa vaikeita palovammoja koko vartalon alueella. Myrkyllisistä kaasuista saattaa aiheutua vaikea myrkytystila! Asennus- tai huoltotöitä saa tehdä vain laitteiston ollessa paineeton! Putkistojen on oltava paineettomia ennen laitetta ja sen jälkeen! Laite on käytön aikana kuuma! Väärä käsittely voi aiheuttaa vaikeita palovammoja käsiin ja käsivarsiin. Asennus- tai huoltotöitä saa tehdä vain laitteiston ollessa kylmä! Laitteen teräväreunaiset sisäosat voivat aiheuttaa viiltohaavoja käsiin! Laiteosia vaihdettaessa on käytettävä suojakäsineitä! Huomio Laitteen tekniset ominaisuudet on merkitty tyyppikilpeen. Älä käytä laitetta, josta puuttuu tyyppikilpi. Painelaitedirektiivin 1. artiklan mukainen luokitus (DGRL) Uimurilauhteenpoistimet vastaavat painelaitedirektiivin 97/23/EG vaatimuksia. UNA 23 ja UNA 25 voidaan käyttää nesteryhmän 2 laitteistoissa. UNA 26, UNA 26h haponkestävä teräs ja UNA 27h voidaan käyttää nesteryhmien 1 ja 2 laitteistoissa. Kaikki ym. laitteet on varustettu CE-merkillä, pois lukien artiklan 3.3 poikkeussäännösten mukaiset laitteet. 4 ATEX-luokitus (Atmosphère Explosible) Laitteissa ei ole sytytysvaaraa aiheuttavia osia tai ominaisuuksia eivätkä ne siten kuulu direktiivin 94/9/EY rajoituksien piiriin; ne on hyväksytty käytettäväksi Ex-alueilla 0, 1, 2, 20, 21 ja 22 (1999/92/EY). Laitteille ei ole myönnetty Ex-tunnusta.

5 Kuvaus Toimitusvarustus UNA 2... SIMPLEX / SIMPLEX-MAX-säätimellä 1 Uimurilauhteenpoistin UNA Käsikäyttöinen ilmausventtiili tiivisteineen (toimitetaan irrallaan) 1 Käsikäyttöinen kevennysvipu (erikseen tilattava lisävaruste) 1 Käyttöohje UNA 2... DUPLEX- / DUPLEX-MAX-säätimellä 1 Uimurilauhteenpoistin UNA Käsikäyttöinen ilmausventtiili tiivisteineen (erikseen tilattava lisävaruste) 1 Käsikäyttöinen kevennysvipu (erikseen tilattava lisävaruste) 1 Käyttöohje Laitekuvaus UNA 2... ovat kuulasulku- (säätimet SIMPLEX/DUPLEX) tai paljekalvomekanismilla (säätimet SIMPLEX-/DUPLEX-MAX) varustettuja uimurilauhteenpoistimia. Laitteet soveltuvat vastapaineesta riippumattoman toimintatapansa ansiosta kaikkiin käyttöolosuhteisiin. Ne koostuvat pesästä, johon on laipalla kiinnitetty kansi ja säädin. Toimivat osat voidaan vaihtaa kannen poistamisen jälkeen irrottamatta pesää putkistosta. Lauhteenpoistimet voidaan varustaa erityyppisillä säätimillä. SIMPLEX-säädin on varustettu taso-ohjatulla uimurilla ja soveltuu erityisesti kylmille lauhteille sekä ylikuumennetulle höyrylle. DUPLEX-säädin on varustettu uimurilla ja lämpötilaohjatulla, automaattisella ilmauksella kyllästeistä höyryä käyttäville laitteistoille. SIMPLEX-MAX-säädin on varustettu taso-ohjatulla uimurilla ja se soveltuu erityisesti kylmille lauhteille ja tulistetulle höyrylle. DUPLEX-MAX-säädin on tarkoitettu suurille lauhdemäärille ja se on varustettu uimurilla ja lämpötilaohjatulla, automaattisella ilmauksella kylläistä höyryä käyttäville laitteistoille. UNA2 h on tarkoitettu vaakaputkiasennukseen. UNA2 v on tarkoitettu pystyputkiasennukseen. UNA 23h/v -lauhteenpoistin voidaan toimittaa varustettuna sisäänrakennetulla heijastavasta lasista valmistetulla näkölasilla. 5

6 Kuvaus (jatkoa) Toimintakuvaus Lauhde virtaa poistimeen ja avaa uimurin ohjaamana säätimen kuulasulkijan. Säätimen ollessa täysin auki istukan (AO) aukon halkaisija määrää suurimman läpäisymäärän. Käytetyn säätimen suurin sallittu eropaine riippuu istukan aukon halkaisijasta, poistettavan lauhdenesteen tiheydestä ja pesän käyttöolosuhderajoituksista. Saatavilla on useita erilaisia istukoita, joita voidaan myös jälkiasennuksessa vaihtaa. DUPLEX-säätimellä varustetut uimurilauhteenpoistimet voivat ilmata kylläistä höyryä käyttäviä lämpölaitteistoja lämpötilaohjattuina sekä käynnistysvaiheen että käytön aikana. Mallivaihtoehdot UNA 23h, UNA 25h, UNA26h, UNA 26h (haponkestävä teräs): Vaakaputkiasennukseen UNA 23v, UNA 25v, UNA26v: Pystyputkiasennukseen UNA 23h, UNA 23v: Kanteen kiinnitetyllä, heijastavalla näkölasilla varustetut mallit 6

7 Tekniset tiedot UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 27h Istukat Suurin sallittu eropaine 1 ) 2 ) DPMX [bar] UNA 23h/v UNA 25h/v UNA 26h/v UNA 26h (hapon kestävä teräs) UNA 27h AO 2 2 AO 4 4 AO 4 MAX 4 AO 8 8 AO 8 MAX 8 AO AO 13 MAX 13 AO AO AO 22 MAX 22 AO AO AO 32 MAX 32 AO ) Laitteiston käyttöaluerajoitukset on huomioitava! 2) Poistimen tulo- ja lähtöpaineen erotus. Käyttöalue UNA 2 ilman näkölasia: Paine-/lämpötilarajoitukset näkyvät laitepesän tunnistemerkinnästä ja tyyppikilven tiedoista: Paineluokka PN/Class, materiaali, korkein sallittu lämpötila sekä suurin sallittu paine ja paine-ero. UNA 23h/v: Korkein sallittu käyttölämpötila: 300 C UNA 25h/v: Korkein sallittu käyttölämpötila: 350 C UNA 26h (haponkestävä teräs): Korkein sallittu käyttölämpötila: 300 C UNA 26h/v: Korkein sallittu käyttölämpötila: 400 C UNA 23h/v näkölasilla: Korkein sallittu käyttölämpötila: 240 C Näkölasilla varustettuna suurimman sallitun käyttölämpötilan raja-arvo on matalampi. Kun lauhteen ph-arvo ylittää 9,0 ja lämpötila 200 C, on ikkunalasin syöpyminen huomioitava. Korroosionkestävyys Laitetta määräysten mukaisesti käytettäessä korroosio ei vähennä sen turvallisuutta. Rakenneominaisuudet Pesää ei ole mitoitettu kestämään paisuntarasitusta. Mitoitukset ja korroosiovarmuuskertoimet vastaavat yleisiä tekniikan käytäntöjä. 7

8 Tekniset tiedot (jatkoa) Tyyppikilpi / tunnistetiedot Paine- ja lämpötilarajoitukset sekä istukan (AO) tyyppi käyvät ilmi tyyppikilvestä tai laitepesästä. Tunnistetietojen laajuus ja tyyppi on standardin EN 19 mukainen: Valmistaja Tyyppimerkintä Paineluokka PN/Class Materiaali Korkein sallittu käyttölämpötila 4 Laitepesän leima: esim. 08 kertoo valmistusvuodesineljänneksen ja valmistusvuoden (esimerkissämme vuoden neljännes). Kuva 1 8

9 Rakenne Osahajautuskuva UNA 23h, UNA 25h, UNA26h e 6 9 d c b a 6 8 Kuva 2 0 9

10 Rakenne (jatkoa) Osahajautuskuva UNA 23v, UNA 25v, UNA26v, UNA 23h/v näkölasilla f 2 e g Kuva 3 a h l Kuva 4 j k j i 10

11 Rakenne (jatkoa) Osahajautuskuva UNA 23h max, UNA 25h max, UNA 26h max e2 f 4 6p q o 8 r s n g d c b m s 0 Kuva p q o r Kuva 6 Kuva 7 11

12 Rakenne (jatkoa) Osahajautuskuva UNA 23v max, UNA 25v max, UNA 26v max 2 e f g Kuva 8 p q o r Kuva 6 Kuva 7 12

13 Rakenne (jatkoa) Osahajautuskuva UNA 27h e u 6 3 v 7 g 4 c b a Kuva 9 t f

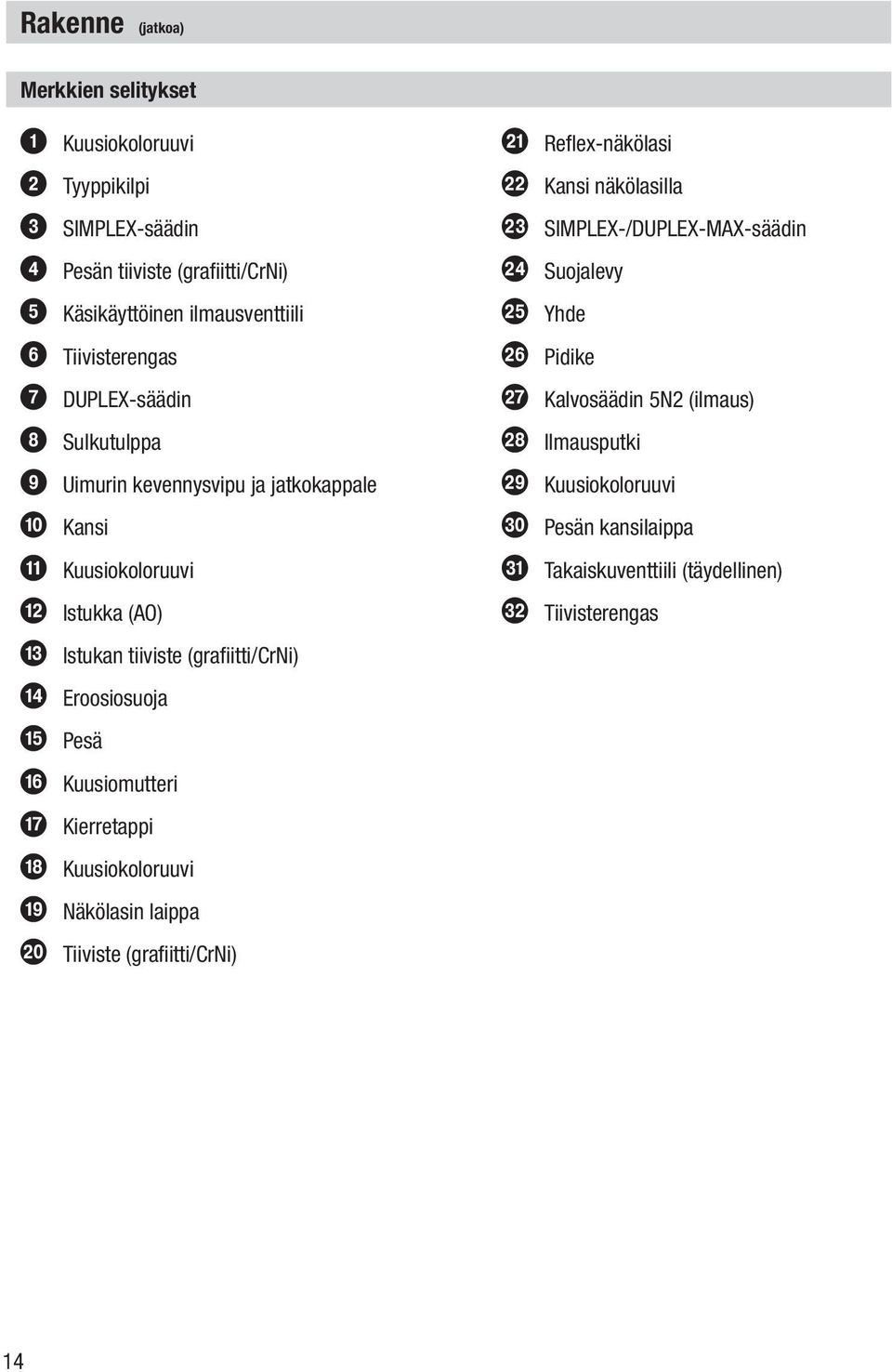

14 Rakenne (jatkoa) Merkkien selitykset 1 Kuusiokoloruuvi 2 Tyyppikilpi 3 SIMPLEX-säädin 4 Pesän tiiviste (grafiitti/crni) 5 Käsikäyttöinen ilmausventtiili 6 Tiivisterengas 7 DUPLEX-säädin 8 Sulkutulppa 9 Uimurin kevennysvipu ja jatkokappale 0 Kansi a Kuusiokoloruuvi b Istukka (AO) c Istukan tiiviste (grafiitti/crni) d Eroosiosuoja e Pesä f Kuusiomutteri g Kierretappi h Kuusiokoloruuvi i Näkölasin laippa j Tiiviste (grafiitti/crni) k Reflex-näkölasi l Kansi näkölasilla m SIMPLEX-/DUPLEX-MAX-säädin n Suojalevy o Yhde p Pidike q Kalvosäädin 5N2 (ilmaus) r Ilmausputki s Kuusiokoloruuvi t Pesän kansilaippa u Takaiskuventtiili (täydellinen) v Tiivisterengas 14

15 Asennusohjeet UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 27h Uimurilauhteenpoistin voidaan pesän mallista riippuen asentaa joko vaakaputkistoihin tai virtaussuunnalla ylhäältä-alas rakennettuihin pystyputkistoihin! Laipoin 1. Huomioi asennusasento. Tyyppikilpi 2 tulee ylös. 2. Huomioi virtaussuunta. Virtaussuuntanuoli on lauhteenpoistimen pesässä. 3. Huomioi tilantarve huoltoa varten. Kun lauhteenpoistin on kiinteästi asennettuna, kannen 0, l tai rungon kansilaipan t irrottamista varten tarvitaan vähintään 130 mm (DN 15-25) tai 200 mm (DN 40, 50) vapaata tilaa! 4. Poista muoviset suojatulpat. Tulpat ovat vain kuljetussuojia! 5. Puhdista molempien laippojen tiivistepinnat. 6. Asenna lauhteenpoistin paikalleen. Kiertein 1. Huomioi asennusasento. Tyyppikilpi 2 tulee ylös. 2. Huomioi virtaussuunta. Virtaussuuntanuoli on lauhteenpoistimen pesässä. 3. Huomioi tilantarve huoltoa varten. Kun lauhteenpoistin on kiinteästi asennettuna, kannen 0, l tai rungon kansilaipan t irrottamista varten tarvitaan vähintään 130 mm (DN 15-25) tai 200 mm (DN 40, 50) vapaata tilaa! 4. Poista muoviset suojatulpat. Tulpat ovat vain kuljetussuojia! 5. Puhdista sisäkierteet. 6. Asenna lauhteenpoistin paikalleen. Hitsausmuhvein 1. Huomioi asennusasento. Tyyppikilpi 2 tulee ylös. 2. Huomioi virtaussuunta. Virtaussuuntanuoli on lauhteenpoistimen pesässä. 3. Huomioi tilantarve huoltoa varten. Kun lauhteenpoistin on kiinteästi asennettuna, kannen 0, l tai rungon kansilaipan t irrottamista varten tarvitaan vähintään 130 mm (DN 15-25) tai 200 mm (DN 40, 50) vapaata tilaa! 4. Poista muoviset suojatulpat. Tulpat ovat vain kuljetussuojia! 5. Puhdista hitsausmuhvit. 6. Asennus on suoritettava sähköhitsaamalla (hitsaustavat 111 ja 141 standardi ISO 4063). 15

16 Asennusohjeet (jatkoa) Hitsauspäin 1. Huomioi asennusasento. Tyyppikilpi 2 tulee ylös. 2. Huomioi virtaussuunta. Virtaussuuntanuoli on lauhteenpoistimen pesässä. 3. Huomioi tilantarve huoltoa varten. Kun lauhteenpoistin on kiinteästi asennettuna, kannen 0, l tai rungon kansilaipan t irrottamista varten tarvitaan vähintään 130 mm (DN 15-25) tai 200 mm (DN 40, 50) vapaata tilaa! 4. Poista muoviset suojatulpat. Tulpat ovat vain kuljetussuojia! 5. Puhdista hitsauspäät. 6. Asennus sähkö- (hitsaustavat 111 ja 141 standardi ISO 4063) tai kaasuhitsaamalla (hitsaustapa 3 standardi ISO 4063). Huomio Paineputkistoon asennettavien lauhteenpoistimien hitsauksen saa suorittaa ainoastaan ammattitutkinnon suorittanut hitsaaja, jolla on standardin EN mukainen lupatodistus. Vastuu määräystenmukaisuudesta on laitteiston käyttäjän. Hitsaussaumojen lämpökäsittely Hitsaussaumojen lämpökäsittely hitsauksen jälkeen on tarpeen ainoastaan materiaaliominaisuuksien sitä edellyttäessä, esim. materiaalitunnus (13CrMo4-5) / A182-F12 (ei kuulu vakiomateriaaleihin). Käsikäyttöinen ilmausventtiili 1. Irrota sulkutulppa Asenna käsikäyttöinen ilmausventtiili 5 tiivisteineen 6. Kiristysmomentit on merkitty taulukkoon Kiristysmomentit. 3. Sulje käsikäyttöinen ilmausventtiili. Työkalut n Lenkkiavain SW 22, DIN 3113, muoto B n Momenttiavain Nm, DIN ISO 6789 Uimurin kevennysvipu (erikoislisäosa) 1. Huomioi sivun 4 turvaohjeet! 2. Irrota sulkutulppa Asenna uimurin kevennysvipu 9 tiivisteineen 6. Aseta myös vivun jatkokappale paikalleen ja pidä vaakatasossa. Kiristysmomentit on merkitty taulukkoon Kiristysmomentit. 16

17 Käyttöönotto UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 27h Tarkasta, että UNA-uimurilauhteenpoistimen laippaliitosten, käsikäyttöisen ilmausventtiilin ja uimurin kevennysvivun kiinnitysruuvit ovat kireällä ja liitokset ovat tiiviit. Huuhtelemattomassa uuslaitteistossa tulisi ensikäytön jälkeen suorittaa lauhteenpoistimen tarkastus ja puhdistus. Käyttö Käsikäyttöinen ilmausventtiili 1. Huomioi sivun 4 turvaohjeet! 2. Avaa käsikäyttöinen ilmausventtiili tarvittaessa. 3. Sulje käsikäyttöinen ilmausventtiili tiiviisti käytön jälkeen. Uimurin kevennysvipu 1. Huomioi sivun 4 turvaohjeet! 2. Asenna uimurin kevennysvivun 9 jatkokappale paikalleen. 3. Avaa uimuria kevennysvivulla 9 kannen 0 / l suuntanuolen mukaisesti, tai pesän (UNA 27h) suuntanuolen mukaisesti. 4. Sulje uimuri tiiviisti käytön jälkeen kääntämällä vipua vastakkaiseen suuntaan ja irrota vivun jatkokappale. 17

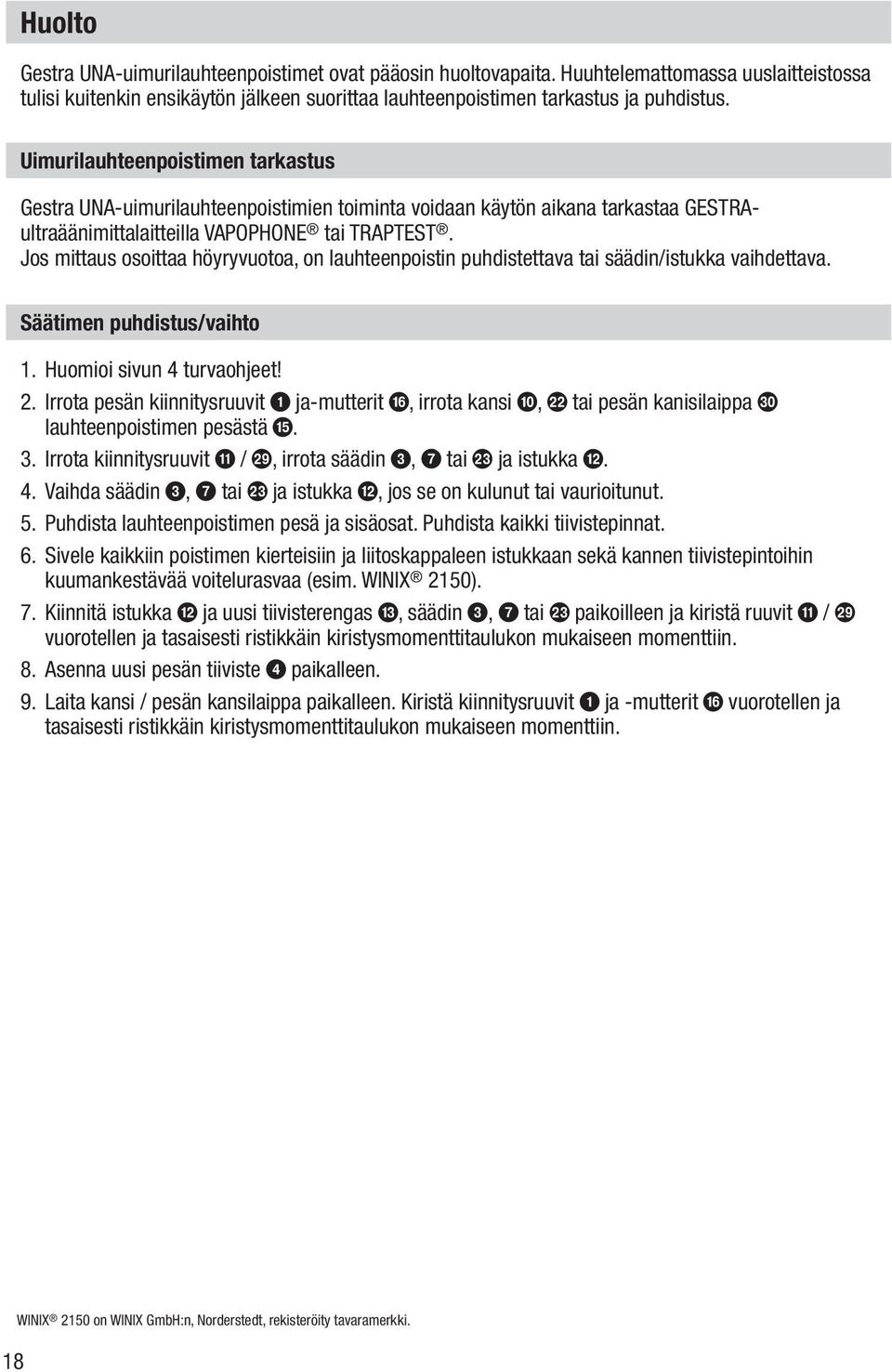

18 Huolto Gestra UNA-uimurilauhteenpoistimet ovat pääosin huoltovapaita. Huuhtelemattomassa uuslaitteistossa tulisi kuitenkin ensikäytön jälkeen suorittaa lauhteenpoistimen tarkastus ja puhdistus. Uimurilauhteenpoistimen tarkastus Gestra UNA-uimurilauhteenpoistimien toiminta voidaan käytön aikana tarkastaa GESTRAultraäänimittalaitteilla VAPOPHONE tai TRAPTEST. Jos mittaus osoittaa höyryvuotoa, on lauhteenpoistin puhdistettava tai säädin/istukka vaihdettava. Säätimen puhdistus/vaihto 1. Huomioi sivun 4 turvaohjeet! 2. Irrota pesän kiinnitysruuvit 1 ja-mutterit f, irrota kansi 0, l tai pesän kanisilaippa t lauhteenpoistimen pesästä e. 3. Irrota kiinnitysruuvit a / s, irrota säädin 3, 7 tai m ja istukka b. 4. Vaihda säädin 3, 7 tai m ja istukka b, jos se on kulunut tai vaurioitunut. 5. Puhdista lauhteenpoistimen pesä ja sisäosat. Puhdista kaikki tiivistepinnat. 6. Sivele kaikkiin poistimen kierteisiin ja liitoskappaleen istukkaan sekä kannen tiivistepintoihin kuumankestävää voitelurasvaa (esim. WINIX 2150). 7. Kiinnitä istukka b ja uusi tiivisterengas c, säädin 3, 7 tai m paikoilleen ja kiristä ruuvit a / s vuorotellen ja tasaisesti ristikkäin kiristysmomenttitaulukon mukaiseen momenttiin. 8. Asenna uusi pesän tiiviste 4 paikalleen. 9. Laita kansi / pesän kansilaippa paikalleen. Kiristä kiinnitysruuvit 1 ja -mutterit f vuorotellen ja tasaisesti ristikkäin kiristysmomenttitaulukon mukaiseen momenttiin. 18 WINIX 2150 on WINIX GmbH:n, Norderstedt, rekisteröity tavaramerkki.

19 Huolto (jatkoa) Ilmausyksikön vaihto (säädin DUPLEX-MAX) 1. Huomioi sivun 4 turvaohjeet! 2. Irrota pesän kiinnitysruuvit 1 ja -mutterit f, irrota kansi 0, l lauhteenpoistimen pesästä e. 3. Vedä pidike p ilmausputkesta r ja ota pois kalvosäädin q. 4. Irrota ilmausputki r yhteestä o ruuvitaltalla. Kuva 6 5. Irrota yhde o ja ota se paikoiltaan kiertämällä. 6. Puhdista lauhteenpoistimen pesä ja sisäosat. 7. Sivele uuden yhteen o ja kannen 0 / l tiivistepintoihin kuumankestävää voitelurasvaa (esim. WINIX 2150). Älä sivele voiteluaineella yhteen o kartiota! 8. Asenna yhde o ja uusi tiivisterengas 6 pesään e. Kiristysmomentit on merkitty taulukkoon Kiristysmomentit. 9. Aseta uusi ilmausputki r yhteen o päälle, suuntaa se pystysuoraan ja kiinnitä se yhteeseen kahdella voimakkaalla iskulla. Kuva Laita uusi kalvosäädin q paikalleen ja työnnä pidike o kalvosäätimen päälle. 11. Asenna uusi pesän tiiviste 4 paikalleen. 12. Laita kansi / pesän kansilaippa paikalleen. Kiristä kiinnitysruuvit 1 ja -mutterit f vuorotellen ja tasaisesti ristikkäin kiristysmomenttitaulukon mukaiseen momenttiin. Työkalut Lenkkiavaimet SW 17, 19, 22, 24, DIN 3113, muoto B Momenttiavaimet Nm, Nm, Nm, DIN ISO 6789 Kulma-kuusiokoloavain DIN 911L, SW 5, 6, 10 Ruuvitaltta (5,5/125), DIN 5265 Merkkauspuikko (120/10), DIN 7250 Vasara (500 g), DIN 1041 WINIX 2150 on WINIX GmbH:n, Norderstedt, rekisteröity tavaramerkki. 19

20 Huolto (jatkoa) Näkölasin puhdistus/vaihto 1. Huomioi sivun 4 turvaohjeet! 2. Irrota kiinnitysruuvit h ja laippa i kannesta l. 3. Irrota ja puhdista Reflex-näkölasi k. 4. Vaihda näkölasi k ja tiivisteet j, jos ne ovat kuluneet tai vaurioituneet. 5. Puhdista tiivistepinnat. 6. Sivele kaikkiin laipan kierteisiin ja tiivistepintoihin kuumankestävää voitelurasvaa (esim. WINIX 2150). 7. Kiinnitä näkölasi k tiivisteineen j ja laippa i sekä kiinnitysruuvit h paikalleen. Kiristä ruuvit vuorotellen ja tasaisesti ristikkäin kiristysmomenttitaulukon mukaiseen momenttiinsa. Huomio Termostaatin tehdasasetusta ei saa muuttaa. Jos asetus jostakin syystä muuttuu, on tehdasasetus palautettava. Tehdasasetuksessa on mitta X, kun uimurikuula on painettu täysin alas: Tyyppi Nimellissuuruus Kuulasulku (säätimet DUPLEX) Mitta X UNA 23h/v, UNA 25h/v, UNA 26h/v, UNA 26h haponkestävä teräs UNA 27h DN bar säätimellä (pehmeä palje) 34,5 mm DN bar säätimellä (kova palje) 32,0 mm DN 40, bar säätimellä 46,5 mm DN bar säätimellä 32,0 mm DN 40, bar säätimellä 46,5 mm X Kuva WINIX 2150 on WINIX GmbH:n, Norderstedt, rekisteröity tavaramerkki.

21 Huolto (jatkoa) Kiristysmomentit Kuvaus Kiristysmomentit (Nm) Osa UNA 23h/v DN DN UNA 25h/v UNA 26h/v DN DN UNA 26h haponkestävä teräs DN DN UNA 27h DN DN , , , , 50 Kuusiokoloruuvi ) 60 1 ) 60 Käsikäyttöinen ilmausventtiili Sulkutulppa Uimurin kevennysvipu Kuusiokoloruuvi a Istukka b Kuusiomutteri f 40 2 ) ) Kuusiokoloruuvi h Yhde o Kuusiokoloruuvi s ) UNA..h, vaakaputkiasennusmallit 2 ) UNA..v, pystyputkiasennusmallit 21

22 Varaosat Varaosaluettelo UNA 23h/v, UNA 25h/v, UNA 26h/v Osa Nimitys Tilausnumero Tilausnumero DN DN Pesän tiiviste (grafiitti/crni) Tiivisterengas 17 x j Näkölasin tiivisterengas (grafiitti/crni) j k Reflex-näkölasi tiivisteineen c 4 7 a b c 4 6 b c m o p q r s 3 4 a b c 4 b c m s Istukan tiiviste (grafiitti/crni) Istukan tiiviste (grafiitti/crni) säädin MAX DUPLEX-säädin, täydellinen DUPLEX-MAX-säädin, täydellinen AO AO AO 4 max AO AO 8 max AO AO 13 max AO AO 22 max AO AO = Istukat AO 32 max SIMPLEX-säädin, täydellinen SIMPLEX-MAX-säädin, täydellinen AO AO AO 4 max AO AO 8 max AO AO 13 max AO AO 22 max AO AO = Istukat AO 32 max

23 Varaosat (jatkoa) Varaosaluettelo UNA 23h/v, UNA 25h/v, UNA 26h/v (jatkoa) Osa 3 4 a c 4 7 a c 4 7 a c a b c Nimitys SIMPLEX-säädin, täydellinen, mutta ilman istukkaa DUPLEX-säädin, 13 bar, täydellinen, mutta ilman istukkaa Duplex-säädin, > 13 bar, täydellinen, mutta ilman istukkaa Istukka, täydellinen, mutta ilman säädintä Tilausnumero Tilausnumero DN DN AO AO AO 4 max AO AO 8 max AO AO 13 max AO AO 22 max AO AO = Istukat AO 32 max Käsikäyttöinen ilmausventtiili tiivisteineen o p Ilmausyksikkö, täydellinen, säätimeen DUPLEX-MAX q r 23

24 Varaosat (jatkoa) Varaosaluettelo UNA 26h haponkestävä teräs Osa Nimitys Tilausnumero Tilausnumero DN DN Pesän tiiviste (grafiitti/crni) Tiivisterengas 17 x c 4 7 a b c 4 6 b c m o p q r s 3 4 a b c 4 b c m s Istukan tiiviste (grafiitti/crni) Istukan tiiviste (grafiitti/crni) säädin MAX DUPLEX-säädin, täydellinen DUPLEX-MAX-säädin, täydellinen AO AO AO 4 max AO AO 8 max AO AO 13 max AO AO 22 max AO AO = Istukat AO 32 max SIMPLEX-säädin, täydellinen SIMPLEX-MAX-säädin, täydellinen AO AO AO 4 max AO AO 8 max AO AO 13 max AO AO 22 max AO AO = Istukat AO 32 max

25 Varaosat (jatkoa) Varaosaluettelo UNA 26h haponkestävä teräs (jatkoa) Osa 3 4 a c 4 7 a c 4 7 a c a b c Nimitys SIMPLEX-säädin, täydellinen, mutta ilman istukkaa DUPLEX-säädin, 13 bar, täydellinen, mutta ilman istukkaa DUPLEX-säädin, > 13 bar, täydellinen, mutta ilman istukkaa Istukka, täydellinen, mutta ilman säädintä Tilausnumero Tilausnumero DN DN AO AO AO 4 max AO AO 8 max AO AO 13 max AO AO 22 max AO AO = Istukat AO 32 max Käsikäyttöinen ilmausventtiili tiivisteineen o p Ilmausyksikkö, täydellinen, säätimeen DUPLEX-MAX q r 25

26 Varaosat (jatkoa) Varaosaluettelo UNA 27h Osa Nimitys Tilausnumero Tilausnumero DN DN Pesän tiiviste (grafiitti/crni) Tiivisterengas 17 x a b c DUPLEX-säädin, täydellinen AO AO a b c AO = Istukat AO SIMPLEX-säädin, täydellinen AO AO a 4 7 a a b c AO = Istukat SIMPLEX-säädin, täydellinen, mutta ilman istukkaa DUPLEX-säädin, täydellinen, mutta ilman istukkaa Istukka, täydellinen, mutta ilman säädintä AO AO AO AO = Istukat AO u v Takaiskuventtiili, täydellinen Käsikäyttöinen ilmausventtiili tiivisteineen

27 Käytöstä poistaminen Vaara Väärä käsittely voi aiheuttaa vaikeita palovammoja koko vartalon alueella! Purkutöitä (laippayhteiden ja/tai kiinnityspulttien avaaminen) saa tehdä vain laitteiston ollessa paineeton (0 bar) ja huoneenlämpötilassa (20 C)! Kierrätys Pura ja kierrätä osat materiaalimerkintöjensä mukaisesti. Huomioi käytöstä poistetun laitteen kierrätyksessä ao. ympäristö- ja jätelain määräykset. Liite CE-merkinmukaisuus Painelaitteet UNA 23h/v, UNA 25h/v, UNA26h/v, UNA 26h (haponkestävä teräs) ja UNA 27h ovat seuraavien EU-direktiivien mukaisia: EU-painelaitedirektiivin 97/23 EG , pois lukien artiklan 3.3 poikkeussäännösten mukaiset laitteet. Vaatimustenmukaisuuskriteerinä on käytetty liitettä III: Kohta H, kohdassa 0525 mainitussa laitoksessa tarkastettuna. Laitteen muuttaminen ilman meiltä saatua lupaa johtaa tämän ilmoituksen mitätöimiseen. Bremen GESTRA AG DI Uwe Bledschun Tuotantojohtaja DI Lars Bohl Laatuvastaava 27

28 GESTRA Edustajiemme yhteystiedot kaikkialla maailmassa kotisivuillamme OY KONWELL AB Hankasuontie 11 A HELSINKI Puh Fax GESTRA AG P. O. Box , D Bremen Münchener Str. 77, D Bremen Telephone 0049 (0) 421 / Fax 0049 (0) 421 / Internet /509csa 2000 GESTRA AG Bremen Printed in Germany 28
