1 Tietomalli, tuotemalli - Mitä ne ovat, mihin niitä tarvitaan, mitä ne mahdollistavat Heikki Halttula Vianova Systems Finland Oy

2 Vianova Systems Finland Oy Omistus: Työntekijät 51 % Vianova Systems AS 35 % Ramboll Finland Oy 14 % Liikevaihto 2005 noin 3,5 M Henkilömäärä 27 Toimipisteet Espoossa ja Tampereella Markkina-alue Suomi, Venäjä ja Balttia OGC:n (Open Geospatial Consortium) jäsen

3 Missio Toimitamme Novapoint -sovelluksia sekä ensiluokkaisia ICT palveluja johtaville infra-alan suunnittelu- ja toteuttajaorganisaatioille yhteistyössä Vianova -verkoston kanssa. Turvallisia ja hyvin ympäristöön sopivia rakenteita Suunnittelu on tehokasta, luovaa ja mukavaa. Infran elinkaaren hallinta: Suunnittelu, rakentaminen ja ylläpito Alan yleinen arvostus paranee. Pitkäjänteinen yhteistyökumppani

4 Vianova Systems verkosto Vianova Systems Norway Vianova Systems Finland Vianova Systems Denmark Vianova Systems Sweden Vianova Systems Spain Vianova Systems Vietnam Vianova Systems Thailand Vianova Systems India Vianova Systems Russia Vianova Systems Latvia Vianova Systems France Vianova Systems UK Vianova Systems GeoSuite AB Partnerit: Belgia Benelux Estonia Malaysia.

5 Hankintapäätös Laadun paraneminen, Työskentelyn mukavuus, Prosessien tehokkuuden kasvu, Lisäarvo organisaatiolle Novapoint ohjelmista sekä Vianovan asiantuntijapalveluista Imagon paraneminen kilpailtaessa huippuosaajista

6 Tietomalli Yleisesti hyväksytty ja kattava tuotemalli palvelee kaikkia infra-johtamisen, suunnitelun ja rakentamisen tarpeita Sama malli kehittyy eri vaiheissa, malliin on myös eri katsantokanta Tuotemalli kehittyy alun hankeosista rakennus- ja tuotanto-osiin, sekä ylläpidon hanke- ja tuotanto-osiin.

7 Infran tuotetietomalli Vianova Systems Finland Oy Your competence partner in infrastructure ICT

8 Quadri-konseptin historia 1980 NMA, NPRA, NSRA, NCA + kunnat sopivat ensimmäisestä koodiluokitusstandardista SOSI Vuodesta 1980 alkaen NMA on julkaissut uuden version SOSI-luokituksesta 1980-luvulla standardi otettiin käyttöön johtavien ohjelmistotoimittajien ohjelmistoissa 1980-luvulla Quadri-konseptiin perustuva tietomalli määriteltiin ja integroitiin: CAD, GIS, DTM & META yhteen malliin Vuodesta 1992 alkaen NMA:n edustaja SOSI-komiteasta on toiminut EU ISO TC211 komitean puheenjohtajana Vuonna 1996 tehtiin tien ominaisuusluokittelukirjasto DAKAT yksityiskohtainen kuvaus ja standardointi tieolioista ja niiden suhteet toisiinsa 2005 Quadri-konsepti on osoittautunut elinvoimaiseksi niin pienissä kuin suurissakin projekteissa. 1) NGIS National Distributed Mapping Information System Norwegian Mapping Authority ) NRDB New National Road Data Bank Norwegian Public Roads Administration Over 300 applications 3) SNB National Railway Data Bank Norwegian State Railway Administration Over 200 applications 4) SYMPRO New System Model Project Road Further development of advanced road data model Norwegian Public Roads Administration and ViaNova

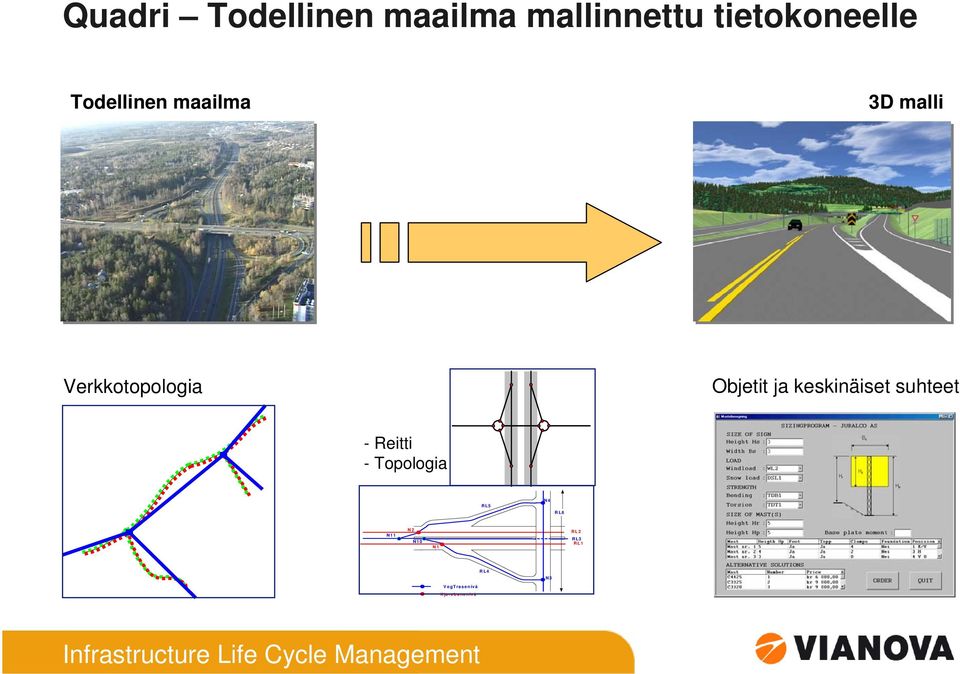

9 Quadri Todellinen maailma mallinnettu tietokoneelle Todellinen maailma 3D malli NovaPOINT NovaPOINT Verkkotopologia Objetit ja keskinäiset suhteet - Reitti - Topologia RL5 N4 RL6 N11 N2 N10 N1 RL2 RL3 RL1 RL4 N3 VegTrasenivå Kjørebanenivå

10 Tietoa jaetaan ei kopioida tai konvertoida Windows sovellukset Cad sovellukset Esittely Malli Tietokanta Ulkoiset järjestelmät: NRDB NGIS SNB Dynaamiset käyttöliittymä

11 Monialainen suunnitteluympäristö

12 Viittaolion näkymät eri sovelluksissa Valmistus Simulointi Mobiili tunnistus Malli Tietokanta Suunnittelu Omaisuuden hallinta

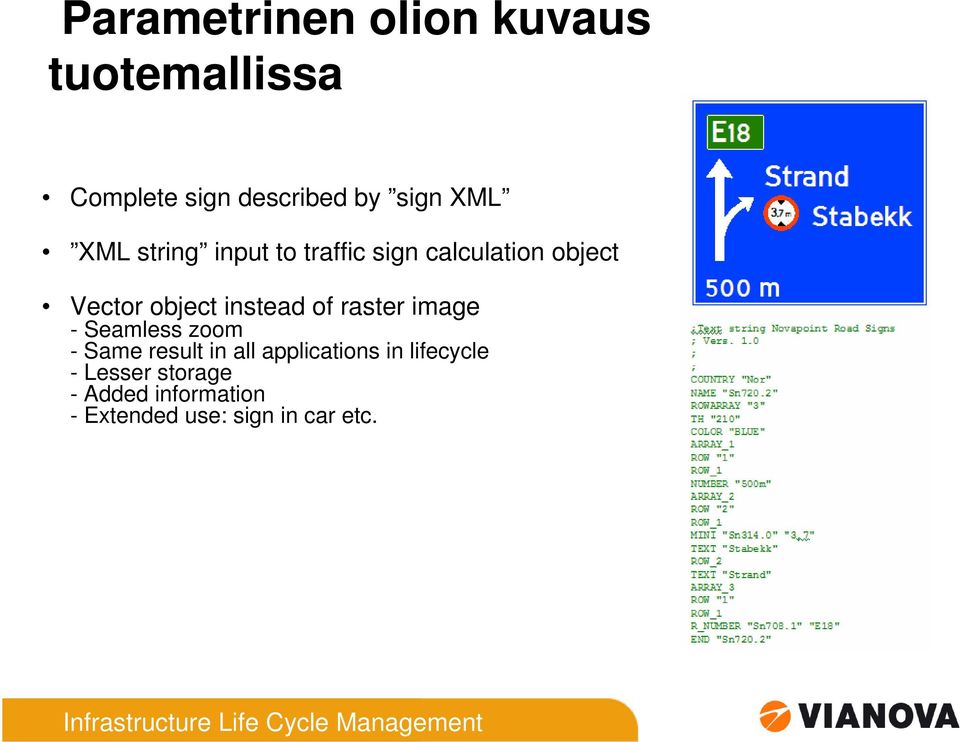

13 Parametrinen olion kuvaus tuotemallissa Complete sign described by sign XML XML string input to traffic sign calculation object Vector object instead of raster image - Seamless zoom - Same result in all applications in lifecycle - Lesser storage - Added information - Extended use: sign in car etc.

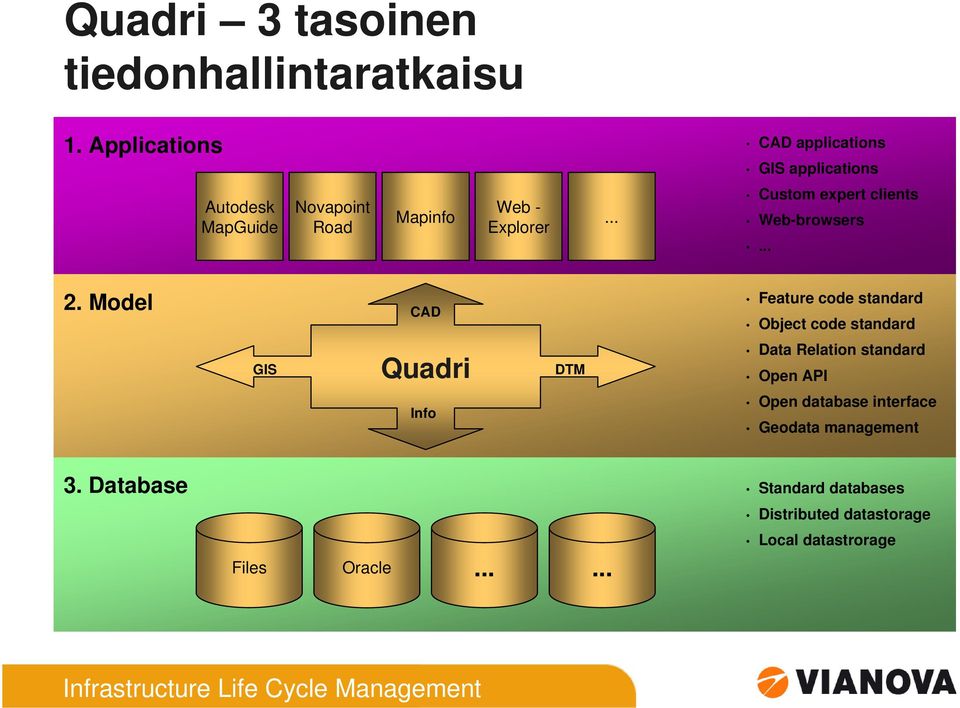

14 Quadri 3 tasoinen tiedonhallintaratkaisu 1. Applications CAD applications GIS applications Autodesk MapGuide Novapoint Road Mapinfo Web - Explorer... Custom expert clients Web-browsers Model CAD Feature code standard Object code standard GIS Quadri DTM Data Relation standard Open API Info Open database interface Geodata management 3. Database Files Oracle Standard databases Distributed datastorage Local datastrorage

15 Standardization integration Geographic Information/Geomatics ISO standards SOSI standards CEN standards ISO/TC 211 K 176 CEN/TC 287 WG WG WG ISO/TC 204 K 175 CEN/TC 278 Intelligent Transportation Systems

16 Inframodel2-projekti Taso 4 Avoin ja yhtenäinen infra-tietomalli Taso 3 Uusi tiedonsiirtoformaatti nykyisten tarpeiden pohjalta Taso 2 Olemassa olevien yhtenäistäminen Taso 1 Olemassa olevan ohjeistus Taso 0 Tyydytään tilanteeseen

17 NP Construction Vianova Systems Finland Your competence partner in infrastructure ITC Heikki Halttula

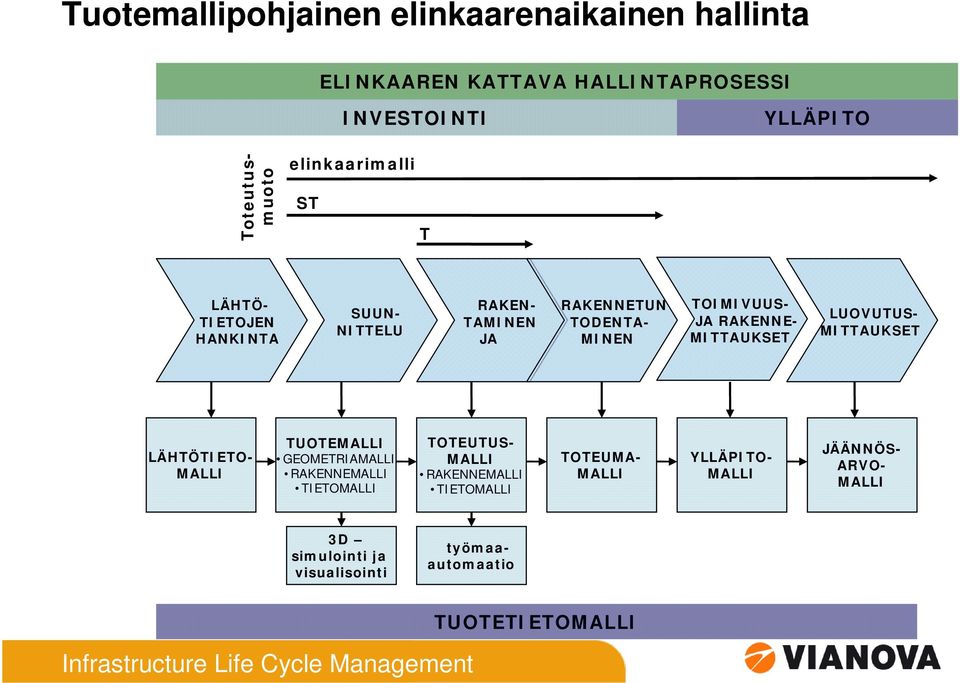

18 Tuotemallipohjainen elinkaarenaikainen hallinta ELINKAAREN KATTAVA HALLINTAPROSESSI INVESTOINTI YLLÄPITO Toteutusmuoto elinkaarimalli ST T LÄHTÖ- TIETOJEN HANKINTA SUUN- NITTELU RAKEN- TAMINEN JA RAKENNETUN TODENTA- MINEN TOIMIVUUS- JA RAKENNE- MITTAUKSET LUOVUTUS- MITTAUKSET LÄHTÖTIETO- MALLI TUOTEMALLI GEOMETRIAMALLI RAKENNEMALLI TIETOMALLI TOTEUTUS- MALLI RAKENNEMALLI TIETOMALLI TOTEUMA- MALLI YLLÄPITO- MALLI JÄÄNNÖS- ARVO- MALLI 3D simulointi ja visualisointi työmaaautomaatio TUOTETIETOMALLI

19 NP Construction Tiemalli ja maastomalli elää ja päivittyy suunnittelusta rakentamiseen ja ylläpitoon Novapoint Construction -moduulin toiminnallisuus tukee rakentajan tarpeita Design Construction Maintenance

20 NP Construction - Havainnollistus, tarkistus Rakentaja näkee projektin kolmiulotteisena. Hyödyllinen sekä tilaajalle että rakentajalle rakentajalla parantuneet mahdollisuudet havaita suunnitteluvirheet.

21 NP Construction Tuotemallit rakennusautomaation laitteisiin Kaikki mitä on suunniteltu Novapointilla voidaan siirtää mittauslaitteisiin. Tänään: Tie- ja Ratamallit ->Trimble, Leica ja LandXML. Työn alla: Vesi ja viemäri, silta, tunneli, maasto

22 Digitaalinen tietovirta suunnittelusta rakentamiseen Slide: Skanska Norway

23 NP Construction Yhteinen tuotemalli Suunnittelija Tuottaa malleja tarvitsee malleja Rakentaja Saa piirustuksia Tuottaa piirustuksia Tarvitsee malleja, Tuottaa malleja

24 NP Construction Massojen uudelleenlaskenta Tiemalli ja tarkemmat maastomallit laserscannauksen avulla Tiemalli ja tarkentuneet maakerrosrajat ja kallionpinta. Voidaan helposti laskea massat uudelleen Dynaroad Vähemmän epäselvyyksiä massalaskennoissa.

25 NP Construction Suunnittelijan tulee pystyä tuottamaan riittävän tarkkoja 3D malleja, jotta niitä voidaan hyödyntää rakennusautomaatiojärjestelmissä.

26 Maa- ja betonirakenteiden valvonta- ja monitorointijärjestelmä Vianova Systems Finland Your competence partner in infrastructure ITC Heikki Halttula

27 Tuotemallipohjainen elinkaarenaikainen hallinta ELINKAAREN KATTAVA HALLINTAPROSESSI INVESTOINTI YLLÄPITO Toteutusmuoto elinkaarimalli ST T LÄHTÖ- TIETOJEN HANKINTA SUUN- NITTELU RAKEN- TAMINEN JA RAKENNETUN TODENTA- MINEN TOIMIVUUS- JA RAKENNE- MITTAUKSET LUOVUTUS- MITTAUKSET LÄHTÖTIETO- MALLI TUOTEMALLI GEOMETRIAMALLI RAKENNEMALLI TIETOMALLI TOTEUTUS- MALLI RAKENNEMALLI TIETOMALLI TOTEUMA- MALLI YLLÄPITO- MALLI JÄÄNNÖS- ARVO- MALLI 3D simulointi ja visualisointi työmaaautomaatio TUOTETIETOMALLI

28 Maa- ja betonirakenteiden valvonta- ja monitorointijärjestelmä Mitattavia parametreja ovat; Painumaprofiilit, painumapilarit, pohjavesi, huokospaine routa, tarkastuskaivot, thompsonin padot Kehittyneet valokaapelia hyödyntävät mittaustekniikat lämpötilan, kosteuden, veden virtauksen, sekä värähtelyjen ja liikkumien seurantaan Langaton tiedonsiirto mittalaiteista

29 Maa- ja betonirakenteiden valvonta- ja monitorointijärjestelmä Internet-pohjainen valvontatietopalvelu Kuukausivuokra ei suuria kerta investointeja Mittaustiedon keräysjärjestelmä Mittaus- ja valvontatiedon tallennus ja varastointi Raportointi- ja analyysipalvelu Karttapalvelu Valvontaohjeet ja valvonnan rekisteröinti Mahdollisuus kytkeä osaksi Novapoint IRIS väylätietojärjestelmää
