HUOM! Tämä on vain pikaohje. Manuaalissa tarkemmat tiedot turvamääräyksistä, vaatimuksista ja asennuksesta sekä kytkennästä.

Koko: px
Aloita esitys sivulta:

Download "HUOM! Tämä on vain pikaohje. Manuaalissa tarkemmat tiedot turvamääräyksistä, vaatimuksista ja asennuksesta sekä kytkennästä."

Transkriptio

1 SG4-BIG REFLECTOR MUTING valopuomien PIKAOHJE Sisältö: 1) Liitännät ja johtimet 2) DIP-kytkimet / asetukset 3) Kytkentä automaattikuittauksella ilman muting-toimintoa 4) Kytkentä käsinkuittauksella ilman muting-toimintoa 5) Kytkennät muting-toiminnoilla 6) EDM toiminto (ulkoisten koskettimien valvonta) 7) Turvavalopuomin suuntaus ja näytön indikoinnit 8) Tarvikkeet HUOM! Tämä on vain pikaohje. Manuaalissa tarkemmat tiedot turvamääräyksistä, vaatimuksista ja asennuksesta sekä kytkennästä.

2 1. Liitännät ja johtimet 12-napainen M12-liitin 1 = ruskea = 24 VDC (syöttö) 2 = sininen = 0 V (syöttö) 3 = valkoinen = RESET / RESTART (kuittaus/uudelleenkäynnistys/asetus -painike) 4 = vihreä = Override 1 5 = pinkki = OSSD2, turvaulostulo 6 = keltainen = EDM, ulkoisten koskettimien valvonta 7 = musta = MUTING-enable (3:s muting-input) 8 = harmaa = OSSD1, turvaulostulo 9 = punainen = Override 2 10 = violetti = MUTING-lampun lähtö (-) 11 = harmaa-pinkki = Indikointi Override-tilasta 12 = punainen-sininen = maadoitus 5 -napainen M12-liitin 1 = ruskea = 24 VDC (jännitesyöttö valopuomilta muting-antureille) 2 = valkoinen = MUTING 1, input 3 = sininen = 0 V (jännitesyöttö valopuomilta muting-antureille) 4 = musta = MUTING 2, input 5 = harmaa = ei käytössä

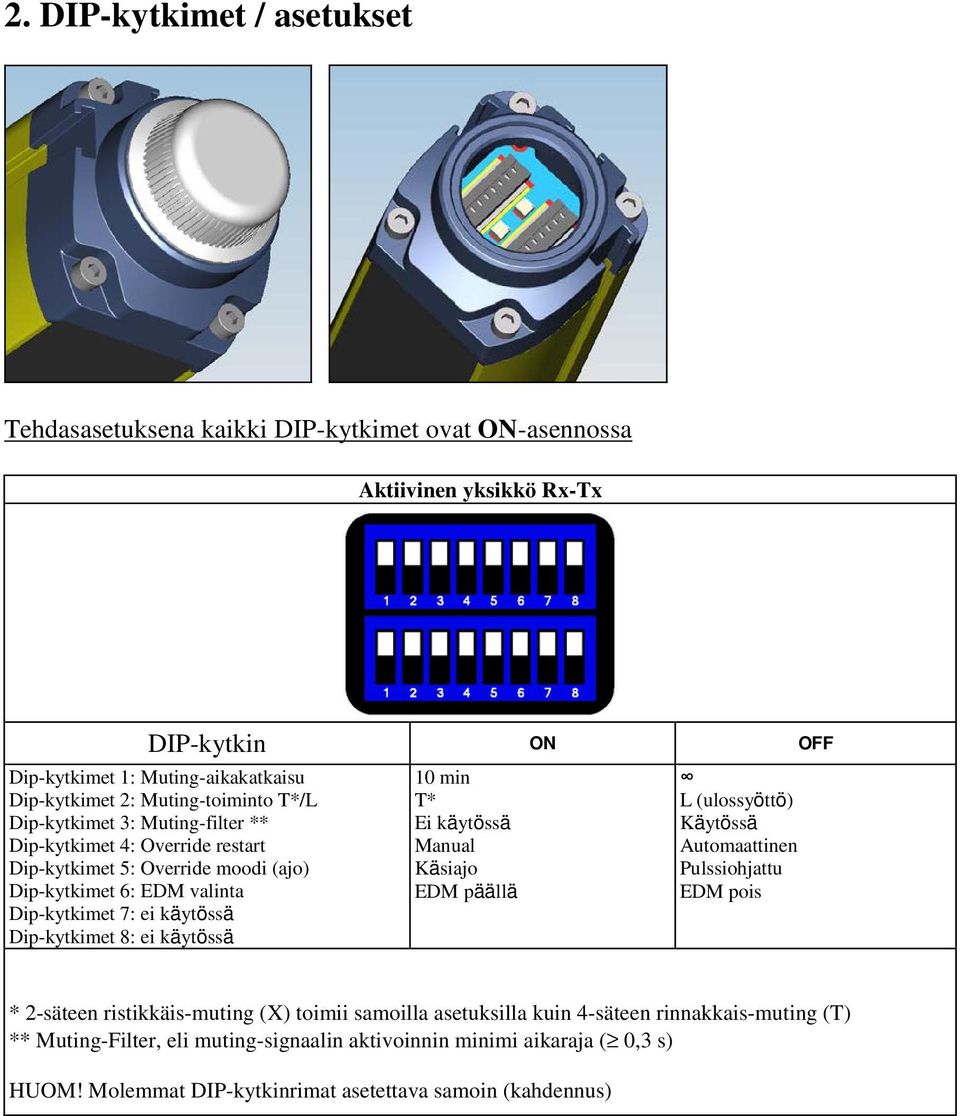

3 2. DIP-kytkimet / asetukset Tehdasasetuksena kaikki DIP-kytkimet ovat ON-asennossa Aktiivinen yksikkö Rx-Tx DIP-kytkin ON OFF Dip-kytkimet 1: Muting-aikakatkaisu Dip-kytkimet 2: Muting-toiminto T*/L Dip-kytkimet 3: Muting-filter ** Dip-kytkimet 4: Override restart Dip-kytkimet 5: Override moodi (ajo) Dip-kytkimet 6: EDM valinta Dip-kytkimet 7: ei käytössä Dip-kytkimet 8: ei käytössä 10 min T* Ei käytössä Manual Käsiajo EDM päällä L (ulossyöttö) Käytössä Automaattinen Pulssiohjattu EDM pois * 2-säteen ristikkäis-muting (X) toimii samoilla asetuksilla kuin 4-säteen rinnakkais-muting (T) ** Muting-Filter, eli muting-signaalin aktivoinnin minimi aikaraja ( 0,3 s) HUOM! Molemmat DIP-kytkinrimat asetettava samoin (kahdennus)

4 3. Kytkentä automaattikuittauksella ilman muting-toimintoa Alla esitettu SG4-BIG REFLECTOR Muting turvavalopuomin vähimmäiskytkentä, eli - Automaattikuittaus - EDM ei käytössä - Ei muting-toimintoja Tx-Rx, lähetin-vastaanotin Dip-kytkinten asetukset: EDM pois käytöstä Dip-kytkimet nro 1, 2, 3, 4, 5, 7, 8: ON-asennossa kytkimet nro 6: OFF-asennossa RESET / RESTART / ASETUS mode Pin 3 Automaattikuittaus HUOM! NC-kosketin on hyvä asentaa(pin 3, valkoinen) vaikka valittuna on automaattikuittaus. NC-koskettimella saadaan mm. suuntaustoimintotila päälle. Lisäksi samalla koskettimella saadaan mahdollisen vikatilanteen jälkeen valopuomi nollattua. Valkoiseen johtimeen (pin 1) pitää kytkeä 24 VDC vaikka NC-kosketinta ei asenneta. 1 = ruskea = 24 VDC 2 = sininen = 0 V 3 = valkoinen = RESET / RESTART / ASETUS -input (NC-kosketin 24 VDC) 4 = vihreä = ei kytketä 5 = pinkki = OSSD2, PNP turvaulostulo 6 = keltainen = ei kytketä (jos EDM off) 7 = musta = ei kytketä 8 = harmaa = OSSD1, PNP turvaulostulo 9 = punainen = ei kytketä 10 = violetti = ei kytketä 11 = harmaa-pinkki = ei kytketä 12 = punainen-sininen = maadoitus

5 4. Kytkentä käsinkuittauksella ilman muting-toimintoa Alla esitettu SG4-BIG REFLECTOR Muting turvavalopuomin kytkentä, kun valittuna - Käsinkuittaus - EDM ei käytössä - Ei muting-toimintoja Tx-Rx, lähetin-vastaanotin Dip-kytkinten asetukset: EDM pois käytöstä Dip-kytkimet nro 1, 2, 3, 4, 5, 7, 8: ON-asennossa kytkimet nro 6: OFF-asennossa Käsinkuittaus valitaan kytkemällä 0 V NC-koskettimen kautta valkoiseen johtimeen RESET / RESTART / ASETUS mode Pin 3 Käsinkuittaus 1 = ruskea = 24 VDC 2 = sininen = 0 V 3 = valkoinen = RESET / RESTART / ASETUS input (NC-kosketin 0 VDC) 4 = vihreä = ei kytketä 5 = pinkki = OSSD2, PNP turvaulostulo 6 = keltainen = ei kytketä (jos EDM off) 7 = musta = ei kytketä 8 = harmaa = OSSD1, PNP turvaulostulo 9 = punainen = ei kytketä 10 = violetti = ei kytketä 11 = harmaa-pinkki = ei kytketä 12 = punainen-sininen = maadoitus

6 5. Kytkennät muting-toiminnoilla Alla esitettu SG4-BIG REFLECTOR Muting turvavalopuomin kytkentä, kun Mutingtoiminnot käytössä Lisää muting-toiminnoista, antureiden asennuksesta ja aikarajoista manuaalissa Valittavissa seuraavat muting-vaihtoehdot: - 4-säteinen rinnakkais muting = T - 2-säteinen ristikkäis-muting = X (samat DIP-asetukset kuin T) - 2-säteinen rinnakkais-muting = L X-Muting (DIP-kytkin 2, ON-asennossa, molemmissa riveissä) T-Muting (DIP-kytkin 2, ON-asennossa, molemmissa riveissä) L-Muting (DIP-kytkin 2, OFF-asennossa, molemmissa riveissä)

7 Aktiivinen yksikkö Rx-Tx DIP-kytkin ON OFF Dip-kytkimet 1: Muting-aikakatkaisu Dip-kytkimet 2: Muting-toiminto T*/L Dip-kytkimet 3: Muting-filter ** Dip-kytkimet 4: Override restart Dip-kytkimet 5: Override moodi (ajo) Dip-kytkimet 6: EDM valinta Dip-kytkimet 7: ei käytössä Dip-kytkimet 8: ei käytössä 10 min T* Ei käytössä Manual Käsiajo EDM päällä L (vain ulossyöttö) Käytössä Automaattinen Pulssiohjattu EDM pois * 2-säteinen ristikkäis-muting (X) toimii samoilla asetuksilla kuin 4-säteinen rinnakkais-muting (T) ** Muting-Filter, eli muting-signaalin aktivoinnin minimi aikaraja ( 0,3 s) HUOM! Molemmat DIP-kytkinrimat asetettava samoin (kahdennus) 12 -napainen M12-liitin 1 = ruskea = syöttö = 24 VDC 2 = sininen = syöttö = 0 V 3 = valkoinen = kuittaus/asetus = Input, NC-kosketin kautta 0 VDC (käsinkuittaus) 4 = vihreä = Override 1 = Input, NO-koskettimen kautta 24 VDC 5 = pinkki = OSSD 2 = PNP turvaulostulo 6 = keltainen = EDM** = Input 24 VDC (jos EDM ON), ei kytketä (jos EDM OFF), ks. DIP-kytkimet 7 = musta = Muting enable input* = 3:s muting-input (0 VDC tai ei kytketty) 8 = harmaa = OSSD 1 = PNP turvaulostulo 9 = punainen = Override 2 = Input, NO-koskettimen kautta 0 VDC 10 = violetti = Muting-lamppu = Output, 0 V (Ulkoisen MUTING-lampun lähtö), ei ole pakko kytkeä 11 = harmaa-pinkki = Override status = Output, 24 VDC, kun Override ON (Indikointi Override-tilasta) 12 = pun-sininen = maadoitus = maadoitus *Muting päällä 0 V, muting pois päältä 24 VDC **EDM kytkentä (kun kytkimet DIP 6 ovat ON-asennossa). Ks kohta napainen M12-liitin 1 = ruskea = 24 VDC (jännitesyöttö muting-antureille) 2 = valkoinen = MUTING 1, input 24 VDC 3 = sininen = 0 V (jännitesyöttö muting-antureille) 4 = musta = MUTING 2, input 24 VDC 5 = harmaa = ei käytössä

8 6. EDM toiminto (ulkoisten koskettimien valvonta) EDM (External Device Monitoring) toiminnolla voidaan valvoa ulkoisia koskettimia. Yleensä tätä toimintoa käytetään yhdessä sellaisen turvareleen kanssa jolla ei ole omaa valvontaa, kuten Datalogic CSME turvarele. Tällä voidaan valvoa myös mm. kontaktoria apukoskettimien kautta. DIP-kytkimet 6 ja 6 asetettava ON-asentoon, jotta EDM-toiminto on käytössä. Liittimeen 6 (keltainen johdin) syötetään 24 VDC valvottavan koskettimen/releen kautta. Turvavalopuomi valvoo EDM tulolla ulkoisen koskettimen tilaa suhteessa OSSD turvaulostuloihin. Eli kun OSSD ulostulo on päällä niin valvottava NC-kosketin on auki ja päinvastoin. Ulkoisten koskettimien valvonta tulolla voidaan valvoa mm. kontaktorin tai pakkotoimisen releen tilaa. Jos NO-koskettimet hitsaantuisivat kiinni esim. ylläolevan esimerkkikuvan mukaisessa releessä, jäisi NC koskettimet auki ja EDM input jäisi jännitteettömäksi jolloin turvavalopuomia ei pysty kuittaamaan.

9

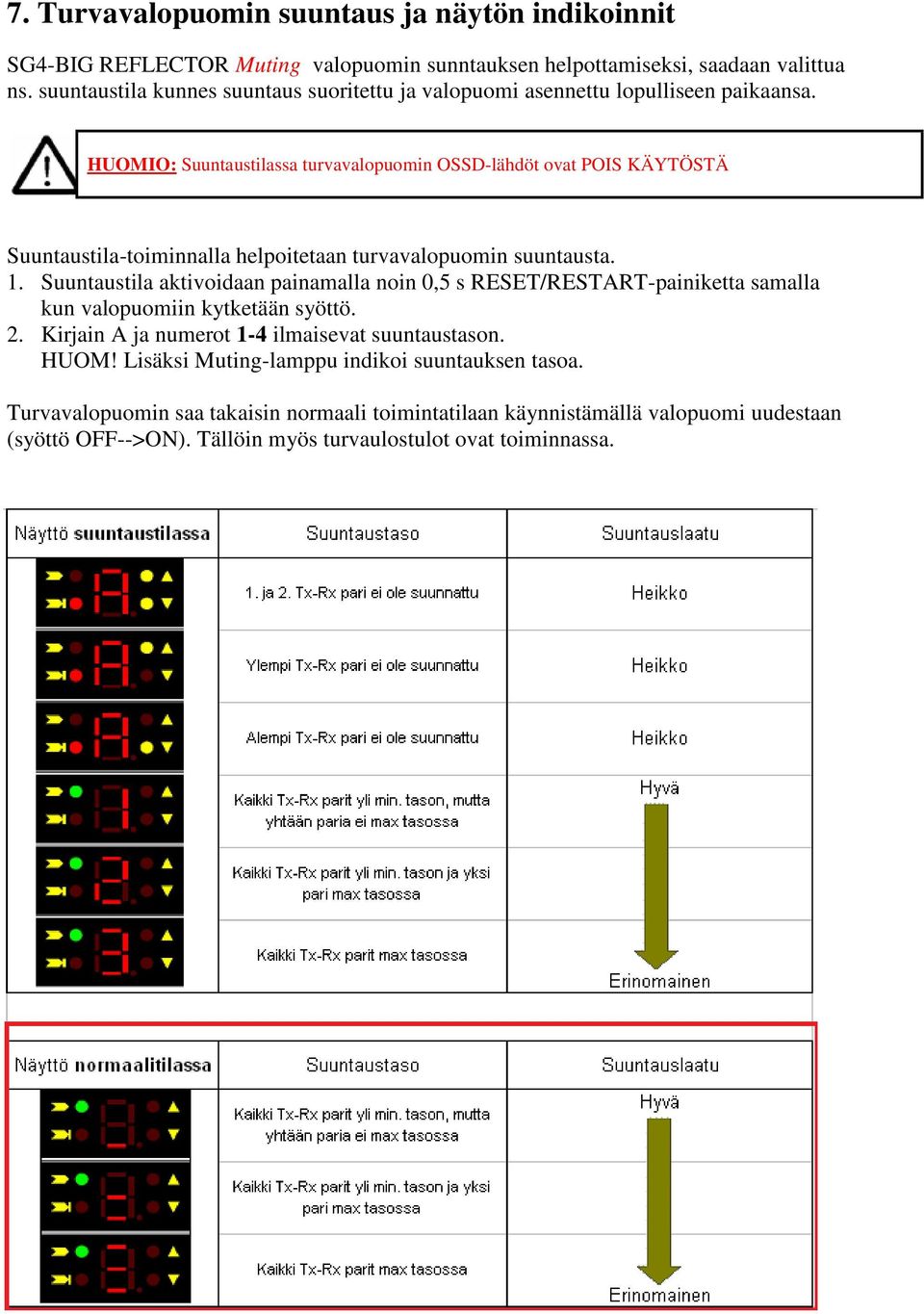

10 7. Turvavalopuomin suuntaus ja näytön indikoinnit SG4-BIG REFLECTOR Muting valopuomin sunntauksen helpottamiseksi, saadaan valittua ns. suuntaustila kunnes suuntaus suoritettu ja valopuomi asennettu lopulliseen paikaansa. HUOMIO: Suuntaustilassa turvavalopuomin OSSD-lähdöt ovat POIS KÄYTÖSTÄ Suuntaustila-toiminnalla helpoitetaan turvavalopuomin suuntausta. 1. Suuntaustila aktivoidaan painamalla noin 0,5 s RESET/RESTART-painiketta samalla kun valopuomiin kytketään syöttö. 2. Kirjain A ja numerot 1-4 ilmaisevat suuntaustason. HUOM! Lisäksi Muting-lamppu indikoi suuntauksen tasoa. Turvavalopuomin saa takaisin normaali toimintatilaan käynnistämällä valopuomi uudestaan (syöttö OFF-->ON). Tällöin myös turvaulostulot ovat toiminnassa.

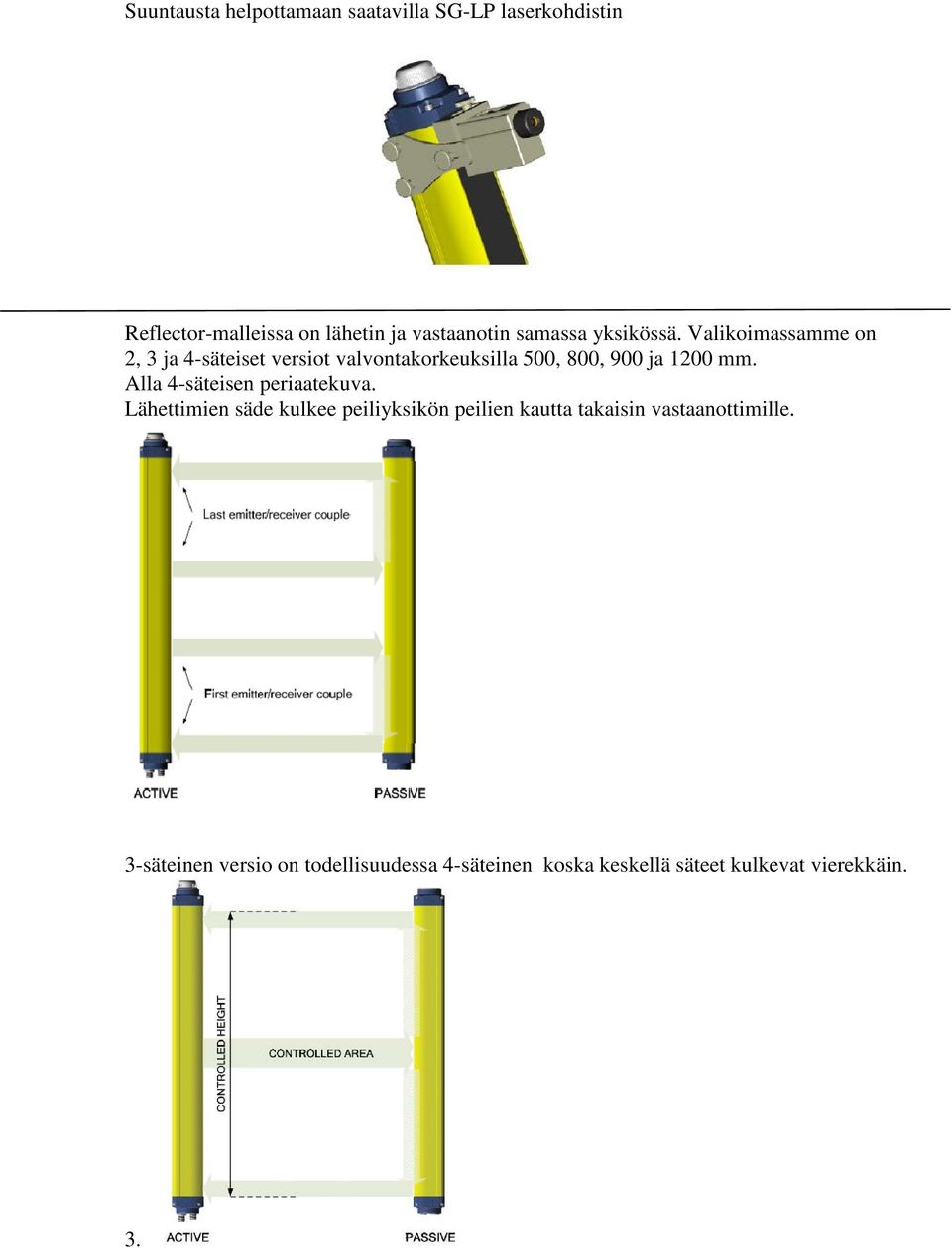

11 Suuntausta helpottamaan saatavilla SG-LP laserkohdistin Reflector-malleissa on lähetin ja vastaanotin samassa yksikössä. Valikoimassamme on 2, 3 ja 4-säteiset versiot valvontakorkeuksilla 500, 800, 900 ja 1200 mm. Alla 4-säteisen periaatekuva. Lähettimien säde kulkee peiliyksikön peilien kautta takaisin vastaanottimille. 3-säteinen versio on todellisuudessa 4-säteinen koska keskellä säteet kulkevat vierekkäin. 3.

12 8. Tarvikkeet Varastostamme laaja valikoima tarvikkeita, mm: - Liitinkaapelit - turvareleet ja turvalogiikka - suojatolpat ja kulmapeilit - muting-anturit ja liitäntäratkaisut
