1 Sähkötekniikka ja elektroniikka Kimmo Silvonen (X)

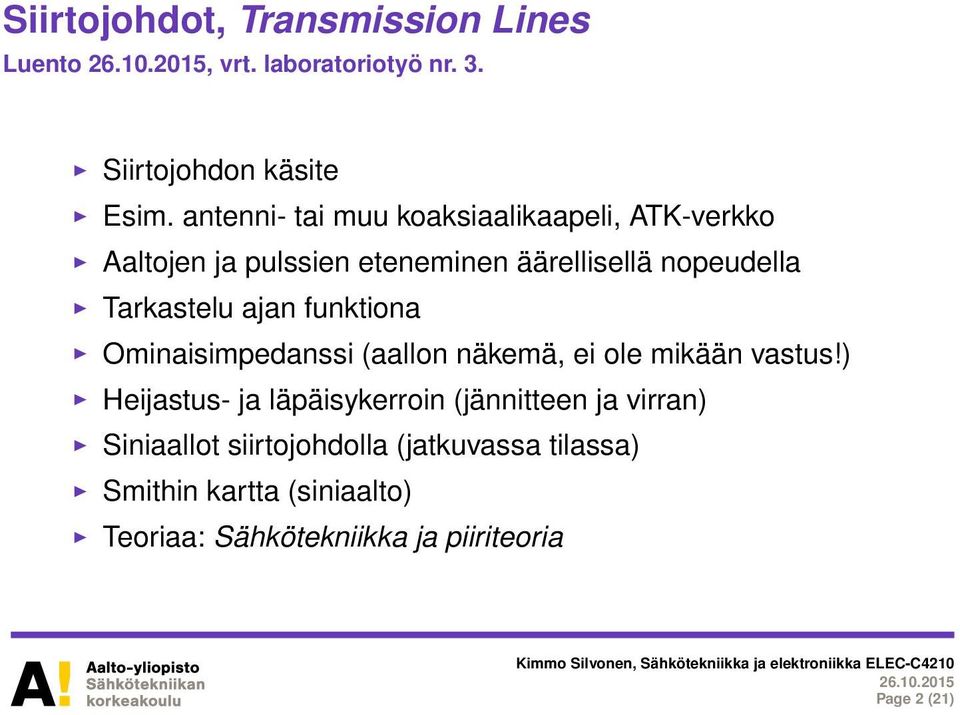

2 Siirtojohdot, Transmission Lines Luento, vrt. laboratoriotyö nr. 3. Siirtojohdon käsite Esim. antenni- tai muu koaksiaalikaapeli, ATK-verkko Aaltojen ja pulssien eteneminen äärellisellä nopeudella Tarkastelu ajan funktiona Ominaisimpedanssi (aallon näkemä, ei ole mikään vastus!) Heijastus- ja läpäisykerroin (jännitteen ja virran) Siniaallot siirtojohdolla (jatkuvassa tilassa) Smithin kartta (siniaalto) Teoriaa: Sähkötekniikka ja piiriteoria Page 2 (21)

3 Lyhyt johdinpari vs. (pitkä) siirtojohto Kuvan esimerkkilukuarvot ovat todellisia, siirtojohtoteoria ei ole satua! Yläkuvassa lopputila, alakuvassa tilanteen kehittyminen: Short line E R I = 0 V U = E R S = Long line 5 50 Ω i= 40 ma 0 75 Ω R S = 6 V 4,8 5,04 osk. 4, V coaxial: 100 m m 0,5 µs + 0,5 µs Page 3 (21)

4 Dipoliantennin virtajakauma muistuttaa siirtojohtoa Koko pituus y-akselin suunnassa on λ/2 Virta ei voi kulkea "viiksien" päissä, koska johdin päättyy. Silti lähetinantenniin virtaa tehoa, samoin vastaanotinantennista. I(y) = 0 y + E I(x) 0 I(y) 0 syöttöjohto antenni I(x) 0 x I(y) 0 I(y) = 0 I eff Page 4 (21)

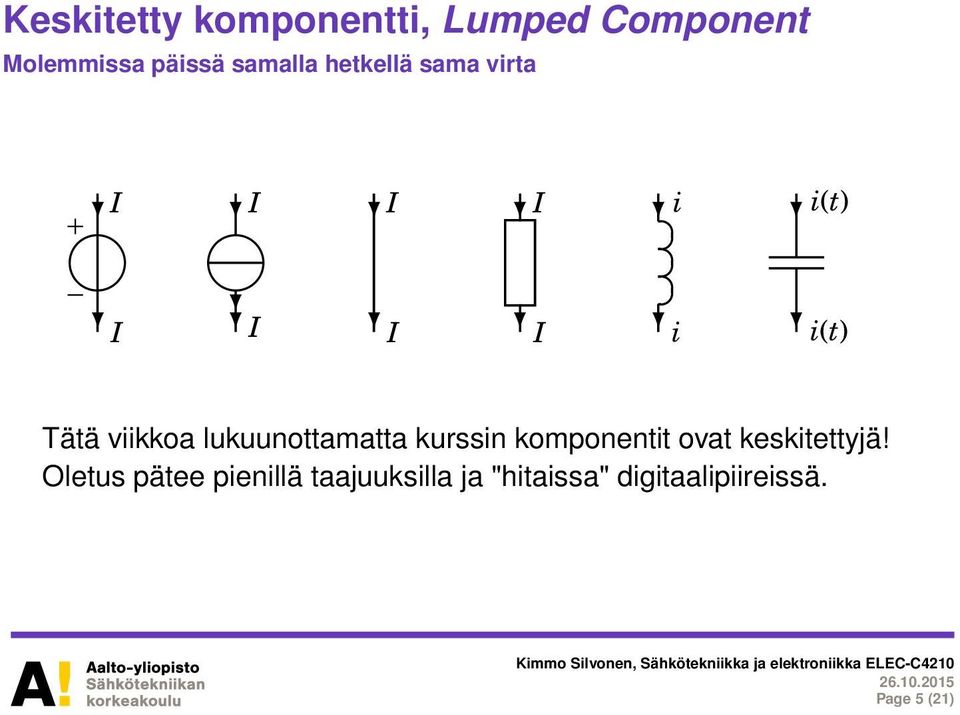

5 Keskitetty komponentti, Lumped Component Molemmissa päissä samalla hetkellä sama virta I + I I I I I I I i i i(t) i(t) Tätä viikkoa lukuunottamatta kurssin komponentit ovat keskitettyjä! Oletus pätee pienillä taajuuksilla ja "hitaissa" digitaalipiireissä. Page 5 (21)

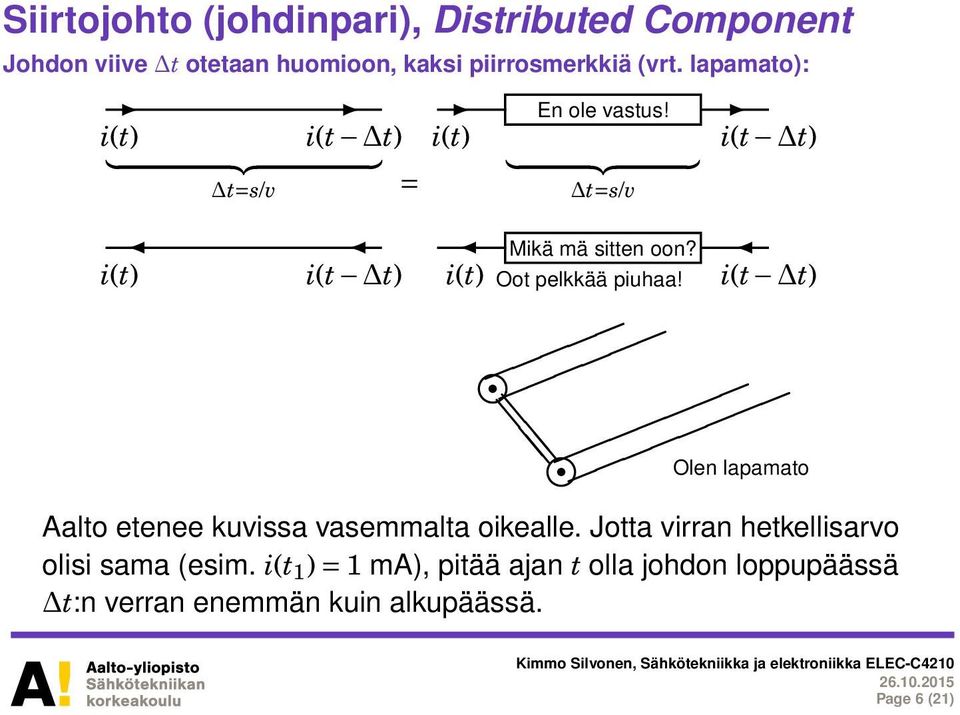

6 Siirtojohto (johdinpari), Distributed Component Johdon viive t otetaan huomioon, kaksi piirrosmerkkiä (vrt. lapamato): En ole vastus! i(t) i(t t) i(t) i(t t) } {{ } } {{ } t=s/v = t=s/v i(t) i(t t) i(t) Mikä mä sitten oon? Oot pelkkää piuhaa! i(t t) Olen lapamato Aalto etenee kuvissa vasemmalta oikealle. Jotta virran hetkellisarvo olisi sama (esim. i(t 1 ) = 1 ma), pitää ajan t olla johdon loppupäässä t:n verran enemmän kuin alkupäässä. Page 6 (21)

7 Siirtojohtoja Esimerkiksi Johtimissa ei ole resistanssia ja eriste ei vuoda Mikä tahansa tavallinen kaapeli on siirtojohto Ominaisimpedanssi riippuu vain poikkileikkauksesta (muoto), poikkileikkauksesta (A, d) ja poikkileikkauksesta (sen eriste). Johdon pituus tai johtimien materiaali ei vaikuta! Koaksiaalikaapeli, antennikaapeli (coaxial cable) Ω Parijohto, lapamato (twin wire) Ω Punottu parijohto, ethernet-kaapeli (twisted pair) 100 Ω USB2-kaapeli: johdin-maa 45 Ω ± 10%, differentiaalinen 90 Ω Liuskajohto piirilevyllä (microstrip line) Z 1 Width Optinen kuitukaapeli, aaltoputki (waveguide) Siirtojohtoanalogia: ääni, radioaallot tai valo Page 7 (21)

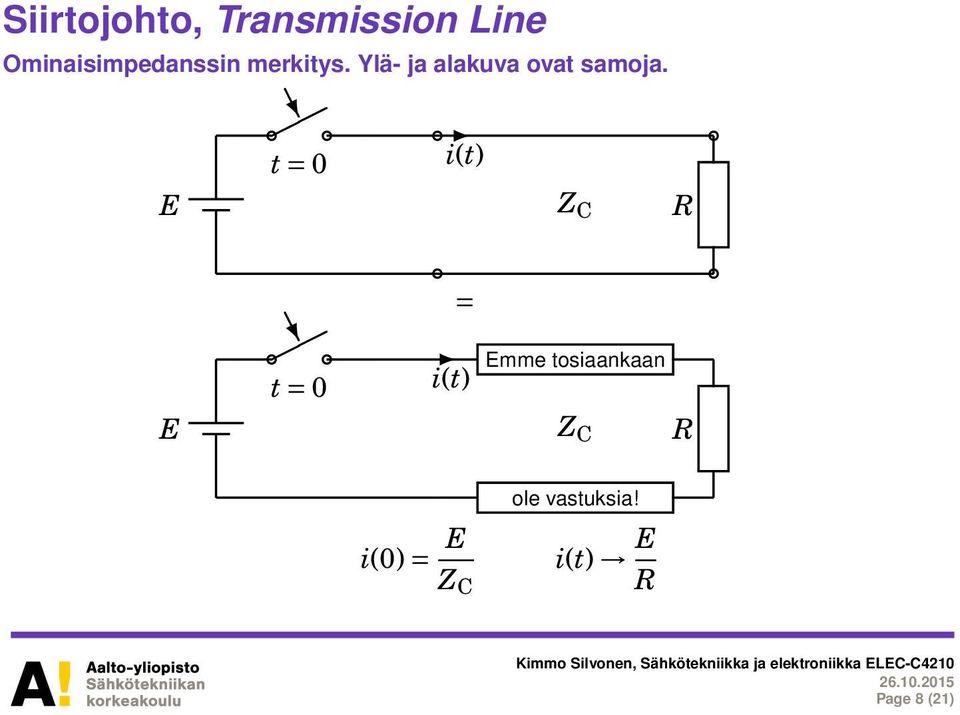

8 Siirtojohto, Transmission Line Ominaisimpedanssin merkitys. Ylä- ja alakuva ovat samoja. t = 0 i(t) E Z C R E t = 0 = i(t) Emme tosiaankaan Z C R ole vastuksia! i(0) = E Z C i(t) E R Page 8 (21)

9 Häviötön siirtojohto, Lossless Transmission Line Piirimalli, ei resistansseja! Aallon jännite ja virta (sininen tai punainen, vrt. suunta) 1 i i 2 ldz 1 2 ldz u u cdz cdz... i i 1 2 ldz 1 2 ldz Ominaisimpedanssi Characteristic impedance ei riipu pituudesta Etenemisnopeus Speed of light Z C = u = u l = i i c v = 1 lc = 1 µε = c 0 µr ε r Ominaisimpedanssi = etenevän aallon (ei johdon) jännite virta Page 9 (21)

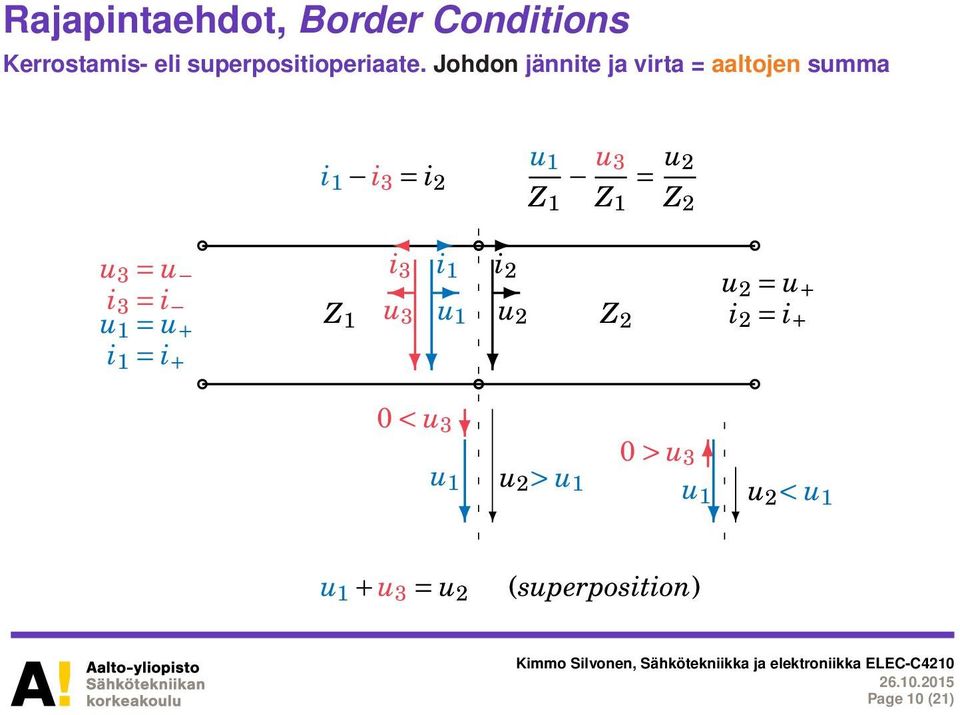

10 Rajapintaehdot, Border Conditions Kerrostamis- eli superpositioperiaate. Johdon jännite ja virta = aaltojen summa u 3 = u i 3 = i u 1 = u + i 1 = i + u 1 i 1 i 3 = i 2 u 3 = u 2 Z 1 Z 1 Z 2 i 3 Z 1 u 3 i 1 u 1 0 < u 3 u 1 i 2 u2 u 2 > u 1 Z 2 u 2 = u + i 2 = i + 0 > u 3 u 1 u 2 < u 1 u 1 + u 3 = u 2 (superposition) Page 10 (21)

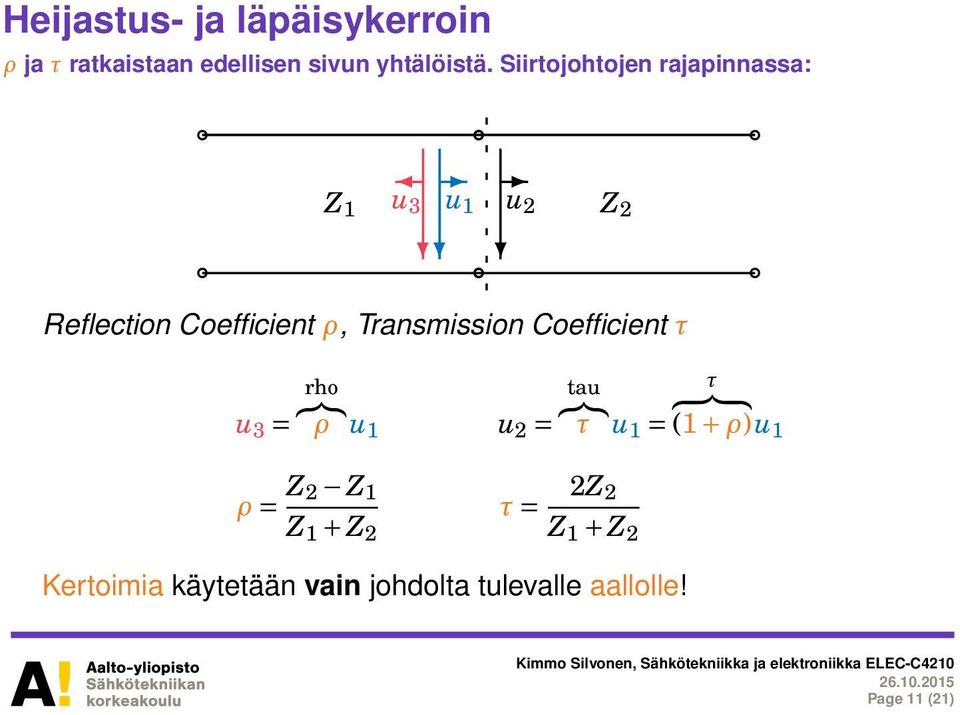

11 Heijastus- ja läpäisykerroin ρ ja τ ratkaistaan edellisen sivun yhtälöistä. Siirtojohtojen rajapinnassa: Z 1 u 3 u1 u2 Z 2 Reflection Coefficient ρ, Transmission Coefficient τ rho tau {}}{ {}}{ { }} { u 3 = ρ u 1 u 2 = τ u 1 = (1 + ρ)u 1 ρ = Z 2 Z 1 Z 1 + Z 2 τ = 2Z 2 Z 1 + Z 2 Kertoimia käytetään vain johdolta tulevalle aallolle! τ Page 11 (21)

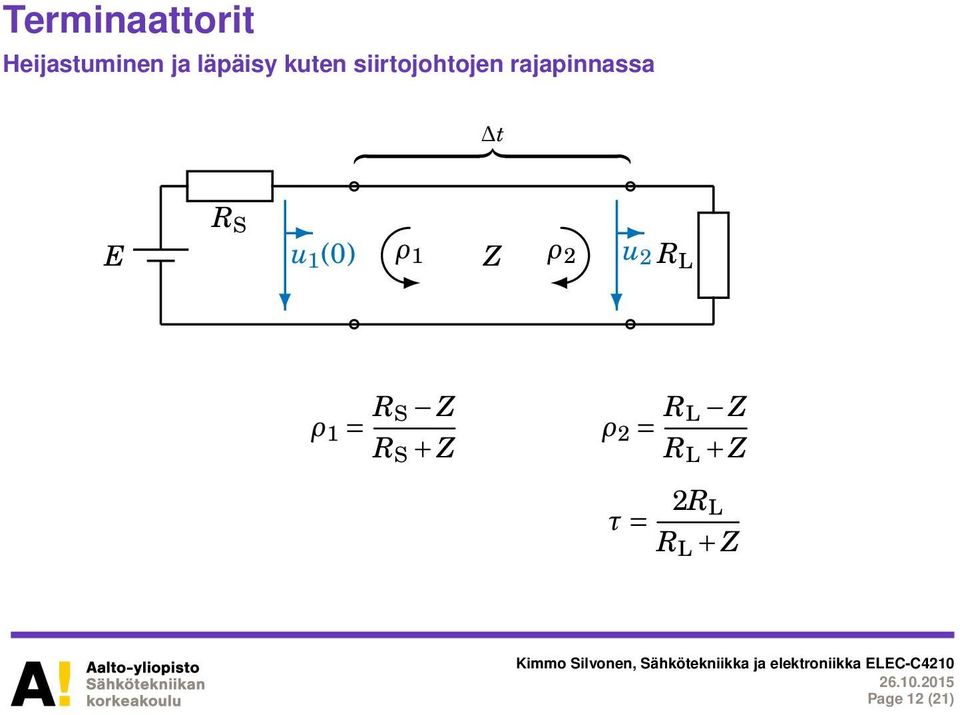

12 Terminaattorit Heijastuminen ja läpäisy kuten siirtojohtojen rajapinnassa E t { }} { R S u 1 (0) ρ 1 Z ρ 2 u2 R L ρ 1 = R S Z R S + Z ρ 2 = R L Z R L + Z τ = 2R L R L + Z Page 12 (21)

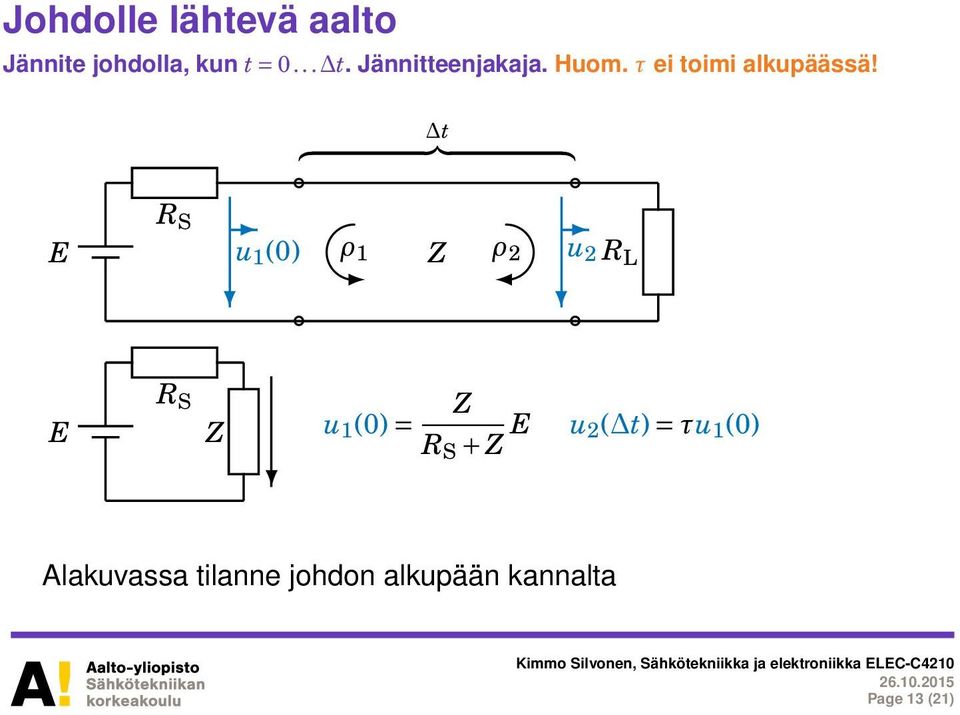

13 Johdolle lähtevä aalto Jännite johdolla, kun t = 0... t. Jännitteenjakaja. Huom. τ ei toimi alkupäässä! E t { }} { R S u 1 (0) ρ 1 Z ρ 2 u2 R L E R S Z u 1 (0) = Z R S + Z E u 2( t) = τu 1 (0) Alakuvassa tilanne johdon alkupään kannalta Page 13 (21)

14 Edestakaiset heijastukset Jännitteet kerrostuvat R S E t = 0 u 1 ρ 1 ρ 2 u 2 t { }} { Z R L u 1 (0) = Z R S + Z E u 2(0) = 0 τ = 1 + ρ 2 u 2 ( t) = u 2 (0) + τu 1 (0) u 1(0) u 1 (0)ρ 2 u 1 (0)ρ 2 ρ 1 u 1 (0)ρ 2 ρ 1 ρ 2 u 2 (3 t) = u 2 ( t) + ρ 1 ρ 2 τu 1 (0) u 2 (5 t) = u 2 (3 t) + (ρ 1 ρ 2 ) 2 τu 1 (0) Geometrinen sarja τu 1(0) = R L E 1 ρ 1 ρ 2 R S + R L Page 14 (21)

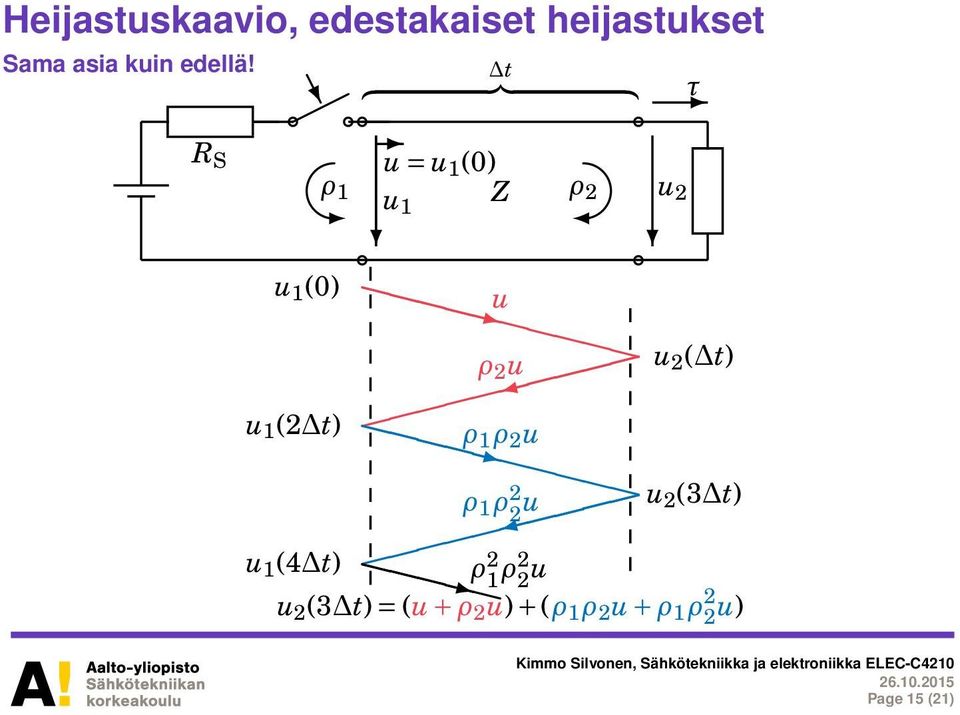

15 Heijastuskaavio, edestakaiset heijastukset Sama asia kuin edellä! R S t { }} { τ u = u1 ρ (0) 1 ρ u 2 1 Z u 2 u 1 (0) 3 u u 1 (2 t) ρ 2 u ρ 1 ρ 2 u 3 u 2 ( t) ρ 1 ρ 2 u 2 (3 t) 2 u u 1 (4 t) 3 ρ 2 1 ρ2 2 u u 2 (3 t) = (u + ρ 2 u) + (ρ 1 ρ 2 u + ρ 1 ρ 2 2 u) Page 15 (21)

16 Rand Kruback, Agilent Technologies Terahertsialue (kaukoinfrapuna) millimetriaaltojen ja valon välissä on vielä lähes käyttämätön spektrin resurssi! Page 16 (21)

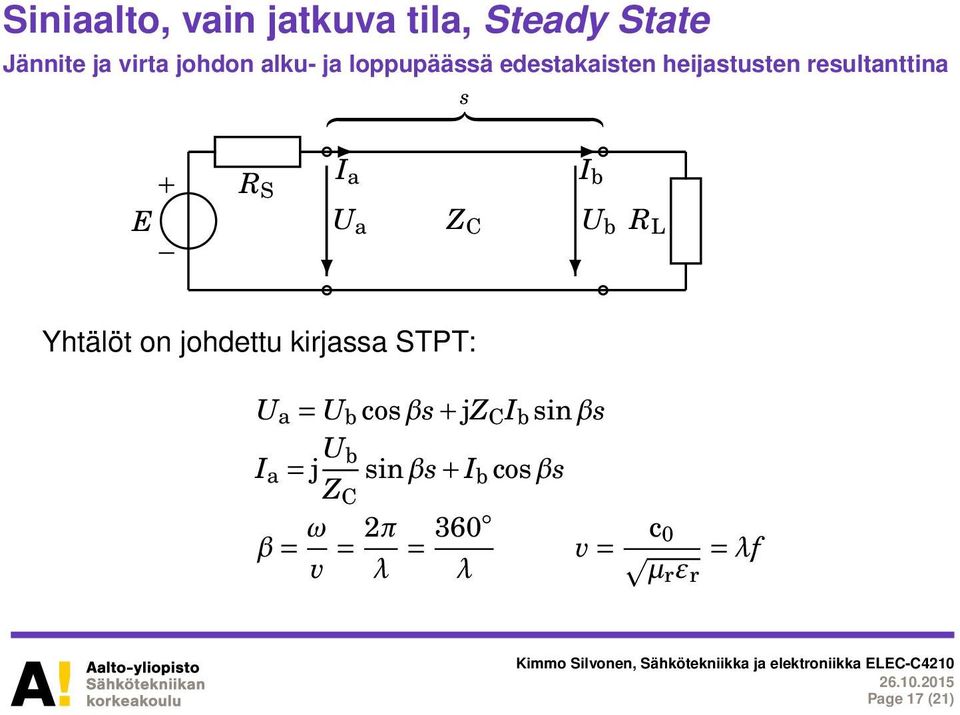

17 Siniaalto, vain jatkuva tila, Steady State Jännite ja virta johdon alku- ja loppupäässä edestakaisten heijastusten resultanttina R S + E { }} { I a U a s Z C Yhtälöt on johdettu kirjassa STPT: I b U b U a = U b cosβs + jz C I b sinβs I a = j U b Z C sinβs + I b cosβs β = ω v = 2π λ = 360 λ R L v = c 0 µr ε r = λf Page 17 (21)

18 Muuttuuko jännite, kun johto pitenee? Ja mihin suuntaan? + U a I a Z C,βs I b U b βs = 2π λ 0 = 0 U a = U b 1,0 0 R Esim. Z C = 2R U a = U b [ cosβs + j Z C R sinβs βs = 2π λ λ 50 = 7,2 U a = U b 1,02 14,2 βs = 2π λ λ 20 = 18 U a = U b 1,13 33,0 βs = 2π λ λ 10 = 36 U a = U b 1,43 55,5 ] Page 18 (21)

19 Siirtojohto vai ei (rajana λ/50)? Oletuksena ε r = 4. Virta kulkee pääosin johtimen pintakerroksessa δ. Length more than Skin Depth f λ/50 (ε r = 4) δ/mm (Cu) Verkkovirta 50 Hz 60 km 9,3 Audio 1 khz 3 km 2,1 HiFi 20 khz 150 m 0,47 FM-radio 100 MHz 3 cm 0,007 WLAN, Bluetooth 2,4 GHz 1,2 mm 0,001 Aallon (valon) nopeus v ja virran tunkeutumissyvyys δ: µ r = 1 v = c 0 1 = λ f δ = εr πf µσ Page 19 (21)

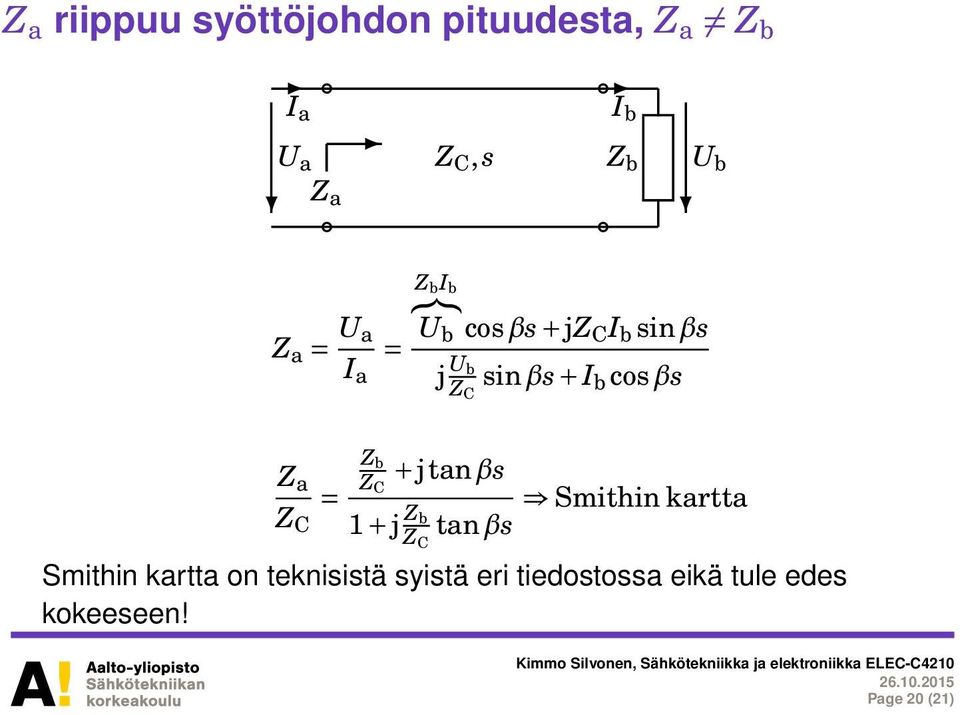

20 Z a riippuu syöttöjohdon pituudesta, Z a Z b I a U a Z C,s I b Z b U b Z a Z a = U a I a = Z b I b {}}{ U b cosβs + jz C I b sinβs j U b Z C sinβs + I b cosβs Z a Z C = Z b Z C + jtanβs 1 + j Z b Z C tanβs Smithin kartta Smithin kartta on teknisistä syistä eri tiedostossa eikä tule edes kokeeseen! Page 20 (21)

21 Ensi viikolla Nyt koeviikon jälkeen labrat jatkuvat vuoroviikoin, ensin A Ensi viikolla alkavat puolijohdekomponentit ja elektroniikka 7. Diodi, LED 8. Transistorit: BJT, FET 9. Operaatiovahvistin (IC) 10. Teholähteet (Regulaattori, Switched-mode) 2. välikoe/tentti Tsemppiä! Page 21 (21)

l s, c p T = l v = l l s c p. Z L + Z 0

l s, c p T = l v = l l s c p. Z L + Z 0 1.1 i k l s, c p Tasajännite kytketään hetkellä t 0 johtoon, jonka pituus on l ja jonka kapasitanssi ja induktanssi pituusyksikköä kohti ovat c p ja l s. Mieti, kuinka virta i käyttäytyy ajan t funktiona
