1 Dnro EPOELY/3171/ Kaustisen Kirkkoharjun pohjavesiselvitys Jorma Hintsa Rkm. Kuninkaantie 43 A VAASA Puh

2 Sisällys 1. JOHDANTO Tutkimuksen tarkoitus, suorittajat ja suoritusaika Kartta-aineisto Aikaisempi tutkimusaineisto Tutkimusalue ja tutkimuksen ohjelmointi MAASTOTUTKIMUKSET Maaperäselvitykset Pohjavesiputkien asennus ja ominaisantoisuuspumppaukset Pohjavesilammikoiden vedenkorkeushavainnot Virtaamahavainnot Kartoitukset, vaaitukset ja korkeustaso TULOKSET Maaperäkairaukset Vesinäytteiden tutkimustulokset YHTEENVETO Maaperä- ja pohjavesiolosuhteet Pohjaveden laatu Esiintymän arvioitu antoisuus Pohjaveden suojelu... Virhe. Kirjanmerkkiä ei ole määritetty. 4.5 Pohjavesialueen luokitus ja rajaaminen... Virhe. Kirjanmerkkiä ei ole määritetty. Liite 1 Yleiskartta Liite 2 Maaperäkairausten tulokset Liite 3 Putkikortit Liite 4 Vesinäytteiden tutkimustulokset Liite 5 Tutkimuskartta 1: Liite 6 Pohjavedenpinnan pituusleikkaus Liite 7 Pisteiden koordinaatit ETRS-TM35FIN- järjestelmässä Liite 8 Pohjavesialueen rajausehdotus, kartta 1:

3 1. JOHDANTO 1.1 Tutkimuksen tarkoitus, suorittajat ja suoritusaika Etelä-Pohjanmaan elinkeino- liikenne- ja ympäristökeskus (ELY-keskus) on tehnyt yhteistyössä Kaustisen kunnan kanssa Kirkkoharjun pohjavesiselvityksen parhaillaan tehtävää valtakunnallista pohjavesialueiden uudelleen luokitusta varten. Kaustisen pohjavesialueiden suojelusuunnitelman päivittäminen on myös parhaillaan laadittavana (Ramboll Finland Oy). Suojelusuunnitelmassa tullaan huomioimaan tämän raportin tiedot. Kirkkoharjun aluetta ei ole aiemmin luokiteltu pohjavesialueeksi. Alue sijaitsee noin 2-7 km Kaustisen keskustasta pohjoiseen (liite 1). Tutkimuksen tarkoituksena oli selvittää maaperä- ja pohjavesiolosuhteita sekä alustavasti mahdollinen vedenottamon paikka. Tutkimus tehtiin loka-marraskuussa Kairaustyöt ja niihin liittyvät GPS-mittaukset teki Ramboll Finland Oy. Ominaisantoisuuspumppaukset ja pohjavesiputkien asennukset sekä täydentävät GPS-mittaustyöt tehtiin Etelä-Pohjanmaan ELY-keskuksen toimesta. Tutkimuksen ohjelmoinnista ja suunnittelusta on vastannut Etelä-Pohjanmaan ELY-keskuksesta hydrogeologi Anne Petäjä-Ronkainen. Etelä-Pohjanmaan ELY-keskuksesta tutkimuksen valvojana on toiminut vesitalousasiantuntija Aki Kuorikoski ja GPS-mittaukset on tehnyt tutkimusmestari Lasse Ormiskangas. Tutkimuksen kenttätöitä on johtanut rakennusmestari Jorma Hintsa, joka on myös laatinut tämän tutkimusraportin. Etelä-Pohjanmaan ELY-keskus on tilannut Jorma Hintsalta asiantuntijatyötä pohjavesialueiden luokitustyöhön. 1.2 Kartta-aineisto Tutkimuksissa on ollut käytössä 1: ja 1: mittakaavaiset peruskartat ja Länsi- Suomen ympäristökeskuksen laatima 1: mittakaavainen pohjavesialuekartta. Lisäksi on käytetty ympäristöhallinnon sähköistä karttapalvelua ja Geologian tutkimuskeskuksen sähköistä Maankamara-karttapalvelua. 1.3 Aikaisempi tutkimusaineisto Alueella on tehty aiemmin seuraava pohjavesiselvitys: Kairaukset ja vaaitukset Kirkkoharjun- Koppeloharjun- ja Pihlajaharjun alueilla vuonna 1993; Kokkolan vesi- ja ympäristöpiiri; Tnro 1094 D 004 /

4 Tutkimuksessa Kirkkoharjun luoteisosaan kairattiin 5 pistettä. Pohjavesiputkia asennettiin 3 pisteeseen. Pohjaveden pinnankorkeuksia vaaittiin 7 pisteessä. Kairaukset olivat matalia ja päättyivät kiveen tai kiilautuivat noin 0,8 2,6 metrin syvyydellä. Harjun ydinosalla maaperän pintakerros on soraa ja muodostuman reuna-alueella hiesua tai hienoa hiekkaa. Pohjavedenpinta alueen keskiosassa on noin tasolla +66,1 +63,4 (N2000) ja alueen luoteisosassa tasolla +63,1 +62,8 (N2000). Pohjaveden päävirtaussuunta on luoteeseen Koppeloharjun alueelle. Kirkkoharjun pohjoisosassa on virtauskynnys, joka aiheuttaa pohjavedenpintoihin noin 5-6 metrin korkeuseron jakaen Koppeloharjun ja Kirkkoharjun erillisiin pohjavesialtaisiin. Pohjaveden gradientti Koppeloharjun alueella on suhteellisen jyrkkä sillä pohjavedenpinta Koppeloharjun alueella vaihtelee noin tasolla + 58,2 +47,3 (N2000). Köyhäjoen pinta on noin tasolla +47,2 (N2000). 1.4 Tutkimusalue ja tutkimuksen ohjelmointi Kirkkoharju kuuluu osana luode-kaakko -suuntaiseen harjujaksoon. Harjujakson pituus on noin 4,5 km ja se alkaa etelästä Oosinharjun pohjavesialueesta ja ulottuu pohjoispäässä Koppeloharjun pohjavesialueelle. Oosinharjun pohjoispäästä harjujakso haarautuu myös luoteeseen jatkuen Perhonjoen länsipuolella Åsen A ja B pohjavesialueina (ks. raportin kansilehti). Kirkkoharjun keski- ja pohjoisosaa ympäröivät suoalueet ja kaakkoisosaa moreeniselänteet. Tutkimusalue on pääosin metsätalouskäytössä. Alueen keski- ja pohjoisosasta on otettu paljon maa-aineksia paikoin pohjavedenpinnan alapuolelta, jonka seurauksena soranottoalueilla on useita pohjavesilammikoita. Lammikot ovat kirkasvetisiä ja ne ovat tasoittaneet pohjavedenpintaa. Voimassa olevia maa-aineslupia on 1 kpl. Alueen kaakkoisosassa on laaja turkistarha-alue. Alueen läpi kulkee Kaustinen Alaveteli paikallistie. Tutkimusalueella on käytöstä poistettu vanha kevyesti peitetty pienehkö yhdyskuntajätteen kaatopaikka (Matti-rekisteri). Se on ollut toiminnassa vuosina ja sijaitsee alueen eteläosan itäreunassa aivan Lähdenevan kupeessa, pohjaveden muodostumisalueen ja pohjavesialueen ulkorajan välisellä alueella (Liite 5). Tutkimukset kohdistettiin aikaisemman tutkimusaineiston ja kartta- sekä maastotarkastelun perusteella koko muodostuman alueelle. 4

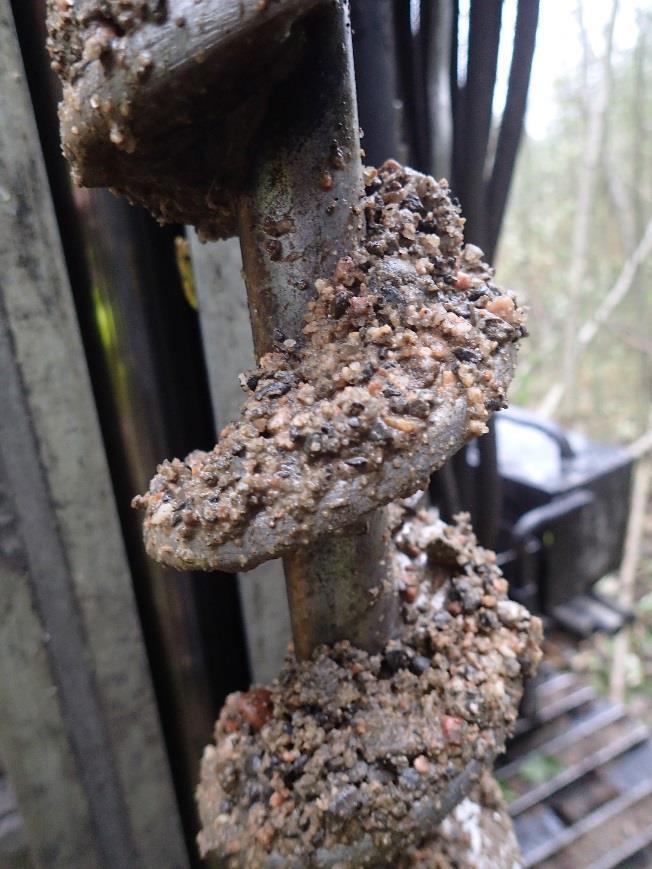

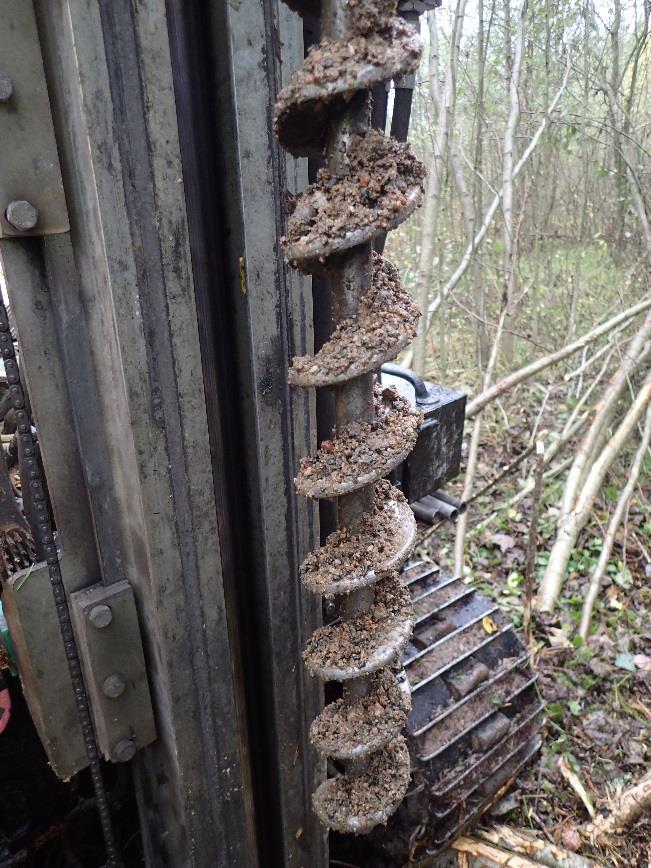

5 2. MAASTOTUTKIMUKSET 2.1 Maaperäselvitykset Maaperäkairausten ensisijaisena tavoitteena on selvittää maaperän rakenteen maalajikoostumusta ja tiiveyttä sekä arvioida maalajien vedenläpäisevyysominaisuuksia. Kairaukset tehtiin koneellisena lyönti- ja painokairauksina Ramboll Finland Oy:n toimesta välisenä aikana. Kairauspisteet sijoitettiin alueen kaakkois-, keski- ja pohjoisosaan. Kaakkoisosaan kairattiin pisteet KHK1, KHK1 B - E, KHK2, KHK3 ja KHK3 B - C. Alueen keski- ja pohjoisosaan kairattiin pisteet KHK6, KHK7, KHK7 B C, KHK8, KHK8 B, KHK9 KHK13. Kairauksia tehtiin yhteensä 20 pisteessä. Kairaukset päättyivät joko kallioon, kiveen tai moreeniin noin 5 8 metrin syvyydessä. Alueen pohjoisosassa tavattiin sorakerroksia (kuva 1 ja 2). Muissa kairauspisteissä maalaji oli pääosin hiekkaa. Alueen eteläosassa (pisteillä KHK1, KHK1 B D) maaperän pintakerros oli erittäin kivistä. Kairaustulokset on koottu liitteeseen 2 ja kairauspisteiden sijainti on esitetty tutkimuskartalla liitteessä 5. Maaperätutkimusten tuloksia ja maaperäolosuhteita on käsitelty kohdassa 3.1. Kuva 1 ja 2. Maalaji pisteessä KHK9 lajittunutta soraa. 5

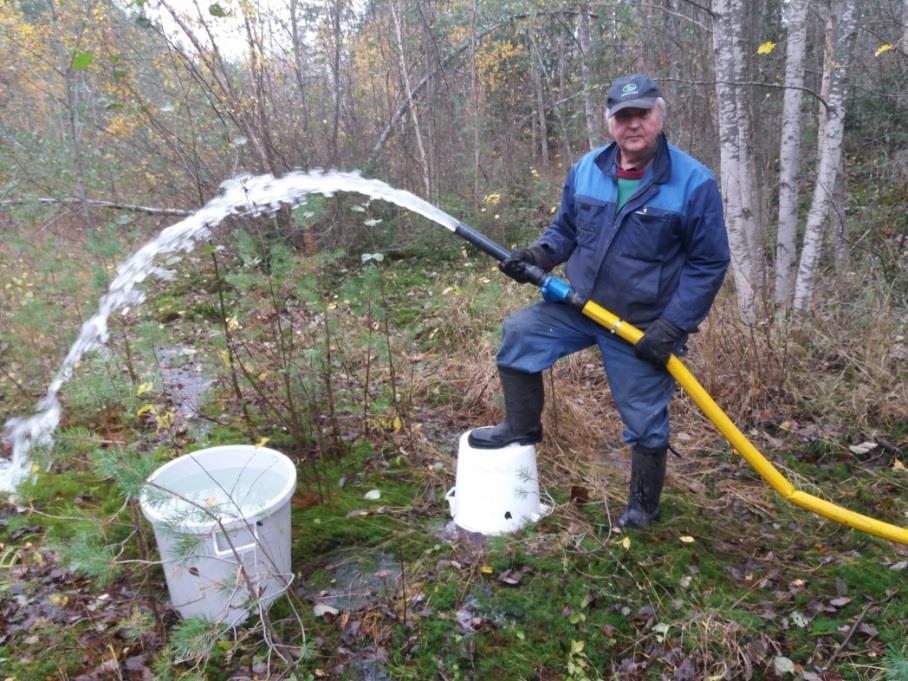

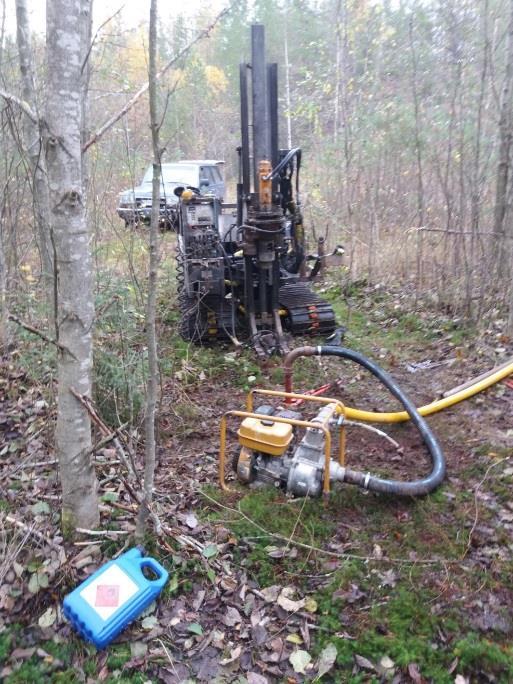

6 2.2 Pohjavesiputkien asennus ja ominaisantoisuuspumppaukset Pohjavesiputkien avulla tutkitaan maaperän hydraulisia ominaisuuksia tekemällä niistä lyhytaikaisia pumppauksia. Lisäksi putkista saadaan tietoa pohjaveden korkeus- ja virtausolosuhteista. Tutkimusalueelle asennettiin pohjavesiputkia viiteen pisteeseen. Neljä putkea olivat noin 0,5 0,7 metrin pituisella siivilällä varustettuja sisähalkaisijaltaan 20 mm:n muoviputkia. Putket asennettiin pohjaveden korkeushavainnointia varten kairauspisteisiin KHK1 E, KHK6, KHK7 ja KHK8 B. Pisteeseen KHK13 asennettiin ominaisantoisuuspumppausta ja vesinäytteiden ottamista varten, 1 metrin pituisella siivilällä varustettu, sisähalkaisijaltaan 32 mm:n rautaputki. Tuotto pisteessä KHP13 eri syvyystasoilla (2 6 m) vaihteli l/min (kuvat 3 ja 4). Vesinäytteet tutkittiin BotniaLab-laboratoriossa Vaasassa. Pohjavedenpinta ei paljonkaan alentunut noin 1 2 tunnin pituisissa ominaisantopumppauksissa. Putkikortit ovat liitteenä 3 ja vesinäytteiden tutkimustulokset liitteenä 4. Putkien sijainti on esitetty liitteenä 5 olevalla tutkimuskartalla. Pohjaveden virtauskuva on esitetty pohjavedenpinnan pituusleikkauksessa liitteessä 6. Ominaisantoisuuspumppauksen tuloksia on käsitelty kohdassa 3.2. Kuvat 3 ja 4. Ominaisantoisuuspumppaus pisteessä KHK13. 6

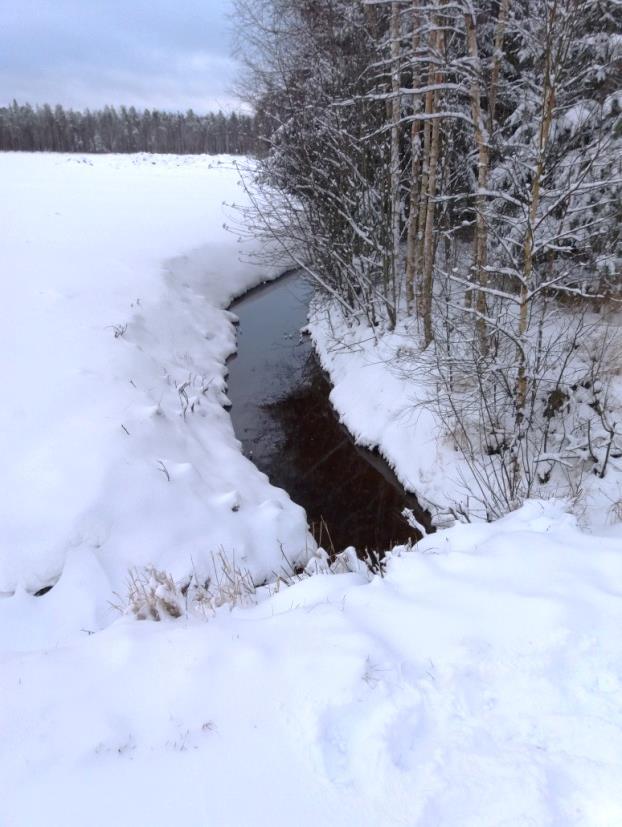

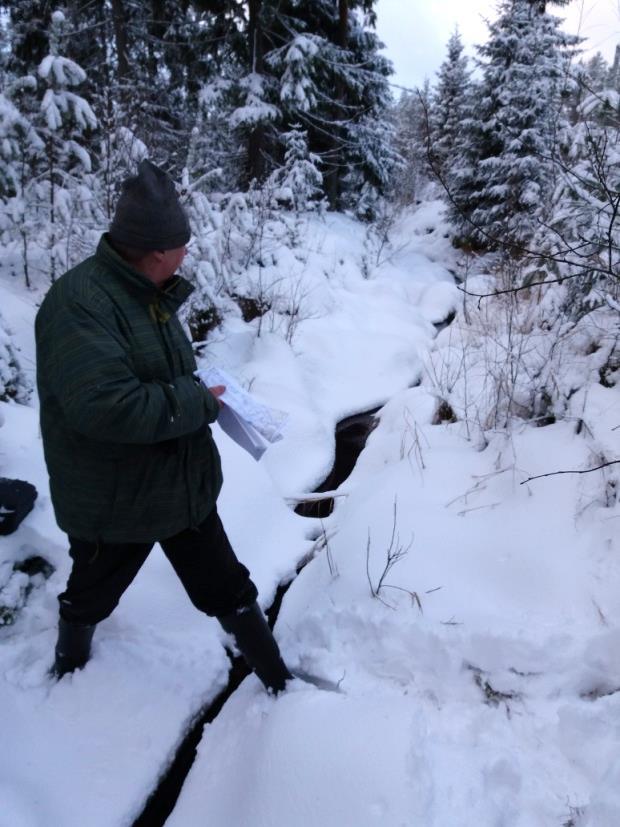

7 2.3 Pohjavesilammikoiden vedenkorkeushavainnot Pohjavesilammikoista KHW1 KHW7, KHW9 KHW10 ja KHW12 vaaittiin GPS-mittauksina vedenpintojen korkeudet. Lisäksi havainnoitiin pumppauspisteen (KHP13) länsipuolella olevan pelto-ojan 1 vedenpinta. Mittaustulokset ja niiden sijainti on esitetty tutkimuskartalla liitteessä Virtaamahavainnot Pohjaveden päävirtaussuunta on kaakosta pohjoiseen. Pohjavesi viettää virtauskynnyksen yli Koppeloharjun alueelle, jossa purkautumista tapahtuu Köyhäjokeen. Kirkkoharjun muodostumasta tapahtuu valuntaa, tihkumista ja purkautumista myös alueen keskiosan itäpuolella olevalle Lähdenevan alueelle sekä myös pohjoisosan länsipuolella olevalle peltoalueelle. Virtaamahavaintoja tehtiin lähdenevan pohjoisosan puroista (kuvat 5 ja 6). Varsinaisia mittauksia ei tehty, mutta veden lämpötiloja mitattiin lämpökameralla (FLIR E6). Lähdenevan päävirtausuoman sivuhaarasta arvioitiin purkautuvan pohjavettä noin 300 m 3 /d. Havaintopaikat on esitetty liitteenä 5 olevalla tutkimuskartalla. Varsinaiset virtaamamittaukset on suunniteltu tehtäväksi kesällä Lähdeneva ei kuulu suojeltaviin suoalueisiin. Paikalliset maanomistajat ovat kuitenkin osallistuneet Suomi-100 hankkeeseen, joka mahdollistaa vapaaehtoisen suojelun nevaalueelle. Kuva 5. Sivuoja Lähdenevan päävirtaus uomasta Kirkkoharjun suuntaan. Arvioitu virtaama on noin 300 m 3 /d. Kuva 6. Lähdenevan päävirtausuoma. Kuva rummun yläpuolelta neva-alueen pohjoispäästä. 7

8 2.5 Kartoitukset, vaaitukset ja korkeustaso Tutkimusalueen kairauspisteiden ja vesipintahavaintojen korkeudet sekä koordinaatit mittasi Ramboll Finland Oy GPS-laitteella (KHW1 KHW4) ja pohjavesiputkien ja lammikoiden (KHW1 KHW7, KHW9 KHW10 ja KHW12) korkeudet sekä koordinaatit puolestaan Etelä-Pohjanmaan ELY-keskuksesta Lasse Ormiskangas GPS-laitteella. Korkeustaso on N2000. Mittauskohteet ja -tulokset on esitetty liitteenä 7 olevassa taulukossa. Taulukossa on esitetty myös Kirkkoharjun alueelle jätettyjen korkeuskiintopisteiden sijainti ja niiden korkeudet. Lisäksi liitteessä 6 on esitetty Koppeloharjun alueelta muutamien pohjavesiputkien ja alueen luoteispäässä olevan varsin huomattavan lähdepurkautuman koordinaatit sekä korkeudet. 3. TULOKSET 3.1 Maaperäkairaukset Pohjavedenpinnan alapuolella olevien maalajikerrostumien geologinen rakenne alueen keski- ja pohjoisosassa koostuu kairausten (KHK7, KHK9, KHK13) mukaan noin 5 6 metrin paksuisista hiekka- ja sorakerroksista ja ne ovat kerrostuneet joko pohjamoreenin tai kallion päälle. Alueen eteläosassa (Pisteet KHK1, KHK1 B-E) maaperän pintaosa on erittäin kivinen ja sen alapuolella oleva hiekkavaltainen aines on kerrostunut moreenin päälle. Erittäin kivinen, kairauksilla vaikeasti läpäistävissä oleva, pintakerros todettiin myös pisteessä KHK Vesinäytteiden tutkimustulokset Alustavia vesinäytteitä otettiin pisteestä KHK13. Syvyystasoilla 2,0 6,0 metriä maanpinnasta tuotto vaihteli l/min. Pohjavedessä esiintyi koliformisia bakteereja syvyyksillä 2 4 m ja 5 6 m ja niiden määrä vaihteli 4-21 MPN/100 ml. Vesinäytteiden tutkimustuloksia on käsitelty kohdassa 4.2. Analyysitulokset ovat liitteenä 4. Vedessä ei todettu mitään poikkeavaa makua ja hajua. Taulukko 1. Pohjaveden laatu muutamien pitoisuuksien osalta Piste Syvyys (m mp) O 2 (mg/l) Fe (mg/l) Mn (mg/l) COD Mn (mg/l) KHP ,5 0,110 alle 0,010 alle 0,5 KHP ,7 0,042 alle 0,010 alle 0,5 KHP ,2 0,024 alle 0,010 alle 0,5 KHP ,7 alle 0,010 alle 0,010 alle 0,5 8

9 4. YHTEENVETO 4.1 Maaperä- ja pohjavesiolosuhteet Maaperämuodostumien sijaintiin, laatuun sekä niiden rakenteeseen ja sitä kautta hydrogeologisiin ominaisuuksiin ovat ratkaisevasti vaikuttaneet muodostuman syntyolosuhteet ja geologinen kehityshistoria. Kirkkoharju kuuluu osana luode-kaakkosuuntaiseen ympäristöstään kohoavaan pitkittäisharjujaksoon. Muodostuman ydinosa on todennäköisesti sijoittunut kalliopainanteeseen ja on pintaosaltaan paikoin rantavoimien tasoittama. Keski- ja pohjoisosassa on kapea hiekkaa ja soraa sisältävä ydinosa. Etelään päin mentäessä harjuaines muuttuu hiekkavaltaiseksi. Alueen eteläosassa hiekkakerroksen päällä maaperän pintaosassa on huuhtoutuneen moreenipeitteen kaltainen kivinen kerrostuma. Muodostuman lievealueen maalajikerrokset ovat raekooltaan hienoa hiekkaa ja ulottuvat harjujaksoa reunustavien soiden sekä peltojen alapuolelle. Pohjavedenpinta viettää etelä-kaakkoisosasta melko jyrkästi kohti alueen keskiosaa, jossa pohjaveden gradientti on suhteellisen loivapiirteinen. Pohjaveden päävirtaussuunta on pohjoiseen. Alueen etelä-kaakkoisosassa pohjavedenpinta on noin tasolla ja keski- ja pohjoisosassa noin tasolla +63,5 +62,3. Harjumuodostuma on osittain antikliininen eli vettä osittain ympäristöön purkava. Pohjaveden purkautumisalueita ovat keskiosan itäpuolella oleva Lähdeneva sekä pumppauspisteen (KHP13) länsipuolella olevan pelto-oja, johon tapahtuu vähäistä purkautumista. 4.2 Pohjaveden laatu Pohjavesi on hapanta ja pehmeää. Vesi on pintakerrosta lukuun ottamatta lähes raudatonta ja mangaanitonta. Orgaanisen aineksen ja typpiyhdisteiden määrä on alhainen. Pohjaveteen liuenneen hapen määrä kohosi hieman syvyyden kasvaessa. Vesi täytti koliformisia bakteereja ja PH:ta lukuun ottamatta STM:n laatuvaatimukset ja tavoitteet (STM asetus 1352/2015). 4.3 Esiintymän arvioitu antoisuus Alustavasti tutkitun pisteen KHP13 maaperän vedenjohtavuus on erittäin hyvä ja edellytykset pohjaveden saannille ovat olemassa. Pisteestä ehdotetaan tehtäväksi koepumppaus, jolloin saadaan selville pisteestä saatava pohjavesimäärä ja vaikutukset ympäristöön sekä veden laatu mm. veden hygieenisyyden osalta. Ominaisantoisuuspumppausten ja hydrogeologisten tekijöiden perusteella pisteestä KHK13 arvioidaan alustavasti saatavan pohjavettä keskimäärin noin 500 m 3 /d. 9

10

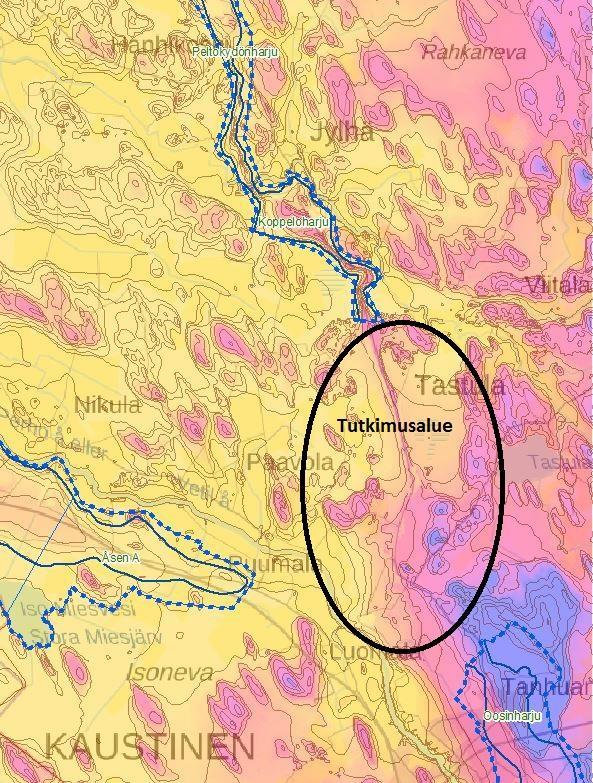

11 Liite 1 Yleiskartta Peltokydönharju Pohjavesialueen raja Pohjavesialueen osa-alueen raja Pohjavesialueiden välinen raja Varsinaisen muodostumisalueen raja Koppeloharju Tutkimusalue Åsen A Oosinharju 0 0,5 1 2 Km Kausti Etelä-Pohjanmaan ELY, SYKE, MML
