1 Vastaanottaja Savonlinnan Vesi Asiakirjatyyppi Tutkimusraportti Päivämäärä Viite SAVONLINNA, PUTIKKO RANTAJÄRVENKANKAAN POHJAVESITUTKIMUS

2 SAVONLINNA, PUTIKKO RANTAJÄRVENKANKAAN POHJAVESITUTKIMUS Päivämäärä Laatija Tarkastaja Hyväksyjä Kansi Petra Ihanamäki Maija Jylhä-Ollila Jarmo Koljonen Salilampi Viite Ramboll Niemenkatu LAHTI P F

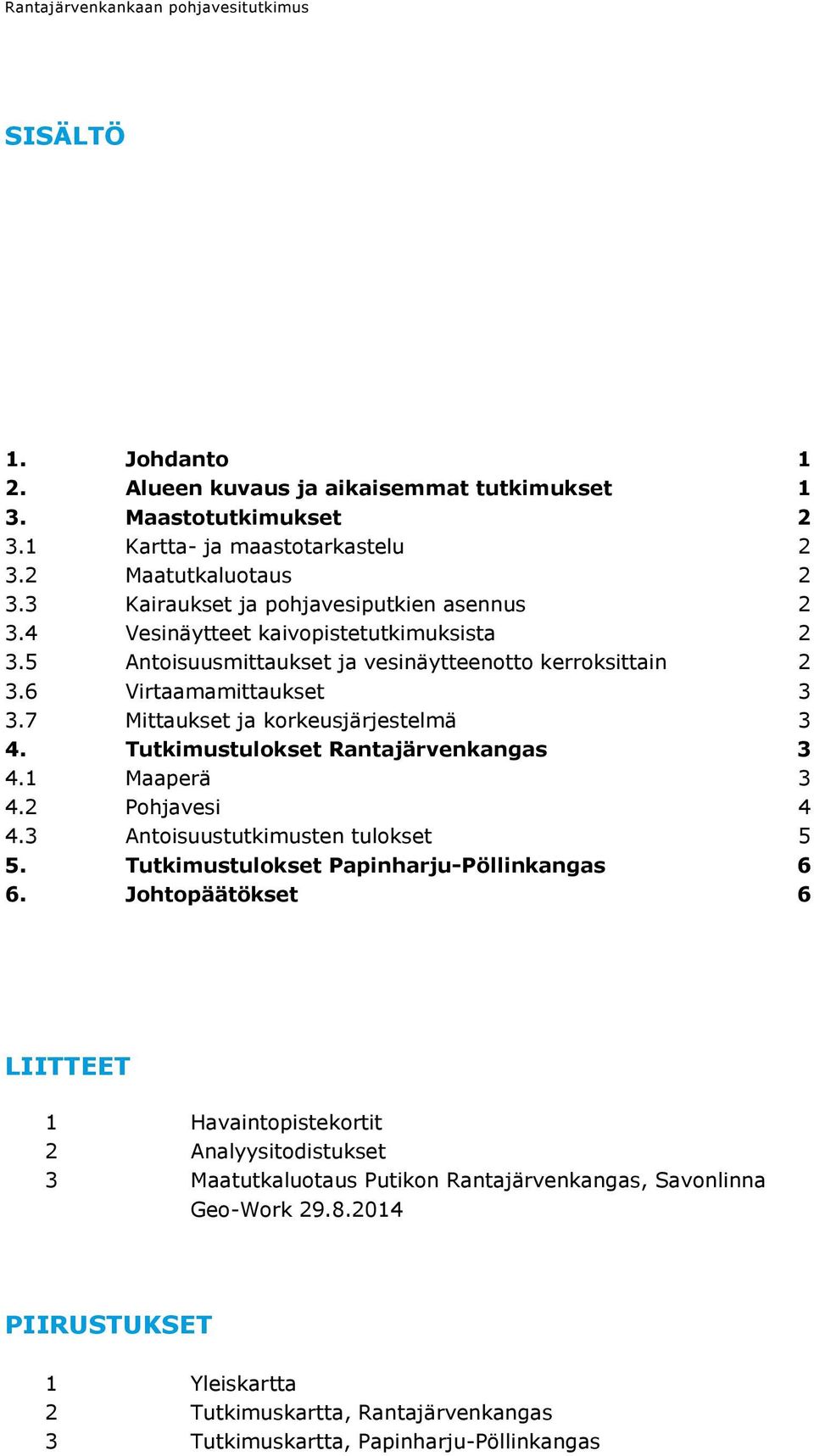

3 Rantajärvenkankaan pohjavesitutkimus SISÄLTÖ 1. Johdanto 1 2. Alueen kuvaus ja aikaisemmat tutkimukset 1 3. Maastotutkimukset Kartta- ja maastotarkastelu Maatutkaluotaus Kairaukset ja pohjavesiputkien asennus Vesinäytteet kaivopistetutkimuksista Antoisuusmittaukset ja vesinäytteenotto kerroksittain Virtaamamittaukset Mittaukset ja korkeusjärjestelmä 3 4. Tutkimustulokset Rantajärvenkangas Maaperä Pohjavesi Antoisuustutkimusten tulokset 5 5. Tutkimustulokset Papinharju-Pöllinkangas 6 6. Johtopäätökset 6 LIITTEET 1 Havaintopistekortit 2 Analyysitodistukset 3 Maatutkaluotaus Putikon Rantajärvenkangas, Savonlinna Geo-Work PIIRUSTUKSET 1 Yleiskartta 2 Tutkimuskartta, Rantajärvenkangas 3 Tutkimuskartta, Papinharju-Pöllinkangas

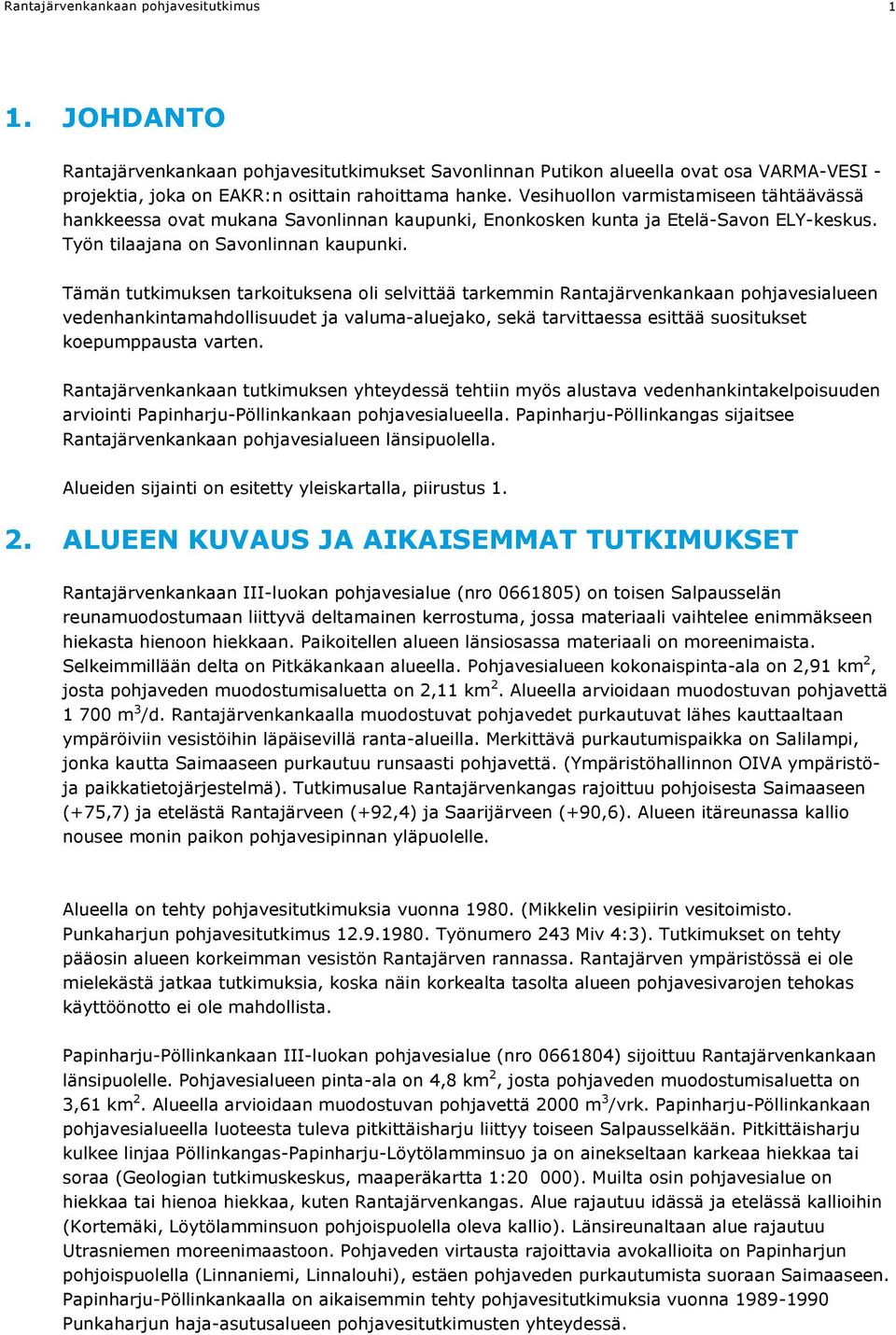

4 Rantajärvenkankaan pohjavesitutkimus 1 1. JOHDANTO Rantajärvenkankaan pohjavesitutkimukset Savonlinnan Putikon alueella ovat osa VARMA-VESI - projektia, joka on EAKR:n osittain rahoittama hanke. Vesihuollon varmistamiseen tähtäävässä hankkeessa ovat mukana Savonlinnan kaupunki, Enonkosken kunta ja Etelä-Savon ELY-keskus. Työn tilaajana on Savonlinnan kaupunki. Tämän tutkimuksen tarkoituksena oli selvittää tarkemmin Rantajärvenkankaan pohjavesialueen vedenhankintamahdollisuudet ja valuma-aluejako, sekä tarvittaessa esittää suositukset koepumppausta varten. Rantajärvenkankaan tutkimuksen yhteydessä tehtiin myös alustava vedenhankintakelpoisuuden arviointi Papinharju-Pöllinkankaan pohjavesialueella. Papinharju-Pöllinkangas sijaitsee Rantajärvenkankaan pohjavesialueen länsipuolella. Alueiden sijainti on esitetty yleiskartalla, piirustus ALUEEN KUVAUS JA AIKAISEMMAT TUTKIMUKSET Rantajärvenkankaan III-luokan pohjavesialue (nro ) on toisen Salpausselän reunamuodostumaan liittyvä deltamainen kerrostuma, jossa materiaali vaihtelee enimmäkseen hiekasta hienoon hiekkaan. Paikoitellen alueen länsiosassa materiaali on moreenimaista. Selkeimmillään delta on Pitkäkankaan alueella. Pohjavesialueen kokonaispinta-ala on 2,91 km 2, josta pohjaveden muodostumisaluetta on 2,11 km 2. Alueella arvioidaan muodostuvan pohjavettä m 3 /d. Rantajärvenkankaalla muodostuvat pohjavedet purkautuvat lähes kauttaaltaan ympäröiviin vesistöihin läpäisevillä ranta-alueilla. Merkittävä purkautumispaikka on Salilampi, jonka kautta Saimaaseen purkautuu runsaasti pohjavettä. (Ympäristöhallinnon OIVA ympäristöja paikkatietojärjestelmä). Tutkimusalue Rantajärvenkangas rajoittuu pohjoisesta Saimaaseen (+75,7) ja etelästä Rantajärveen (+92,4) ja Saarijärveen (+90,6). Alueen itäreunassa kallio nousee monin paikon pohjavesipinnan yläpuolelle. Alueella on tehty pohjavesitutkimuksia vuonna (Mikkelin vesipiirin vesitoimisto. Punkaharjun pohjavesitutkimus Työnumero 243 Miv 4:3). Tutkimukset on tehty pääosin alueen korkeimman vesistön Rantajärven rannassa. Rantajärven ympäristössä ei ole mielekästä jatkaa tutkimuksia, koska näin korkealta tasolta alueen pohjavesivarojen tehokas käyttöönotto ei ole mahdollista. Papinharju-Pöllinkankaan III-luokan pohjavesialue (nro ) sijoittuu Rantajärvenkankaan länsipuolelle. Pohjavesialueen pinta-ala on 4,8 km 2, josta pohjaveden muodostumisaluetta on 3,61 km 2. Alueella arvioidaan muodostuvan pohjavettä 2000 m 3 /vrk. Papinharju-Pöllinkankaan pohjavesialueella luoteesta tuleva pitkittäisharju liittyy toiseen Salpausselkään. Pitkittäisharju kulkee linjaa Pöllinkangas-Papinharju-Löytölamminsuo ja on ainekseltaan karkeaa hiekkaa tai soraa (Geologian tutkimuskeskus, maaperäkartta 1:20 000). Muilta osin pohjavesialue on hiekkaa tai hienoa hiekkaa, kuten Rantajärvenkangas. Alue rajautuu idässä ja etelässä kallioihin (Kortemäki, Löytölamminsuon pohjoispuolella oleva kallio). Länsireunaltaan alue rajautuu Utrasniemen moreenimaastoon. Pohjaveden virtausta rajoittavia avokallioita on Papinharjun pohjoispuolella (Linnaniemi, Linnalouhi), estäen pohjaveden purkautumista suoraan Saimaaseen. Papinharju-Pöllinkankaalla on aikaisemmin tehty pohjavesitutkimuksia vuonna Punkaharjun haja-asutusalueen pohjavesitutkimusten yhteydessä.

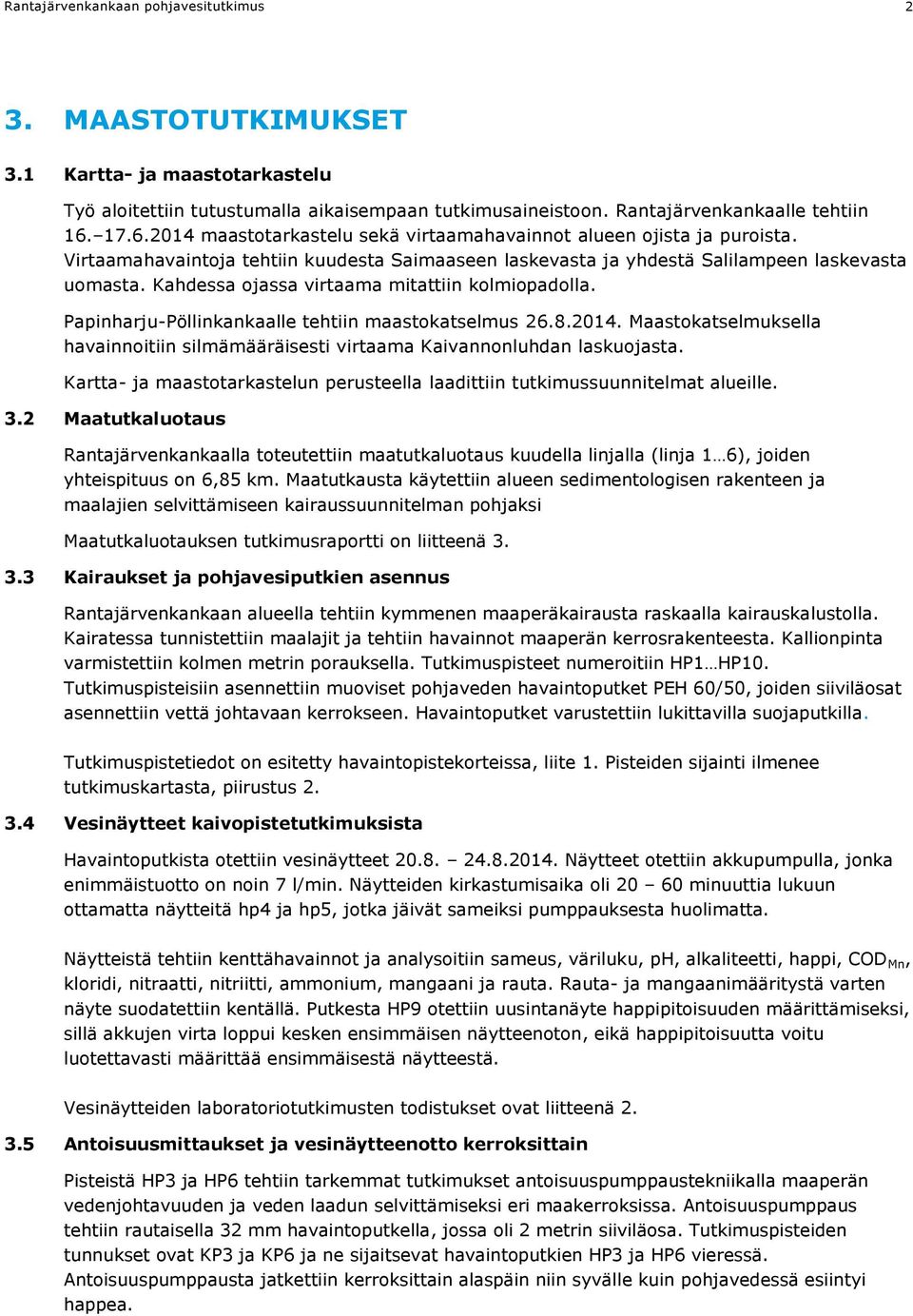

5 Rantajärvenkankaan pohjavesitutkimus 2 3. MAASTOTUTKIMUKSET 3.1 Kartta- ja maastotarkastelu Työ aloitettiin tutustumalla aikaisempaan tutkimusaineistoon. Rantajärvenkankaalle tehtiin maastotarkastelu sekä virtaamahavainnot alueen ojista ja puroista. Virtaamahavaintoja tehtiin kuudesta Saimaaseen laskevasta ja yhdestä Salilampeen laskevasta uomasta. Kahdessa ojassa virtaama mitattiin kolmiopadolla. Papinharju-Pöllinkankaalle tehtiin maastokatselmus Maastokatselmuksella havainnoitiin silmämääräisesti virtaama Kaivannonluhdan laskuojasta. Kartta- ja maastotarkastelun perusteella laadittiin tutkimussuunnitelmat alueille. 3.2 Maatutkaluotaus Rantajärvenkankaalla toteutettiin maatutkaluotaus kuudella linjalla (linja 1 6), joiden yhteispituus on 6,85 km. Maatutkausta käytettiin alueen sedimentologisen rakenteen ja maalajien selvittämiseen kairaussuunnitelman pohjaksi Maatutkaluotauksen tutkimusraportti on liitteenä Kairaukset ja pohjavesiputkien asennus Rantajärvenkankaan alueella tehtiin kymmenen maaperäkairausta raskaalla kairauskalustolla. Kairatessa tunnistettiin maalajit ja tehtiin havainnot maaperän kerrosrakenteesta. Kallionpinta varmistettiin kolmen metrin porauksella. Tutkimuspisteet numeroitiin HP1 HP10. Tutkimuspisteisiin asennettiin muoviset pohjaveden havaintoputket PEH 60/50, joiden siiviläosat asennettiin vettä johtavaan kerrokseen. Havaintoputket varustettiin lukittavilla suojaputkilla. Tutkimuspistetiedot on esitetty havaintopistekorteissa, liite 1. Pisteiden sijainti ilmenee tutkimuskartasta, piirustus Vesinäytteet kaivopistetutkimuksista Havaintoputkista otettiin vesinäytteet Näytteet otettiin akkupumpulla, jonka enimmäistuotto on noin 7 l/min. Näytteiden kirkastumisaika oli minuuttia lukuun ottamatta näytteitä hp4 ja hp5, jotka jäivät sameiksi pumppauksesta huolimatta. Näytteistä tehtiin kenttähavainnot ja analysoitiin sameus, väriluku, ph, alkaliteetti, happi, COD Mn, kloridi, nitraatti, nitriitti, ammonium, mangaani ja rauta. Rauta- ja mangaanimääritystä varten näyte suodatettiin kentällä. Putkesta HP9 otettiin uusintanäyte happipitoisuuden määrittämiseksi, sillä akkujen virta loppui kesken ensimmäisen näytteenoton, eikä happipitoisuutta voitu luotettavasti määrittää ensimmäisestä näytteestä. Vesinäytteiden laboratoriotutkimusten todistukset ovat liitteenä Antoisuusmittaukset ja vesinäytteenotto kerroksittain Pisteistä HP3 ja HP6 tehtiin tarkemmat tutkimukset antoisuuspumppaustekniikalla maaperän vedenjohtavuuden ja veden laadun selvittämiseksi eri maakerroksissa. Antoisuuspumppaus tehtiin rautaisella 32 mm havaintoputkella, jossa oli 2 metrin siiviläosa. Tutkimuspisteiden tunnukset ovat KP3 ja KP6 ja ne sijaitsevat havaintoputkien HP3 ja HP6 vieressä. Antoisuuspumppausta jatkettiin kerroksittain alaspäin niin syvälle kuin pohjavedessä esiintyi happea.

6 Rantajärvenkankaan pohjavesitutkimus 3 Pisteessä KP3 tehtiin vedenantoisuuspumppaus neljältä tasolta syvyysvälillä 5 13 metriä maanpinnasta. Pisteessä KP6 tehtiin yksi antoisuuspumppaus 6 8 metrin syvyydeltä maanpinnasta. Antoisuusmittauksen yhteydessä otettiin vesinäytteet, joista analysoitiin happi-, rauta- ja mangaanipitoisuus sekä sameus. Pisteen KP3 yhdestä näytteestä (7 9 m) tehtiin laaja analyysi, johon sisältyi edellä mainittujen lisäksi bakteerimääritykset, haju, maku, väri, ph, sähkönjohtavuus, hapettuvuus (COD Mn ), kloridi, fluoridi, typpiyhdisteet ja kovuus. 3.6 Virtaamamittaukset Rantajärvenkankaalla sijaitsevan Salilammen laskupuron virtaama mitattiin Flow-trackersiivikolla Papinharju-Pöllinkankaan pohjavesialueella tehtiin virtaamamittaus tai virtaamahavinto viidessä pisteessä ( ). Mittauspisteet olivat Kaivannonluhdan laskupuro, Kortelammen laskupuro, Kortelampeen virtaavat kaksi ojaa, sekä Linnalahden kohdalle merkitty lähde. Virtaamamittauspaikat on esitetty piirustuksissa 2 ja Mittaukset ja korkeusjärjestelmä Asentamisen jälkeen havaintoputkien HP1-HP10 putkien sijainti (ETRS-TM35) ja korkeustaso (N2000) mitattiin tarkkuus-gps:llä. Veden pinnan korkeus mitattiin alueen vesistöistä Rantajärvi, Salilampi ja Saarijärvi Saimaan pinnankorkeus on mitattu Pihlajaveden havaintopaikassa (Oiva ympäristö- ja paikkatietopalvelu). Antoisuuspumppauspisteiden korkeus vaaittiin käyttäen lähtökorkeutena havaintoputkien HP3 ja HP6 tarkkuus-gps:llä mitattuja korkeustasoja. Pinnankorkeusmittausten tulokset ovat taulukossa liitteenä 4 ja piirustuksessa TUTKIMUSTULOKSET RANTAJÄRVENKANGAS 4.1 Maaperä Maaperä on alueella valtaosin hiekkaa ja hienoa hiekkaa. Pääsääntöisesti irtomaakerros on paksu, eikä maatutkalinjoilla havaittu selvästi pohjaveden virtausta ohjaavia kalliokynnyksiä. Selvästi muuta aluetta karkeampi, hiekkaa ja mahdollisesti hiekkaista soraa olevia maakerroksia esiintyy Salilammen eteläpuolella. Paksut hiekkakerrokset ohenevat tai loppuvat ennen muodostuman rajoittumista Saimaan rantaa. Saimaan rantavyöhykkeelle hiekkakerrokset ohenevat tai loppuvat ja alueella on moreenikerroksia. Maatutkalla alueen erityispiirteenä todettiin moreenimaiset kerrostumat ja kumpareet, jotka osin ovat paksujen hiekkakerrosten alla. Paksuista moreenimuodostumista oli maatutkalla vaikea löytää kallion rajapintaa, mutta pohjaveden virtaukseen mahdollisesti vaikuttavat, vedenpinnan yläpuolelle ulottuvat moreenikerrokset pystyttiin havaitsemaan. Alueen luoteisosassa pohjavedenpinta on lähellä järvien Saimaa ja Salilampi vedenpintaa tasolla +77. Rantajärvenkankaalla pohjaveden taso on noin m ja Pitkäkankaalla, Rantajärven ja Saarijärven välisellä alueella, pohjavesi on tasolla m. Kallionpinnan ja maakerrosten tunnistaminen tehtiin kairaamalla 10 pisteessä. Kairauksilla todetut suurimmat maakerrospaksuudet, 27 metriä, ovat Salilammen eteläpuolella (HP4) ja Pitkäkankaan kaakkoisosassa (HP1, HP2). Kaikissa kairauspisteissä maaperä on pääasiassa hiekkaa ja hiekkakerrosten ja kallionpinnan välissä on ohut 1 2 metrin kerros moreenia. Salilammen eteläpuolella pisteessä HP4 hiekkojen ja moreenin välissä on paksu sorakerros.

7 Rantajärvenkankaan pohjavesitutkimus Pohjavesi Rantajärvenkankaan pohjavesialue jakautuu useampaan valuma-alueeseen, joissa pohjaveden virtaussuunta on Salilammen ja Rantajärvenkankaan alueilla luoteeseen, Rantajärven koillispuolella pohjoiseen ja koilliseen kohti Saunalahtea ja Pitkäkankaan alueella kaakkoon, Saarijärveen (kuva 1). Salilammen valuma-alueen ja Rantajärvenkankaan valuma-alueen pintaaloihin perustuvat antoisuudet ovat noin 500 m 3 /vrk ja Saunalahden valuma-alueen 250 m 3 /vrk. Pitkäjärvenkangas (500 m 3 /vrk) on oma valuma-alueensa Rantajärven ja Saarijärven välissä. Maatutkaluotaus ja kairaukset vahvistivat karttatarkastelun perusteella tehtyä arviota pohjaveden luontaisesta virtaussuunnasta kohti luodetta ja Saimaata. Kuva 1.Pohjaveden korkeuskäyrät ja virtaussuunnat Virtaamahavainnoissa Salilampeen laskeva uoma Heinäsuonluhdasta oli kuiva, mutta Salilammesta Saimaaseen purkautui 640 m 3 /vrk ( ). Rantajärvenkankaalta vettä purkautui Kaupinsuon kautta m 3 /vrk ja Etusuon uomasta m 3 /vrk. Pohjavesialueen itäosassa Saunalahteen purkavissa kahdessa uomassa virtaama oli m 3 /vrk ja 50 m 3 /vrk, kolmannen virtaamaa ei pystytty mittaamaan. Kaupinsuolta laskeva oja ja yksi Saunalahteen virtaava oja olivat silmämääräisesti rautapitoisia. Virtaamahavaintopaikat on esitetty piirustuksessa 2.

8 Rantajärvenkankaan pohjavesitutkimus 5 Kaikissa havaintopisteissä veden happipitoisuus oli alhainen (0 3,5 mg/l) ja rautapitoisuus korkea. Pienimmät rautapitoisuudet olivat näytteissä HP5 (190 µg/l) ja HP6 (670 µg/l). Osa näytteistä oli sameita ja väriluku oli korkea. Kaikissa näytteissä kloridi ja typpiyhdisteet olivat pohjavedelle luontaisella matalalla tasolla. Myös alhainen alkaliteetti (0,44 0,69 mmol/l) ja lievä happamuus (ph 6,2 6,9) ovat luontaisia pohjavedelle. Pisteessä HP5 vesi oli lievästi emäksistä, ph 7,3. Keskeisimmät vedenlaatutulokset on koottu taulukkoon 1. Taulukko 1. Keskeiset vedenlaatutulokset Rantajärvenkankaalta. Näytteenottosyvyys Sameus Väriluku ph Alkaliteetti O2 CODMn Cl NO3 NO2 NH4 Mn Fe Kenttät. m NTU mg Pt/l mmol/l mg/l mg/l mg/l mg/l mg/l mg/l µg/l µg/l HP <1,0 <0, HP <1,0 <0, HP <1,0 <0, HP <1,0 <0, HP <1,0 <0, HP <1,0 <0, HP <1,0 <0, HP <0, <1,0 <0, HP <1,0 <0,007 <0, HP HP <1,0 <0, STM 461/2000 * ** *Käyttäjien hyväksyttävissä eikä epätavallisia muutoksia **Vesijohtomateriaalien syöpymisen ehkäisemiseksi kloridipitoisuuden tulisi olla alle 25 mg/l. 4.3 Antoisuustutkimusten tulokset Pisteessä KP3 tehdyn kairauksen ja vedenantoisuuspumppauksen perusteella paikka soveltuu vedenottoon. Tulokset on koottu taulukkoon 2. Pohjavesivyöhykkeessä maaperä on kivistä hiekkaa ja heikommin lajittunutta hiekkaista moreenia. Vedenjohtavuus on kohtalainen tai hyvä syvyydellä 7 13 m. Veden happipitoisuus on syvyydellä 5 9 m hyvä (9,1 9,3 mg/l). Veden happipitoisuus alkaa laskea 9-11 m syvyydessä (3,9 mg/l) ja vesi on hapetonta syvyydessä m maan pinnasta. Syvyysvälillä 5-11 m rauta- ja mangaanipitoisuudet täyttävät talousveden laatusuositukset. Alimmalla pumpatulla syvyydellä m mangaanipitoisuus 89 µg/l ylittää talousveden laatusuosituksen (STM 461/2000). Syvyydeltä 7 9 m otettiin laaja analyysisarja, jonka perusteella vesi täyttää tutkituilta osin talousveden laatuvaatimukset ja suositukset. Piste KP6 ei sovellu vedenottoon. Maaperä tutkimuspisteessä on karkeimmillaan hiekkaa ja vedenjohtavuus on kohtalaisen heikko. Pisteessä tehtiin syvyydeltä 6 8 m yksi antoisuuspumppaus, jonka aikana vesi ei kirkastunut. Näytteestä tehdyn analyysin perusteella vesi on lähes hapetonta (0,4 mg/l) ja liuenneen raudan pitoisuus 890 µg/l ylittää reilusti talousvesiasetuksen laatusuosituksen 200 µg/l. Taulukko 2. Antoisuuspumppauksen tulokset Syvyys Antoisuus Lämpötila Sameus Happi Mn Fe Kenttät. m l/min/2 m C NTU mg/l µg/l µg/l KP6 6-8 m KP3 5-7 m <1,0 13 KP3 7-9 m <0, <1,0 16 KP m <0, <1,0 16 KP m <0,20 <0, STM 461/2000 * *Käyttäjien hyväksyttävissä eikä epätavallisia muutoksia

9 Rantajärvenkankaan pohjavesitutkimus 6 5. TUTKIMUSTULOKSET PAPINHARJU-PÖLLINKANGAS Kaivannonluhdan laskuojassa virtasi vettä 1270 m 3 /vrk ( ). Kortelammin laskuojan virtaama oli 181 m 3 /vrk ja Kortelampeen tuli vettä etelään suuntautuvasta ojasta 52 m 3 /vrk ( ). Kortelampeen pohjoisesta tuleva oja ja Linnalahden lähdeuoma olivat virtaamaltaan hyvin pieniä, virtaamia ei mitattu ( ). Mittausajankohtaa edelsi kohtalaisen poutainen jakso, joten vesi on pääosin pohjavettä. Pintaveden osuus mittauksessa voi olla suuruusluokkaa 10 20%. Tulosten perusteella pohjavesialueen eteläosan vedet purkautuvat Kaivannonluhtaan. Kortelampeen ei purkaudu merkittäviä määriä pohjavettä. Piirustuksessa 3 on esitetty Kaivannonluhdan arvioitu pohjaveden valuma-alue. Alueen pohjavedenantoisuus on virtaamamittauksen perustella noin 1000 m 3 /vrk. Pohjavesialueen pohjoisosan pohjavedet purkautuvat suoraan Saimaaseen. Pohjoisosan pohjaveden laatua voivat heikentää Rommakonlammen kautta maaperään imeytyvät Pöllinsuon pintavedet. 6. JOHTOPÄÄTÖKSET Rantajärvenkankaan pohjavesialueella muodostuu pohjavettä yhteensä 1700 m 3 /vrk. Pohjaveden virtaus jakautuu useampaan valuma-alueeseen, joiden antoisuudet ovat arviolta seuraavat: Salilampi 500 m 3 /vrk Rantajärvenkangas 500 m 3 /vrk Saunalahdenranta 250 m 3 /vrk Pitkäkangas 400 m 3 /vrk Salijärven eteläpuolella sijaitsevasta pisteestä HP3 on mahdollista saada käyttöön luonnostaan Salijärveen purkautuvaa pohjavettä. Pisteen arvioitu antoisuus on 500 m 3 /vrk. Veden laatu on pohjaveden yläkerroksessa 5-9 m syvyydessä maan pinnasta hyvää ja vesi täyttää tutkituilta ominaisuuksiltaan talousvedelle asetetut laatuvaatimukset (SMT 461/2000) Syvemmissä kerroksissa vesi on hapetonta ja rauta- ja mangaanipitoista. Pisteen HP3 vedenoton ympäristövaikutukset ja veden laatu pitkäkestoisessa pumppauksessa tulee varmentaa koepumppauksella, jonka kesto on vähintään 1 kk tai kunnes veden laadun voidaan todeta vakiintuneen. Koepumppaus tehdään tasolta 5-9 m maan pinnasta. Vedenoton suunnittelussa tulee huomioida vaikutukset Salilammen veden laatuun ja veden vaihtuvuuteen. Ennen lopullisen koepumppauspaikan valitsemista on suositeltavaa selvittää 2 pisteessä antoisuuspumppauksella ja vesinäytteillä, onko valuma-alueella veden laadultaan parempaa kaivopistettä. Työssä asennettavia pohjavesiputkia voidaan käyttää koepumppauksen tarkkailuun.

10

11 LIITE 1 HAVAINTOPISTEKORTIT

12 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP1 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hm hksr Hk HHk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W Siivilän yläpää Siivilän alapää -26,8 m mp:sta Pohja/Kärki -26,8 m mp:sta Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. Hk (m) Alkutilanne Lopputilanne (min) HkMr Muut havainnot Kallio +73,88 (-26,6 m mp:sta) Kallio

13 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP2 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hm Hk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. HHk (m) Alkutilanne Lopputilanne (min) Muut havainnot HkMr Kallio +69,94 (-27,6 m mp:sta) Kallio

14 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP3 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hm Hk srhk KHk Hk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) KHk HkMr Muut havainnot Kallio Kallio +56,88 (-24,5 m mp:sta)

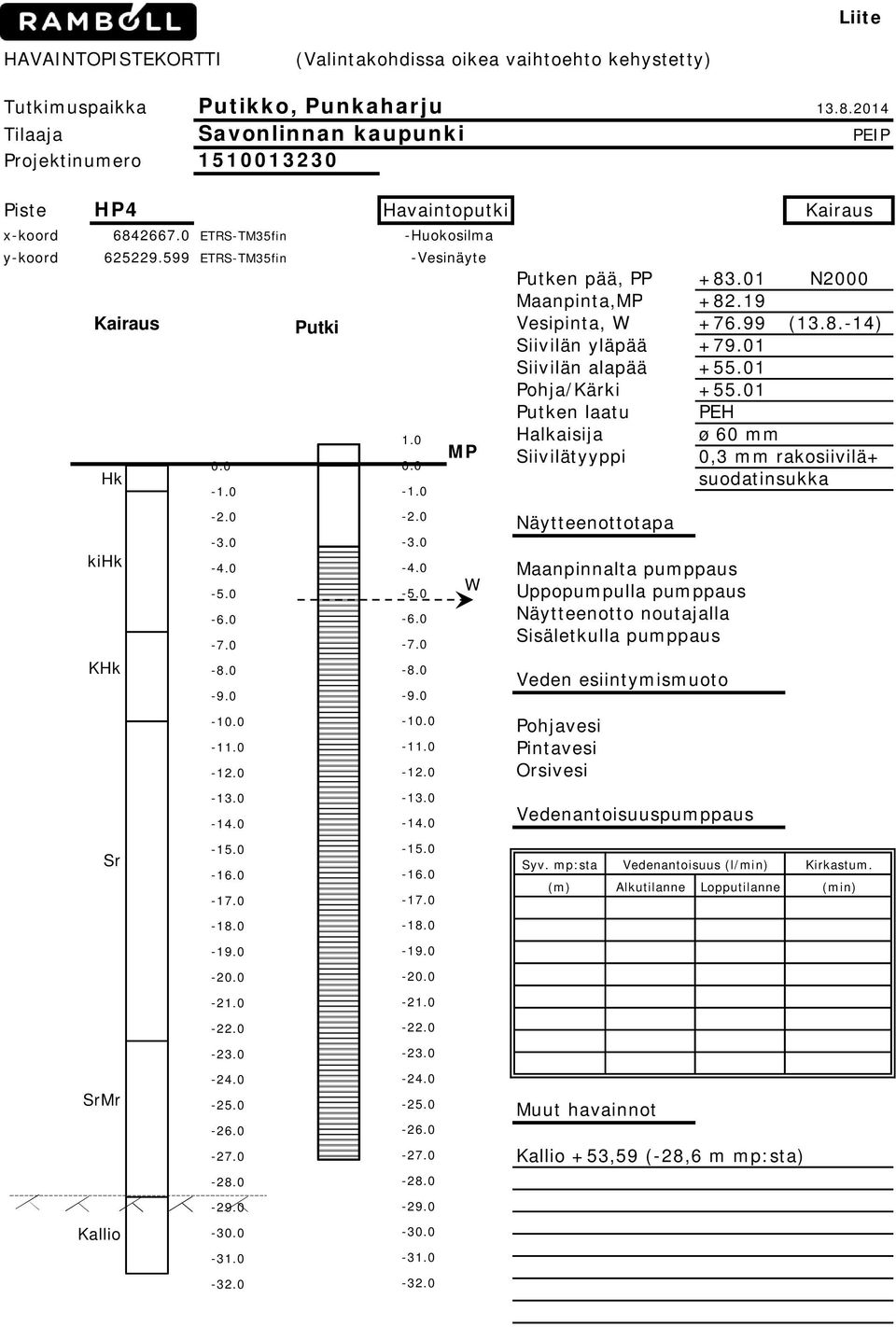

15 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP4 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hk kihk KHk Sr SrMr Kallio Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus Syv. mp:sta ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Kirkastum. (m) Alkutilanne Lopputilanne (min) Muut havainnot Vedenantoisuus (l/min) Kallio +53,59 (-28,6 m mp:sta)

16 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP5 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hm HHk HkMr -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Kallio Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) Muut havainnot Kallio +70,75 (-12,2 m mp:sta)

17 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP6 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus srhk Hk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) HkMr Kallio Muut havainnot Kallio +62,94 (-21,6 m mp:sta)

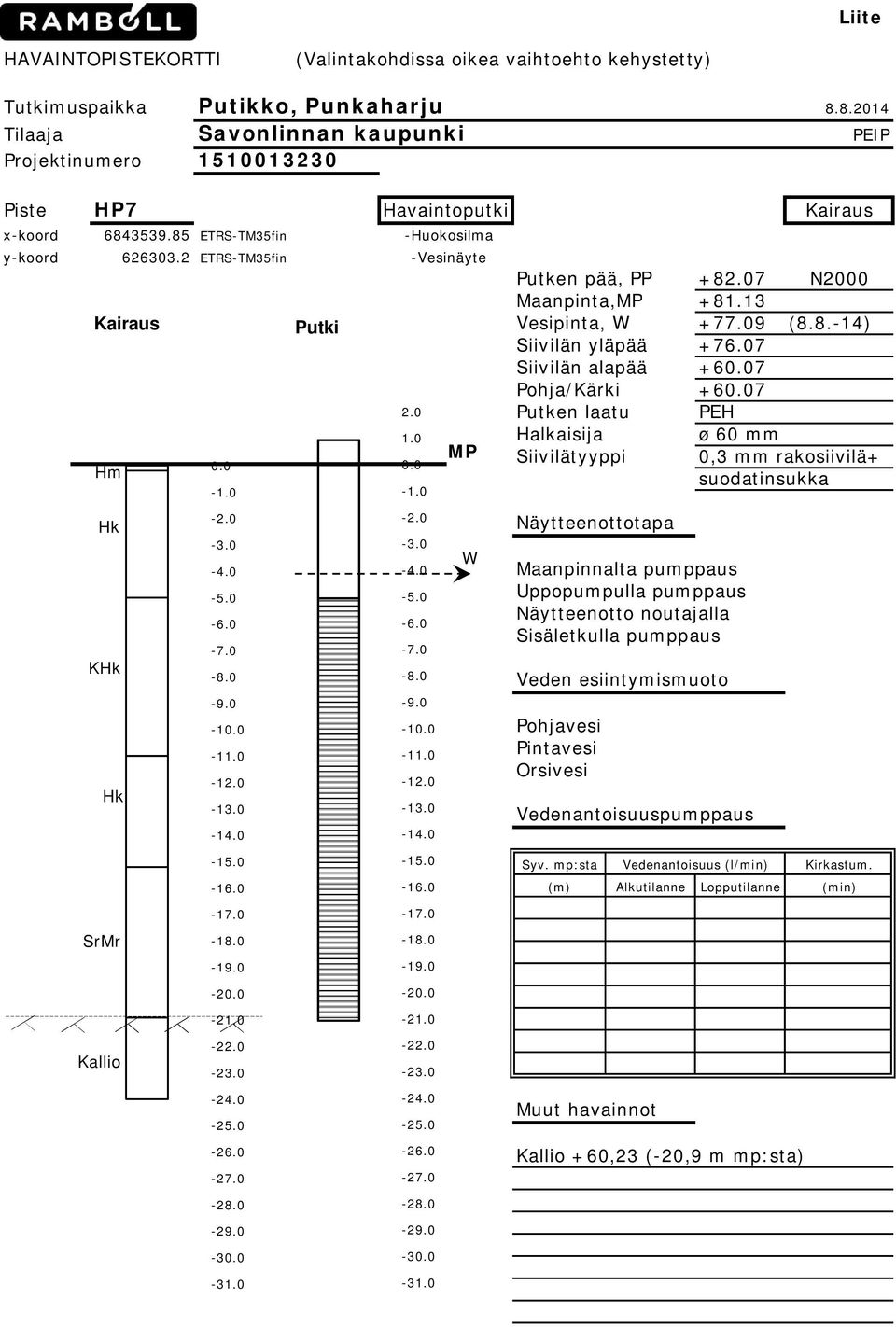

18 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP7 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hm Hk KHk Hk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää +67 Pohja/Kärki +67 Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) SrMr Kallio Muut havainnot Kallio +60,23 (-20,9 m mp:sta)

19 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP8 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus HHk KHk SrMr Lo SrMr -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Kallio Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) Muut havainnot Kallio +76,30 (-12,2 m mp:sta)

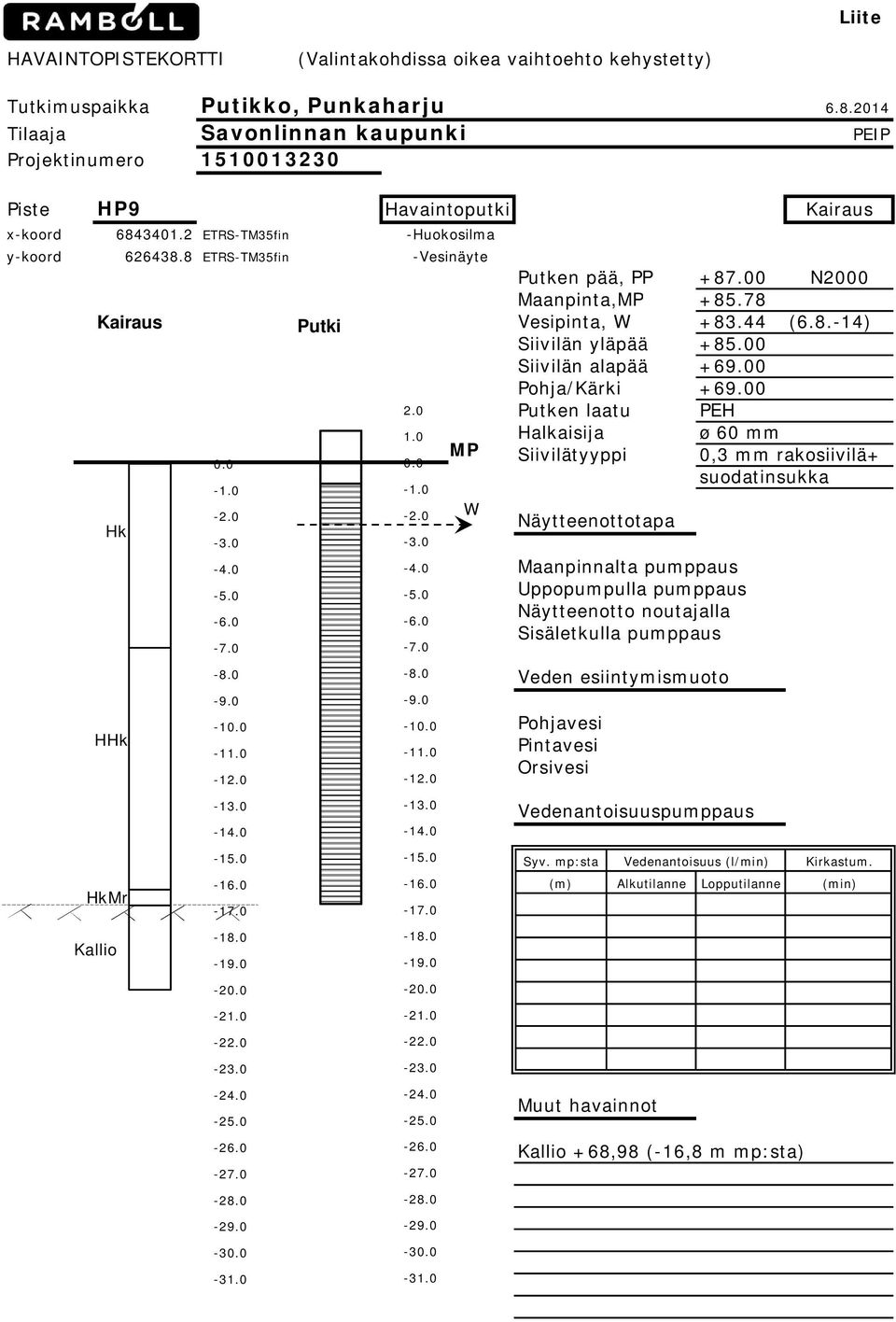

20 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP9 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hk HHk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. HkMr (m) Alkutilanne Lopputilanne (min) Kallio Muut havainnot Kallio +68,98 (-16,8 m mp:sta)

21 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki PEIP Projektinumero Piste HP10 Havaintoputki Kairaus x-koord ETRS-TM35fin -Huokosilma y-koord ETRS-TM35fin -Vesinäyte Kairaus Hk srhk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu PEH Halkaisija Siivilätyyppi Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi ø 60 mm 0,3 mm rakosiivilä+ suodatinsukka Vedenantoisuuspumppaus HHk Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) HkMr Kallio Muut havainnot Kallio +63,88 (-21,9 m mp:sta)

22 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki TUOM/ANIR Projektinumero Piste KP3 Havaintoputki Kairaus x-koord -Huokosilma y-koord -Vesinäyte Kairaus Putki MP Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu Fe Halkaisija ø 32 mm Siivilätyyppi 2 mm reikäsiivilä Hk Sr W Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus kihk HkMr kihk -1-1 Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. HkMr (m) Alkutilanne Lopputilanne (min) Tangot loppu Muut havainnot Asennettu HP3 viereen

23 Liite HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Putikko, Punkaharju Tilaaja Savonlinnan kaupunki TUOM/ANIR Projektinumero Piste KP6 Havaintoputki Kairaus x-koord -Huokosilma y-koord -Vesinäyte Kairaus kihk Hk HHk Hk -1 Putki MP W Putken pää, PP N2000 Maanpinta,MP Vesipinta, W ( ) Siivilän yläpää Siivilän alapää Pohja/Kärki Putken laatu Fe Halkaisija ø 32 mm Siivilätyyppi 2 mm reikäsiivilä Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto Pohjavesi Pintavesi Orsivesi HHk Vedenantoisuuspumppaus sihk Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. HkMr (m) Alkutilanne Lopputilanne (min) samea Kiilautui Muut havainnot Asennettu HP6 viereen

24 LIITE 2 ANALYYSITODISTUKSET

25 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 Ramboll Finland Oy / Lahti Maija Jylhä-Ollila Niemenkatu LAHTI Tutkimuksen nimi: Putikon Rantajärvenkankaan pohjavesitutkimus Näytteenottopvm: Näyte saapui: Näytteenottaja: Anneli Makkonen Analysointi aloitettu: Pohjavesi Näytteenottopisteet HP1 HP2 HP9 Näytenumero MÄÄRITYKSET Näytteenottosyvyys Ulkonäkö 14TP TP TP Yksikkö Menetelmä 18,5 20,0 10,0 m Kenttät. väritön, kirkas väritön, kirkas Haju rikkivety lievä rikkivety väritön, kirkas lievä rikkivety Kenttät. Kenttät. Lämpötila 6,4 9,4 9,0 C Kenttät. Suodatus (alkuaineet), KT ok ok ok Kenttät. Maku Sameus Väriluku metallinen metallinen lievä RA2028 metallinen NTU RA2024* mg Pt/l RA2014* ph 6,9 6,9 6,3 RA2000* Alkaliteetti Happipitoisuus (O2) 0,60 0,66 0,20 mmol/l RA2001* 2,8 2,7 7,8 mg/l RA2002* Hapen kyllästysprosentti % RA2002 CODMn Kloridi (Cl) Nitraatti (NO3) Nitriitti (NO2) Ammonium (NH4) Mangaani (Mn), liuk. Rauta (Fe), liuk. 1,2 1,2 0,68 mg/l RA2012* 1,5 1,5 1,3 mg/l RA2018* <1,0 <1,0 <1,0 mg/l RA2018* <0,007 <0,007 <0,007 mg/l RA2035* 0,036 0,030 <0,0060 mg/l RA2046* µg/l RA3000* µg/l RA3000* Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

26 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 * FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Sami Tyrväinen FM, kemisti, Tämä tutkimustodistus on allekirjoitettu sähköisesti. Jakelu maija.jylha-ollila@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

27 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /2 Ramboll Finland Oy / Lahti Maija Jylhä-Ollila Niemenkatu LAHTI Tutkimuksen nimi: Putikon Punkaharjun pohjavesitutkimus Näytteenottopvm: Näyte saapui: Näytteenottaja: Anneli Makkonen Analysointi aloitettu: Pohjavesi Näytteenottopisteet HP4 HP5 HP6 HP7 Näytenumero MÄÄRITYKSET Näytteenottosyvyys 14TP TP TP TP Yksikkö Menetelmä 16,5 10,5 14,5 13 m Kenttät. Ulkonäkö ru, s s k k Kenttät. Haju metallimai s vrv lrv Kenttät. nen Lämpötila 9,2 6,6 8,2 7,0 C Kenttät. Suodatus (alkuaineet), KT ok ok ok ok Kenttät. Maku Sameus Väriluku Väriluku, suodatettu metallimai nen ei maistettu lievä metallimai nen metallimai nen RA NTU RA2024* mg Pt/l RA2014* 50 7,5 mg Pt/l RA2014* ph 6,6 7,3 6,2 6,7 RA2000* Alkaliteetti Happipitoisuus (O2) 0,69 0,65 0,44 0,54 mmol/l RA2001* 0,6 3,1 2,0 1,5 mg/l RA2002* Hapen kyllästysprosentti % RA2002 CODMn Kloridi (Cl) Nitraatti (NO3) Nitriitti (NO2) Ammonium (NH4) Mangaani (Mn), liuk. Rauta (Fe), liuk ,0 1,4 mg/l RA2012* 1,0 1,0 2,1 1,8 mg/l RA2018* <1,0 <1,0 <1,0 <1,0 mg/l RA2018* <0,007 <0,007 <0,007 <0,007 mg/l RA2035* 0,073 0,012 0,025 0,066 mg/l RA2046* µg/l RA3000* µg/l RA3000* Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

28 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /2 * FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Ilpo Lahdelma FL, kemisti, Tämä tutkimustodistus on allekirjoitettu sähköisesti. Jakelu maija.jylha-ollila@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

29 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /3 Ramboll Finland Oy / Lahti Maija Jylhä-Ollila Niemenkatu LAHTI Tutkimuksen nimi: Putikon Punkaharjun pohjavesitutkimus Näytteenottopvm: Näyte saapui: Näytteenottaja: Anneli Makkonen Analysointi aloitettu: Pohjavesi Näytteenottopisteet HP3 HP8 HP9 HP10 Näytenumero MÄÄRITYKSET Näytteenottosyvyys 14TP TP TP TP Yksikkö Menetelmä m Kenttät. Ulkonäkö k, v k, v k, v lke, k Kenttät. Haju lievä metallimai nen h rv metallimai nen Kenttät. Lämpötila 6,4 5,8 7,0 6,4 C Kenttät. Suodatus (alkuaineet), KT ok ok ok ok Kenttät. Maku Sameus Väriluku metallimai nen lievä metallimai nen lievä metallimai nen metallimai nen RA2028 8,4 3,1 3,5 NTU RA2024* mg Pt/l RA2014* ph 6,7 6,5 6,3 RA2000* Alkaliteetti Happipitoisuus (O2) 0,49 0,45 0,53 mmol/l RA2001* 3,5 <0,2 2,2 0,3 mg/l RA2002* Hapen kyllästysprosentti 28 < % RA2002 CODMn Kloridi (Cl) Nitraatti (NO3) Nitriitti (NO2) Ammonium (NH4) Mangaani (Mn), liuk. Rauta (Fe), liuk. 1,2 2,0 6,5 mg/l RA2012* 1,0 1,1 1,4 mg/l RA2018* <1,0 <1,0 <1,0 mg/l RA2018* <0,007 <0,007 <0,007 mg/l RA2035* 0,028 0,026 0,32 mg/l RA2046* µg/l RA3000* µg/l RA3000* Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

30 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /3 * FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Sami Tyrväinen FM, kemisti, Tämä tutkimustodistus on allekirjoitettu sähköisesti. Jakelu maija.jylha-ollila@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

31 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 Ramboll Finland Oy / Lahti Maija Jylhä-Ollila Niemenkatu LAHTI Tutkimuksen nimi: Putikon Punkaharjun pohjavesiselvitys Näytteenottopvm: Näyte saapui: Näytteenottaja: TUOM/ARAP Analysointi aloitettu: Pohjavesi Näytteenottopisteet KP6 KP3 KP3 KP3 KP3 Näytenumero MÄÄRITYKSET Näytteenottosyvyys 14TP TP TP TP TP Yksikkö Menetelmä m Kenttät. Lämpötila 6 6,7 5,5 4,1 3,9 C Kenttät. Kolimuotoiset bakt 37 C Escherichia coli Enterokokit 0 pmy/100 ml SFS 3016* 0 pmy/100 ml SFS 3016* 0 pmy/100 ml ISO7899-2* Suodatus (alkuaineet), KT ok ok ok ok ok Kenttät. Ulkonäkö väritön, RA2028 kirkas Haju hajuton RA2028 Maku virheetön RA2028 Sameus Väriluku 3,0 0,36 <0,20 <0,20 <0,20 NTU RA2024* <5 mg Pt/l RA2014* ph 6,5 RA2000* Sähkönjohtavuus Happipitoisuus (O2) CODMn Kloridi (Cl) Fluoridi (F) Nitraatti (NO3) Nitriitti (NO2) Ammonium (NH4) Kovuus (Ca + Mg) Mangaani (Mn), liuk. Rauta (Fe), liuk. 40 µs/cm RA2013* 0,4 9,3 9,1 3,9 <0,2 mg/l RA2002* <0,50 mg/l RA2012* 0,51 mg/l RA2018* <0,10 mg/l RA2018* <1,0 mg/l RA2018* <0,007 mg/l RA2035* <0,0060 mg/l RA2046* 0,11 mmol/l RA3004* 9,6 <1,0 <1,0 <1,0 89 µg/l RA3000* µg/l RA3000* Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

32 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 * FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Ilpo Lahdelma FL, kemisti, Tämä tutkimustodistus on allekirjoitettu sähköisesti. Jakelu maija.jylha-ollila@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

33 LIITE 3 MAATUTKALUOTAUS PUTIKON RANTAJÄRVENKANGAS, SAVONLINNA GEO-WORK

34 PIIRUSTUKSET

35 Kaakkoharju W:\1386\Savonlinna\ _Varma-Vesi Rantajärvenkangas pohjavesitutkimus\piirustukset\ _piir1_yleiskartta_a4.dwg TUTKIMUSALUE Rantajärvenkangas Papinharju-Pöllinkangas Kolmisopenkangas 06 Rajakangas Koulunkangas Pohjavesialueen raja Pohjaveden muodostumisalueen raja Pohjakartta c Maanmittauslaitos 02/2014 Tunn. Lukum. Muutos Nimim. Päiväys Rakennuskohteen nimi ja osoite Piirustuksen sisältö Mittakaava SAVONLINNAN KAUPUNKI Yleiskartta 1: Rantajärvenkangas ja Papinharju-Pöllinkangas Ramboll Niemenkatu LAHTI puh hyv. M.Jylhä-Ollila Työnro Suunn.ala YMP Tiedosto Piirustusnro Muutos 1 piir. suunn. pvm PIVK P.Ihanamäki

36 Pohjaveden havaintoputki Kallio Moreeni Virtaamahavainto Maatutkalinja Pohjavesialueen raja Pohjaveden muodostumisalueen raja Pohjaveden virtaussuunta Valuma-alueen raja 500 m³/vrk Valuma-alueen arvioitu pohjavesimäärä Vesipinnat mitattu (N2000) Ei mitattu Pato m³/vrk HP7 w+77,09 80 HP5 w+78,22 HP6 w+78,73 Pihlajavesi w+76,05 W:\1386\Savonlinna\ _Varma-Vesi Rantajärvenkangas pohjavesitutkimus\piirustukset\ _piir2_tutkimuskartta_a3.dwg Rantajärvenkangas HP9 w+83,44 Pato 50 m³/vrk,fe Arvio m³/vrk HP8 w+86,10 KP m³/vrk arvio, Fe m³/vrk m³/vrk HP10 w+82, m³/vrk ( ) w+76,97 0 m³/vrk kuiva Papinharju-Pöllinkangas KP3 HP4 w+76,99 HP3 w+77, m³/vrk w+92, m³/vrk HP2 w+91, HP1 w+91, Kolmisopenkangas 0 500m w+91, , piirustus 2 SAVONLINNAN KAUPUNKI Rantajärvenkangas Tutkimuskartta 1: /P.Ihanamäki/PIVK

37 Pohjavesialueen raja Pohjaveden muodostumisalueen raja Pohjaveden virtaussuunta Valuma-alueen raja Virtaamat Papinharju-Pöllinkangas HP5 w+78,22 W:\1386\Savonlinna\ _Varma-Vesi Rantajärvenkangas pohjavesitutkimus\piirustukset\ _piir3_tutkimuskartta_a3.dwg 1270 m³/vrk Pihlajavesi w+76, Rantajärvenkangas m³/vr arvio, F 0 10 HP10 w+82, m³/vrk HP3 w+77,29 w+76,97 0 m³/vrk kuiva Salaojitettu? Kuiva, pieni virt. HP4 w+76, m³/vrk kuiva 180 m³/vrk 52 m³/vrk , piirustus 3 SAVONLINNAN KAUPUNKI Papinharju-Pöllinkangas Tutkimuskartta 1: /P.Ihanamäki/PIVK 0 500m
