1 Vastaanottaja Etelä-Savon ELY-keskus Asiakirjatyyppi Raportti Päivämäärä Työnumero MÄNTYHARJU POHJAVESIALUEIDEN TUTKIMUKSET Hautakangas Hiekkaharju Multakangas Mäyrämäki Papinniemenharju Suppi

2 MÄNTYHARJU POHJAVESIALUEIDEN TUTKIMUKSET Päivämäärä Laatija Tarkastaja Maija Jylhä-Ollila Jarmo Koljonen Työnumero Ramboll Niemenkatu LAHTI P F

3 POHJAVESIALUEIDEN TUTKIMUKSET SISÄLTÖ 1. Johdanto 1 2. Tutkimusalueen kuvaus 1 3. Tutkimukset 2 4. Tulokset ja tulosten tulkinta 2 5. Johtopäätökset ja jatkotoimenpiteet 7 LIITTEET 1. Havaintopistekortit 2. Vesianalyysin tulostaulukko 3. Vesinäytteiden analyysitodistukset PIIRUSTUKSET 1. Yleiskartta 1: Tutkimuskartta Hautakangas, Multakangas 1: Tutkimuskartta Hiekkaharju 1: Tutkimuskartta Mäyrämäki 1: Tutkimuskartta Papinniemenharju, Suppi 1:20 000

4 POHJAVESIALUEIDEN TUTKIMUKSET 1 1. JOHDANTO Pohjavesialueiden III-luokkaan kuuluvat alueet, joiden vedenhankintakelpoisuutta ei ole pystytty pohjavesialueiden rajaustyön yhteydessä varmuudella määrittämään. Alueiden hyödyntämiskelpoisuuden arviointi vaatii lisätutkimuksia. Mäntyharjulla talvella 2016 tehdyn pohjavesitutkimuksen tarkoituksena oli selvittää kuuden III-luokan pohjavesialueen soveltuvuutta vedenhankintaan. Tavoitteena on poistaa Mäntyharjun III-luokan alueet luokituksesta tai siirtää muihin pohjavesiluokkiin. Pohjavesitutkimus toteutettiin tilaajan esittämillä menetelmillä, joihin kuului maaperäkairauksia, kerrosantoisuuspumppauksia sekä näytteenottoja. Tutkimuspisteet tehtiin ensisijaisesti tilaajan suunnittelemiin pisteisiin, joiden lopullinen toteutuspaikka määritettiin maastokatselmuksella. Osalla alueista tutkimuspisteiden sijoittamiseen vaikuttivat tutkimuslupien saatavuus. Pohjavesialueiden vedenhankintakelpoisuutta arvioitiin käyttäen lähtökohtana, että II-luokkaan siirtyvältä alueelta tulee yhdestä pisteestä käyttöön saatavan vesimäärän olla vähintään 100 m 3 /vrk hyvälaatuista pohjavettä. 2. TUTKIMUSALUEEN KUVAUS Tutkimusalueena olevat kuusi pohjavesialuetta ovat pitkittäisharjumuodostumia, joissa on osin deltamaisia leventymiä. Pohjavesialueiden sijainti on esitetty piirustuksessa 1 ja perustiedot alueista on koottu taulukkoon 1. Alueet ovat pinta-alaltaan pienehköjä, lukuun ottamatta Supin ja Mäyrämäen alueita. Taulukko 1. Pohjavesialueiden perustiedot. Lähde: Ympäristöhallinto, OIVA-tietopalvelu Tunnus Nimi Luokka Pinta-ala km 2 Muodostumisalue km 2 Muodostuva pohjavesimäärä (arvio) m 3 /vrk Hautakangas III 0,69 0, Hiekkaharju III 1,22 0, Multakangas III 1,87 1, Mäyrämäki III 2,51 1, Papinniemenharju III 1,06 0, Suppi III 3,67 2,

5 POHJAVESIALUEIDEN TUTKIMUKSET 2 3. TUTKIMUKSET Tutkimusalueelle tehtiin maastokäynti tilaajan kanssa, jossa määritettiin lopulliset tutkimuspisteiden sijainnit. Samalla käytiin arvioimassa Mäyrämäen pohjoispuolella sijaitsevan Supinlähteiden lähdealueen luonnontilaisuus, aistinvarainen veden laatu sekä purkautuvan veden määrä. Alueelle tehtiin maaperäkairauksia raskaalla kairakoneella GM100 yhteensä 8 pisteessä: HP0116, HP0216, HP0316, HP0416, HP0516, P0616, P0716, HP0816. Kairauksen yhteydessä arvioitiin maaperän laatu aistinvaraisesti. Maaperäkairausten tavoitesyvyys oli noin 15 m tai 4-6 m pohjavesipinnan alapuolelle. Havaintopisteisiin HP0116, HP0216, HP0316, HP0416, HP0516 ja HP0816 asennettiin pohjaveden havaintoputki (50 mm teräs, 1 m siivilä). Kairaukset ja havaintoputkien asennus tehtiin Asennetuista havaintoputkista tehtiin antoisuuspumppaukset 1 m syvyysvälein 3-4 syvyydestä ajalla Antoisuuspumppausten yhteydessä otettiin 10 vesinäytettä. Vesinäytteistä analysoitiin Ramboll Analytics Oy:n ympäristölaboratoriossa ph, alkaliniteetti, sähkönjohtavuus, rauta, mangaani, sameus, väriluku, happi, hapen kyllästysaste, kloridi, ammonium, nitraatti, nitriitti, kemiallinen hapenkulutus ja kokonaiskovuus. Lämpötila mitattiin maastossa. Metallianalyysiin käytetyt vesinäytteet suodatettiin kentällä lukuun ottamatta pistettä HP0216, josta otetut näytteet suodatettiin laboratoriossa. Havaintopisteiden sijainti mitattiin tarkkuus-gps:llä ETRS-TM35fin koordinaatistoon ja N2000 korkeusjärjestelmään (korkeuden tarkkuus noin ±2 cm). Alueen vedenhankintakelpoisuus arvioitiin tutkimustulosten, karttatarkastelun ja aikaisempien tutkimusten tulosten perusteella. 4. TULOKSET JA TULOSTEN TULKINTA Maaperän kairaustulokset, pohjavesiputkien asennustiedot, antoisuuspumppaustulokset ja siihen liittyneet näytteenottotiedot on esitetty havaintopistekorteilla liitteessä 1. Vesinäytteiden tulokset on esitetty liitteessä 2, ja vesinäytteiden analyysitodistukset ovat liitteenä 3. Hautakangas Hautakankaalla tehtiin maaperäkairaus pisteessä HP0316. Kairauspisteeseen asennettiin pohjaveden havaintoputki HP0316. Maaperä oli kairauksen perusteella silttiä. Kairaus päätettiin 15,8 m syvyyteen. Maaperän vedenantoisuus oli heikko. Pisteestä HP0316 otetut vesinäytteet täyttivät STM 1352/2015 mukaiset talousveden laatuvaatimukset ja suositukset tutkittujen parametrien osalta. Näytteitä ei saatu pumpattua täysin kirkkaaksi heikon vedenjohtavuuden vuoksi.. Vedessä esiintyvät lievät rauta- ja mangaanipitoisuudet johtunevat osin näytteen sameudesta. Veden happipitoisuus oli hyvällä tasolla, 7,4 mg/l ja 7,8 mg/l. Veden kloridi- ja nitraattipitoisuudet olivat matalat. Alueella on aikaisemmin tehty maaperäkairauksia kolmessa pisteessä, joista pisteisiin 11 ja 17 on asennettu pohjaveden havaintoputki (Mikkelin vesi- ja ympäristöpiiri 1989). Alueen maaperä on pääosin hienojakoista silttiä tai hiekkamoreenia. Pisteessä 17 maakerrokset olivat hyvin vettä johtavia, mutta pohjavesi oli hyvin rautapitoista. Veden kloridi- ja typpiyhdisteiden pitoisuudet olivat matalat.

6 POHJAVESIALUEIDEN TUTKIMUKSET 3 Alue muodostaa todennäköisesti yhtenäisen pohjaveden valuma-alueen. Pohjaveden purkautumissuunta on pohjoiseen Vaajamaanlampeen, mahdollisesti osin myös pohjavesialueiden itäreunalla kulkevaan ojaan. Alueelta on todennäköisesti saatavissa käyttöön yli 100 m 3 /vrk pohjavettä pisteen HP17 ympäristöstä. Vesi on kuitenkin tutkimusten mukaan hyvin rautapitoista pisteessä HP17. Hautakankaan sijainti on esitetty piirustuksessa 2. Aikaisemmat tutkimukset: Mikkelin vesi- ja ympäristöpiiri 1989: Mäntyharjun haja-asutusalueiden pohjavesitutkimus Työ 906 Mivy 4:3 Hiekkaharju Alueella tehtiin maaperäkairaus pisteissä P0716 ja HP0816. Pisteessä P0716 kallio oli pohjavesipinnan yläpuolella 4,6 m syvyydessä maan pinnasta, jonka vuoksi pisteeseen ei asennettu pohjaveden havaintoputkea. Pisteessä HP0816 kallion päällä olevan maaperän paksuus oli 8m. maaperä oli hiekkamoreenia. Pisteeseen HP0816 asennettiin pohjaveden havaintoputki. Maaperän vedenjohtavuus oli vaatimaton. Paras vedenantoisuus oli syvyydessä 6-7 m, josta vettä saatiin 40 l/min. Pisteestä HP0816 otetut vesinäytteet täyttivät STM 1352/2015 mukaiset talousveden laatuvaatimukset ja suositukset tutkittujen parametrien osalta. Näytteitä ei saatu pumpattua täysin kirkkaaksi heikon vedenjohtavuuden vuoksi. Vedessä esiintyvät lievät rauta- ja mangaanipitoisuudet johtunevat osin näytteen sameudesta. Veden happipitoisuus oli hyvä, 8,3 mg/l ja 9,9 mg/l. Veden kloridi- ja nitraattipitoisuudet olivat matalat. Alueelle on aikaisemmin tehty yhdeksän kairausta, josta kahteen on asennettu pohjaveden havaintoputket (2 ja 11) (Mikkelin vesi- ja ympäristöpiiri 1994). Maaperä oli kairauksissa moreenia tai silttiä ja kairaussyvyydet olivat 2-10,4 m. Maaperän vedenjohtavuus oli tutkimuspisteissä heikko, lukuun ottamatta pistettä 2 pohjavesialueen eteläpäässä, jossa vedenjohtavuus oli korkea. Tällä alueella pohjaveden happitilanne oli kuitenkin heikko ja vesi oli rautapitoista. Pohjavesi virtaa Hiekkaharjun alueelta muodostuman länsipuolella olevaan Hietaseen. Itälänsisuuntainen kalliokynnys Lehtisenniemen kohdalla jakaa pohjavesialueen kahteen osaan. Lisäksi alueen eteläisin kärki jää muusta alueesta hydrologisesti erilliseksi. Alueen maaperän vedenjohtavuus on tutkimusten perusteella heikko ja pohjavedellä kyllästyneet maakerrokset ohuita. Alueen eteläkärjessä pohjaveden laatua heikentävät ympäristön suoalueet. Hiekkaharjun sijainti on esitetty piirustuksessa 3. Aikaisemmat tutkimukset: Mikkelin vesi- ja ympäristöpiiri 1994: Mäntyharjun pohjavesiselvitykset. Työ 0594B011/341.

7 POHJAVESIALUEIDEN TUTKIMUKSET 4 Multakangas Multakankaan pohjoispäähän ja keskiosaan tehtiin maaperäkairaus pisteisiin HP0416 ha HP0516. Maaperä oli molemmissa pisteissä hienoa hiekkaa tai silttiä sekä moreenia. Pisteessä HP0416 kairaus tehtiin 10,4 m syvyyteen ja pisteessä HP0516 kairaus tehtiin 17,5 m syvyyteen. Pisteisiin asennettiin pohjaveden havaintoputket. Molemmissa pisteissä maaperän vedenjohtavuus oli erittäin heikko (0-13 l/min) antoisuuspumppauksella tutkitussa syvyydessä. Pisteessä HP0416 pohjaveden happipitoisuus oli matala (3,3 mg/l) ja veden kemiallinen hapenkulutus koholla (6,1 mg/l), samoin kuin rauta (870 µg/l)- ja mangaanipitoisuus (38 µg/l). Vesi oli selvästi värillistä ja hapanta, ph 5,8. Veden happamuus, heikko happitilanne sekä orgaanisen aineksen määrää kuvaava kemiallinen hapenkulutus viittaavat siihen, että harjun länsipuolella olevalta suoalueelta suotautuu vettä harjuun. Veden kloridi- ja typpiyhdisteiden pitoisuudet olivat matalat. Pisteessä HP0516 vesi täytti tutkituilta osin talousveden laatuvaatimukset ja suositukset, lukuun ottamatta ph-lukua, joka oli 6,1. Pohjaveden happipitoisuus oli kohtalainen (5,6 mg/l). Näytettä ei saatu pumpattua täysin kirkkaaksi heikon vedenjohtavuuden vuoksi. Vedessä esiintyvät lievät rauta- ja mangaanipitoisuudet johtunevat osin näytteen sameudesta. Alueelle on tehty vuonna 1989 seitsemän tärykairausta. Maaperä oli tärykairalla heikosti läpäistävissä olevaa hiekkamoreenia tai hienoa hiekkaa. Kairaukset päättyivät 1,8-7,7 m syvyyteen. Kokonaisuudessaan laajahko Multakankaan pohjavesialue on kapea ja rajoittuu useassa kohdassa vesistöön tai alavaan suoalueeseen. Alueella muodostuvaa pohjavettä ei pystytä hyödyntämään yhdestä pisteestä, vaan pohjaveden virtaus jakautuu useampaan pieneen alueeseen. Alueen keski- ja pohjoisosan maaperä on heikosti vettä johtavaa. Vesi on paikoin laadultaan heikkoa. Multakankaan eteläosa Kinalamminkangas/Sirppiniemi on karttatarkastelun perusteella epäyhtenäinen ja vaikeasti hyödynnettävältä. Multakankaan sijainti on esitetty piirustuksessa 2. Aikaisemmat tutkimukset: Geologian tutkimuskeskus 2014: Etelä-Savon kiviaineshuollon turvaaminen. Itä-Suomen yksikkö 4/2015. Mikkelin vesi- ja ympäristöpiiri 1989: Mäntyharjun haja-asutusalueiden pohjavesitutkimus Työ 906 Mivy 4:3 Mäyrämäki Pohjavesialueen keskiosaan tehtiin maaperäkairaus pisteeseen HP0216. Kairaus päätettiin 10,4 m syvyyteen ja maaperä oli hiekkaa ja silttiä. Pisteeseen asennettiin pohjaveden havaintoputki. Maaperän vedenantoisuus oli heikko, 9-24 l/min. Pisteestä HP0216 otetut vesinäytteet täyttivät STM 1352/2015 mukaiset talousveden laatuvaatimukset ja suositukset tutkittujen parametrien osalta, lukuun ottamatta veden rautapitoisuutta (330 µg/l), joka ylitti talousvedelle suositellut enimmäispitoisuuden (200 µg/l). Näytteitä ei saatu pumpattua täysin kirkkaaksi maaperän heikon vedenjohtavuuden vuoksi. Vedessä esiintyvät lievät rauta- ja mangaanipitoisuudet johtunevat osin näytteen sameudesta. Veden happipitoisuus oli hyvällä tasolla, 7,4 mg/l ja 7,8 mg/l. Veden kloridi- ja nitraattipitoisuudet olivat matalat. Pohjaveden päävirtaussuunta on alueella pohjoiseen. Pohjavettä purkautuu alueen pohjoispuolelta Supinlähteiden alueelta +92. Muita mahdollisia purkautumispaikkoja ovat Mäyrämäensuo +95 ja Ryötlampi +92,5. Pohjavettä ei todennäköisesti purkaudu merkittävästi pohjavesialueella olevaan Hepolampeen (+100,5), koska pohjavesi oli tutkimuspisteessä HP0216 Hepolammen pinnan alapuolella.

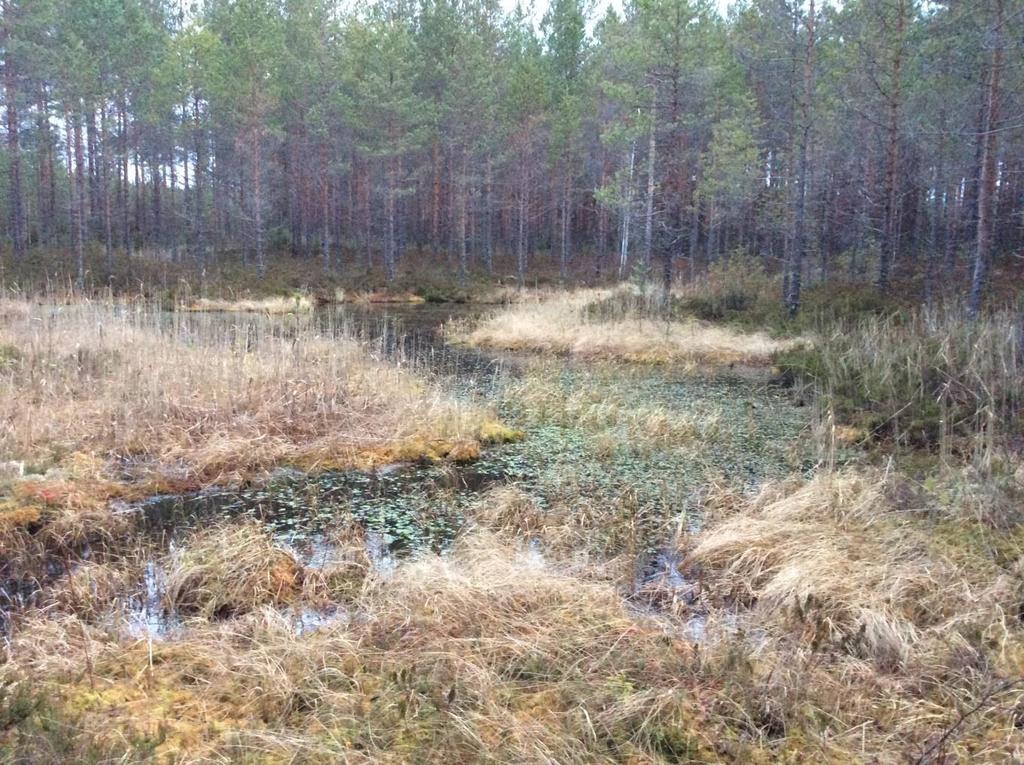

8 POHJAVESIALUEIDEN TUTKIMUKSET 5 Supinlähteiden virtaama on silmämääräisesti arvioituna m 3 /vrk ( ). Aistinvaraisesti arvioituna purkautuva vesi on hyvälaatuista. Lähteellä ei näkynyt rauta- tai mangaanisaostumia. Lähteen laskupurosta otetussa vesinäytteessä vesi täytti STM 1352/2016 talousveden laatuvaatimukset ja suositukset tutkituilta osin. Pohjavesialue on karttatarkastelun perusteella hydrologisesti yhtenäinen ja vedenhankintaan soveltuva. Pohjavesialueen rajaus esitetään muutettavaksi niin, että Supinlähteen ja pohjavesialueen välissä oleva Mäyrämäki rajataan mukaan pohjavesialueeseen. Pohjaveden hankintatutkimukset tulee suunnata alueen pohjoisosaan. Supinlähteiltä purkautuvan pohjaveden käyttöönottoa voivat rajoittaa lähteen luontoarvot. Lähdealue on maastotarkastelun perusteella luonnontilainen tai luonnontilaista vastaava (kuva 1). Mäyrämäen sijainti ja esitys pohjavesialueen laajennukseksi on esitetty piirustuksessa 4. Kuva 1.Supinlähteet Mäyrämäen pohjavesialueen pohjoispuolella.

9 POHJAVESIALUEIDEN TUTKIMUKSET 6 Papinniemenharju Papinniemenharjun eteläpäähän tehtiin maaperäkairaus pisteeseen P0616. Kallion päällä oleva maakerros oli 6 m paksu ja maalajit olivat hiekkaa ja moreenia. Pisteeseen ei ohuiden maakerrosten vuoksi asennettu pohjaveden havaintoputkea. Papinniemenharju on kapea pitkittäisharju, jolla muodostuvaa pohjavesimäärää ei saada käyttöön yhdestä pisteestä. Pohjoisosasta pohjavesi purkautunee harjuun rajoittuville soille tai Vanosenjärven Lovalahteen. Eteläosasta pohjavesi purkautuu Vanosenjärveen harjun länsipuolella. Alueelta ei ole olemassa aikaisempia tutkimuksia. Karttatarkastelun perusteella vedenhankinnan kannalta lupaavin alue on pohjavesialueen keskiosa Lovalahdenkangas-Särkänharju. Tälle alueelle ei tämän työn yhteydessä saatu tutkimuslupaa. Papinniemenharjun sijainti on esitetty piirustuksessa 5. Suppi Supin pohjavesialueen eteläosaan tehtiin maaperäkairaus pisteeseen HP0116. Maaperä oli silttiä noin 8 metrin syvyyteen, jonka alla oli hiekkaa. Kairaus päätettiin 15,8 m syvyyteen. Pisteeseen asennettiin pohjaveden havaintoputki. Maaperän vedenantoisuus oli ylimmissä kerroksissa heikko, mutta vedenantoisuus parani syvyydessä 8-9 m, josta vettä saatiin 60 l/min. Pisteestä HP0116 otetut vesinäytteet täyttivät STM 1352/2015 mukaiset talousveden laatuvaatimukset ja suositukset tutkittujen parametrien osalta. Näytteitä ei saatu pumpattua täysin kirkkaaksi maaperän heikon vedenjohtavuuden vuoksi. Vedessä esiintyvät lievät rauta- ja mangaanipitoisuudet johtunevat osin näytteen sameudesta. Veden happipitoisuus oli hyvällä tasolla, 7,1 mg/l ja 9,1 mg/l. Veden kloridi- ja nitraattipitoisuudet olivat matalat. Supin pohjavesialue jakautuu todennäköisesti kahteen valuma-alueeseen. Pohjavesialueen eteläosasta pohjavesi purkautuu Kotilahteen ja alueen pohjoisosasta todennäköisesti itään Kukasjärveen. Pohjaveden käyttöönottoa ja eri alueiden antoisuuksia varten aluetta tulisi tutkia tarkemmin. Pisteen HP0116 soveltuvuus vedenhankintaan voidaan selvittää tutkimalla maaperän vedenjohtavuus ja veden laatu koko pohjavedellä kyllästyneestä maakerroksesta. Geologian tutkimuskeskus on vuonna 2013 asentanut alueelle yhden pohjaveden havaintoputken sekä tehnyt maatutkaluotauksia. Tutkimuksissa vesi arvioitiin aistinvaraisesti hyvälaatuiseksi. Tutkimuksessa on arvioitu että alue saattaa olla pohjaveden muodostumisen ja mahdollisen hyödyntämisen kannalta potentiaalinen kohde. Supin alue on tutkimustulosten perusteella vedenhankintaan soveltuva. Supin pohjavesialueen sijainti on esitetty piirustuksessa 5. Alueella aikaisemmin tehdyt tutkimukset: Geologian tutkimuskeskus 2014: Etelä-Savon kiviaineshuollon turvaaminen. Itä-Suomen yksikkö 4/2015.

10 POHJAVESIALUEIDEN TUTKIMUKSET 7 5. JOHTOPÄÄTÖKSET JA JATKOTOIMENPITEET Pohjavesialueiden vedenhankintakelpoisuutta arvioitiin käyttäen lähtökohtana, että II-luokan alueelta tulee yhdestä pisteestä käyttöön saatavan vesimäärän olla vähintään 100 m 3 /vrk hyvälaatuista pohjavettä. Kuudesta tutkitusta pohjavesialueesta Suppi ja Mäyrämäki täyttävät edellytykset II-luokan pohjavesialueeksi. Pohjavesialueet ovat pohjaveden muodostumismäärältään merkittäviä ja melko yhtenäisiä. Hautakangas, Hiekkaharju, Multakangas ja Papinniemenharju ovat pinta-alaltaan melko pieniä, maaperältään hienoainesvaltaisia tai moreenimaisia. Alueiden pohjaveden virtaus jakautuu pieniin valuma-alueisiin tai pohjaveden laatu on aikaisempien tutkimusten perusteella paikoin heikko. Mikään tutkituista pisteistä ei sovellu maaperän vedenjohtavuudeltaan pohjaveden käyttöönottoon. Tutkimuksia soveltuvien pohjaveden käyttöönottokohteiden löytämiseksi tulisi jatkaa Supin ja Mäyrämäen pohjavesialueilla. Pohjaveden laatu oli alueella enimmäkseen hyvä ja täytti pääsääntöisesti talousveden laatuvaatimukset ja suositukset (STM 1352/2015) tutkittujen ominaisuuksien osalta. Vesinäytteet olivat lievästi sameita, mikä nostaa näytteiden rauta- ja mangaanipitoisuutta.
