1 UNIQUE TURVAPIIPPU HINNASTO , V E R S I O 1

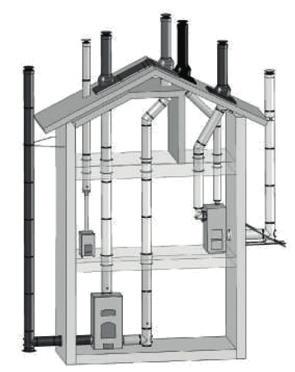

2 UNIQUE valmispiippuratkaisu kaikille tulisijoille Paloluokka T600 Paloturvaetäisyys 40 mm Lisäeristekorkeus 800 mm (vakiona) Unique on paloturvallinen valmispiippu joka soveltuu puu, pelletti, kaasu ja öljylämmitteisille tulisijoille. Eristerakenne ja läpivientiratkaisut on kehitetty erityisesti pohjoismaisiin olosuhteisiin ja yli 400mm välipohjaeristeiden läpivientiin. Tuote on testattu vaativimpien EN :2009 ja EN :2009 standardien mukaisesti. Thermospullomaisen eristerakenteen ansiosta lämmön eristyskyky on tutkitusti ainutlaatuista. Savukanavan jälkeisen keraamisen eristeen lämmönsieto on erittäin suuri, eikä se sintraannu kovissakaan lämpötiloissa. Näin perinteisen kivivillaeristeen ominaisuudet pysyvät muuttumattomina, jolloin kokonaisuudesta saadaan erittäin paloturvallinen ratkaisu. POLTTOKOKEEN MITTAUSTULOKSET h 2 h 3 h 4 h 5 h 7 h Ohjauslämpötila 700 C Piipun pintalämpötila Pintalämpötila puupinnalla välipohjan sisällä

3 Hinnasto UNIQUE ALV 24% 2 / 2 UNIQUE Takka-/kamiinapiippu Bruttohinnasto, sisältää ALV 24% Voimassa alkaen Sis. asennuspaketti, liitosadapteri, tuki-/pohjalevy, peitemansetti, savupelti, moduulit Liike Nimi Hormikokoihin 150/ / / / Puhelin 1,17m 0,54m Pituus Pitkä Lyhyt Muut 2,34m ,88m ,51m ,05m ,68m ,22m ,85m ,39m ,02m ,56m Kysy tarjous 7,56 m korkeammista piipusta Vakiovärit: 35,- / moduuli Kiiltävä valkoinen Matta valkoinen Matta musta Matta tumma harmaa Matta vaalea harmaa Harjattu RST Ylä-/välipohjan läpivientipaketit /pkt 1-kerros 150/ / / / Sis. lisäeriste 800mm, peitelevy, höyrysulku ja aluskatteen tiivistys kerros Sis. lisäeristeet 800mm ja 400mm, peitelevyt 3kpl, höyrysulku ja aluskatteen tiivistys Peltisarjan juuriosa 808 x 1000mm sis. juuripelti, myrskykaulus, verhousputki, vanutiiviste x 3, liimamassa, ruuvit kaltevuuteen (vain huopakatto) kaltevuuteen (kaikki kattomateriaalit) Min. harjalta = 245mm (piipun keskeltä) Max. harjalta =397mm (piipun keskeltä) Leveys: 808mm / korkeus 1455mm Vesikattovärit (sisältyy peltisarjan hintaan) 808 x 1000mm Tuotteiden tarkemmat mittatiedot yksikköhinnastosta Peltisarjan jatkolevy Hyötypituus 950mm Leveys: 808mm, reunakork. 35mm/35 sis. jatkolevy, vanutiiviste x 2kpl, ruuvit. Asennuskiskot konesaumakatolle 2kpl X 1000mm sis. asennuskiskot 2kpl, ruuvit. Asennuskiskoja käytetään konesaumakatolle ryhdikkääseen tiivistämiseen. Kisko liimataan ja ruuvataan kattopintaan, jolloin vaakasuuntainen vesi ohjautuu läpiviennistä pois. Rikki ja sadesuoja Kirkas teräs. Rikkisuoja suojaa piipun päätä hapettumiselta ja estää veden pääsyn piipun eristeisiin. Leveä helma mahdollistaa piipun siäsputken lämpölaajenemisen. Sadesuoja estää veden pääsyn savukanavaan. Hattu irroitettavissa, jolloin piippu voidaan nuohota normaalisti. Suosittelemme rikkisuojan käyttöä myös jos piippu pellitetään. Pellitys asennetaan rikkisuojan alle. Punainen Tiilenpunainen Tumma harmaa Musta Ruskea Kannatinpanta sis. 4kpl kannakenauha, moduuliin kiristettävä panta Muuntoadapteri (pyöreä) Adapterilla muunnetaan piipun lähtö tulisijaan sopivaksi. Vakio pituus 80mm. Pyramiditiiviste sis. tiiviste, klemmari, liimamassam ruuvit Lavarahti ja rahtivakuutus sis. rahtivakuutuksen Suomen sisällä / autotien päähän. Kannattelee ja tukee hormin painon. Voidaan asentaa välikattoon tai läpivientisarjan alle. 1 kannake kannattelee 6mm hormia. Ilmoita tulijan lähdön tarkka sisä tai ulkomitta, riippuen siitä meneekö adapteri liitoksen sisään tai päälle. Ilmoita myös halttu pituus. Tiiviste soveltuu katon ensisijaiseen tiivistämiseen ja tiiviste muotuotuu useimmille kattoprofiileille. Suosittelemme kuitenkin pellittämään piipun pitäaikaisen tiiveyden varmistamiseksi. Lavarahdilla tarkoitetaan toimitusta, joka mahtuu yhdelle lavalle. Yhteenveto yhteensä

4 Hinnasto UNIQUE ALV 24% UNIQUE Kiuaspiippu Bruttohinnasto, sisältää ALV 24% Voimassa alkaen Sis. asennuspaketti, teleskooppinen liitosputki, savupeltimoduuli, jatkomoduulit. Moduulit sinkittyjä (huomioi värilisä / moduuli) Hormikokoihin 150/238 (teleskooppinen liitosputki 114mm) Vakiovärit: 35,- / moduuli Liike Nimi Puhelin 1,17m 0,54m Pituus Pitkä Lyhyt Muut 2,37m ,91m ,54m ,08m ,71m ,25m ,88m ,42m ,05m ,59m ,22m ,76m Kysy tarjous 8,56 m korkeammista piipusta Kiiltävä valkoinen Matta valkoinen Matta musta Matta tumma harmaa Matta vaalea harmaa Harjattu RST Ylä-/välipohjan läpivientipaketit /pkt 150/ kerros Sis. lisäeriste 800mm, peitelevy, höyrysulku ja aluskatteen tiivistys kerros Sis. lisäeristeet 800mm ja 400mm, peitelevyt 3kpl, höyrysulku ja aluskatteen tiivistys Peltisarjan juuriosa 808 x 1000mm sis. juuripelti, myrskykaulus, verhousputki, vanutiiviste x 3, liimamassa, ruuvit kaltevuuteen (vain huopakatto) kaltevuuteen (kaikki kattomateriaalit) Min. harjalta = 245mm (piipun keskeltä) Max. harjalta =397mm (piipun keskeltä) Leveys: 808mm / korkeus 1455mm Vesikattovärit (sisältyy peltisarjan hintaan) 808 x 1000mm Tuotteiden tarkemmat mittatiedot yksikköhinnastosta Peltisarjan jatkolevy Hyötypituus 950mm Leveys: 808mm, reunakork. 35mm/35 sis. jatkolevy, vanutiiviste x 2kpl, ruuvit. Asennuskiskot konesaumakatolle 2kpl X 1000mm sis. asennuskiskot 2kpl, ruuvit. Asennuskiskoja käytetään konesaumakatolle ryhdikkääseen tiivistämiseen. Kisko liimataan ja ruuvataan kattopintaan, jolloin vaakasuuntainen vesi ohjautuu läpiviennistä pois. Rikki ja sadesuoja Kirkas teräs. Rikkisuoja suojaa piipun päätä hapettumiselta ja estää veden pääsyn piipun eristeisiin. Leveä helma mahdollistaa piipun siäsputken lämpölaajenemisen. Sadesuoja estää veden pääsyn savukanavaan. Hattu irroitettavissa, jolloin piippu voidaan nuohota normaalisti. Suosittelemme rikkisuojan käyttöä myös jos piippu pellitetään. Pellitys asennetaan rikkisuojan alle. Punainen Tiilenpunainen Tumma harmaa Musta Ruskea Kannatinpanta sis. 4kpl kannakenauha, moduuliin kiristettävä panta Muuntoadapteri (pyöreä) Adapterilla muunnetaan piipun lähtö tulisijaan sopivaksi. Vakio pituus 80mm. Pyramiditiiviste sis. tiiviste, klemmari, liimamassam ruuvit Lavarahti ja rahtivakuutus sis. rahtivakuutuksen Suomen sisällä / autotien päähän. Kannattelee ja tukee hormin painon. Voidaan asentaa välikattoon tai läpivientisarjan alle. 1 kannake kannattelee 6mm hormia. Ilmoita tulijan lähdön tarkka sisä tai ulkomitta, riippuen siitä meneekö adapteri liitoksen sisään tai päälle. Ilmoita myös halttu pituus. Tiiviste soveltuu katon ensisijaiseen tiivistämiseen ja tiiviste muotuotuu useimmille kattoprofiileille. Suosittelemme kuitenkin pellittämään piipun pitäaikaisen tiiveyden varmistamiseksi. Lavarahdilla tarkoitetaan toimitusta, joka mahtuu yhdelle lavalle. 1 / 2 Yhteenveto yhteensä

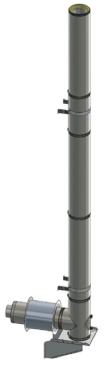

5 ALOITUSMODUULIT BRUTTOHINNASTO sis. alv.24% alkaen ERISTÄMÄTÖN LIITOSPUTKI 1000MM JA TUKILEVY Kiukaiden liitokseen Lyhennetään asennettaessa kohteeseen sopivaan korkeusmittaan. Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 400mm. 116mm 41,- SM21P116250RH 150mm 53,- SM21P150238RH TELESKOOPPINEN LIITOSPUTKI Liitos adapteri 200mm + putki Säädettävä korkeus Säädettävyys helpottaa myös kiukaan vaihtoa. Säädettävyys helpottaa piipun etukäteen asentamista. Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 400mm. 200 (150/114mm) 45,- SM24TE114150RH 1000 / 114mm 41,- SM21P116250RH ERISTÄMÄTÖN VETOPELTI 230MM KIUKAISIIN JA KAMIINOIHIN Savukanavan sulkemiseen tarkoitettu eristämätön savupelti. kiljotiini malli Asennus eristämättömien kappaleiden väliin. Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 400mm. 116mm 71,- PP04P114250RH 150mm 76,- PP04P150238RH ASENNUSPAKETTI Takka ja kiuaspiippujen tarvikepaketti. Tarvitaan aina piippukokoonpanoon mukaan. Sis. tyyppikilpi, asennusohjeet, takuuasiakirjat, palomassa, 25,- UQ92B114250XX Lämpömaalaus 40,- 97 Lämpömaalaus 40,- 97 Lämpömaalaus 40,- 97 LIITOSADAPTERI Vakio hormilähtöadapteri, kun muuntoa ei tarvita. Kokonaiskorkeus 160mm (liitos syvyys 80mm). Mikäli hormilähtö ei sovellu, vaihda osa muuntoadapteriin. 150mm 18,- SM97B150XXXXX 175mm 18,- SM97B175XXXXX 200mm 18,- SM97B200XXXXX 250mm 18,- SM97B250XXXXX MUUNTOADAPTERI PYÖREÄ Huomioi muunnon mitoitus. Tärkeä tieto on myös, meneekö liitos tulisijaliitoksen päälle vai sisään + pituus. Pyöreä 45,- SM24YP-ET MUUNTOADAPTERI KANTIKAS Huomioi muunnon mitoitus. Tärkeä tieto on myös, meneekö liitos tulisijaliitoksen päälle vai sisään + pituus. Kantikas 55,- SM24YK-ET MUURAUSADAPTERI PAIKALLA MUURATUN TAKAN LIITOKSEEN Valitse hormikokoon sopiva kappale. Adapterin korkeus 160mm Teräshormi menee 80mm adapterin sisään. 150mm 45,- SM24M150238XX 175mm 45,- SM24M175290XX 200mm 45,- SM24M200314XX 250mm 45,- SM24M250370XX ALOITUSMODUULI SAVUPELLILLÄ 1170MM Savupellissä 3% häkävuotovara. Lusikkamallin pelti nuohottavissa. Moduulirakenteen ansiosta vaihdettavissa ALOITUSMODUULI SAVUPELLILLÄ 540MM Savupellissä 3% häkävuotovara. Lusikkamallin pelti nuohottavissa. Moduulirakenteen ansiosta vaihdettavissa ALOITUSMODUULI 1170MM ALOITUSMODUULI 540MM Lisää adapteri, pohjalevy + mansetti 150/ ,- UN11B / ,- UQ11B / ,- UQ11B / ,- UQ11B Lisää adapteri, pohjalevy + mansetti 150/ ,- UN11L / ,- UQ11L / ,- UQ11L / ,- UQ11L Lisää adapteri, pohjalevy + mansetti 150/ ,- UN05A / ,- UQ05A / ,- UQ05A / ,- UQ05A Lisää adapteri, pohjalevy + mansetti 150/ ,- UN02A / ,- UQ02A / ,- UQ02A / ,- UQ02A

6 JATKOMODUULIT BRUTTOHINNASTO sis. alv.24% alkaen JATKOMODUULI 1170MM Unique moduuli pituuden jatkamiseen. JATKOMODUULI 540MM Unique moduuli pituuden jatkamiseen. JATKOMODUULI 230MM Unique moduuli pituuden jatkamiseen. ERIKOISMITTAINEN MODUULI Moduuli mittatoiveen mukaisesti. Maksimi pituus 1170mm. Minimi pituus 110mm. 150/ ,- UN05B / ,- UQ05B / ,- UQ05B / ,- UQ05B / ,- UN02B / ,- UQ02B / ,- UQ02B / ,- UQ02B / ,- UN02D / ,- UQ02D / ,- UQ02D / ,- UQ02D / ,- UN05B150238ET 175/ ,- UQ05B175290ET 200/ ,- UQ05B200314ET 250/ ,- UQ05B250370ET JATKOMODUULI SAVUPELLILLÄ 1170MM Savukanavan sulkemiseen tarkoitettu moduuli. lusikka malli 150/ ,- UN11F / ,- UQ11F / ,- UQ11F / ,- UQ11F JATKOMODUULI SAVUPELLILLÄ 540MM Savukanavan sulkemiseen tarkoitettu moduui. lusikka malli 150/ ,- UN11G / ,- UQ11G / ,- UQ11G / ,- UQ11G SAVUPELLIN JATKOVARSI 100MM Savupeltimoduulin varren jatkamiseen, esim. koteloiduissa hormeissa. Hyötypituus 100mm 100mm 15,- AA11-VV ERIKOISMITTAINEN VETOPELTIMODUULI Myös vaaka-asennukseen. kiljotiini malli Moduulin minimi pituus 150mm Moduulin maksimipituus 1170mm. Savupellin minimikorkeus 50mm. 150/ ,- UQ04S150238ET 175/ ,- UQ04S175290ET 200/ ,- UQ04S200314ET 250/ ,- UQ04S250370ET WATER LIITOSPUTKI 700MM ERISTÄMÄTÖN WATER MODUULI 1170MM ERISTETTY VESILIITOSTEN PEITEKOURU ERISTETTYYN MODUULIIN LÄMPÖMITTARI Sis. anturitasku, lämpömittari. Paloturvaetäisyys 500mm. Vesiosuuden halkaisija 150mm, joka muutetaan adapterein kokoihin: Vesikiertoinen lämmöntalteenottomoduuli. Sisältää liittimet. Huom! Liittimet tulee tiivistää putkimiehen toimesta. Ulkokuoreen kiinnitettävä peitekouru vesiputkien peittämiseksi. Pituus 1170mm. Lyhennetään muihin pituuksiin sopivaksi. Mittarin avulla opit lämmittämään mm. tulisijaasi oikein ja oikeilla puukuormilla, jolloin säästät rahaa ja turvallisuus paranee. Asteikko C HUOM. LISÄÄ LIITOSADAPTERIT ERIKSEEN! 2KPL! 150 rst 727,- SW21B150XXXXX 150 musta 767,- SW21B150XXX97 Musta on lämpömaalattu - Water moduuleja max 2kpl/hormi. - Suositellaan ensimmäisiksi moduuleiksi. - Ei suositella välimoduuleiksi. 150/ ,- UQ05W / ,- UQ05W Kiinnitys: liimamassa, vetoruuvi tai popniitti (hankittava erikseen) 1170mm 31,- PM31YXXXXX96 Värikoodi kartasta 30,- AA44080X600X 3

7 BRUTTOHINNASTO sis. alv.24% alkaen PEITEMANSETTI Tulisijan ja hormiliitoksen siistimiseen. Takkoihin joissa ei ole ilmakiertoa kannessa. PANTA-ADAPTERI Moduuli voidaan lyhentää halutusta kohdasta ja adapterilla mahdollistetaan moduulin jatkaminen kiinnityspannalla. TUKI/POHJALEVY Aloituskappale takan, kiukaan ja hormin väliseen liitokseen. Tuki / pohjalevy estää eristevillan valumisen alaspäin. Esim. kiuaspiipuissa välttämätön. KIINNITYSPANTA Moduulien ulkokuorien kiinnitykseen ,- PM09PXXX ,- PM09PXXX ,- PM09PXXX ,- PM09PXXX /238 59,- PM98BXXX /290 59,- PM98BXXX /314 59,- PM98BXXX /370 59,- PM98BXXX37000 Sinkitty 10,- SU26C RST 15,- SU26A (Sinkittyä käytetään takkapiipuissa ja rosteria kiuaspiipuissa). Panta 13,- PM09BXXX23800 Värikoodi kartasta LYHENNYSPANTA Kiuas moduulin alapään tai vaakamoduulin liitospään lyhennyksen mahdollistava osa. Sisältää pohjalevyn ja erikoispannan, joka lukitsee ja siistii katkaistun moduulin pään. 150/265 74,- AA98A265*XX 175/290 74,- AA98A290*XX 200/314 74,- AA98A314*XX 250/370 74,- AA98A370*XX SISÄPUTKI 620MM Hyötypituus 540mm Lyhennettävissä Paloturvaetäisyys 500mm 114mm 29,- SM21L114XXXXX 150mm 35,- SM21L150XXXXX 175mm 39,- SM21L175XXXXX 200mm 44,- SM21L200XXXXX 250mm 53,- SM21L250XXXXX SISÄPUTKI 1250MM Hyötypituus 1170mm Lyhennettävissä Paloturvaetäisyys 500mm 114mm 49,- SM21B114XXXXX 150mm 62,- SM21B150XXXXX 175mm 71,- SM21B175XXXXX 200mm 80,- SM21B200XXXXX 250mm 96,- SM21B250XXXXX KANNATINPANTA Kannattelee ja tukee hormin painon. Voidaan asentaa välikattoon tai peltisen läpivientisarjan alle. 1 kannake kannattelee 6m hormia. 150/238 28,- PM59BXXX /290 28,- PM59BXXX /314 28,- PM59BXXX /370 28,- PM59BXXX37000 Hormi voi olla huonetilassa vapaasti 6m korkuisesti. Ulkoasennuksissa hormin ensimmäinen tuki tulee olla vähintään 6m korkeudessa. Tämän jälkeen hormi on tuettava 3.5m välein. Vesikatolla hormi voi olla 3.5m ilman tuentaa. Vaaka-asennuksissa hormi on tuettava vähintään 3.5m välein. HARUSTUENTAPANTA Korkeiden hormien ristikkäistuentaan. Vaijeri ja kiinnikkeet hankittava erikseen kohteen vaatimusten mukaisesti. 1 harustus vapaana seisovan 3.5 ylittävään hormiin -vesikatolla. 150/238 35,- PM16BXXX /290 35,- PM16BXXX /314 35,- PM16BXXX /370 35,- PM16BXXX37096 TUENTAPANTA 90 KIINNIKKEILLÄ Kannattelee hormin painon ulkoseinällä. Kiinnitys 90 kulmassa, vaakaan tai pystysuuntaan. Ei sisällä kiinnitysjalkoja. 150/238 85,- PM44KXXX /290 85,- PM44KXXX /314 85,- PM44KXXX /370 85,- PM44KXXX37096 LEVEÄ TUENTAPANTA Seinä ja räystäskiinnitykseen. Tukee sivuttaista liikettä. Sisältää kiinnitysjalan PM44L 1 tuenta ensimmäistä 6m kohden. 150/ ,- PP44BXXX / ,- PP44BXXX / ,- PP44BXXX / ,- PP44BXXX37096 TUENTAPANTA RUUVIKIINNIKKEIN 180 Kannattelee hormin painon ulkoseinällä. Kiinnityksen voi säätää 180 asteikolla haluttuun kulmaan, vaakaan tai pystysuuntaan. Ei sisällä kiinnitysjalkoja. 150/238 85,- PM44MXXX /290 85,- PM44MXXX /314 85,- PM44MXXX /370 85,- PM44MXXX

8 LÄPIVIENTITARVIKKEET BRUTTOHINNASTO sis. alv.24% alkaen KRS RAKENNUKSEN VÄLIPOHJAN ERISTYSPAKETTI Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Sisältää aluskatetiivisteen ja höyrysulkutiivisteen, peitelevyn 0-34, alumiiniteipin, höyrysulkuteipin ja eristeen tukikappaleet. Eristevahvuus 40mm Eristekorkeus 800mm 2 KRS RAKENNUKSEN VÄLIPOHJAN ERISTYSPAKETTI Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Sisältää aluskatetiivisteen ja höyrysulkutiivisteen, peitelevyn 0-34, alumiiniteipin, höyrysulkuteipin ja eristeen tukikappaleet. Eristevahvuus 40mm ja korkeus välipohjassa 400mm ja yläpohjassa 800mm. SEINÄNLÄPIVIENTIPAKETTI HYBRIDIRAKENTEET 100mm seinäläpivientieriste max. 500mm vahvoihin hybridieristeisen seinäläpivientiin. Sis. kantikkaat peitelevyt 2kpl TTY testattu (erillistesti) SEINÄNLÄPIVIENTIPAKETTI NORMAALIT SEINÄRAKENTEET 40mm seinäläpivientieriste normaaliin max. 300mm vahvoihin seinäläpivienteihin. Sis. pyöreät peitelevyt 2kpl 150/ ,- PP35D40X238K1 175/ ,- PP35D40X290K1 200/ ,- PP35D40X314K1 250/ ,- PP35D40X370K1 150/ ,- PP35D40X238K2 175/ ,- PP35D40X290K2 200/ ,- PP35D40X314K2 150/ ,- PM35H1-G / ,- PM35H1-G / ,- PM35H1-G / ,- PM35H1-G / ,- PP35S40X238XX 175/ ,- PP35S40X290XX 200/ ,- PP35S40X314XX 250/370 pyydä tarjous PP35S40X370XX ERISTYS MAX 800MM KORKUISEEN ERISTYKSEEN Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Soveltuu myös hybridieristeisten asuntojen eristämiseen. Höyrysulku ja aluskatetiiviste ostetaan erikseen. 150/ ,- PM35D40X238XX 175/ ,- PM35D40X290XX 200/ ,- PM35D40X314XX 250/ ,- PM35D40X370XX ERISTYS MAX 400MM VÄLIKERROSTEN ERISTYKSEEN Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Soveltuu erityisesti keskikerrosten väliseen eristykseen. Höyrysulku ja aluskatetiiviste ostetaan erikseen. 150/ ,- PM35A40X238XX 175/ ,- PM35A40X290XX 200/ ,- PM35A40X314XX 250/ ,- PM35A40X370XX LISÄERISTEEN JATKOHOLKKI 420MM / ALUMIINI Materiaali: Alumiini Korkeus: 420mm Holkin avulla eristepaketti saadaan korotettua rakenteiden läpi esim. saunan alaslaskuissa tai korkeissa viistokatoissa. 150/238mm 20,- 175/290mm 27,- 200/314mm 30,- PS35A40X238AL PS35A40X290AL PS35A40X314AL HÖYRYSULUN TIIVISTE JA ALUSKATETIIVISTE Venytetään lisäeristeen päälle ja tiivistetään teipillä höyrynsulkumuoviin. EPDM kumiseos- Lämmönkesto 120 C Sisältää tescon teipin. Höyrysulku mm 25,- AA85H mm 25,- AA85H2 1000x ,- AA85M Aluskate mm 25,- AA85A mm 25,- AA85A2 Ilman sisäreikää 600x600 25,- AA85LXXXXXXXX 1000x ,- AA85MXXXXXXXX KANTIKAS PEITELEVY 0 Kaksi osainen. Reunan leveys 125mm Kantikas peitelevy alakaton, lattian ja seinäläpivientien viimeistelyyn. 150/238 70,- AA25KP-238-R /290 70,- AA25KP-290-R /314 70,- AA25KP-314-R /370 70,- AA25KP-370-R PEITELEVY YKSIOSAINEN 0 Leveys 80mm Soveltuu alakattoon ja lattian viimeistelyyn. Sisältää integroidun silikonitiivisteen. ILMOITA VÄRI 150/238 40,- PM25A80X /290 40,- PM25A80X /314 40,- PM25A80X /370 40,- PM25A80X37096 PEITELEVY 2-OSAINEN 0-34 Leveys 80mm Soveltuu alakaton ja lattian viimeistelyyn. Jälkiasennettavissa. ILMOITA VÄRI 150/238 40,- PM25P80X /290 40,- PM25P80X /314 40,- PM25P80X /370 40,- PM25P80X37096 ERIKOISMITTAINEN PEITELEVY Pyöreä tai kanttinen Ilmoita hormin ulkohalkaisija Ilmoita levyn reunaleveys / mm Ilmoita kattokaltevuus Ilmoita jälkiasennettavuus Ilmoita väri Kaikki koot 100,- PM25XXXXXXXET Huom. erikoismitoitus vaikuttaa toimitusaikaan. 5

9 VESIKATON PELLITYSSARJAT JA TARVIKKEET BRUTTOHINNASTO sis. alv.24% alkaen PELTISARJAN JUURIOSA Sis. juuripelti, myrskukaulus, verhousputki, vanutiiviste x3, liimamassa ja ruuvit. Min. harjalta = 245mm (piipun keskeltä) Max. harjalta =397mm (piipun keskeltä) Leveys: 808mm / korkeus 1455mm. Reunakork. 35mm/ kaltevuuteen (vain huopakatto) 314mm 250,- AA67H kaltevuuteen 314mm 250,- AA67Y PELTISARJAN LISÄJATKOPUTKI Peltisen läpiviennin jatkoputki. Hyötypituus 1250mm Verhoaa hormin kauttaaltaan. 328mm 50,- AA48PXXX mm 50,- AA48PXXX38496 Väri vesikattovärikartasta PELTISARJAN JATKOLEVY Sis. vanutiiviste x 2 ja ruuvit. Hyötypituus 950mm Leveys: 808mm, Reinakork. 35mm/35. konesaumakaton asennuskiskot myydään erikseen. Musta 70,- AA67NXXXXXX96 Punainen 70,- AA67NXXXXXX29 Tiilenpunainen 70,- AA67NXXXXXX75 G Harmaa 70,- AA67NXXXXXX23 Ruskea 70,- AA67NXXXXXX32 PELTISARJAN SADESUOJAPAKETTI Estää hormin pään hapettumisen ja sulkee villatilan ja savukanavan vedeltä. Väri: kirkas teräs 150/265 73,- SU14P150340RH 175/290 73,- SU14P175340RH 200/314 73,- SU14P200340RH 250/370 73,- SU14P114250RH Värilisä 35, kaltevuuteen 370mm 250,- AA67YXXX37096 PELTISARJAN ASENNUSKISKOPARI KONESAUMAKATOLLE Peltisarjan ja jatkolevyjen tukevaan ryhdikkääseen kiinnitykseen tarkoitettut kiskoparit. 1000mm x 2kpl. Kiskon korkeus 35mm. Sis. ruuvit. 1000mm x 2 30,- AA67PXXA KUMITIIVISTE (SARJA) Kumitiivistematto vesikaton esisijaiseen tiivistykseen. EPDM kumiseosta. Sisältää klemmarin. Sisäreikä tehtävä asennusvaiheessa. Ruuvit ja liimamassa myydään erikseen. EPDM kumiseos- Lämmönkesto 120 C 650x700mm 110,- AA12PXXXXXXX 1400x1300mm 250,- AA12MXXXXXXX PYRAMIDITIIVISTE (SARJA) Sis. tiiviste, klemmari, ruuvit ja liimamassan. Vesikaton tiivistämiseen. EPDM kumiseos- Lämmönkesto 120 C - Hormikoot: mm 450x450mm 110,- 650x650mm 145,- AA17P1XXXXXXX AA17P2XXXXXXX TIIVISTESARJAN SADESUOJAPAKETTI Estää hormin pään hapettumisen ja sulkee villatilan ja savukanavan vedeltä. Valitse vesikattotiivisteen tai pellityssarjan päälle soveltuva tuote. 150/265 73,- SU14P150265RH 175/290 73,- SU14P175290RH 200/314 73,- SU14P200314RH 250/370 73,- SU14P114250RH Värilisä 35,- SÄHKÖKÄYTTÖINEN SAVUPELTI/ RIKKISUOJAPAKETTI PELLITYS- SARJAAN Suositellaan mm. vesikiertoisen piipun päähän asennettavaksi. Sis. tyristorin säätimen. Soveltuu ainoastaan pellitys sarjan kanssa asennettavaksi 150mm hormikanavaan. 150/ ,- SU14S150340RH Silikoni (soudal silirub N) Kattotiivisteiden ja pellityssarjojen tiivistämiseen. 310ml. 15,- AA70BXXXXXXXX Palomassa Asennetaan jokaiseen hormimoduulin liitokseen, adaptereihin ja rikkisuojan kiinnittämiseen. 310ml. 13,- AA80BXXXXXXXX Tiivistemassa (soudaseal 270HS) Vaativivaan tiivistämiseen, kuten huopakatot. 290ml. 25,- AA70LXXXXXXXX RUUVITARVIKEPAKETTI VESIKATON PELLITYSSARJOIHIN Menekki: 1 pussi / pellityssarja tai kattotiiviste. 1 pussi / pellityssarjan jatkolevy. Ohutlevyruuvi 25mm/ 4,2mm / Musta 10kpl 10,- AA110WR016-MP Kateruuvi tiivisteellä 25/4,8mm Musta 20kpl 10,- AA110KR Kateruuvi tiivisteellä 65/4,8mm Musta 10kpl 10,- AA110KR Kateruuvi tiivisteellä 120/4,8mm Sink, 10kpl 10,- AA110KR PELTISARJAN PÄÄTEKAPPALE LAPPEELLE kumitiiviste Soveltuu ensisijaisesti tiilikattoasennuksen päättämisen keskelle lapetta. (myös muut kattotyypit). 1400mm x 650mm x 1kpl EPDM kumiseos- Lämmönkesto 120 C Sisältää ruuvit ja liimamassan. 1400x650 x 2 145,- AA82C1 6

10 KULMAMODUULIT BRUTTOHINNASTO sis. alv.24% alkaen Huom! Yli 30 kulmat hyväksytettävä kohteessa tapauskohteisesti asennettavaksi KULMAMODUULI 30 Katso etenemä ja sivuttais-siirto taulukosta. 30 kulmat eivät tarvi puhdistusluukkua. Lisää väliin moduuli tarvittaessa. 150/ ,- UN08B / ,- UQ08B / ,- UQ08B KULMAMODUULI 45 Katso etenemä ja sivuttais-siirto taulukosta. Yli 30 kulmat vaativat aina puhdistusluukun. Käytä esimerkiksi 540mm puhdistusluukkumoduulia välissä, hormin ala tai yläpuolella. Lisää väliin moduuli tarvittaessa. Hyväksytettävä kohdekohteisesti asennettavaksi. 150/ ,- UN08L / ,- UQ08L / ,- UQ08L KULMAMODUULI 90 TULISIJAN PÄÄLTÄLIITOKSEEN JATKETTAVISSA ALASPÄIN Tulisijan kytkentäkappale tiili tai harkkohormiin. Alapuolelle voidaan lisätä moduuleja korkeuden mitoittamiseksi. - Sisäputki lyhennettävissä. - Korkeus säädettävissä lisämoduuleilla - Vaakaputki lyhennettävissä. 150/ ,- UN08N KULMAMODUULI 90 (LUUKULLA) Jatkettavissa molempiin suuntiin. 150/ ,- UN08E ECO ERISTYS - MAX 400MM KORKUISEEN ERISTYKSEEN Eco eriste on edullinen tarvikepaketti eristykseen. Vahvuus 40mm. Sis. eristematto + alumiinilevy, joka kääritään eristeen ympärille. Höyrysulku ja aluskatetiiviste myydään erikseen. 114/250 56,- PM35TP1-G /238 56,- PM35TP1-G PEITEMANSETTI LUKOLLA Jälkiasennettava /erikoismitoitettava peitemansetti joka kääritään hormimoduulin päälle lisäkuorena, jolla viimeistelet mm. vajaaksi jääneet värit huonetilassa tai verhoat eristämättömän putken takkaliitoksessa ILMOITA HALUTTU KORKEUS JA VÄRI ,- PM09PXXX238ET ,- PM09PXXX290ET ,- PM09PXXX314ET ,- PM09PXXX370ET Värikoodi kartasta ERISTÄMÄTÖN KULMALIITOSPUTKI 90 esim. LTO moduulin ja kivihormin yhdistämiseen. Vaakapituus: 500mm. Korkeus: 300mm. Sis. puhdistusluukku ja peitelevyn. Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 500mm. 150 rst 271,- SM08N150XXXXX 150 musta 311,- SM08N150XXX97 TEIPIT Höyrysulkuteippi Tescon No1. Aluskatetiivisteen ja höyrysulkukumin tiivistämiseen. 60mm x 30m/rll 31,- X56022 Alumiiniteippi Eristeiden ja höyrysulun kiinnittämiseen. 50mm x 30m 50mm x 30m/rll 15,- X560 Musta on lämpömaalattu 7

11 HAARAMODUULIT JA TARVIKKEET BRUTTOHINNASTO sis. alv.24% alkaen KIINNITYSJALUSTA ULKOKÄYTTÖÖN. Sisältää kondessierottajan. Kiinnitysruuvit hankittava erikseen. LYHENNYSPANTA Kiuas moduulin alapään tai vaakamoduulin liitospään lyhennyksen mahdollistava osa. Sisältää pohjalevyn ja erikoispannan, joka lukitsee ja siistii katkaistun moduulin pään. 150/ ,- SU01B / ,- SU01B / ,- SU01B / ,- SU01B /265 74,- AA98A265*XX 175/290 74,- AA98A290*XX 200/314 74,- AA98A314*XX 250/370 74,- AA98A370*XX SÄÄTÖMODUULI HAARAN KORKEUDENSÄÄTÖÖN Maksimi pituus 1210mm Minimipituus 80mm Ei sisällä eristeitä. Lyhennetään asennusvaiheessa. 150/ ,- PM10BXXX / ,- PM10BXXX / ,- PM10BXXX / ,- PM10BXXX37000 ALALIITOSMODUULI 560MM HUONEJALUSTALLA JA PUHDISTUSLUUKULLA Sisältää huonejalustan ja kantikkaan liitoskappaleen vakiomitoilla: Alaosa 60mm lattaiasta alareunaan Yläosa 310 lattiasta yläreunaan Leveys hormikoon mukaan Puhdistusluukku suoraan liitoksen takana. 150/ ,- UN36S / ,- UQ36S / ,- UQ36S KIINNITYSJALUSTA SISÄTILAAN JA SEINÄJALUSTAAN Sisä (sellaisenaan) ja ulkokäyttöön (AA13S jalustaan) kiinnitettävä. 150/238 60,- SU01L /290 60,- SU01L /314 60,- SU01L /370 60,- SU01L ALALIITOSMODUULI 560MM ERIKOISMITOITETTU. Vaakaputken liitos räätälöihdään kohteen mukaisesti. Ilmoita mitat: Alaosan korkeus mm. lattiasta? Yläosan korkeus mm. lattiasta? Sisältää huonejalustan ja kantikkaan liitoskappaleen. Puhdistusluukku suoraan liitoksen takana. Kysy tarjous UQ36S150238ET PUHDISTUSLUUKKUMODUULI 540MM / 360 KÄÄNTYVÄ Moduulien väliin sijoitettava puhdistusluukullinen moduuli sisä ja ulkokäyttöön. Luukun suunta määritellään asennusvaiheessa oikeaan suuntaan. 150/ ,- UN66C / ,- UQ66C / ,- UQ66C / ,- UQ66C HAARAMODUULI 540MM VÄLILIITOKSIIN ILMAN PUHDISTUSLUUKKUA -LISÄTTÄVÄ JALUSTA 360 puhdistusluukku myydään erikseen 150/ ,- UN06S / ,- UQ06S / ,- UQ06S SEINÄJALUSTAN RUNKO UUTUUS Minimi mitta seinästä 180mm Maksimi mitta seinästä 440mm Kiinnitysruuvit hankittava erikseen. Räystään ohitus tehdään kulmamoduuleilla. Runko 149,- AA13R MA JALUSTAN POHJA UUTUUS Pohja voidaan kiinnittää putkirunkoiseen jalustaan. Pohjaan voidaan kiinnittää maasta lähteväksi esim. kierretangoilla / 4 pisteestä. Pohjassa puhdistusluukku. Pohja 161,- AA13RP150238MA 8

12 MODUULIEN VAKIOVÄRIT (PULVERIMAALIT) BRUTTOHINNASTO sis. alv.24% alkaen KIILTÄVÄ VALKOINEN RAL 9003 Sisä, -ja ulkokäyttöön. MATTAVALKOINEN Sisäkäyttöön. MATTAMUSTA Sisä, -ja ulkokäyttöön. MATTA TUMMAHARMAA Sisäkäyttöön. MATTA VAALEA HARMAA Sisäkäyttöön. HARJATTU RST Sisä, -ja ulkokäyttöön. Suositellaan kiiltävien laattapintaisten tulisiojen kanssa. Suositellaan rapattuun tai slammattuun pintaan. Suositellaan mm. kamiinoiden kanssa käytettäväksi. Soveltuu kamiinaan tai tummasävyiseen vuolukivi tai liuskekivitakkaan. Contura kamiinaan ja vuolukivitakkaan. Vaakaharjaus RH MUUT MODUULIVÄRIT (TARKISTA SAATAVUUS) KIVIKUVIOIDUT PINNOITTEET Erikoistekniikalla maalattu pinnoite, jossa kuvio sulatetaan maalipinnan sisään. Useita erilaisia kuvioita SINKITTY Sinkitty on perus pohja pulverimaalatuille pinnoille. Yleensä tuote joka ei tule näkyviin, jätetään sinkityksi. KIILTOHEHKUTETTU TERÄS Ruostumaton teräspinta, jonka pinta on lähes peilikirkkaan heijastava. LÄMPÖMAALATTU MUSTA Sisäkäyttöön. Korkean lämmönkesto. Soveltuu eristämättömien putkien ja vesisäiliön maalaamiseen. MUU HALUTTU VÄRI Mikäli et löydä valikoimasta etsimääsi, voit esittää meille haluamasi väritoiveen ja selvitämme mahdollisen saatavuuden ja toimitusajan tapauskohtaisesti. EV 97 EV 125,- moduuli Varmista toimitusaika Sis. moduulihintaan 00 Pyydä tarjous Varmista toimitusaika KH Varmista toimitusaika 125,- moduuli Varmista toimitusaika SAVUIMURIN KAUKOSÄÄDIN UUTUUS Langaton ohjaus savuimurin portaattomaan ohjaukseen. Kantavuus 70 metriä. Pyydä tarjous VESIKATTOVÄRIT (VÄRI SISÄLTYY PELLITYSSARJAAN) SAVUIMURI UUTUUS Ylöspäin puhaltava savuimuri. - Lämmönkesto 550 C - Savukanaville mm - Tulisijan maksimi teho 15kW - Piskokekytkentä Pyydä tarjous PUNAINEN RR29 Pural-pinnoite vesikattotuotteille Ulkokäyttöön TIILENPUNAINEN RR750 Pural-pinnoite vesikattotuotteille Ulkokäyttöön TUMMA HARMAA RR23 Pural-pinnoite vesikattotuotteille Ulkokäyttöön MUSTA RR33 Pural-pinnoite vesikattotuotteille Juuriosa mattamusta. Ulkokäyttöön RUSKEA RR32 Pural-pinnoite vesikattotuotteille Ulkokäyttöön

13 RAHTI JA TOIMITUKSET BRUTTOHINNASTO sis. alv.24% alkaen Ehtojen soveltuvuus Näitä ehtoja noudatetaan Härmä Air Oy:n myydessä savupiippuja ja niihin liittyviä osia ja tarvikkeita ( tuotteita ) ostajalle. Nämä ehdot ovat myyjän tarjouksen liitteenä ja ovat kiinteä osa myyjän ja ostajan välistä sopimusta yhdessä tilausvahvistuksen kanssa. 2. Hinnat, hinnoittelu ja voimassaolo Tuotteiden hinnat ja toimituskulut on määritelty erillisissä hinnastoissa. Hinnat sisältävät kulloinkin voimassaolevan arvonlisäveron. Rahtitoimituksiin, postipaketteihin ja matkahuoltolähetyksiin lisätään laskun loppusummaan toimituskulut, joka sisältää rahdin, lähetyskulut ja pakkausmaksun. Myyjä pidättää oikeuden tehdä muutoksia hinnastoihin. Ostaja maksaa tuotteiden kauppahinnan Härmä Air Oy:lle laskua vastaan. Mikäli toimituksessa on virhe, lasku on suoritettava sen riidattomalta osalta alkuperäisenä eräpäivänä. Muu osa laskusta tulee suorittaa virheen tultua korjatuksi. Laskut erääntyvät maksettavaksi sopimuksen mukaan. Viivästyneistä maksusuorituksista peritään korkolain mukainen viivästyskorko sekä perimiskulut. 3. Tarjous, tilausvahvistus ja sopimus Myyjä tekee tarjoukset ostajan kirjallisen tarjouspyynnön pohjalta. Ostaja vastaa piirustusten, tarjouspyynnön, sekä mittatietojen oikeellisuudesta. Tarjous on voimassa enintään 3 kuukautta. Ostaja tekee tilauksen tarjouksen perusteella ja tuotetilaus hyväksytään myyjän harkinnan mukaan. Myyjän hyväksyntä annetaan kirjallisella tilausvahvistuksella. Osapuolia sitova sopimus syntyy, kun ostaja tilaa tarjouksen perusteella tuotteet kirjallisella tuotetilauksella myyjältä, ja myyjä vahvistaa tilauksen kirjallisella tilausvahvistuksella. Jos sopimusasiakirjoissa on ristiriitoja, sovelletaan tilausasiakirjoja seuraavassa järjestyksessä: 1.Tilausvahvistus. 2. Tilaus. 3. Tarjous. 4. Tarjouspyyntö. 5. Nämä toimitus- ja myyntiehdot. 4. Tilausvahvistuksen tarkastus Ostajan on tilausvahvistuksen saatuaan välittömästi tarkistettava tilausvahvistuksen sisältö ja erityisesti osaluettelo. Kun tilausvahvistus toimitetaan ostajalle sähköpostilla, tulee ostajan ilmoittaa myyjälle mahdollisista tilausvahvistuksen virheistä seuraavaan päivään klo mennessä. Mikäli ostaja ei ilmoita virheistä em. ajankohtaan mennessä, tilausvahvistuksen mukaisesti toimitetun lähetyksen mahdollisista virheistä vastaa ostaja. 5. Valikoiman muutokset Pidätämme oikeuden tuotevalikoiman muutoksiin. 6. Toimitusaika Sovittu toimitusaika on erikseen Härmä Air Oy:n vahvistama toimitusviikko. Tilausvahvistuksessa ilmoitettu toimitusaika ja - ajankohta ovat suuntaa antavia, eivätkä sido myyjää. Myyjän vahvistettua toimitusajan, sitoo se kumpaakin osapuolta. Toimitusajan muutoksista on ilmoitettava vähintään seitsemän (7) päivää ennen sovittua toimitusajankohtaa. Toimitusaikamuutoksista veloitamme 50 (sis. alv). Mikäli ostaja laiminlyö ilmoittaa toimitusajan muutoksesta ja tavaran toimitus vaikeutuu, esim. purkamispaikalla olevan esteen vuoksi, on myyjä oikeutettu veloittamaan ostajalta toimituksen estymisestä aiheutuvat ylimääräiset kustannukset. 7. Toimitustapa Myyjä sopii tavanomaisin ehdoin kuljetusliikkeen kanssa ostajan vastuulla ja kustannuksella tapahtuvasta tuotteiden kuljetuksesta ostajan ilmoittamaan paikkaan Suomessa. Tuotteet toimitetaan kuljetuskalustolla ostajan osoittamaan kohteeseen rakennuspaikalla. Tilaajan on osoitettava rahdin purkamisalue siten, että se on purettavissa perälautanosturilla. Osapuolet voivat erikseen kirjallisesti sopia siitä, että ostaja noutaa tuotteet myyjän tehtaalta. Hallintaoikeus ja vaaranvastuu tuotteisiin siirtyy ostajalle myyjän tehtaalla, kun tuotteet on lastattu joko myyjän tai ostajan hankkimaan kuljetusvälineeseen (luovutushetki). LAVARAHTI * PIENTOIMITUS / NOUTO ** POSTITOIMITUS *** RAHTIVAKUUTUS **** Normaali piippupaketin toimitusrahti asiakkaan kotiovelle suomen sisällä. Sis. rahtivakuutuksen (13,-) pakkauskulun (35,-) Yli 2m 115,- AA90BXXXXXXXX Normaali pientoimitusrahti asiakkaan kotiovelle suomen sisällä tai noutopakkauksen pakkauskulut Alle 2m 35,- AA90AXXXXXXXX Postipakettitoimitus, mikäli tuote on yksittäinen osa, joka on postitse kuljetettavissa. Max koko 400x400x400 Posti 12,- AA99BXXXXXXX Lisätään kaikkiin rahteihin Vakuutus 13,- * Lavarahdilla tarkoitetaan toimitusta, joka mahtuu yhdelle lavalle. ** Pientoimituksella tarkoitetaan yksittäistä pakkausta, joka ei tarvitse lavaa alleen. *** Pienosilla tarkoitetaan: esim. peitelevyä, adapteita, liimamassoja tai ruuveja, jotka kulkevat postissa pienpakettina. **** Kaikki kuljetukset vakuutetaan ostajan lukuun kuljetusvahinkojen varalta. Edellytyksenä korvauksen saamiseksi on, että vahinko ilmoitetaan 7 vuorokouden kuluessa Härmä Air Oy:lle. Noudoissa vakuutuksesta huolehtii tilaaja. - Asiakas ja myyjä sitoutuu toimitus ja myyntiehtoihin. - Tuotteet vapaasti Härmä Air varastossa. - Toimitusaika vahvistetaan tilauskohtaisesti. 10

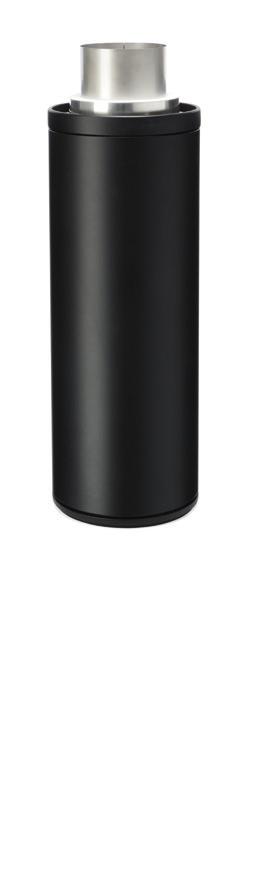

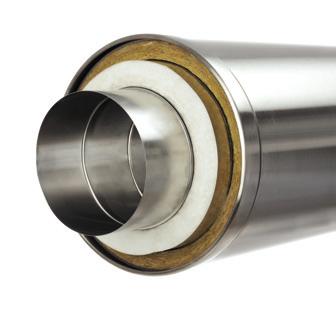

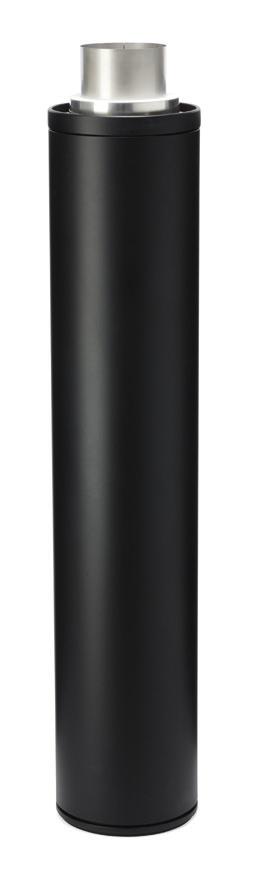

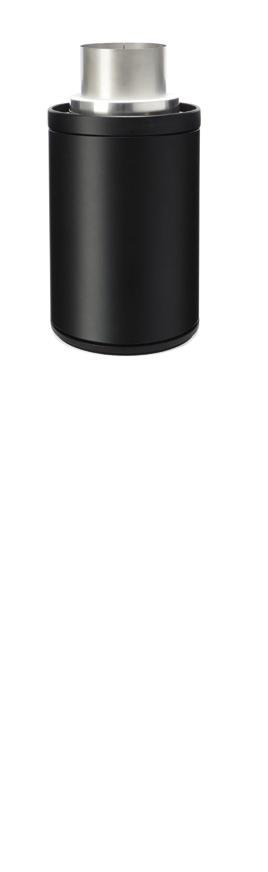

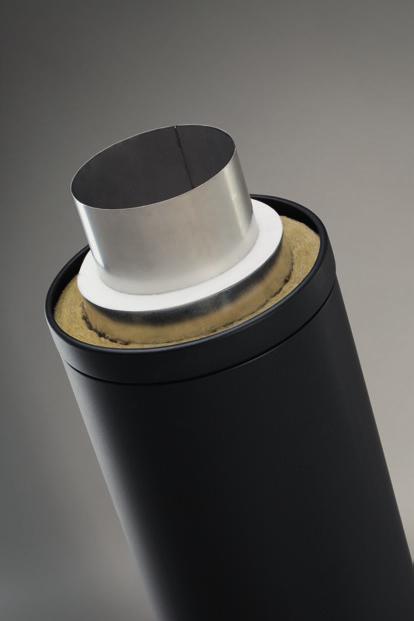

14 UNIQUE Termospullomainen rakenne katkaisee lämmönsiirtymisen, jolloin eristerakenne ei sintraannu. Tuotteeseen saatavilla laaja valikoima kulma- ja haarakappaleita TEKNISET TIEDOT MODUULIEN PITUUDET: 230mm, 540mm, 1170mm SISÄPUTKEN/ULKOKUOREN HALKAISIJAT: 114/250, 150/238, 175/290, 200/314, 250/370, 336/460 mm SISÄPUTKEN MATERIAALI Haponkestävä teräs 0.6 mm PAINO (KOOSTA RIIPPUEN): n kg SOVELTUVUUS Takat, Kiukaat, Kamiinat, Kattilat, Pellettitakat, Grillit yms. 4 5 KÄYTTÖLUOKKA: T600 (testattu 6h koepoltossa +700 C savukaasulämmöillä, sekä 30min. nokipalotesti C) PALOTURVAETÄISYYS: 40mm palavaan materiaaliin (kaikissa ylä-/välipohjavahvuuksissa) HORMIN RAKENNE: 1. haponkestävä sisäputki, 2. keraaminen eriste (hyvä lämmönkestävyys), 3. heijastava ja eristettä suojaava pinta, 4. mineraalivilla (hyvä lämmöneristävyys), 5. ulkokuori LISÄERISTYS LÄPIVIENNEISSÄ: Keraaminen / alumiinipintainen eriste, jonka ansiosta läpivienti saadaan huippu turvalliseksi ja tiiviiksi. LISÄERISTEEN KORKEUS: 1 -kerroksisessa asunnossa : Vakiona 800 mm 2 -kerroksisessa asunnossa : Vakiona 400mm ja 800mm STANDARDIN TUNNUS: T600-N1-D/W-Vm-L50060-G MUUT OMINAISUUDET (Koko 150/238 Helmikuu 2017 jälkeen) Termospullomainen eristerakenne ei sintraannu kovissakaan lämpötiloissa. Saatavilla laaja valikoima erilaisia sivuttais-siirtoja ja haarakappaleita Pontattu eristerakenne on paloturvallinen myös jatkoskohdista. Hormin pyöreä ja sileä pinta = vähemmän kitkaa, lisää vetoa. MAKSIMI PIIPUN KORKEUS: 35 m MAKSIMI KORKEUS VESIKATOLLA ILMAN TUENTAA: 3,5 m MAKSIMI KORKEUS ENSIMMÄISEN TUEN ALAPUOLELLA: 6m MAKSIMI KORKEUS OMAN PAINONSA VARASSA: 6m SINTRAANTUMATON ERISTERAKENNE: Kyllä VOIDAAN KOTELOIDA: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) SEINÄN LÄPIVIENNIT: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) P O LT TO KO K E E N M I T TAU S T U LO K S E T OHJAUSLÄMPÖTILA 700 C YLÄ/VÄLIPOHJAN ERISTEVAHVUUS 800MM 80 UNIQUE PIIPPUJEN POLTTOKOETULOKSET: 60 TAKKAPIIPPU KIUASPIIPPU KATTILAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA 40 KAMIINAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA h 2h 3h 4h 5h 6h

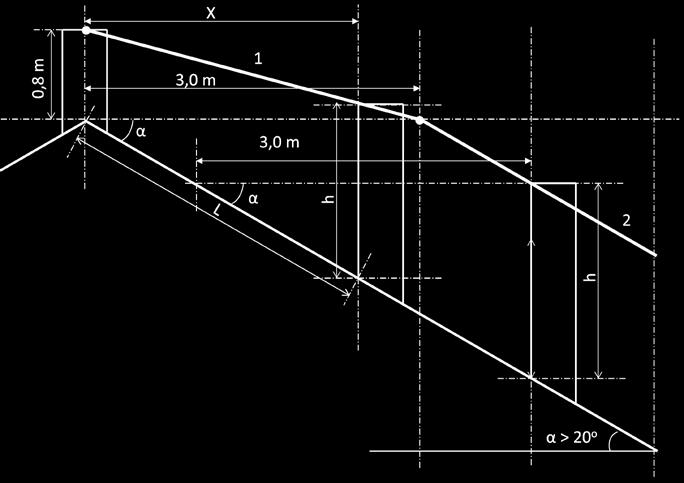

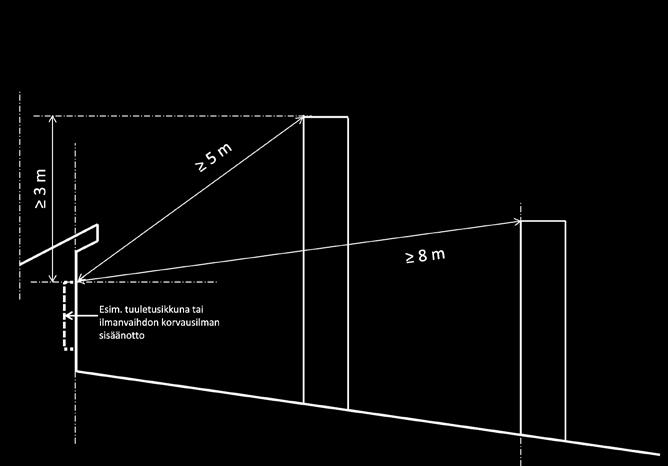

15 Tapaus A kaltevuus α 20 o Tapaus B kaltevuus α > 20 o Vesikaton harjalla on savupiipun pään ja Vesikaton harjalla on savupiipun katteen välinenpienin etäisyys piipun juuresta pään ja katteen välinen pienin mitattuna vähintään 0,8 m. Tavanomaisilla etäisyys piipun juuresta kattokaltevuuksilla lappeella olevansavupiipun mitattuna vähintään 0,8m korkeuteen lisätään 0,1 m jokaista lapemetriä (RakMK E3 (2007). Kun piipun harjanpuoleisen reunan kohden harjalta laskettuna (RakMK E3 (2007)). yläpään etäisyys harjasta on enintään 3,0m, yläpään Tavanomaisena kattokaltevuutena pidetään korkeusasema määräytyy suoran 1 mukaan. enintään 20 o :n kaltevuutta. Kaava: 0,8 h = 0,8 + (tan α - ) * x tai h = 0,8 + (sin α - * cos α) * L Kun piipun harjanpuoleisen reunan yläpään etäisyys harjasta on yli 3,0m, piipun yläpään etureunan vaakaetäisyys kattopinnasta tulee olla vähintään 3,0m suora 2 (h = 3,0 * tan α). 3 0,8 3 Tapaus C kaltevuus α 20 o Piipun yläpään pystysuora vähimmäisetäisyys kattopinnasta määritetään kummallakin lappeella (lappeella 1 = h 1 ja lappeella 2 = h 2 ) lappeen kaltevuudesta riippuen kuvasta A (α 20 o ) tai B (α > 20 o ). Tässä esimerkissä etäisyys on määritetty lappeella 1 kuvasta B (α > 20 o ). Tapaus D Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on enintään 3,0 m, piipun korkeus määräytyy suoran 1 mukaan (piippu 1). Kaava: h 1 + 0,8 + (tan α - 0,2) * X Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on yli 3,0 m, piipun korkeus määräytyy lappeen suuntaisen suoran 2 mukaan (piippu 2). Etäisyys palavatarvikkeisen rakennusosan ja piipun yläreunan välillä tulee kuitenkin olla vähintään 1,5 m (piippu 3). Tapaus E Piipun pituutta määritettäessä tulee ottaa huomioon tuloilman sisäänottoaukot ja tuuletusikkunat siten, ettei savupiipun yläreunan etäisyys niihin ole alle 8 m tai alle 5 m, jos korkeusero on vähintään 3 m. Tapaus F Eräitä erityistapauksia Seinän läpi vietävien piippujen yläpään korkeudet määritetään soveltaen kuvia A-E. Kattoikkunoiden läheisyydessä ei piippua saa sijoittaa kuvan raidoitetulle alueelle (C = 1, 0 m, D = 2,0 m). Yläpään vähimmäisetäisyys palatarvikkeisiin rakenneosiin on kuitenkin oltava kaikissa tapauksissa vähintään 1,5 m.

16 Suomalaisiin koteihin jo 25 vuotta! Härmä Air Oy Köykkärintie 418, Voltti Tilaukset ja tarjoukset: Keskus: Avoinna arkisin 9-16 piippulaskuri.fi Tykkää meistä: #harmaair
