1 Suomalaisiin koteihin jo 25 vuotta UNIQUE HINNASTO Voimassa alkaen Olemme avoinna arkisin 9:00-16:00 Puh UNIQUE valmispiippu Tilaukset ja tarjoukset osoitteeseen: Suunnittele ja hinnoittele ASENNUSOHJE tuote helposti myös netissä: 11/2017 TEHTY SUOMESSA MADE IN FINLAND Sivu 1

2 Onneksi olkoon, sinulla on käsissäsi Suomalainen, avainlippua kantava laatutuote. Haluamme että olet tyytyväinen valintaasi ja siksi toivomme että luet huolellisesti myös nämä asennusohjeet, sillä laadukkaan ja turvallisen kokonaisuuden saat viimeistelemällä asennuksen määriteltyjen ja testattujen ominaisuuksien mukaisesti. YLEISTÄ - Ennen asennusta: Sinulla tulee olla lupa rakennusviranomaiselta. - Olethan tarkastanut toimituksen tuotesisällön ja että se vastaa lähetysluetteloa, eikä tuote ole vaurioitunut kuljetuksessa. Reklamoi asiasta välittömästi tuotteen myyneeseen kauppaliikkeeseen poikkeaman ilmettyä. - Härmä Air ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä, jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Tälläisiä asioita voi olla mm. moduulien jatkoskohdan sijoittuminen ylä/välipohjaeristeen sisään tai tulisijan paloluokan ylittävä kerroin, jossa hormilta vaaditaan korkeampaa paloluokkaa mitä standardissa on määritetty. - Härmä Air tuotteet ovat aina testattu korkeimpaan T600 paloluokkaan, jolloin tuotteemme soveltuvat kaikkiin markkinoilla oleviin tulisijoihin. - Säilytä nämä ohjeet huolellisesti esim. talokirjojen yhteyteen mahdollista myöhempää tarvetta varten. MINNE OTAN YHTEYTTÄ Rakennustekninen tai lupaan liittyen -paikallinen rakennusvalvonta. Tuotereklamaatio: -tuotteen ostopaikka / jälleenmyyjäsi. Tekninen tuki asennukseen liittyen: Itä-Suomi Pohjois-Suomi Länsi-Suomi Etelä-Suomi TAKUU Täytä hormissa oleva tyyppikyltti huolellisesti asennuksen yhteydessä. Tyyppikyltti kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivämäärän. Tyyppikyltti tulee olla samassa huonetilassa tulisijan kanssa. NUOHOUS Teräshormin nuohous voidaan suorittaa normaalisti. Suosittelemme nuohoukseen Nylonharjaa. - Nuohous on suoritettava määräysten mukaisesti: SUOMESSA: Omakotitalot kerran vuodessa ja Vapaa-ajan asunnot 3 vuoden välein. MUUTA TÄRKEÄÄ TIETOA - Asiakkaan on huolehdittava hormille välipohjassa esteetön kulku ja tarkistettavuus lisäeristeen osalta. - Asiakkaan on huolehdittava riittävistä kattoturvatuotteista, huoltosilloista ja lumiesteistä. Härmä Air ei valmista tai toimita kyseisiä tuotteita, eikä siten ota vastuuta niiden asentamisesta. - Yleiset ohjeet savuhormin asennukseen: RakMK E3 / 2007, sekä RIL 245 Pienet savupiiput 2014 (uusi). Sivu 2

3 " Sivu 3

4 Sivu 4 5

5 Sivu 5 " #$%" "#$%#&'$()*+,)--#$'./'0123*456278(9::; <=>?<611@<76 AB23C4<2D577E F0/GHH'.0.I#$I0J/0H%#JGKLM''MMLDN.'OL0:477 P221Q5C7*P2C7Q54C*P2@CQ5E7*P577Q621*P5C7Q6@7*P664Q147 &'()*+)(,-,)(+(.,/.+*0+1-,*2345))554 61)52)(+)(+(52)(+14'772 :477<B2<RQS<8%<9C7747<T17 8' )*02.2(2*+((4*':.+002 >L$'J/LJHLILLJ ;()--,)*74'/-2<=-*4'/)2*2345)) )02.21))0'* )02 8'$/GLJKGJ/LJ ;5,02*2)*449+(7+*7)2/3'#>%-- 9#%%,.0$'J/#K))J #>?"-@ABCD12*7+((211)(+(2/3'E 9#%M,JUV-'.-0J/#K))J AF11, :G'KL/LJHLILLJ <G+0'14.44*H"- I;)5F*0F*4'/202*+((47*+0HJ47)+(+()--,)*3,1)<>=-<#K741-2**2 IG25227'/7+4*0441)74'/-211+HJ441)74'/-2(/2*)002-20'*20>*4'/20 *2345)) ))0'* >325227'/7+4*0441)74'/-211+H 04+(02<>=-3,1+)(L IM4'(+0)12**2H"-3,1+)(L IN17'*+)(,11,H"-F1)--,(04+(21254' <>=-F1)--,(04+( F1,54'1+112L W##X)/)J<JLHG/LJ-0J/#K))J AF11, JNOJJ;;8JN88NPQ6R;I&;SAT8JU YZLVIG0/#'J))J 17%%MGHGKGG.%G/0$'GGH''.M''ML.VHH0JJG.#-)K'JJ#/LLH0//LKGJJG/'HGJJG 17%%MGHGKGG.%G/0$'GGH''.%G[377%%D.)H#<QK#H'MVUI'JJG 17%%MGHGKGG.%G/0$'GGH''.KGG-GJLL./G'J'JJGH#M'K'0..0'JJ# 37%%MGHGKGG.%G/0$'GGH''.-V/0HV'/L.G <:\?+A\\]"N(F;(;:&8&?&+ABBNZF\\?\^+ZA:Q8;?&B(F&;Z"^8\+Z^BB\:< &+0211)(+( #L%.,/.+*0+1-,*2345))554 J4' * P02(92/9)((4-+/' V,-5W0)1214'772 X2)(+14'772 8H61)52)(+BXHY1)52)(+BMHA'/7+252)(+ A'(9+(**)(7+*0,3FF* CH&,/,002)ZHA4)3207,F00W'1'*4:0++0 A'//''*)'(7+*0,3FF* P)*,5407+(321-)*04*-20+/)221).2527*44* 8'7)521'(7+*0,3FF*[HAF11,BOH;) +0,)*FF*52123))(-20+/)221+):)(D--EH$#--\ ;8%]="I% J"##8%ZBCG-IV=##"#[$#\ M6^#%=I#^I^<

6 Unique valmispiippu Koemenetelmät Härmä Air on testannut tuotteensa erilaisin (VTT, TTY, oma testipenkki ja simulointi) testauksin tuotteitaan EN 1859 vaatimusten mukaisesti. Seinänläpiviennissä testauksessa on sovellettu standardin mukaista testiä. Standardin mukaisissa kokeissa hormi on asennettu testinurkkaukseen ja lämpötilaa mitataan useista eri mittapisteistä 800mm korkeassa eristekerroksessa, joissa mittapisteet on asennettu myös hormimoduulien liitoskohtaan. Tuotteelle on tehty poikkeava erikoiskoe seinäläpivientiin, jossa testirakenne on valittu siten, että se kuvaisi vaativinta mahdollista seinä ja yläpohjaeristerakennetta (eristeenä 300mm PIR-eristelevy, sekä 200mm paksu kaasubetoni), jolloin vertailu voitiin suorittaa tuotteelle myös seinä- ja kattoläpiviennissä onnistuneesti. Testisavupiippu Härmä Air Oy:n Unique T600 metallisavupiippu. Sisähormin halkaisija 200mm. Ulkokuoren halkaisija 314mm. Kokeissa kuuman kaasun lämpötila on määritelty standadin mukaisesti 700 C / 6h. Kokeissa hormille suoritettiin standardin mukainen nokipalotestaus 1000 C / 30min. - Eristevahvuus / normaalikoe VTT: 800mm korkea lisäeristevahvuus yläpohjassa. - Eristevahvuus / seinäläpivientikoe TTY: 500mm (300mm PIR eriste ja 200mm kaasubetoni). Unique 150/238 rakenne Varmista paikalliselta rakennustarkastajalta että liitos on alueellasi hyväksytty asennettavaksi testauksen mukaisesti yläpohjan eristeen sisään. Unique 200/314 rakenne Sivu 6

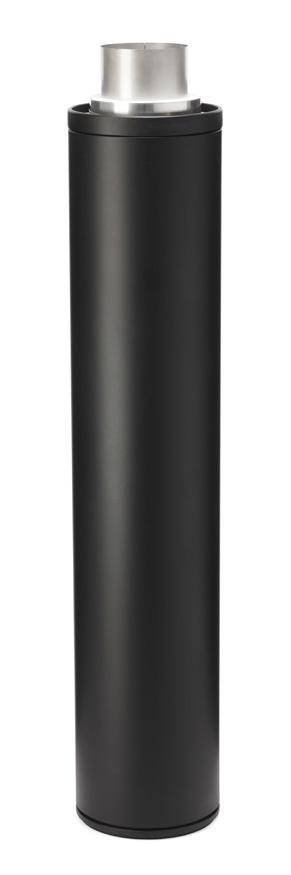

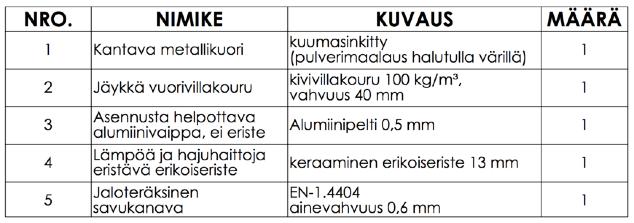

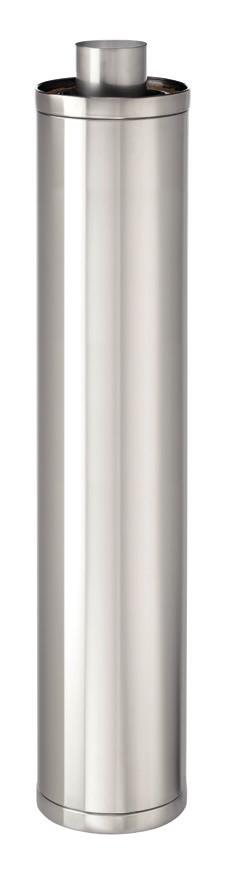

7 UNIQUE Termospullomainen rakenne katkaisee lämmönsiirtymisen, jolloin eristerakenne ei sintraannu. Tuotteeseen saatavilla laaja valikoima kulma- ja haarakappaleita TEKNISET TIEDOT MODUULIEN PITUUDET: 230mm, 540mm, 1170mm SISÄPUTKEN/ULKOKUOREN HALKAISIJAT: 114/250, 150/238, 175/290, 200/314, 250/370, 336/460 mm SISÄPUTKEN MATERIAALI Haponkestävä teräs 0.6 mm PAINO (KOOSTA RIIPPUEN): n kg SOVELTUVUUS Takat, Kiukaat, Kamiinat, Kattilat, Pellettitakat, Grillit yms. 4 5 KÄYTTÖLUOKKA: T600 (testattu 6h koepoltossa +700 C savukaasulämmöillä, sekä 30min. nokipalotesti C) PALOTURVAETÄISYYS: 40mm palavaan materiaaliin (kaikissa ylä-/välipohjavahvuuksissa) HORMIN RAKENNE: 1. haponkestävä sisäputki, 2. keraaminen eriste (hyvä lämmönkestävyys), 3. heijastava ja eristettä suojaava pinta, 4. mineraalivilla (hyvä lämmöneristävyys), 5. ulkokuori LISÄERISTYS LÄPIVIENNEISSÄ: Keraaminen / alumiinipintainen eriste, jonka ansiosta läpivienti saadaan huippu turvalliseksi ja tiiviiksi. LISÄERISTEEN KORKEUS: 1 -kerroksisessa asunnossa : Vakiona 800 mm 2 -kerroksisessa asunnossa : Vakiona 400mm ja 800mm STANDARDIN TUNNUS: T600-N1-D/W-Vm-L50060-G MUUT OMINAISUUDET (Koko 150/238 Helmikuu 2017 jälkeen) Termospullomainen eristerakenne ei sintraannu kovissakaan lämpötiloissa. Saatavilla laaja valikoima erilaisia sivuttais-siirtoja ja haarakappaleita Pontattu eristerakenne on paloturvallinen myös jatkoskohdista. Hormin pyöreä ja sileä pinta = vähemmän kitkaa, lisää vetoa. MAKSIMI PIIPUN KORKEUS: 35 m MAKSIMI KORKEUS VESIKATOLLA ILMAN TUENTAA: 3,5 m MAKSIMI KORKEUS ENSIMMÄISEN TUEN ALAPUOLELLA: 6m MAKSIMI KORKEUS OMAN PAINONSA VARASSA: 6m SINTRAANTUMATON ERISTERAKENNE: Kyllä VOIDAAN KOTELOIDA: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) SEINÄN LÄPIVIENNIT: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) P O LT TO KO K E E N M I T TAU S T U LO K S E T OHJAUSLÄMPÖTILA 700 C YLÄ/VÄLIPOHJAN ERISTEVAHVUUS 800MM 80 UNIQUE PIIPPUJEN POLTTOKOETULOKSET: 60 TAKKAPIIPPU KIUASPIIPPU KATTILAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA 40 KAMIINAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA Sivu h 2h 3h 4h 5h 6h

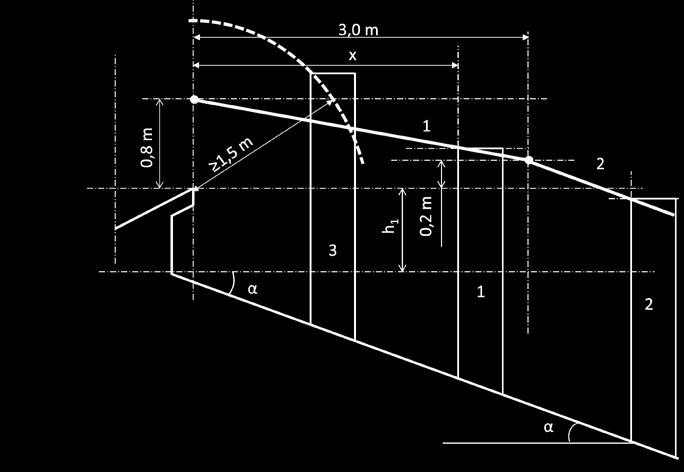

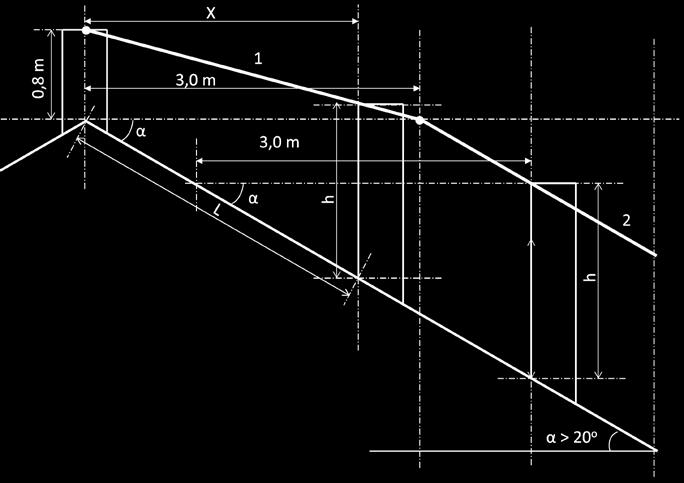

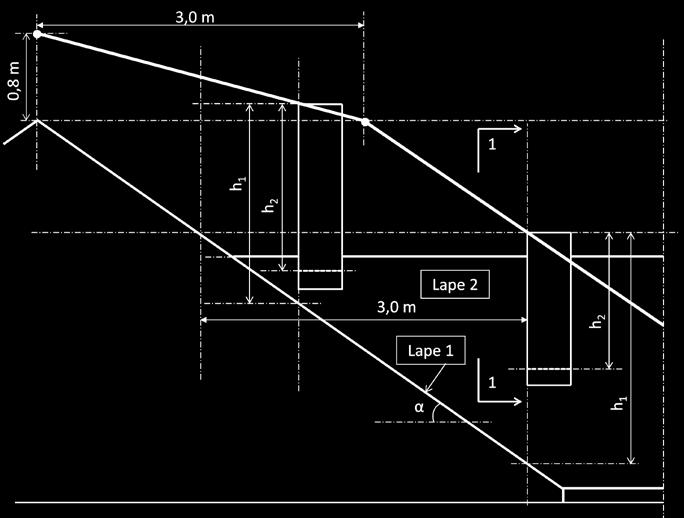

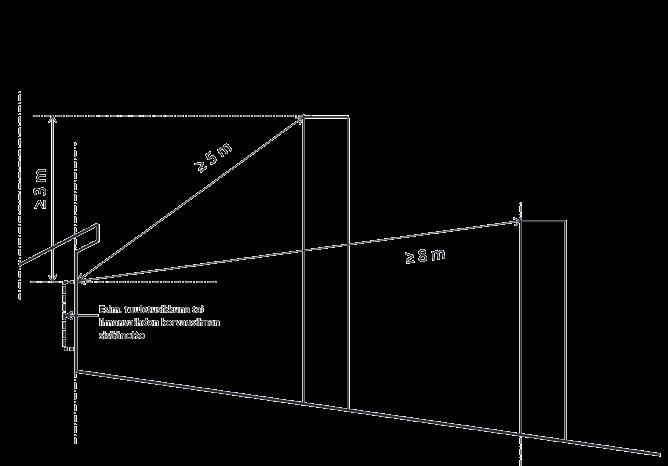

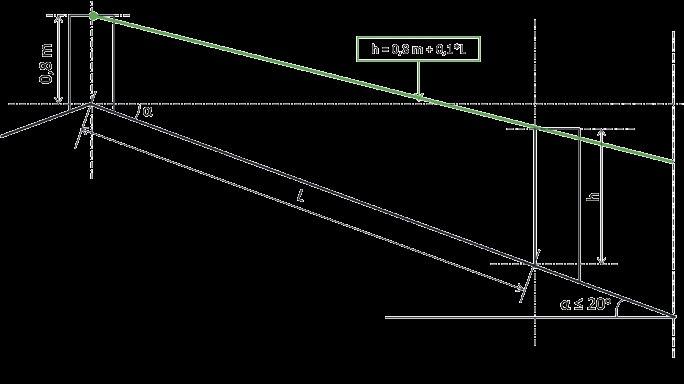

8 Tapaus A kaltevuus" 20 o Tapaus B kaltevuus" > 20 o Vesikaton harjalla on savupiipun pään ja Vesikaton harjalla on savupiipun katteen välinenpienin etäisyys piipun juuresta pään ja katteen välinen pienin mitattuna vähintään 0,8 m. Tavanomaisilla etäisyys piipun juuresta kattokaltevuuksilla lappeella olevansavupiipun mitattuna vähintään 0,8m korkeuteen lisätään 0,1 m jokaista lapemetriä (RakMK E3 (2007). Kun piipun harjanpuoleisen reunan kohden harjalta laskettuna (RakMK E3 (2007)). yläpään etäisyys harjasta on enintään 3,0m, yläpään Tavanomaisena kattokaltevuutena pidetään korkeusasema määräytyy suoran 1 mukaan. enintään 20 o :n kaltevuutta. Kaava: 0,8 h = 0,8 + (tan "- ) * ""#$ 3 0,8 3 h = 0,8 + (sin " "- * cos " ) * # Kun piipun harjanpuoleisen reunan yläpään etäisyys harjasta on yli 3,0m, piipun yläpään etureunan vaakaetäisyys kattopinnasta tulee olla vähintään 3,0m suora 2 (h = 3,0 * tan " ). Tapaus C kaltevuus" 20 o Piipun yläpään pystysuora vähimmäisetäisyys kattopinnasta määritetään kummallakin lappeella (lappeella 1 = h 1 ja lappeella 2 = h 2 ) lappeen kaltevuudesta riippuen kuvasta A (" 20 o ) tai B ( > 20 o ). Tässä esimerkissä etäisyys on määritetty lappeella 1 kuvasta B #"> 20 o ). Tapaus D Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on enintään 3,0 m, piipun korkeus määräytyy suoran 1 mukaan (piippu 1). Kaava: h 1 + 0,8 + (tan " "- 0,2) * Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on yli 3,0 m, piipun korkeus määräytyy lappeen suuntaisen suoran 2 mukaan (piippu 2). Etäisyys palavatarvikkeisen rakennusosan ja piipun yläreunan välillä tulee kuitenkin olla vähintään 1,5 m (piippu 3). Tapaus E Piipun pituutta määritettäessä tulee ottaa huomioon tuloilman sisäänottoaukot ja tuuletusikkunat siten, ettei savupiipun yläreunan etäisyys niihin ole alle 8 m tai alle 5 m, jos korkeusero on vähintään 3 m. Tapaus F Eräitä erityistapauksia Seinän läpi vietävien piippujen yläpään korkeudet määritetään soveltaen kuvia AE. Kattoikkunoiden läheisyydessä ei piippua saa sijoittaa kuvan raidoitetulle alueelle (C = 1, 0 m, D = 2,0 m). Yläpään vähimmäisetäisyys palatarvikkeisiin rakenneosiin on kuitenkin oltava kaikissa tapauksissa vähintään 1,5 m. Sivu 8

9 Mitoitus ja tuennat Yleistä Härmä Air hormeja voidaan asentaa jopa 35m korkuisia kokonaisuuksia. Vaakaviennit ja sivuttais-siirrot Hormi on tuettava vaaka ja sivuttais siirroissa vähintään 3.5m välein. Suositeltavaa on että kaikkiin sivuttais siirtoihin asennetaan kuitenin vähintään kannatinpanta, jolla kulmiin kohdistuvaa vääntörasitusta pienennetään. Seinä ja kattoläpiviennit tukevat myös hormia. Ulkoseinäasennukset Ulkoseinäasennuksissa hormi tuetaan vähintään ensimmäisen 6m kohdalla, jonka jälkeen tuenta tehdään 3.5m välein. Tuentaan on olemassa eri tyyppisiä ratkaisuja. Mikäli kyseessä on seinäjalusta, on tuenta huomioitava myös pystysuuntaisesti kannattelemaan hormin painon kohdistumista jalustalle. Kiuashormiasennusten tuenta Kiuashormeissa suositeltavaa on että vähintään yli 4m korkuiset hormit kannatellaan rakenteisiin, jolloin eristämättömälle liitosputkelle tuleva rasitus vähenee. Huomioitavaa on että liitosputken jäykkyys heikkenee lämmetessään riittävän kuumaksi. Tästä syystä kannatus on syytä tehdä myös lyhyemmille hormipituuksille. Vesikaton yläpuolella Vesikaton yläpuolella hormi voi olla max. 3.5m ilman tuentaa. Korkeammat hormit on mahdollista tukea esim. harustuennalla ja tuenta on tehtävä aina 3.5m välein. Etäisyydet ilmastointikanavasta (sisäänottava) Hormin tulee ulottua vähintään 6m etäisyydelle tuloilmahormista. Hormin pituuden määrittäminen vesikatolla Perinteisessä katossa hormin pituus määräytyy siten, että alle metrin etäisyydellä harjasta hormin tulee ulottua 800mm harjapiikin yläpuolelle. Mikäli hormin etäisyys harjasta kasvaa, tulee hormipituuteen 100mm jokaista metriä kohden. Eli 2m etäisyydellä olevan hormin korkeus on 900mm kattopinnasta jne. Huom Katso tarkemmat ohjeet mitoituskaaviosta jossa on esitetty eri tyyppisten kattojen mitoitusohjeet. Nuhous Mikäli hormin pituus ylittää yli 1.5m vesikatolla, on hormille rakennettava huoltotaso ja mahdollisesti huoltotikkaat hormin nuohoukseen. Mikäli kohteessa on seinäasennus ja hormi kulkee räystään ohi, voidaan hormi nuohota alapuolisen haarakappaleen puhdistusluukusta ylöspäin. Sivu 9

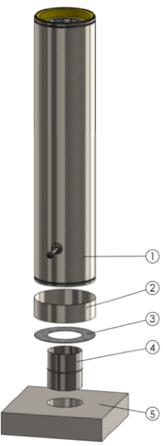

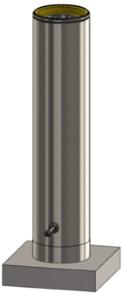

10 TAKKA JA KAMIINA LIITOKSET TULISIJALIITOSPAKETTI 1. Moduuli (suoramoduuli tai savupeltimoduuli) 2. Peitemansetti (umpinainen tai reikäkuvioitu) 3. Tuki/pohjalevy 4. Muuntadapteri, jatkoyhde tai liitoskappale 5. Tulisijaliitos (takka tai kamiina) ASENNUS TULISIJAAN Tulisijoissa on hormiliitokseen suunniteltu lähtökappale. Hormi voi mennä tulisijasta riippuen lähtökappaleen päälle tai lähtökappaleen sisään. Hormimoduulin liitoskappale on vakiona 80mm korkea, joka tulee lyhentää tai jatkaa tarvittaessa oikean pituiseksi. Varaavissa takoissa hormi asennetaan vastaamaan tulisijan kantta. Kamiinoissa saattaa olla lähtökappaleen ympärillä ilmakiertosäleikkö, jolloin takan luovuttama lämpö pääsee kulkeutumaan huonetilaan. Tätä säleikköä ei saa sulkea hormimoduulilla, jolloin lähtö tulee moduuli tulee jättää kannen pinnasta hieman auki, jolloin ilma pääsee kiertämään. Valikoimassamme on ilmaritilällä varustettuja peitemansettia, joka voidaan laskea vastaamaan kantta, jolloin liitoksesta saadaan siisti. MODUULIEN LIITTÄMINEN Moduulit liitetään toisiinsa kiinnityspannalla. Kiinnityspanta lukitsee moduulit ja tekee tuotteesta tukevan. Pantakiinnityksen ansiosta tuulikuorman kesto on huippuluokkaa ja hormin voi asentaa roikkumaan jopa oman painonsa varaan 6m korkuisesti. Hormiliitoksessa koiraspää tulee aina alaspäin ja vastaavasti naaraspää on ylöspäin, kuten kuvassa. Näin mm. mahdollinen kondenssivesi tai sadevesi ei pääse valumaan eristeisiin. HUOM Vesikaton yläpuoliset liitokset tulee tiivistää aina elastisella liimamassalla. Massa asennetaan ulkokuoren poikittais-sauman väliin / kiinnityspannan alle. Tällä varmistetaan että sadevesi ei pääse valumaan jatkoskohdasta eristerakenteeseen. Sivu

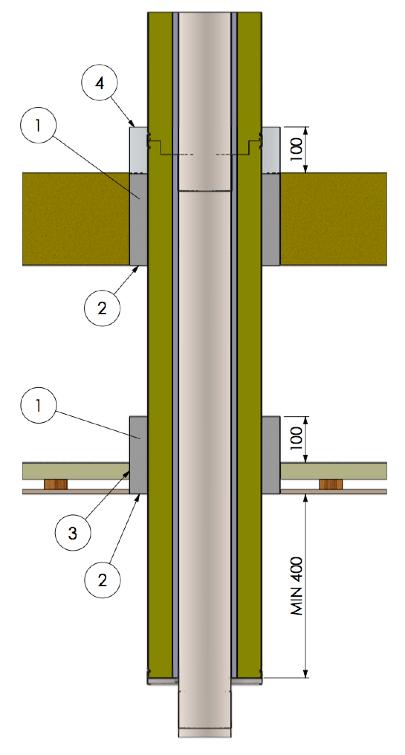

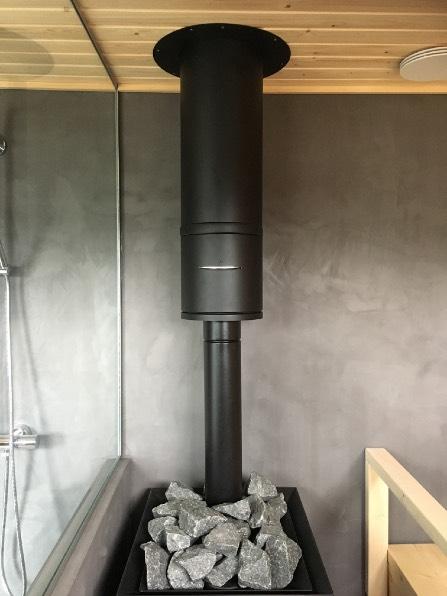

11 Kiuaspiipun liitokset Kiuaspiipun eristämätön putki voidaan lyhentää kohteen mittavaatimusten mukaisesti. Eristettyä moduulia tulee ulottua katosta alaspäin vähintään 400mm korkuisesti. Eristämättömän putken suojaetäisyys palavaan materiaaliin on sivu-suunnassa 500mm. Eristämättömän putken suojaetäisyys voidaan puolittaa 1mm teräslevyllä, jolloin seinän väliin jää 30mm ilmarako. Etäisyys voidaan pienentää neljäsosaan käyttämällä kahta 1mm teräslevyä joiden välissä 30mm ilmarako. Eristetyn moduulin ja eristämättömän liitosputken välissä tulee olla aina tuki / pohjalevy. Pohjalevyllä varmistetaan että eristeet eivät pääse valumaan alaspäin. Liitos tulee asentaa siten, että eristämätön moduuli pysähtyy pohjalevyn kohtaan, jolloin liitosputki painaa pohjalavyä ja varmistaa että pohjalevy ei pääse valumaan alaspäin. Sivu 11

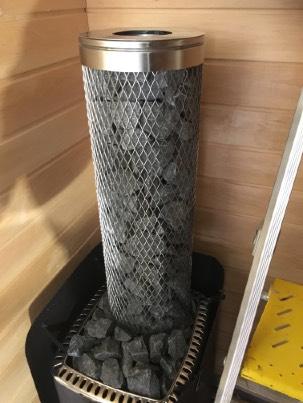

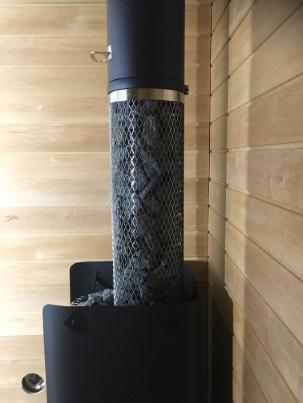

12 Höyrymoduulin asennus Höyrymoduulin yläosaan tulee asentaa metallilevy, Levyn tarkoituksena on estää höyryn nousu hormin eristeisiin ja näin estää eristeiden tarpeeton kostuminen saunottaessa. Asenna sisäputkien liitoksiin palomassa, kuten muihinkin hormiliitoksiin. Asenna eristetty hormimoduuli verkon päälle kiinnityspannalla. Huomioi että eristettyä moduulia tulee olla vähintään 400mm katon alapuoella. Varmista vielä suojaetäisyydet palavaan materiaaliin ja asenna tarvittaessa kohteeseen suojalevyt, mikäli suojaetäisyydet eivät täyty. Lyhennä sisäputki oikeaan korkeuteen ja tarkista suojaetäisyydet seinään. Sisäptken ulkovaipasta 500mm. Etäisyys voidaan puolittaa 1mm suojalevyllä, jolloin seinän väliin jää 30mm ilmarako. Etäisyys voidaan pienentää neljäsosaan käyttämällä kahta 1mm suojalevyä joiden välissä 30mm ilmarako. Lyhennä verkko oikeaan korkeuteen. Verkon ja sisäputken yläreuna tulee olla samassa tasossa. Verkko lyhennetään alaosasta, jolloin verkkon alaosa jää kiukaan kivitilaan piiloon. Verkko tulee olla katosta vähintään 400mm etäisyydellä. Asenna höyrymoduuliin kivet keskeisesti sisäputkeen nähden. Täytä verkko tasaisesti ja ilmavasti. Liian tiivis kivetys pidentää lämmitysaikaa. Täytä verkko mahdollisimman täyteen. Kivet saattavat laskea muutamia senttejä saunottaessa / ajan kuluessa. Sivu 12

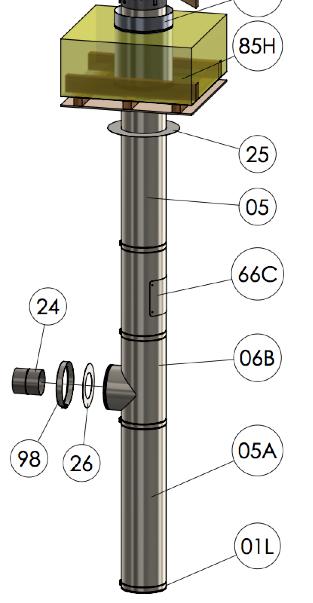

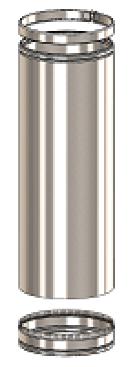

13 TULISIJAN TAKAA TAI SIVUSTA LÄHTEVÄT LIITOKSET (RAKENNUKSEN SISÄLLÄ) Alaliitos tulisijan takaa tai sivusta. Hormin huonejalusta ja haara asennetaan palamattomalle pohjalle. Hormi voidaan tarvittaessa kiinnittää pultilla jalustan sisäosasta lattiaan. Mikäli haaran korkeus on tulisialiitokseen nähden liian korkea, tulee tulisijaa korottaa oikeaan korkeuteen. Haarakappaleessa tai yläpuolelle tulevassa puhdistusluukkumoduulissa on puhdustusluukku, josta vaaka ja pystyosuus voidaan nuohota. Mikäli haarassa ei ole puhdistusluukkua, voidaan haara osa nuohota tulisijan puhdistusluukun kautta. Taka tai sivuliitos tulisijan keskeltä tai yläkulmasta Asennustapa on vastaava kuin alaliitoksella. 05A - säädettävä jalusta Säädettävä jalusta lyhennetään tarvittavaan korkeuteen. Moduuli leikataan alaosasta ja lisätään säätökappale, joka limittyy pannattomasti. Säätökappaleen toisessa päässä on pantakiinnitykseen ura, jolla se voidaan liittää jalustaan. Tuennat Välipohjat tukevat piippua, jolloin varsinaista tuentaa tarvitaan mikäli hormi ylittää huonetilassa yli 6m korkeuden. Kannatinpannalla voidaan tukea piippu niin sivu kuin pystysuunnassa. Vesikaton yläpuolella hormi voi olla maksimissaan 3.5m ilman tuentaa. Sivu 13

14 Suoran katon läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste. VINKKI: Kuminen höyrynsuluntiiviste voidaan asentaa etukäteen, jolloin lisäeriste työnnetään piipun kanssa kumin läpi kokonaisena pakettina. Aluskatetiiviste tulee aluskatteeseen normaalisti. Varmista että tuulettuvaan osuuteen ei pääse roskia -myös puhallusvillan asennuksen yhteydessä Eriste voidaan tuoda SPU eristeiden läpi ja asentaa uretaanivaahto Härmä Air alumiinipintaisen eristeen ja SPU eristeen väliin, höyrysulun tiivisteeksi. Lisäeriste on esikiristetty tehtaalla tiiviiksi, jolloin eristeen ja piipun väliin ei tarvita erillistä tiivistettä. Viistokaton läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste ja aluskatetiiviste. Sivu 14

15 Saunan alaslaskettu katto Saunan alaslasketussa kattorakenteissa läpäistään saunahuoneen esim. SPU eristys, jonka jälkeen tulee tuulettuva tila ja yläpuolella rakennuksen varsinaiset ylä tai välipohjaeristeet. Mikäli 800mm korkuinen eristekapseli ei ylety täysin rakenteiden läpi, voidaan ilmakanavaholkkia jatkaa erikseen tilattavalla jatkokappaleella tai kuvan mukaisesti kahdella erillisellä eristeellä Saunan kattojen läpiviennit: Sivu 15 Asenna lisäeriste rakenteiden (myös paneelin) läpi ja teippaa alumiiniteipillä läpivienti tiiviiksi eristeen alumiinipintaiseen ulkokuoreen. Peitelevy viimeistelee läpiviennin.

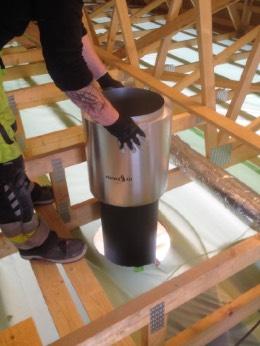

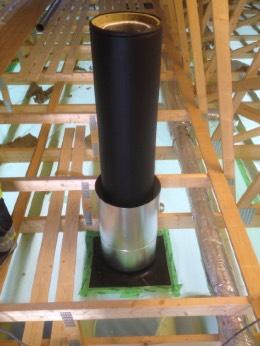

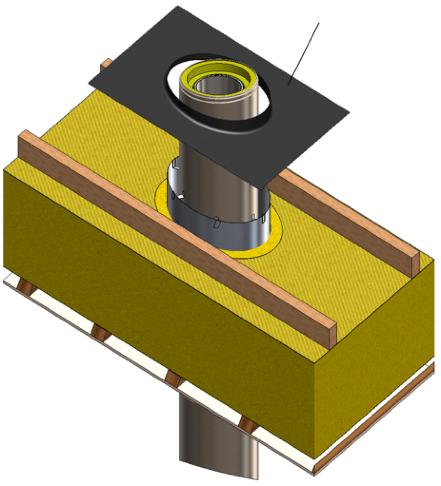

16 LISÄERISTEEN JA HÖYRYSULUN ASENNUS VÄLIKATTOON Työnnä lisäeriste hormimoduulin päälle. Sisällä oleva asennuskapseli liukuu ulos. Eriste on tiivis hormimoduulia vasten, joten eristeen tiivistämiseen ei tarvita teippiä tms. Työnnä lisäeriste höyrysulkumuovin ja kattorakenteen (paneelin) läpi, siten että eriste on muutaman millin paneelin alapuolella. Huom. Peitelevy peittää läpiviedyn eristeen. Asenna toinen 400mm korkea alumiininen holkki eristysosuuden päälle ja teippaa tai ruuvaa se kiinni toisiinsa. Varmista että lisäeristeen ilmaraossa ei ole roskia, eikä sinne pääse puhellusvillaa eristystöiden aikana. Ilmarako on suojattava, mikäli puhallusvillojen asennus suoritetaan hormiasennuksen jälkeen. Kiinnitä tyhjän holkin ja moduulin väliin tukipalat, joilla varmistetaan että eristeen alumiiniosuus ei pääse puristumaan ja ilmatuuletus säilyy. Kiinnitä höyrysulkutiiviste höyrysulkumuoviin sinisella tiivistysteipillä. Muista että kumitiivisteen kaulus tulee olla ylöspäin. Tukipalat Alumiinikuori 400mm (tuulettuva osuus) Eristetty osuus 400mm > lyhennetään 300mm korkuiseksi Höyrysulkutiiviste Varmista että tuulettuvaan osuuteen ei pääse roskia -myös puhallusvillan asennuksen yhteydessä HUOM Tiivisteen kiinnitys voidaan varmistaa liimamassalla höyrynsulkuun ALUSKATETIIVISTEEN ASENNUS Leikkaa aluskatteeseen reikä. Asenna esileikattu kumitiiviste hormimoduulin päälle. Asenna moduuli paikalleen ja nosta tiiviste kattopintaa ja aluskatetta vasten. Teippaa sinisellä tiivistysteipillä huolellisesti aluskatetiiviste paikalleen. HUOM tiivisteen kaulus tulee olla ylöspäin. Huolehdi että tiivisteeseen ei jää pusseja, jonne mahdollinen vesi voisi kerääntyä. Sivu 16 Vinkki: Voit myös teipata aluskatetiivisteen vesikaton puolelta. Tällöin kumitiivistettä voidaan leikata ulkoreunoilta pienemmäksi. Näin tiiviste on helpompi teipata aluskatteeseen.

17 ALUSKATETIIVISTEEN ASENNUS (perinteisin tapa) Voit asentaa aluskatetiivisteen yläkautta tai alakautta. Varmista aina asennuksessa että hormia vasten oleva tiivisteen kaulus on ylöspäin, näin varmistat että mahdollinen vesi ei keräännyt pussiin, vaan valuu tiivisteen yli luonnollsesti. Teknistä tietoa: Aluskatetiivisteen ja höyrysulkutiivisteen lämmönkesto 120 C. Eristetyn hormin maksimi pintalämpötila ei ylitä T600 luokassa yli 80 C tuulettuvalta osalta. Lisäeristeen pintaa vasten oleva palava materiaali ei ylitä T600 luokassa yli 85 C lämpötilaa. Näin ollen kumin käyttö hormia vasten on sallittua. HUOM Tiivisteen kiinnitys voidaan varmistaa liimamassalla aluskatteeseen. Sivu 17

18 YLÖSNOSTETUN KATON ALUSKATETIIVISTEEN ASENNUS Voit asentaa aluskatetiivisteen yläkautta tai alakautta. Varmista aina asennuksessa että hormia vasten oleva tiivisteen kaulus on ylöspäin, näin varmistat että mahdollinen vesi ei keräännyt pussiin, vaan valuu tiivisteen yli luonnollsesti. Tuo lisäeristepaketti koko rakenteen läpi vesikatolle asti jos mahdollista. Täytä lisäeristeen ja kattoeristeen välinen tyhjä tila eristeellä tai palouretaanilla. Venytä aluskatetiiviste lisäeristeen yli ja teippaa reunat aluskatteeseen. Mikäli asennat vesikatolle Härmä Air peltisen läpivientisarjan, voit leikata kattoon reilusti isomman aukon (mittaa peltisarjan leveys ja arvioi oikea reiän koko), jolloin aluskatetiivisteen asentaminen on entistä helpompaa. Peitä leikattu reikä peltisellä läpivientisarjalla. Vinkki: Voit myös teipata aluskatetiivisteen vesikaton puolelta. Tällöin kumitiivistettä voidaan leikata ulkoreunoilta pienemmäksi. Näin tiiviste on helpompi teipata aluskatteeseen. Teknistä tietoa: Aluskatetiivisteen lämmönkesto 120 C Hormin maksimi pintalämpötila ei ylitä yli T600 luokassa yli 80 C, jolloin aluskatetiivisteen käyttö on sallittua. VINKKI Ylösnostetun katon läpiviennin voi toteuttaa myös koteloon. Kotelossa tulee noudattaa suojaetäisyyksiä ja suosittelemme kotelon rakentamista palamattomasta rakennusmateriaalista. kotelon sisään asennetaan lisäeriste normaalisti. Eristeen ja kotelon välin voi tiivistää esim. palouretaanilla. Sivu 18

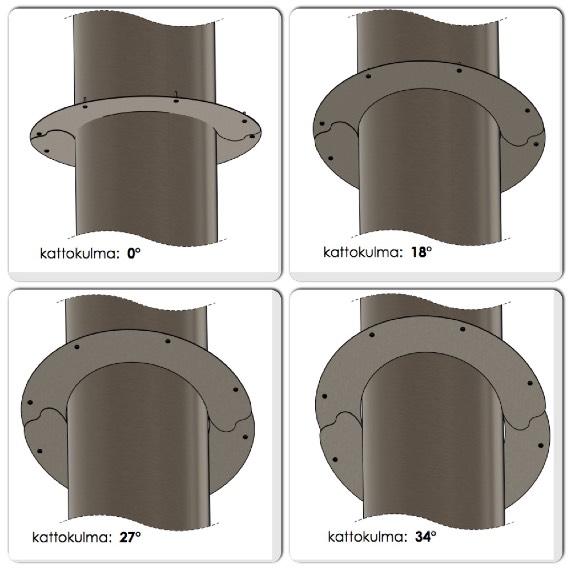

19 ALAKATON, LATTIAN JA SEINIEN PEITELEVYN ASENNUS HUOMIOI NÄMÄ TÄRKEÄT ASIAT ENNEN ASENNUKSEN ALOITTAMISTA - Peitelevyn kulmaa voi säätää 0-34 kattokaltevuuksiin. - Peitelevy kiinnitetään kattopintaan joko ruuveilla tai liimalla. - Peitelevyn ja hormin välinen sauma voidaan tiivistää esim. saniteettisilikonilla. - Peitelevyllä voidaan peittää alakattojen, lattian ja seinänläpiviennit. PEITELEVYN ASENNUS Peitelevyn lamellit asennetaan molemmilta puolilta ristiin, jolloin ne näyttävät päälekkäin ollessaan samanlaiselta. Valikoimassamme on myös suoran katon peitelevyjä. Levy on asennettava moduuliin ennen moduulien kiinnitystä. PEITELEVYN ASENNUS ERI KATTOKALTEVUUKSIIN Mikäli kattokaltevuus on jyrkempi kuin 34, voidaan levyn reunoja hioa hieman suuremmaksi, että peitelevy saadaan istumaan kattokaltevuuteen sopimaksi. Sivu 19

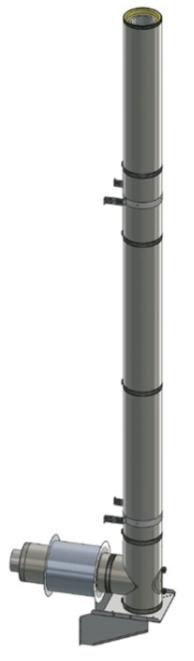

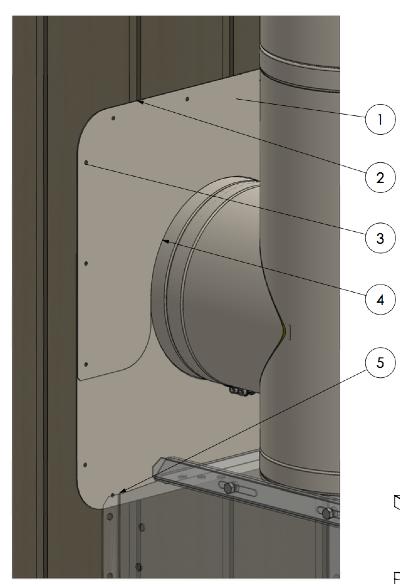

20 TULISIJAN TAKAA TAI SIVUSTA LÄHTEVÄT LIITOKSET (RAKENNUKSEN ULKONA), SEKÄ SEINÄLÄPIVIENNIT Seinänläpivienti anturan päältä ja räystään ohi asennettuna. Hormi asennetaan hyvin tehdyn, liikkumattoman perustuksen päälle. Hormi kiinnitetään pulteilla jalustasta kiinni perustukseen. Korkeuden säätö tapahtuu jalustan ja haaran välillä olevalla moduulilla joka on eristämätön ulkokuori. Haarakappaleessa pohjassa on laippa, jolloin tuhka ei valu jalustaan. Haarakappaleessa tai yläpuolelle tulevassa puhdistusluukkumoduulissa on puhdustusluukku, josta vaaka ja pystyosuus voidaan nuohota. Hormin seinäläpivienti eristetään ohjeiden mukaisesti ja eriste peitetään peitelevyillä tarvittaessa sekä sisä että ulkopuolelta. Seinänläpivienti seinäkiinnitysjalustalla Hormi kiinniteään seinäjalustalla tukevasti sienärakenteeseen kiinni. Seinärakenne tulee vahvistaa asianmukaisesti kestämään hormin tuenta. Hormin moduulit ja jalusta voi olla säädettävä tai valmiiksi mittaan tilattu. Hormissa tulee olla haaraosassa, haaran yläpuolisessa moduulissa tai haaran pohjassa puhdistusluukku. Hormin seinäläpivienti eristetään ohjeiden mukaisesti ja eriste peitetään peitelevyillä tarvittaessa sekä sisä että ulkopuolelta. Seinätuennat Seinätuentaan voidaan käyttää joko haarustuentaa, kannatinpantaa tai räystääseen kiinnitettävää tuentaa. Ensimmäinen tuenta tulee olla viimeistään 6m kohdalla ja tämän jälkeen tuenta tulee tehdä vähintään 3.5m välein. Vesikaton yläpuolella hormi voi olla maksimissaan 3.5m ilman tuentaa. Räystästuenta tukee hormia, mutta ei kannattele sen painoa. Räystään läpivienti tukee myös hormia. Seinänläpivienti - vakio seinänläpiviennillä / 40mm Rakenne soveltuvainen perinteisiin eristerakenteisiin seiniin, joiden maksimi vahvuus on 300mm. Vahvemmille ja PIR, SPU seinärakenteille käytössämme on Hybridieriste. Sivu 20

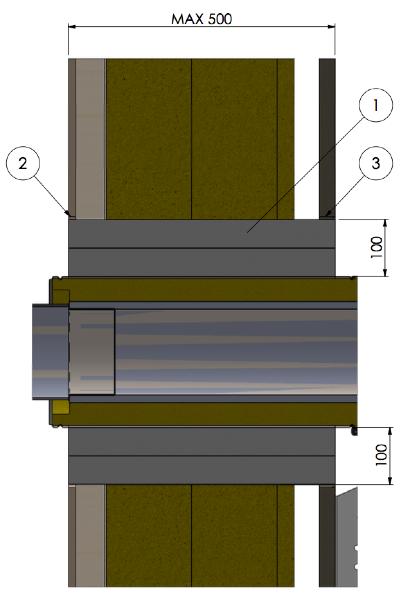

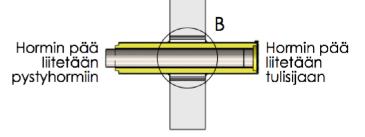

21 Seinänläpivienti hybridieristeellä - 100mm Max 500mm vahvoihin seinäläpivienteihin, joissa esim. PIR tai muu tiivis eristysmateriaali. Tuotteesta tehty erillinen TTY:n testaus 300mm PIR + 200mm Siporex läpiviennille (yht. 500mm). Eristeen asennustapa on kaikilla seinärakenteilla samanlainen. Eriste tuodaan kauttaaltaan seinärakenteiden läpi. Alumiinipintaiseen eristeeseen voidaan teipata ja tiivistää seinärakenteen materiaalit höyrytiiviiksi. Sivu 21

22 Vesikaton pellityssarja kattokaltevuuteen Vaihtoehtoinen pellityssarja 0-10 kattokaltevuuteen / huopakatolle Helman siivekkeiden kulmaa säätämällä pellitys saadaan istumaan eri korkuisiin profiileihin. Huopakatolla helmat leikataan suoraksi. Sivu 22

23 Asennus konesauma -ja konesaumajäljitelmäkattoon Aseta jatkokset aina siten että vesi juoksee jatkosten yli Kiinnitä rikkisuoja (hormin päätekappale) aina palomassalla sisäputkeen, kuten moduulien jatkokset. Rikkisuoja elää pystysuunnassa lämmön vaikutuksesta, jolloin sitä ei saa kiinnittää ruuveilla sivusuunnasta. Rikkisuoja pitää myös alemmat osat paikoillaan. Verhousputki ja piippumoduuli tulee olla samaan korkeuteen lyhennetty. Myrskykauluksella estetään veden valuminen juurikartioon. Juurikartio leikataan tarvittaessa kattokaltevuuteen sopivaksi. Jyrkälle katolle takareunasta ja loivalle katolle etureunasta. Konesaumakaton saumalle leikataan ura pellityksen etureunaan Asenna liima konesaumakaton kiskon alle. Liimalla estetään mahdollisen veden sivusuuntainen siirtyminen. Kiinnitä kiskot tiivisteellisillä ruuveilla kattoon. Superloni tiivisteet kiinnitetään etureunaan, sekä molemmille sivuille kiskojen ulkopuolelle, jolla estetään myös veden tuiskulumen eteneminen. Konesaumakatossa harjakappale tulee hankkia erikseen Sivu 23

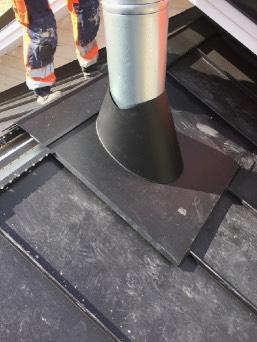

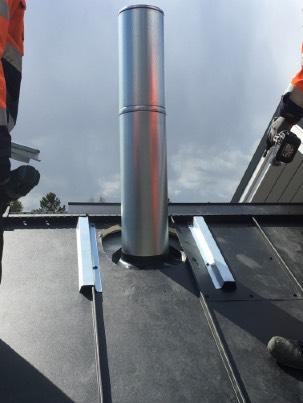

24 Peltisarjan asennus konesaumakattoon Leikkaa kattoon hormia isompi reikä, jolloin voit tiivistää mahdollisesti aluskatteen yläkautta. Asenna konesaumakattoon asennuskiskot tai kestopuu rimat kattoon. Laita liimamassa tiivisteen alle, jolloin veden sivuttais suuntainen valuminen estyy. Kiinnitä kiskot kattoon sopivilla ruuveilla. Asenna pellityksen molemmille sivuille ja alareunaan vanutiiviste. Tiiviste estää tuiskulumen ja roskien kertymisen pellityksen alle. Asenna juurilevy paikoilleen. Juurilevyn tai jatkolevun tulisi mennä harjapellin alapuolelle. Perinteisessä konesaumakatossa juuri voidaan kantata katon yli tai hankkia harjakappale erikseen. Leikkaa peltisarjan etuosaan / konesaumakohtaan lovi. Ruuvaa pellitys asennuskiskoihin kiinni tiivisteellisillä kattoruuveilla. Asenna myrskukaulus juuriosan päälle. Mikäli sarja tulee lähelle harjaa, voidaan harjapeltiä muotoilla, että pellitys mahtuu harjapellin alle. Lyhennä hormi tai verhousputki oikeaan mittaan. Asenna verhousputki myrskykauluksen päälle. Sivu 24 Kiinnitä rikkisuoja palomassalla sisäputkeen. Rikkisuojaa ei saa ruuvata kiinni verhousputkeen tai hormiin. Rikkisuojan tulee päästä nousemaan ja laskemaan hormin lämmetessä. Pellityssarjan asennus on valmis.

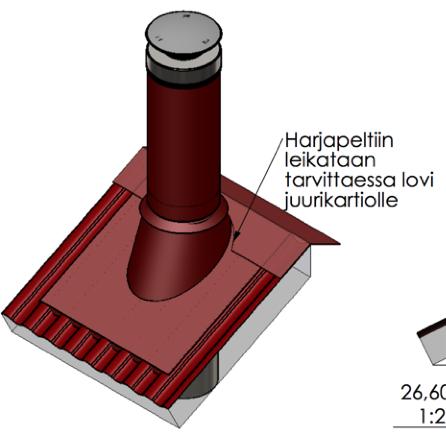

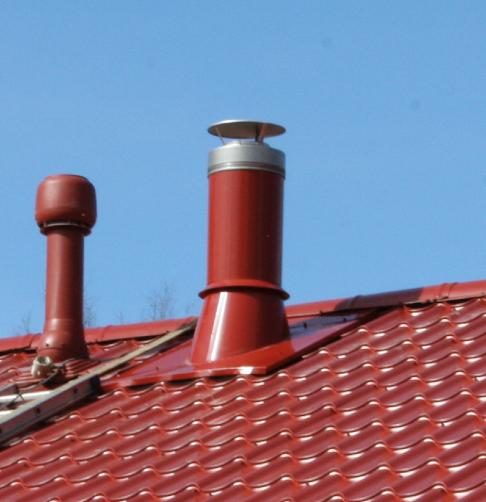

25 Kattoläpivienti eri kattoprofiileissa Palahuopakatossa pellityksen yläreuna asennetaan huovan alle ja alaosa huovan päälle. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Tiilikatossa pellityksen yläreuna asennetaan joko tiilen tai harjatiilen alle ja alaosa tiilen päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon tiivisteellisillä ruuveilla. Peltikatossa pellityksen yläreuna asennetaan harjapellin alle ja alaosa pellin päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon tiivisteellisillä ruuveilla. Huopakatossa pellitys asennetaan suoraa huovan päälle, jolloin reunojen päälle hitsataan huopakaistaleet tai kahden alushuovan ja pintahuovan väliin. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Jos pellitys tulee lähelle harjapeltiä tai tiiltä, voidaan harjakappaletta loveta että pellitys mahtuu harjakappaleen alle. Vastaavasti jos pituus ei riitä, jatketaan pellitystä jatkolevyillä, kunnes etäisyys on riittävä. Rikkisuoja, eli moduulin päätekappale kiinnitetään aina palomassalla sisäputkeen. Päätekappaletta ei saa ruuvata pellityksen verhousputkeen tai moduulin pintapeltiin kiinni. Hatun täytyy päästä elämään lämpölaajenemisen myötä, jolloin sisäputki nostaa ja laskee hattua. Sivu 25

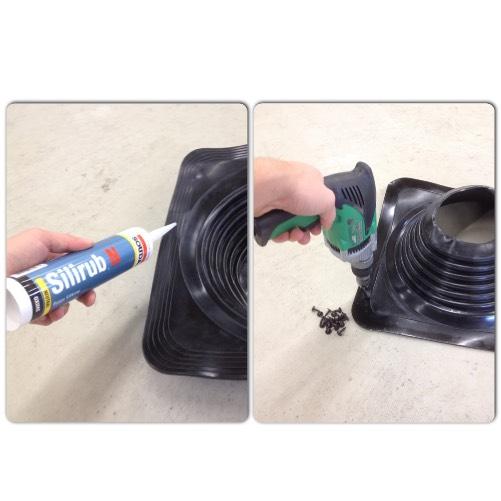

26 Pyramidimallisen kattitiivisteen asennus Kumitiivisteitä on kahta kokoa, riippuen hormin ulkohalkaisijasta. Esim. ECO AIR paketissa on vakiona pienempi pyramiditiiviste Tiivistepaketti pitää sisällään pyramidikumin ja klemmarin. Ruuvit ja liimamassa hankitaan erikseen. 3. Pienemmän tiivisteen juuriosan leveys on 42cm. 4. Suuremman tiivisteen juuriosan leveys on 62cm. 5. Tiivisteen malli on pyramidimainen, josta voidaan leikata renkaita pois hormin halkaisijaan sopivaksi. 6. Tiiviste leikataan pienemmäksi kuin hormin ulkohalkaisija, jolloin se venytetään hormin kuoren päälle tiiviisti ja siten, että tiivisteen kaulus jää ylöspäin, jolloin vesi pääsee valumaan alas. 7. Juuriosassa on kumin sisään intekroitu alumiininen levy, jolloin juuriosaa voidaan muotoilla kattoprofiilin mukaiseksi. KONESAUMAKATTO Konesaumakatoissa katon sauma tulee taittaa katonmyötäiseksi, että tiiviste voidaan asentaa tiiviisti. TIILI JA HUOPAKATTO Tiili ja Huopakatossa tiivisteen yläreuna voidaan pujottaa tiilen tai huovan alle, jolloin vesi valuu tiivisteen yläreunan yli Tiiviste kiristetään hormiin klemmarilla, jolla varmistetaan juuren tiiveys. 9. Tiivisteen reunoille levitetään liimamassa kauttaaltaan ja riittävästi. Paina tiiviste kattopintaa vasten ja varmista että liima on levinnyt tasaisesti tiivisteen reunoille. 10. Tiiviste ruuvataan kattoon ruuveilla, joilla varmistetaan että liima kiinnittyy kunnolla ja tiiviisti kattopintaan. Tiivisteen takuu: 3 vuotta Tiivisteen lämmönkesto: 120 C Tarkasta kattotiiviste säännöllisin väliajoin. Lumi, jää ja aurinko saattavat vaurioittaa tiivistettä. Vaihda tai pellitä piippu tarvittaessa. Sivu 26

27 Piipun kotelointi Savupiipu on testattu koteloituun rakenteeseen. Savupiippu ja sitä ympäröivä tila on suunniteltava ja rakennettava sellaiseksi, että se on tarkastettavissa. KOTELON RAKENNE Koteloitu rakenne tulee olla palamatonta rakennusmateriaalia ja se tulee olla tarkastettavissa, joko irroitettavan tai avattavan etuseinän, tai avattavien säleiköiden kautta. SÄLEIKÖT Piipun ylä ja alapäähän tulee asentaa säleiköt. Säleikön minimi koko piippua kohden on 300 x 150mm. Alempi säleikkö voidaan asentaa sokkelin sisään. Säleikön etäisyys alareunasta min. 50mm. Säleikkö etäisyys yläreunasta max. 50mm. Säleiköt tulee sijoittaa siten, että ympärillä olevat materiaalit eivät tuki ilmavirtausta. PALOTURVAETÄISYYS Piipun ja kotelon seinämien väliin tulee jättää piipun paloturvaetäisyyden verran tilaa. Tarkasta paloturvaetäisyys piipputyypin mukaan. PALOERISTYS Mikäli kotelon ala tai yläpuolelle tulee sokkeli, tulee sokkeli olla tuulettuessaan minimissään paloturvaetäisyyden päässä piipusta. Sokkelin läpi suositellaan tuomaan kuitenkin homin lisäpaloeriste. 9. Kuvassa irroitettava etusäleikkö. 10. Mikäli kotelon sisään asennetaan kulmalistoja, tulee niiden olla palamatonta materiaalia. Esim. metallia. Kotelo tulee suunnitella itsessään palamattomasta materiaalista. Huom. Kipsilevy ei ole pintapaperin vuoksi palamaton materiaali. Sivu 27

28 Härmä Air Oy Asennusraportti JÄLLEENMYYJÄN TIEDOT Toimittaja / jälleenmyyjä Toimituspäivä PIIPUN JA TULISIJAN TIEDOT Piippumalli Piipun paloluokka Savukanavan halkaisija mm Piipun korkeus Tulisija merkki / malli ASENNUKSEN TIEDOT Minne piipun tyyppikilpi on asennettu täytettynä Vino / vaaka asennus astetta / metriä. Härmä Air lisäeriste on asennettu Välipohjaan Yläpohjaan Seinään Piipun pintaan ei ole kiinnitetty palava-aineista materiaalia Ei Kyllä -minne Asennus on suoritettu savupiipun asennusohjeiden mukaisesti. Kyllä Ei Asennuksessa on noudatettu Ympäristöministeriön säädöksiä, Kyllä Ei Asennuksessa on noudatettu voimassa olevia rakennusmääräyksiä. Kyllä Ei Asennus pvm. Kiinteistön omistaja Osoite Kiinteistötyyppi ASENTAJAN TIEDOT Asentaja Asentajan puhelinnumero Asentajan sähköposti Osoite Päiväys ja allekirjoitus Säilytä tämä täytetty lomake kiinteistön ohjekirjastoon ja toimita tarvittaessa kopio kunnan/kaupungin rakennusviranomaiselle, sekä kiinteistön omistajalle. Sivu 28
