1 Takat kamiinat

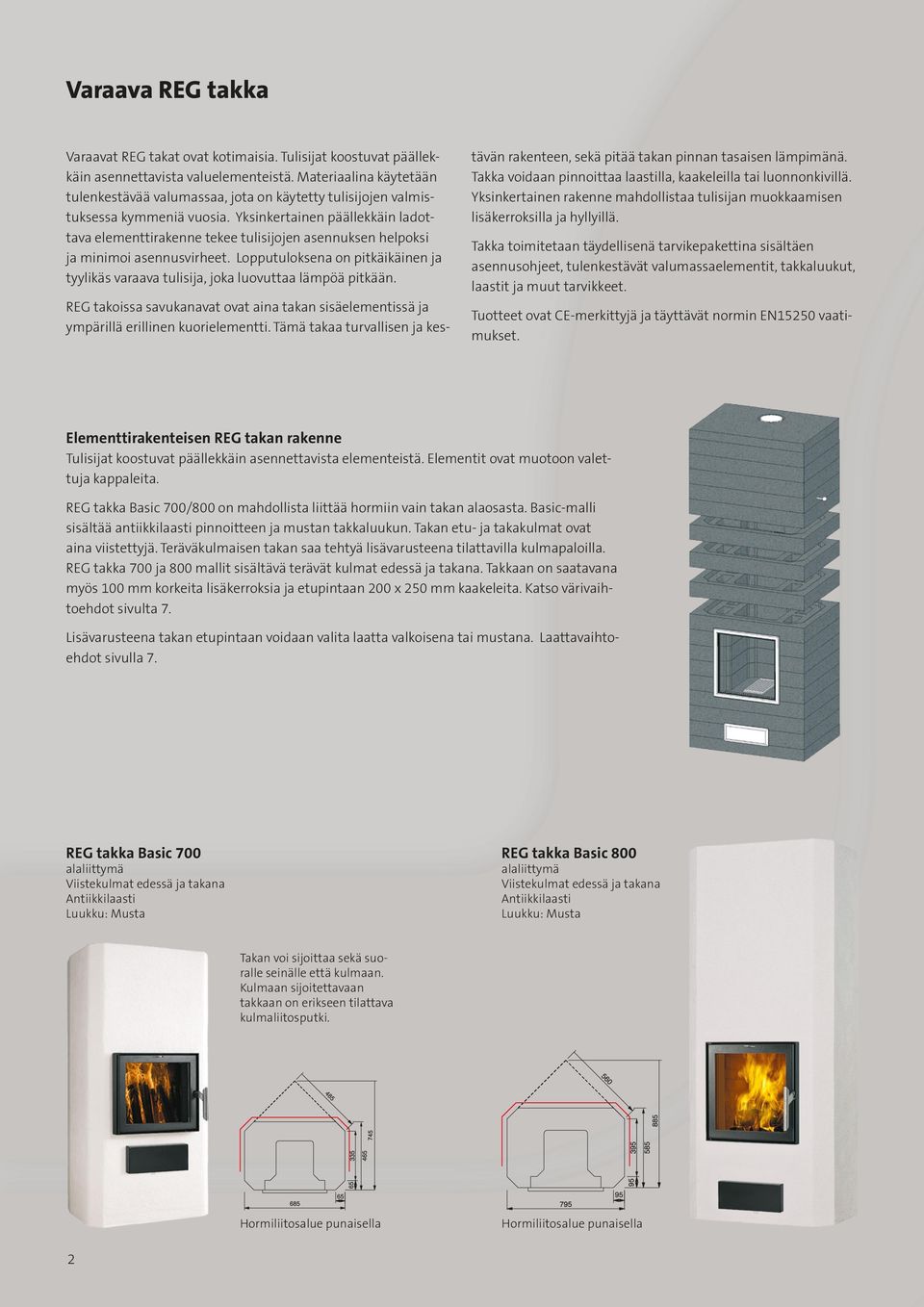

2 Varaava REG takka Varaavat REG takat ovat kotimaisia. Tulisijat koostuvat päällekkäin asennettavista valuelementeistä. Materiaalina käytetään tulenkestävää valumassaa, jota on käytetty tulisijojen valmistuksessa kymmeniä vuosia. Yksinkertainen päällekkäin ladottava elementtirakenne tekee tulisijojen asennuksen helpoksi ja minimoi asennusvirheet. Lopputuloksena on pitkäikäinen ja tyylikäs varaava tulisija, joka luovuttaa lämpöä pitkään. REG takoissa savukanavat ovat aina takan sisäelementissä ja ympärillä erillinen kuorielementti. Tämä takaa turvallisen ja kestävän rakenteen, sekä pitää takan pinnan tasaisen lämpimänä. Takka voidaan pinnoittaa laastilla, kaakeleilla tai luonnonkivillä. Yksinkertainen rakenne mahdollistaa tulisijan muokkaamisen lisäkerroksilla ja hyllyillä. Takka toimitetaan täydellisenä tarvikepakettina sisältäen asennusohjeet, tulenkestävät valumassaelementit, takkaluukut, laastit ja muut tarvikkeet. Tuotteet ovat CE-merkittyjä ja täyttävät normin EN15250 vaatimukset. Elementtirakenteisen REG takan rakenne Tulisijat koostuvat päällekkäin asennettavista elementeistä. Elementit ovat muotoon valettuja kappaleita. REG takka Basic 700/800 on mahdollista liittää hormiin vain takan alaosasta. Basic-malli sisältää antiikkilaasti pinnoitteen ja mustan takkaluukun. Takan etu- ja takakulmat ovat aina viistettyjä. Teräväkulmaisen takan saa tehtyä lisävarusteena tilattavilla kulmapaloilla. REG takka 700 ja 800 mallit sisältävä terävät kulmat edessä ja takana. Takkaan on saatavana myös 100 mm korkeita lisäkerroksia ja etupintaan 200 x 250 mm kaakeleita. Katso värivaihtoehdot sivulta 7. Lisävarusteena takan etupintaan voidaan valita laatta valkoisena tai mustana. Laattavaihtoehdot sivulla 7. REG takka Basic 700 alaliittymä Viistekulmat edessä ja takana Antiikkilaasti Luukku: Musta REG takka Basic 800 alaliittymä Viistekulmat edessä ja takana Antiikkilaasti Luukku: Musta Takan voi sijoittaa sekä suoralle seinälle että kulmaan. Kulmaan sijoitettavaan takkaan on erikseen tilattava kulmaliitosputki. 2

Yksinkertainen päällekkäin ladottava elementtirakenne tekee tulisijojen asennuksen helpoksi ja minimoi asennusvirheet.

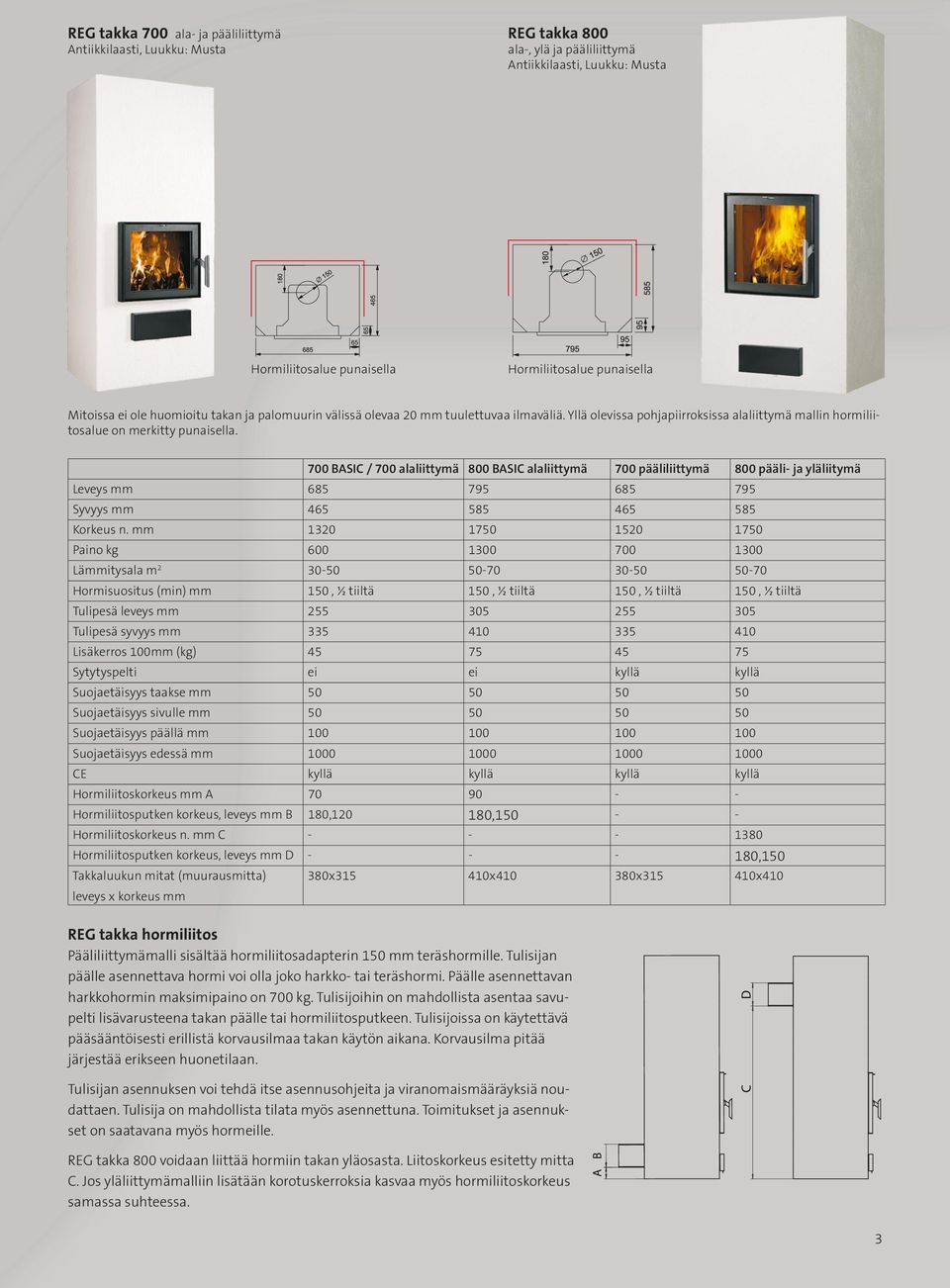

3 REG takka 700 ala- ja pääliliittymä Antiikkilaasti, Luukku: Musta REG takka 800 ala-, ylä ja pääliliittymä Antiikkilaasti, Luukku: Musta Mitoissa ei ole huomioitu takan ja palomuurin välissä olevaa 20 mm tuulettuvaa ilmaväliä. Yllä olevissa pohjapiirroksissa alaliittymä mallin hormiliitosalue on merkitty punaisella. 700 BASIC / 700 alaliittymä 800 BASIC alaliittymä 700 pääliliittymä 800 pääli- ja yläliitymä Leveys mm Syvyys mm Korkeus n. mm Paino kg Lämmitysala m Hormisuositus (min) mm 150, ½ tiiltä 150, ½ tiiltä 150, ½ tiiltä 150, ½ tiiltä Tulipesä leveys mm Tulipesä syvyys mm Lisäkerros 100mm (kg) Sytytyspelti ei ei kyllä kyllä Suojaetäisyys taakse mm Suojaetäisyys sivulle mm Suojaetäisyys päällä mm Suojaetäisyys edessä mm CE kyllä kyllä kyllä kyllä Hormiliitoskorkeus mm A Hormiliitosputken korkeus, leveys mm B 180, , Hormiliitoskorkeus n. mm C Hormiliitosputken korkeus, leveys mm D ,150 Takkaluukun mitat (muurausmitta) leveys x korkeus mm 380x x x x410 REG takka hormiliitos Pääliliittymämalli sisältää hormiliitosadapterin 150 mm teräshormille. Tulisijan päälle asennettava hormi voi olla joko harkko- tai teräshormi. Päälle asennettavan harkkohormin maksimipaino on 700 kg. Tulisijoihin on mahdollista asentaa savupelti lisävarusteena takan päälle tai hormiliitosputkeen. Tulisijoissa on käytettävä pääsääntöisesti erillistä korvausilmaa takan käytön aikana. Korvausilma pitää järjestää erikseen huonetilaan. Tulisijan asennuksen voi tehdä itse asennusohjeita ja viranomaismääräyksiä noudattaen. Tulisija on mahdollista tilata myös asennettuna. Toimitukset ja asennukset on saatavana myös hormeille. REG takka 800 voidaan liittää hormiin takan yläosasta. Liitoskorkeus esitetty mitta C. Jos yläliittymämalliin lisätään korotuskerroksia kasvaa myös hormiliitoskorkeus samassa suhteessa. 3

700 BASIC / 700 alaliittymä 800 BASIC alaliittymä 700 pääliliittymä 800 pääli- ja yläliitymä Leveys mm 685 795 685 795 Syvyys mm 465 585 465 585 Korkeus n.

4 Varaava REG-tiilitakka REG tiilitakka 100 REG tiilitakka 130 REG tiilitakka K100 REG tiilitakka L100 REG hella 100 REG takka, alaliittymä Leveys 975 mm Syvyys 640 mm Korkeus n. 900 mm Paino 1000 kg Uuniluukku Leveys 410 mm Korkeus 230 mm Tulipesä Syvyys 430 mm Leveys 400 mm Hormisuositus min. 1/2 tiiltä tai Ø 150 mm 4

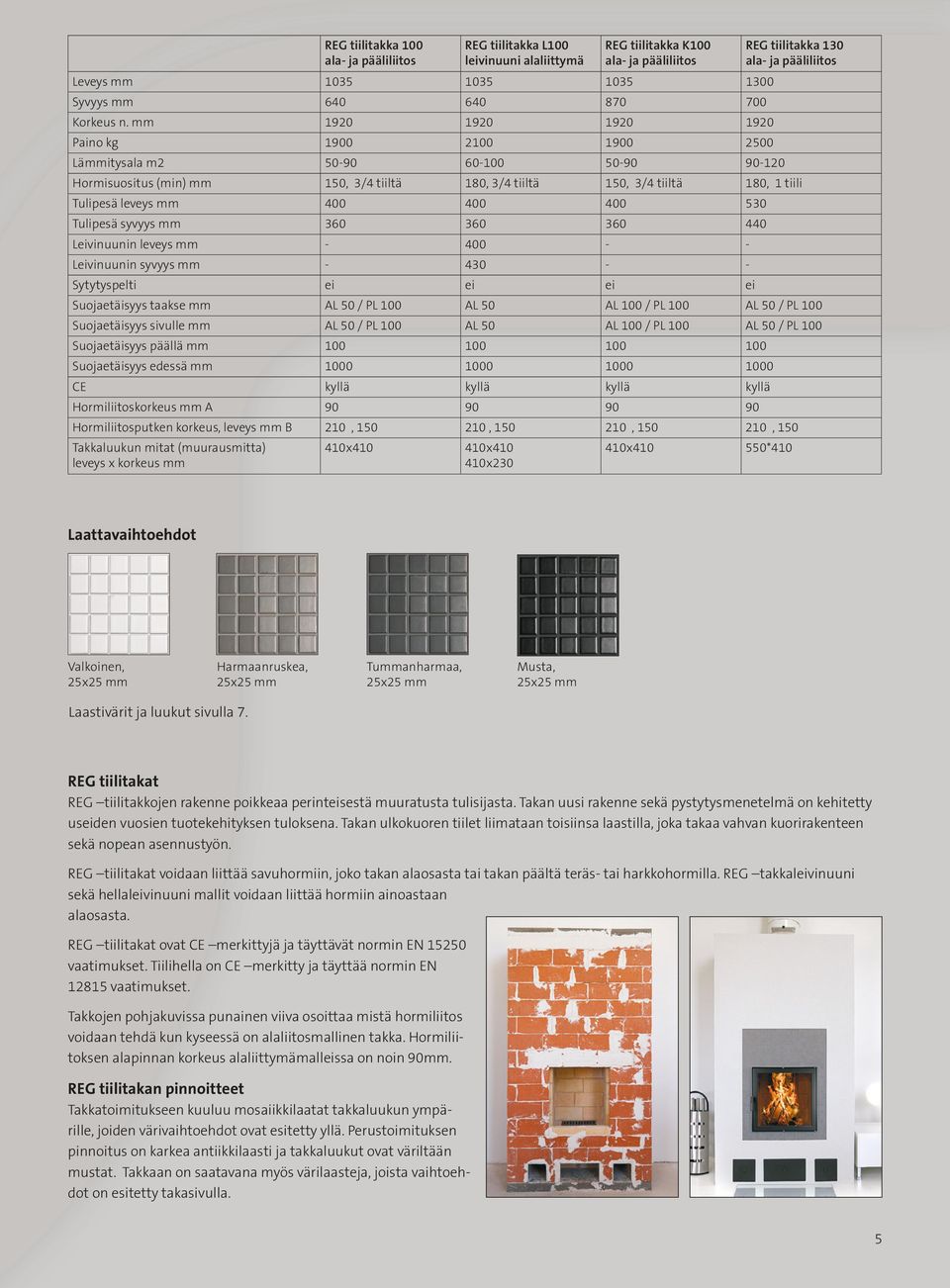

5 REG tiilitakka 100 ala- ja pääliliitos REG tiilitakka L100 leivinuuni alaliittymä REG tiilitakka K100 ala- ja pääliliitos REG tiilitakka 130 ala- ja pääliliitos Leveys mm Syvyys mm Korkeus n. mm Paino kg Lämmitysala m Hormisuositus (min) mm 150, 3/4 tiiltä 180, 3/4 tiiltä 150, 3/4 tiiltä 180, 1 tiili Tulipesä leveys mm Tulipesä syvyys mm Leivinuunin leveys mm Leivinuunin syvyys mm Sytytyspelti ei ei ei ei Suojaetäisyys taakse mm AL 50 / PL 100 AL 50 AL 100 / PL 100 AL 50 / PL 100 Suojaetäisyys sivulle mm AL 50 / PL 100 AL 50 AL 100 / PL 100 AL 50 / PL 100 Suojaetäisyys päällä mm Suojaetäisyys edessä mm CE kyllä kyllä kyllä kyllä Hormiliitoskorkeus mm A Hormiliitosputken korkeus, leveys mm B 210, , , , 150 Takkaluukun mitat (muurausmitta) leveys x korkeus mm 410x x x x *410 Laattavaihtoehdot Valkoinen, 25x25 mm Harmaanruskea, 25x25 mm Tummanharmaa, 25x25 mm Musta, 25x25 mm Laastivärit ja luukut sivulla 7. REG tiilitakat REG tiilitakkojen rakenne poikkeaa perinteisestä muuratusta tulisijasta. Takan uusi rakenne sekä pystytysmenetelmä on kehitetty useiden vuosien tuotekehityksen tuloksena. Takan ulkokuoren tiilet liimataan toisiinsa laastilla, joka takaa vahvan kuorirakenteen sekä nopean asennustyön. REG tiilitakat voidaan liittää savuhormiin, joko takan alaosasta tai takan päältä teräs- tai harkkohormilla. REG takkaleivinuuni sekä hellaleivinuuni mallit voidaan liittää hormiin ainoastaan alaosasta. REG tiilitakat ovat CE merkittyjä ja täyttävät normin EN vaatimukset. Tiilihella on CE merkitty ja täyttää normin EN vaatimukset. Takkojen pohjakuvissa punainen viiva osoittaa mistä hormiliitos voidaan tehdä kun kyseessä on alaliitosmallinen takka. Hormiliitoksen alapinnan korkeus alaliittymämalleissa on noin 90mm. REG tiilitakan pinnoitteet Takkatoimitukseen kuuluu mosaiikkilaatat takkaluukun ympärille, joiden värivaihtoehdot ovat esitetty yllä. Perustoimituksen pinnoitus on karkea antiikkilaasti ja takkaluukut ovat väriltään mustat. Takkaan on saatavana myös värilaasteja, joista vaihtoehdot on esitetty takasivulla. 5

mm 1920 1920 1920 1920 Paino kg 1900 2100 1900 2500 Lämmitysala m2 50-90 60-100 50-90 90-120 Hormisuositus (min) mm 150, 3/4 tiiltä 180, 3/4 tiiltä 150, 3/4 tiiltä 180, 1 tiili Tulipesä leveys mm 400

6 REG-kamiinat Kamiinojen aluspelti ja liitossarja Leveys 800 mm Syvyys 1000 mm Atlantik Väri: musta Island Väri: musta Falun Väri: musta Teknisiä tietoja Atlantik 5 Island 5 Falun Nimellisteho kw Hormiliitos Ylhäältä takaa / päältä Ylhäältä takaa / päältä Ylhäältä takaa Hormiliitoksen koko mm Paino kg Korkeus mm Leveys mm Syvyys mm Polltopuiden pituus mm Hormiliitoksen korkeus liitoksen keskelle Hyötysuhde % Testattu normi EN kyllä kyllä kyllä Keskitetty ilmanotto / halkaisija mm kyllä/100 kyllä/100 - Suojaetäisyys sivulle mm Suojaetäisyys eteen mm TONA JOHTAVA EUROOPPALAINEN KERAAMISTEN SAVUPIIPPUJEN TOIMITTAJA TONA aloitti keraamisten tuotteiden valmistuksen vuonna 1891 ja on nykyään yksi keraamisten savupiippujärjestelmien johtavista toimittajista. Tuotantotekniikkamme avulla tarjoamme asiakkaillemme yhden Euroopan täydellisimmistä keraamisten savupiippujen valikoimista. TONA YMPÄRISTÖYSTÄVÄLLISTÄ HUIPPUTEKNIIKKAA TULEVAISUUDEN POLTTO-AINEILLE Korkea laatu, pitkä käyttöikä ja mukautuvuus monenlaisiin polttoaineisiin. Sopii käytettäväksi myös sellaisten tulevaisuuden biopolttoaineiden kanssa, joita esimerkiksi terässavupiiput eivät kestä. TONAteciso Kolmikerroksinen savupiippujärjestelmä koostuu vain 8 mm paksusta keraamisesta sisähormista, lämpöä eristävästä vuorivillakerroksesta sekä kevytbetonisesta ulkokuoresta. Laadukas tekninen keramiikka lisää käyttövarmuutta, ja järjestelmä soveltuu kaikenlaisille polttoaineille. Nopea ja helppo asentaa. 6 Puh

Polltopuiden pituus mm 280 280 230 Hormiliitoksen korkeus liitoksen keskelle 914 917 850 Hyötysuhde % 82 80 83 Testattu normi EN 13240 kyllä kyllä kyllä Keskitetty ilmanotto / halkaisija mm kyllä/100

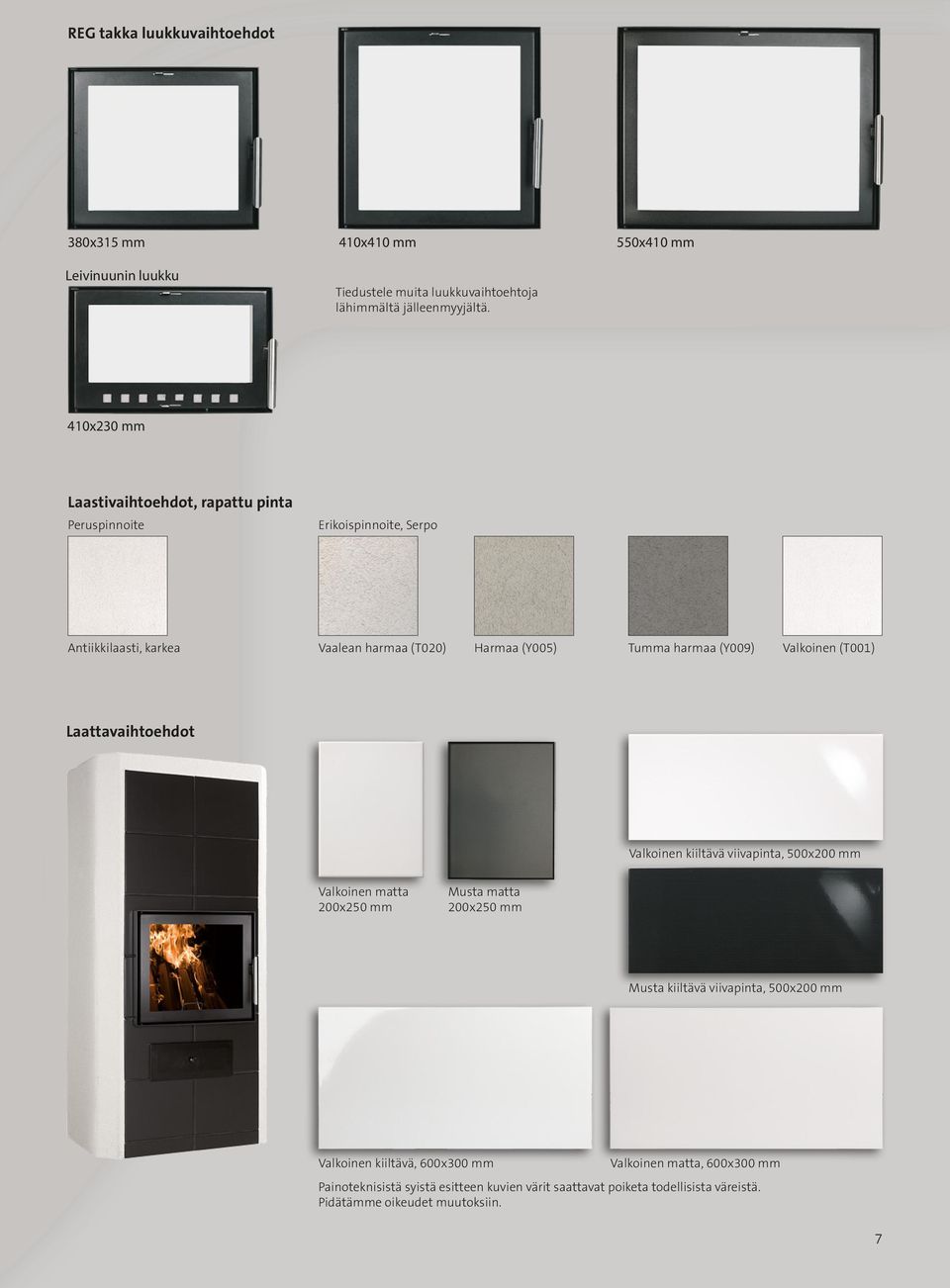

7 REG takka luukkuvaihtoehdot 380x315 mm 410x410 mm 550x410 mm Leivinuunin luukku Tiedustele muita luukkuvaihtoehtoja lähimmältä jälleenmyyjältä. 410x230 mm Laastivaihtoehdot, rapattu pinta Peruspinnoite Erikoispinnoite, Serpo Antiikkilaasti, karkea Vaalean harmaa (T020) Harmaa (Y005) Tumma harmaa (Y009) Valkoinen (T001) Laattavaihtoehdot Valkoinen kiiltävä viivapinta, 500x200 mm Valkoinen matta 200x250 mm Musta matta 200x250 mm Musta kiiltävä viivapinta, 500x200 mm Valkoinen kiiltävä, 600x300 mm Valkoinen matta, 600x300 mm Painoteknisistä syistä esitteen kuvien värit saattavat poiketa todellisista väreistä. Pidätämme oikeudet muutoksiin. 7

Valkoinen (T001) Laattavaihtoehdot Valkoinen kiiltävä viivapinta, 500x200 mm Valkoinen matta 200x250 mm Musta matta 200x250 mm Musta kiiltävä viivapinta, 500x200
