1 UNIQUE TURVAPIIPPU ASENNUS- OHJE , V E R S I O 1

2 Kiitos että valitsit Suomalaisen, Avainlippua kantavan laatutuotteen Haluamme että olet tyytyväinen valintaasi ja siksi toivomme että luet huolellisesti myös nämä asennusohjeet, sillä laadukkaan ja turvallisen kokonaisuuden saat viimeistelemällä asennuksen määriteltyjen ja testattujen ominaisuuksien mukaisesti. YLEISTÄ Tarkasta tuotteet ennen asennusta > asennettu tuote on hyväksytty. Käsittele tuotteita varoen tarkastaessasi ja purkaessasi ja asentaessasi tuotteita, sekä huolehdi asianmukaisesta säilytyksestä. Ennen asennusta: Sinulla tulee olla lupa rakennusviranomaiselta. Olethan tarkastanut toimituksen tuotesisällön ja että se vastaa lähetysluetteloa, eikä tuote ole vaurioitunut kuljetuksessa. Reklamoi asiasta välittömästi tuotteen myyneeseen kauppaliikkeeseen poikkeaman ilmettyä. *Härmä Air ei vastaa asennusohjeista tai CE-merkinnästä poikkeavista / aluekohtaisista asennusmääräyksistä. MINNE OTAN YHTEYTTÄ Rakennustekninen tai lupaan liittyen -paikallinen rakennusvalvonta. Tuotereklamaatio: -tuotteen ostopaikka / jälleenmyyjä. Tekninen tuki asennukseen liittyen: Itä-Suomi Pohjois-Suomi Länsi-Suomi Etelä-Suomi MUUTA Rakennushankkeeseen ryhtyvän/hormin asentajan tulee varmistaa savupiipun yhteensopivuus tulisijan kanssa. Täytä CE -tyyppikyltti huolellisesti asennuksen yhteydessä. Tyyppikyltti kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivämäärän. Tyyppikyltti tulee olla tarkastettavissa ja samassa huonetilassa tulisijan kanssa. Säilytä nämä ohjeet huolellisesti esim. rakennuksen ohjekirjastoon. NUOHOUS Teräshormin nuohous voidaan suorittaa normaalisti. Suosittelemme nuohoukseen Nylon, -tai pehmeää ruostumatonta harjaa. Mikäli hormin pituus vesikatolla on yli 1.5m, tulee hormille rakentaa huoltotaso ja mahdollisesti huoltotikkaat hormin nuohoukseen. Mikäli kohteessa on seinäasennus ja hormi kulkee räystään ohi, voidaan hormi nuohota alapuolisesta puhdistusluukusta ylöspäin. SUOMESSA omakotitalojen piiput tulee nuohota kerran vuodessa ja Vapaa-ajan asunnot 3 vuoden välein. Huolehdi hormille esteetön kulku, huoltoluukut, huoltosillat, sekä lumiesteet lakisääteisen hormitarkastelun mahdollistamiseksi. Nuohouksen yhteydessä tulee tarkastaa lisäeristeiden ilmaraon puhtaus ja pudistaa tarvittaessa. Suosittelemme tarkastamaan säännöllisin väliajoin myös aluskatteen ja vesikaton tiiveden, sekä huoltaa tarvittaessa.

3 "

4 5

5 SUORITUSTASOILMOITUS Nro. Unique-DoP TUOTE Tuotetyyppi Metallista valmistettu moniseinämäinen ja moduulirakenteinen savupiippujärjestelmä. Tyyppimerkintä Unique T600 Käyttötarkoitus Savupiippu tulisijoille, joiden käyttölämpötila enintään T600. Polttoaine Puu, öljy, kaasu, pelletti, hiili, turve, *olki (*sallittu L50 sisäputki materiaalilla). CE-Merkitty VALMISTAJA Nimi Härmä Air Oy Osoite Köykkärintie Voltti TARKASTUS AVCP: Järjestelmä 2+ Eurostandardi EN :2009 Ilmoitettu elin Inspecta Sertifiointi Oy n:o 0416 suoritti tehtaan ja sen sisäisen laaduntarkastuksen järjestelmän 2+ mukaisesti ja antoi tuotannon sisäisen laadunvalvonnan vaatimustenmukaisuustodistuksen 0416-CPR ILMOITETTU SUORITUSTASO Perusominaisuudet Suoritustaso Yhdenmukaistettu tekninen eritelmä Puristuslujuus Pystysuora asennus 35m pituuteen saakka. Nokipalon kestävä : G40 Asennusohjeessa annetuin edellytyksin: Suojaetäisyys 40mm palaviin materiaaleihin täysin tuulettuvassa tilassa. Palonkestävyys T600* Suojaetäisyys 40mm max. 800mm:n eristekerroksen läpivienneissä (katso asennusohje). *koteloinnit / paksumpien eristekerroksien läpiviennit kts.valmistajan asennusohjeistus. Luokituskoodi T600-N1-D/W-Vm-L50055-G40 / T600-N1-D/W-Vm-L20065-G40 Sallittu savukaasujen lämpötila 600 C Kaasutiiveys N1 Virtausvastus Suorat savupiippukappaleet: Epätasaisuuden keskiarvo 0,1mm. Lämmöneristävyys 0,96m²K/W (laskennallinen arvo) Kaasutiiveyden säilyminen: Kyllä Lämpöshokin kestävyys Ilmoitettu sisähalkaisijan säilyminen: Kyllä Vetolujuus: 6m EN :2009 Taivutus / vetolujuus kts. asennusohje Sivuttainen ja vaakasuuntainen veto sallittu: Tuettava vähintään 3,5m välein / yli 30 kulmassa. Vapaa korkeus tuulikuormalle: Tuenta 3,5m välein. Vapaa korkeus huonetilassa: Tuenta 6m välein. Vapaa korkeus ulkoseinällä: 6m ylimmän tuen alapuolella, jonka jälkeen tuenta 3.5m välein. Korroosion kestävyys Vm Jäätymis-sulamiskestävyys Kyllä Erityisominaisuudet Vaatimus Lämpötila läpiviennin sisällä Käyttötestin (700 C /6h /800mm eristekerroksen sisässä) max. lämpötila puun pinnalla: 46 C. 85 C Lämpötila piipun pinnassa Käyttötestin 700 C /6h, korkein mitattu lämpötila piipun pinnalla: 81 C. Ei vaatimusta Ponttimainen eristerakenne Moduulien ponttattu jatkos testattu ja sallittu yläpohjaeristeen sisään asennettavaksi. Savupelti Ympäristöministeriön asetusten mukainen. Ominaisuus läpivienneissä Tuotteessa on otettu huomioon rakennuksen rakenteiden painumavarat. Höyrynsulku Höyrysulun tiivistys toteutetaan alumiinipintaisen eriste-kapselin ulkopintaan. Aluskatetiiviste EPDM kumi testattu nokipalotestein soveltuvaksi tuotteen kanssa aluskatteeseen. Erityistestaus seinäläpiviennille Suoritettu TTY:n testaamana. Katso valmistajan asennusohjeistus.

6 JNOJJ;;8JN88NPQ6R;I&;SAT8JU J4' * X2)(+14'772 8H61)52)(+BXHY1)52)(+BMHA'/7+252)(+ A'(9+(**)(7+*0,3FF* CH&,/,002)ZHA4)3207,F00W'1'*4:0++0 A'//''*)'(7+*0,3FF* P)*,5407+(321-)*04*-20+/)221).2527*44* Vm-L50055 ;8%]="I% J"##8%ZBCG-IV=##"#[$#\ Vm-L20065 &+0211)(+( #L%.,/.+*0+1-,*2345))554 P02(92/9)((4-+/' V,-5W0)1214'772 8'7)521'(7+*0,3FF*[HAF11,BOH;) +0,)*FF*52123))(-20+/)221+):)(D--EH$#--\ YZLVIG0/#'J))J 17%%MGHGKGG.%G/0$'GGH''.M''ML.VHH0JJG.#-)K'JJ#/LLH0//LKGJJG/'HGJJG 17%%MGHGKGG.%G/0$'GGH''.%G[377%%D.)H#<QK#H'MVUI'JJG 17%%MGHGKGG.%G/0$'GGH''.KGG-GJLL./G'J'JJGH#M'K'0..0'JJ# 37%%MGHGKGG.%G/0$'GGH''.-V/0HV'/L.G <:\?+A\\]"N(F;(;:&8&?&+ABBNZF\\?\^+ZA:Q8;?&B(F&;Z"^8\+Z^BB\:< #$%" "#$%#&'$()*+,)--#$'./'0123*456278(9::; 71 AB23C4<2D577E F0/GHH'.0.I#$I0J/0H%#JGKLM''MMLDN.'OL0: /250, 150/238, 175/290, 200/314, 250/360, 320/470 &'()*+)(,-,)(+(.,/.+*0+1-,*2345))554 61)52)(+)(+(52)(+14'772 :477<B2<RQS<8%<9C7747<T17 T600-N1-D/W-Vm-L50055-G50 T600-N1-D/W-Vm-L20065-G50 8' )*02.2(2*+((4*':.+002 >L$'J/LJHLILLJ ;()--,)*74'/-2<=-*4'/)2*2345)) )02.21))0'* )02 8'$/GLJKGJ/LJ ;5,02*2)*449+(7+*7)2/3'#>%-- 9#%%,.0$'J/#K))J 9#%M,JUV-'.-0J/#K))J AF11, :G'KL/LJHLILLJ <G+0'14.44*H"- I;)5F*0F*4'/202*+((47*+0HJ47)+(+()--,)*3,1)<>=-<#K741-2**2 IG25227'/7+4*0441)74'/-211+HJ441)74'/-2(/2*)002-20'*20>*4'/20 *2345)) ))0'* >325227'/7+4*0441)74'/-211+H M6^#%=I#^I^< 04+(02<>=-3,1+)(L IM4'(+0)12**2H"-3,1+)(L IN17'*+)(,11,H"-F1)--,(04+(21254' <>=-F1)--,(04+( F1,54'1+112L W##X)/)J<JLHG/LJ-0J/#K))J AF11, "

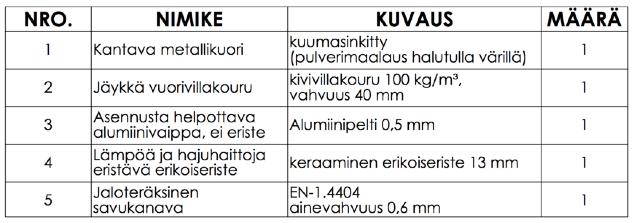

7 Unique savupiipulle suoritetut poikkeavat testaukset - Moduulien jatkoskohta eristerakenteen sisässä. - Yhdysputkien turvaetäisyys. - Koteloitu rakenne. - Korkeiden rakennuseristeiden läpiviennit (myös PIR). - Seinäläpiviennit (myös paksujen muovipohjaisten seinäeristeiden läpiviennit). - EPDM kumitiivisteisen aluskatetiivisteen käyttölämpötesti + nokipalotesti - Maanjäristyskoe, jossa mitattiin tuotteen veto, puristus ja taipumalujuus. Unique 150/238 rakenne Unique 200/314 rakenne

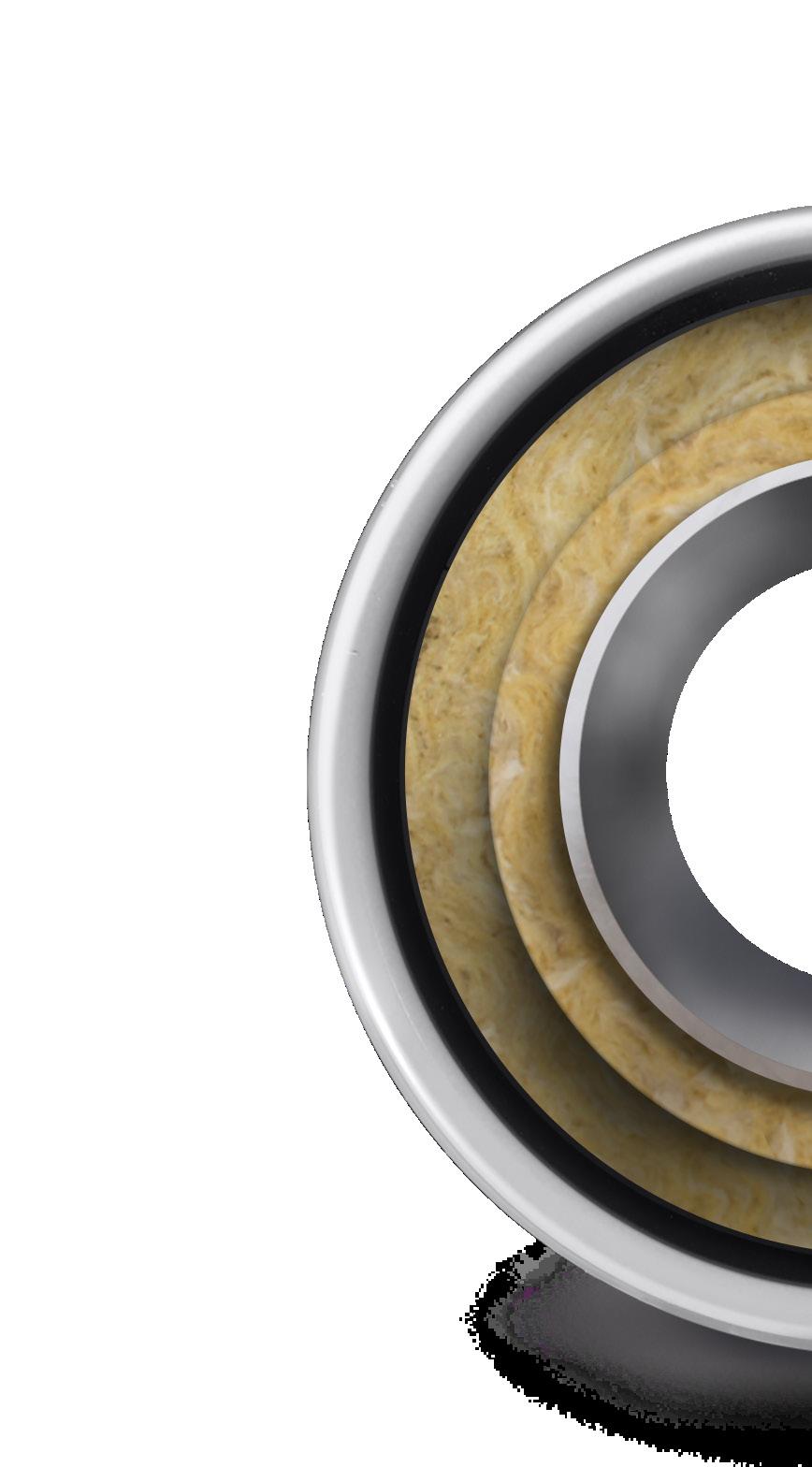

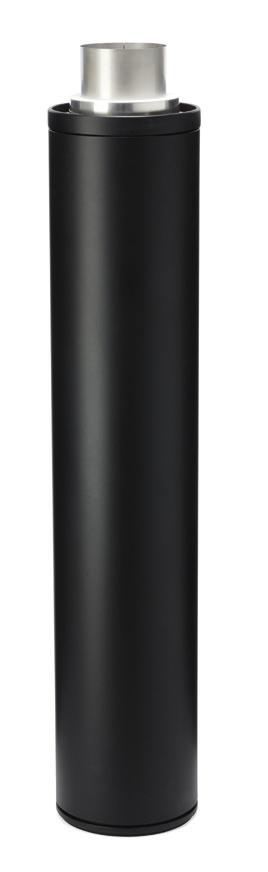

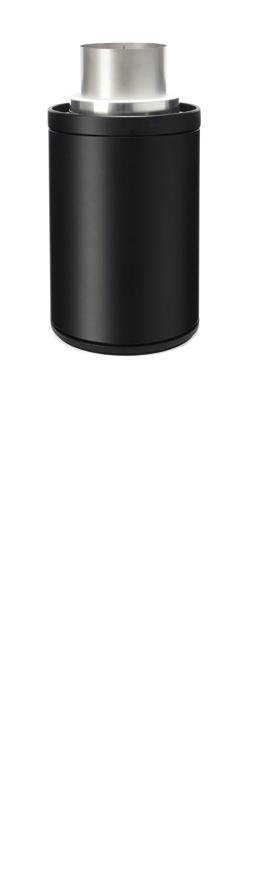

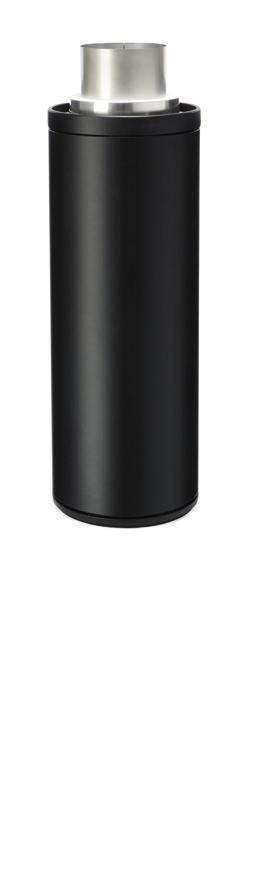

8 UNIQUE Termospullomainen rakenne katkaisee lämmönsiirtymisen, jolloin eristerakenne ei sintraannu. Tuotteeseen saatavilla laaja valikoima kulma- ja haarakappaleita TEKNISET TIEDOT MODUULIEN PITUUDET: 230mm, 540mm, 1170mm SISÄPUTKEN/ULKOKUOREN HALKAISIJAT: 114/250, 150/238, 175/290, 200/314, 250/370, 336/460 mm SISÄPUTKEN MATERIAALI Haponkestävä teräs 0.6 mm PAINO (KOOSTA RIIPPUEN): n kg SOVELTUVUUS Takat, Kiukaat, Kamiinat, Kattilat, Pellettitakat, Grillit yms. 4 5 KÄYTTÖLUOKKA: T600 (testattu 6h koepoltossa +700 C savukaasulämmöillä, sekä 30min. nokipalotesti C) PALOTURVAETÄISYYS: 40mm palavaan materiaaliin (kaikissa ylä-/välipohjavahvuuksissa) HORMIN RAKENNE: 1. haponkestävä sisäputki, 2. keraaminen eriste (hyvä lämmönkestävyys), 3. heijastava ja eristettä suojaava pinta, 4. mineraalivilla (hyvä lämmöneristävyys), 5. ulkokuori LISÄERISTYS LÄPIVIENNEISSÄ: Keraaminen / alumiinipintainen eriste, jonka ansiosta läpivienti saadaan huippu turvalliseksi ja tiiviiksi. LISÄERISTEEN KORKEUS: 1 -kerroksisessa asunnossa : Vakiona 800 mm 2 -kerroksisessa asunnossa : Vakiona 400mm ja 800mm STANDARDIN TUNNUS: T600-N1-D/W-Vm-L50060-G MUUT OMINAISUUDET (Koko 150/238 Helmikuu 2017 jälkeen) Termospullomainen eristerakenne ei sintraannu kovissakaan lämpötiloissa. Saatavilla laaja valikoima erilaisia sivuttais-siirtoja ja haarakappaleita Pontattu eristerakenne on paloturvallinen myös jatkoskohdista. Hormin pyöreä ja sileä pinta = vähemmän kitkaa, lisää vetoa. MAKSIMI PIIPUN KORKEUS: 35 m MAKSIMI KORKEUS VESIKATOLLA ILMAN TUENTAA: 3,5 m MAKSIMI KORKEUS ENSIMMÄISEN TUEN ALAPUOLELLA: 6m MAKSIMI KORKEUS OMAN PAINONSA VARASSA: 6m SINTRAANTUMATON ERISTERAKENNE: Kyllä VOIDAAN KOTELOIDA: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) SEINÄN LÄPIVIENNIT: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) P O LT TO KO K E E N M I T TAU S T U LO K S E T OHJAUSLÄMPÖTILA 700 C YLÄ/VÄLIPOHJAN ERISTEVAHVUUS 800MM 80 UNIQUE PIIPPUJEN POLTTOKOETULOKSET: 60 TAKKAPIIPPU KIUASPIIPPU KATTILAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA 40 KAMIINAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA h 2h 3h 4h 5h 6h

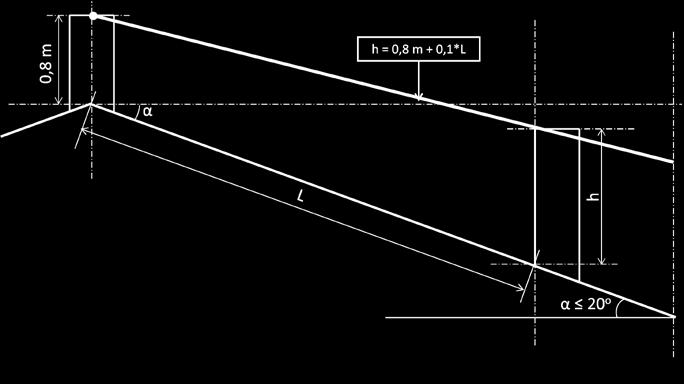

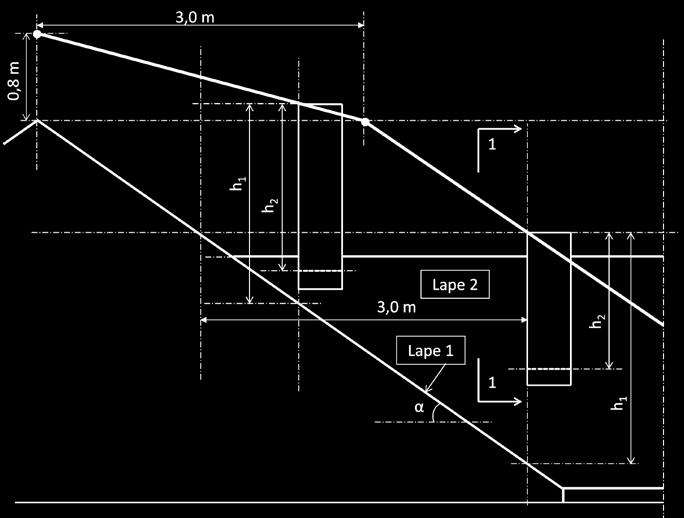

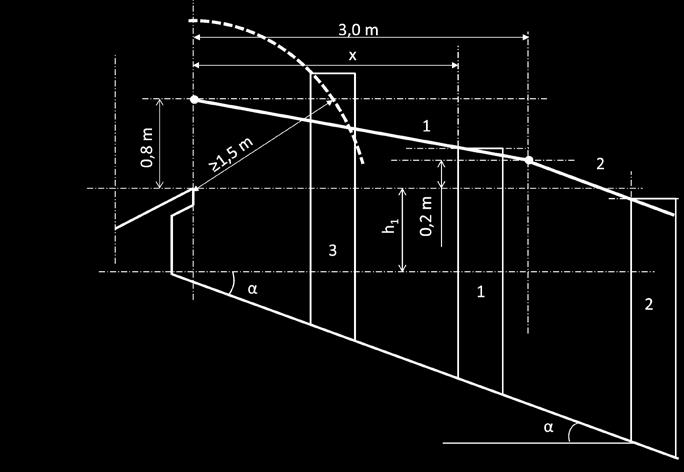

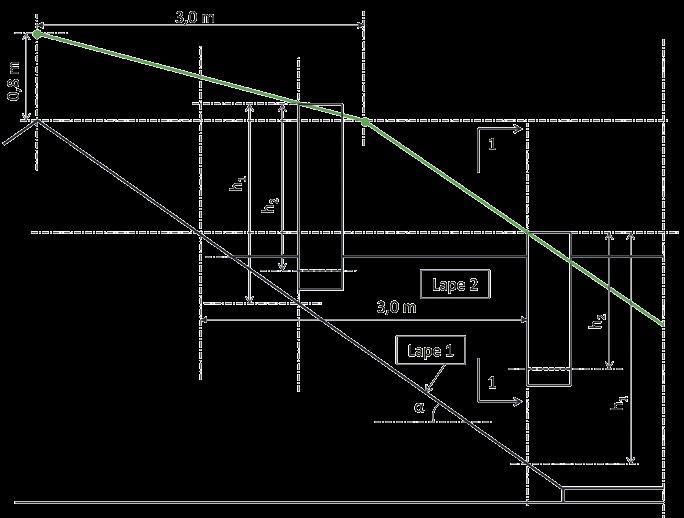

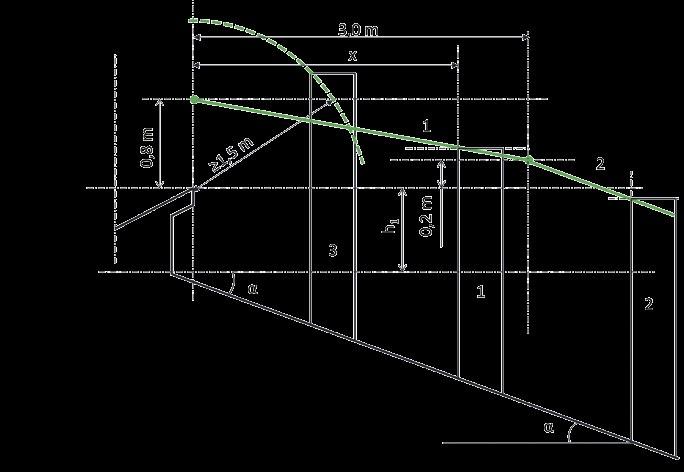

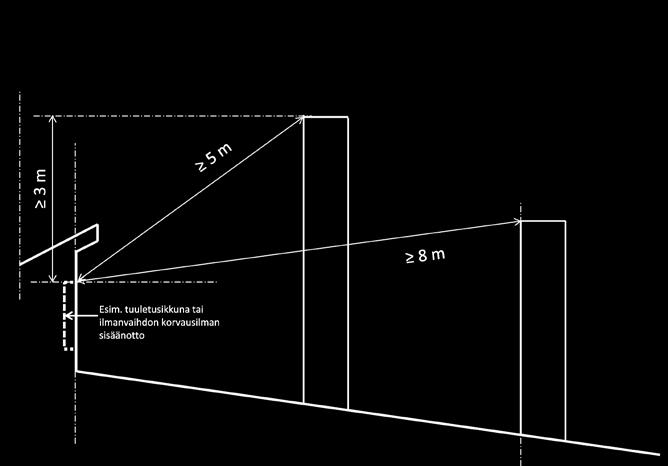

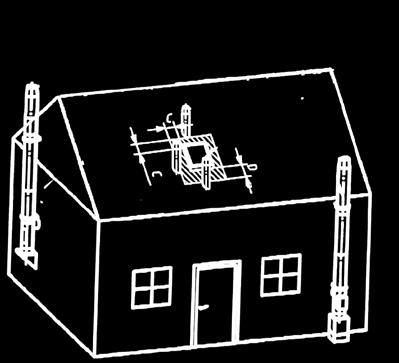

9 Tapaus A kaltevuus" 20 o Tapaus B kaltevuus" > 20 o Vesikaton harjalla on savupiipun pään ja Vesikaton harjalla on savupiipun katteen välinenpienin etäisyys piipun juuresta pään ja katteen välinen pienin mitattuna vähintään 0,8 m. Tavanomaisilla etäisyys piipun juuresta kattokaltevuuksilla lappeella olevansavupiipun mitattuna vähintään 0,8m korkeuteen lisätään 0,1 m jokaista lapemetriä (RakMK E3 (2007). Kun piipun harjanpuoleisen reunan kohden harjalta laskettuna (RakMK E3 (2007)). yläpään etäisyys harjasta on enintään 3,0m, yläpään Tavanomaisena kattokaltevuutena pidetään korkeusasema määräytyy suoran 1 mukaan. enintään 20 o :n kaltevuutta. Kaava: 0,8 h = 0,8 + (tan "- ) * ""#$ 3 0,8 3 h = 0,8 + (sin " "- * cos " ) * # Kun piipun harjanpuoleisen reunan yläpään etäisyys harjasta on yli 3,0m, piipun yläpään etureunan vaakaetäisyys kattopinnasta tulee olla vähintään 3,0m suora 2 (h = 3,0 * tan " ). Tapaus C kaltevuus" 20 o Piipun yläpään pystysuora vähimmäisetäisyys kattopinnasta määritetään kummallakin lappeella (lappeella 1 = h 1 ja lappeella 2 = h 2 ) lappeen kaltevuudesta riippuen kuvasta A (" 20 o ) tai B ( > 20 o ). Tässä esimerkissä etäisyys on määritetty lappeella 1 kuvasta B #"> 20 o ). Tapaus D Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on enintään 3,0 m, piipun korkeus määräytyy suoran 1 mukaan (piippu 1). Kaava: h 1 + 0,8 + (tan " "- 0,2) * Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on yli 3,0 m, piipun korkeus määräytyy lappeen suuntaisen suoran 2 mukaan (piippu 2). Etäisyys palavatarvikkeisen rakennusosan ja piipun yläreunan välillä tulee kuitenkin olla vähintään 1,5 m (piippu 3). Tapaus E Piipun pituutta määritettäessä tulee ottaa huomioon tuloilman sisäänottoaukot ja tuuletusikkunat siten, ettei savupiipun yläreunan etäisyys niihin ole alle 8 m tai alle 5 m, jos korkeusero on vähintään 3 m. Tapaus F Eräitä erityistapauksia Seinän läpi vietävien piippujen yläpään korkeudet määritetään soveltaen kuvia AE. Kattoikkunoiden läheisyydessä ei piippua saa sijoittaa kuvan raidoitetulle alueelle (C = 1, 0 m, D = 2,0 m). Yläpään vähimmäisetäisyys palatarvikkeisiin rakenneosiin on kuitenkin oltava kaikissa tapauksissa vähintään 1,5 m.

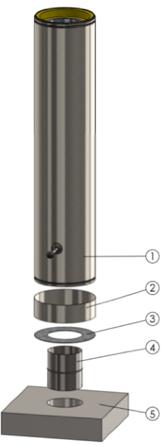

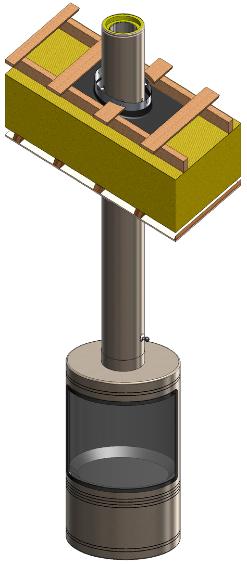

10 Takka ja kamiinaliitokset TULISIJALIITOSPAKETTI 1. Moduuli (suoramoduuli tai savupeltimoduuli) 2. Peitemansetti (umpinainen tai reikäkuvioitu) 3. Tuki/pohjalevy 4. Muuntadapteri, jatkoyhde tai liitoskappale HUOM Ympäristöministeriön julkaiseman asetuksen mukaisesti savupiiput tulee varustaa savupellillä, ellei takassa tai kiukaassa itsessään ole savupeltiä. (ei koske kaasu ja jatkuvan polttoaineen syötöllä varustettuja tulisijan piippuja) 5. Tulisijaliitos (takka tai kamiina) ASENNUS TULISIJAAN Tulisijoissa on hormiliitokseen suunniteltu lähtökappale. Hormi voi mennä tulisijasta riippuen lähtökappaleen päälle tai lähtökappaleen sisään. Hormimoduulin liitoskappale on vakiona 80mm korkea, joka tulee lyhentää tai jatkaa tarvittaessa oikean pituiseksi. Varaavissa takoissa hormi asennetaan vastaamaan tulisijan kantta. Kamiinoissa saattaa olla lähtökappaleen ympärillä ilmakiertosäleikkö, josta takan lämpö kiertää huonetilaan. Tätä säleikköä ei saa sulkea hormimoduulilla, vaan lähtö tulee kannen pinnasta hieman irti, jolloin ilma pääsee kiertämään. Ensimmäisen kuvan tuotteita (3 ja 4) säätämällä voidaan määrittää jääkö paino ulkokuoren varaan tai sisäputken varaan. Mikäli paino jää sisäputken varaan, suositellaan lisäksi kannatinpannan asentamista välikattoon tai vesikatolle pellityssarjan alle pistekuorman vähentämiseksi. MODUULIEN LIITTÄMINEN Moduulit liitetään toisiinsa kiinnityspannalla. Kiinnityspanta lukitsee moduulit ja tekee tuotteesta tukevan. Pantakiinnityksen ansiosta tuulikuorman kesto on huippuluokkaa ja hormin voi asentaa kulmaan, vaakaan tai roikkumaan jopa oman painonsa varaan 6m korkuisesti. Hormiliitoksessa koiraspää tulee aina alaspäin ja vastaavasti naaraspää on ylöspäin, kuten kuvassa. Kaikki liitokset kulkevat ei linjassa toisiinsa näden, muodostaen ponttimaisen rakenteen, joka on testattu turvalliseksi myös rakenteiden sisään asennettavaksi. Rakenteen ansiosta myös mahdollinen kondenssivesi tai sadevesi ei pääse valumaan vastasuuntaisesti eristeisiin. HUOM Käytä sisäputkiliitoksissa tulenkestävää palomassaa. Massalla sidotaan putket yhtenäiseksi putkistoksi, jolloin lämpölaajentuminen liikuttaa koko sisäputkistoa, ei pelkästään yksittäisiä kappaleita. HUOM Vesikaton yläpuoliset liitokset tulee tiivistää aina elastisella liimamassalla. Massa asennetaan ulkokuoren poikittais-sauman väliin / kiinnityspannan alle. Tällä varmistetaan että sadevesi ei pääse valumaan jatkoskohdasta eristerakenteeseen.

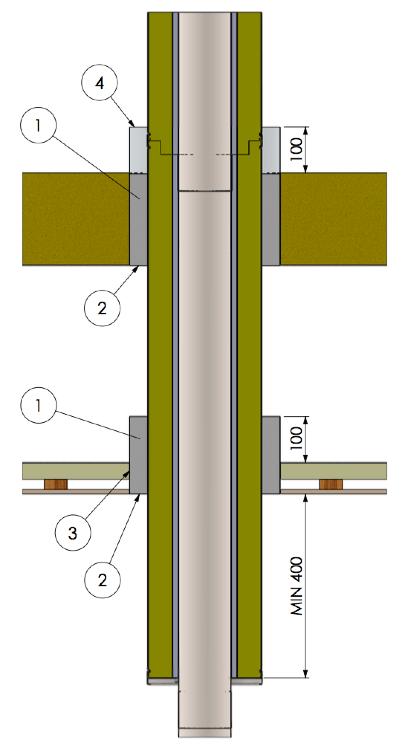

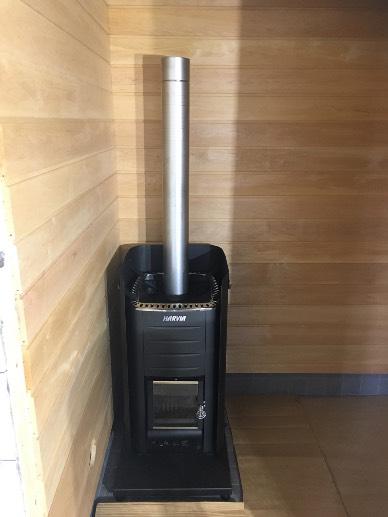

11 Kiuaspiipun liitokset Kiuaspiipun eristämätön putki voidaan lyhentää kohteen mittavaatimusten mukaisesti, jolloin eristetty putki voi lähteä myös suoraan kiukaan päältä kiukaan ollessa T600 luokan mukainen. Eristettyä moduulia tulee ulottua katosta alaspäin vähintään 400mm korkuisesti. Eristämättömän putken suojaetäisyys palavaan materiaaliin on sivu-suunnassa 500mm. Eristämättömän putken suojaetäisyys voidaan puolittaa 1mm teräslevyllä, jolloin seinän väliin jää 30mm ilmarako. Unique piipussa käytetään yleisesti teleskooppista liitosputkea. Teleskooppimaisuus mahdollistaa helpon kiukaan vaihdon. Teleskoopin yläpuolinen adapteri asennetaan eristetyn moduulin sisään pohjalevyn läpi. Adapteri tulee tukeutua pohjalevyyn, jolloin piipun eristeet pysyvät paikallaan. Teleskooppiputkella varustettu piippu tulee aina kannakoida. Eristetyn moduulin ja eristämättömän liitosputken välissä tulee olla aina tuki / pohjalevy. Pohjalevyllä varmistetaan että eristeet eivät pääse valumaan alaspäin. Unique piippu, jossa käytetään eristämätöntä teleskooppimaista liitosputkea, tulee eristetty piippu asentaa etukäteen ja kannakoida rakenteisiin. Teleskooppinen liitosputki asennetaan ja säädetään haluttuun korkeuteen vasta kun eristetty piippu on asennettu. Mikäli asennuksessa käytetään vakio liitosputkea, voidaan liitosputki asentaa etukäteen, jolloin liitosputki tukeutuu eristetyn putken pohjalevyyn, kuten kuvassa. Piippu voi lähteä myös eristetyllä putkella kiukaan päältä, jolloin liitosputkea ei tarvita. HUOM Ympäristöministeriön julkaiseman asetuksen mukaisesti savupiiput tulee varustaa savupellillä, ellei takassa tai kiukaassa itsessään ole savupeltiä. (ei koske kaasu ja jatkuvan polttoaineen syötöllä varustettuja tulisijan piippuja)

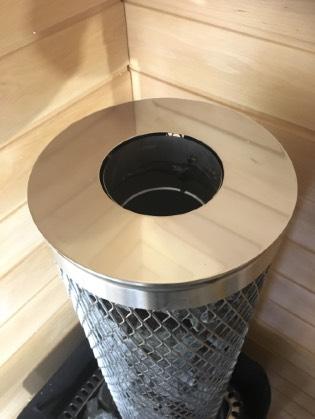

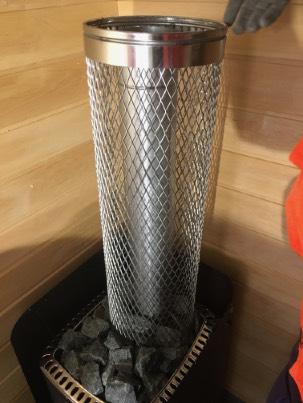

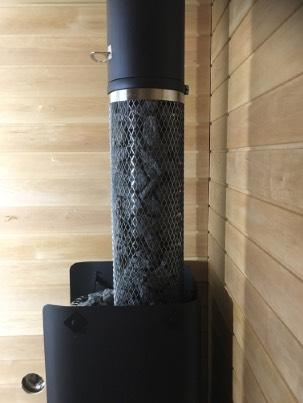

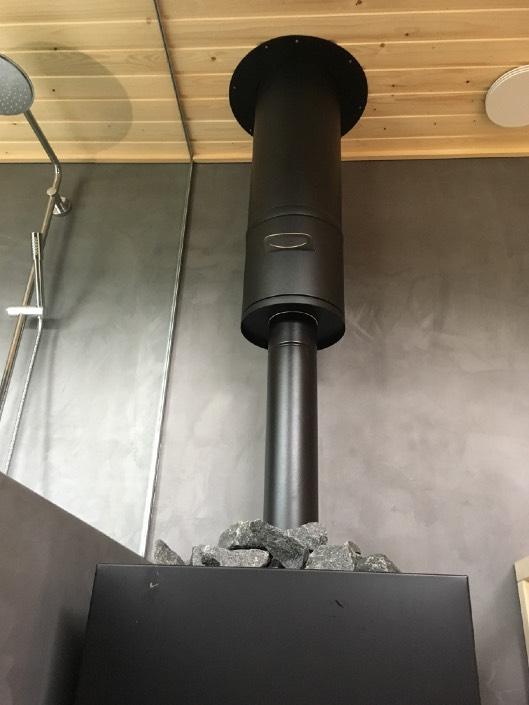

12 Höyrymoduuin asennus Höyrymoduulin yläosaan tulee asentaa metallilevy, Levyn tarkoituksena on estää höyryn nousu hormin eristeisiin ja näin estää eristeiden tarpeeton kostuminen saunottaessa. Asenna sisäputkien liitoksiin palomassa, kuten muihinkin hormiliitoksiin. Asenna eristetty hormimoduuli verkon päälle kiinnityspannalla. Huomioi että eristettyä moduulia tulee olla vähintään 400mm katon alapuoella. Varmista vielä suojaetäisyydet palavaan materiaaliin ja asenna tarvittaessa kohteeseen suojalevyt, mikäli suojaetäisyydet eivät täyty. Lyhennä sisäputki oikeaan korkeuteen ja tarkista suojaetäisyydet seinään. Sisäptken ulkovaipasta 500mm. Etäisyys voidaan puolittaa 1mm suojalevyllä, jolloin seinän väliin jätetään 30mm ilmarako. Lyhennä verkko oikeaan korkeuteen. Verkon ja sisäputken yläreuna tulee olla samassa tasossa. Verkko lyhennetään alaosasta, jolloin verkkon alaosa jää kiukaan kivitilaan piiloon. Verkko tulee olla katosta vähintään 400mm etäisyydellä. Asenna höyrymoduuliin kivet keskeisesti sisäputkeen nähden. Täytä verkko tasaisesti ja ilmavasti. Liian tiivis kivetys pidentää lämmitysaikaa. Täytä verkko mahdollisimman täyteen. Kivet saattavat laskea muutamia senttejä saunottaessa / ajan kuluessa.

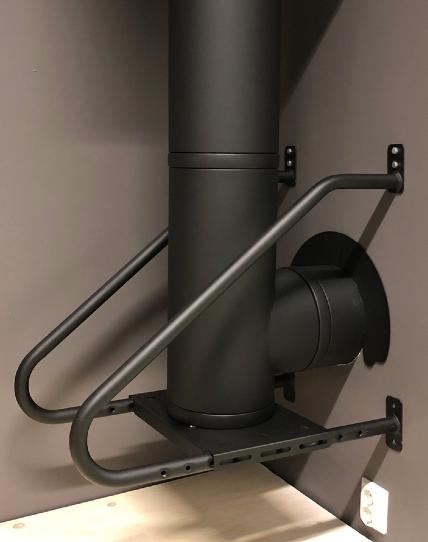

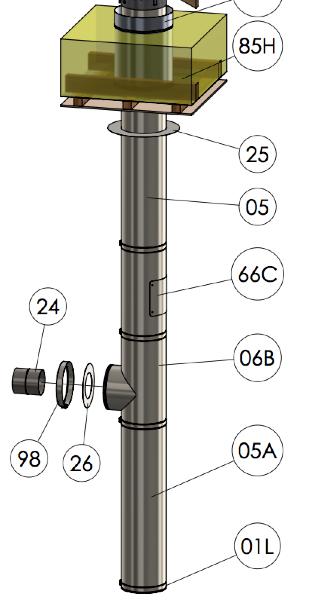

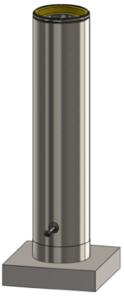

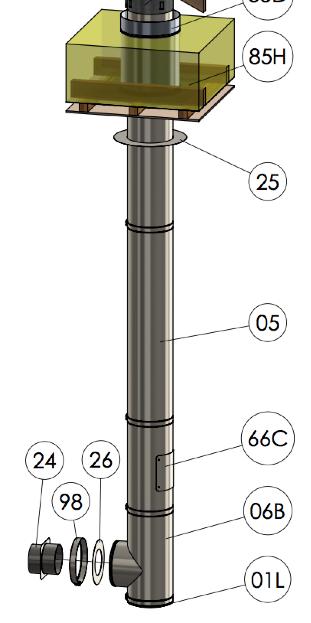

13 Takaa tai sivusta lähtevät liitokset (rakennuksen sisällä) Alaliitos tulisijan takaa tai sivusta. Hormin huonejalusta ja haara asennetaan palamattomalle alustalle. Hormi voidaan tarvittaessa kiinnittää pultilla jalustan sisäosasta lattiaan. Mikäli haaran korkeus on tulisialiitokseen nähden liian korkea, tulee tulisijaa korottaa oikeaan korkeuteen. Haarakappaleessa tai yläpuolelle tulevassa puhdistusluukkumoduulissa on puhdustusluukku, josta vaaka ja pystyosuus voidaan nuohota. Mikäli haarassa ei ole puhdistusluukkua, voidaan haara osa nuohota tulisijan puhdistusluukun kautta. Taka tai sivuliitos tulisijan keskeltä tai yläkulmasta Asennustapa on vastaava kuin alaliitoksella. 05A - säädettävä jalusta Säädettävä jalusta lyhennetään tarvittavaan korkeuteen. Moduuli leikataan alaosasta ja lisätään säätökappale, joka limittyy pannattomasti. Säätökappaleen toisessa päässä on pantakiinnitykseen ura, jolla se voidaan liittää jalustaan. Tuennat Välipohjat tukevat piippua, jolloin varsinaista tuentaa tarvitaan mikäli hormi ylittää huonetilassa yli 6m korkeuden. Kannatinpannalla voidaan tukea piippu niin sivu kuin pystysuunnassa. Vesikaton yläpuolella hormi voi olla maksimissaan 3.5m ilman tuentaa.

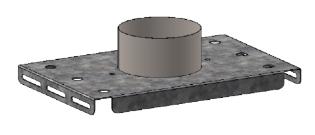

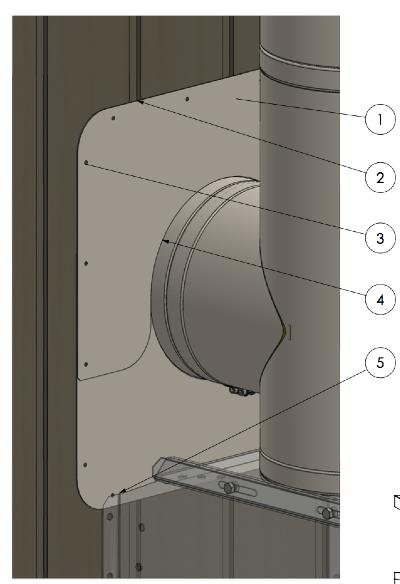

14 Takaa tai sivusta lähtevät liitokset (rakennuksen ulkona) Seinäläpivienti Jalustan pohjalaippa, jonka pohjassa puhdistusluukku Voit asentaa pohjalaippaan esim. kierretangot, jolloin hormiasennus voidaan totuttaa maasta lähtevänä / tukevan liikkumattoman alusta päältä. Vaakamoduuli tulee olla nuohottavissa. Nuohous voidaan suorittaa jalustan pohjan kautta tai haaramoduulin yläpuolelle tulevalla erillisen nuohousluukku moduulin kautta. Hormin seinäläpivienti eristetään ohjeiden mukaisesti ja eriste peitetään peitelevyillä tarvittaessa sekä sisä että ulkopuolelta. Seinäkiinnitys Jalustan pohja voidaan kiinnittää seinään asennettavaan runkoon, jolloin etäisyyttä voidan säätää rungon putkissa vaakasuuntaisesti. Mikäli jalusta ei riitä räystään ohitukseen, räystäs voidaan kiertää kulmamoduulien avulla. Seinätuenta Seinätuentaan voidaan käyttää joko haarustuentaa, kannatinpantaa tai räystääseen kiinnitettävää tuentaa. Ensimmäinen tuenta tulee olla viimeistään 6m kohdalla ja tämän jälkeen tuenta tulee tehdä vähintään 3.5m välein. Vesikaton yläpuolella hormi voi olla maksimissaan 3.5m ilman tuentaa. Räystästuenta tukee hormia, mutta ei kannattele sen painoa. Räystään läpivienti tukee myös hormia. Tuentaan ja kannakointiin suunniteltuja pantoja

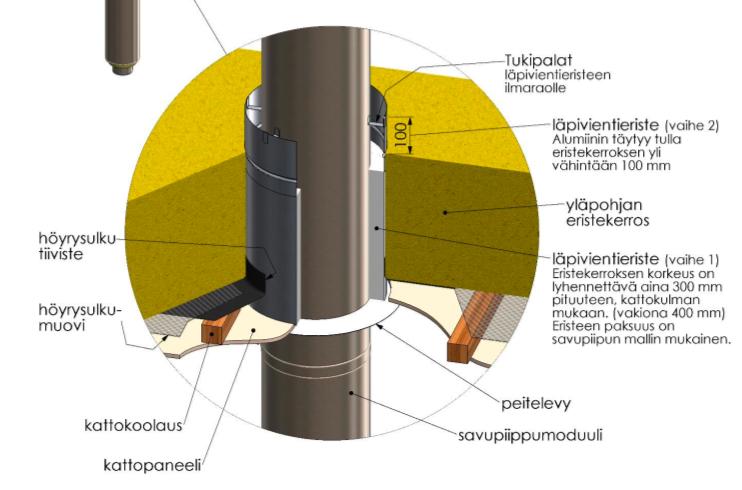

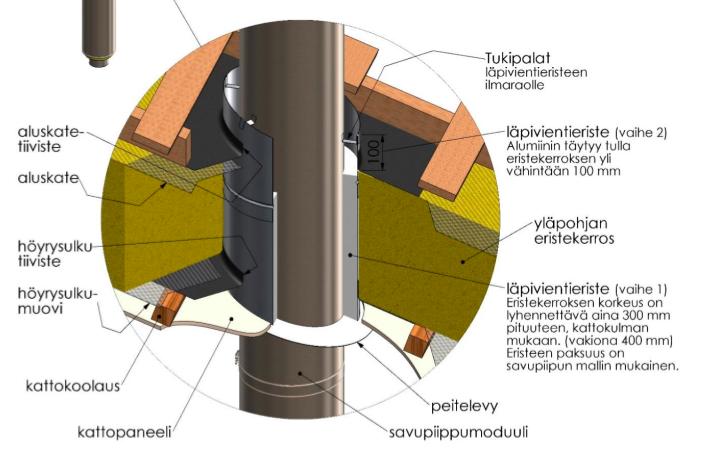

15 Suoran katon läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste. Varmista että tuulettuvaan osuuteen ei pääse roskia -myöskään puhallusvillan asennuksen yhteydessä. VINKKI: Kuminen höyrynsuluntiiviste voidaan asentaa etukäteen, jolloin lisäeriste työnnetään piipun kanssa kumin läpi kokonaisena pakettina. Aluskatetiiviste tulee aluskatteeseen normaalisti. Eristekerroksen korkeus Unique piipussa on 300mm ja paksuus 40mm. Viistokaton läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste ja aluskatetiiviste. HUOM Viistekatoissa leikatun eristeen osa suositellaan siirtämään yläpuolelle katon suuntaisesti. Lisää leikattu eriste kattokulman suuntaisesti. Eristeen paksuus on Unique piipussa 40mm.

16

17

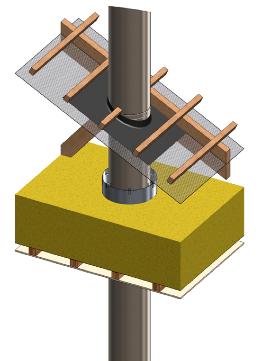

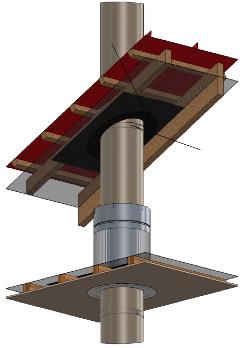

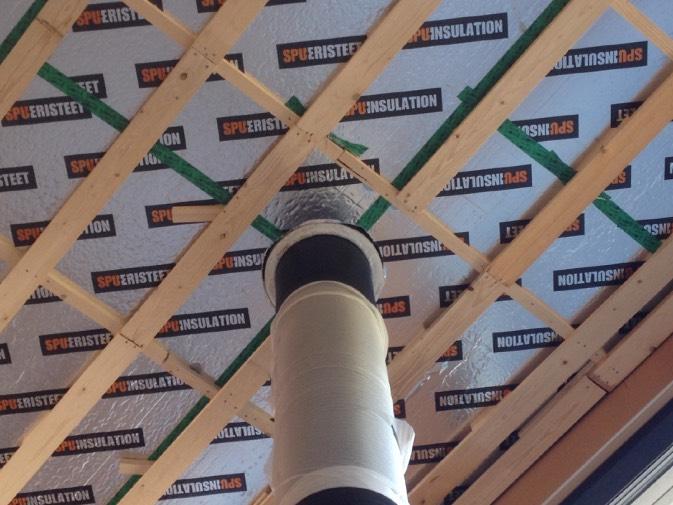

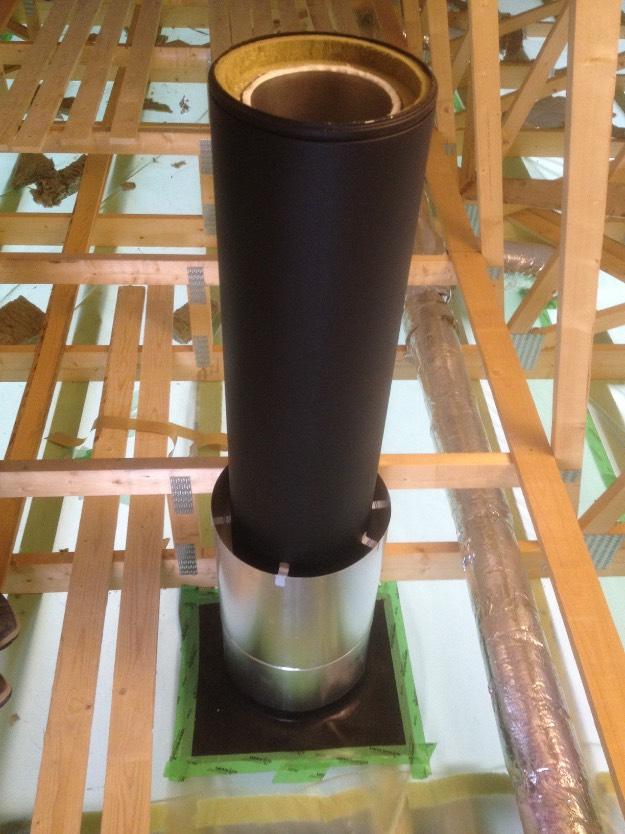

18 Saunan alaslaskettu katto Saunan alaslasketussa kattorakenteissa läpäistään saunahuoneen esim. SPU eristys, jonka jälkeen tulee tuulettuva tila ja yläpuolella rakennuksen varsinaiset ylä tai välipohjaeristeet. Mikäli 800mm korkuinen eristekapseli ei ylety täysin rakenteiden läpi, voidaan ilmakanavaholkkia jatkaa erikseen tilattavalla jatkokappaleella tai kuvan mukaisesti kahdella erillisellä eristeellä Saunan kattojen läpiviennit: Asenna lisäeriste rakenteiden (myös paneelin) läpi ja teippaa alumiiniteipillä läpivienti tiiviiksi eristeen alumiinipintaiseen ulkokuoreen. Peitelevy viimeistelee läpiviennin.

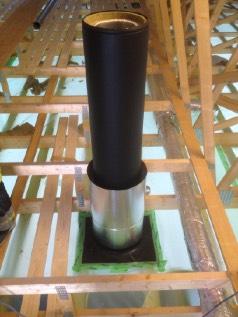

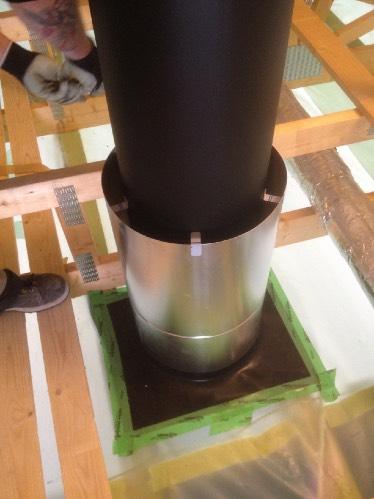

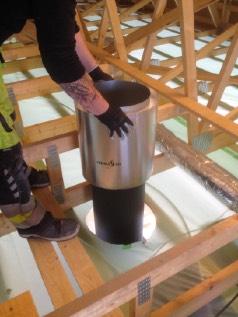

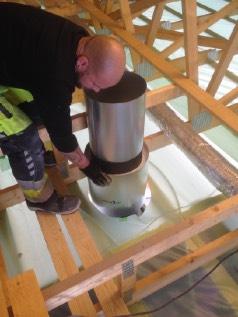

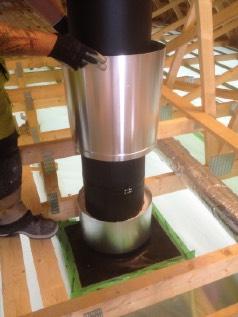

19 LISÄERISTEEN JA HÖYRYSULUN ASENNUS Työnnä lisäeriste hormimoduulin päälle. Sisällä oleva asennuskapseli liukuu ulos. Eriste on tiivis hormimoduulia vasten, joten eristeen tiivistämiseen ei tarvita teippiä tms. Työnnä lisäeriste höyrysulkumuovin ja kattorakenteen (paneelin) läpi, siten että eriste on muutaman millin paneelin alapuolella. Huom. Peitelevy peittää läpiviedyn eristeen. Asenna toinen 400mm korkea alumiininen holkki eristysosuuden päälle ja teippaa tai ruuvaa se kiinni toisiinsa. Varmista että lisäeristeen ilmaraossa ei ole roskia, eikä sinne pääse puhellusvillaa eristystöiden aikana. Ilmarako on suojattava, mikäli puhallusvillojen asennus suoritetaan hormiasennuksen jälkeen. Kiinnitä tyhjän holkin ja moduulin väliin tukipalat, joilla varmistetaan että eristeen alumiiniosuus ei pääse puristumaan ja ilmatuuletus säilyy. Kiinnitä höyrysulkutiiviste höyrysulkumuoviin sinisella tiivistysteipillä. Muista että kumitiivisteen kaulus tulee olla ylöspäin. Varmista että tuulettuvaan osuuteen ei pääse roskia -myöskään puhallusvillan asennuksen yhteydessä Tukipalat, jolla eriste keskitetään piippuun. Jatkoholkki 400mm (tuulettuva osuus). Eristekapseli 400mm > jossa 300mm eriste. Höyrysulkutiiviste > teipataan tai liimataan. Eristekapseli on vakiona 800mm korkuinen ja sitä vasten saa olla 700mm korkuisesti rakennuksen eristettä, kuten puhallusvillaa tai muovieristettä. Alumiininen kaulus tulee ulottua 100mm rakennuseristeen yläpuolelle. Alumiinikuorta voidaan jatkaa tarvittaessa halutuun korkeuteen, esim. Eriste voidaan tuoda SPU eristeiden läpi ja asentaa uretaanivaahto Härmä Air alumiinipintaisen eristeen ja SPU eristeen väliin tiivisteeksi tai teipata alumiiniteipillä tiiviiksi Lisäeriste on esikiristetty tehtaalla tiiviiksi, jolloin eristeen ja piipun väliin ei tarvitse tiivistää.

20

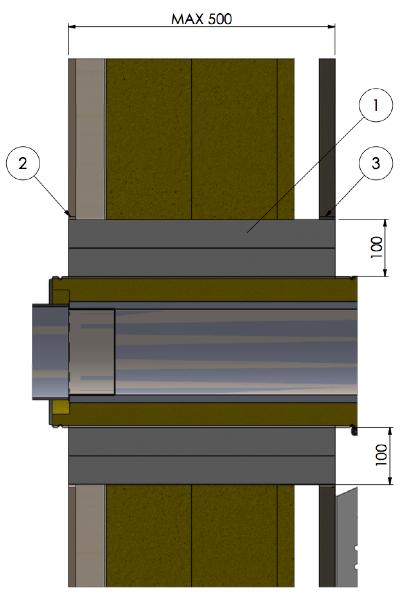

21 Seinänläpivienti hybridieristeellä - paksuus 100mm ja pituus 500mm. Max 500mm vahvoihin seinäläpivienteihin. Tuote testattu myös tiiviin muovipohjaisen eristerakenteen läpivientiin, kuten PIR tms. Tuotteesta tehty erillinen TTY:n testaus 300mm PIR + 200mm Siporex läpiviennille (yht. 500mm). Eristeen asennustapa on kaikilla seinärakenteilla samanlainen. Eriste tuodaan kauttaaltaan seinärakenteiden läpi. Alumiinipintaiseen eristeeseen voidaan teipata ja tiivistää seinärakenteen materiaalit höyrytiiviiksi.

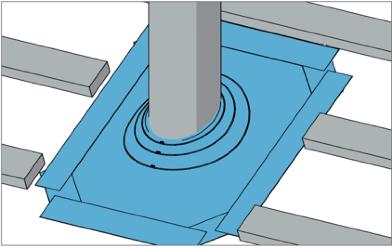

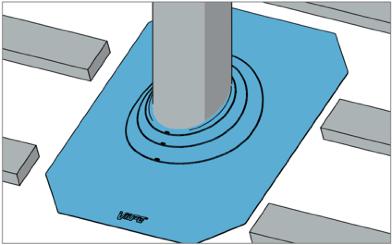

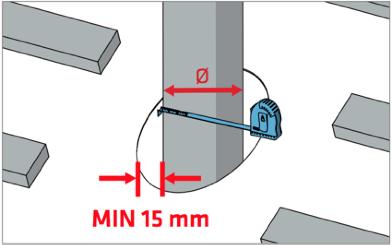

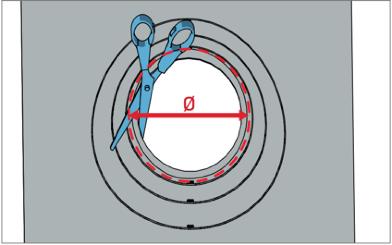

22 Aluskatetiivisteen asennus. Aluskatteen ja piipun väliseen saumaan asennettavan tiivistyskappaleen tehtävänä on estää sade- ja kondenssiveden kulkeutuminen rakenteisiin aluskatteen ja piipun välisestä saumasta. Piipun ulkopintaa koskettava tiivistekumi on joustavaa EPDM- kumia. Tuotteen käyttäytyminen on testattu savupiipun lämpötilankestävyys- ja nokipalotesteillä. Tiivisteen asennus alakautta piippua vasten Tiivisteen aennus yläkautta eristeholkin päälle Varmista aina asennuksessa että hormia vasten oleva tiivisteen kaulus on ylöspäin, näin varmistat että mahdollinen vesi ei keräännyt pussiin.

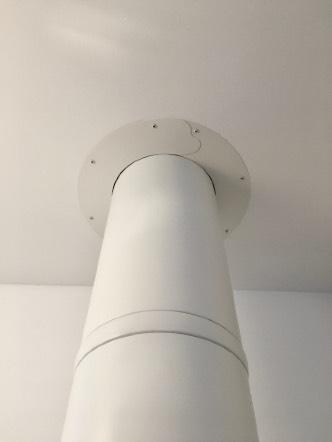

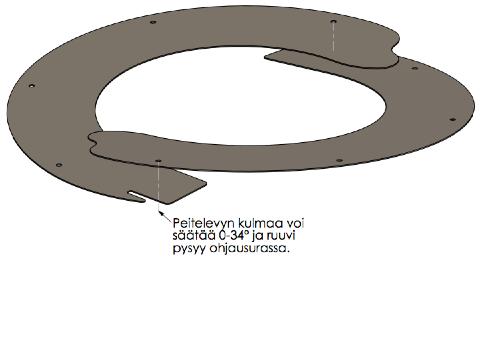

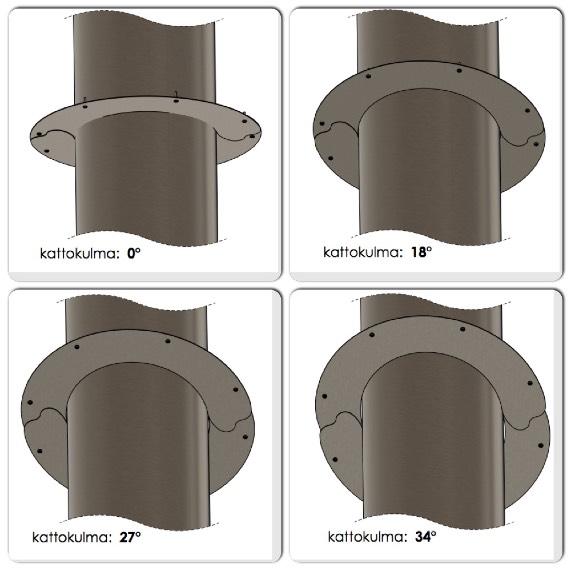

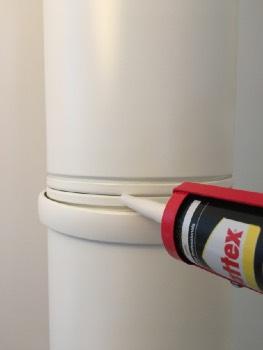

23 Peitelevyn asennus Alakattoon, lattiaan tai seinäläpivienteihin HUOMIOI NÄMÄ TÄRKEÄT ASIAT ENNEN ASENNUKSEN ALOITTAMISTA - Peitelevyn kulmaa voi säätää 0-34 kattokaltevuuksiin. - Peitelevy kiinnitetään kattopintaan joko ruuveilla tai liimalla. -Peitelevyn ja hormin välinen sauma voidaan tiivistää esim. saniteettisilikonilla. -Peitelevyllä voidaan peittää alakattojen, lattian ja seinänläpiviennit. PEITELEVYN ASENNUS Peitelevyn lamellit asennetaan molemmilta puolilta ristiin, jolloin ne näyttävät päälekkäin ollessaan samanlaiselta. Valikoimassamme on myös suoran katon peitelevyjä. Levy on asennettava moduuliin ennen moduulien kiinnitystä. PEITELEVYN ASENNUS ERI KATTOKALTEVUUKSIIN Mikäli kattokaltevuus on jyrkempi kuin 34, voidaan levyn reunoja hioa hieman suuremmaksi, että peitelevy saadaan istumaan kattokaltevuuteen sopimaksi.

24 Vesikaton pellityssarja kattokaltevuuteen Vaihtoehtoinen pellityssarja 0-10 kattokaltevuuteen / huopakatolle Helman siivekkeiden kulmaa säätämällä pellitys saadaan istumaan eri korkuisiin profiileihin. Huopakatolla helmat leikataan suoraksi.

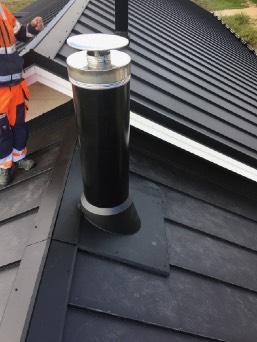

25 Asennus konesauma -ja konesaumajäljitelmäkattoon Aseta jatkokset aina siten että vesi juoksee jatkosten yli Kiinnitä rikkisuoja (hormin päätekappale) aina palomassalla sisäputkeen, kuten moduulien jatkokset. Rikkisuoja elää pystysuunnassa lämmön vaikutuksesta, jolloin sitä ei saa kiinnittää ruuveilla sivusuunnasta. Rikkisuoja pitää myös alemmat osat paikoillaan. Verhousputki ja piippumoduuli tulee olla samaan korkeuteen lyhennetty. Myrskykauluksella estetään veden valuminen juurikartioon. Juurikartio leikataan tarvittaessa kattokaltevuuteen sopivaksi. Jyrkälle katolle takareunasta ja loivalle katolle etureunasta. Konesaumakaton saumalle leikataan ura pellityksen etureunaan Asenna liima konesaumakaton kiskon alle. Liimalla estetään mahdollisen veden sivusuuntainen siirtyminen. Kiinnitä kiskot tiivisteellisillä ruuveilla kattoon. Superloni tiivisteet kiinnitetään etureunaan, sekä molemmille sivuille kiskojen ulkopuolelle, jolla estetään myös veden tuiskulumen eteneminen. Konesaumakatossa harjakappale tulee hankkia erikseen

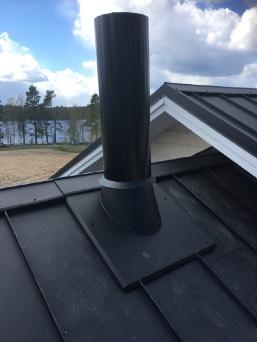

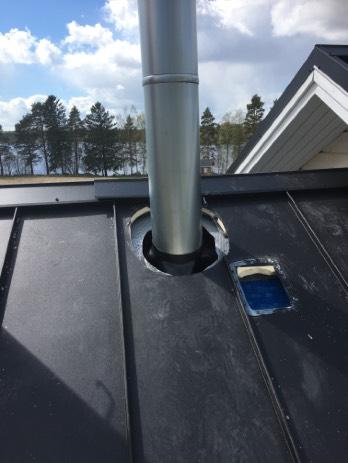

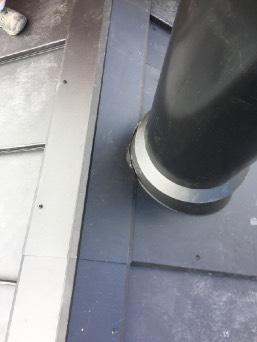

26 Peltisarjan asennus konesaumakattoon Leikkaa kattoon hormia isompi reikä, jolloin voit tiivistää mahdollisesti aluskatteen yläkautta. Asenna konesaumakattoon asennuskiskot tai kestopuu rimat kattoon. Laita liimamassa tiivisteen alle, jolloin veden sivuttais suuntainen valuminen estyy. Kiinnitä kiskot kattoon sopivilla ruuveilla. Asenna pellityksen molemmille sivuille ja alareunaan vanutiiviste. Tiiviste estää tuiskulumen ja roskien kertymisen pellityksen alle. Asenna juurilevy paikoilleen. Juurilevyn tai jatkolevun tulisi mennä harjapellin alapuolelle. Perinteisessä konesaumakatossa juuri voidaan kantata katon yli tai hankkia harjakappale erikseen. Leikkaa peltisarjan etuosaan / konesaumakohtaan lovi. Ruuvaa pellitys asennuskiskoihin kiinni tiivisteellisillä kattoruuveilla. Asenna myrskukaulus juuriosan päälle. Mikäli sarja tulee lähelle harjaa, voidaan harjapeltiä muotoilla, että pellitys mahtuu harjapellin alle. Lyhennä hormi tai verhousputki oikeaan mittaan. Asenna verhousputki myrskykauluksen päälle. Kiinnitä rikkisuoja palomassalla sisäputkeen. Rikkisuojaa ei saa ruuvata kiinni verhousputkeen tai hormiin. Rikkisuojan tulee päästä nousemaan ja laskemaan hormin lämmetessä. Pellityssarjan asennus on valmis.

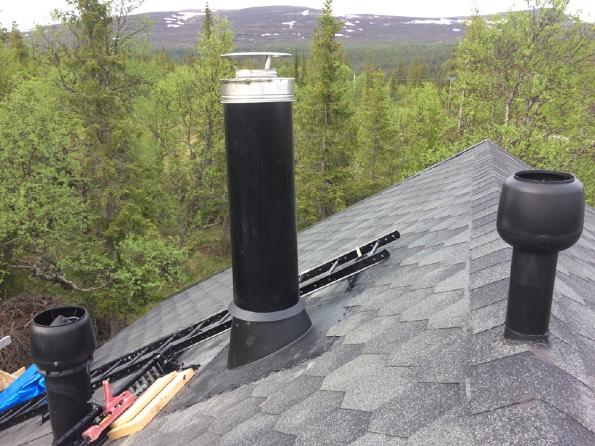

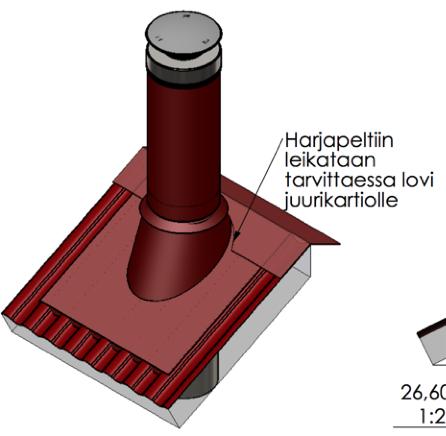

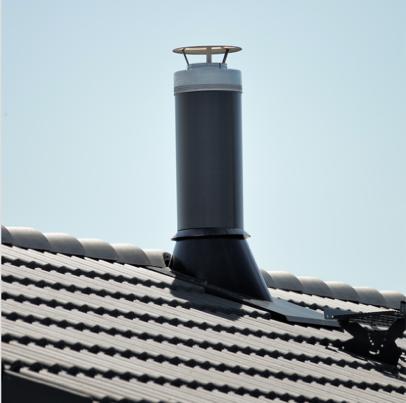

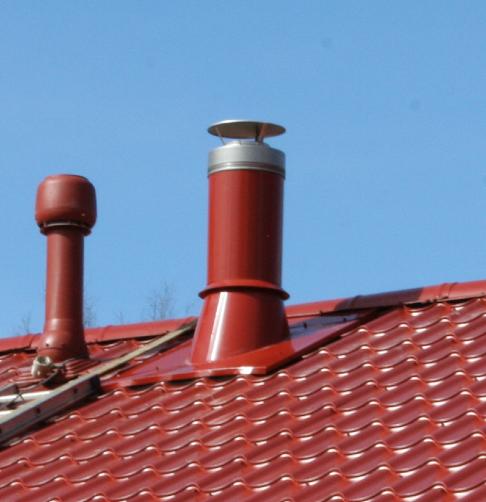

27 Kattoläpivienti eri kattoprofiileissa Palahuopakatossa pellityksen yläreuna asennetaan huovan alle ja alaosa huovan päälle. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Tiilikatossa pellityksen yläreuna asennetaan joko tiilen tai harjatiilen alle ja alaosa tiilen päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon tiivisteellisillä ruuveilla. Peltikatossa pellityksen yläreuna asennetaan harjapellin alle ja alaosa pellin päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon tiivisteellisillä ruuveilla. Huopakatossa pellitys asennetaan suoraa huovan päälle, jolloin reunojen päälle hitsataan huopakaistaleet tai kahden alushuovan ja pintahuovan väliin. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Jos pellitys tulee lähelle harjapeltiä tai tiiltä, voidaan harjakappaletta loveta että pellitys mahtuu harjakappaleen alle. Vastaavasti jos pituus ei riitä, jatketaan pellitystä jatkolevyillä, kunnes etäisyys on riittävä. Rikkisuoja, eli moduulin päätekappale kiinnitetään aina palomassalla sisäputkeen. Päätekappaletta ei saa ruuvata pellityksen verhousputkeen tai moduulin pintapeltiin kiinni. Hatun täytyy päästä elämään lämpölaajenemisen myötä, jolloin sisäputki nostaa ja laskee hattua.

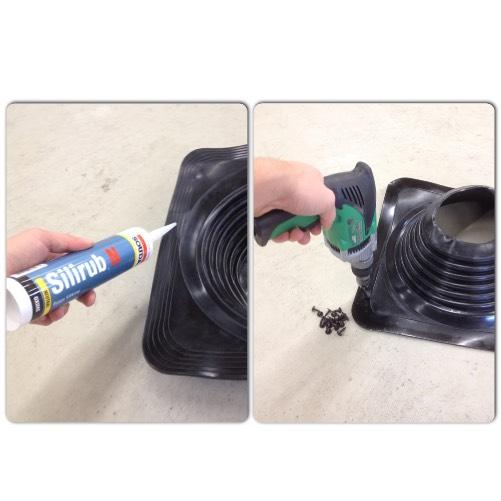

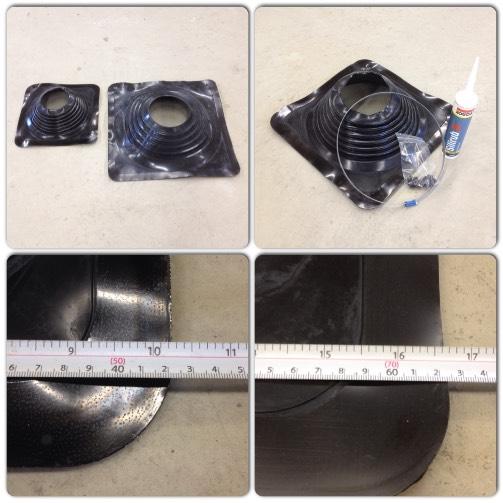

28 1 Pyramidimallisen kattitiivisteen asennus 2 Kumitiiviste on lämpötestein testattu ja sallittu asennettavaksi Unique tuotteeseen. 1. Kumitiivisteitä on kahta kokoa, riippuen hormin ulkohalkaisijasta. Esim. ECO AIR paketissa on vakiona pienempi pyramiditiiviste. 2. Tiivistepaketti pitää sisällään pyramidikumin ja klemmarin. Ruuvit ja liimamassa hankitaan erikseen. 3. Pienemmän tiivisteen juuriosan leveys on 42cm. 4. Suuremman tiivisteen juuriosan leveys on 62cm Tiivisteen malli on pyramidimainen, josta voidaan leikata renkaita pois hormin halkaisijaan sopivaksi. 6. Tiiviste leikataan pienemmäksi kuin hormin ulkohalkaisija, jolloin se venytetään hormin kuoren päälle tiiviisti ja siten, että tiivisteen kaulus jää ylöspäin, jolloin vesi pääsee valumaan alas. 7. Juuriosassa on kumin sisään intekroitu alumiininen levy, jolloin juuriosaa voidaan muotoilla kattoprofiilin mukaiseksi. KONESAUMAKATTO Konesaumakatoissa katon sauma tulee taittaa katonmyötäiseksi, että tiiviste voidaan asentaa tiiviisti. TIILI JA HUOPAKATTO Tiili ja Huopakatossa tiivisteen yläreuna voidaan pujottaa tiilen tai huovan alle, jolloin vesi valuu tiivisteen yläreunan yli. 8. Tiiviste kiristetään hormiin klemmarilla, jolla varmistetaan juuren tiiveys. 9. Tiivisteen reunoille levitetään liimamassa kauttaaltaan ja riittävästi. Paina tiiviste kattopintaa vasten ja varmista että liima on levinnyt tasaisesti tiivisteen reunoille. 10. Tiiviste ruuvataan kattoon ruuveilla, joilla varmistetaan että liima kiinnittyy kunnolla ja tiiviisti kattopintaan Tarkasta kattotiiviste säännöllisin väliajoin. Lumi, jää ja aurinko saattavat vaurioittaa tiivistettä. Vaihda tai pellitä piippu tarvittaessa. Susittelemme asentamaan vesikaton yläpuolisiin moduuli liitoksiin liimamassan. Liima varmistaa että vesi ei pääse pannan alta valumaan alas.

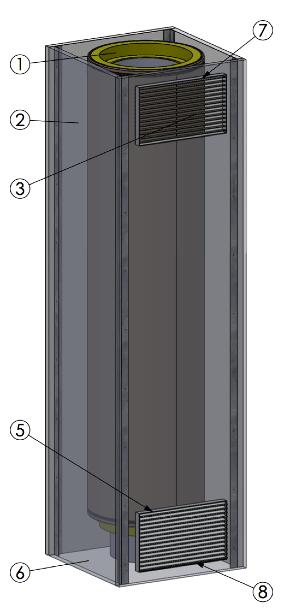

29 Piipun kotelointi Savupiipu on testattu koteloituun rakenteeseen. TARKASTUS JA PUHDISTUS Savupiippu ja sitä ympäröivä tila on suunniteltava ja rakennettava sellaiseksi, että se on tarkastettavissa ja puhdistettavissa. Mikäli ilman liikkuvuus katkaistaan kotelorakenteen esim. 1 ja 2 kerroksen välillä lisäeristein tms. tulee puhdistettavuus ja tarkastusmahdollisuus rakentaa molempiin kerroksiin erikseen. KOTELON RAKENNE Koteloitu rakenne tulee olla palamatonta rakennusmateriaalia ja se tulee olla tarkastettavissa, joko irroitettavan tai avattavan etuseinän, tai avattavien säleiköiden kautta. SÄLEIKÖT Piipun ylä ja alapäähän tulee asentaa säleiköt. Säleikön minimi koko piippua kohden on 300 x 150mm. (kuva 3 ja 5). Alempi säleikkö voidaan asentaa sokkelin sisään, mikäli tuulettuvuus ja puhdistettavuus säilyy. Kuva 8. Säleikön etäisyys alareunasta min. 50mm. Kuva 7. Säleikkö etäisyys yläreunasta max. 50mm. Säleiköt tulee sijoittaa siten, että ympärillä olevat materiaalit eivät tuki ilmavirtausta. PALOTURVAETÄISYYS Piipun ulkokuoren ja kotelon seinämien väliin tulee jättää tuuletusrako piipputyypin mukaisin turvaetäisyyksin x 2 * UNIQUE piipulla kotelo tulee olla 80mm kauttaaltaan irti piipusta. AIR piipulla kotelo tulee olla 52mm kauttaaltaan irti piipusta. *BASIC piippua ei ole testattu koteloituun rakenteeseen. YLÄPOHJAN ASENNUSKOTELO Piipun lisäeristys toteutetaan normaalin eristysohjeen mukaisesti, huomioiden kaksinkertainen turvaetäisyys kotelon reunaan. Mikäli lisäeriste tulee kotelon sisäpuolelle, tulee eristeen ja kotelon väliin laittaa esim. palovilla tai palouretaani tiivistämään eristeen ja kotelon väli. KOTELOINTI TAKAN KUORIRAKENTEEN SISÄÄN Esim. kiertoilmatakan ja sen paikalla valmistettu kuorirakenne luokitellaan koteloksi ensimmäisestä kansilevystä, eli palokatkosta lähtien. Takkalle tulee omat ritilät ja ylös nostetun kuoren sisällä kulkevä piippu tulee noudattaa näitä ohjeita ja piipun tulee olla eristetty. Ainoastaan takan palokatkon alapuolella olevan takkasydämmen ja eristetyn piipun välinen liitos luokitellaan liitosputkeksi ja voi olla eristämätön. Eristettyä piippua tulee olla vähintään 500mm alakaton pinnasta alaspäin. PALOERISTYS Mikäli kotelon ala tai yläpuolelle tulee sokkeli, tulee sokkeli olla tuulettuessaan minimissään paloturvaetäisyyden päässä piipusta. Sokkelin läpi suositellaan tuomaan kuitenkin hormin lisäeristys. 9. Kuvassa irroitettava etusäleikkö. 10. Mikäli kotelon sisään asennetaan kulmalistoja, tulee niiden olla palamatonta materiaalia (esim. metallia). Kotelo tulee suunnitella itsessään palamattomasta materiaalista.

30

31 Härmä Air Oy Asennusraportti JÄLLEENMYYJÄN TIEDOT Toimittaja / jälleenmyyjä PIIPUN JA TULISIJAN TIEDOT Piippumalli Savukanavan halkaisija mm Piipun paloluokka Piipun korkeus Tulisija merkki / malli Tulisijan paloluokka ASENNUKSEN TIEDOT Pystysuora asennus Vino / vaaka asennus metriä. astetta / metriä. Piipun lisäeriste on asennettu. Välipohjaan Yläpohjaan Seinään Koteloon Piippuun on asennettu CE-merkinnästä kertova tyyppikilpi täytettynä Kyllä Ei Piipun pintaan ei ole kiinnitetty palava-aineista materiaalia. Kyllä Ei Piippu on asennettu koteloituun rakenteeseen. Kyllä Ei Asennus on suoritettu savupiipun asennusohjeiden mukaisesti. Kyllä Ei Asennuksessa on noudatettu Ympäristöministeriön säädöksiä. Kyllä Ei Asennuksessa on noudatettu voimassa olevia rakennusmääräyksiä. Kyllä Ei Asennus pvm. Kiinteistön omistaja Osoite Kiinteistötyyppi ASENTAJAN TIEDOT Asentaja Asentajan puhelinnumero Asentajan sähköposti Osoite Päiväys ja allekirjoitus Säilytä tämä täytetty lomake ja sisällytä tiedot rakennuksen käyttö- ja huolto-ohjeeseen. Toimita tarvittaessa kopio kunnan/kaupungin rakennusviranomaiselle, sekä kiinteistön omistajalle.
