RH T600 ASENNUSOHJE. Tekniset tiedot 1/2013

Koko: px
Aloita esitys sivulta:

Download "RH T600 ASENNUSOHJE. Tekniset tiedot 1/2013"

Transkriptio

1 RH T600 ASENNUSOHJE Tekniset tiedot 1/2013 -Paloluokka T600 -Suojaetäisyys eristetystä moduulista 50mm piipun ollessa näkyvissä tuulettuvassa tilassa -Suojaetäisyys eristetystä moduulista 50mm alle 400mm ylä/välipohjassa -Suojaetäisyys eristetystä moduulista 70mm yli 400mm ylä/välipohjassa -Sisäputki jaloterästä -Ulkokuori kuumasinkitty,tarvittaessa pintakäsitelty tai ruostumaton teräs -Kivivillapohjainen eristerakenne -Nokipalonkestävä -Max piipun pituus 35m -Max pituus vesikatolla ilman tuentaa 3,5m -Max pituus ensimmäisen tuen alapuolella 6m -Piipun voi asentaa 6m roikkumaan oman painonsa varaan -Sivuttais-siirroissa piippu tuettava 3,5m välein -Voidaan asentaa tuulettuvaan koteloon (koteloinnissa on huomioitava suojaetäisyydet ja rakennusmääräykset)

2

3

4 EU-vaatimustenmukaisuusvakuutus Valmistaja Yritys Osoite Valmistuspaikka Tuotekuvaus Tuote Tyyppinimi Ominaisuus Sisäputki Ulkokuori Käyttö Käyttöluokka Härmä Air Oy Köykkärintie Voltti Alahärmä Takkapiippu RH T600 Kivivillaeristeellä vuorattu moduulisavupiippu. Jaloterästä 0,5-1,5mm Kuumasinkitty teräs 0,6mm 0,7mm,joka tarvittaessa pintakäsitellään tai vaihtoehtoisesti ruostumaton teräs 0,5mm 0,7mm Puu, hiili, turve, pelletti, kaasu, kevytöljy... T600 Suojaetäisyys 50mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa 50mm palavaan materiaaliin alle 400mm ylä/välipohjissa (2x26mmxH500mm) 70mm palavaan materiaaliin yli 400mm ylä/välipohjissa (2x26+1x13mmxH700mm) 70mm palavaan materiaaliin vaakasuuntaisissa läpivienneissä (2x26mm+1x13mmxW500mm) Tehtaan sisäisen laadunvalvonnan vaatimukset täytetty standardein EN :2009 ja EN :2009 Tuotteen alkutestauksessa noudatettu testausstandardia EN 1859:2009 sekä SG03:n eurooppalaisten Notified Bodyjen yhtenäisten käytäntöjen takaamiseksi laadittuja ohjeita. CE merkittävät savuhormit täyttävät edellä mainittujen standardien määrittämät tuotteille asetetut vaatimukset Tyyppimerkintä alle 400mm ylä-/välipohja Tyyppimerkintä yli 400mm ylä-/välipohja Laadunvarmistusnumero T450-N1-D/W-Vm-L50( )-G50 T450-N1-D/W-Vm-L20( )-G50 T450-N1-D/W-Vm-L50( )-G70 T450-N1-D/W-Vm-L20( )-G CPD Sertifiointipäätös

5 YLEISTÄ TÄRKEÄÄ ENNEN ASENNUSTA! Härmä Air Oy ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä, jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Esim. ylä-/välipohjaan tai seinän läpivientiin sijoittuvista moduulien liitoskohdista. Härmä Air Oy:n valmispiiput on valmistettu yleisesti pohjoisiin olosuhteisiin. Tyyppikilpi: - Tyyppikilpi kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivän. - Tyyppikilpi on oltava aina samassa huonetilassa tulisijan kanssa. - Tyyppikilven tulee merkitä aina asennuspäivä ja asentajan tiedot mahdollisia takuuasioita varten. - Mikäli tietoja ei löydy kilvestä, emme anna tuotteelle takuuta. Asennuskortti - Tuotteen mukana toimitetaan asennuskortti ja palautuskuori, asennuskortti tulee täyttää huolellisesti ja toimittaa valmistajalle ja siinä luetelluille tahoille. Mikäli asennuskorttia ei ole täytetty ja toimitettu asianmukaisesti, emme takaa tuotteelle takuuta. Takuu - Normaali takuu savupiipulla on 8 vuotta. Takuu koskee piipun rakennetta. - Takuu ei koske savupiipun lisäosia ja tarvikkeita. TÄRKEÄÄ TIETOA LUMIESTEISTÄ: - Asiakkaan on huolehdittava kohteen vesikaton läpiviennin riittävistä lumiesteistä. - Valmistaja ei toimita lumiesteitä eikä siten ota vastuuta niiden asentamatta jättämisestä. Nuohous - Nuohous voidaan suorittaa normaalisti - Normaali nuohous on suoritettava määräysten mukaisin väliajoin - Nuohouksessa käytettävä muoviharjaa - Savupelti on avattava täysin auki nuohouksen aikana HELP DESK : avoinna arkisin klo Piipun mitoitus katolla

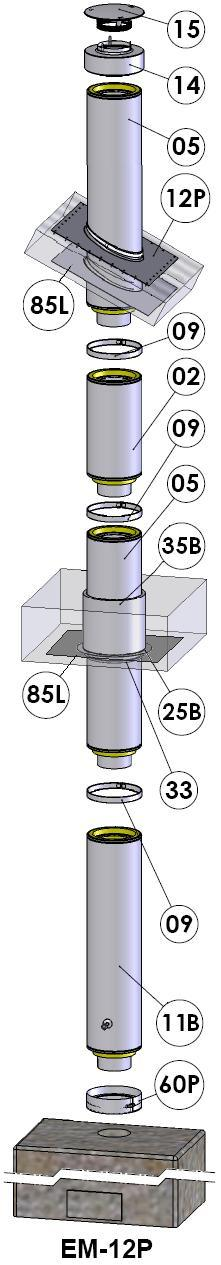

6 15. Sadesuoja - Asennetaan piipun päähän kolmella sakaralla. Suojaa veden ja lumen pääsyn piippuun. 14. Rikkisuoja - Asennetaan kuten moduulit, liitos menee sisäputken naarasosaan. Suojaa veden ja lumen pääsyn piippuun eristeisiin. Älä kiinnitä rikkisuojaa ulkokuoreen kiinni,ainoastaan alapuolisen modulin sisäputkeen ja tiivistä liitos palomassalla.päästävä liikkumaan mukana sisäputken eläessä. 12P. Juurikumi kiinnitystarvikkeineen - Vesikaton ensisijaiseen tiivistykseen suunniteltu läpivientipaketti, joka soveltuu kaikille kattomateriaaleille. 05. Suoramoduli pitkä - Moduulit kiinnitetään kiinnityspannalla.sisäputket asennetaan aina koiraspää alaspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivistemassalla liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. 02. Suoramoduli lyhyt - Pituudesta riippuen toimituksessa voi olla myös lyhyempiä moduleja. Modulien sisäputket asennetaan aina koiraspää alaspäin. Sisäputkien liitoskohdat tiivistetään palomassalla liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. Modulien ulkokuoret asennetaan päinvastaisesti koiraspää ylöspäin. 09. Kiinnityspanta - Kiinnityspannalla lukitaan moduulit toisiinsa 85L. Höyrysulku / Aluskatetiiviste - Tiivisteellä estetään kylmän ilman valumisen piippua pitkin alas ja vastaavasti lämpöä nousemasta ylös, joka saattaa aiheuttaa kondensiota. Höyrysulku leikkaa tiivisteeseen sopivan kokoinen reikä että voit venyttää höyrysulkutiivisteen lisäeristematon uloimman alumiinipinnan päälle asennusohjeessa olevan kuvan mukaisesti ja kiinnitä asentamasi tiivisteen helmat kiinnitysteipillä muoviin. Vuotokohdat piipun pinnan ja lisäeristyksen välistä pystytään minimoimaan teippaamalla läpiviennin lisäeriste yläpuolelta alumiiniteipillä kiinni piippuun. Aluskate - leikkaa tiivisteeseen reikä ja venytä tiiviste piipun päälle tai eristetyssä yläpohjassa lisäeristeen alumiinin päälle (katso ohjekuvat). Kiinnitä helmat aluskatteeseen mukana tulevalla kiinnitysteipillä. Pyri minimoimaan vuotokohtia. HUOM! Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Huomioi suojaetäisyydet. 35. Lisäeriste Turvalliseen läpivientiin suunniteltu eristys. Lisäeristemattokerrokset kiedotaan tiukasti piipun ympärille alumiiniteipillä tai sidontalangalla. Eristys tulee asentaa ohjekuvan mukaisesti, rakenteiden läpi 26mm eristematto ja seuraava 26mm eristematto jää kattopaneleiden päälle kun suojaetäisyys 50mm ylä/välipohjan ollessa maksimissaan 400mm,toimitettava lisäeristekorkeus 500mm. Höyrysulkukumitiiviste asennetaan uloimman läpivientieristeen alumiinipinnan päälle niin että siihen jää kaulusta ja kiinnitetään helmat kiinnitysteipillä muoviin. Ylä/Välipohjan paksuuden ollessa yli 400mm suojaetäisyys on palavaan materiaaliin 70mm ja eriste toimitetaan 3-kerroksisena,26mm eristematto läpi rakenteen ja 26mm+13mm eristemattokerrrokset asennetaan kattopanelin yläpuolelle, toimitettavan lisäeristeen korkeus yli 400mm ylä/välipohjiin on 700mm. Katso ohjekuva asentamisesta.peitelevy peittää läpimenon. Mikäli kysymyksessä on kaksi kerroksinen asunto, tulee kahden ensimmäisen eristekerroksen tulla myös lattian läpi, peitelevy peittää läpimenon myös lattiassa. HUOM! Eristämiseen on aina käytettävä piipun omia lisäeristeitä.tuote ei täytä määräyksiä, mikäli eristämiseen on käytetty jotain muuta ratkaisua. Rakenteiden läpi asennettujen lisäeristeiden alapuoliset päät tiivistetään silikonilla ennen peitelevyn asentamista. 25. Peitelevy - Piipun läpimenoreiän siistimiseen tarkoitettu peitelevy. Levy kiinnitetään kattoon joko tuentakumilla,liimalla tai ruuveilla. Mukana oleva peitelevy on tarkoitettu 0-19 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn reunoista leikata sisäreunoja ovaalin malliseksi, kunnes haluttu kaltevuus on saavutettu. Valikoimassamme on myös kaksiosaisia peitelevyjä jälkiasennukseen eri kattokaltevuuksille. 33. Tuentakumi - Tuentakumilla nostetaan/kiinnitetään peitelevy kätevästi kattoa vasten. Näin pääset aina halutessasi tarkastamaan välipohjan eristyksen ilman työkaluja. Mikäli kyseessä on hirsirakennus, voidaan rakenteiden laskeminen säätää aina tarvittaessa. 11. Savupeltimoduuli - Savupeltimoduuli asennetaan usein ensimmäiseksi elementiksi tulisijan päälle. Savupellissä on kiristysruuvi, josta säädetään käyttö miellyttäväksi. Savupellin varsi on myös irroitettavissa asennuksen ajaksi, jolloin voit laskea moduulin esim. yläkautta tulisijan päälle. 60P Tulisijaliitospaketti - Tulee aina ensimmäiseksi osaksi tulisijan päälle. Liitospaketilla tasataan piipun paino tasaisesti piipun rakenteisiin. Peitemansetilla verhoillaan myös tulisijaliitos.

7

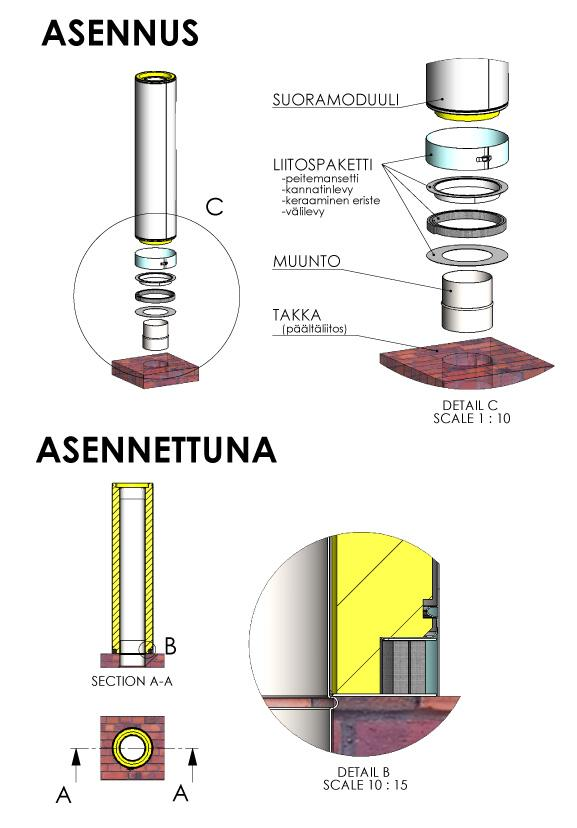

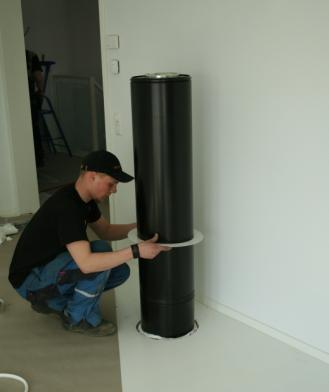

8 PIIPUN ASENTAMINEN Tutustu huolellisesti asennuohjeeseen ennen kuin aloitat piipun asentamisen. Leikkaa alakattoon n.30mm kauttaaltaan isompi reikä kuin piipun halkaisija on, näin saat myöhemmin tuotua Ylä/välipohjan lisäeristeen helposti rakenteiden läpi huonetilan puolelle (paksuus n.26mm).voit kohdistaa esimerkiksi luotilangan avulla tulisijan lähdön keskeltä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin voidaan myös asentaa muuntoadapteri mikäli piippu ja lähtö ovat eri kokoiset. Toimitamme muunnot asiakkaan ilmoittaman lähdön halkaisijan mukaan. Muunto ei sisälly vakiotoimitukseen,lisäosa. Muunnon lyhentäminen tapahtuu asennuspaikalla. Asenna savupeltimoduli tulisijassa olevaan lähtökappaleeseen. Käytä liitoskohdan tiivistämisessä palomassaa (tai vaihtoehtoisesti tässä tulisijaliitoksessa mahdollisuus käyttää myös palovillaa palomassan sijasta). Käännä savupelti haluttuun suuntaan. Mikäli tila on ahdas, etkä pysty asentamaan savupiippua tulisijan päälle alakautta, irrota savupellistä varren jatkoskohdasta irti. Näin pystyt asentamaan piipun yläkautta tulisijan päälle. Mikäli piipussa ei ole vielä tyyppikyltti kiinni, kiinnitä se tässä vaiheessa moduuliin ja täytä tiedot. Takuu ei ole voimassa mikäli kylttiä ei ole tai se on puutteellisesti täytetty. Kiinnitä liitospaketin peitemansetti nyt tulisijan juureen. Aseta peitelevy ja tuentakumi piipun pintaan odottamaan lopullistaasentamista ennenkuin läpäisee alakaton. Tuentakumi tulee peitelevyn alapuolelle,jolla peitelevyn kattopintaa vasten. Vakiotoimituksissa oleva peitelevy soveltuu 0-19 kattokaltevuuksiin ja on väriltään valkoinen.

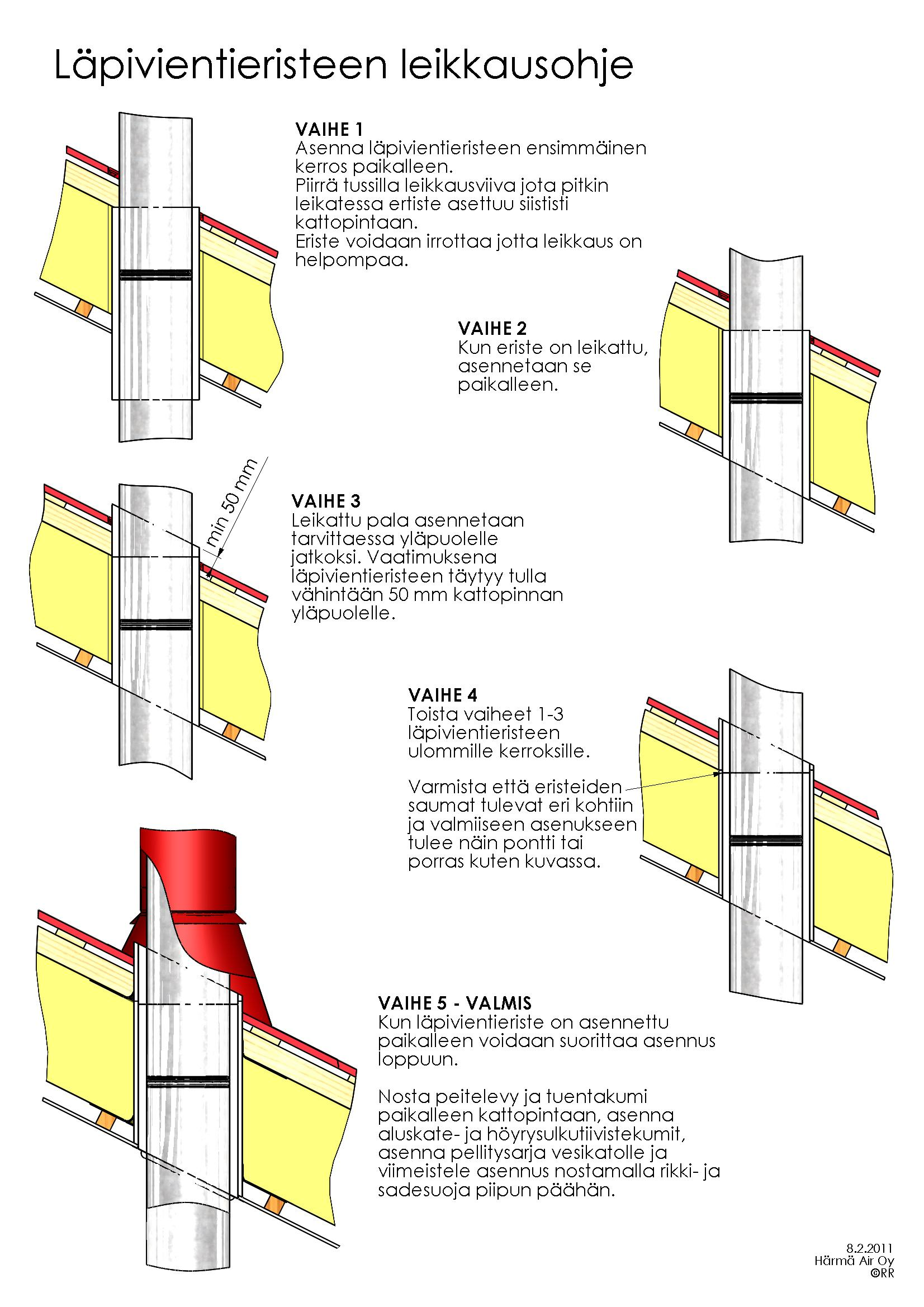

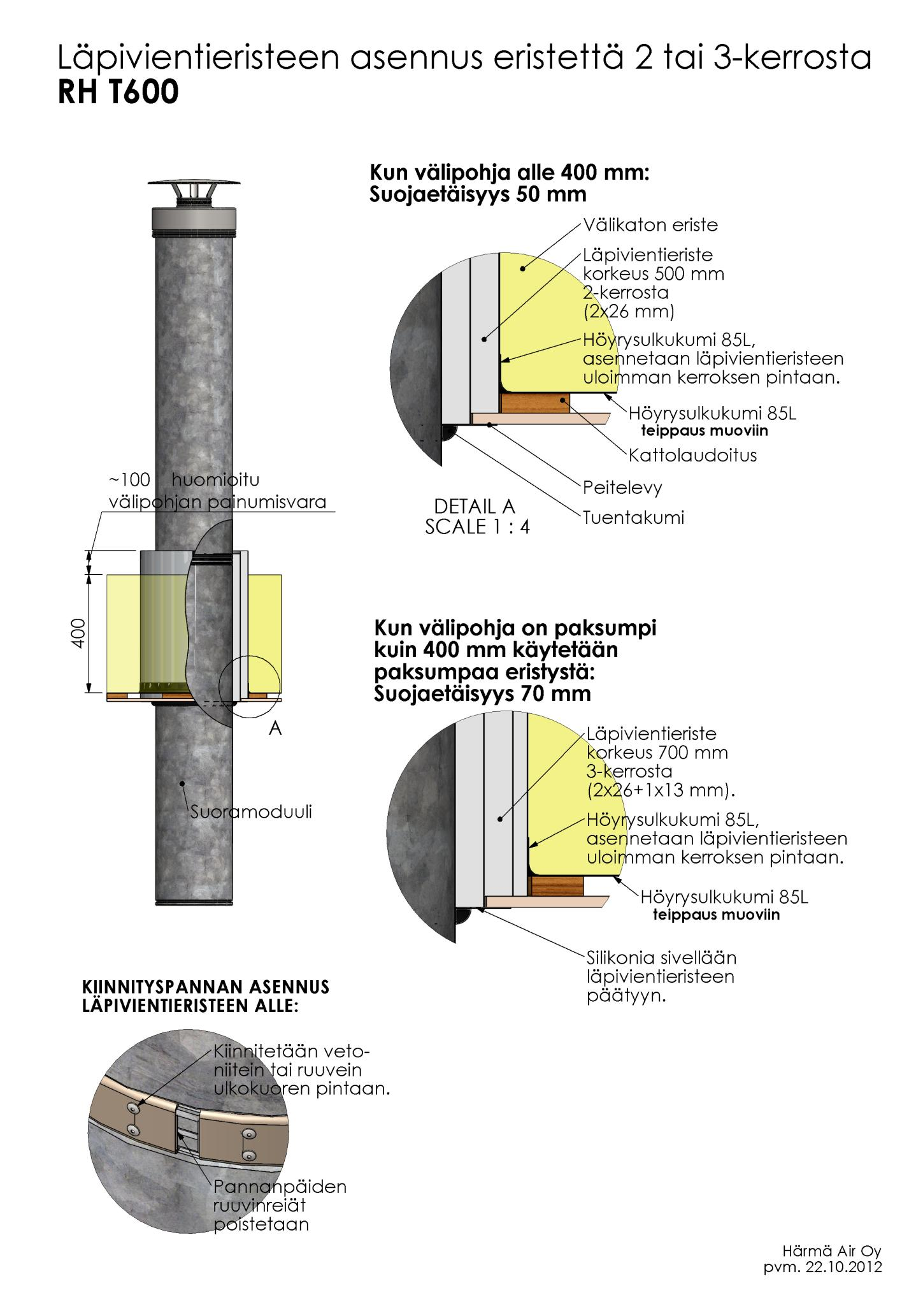

9 VÄLI/YLÄPOHJAN LÄPIVIENTIERISTEEN ASENTAMINEN Kun kohteen ylä/välipohja paksuus on alle 400mm: Asenna ylä/välipohjan läpiviennin alumiinipintaiset lisäeristematot suojaetäisyyden mukaan (2x26mm) suojaetäisyys 50mm. Eristematot tulee asentaa siten että piipun pintaa vasten tuleva eristys tulee asentaa rakenteiden läpi ja toinen kerros jää kattopanelin yläpuolelle, toimitettavan eristeen korkeus 500mm. Mikäli ylä/välipohja on yli 400mm, suojaetäisyys on 70mm (2x26mm+13mm) ylä/välipohjan läpiviennin lisäeristyksessä. Asenna ensimmäinen kerros 26mm rakenteiden läpi ja toinen 26mm sekä 13mm eristemattoa jää kattopaneleiden yläpuolelle,toimitettava eristeen korkeus 700mm. Ylä/Välipohjassa saa käyttää ainoastaan RHT600 piippuun suunniteltuja alumiinipintaisia lisäeristeitä! - Eristeet kiinnitetään tiukasti piipun ympärille alumiiniteippauksin. Voit lisäksi myös teipata lisäeristeen yläpuoli umpeen piippuun kiinni höyrysuluksi, ettei lämpövuotoja pääse syntymään. - Voit varmistaa eristeen kiinnipysymisen tarvittaessa vielä esimerkiksi sinkityllä sidontalangalla. Huom! Läpiviennin lisäeristeet tulee asentaa ohjekuvan mukaisesti suojaetäisyyden mukaisesti. Rakenteiden läpi asennetun lisäeristeen alapuolinen pää tiivistetään silikonilla. KATSO OHJEKUVA. Ohjeiden mukaan asentaminen on paloturvallisuutta. Aikaisemmin alempaan moduliin odottamaan asettamasi peitelevy ja tuentakumi nostetaan eristeiden alapuolisten päiden silikoinnin jälkeen paikoilleen kattoon ja /tai mikäli kyseessä on kaksikerroksinen asunto myös lattiatasoon.peittämään läpimenon. Varmista että sisäputket menevät pohjaan ja eristeet vastaavat toisiaan. Tiivistä sisäputkiliitokset (koiras-naaras) valmistajan toimittamalla palonkestävällä tiivistemassalla, näin saat sisäputkikokonaisuudesta tukevamman,sisäputket elävät lämpötilavaihteluissa. Asenna modulin ulkokuoret päinvastaisesti koiraspää ylöspäin ja kiinnitä suoramodulit kiinnityspannalla ja kiristä pantaliitos ruuvein. Jos kyseessä on kaksikerroksinen asunto, muista asentaa myös lattiaan peitelevy peittämään läpimenoreiän. Varmista siis että välipohjan lisäeriste tulee myös lattipinnan läpi, näin asennuksesta tulee paloturvallinen. Muista kääntää myös piipun pystysauma seinäänpäin.tarkista piipun suoruus vatupassilla.

10 TÄRKEÄÄ ENNEN ASENNUSTA! Härmä Air Oy ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä, jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Esim. ylä-/välipohjaan tai seinän läpivientiin sijoittuvista moduulien liitoskohdista. Härmä Air Oy:n valmispiiput on valmistettu yleisesti pohjoisiin olosuhteisiin.

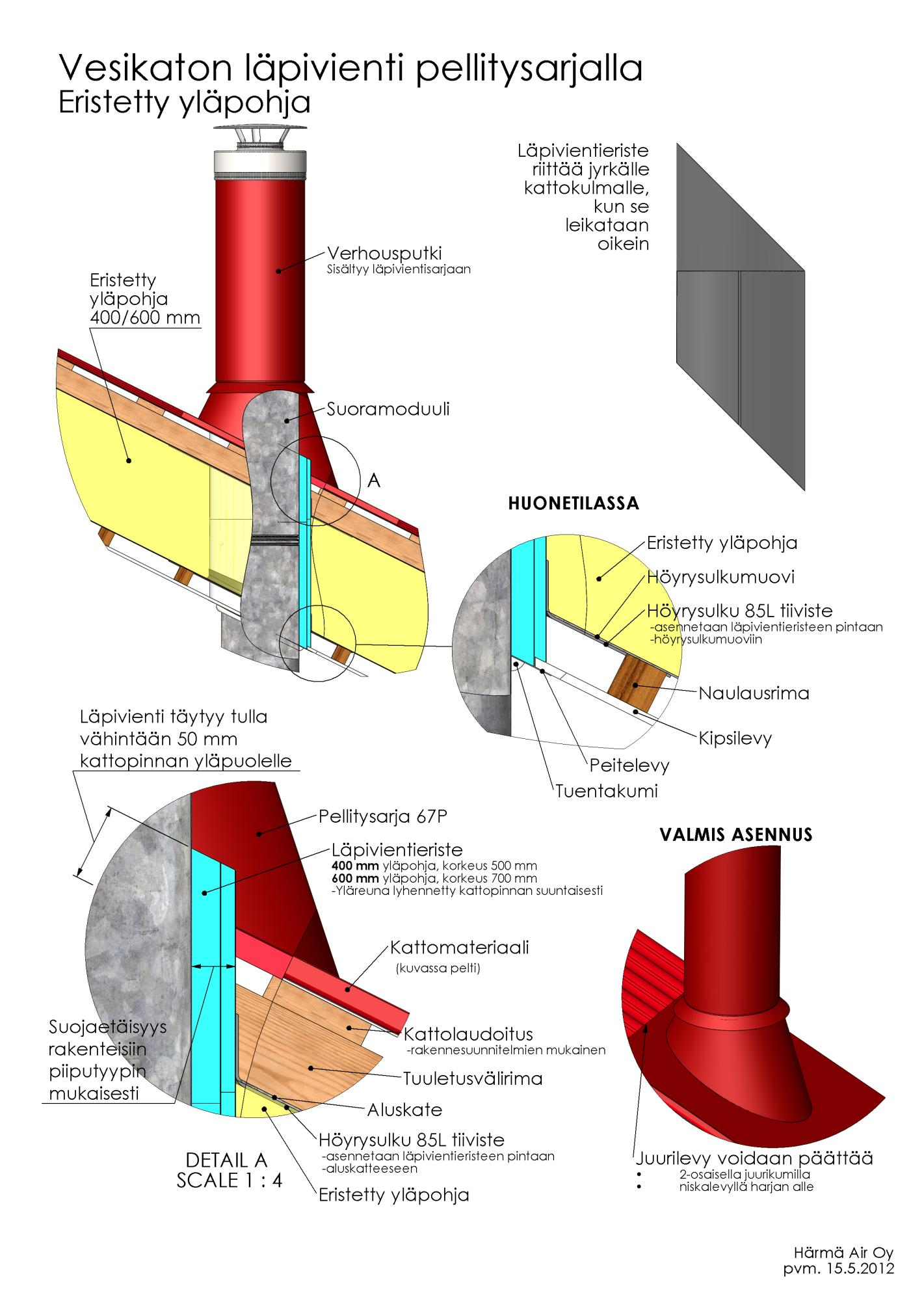

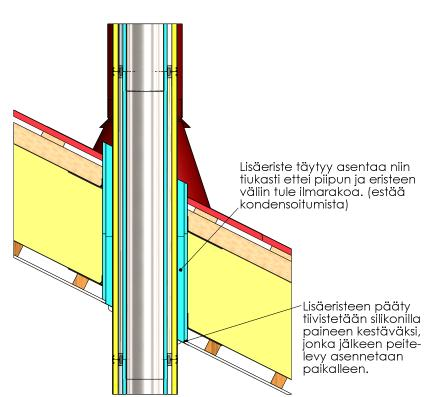

11 ERISTETTY VESIKATTO / ERISTEEN LÄPIMENO Piipun läpivienti yläpohjassa jossa vesikatto sekä eristeet ovat samassa paketissa. Oikein toteutettuna rakenteessa lisäeristeet viedään rakenteiden läpi alapuolen paneelista että vesikaton materiaaleista. Piipun läpivienti vahvoista rakenteista: Aluskatteen lävistäminen turvallisesti vesikatolle on mahdollista ainoastaan alla olevan kuvan mukaista asennustapaa käyttäen. Palavia materiaaleja ei tässä tapauksessa kiinnitetä laisinkaan piippuun kiinni. Piipun pinnassa lämpötila kohoaa vielä vesikaton yläpuolellakin korkeaksi lävistäessään massiivisen eristekerroksen.

12 HÖYRYSULKUTIIVISTEKUMI TAVANOMAINEN YLÄ/VÄLIPOHJA Välipohja vahvallakin eristeellä on helppo ja turvallinen toteuttaa monikerroksisilla lisäeristeillä, joissa on 13mm keraaminen eriste + 0,5mm alumiini. Lisäeristeitä asennetaan kerroksittain niin monena kerroksena kuin kyseinen piippu tarvitsee suojaetäisyyteensä. Keraamisella eristeellä on erinomaiset eristysominaisuudet ja alumiini katkaisee vaakasuoran lämmön etenemisen, tasaa lämpöä ylös- ja alaspäin. Lisäeristys on aina tuotava rakenteiden läpi lattia/ paneliin asti jolloin palavaan materiaaliin ei ole suoranaista yhteyttä piipun pintaa vasten. Höyrysulku kiinnitetään uloimman lisäeristeen alumiinin päälle, ei suoraan piipun pintaan. Lisäeristekerrokset, jotka tuodaan suoraan paneelin läpi huonetilan puolelle tiivistetään ilmaa läpäisettömäksi ohuella silikonimassalla. Tämä mahdollistaa talojen tarvittavat tiiveysvaatimukset eikä piipussa synny kondensio-vaaraa. Lisäeristeiden päät on mahdollista myös teipata alumiiniteipein piipun kylkeen eristeen yläpuolella ja toimia näin vaihtoehtoisena ko.tiivistämiseen. Lisäeristekerrokset, joita ei tuoda rakenteiden läpi asennetaan paneleiden päälle koska koko lisäeristekokonaisuuden paksuus aiheuttaisi liian suuren peitelevyn asentamista eli paneelin lävitse huonetilaan tuodaan 20 mm. Asennustapa on paloturvallinen koska rakenteiden läpi on tultava 20mm lisäeristettä ja se mahdollistaa E-3 -määräyksien mukaisen liikuntavälin. 20mm lisäeristekerros on tehokkaampaa verrattaen kivivillaeristeeseen ja näin ollen paneli on turvallisesti etäällä kuumetakseen. On huomioitava että höyrysulku asennetaan lisäeristeiden päälle, jotka tulevat rakenteiden läpi. Näin asennettuna rakenteista tulee tiiviitä ja mahdollinen talon tiiveyskoe onnistuu.
