1 :: Suunnittelu- ja asennusohje 1

2 2 :: Suunnittelu- ja asennusohje

3 Muunto-järjestelmällä voit toteuttaa mitä erilaisimpia säilytysratkaisuja kodin eri tiloihin. Muunto perustuu seinäpanelointiin ja monipuoliseen valikoimaan varusteluosia. Suunnittele haluamasi Muunto-kokonaisuus laajasta väri- ja pintaviiluvalikoimasta. Varusteluosien tarkemmat tiedot ja mitoitukset löydät mallistokohtaisista esitteistä. Muunto-paneeli toimitetaan aina asiakkaan toivomissa mitoissa. Paneelilla voidaan verhoilla koko seinä tai osa seinää. Panelointi koostuu 200 ja 400 mm korkeista mdf-levysoiroista. 3

4 Muunto-paneelin mitoitus Mittaa verhottavan seinän tai sen osan leveys ja korkeus. Jos Muunto paneeli tulee koko seinälle, mittaa seinän leveys seinästä seinään vähintään kolmesta kohdasta (lattian ja katon rajasta sekä keskeltä). Jos mitat poikkeavat toisistaan, on lyhin mitta määräävä. Vähennä tästä mitasta 10 mm asennusvara ja saat Muunto-paneelin leveyden. Mittaa vastaavasti seinän korkeus. Kiinnitys Paneeli voidaan kiinnittää suoraan seinäpintaan tai seinän päälle asennettavaan taustakoolaukseen. Koolausta tulisi käyttää kiinnitettäessä paneelia seinään, joka ei ole aivan suora, tasainen tai johon kiinnittäminen ei onnistu tarpeeksi tukevasti. Taustakoolaus mahdollistaa sähköjohtojen piilottamisen paneelin taakse. Koolauspuut voidaan tarvittaessa sisällyttää toimitukseen. Mainitse tästä tilauksen yhteydessä. Paneeli voidaan toimittaa aina 2400 mm leveyteen asti ilman liitossaumaa. Leveämmässä seinässä paneelit asennetaan siistiin puskusaumaan, joka ei vaadi erillistä listoitusta. Päätä paneelijako (200/400 mm) käyttötarkoituksen ja valitsemiesi varusteluosien mukaan. Huom. Korkeat kaapit (korkeus 2200 mm) vaativat taakseen paneelin, jossa urajako on 200 mm. Kaapin taakse tuleva paneeli on mitoitettava alkavaksi aivan lattian rajasta ja sen korkeuden on oltava vähintään 2400 mm. Paneeli voidaan kiinnittää myös suoraan seinän runkokoolauksiin, jolloin erillistä sisäverhouslevyä ei tarvita. Huom. Muunto-paneeliseinä ei sovellu kosteisiin tiloihin. Huomioi sähkörasioiden paikat. Rasioille voidaan tehdä työstöt paneeliin jo tuotannossa tai asennuksen yhteydessä. Paneelia on helppo työstää myös asennuspaikalla. Listoitus Toimitukseen sisältyy alumiininen paneelin ylä- ja alalista. Mikäli paneelia ei asenneta seinästä seinään, viimeistellään paneelin päädyt puisilla paneelin sävyisillä sivulistoilla. 4

5 5

6 6 :: Suunnittelu- ja asennusohje

7 Toimitukseen sisältyy Muunto-paneelit Alalista Uraprofiilit paneelien väleihin Ylin paneeli, johon on valmiiksi kiinnitetty paneelin ylälista Kiinnitysruuvit, ruuvauskärki ja mahdolliset proput Sivureunalistat (tarvittaessa, mainitse tilauksen yhteydessä) Valitsemanne varusteluosat Asennus Muunto-paneeli voidaan asentaa suoraan valmiin seinäpinnan päälle tai käyttää apuna taustakoolausta. Mikäli paneeli asennetaan ilman taustakoolausta, on varmistettava, että kiinnitys tehdään seinän runkokoolauksiin. Käytettäessä taustakoolausta, on koolaus kiinnitettävä vähintään 600 mm jaolla. Huom. Kiinnitä paneeli taustaansa kiinnityspinnan mukaan valituilla kiinnikkeillä. Lisäksi on varmistettava, että mahdollinen taustaseinä on tukevasti kiinnitetty. Hyvä kiinnitys on tärkeää kuormitettaessa paneeliseinää Muunto-kalusteilla. 7

8 Paneelit asennetaan seinään alhaalta ylöspäin. Kiinnitys tapahtuu alalistan ja paneelien väliin tulevien uraprofiilien avulla. Alalista ja uraprofiilit kiinnitetään ruuveilla taustaseinään tai -koolaukseen. Lue koko asennusohje ennen asennuksen aloittamista Kiinnitä listat päistä ja keskeltä, vähintään 600 mm välein, listojen yläreunassa olevan kiinnityslipan läpi. Kiinnityslipassa oleva pieni ura helpottaa kiinnitysreikien poraamista. Kiinnityksen helpottamiseksi voit porata alalistaan ja uraprofiileihin ruuveille reiät valmiiksi etukäteen oikeisiin kiinnityskohtiin. Kiinnitysruuvit, ruuvauskärki sekä mahdolliset proput sisältyvät toimitukseen. Muunto-paneeliseinän kiinnittämiseksi tarvitset vain porakoneen (betoniseinään kiinnitettäessä iskuporakoneen) ja oikeankokoisen poranterän. Kätevimmin listojen rei itys ja ruuvien kiinnitys sujuu akkuporakoneella. 8

9 Aseta alalista vaakaan seinää vasten siten, että listan kiinnityslippa jää yläpuolelle :: Suunnittelu- ja asennusohje Ennen kuin kiinnität alalistan ruuveilla seinään, varmista, että se on vaakatasossa Kiinnitä alalista ruuveilla taustaansa 9

10 Puhdista listan yläpinta mahdollisista porausjätteistä ja aseta ensimmäinen paneelisoiro paikalleen alalistan päälle Tarkista, että paneelisoiro asettuu tiiviisti alalistaan Aseta ensimmäinen paneelisoirojen väliin tuleva uraprofiili paikalleen 10

11 Tarkista, että uraprofiili asettuu tiiviisti alapuolista paneelia vasten ja profiilin ja paneelisoiron päät ovat samassa tasossa :: Suunnittelu- ja asennusohje Kiinnitä uraprofiili ruuveilla seinään Aseta seuraava paneelisoiro kiinnittämäsi uraprofiilin päälle 11

12 Jatka kunnes kaikki paneelisoirot ja uraprofiilit on asennettu Ylimmäksi asennetaan se paneelisoiro, jonka yläreunassa on valmiiksi kiinnitettynä paneelin ylälista Mikäli panelointi yltää kattoon asti ja huonekorkeus ei ole tasajakoinen paneelisoirojen korkeudella, voidaan viimeinen paneelisoiro työstää haluttuun mittaan (ylälista jää pois) 12

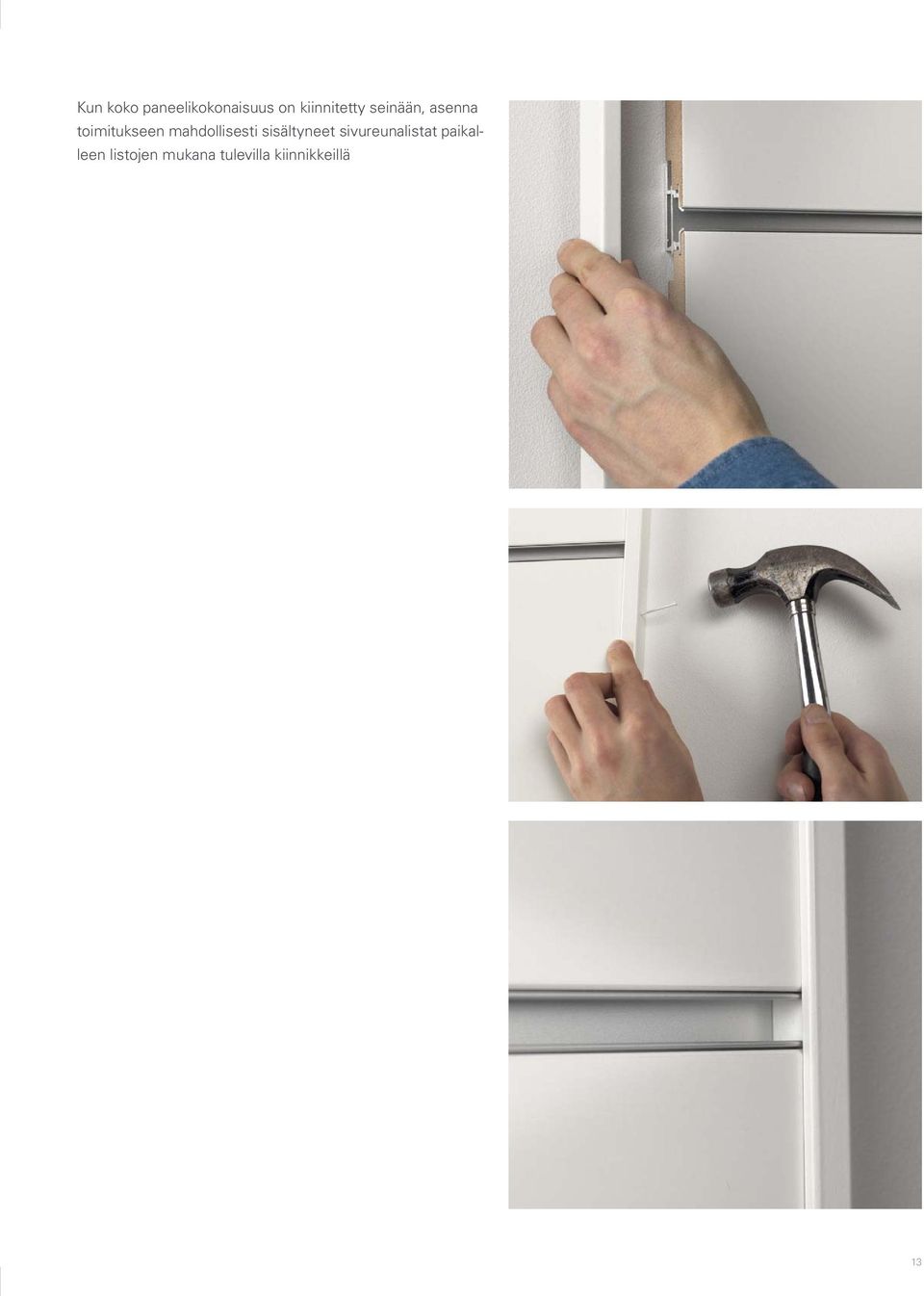

13 Kun koko paneelikokonaisuus on kiinnitetty seinään, asenna toimitukseen mahdollisesti sisältyneet sivureunalistat paikalleen listojen mukana tulevilla kiinnikkeillä :: Suunnittelu- ja asennusohje 13

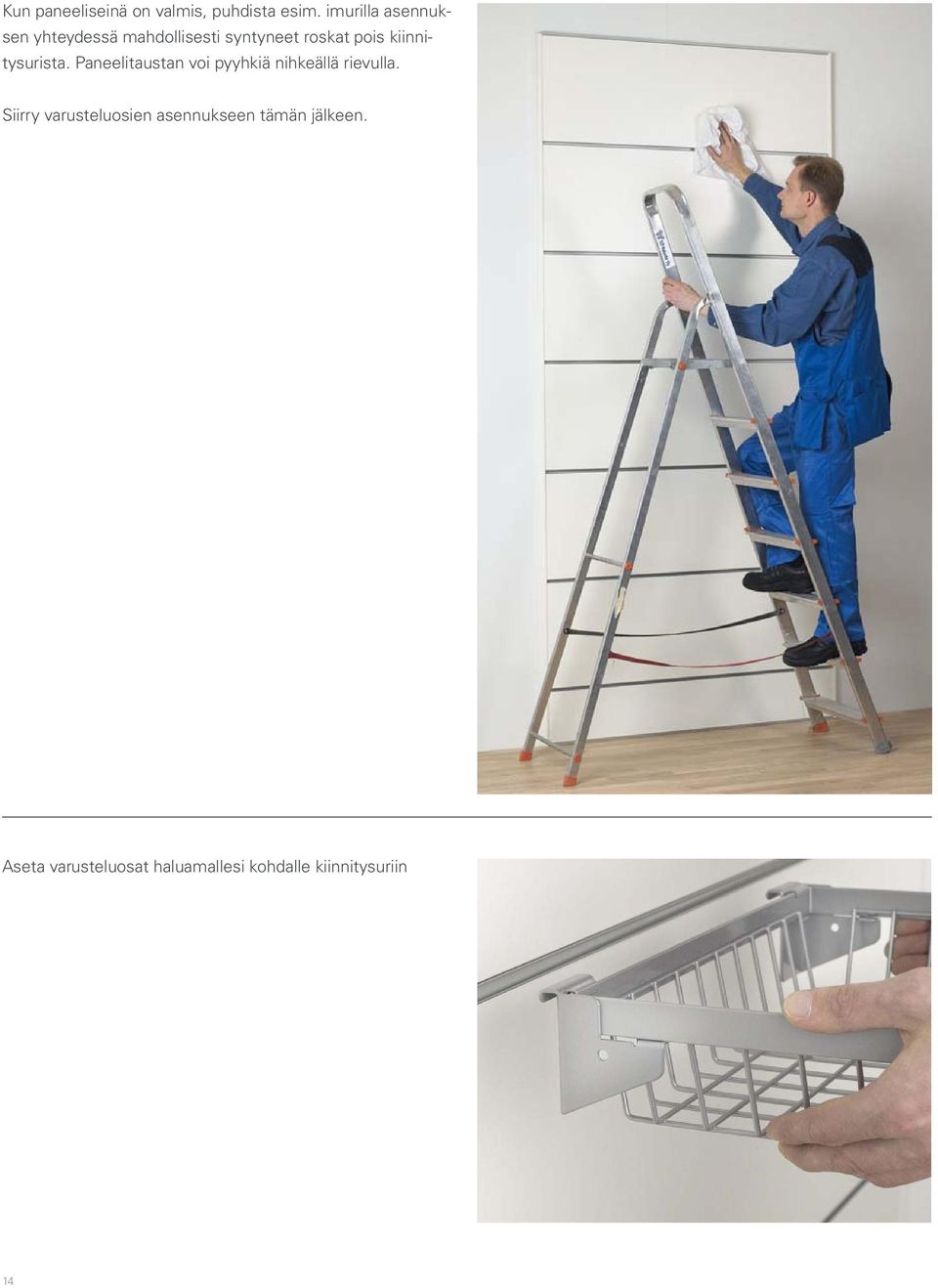

14 Kun paneeliseinä on valmis, puhdista esim. imurilla asennuksen yhteydessä mahdollisesti syntyneet roskat pois kiinnitysurista. Paneelitaustan voi pyyhkiä nihkeällä rievulla. Siirry varusteluosien asennukseen tämän jälkeen. Aseta varusteluosat haluamallesi kohdalle kiinnitysuriin 14

15 15

16 Varusteluosien liikuttelu on helppoa ja vaivatonta: Osia voi vapaasti siirrellä vaakasuunnassa ja ripustuskorkeutta voi muuttaa siirtämällä osia uralta toiselle. Muunto korin kannatinosa asetetaan paikalleen kuvan osoittamalla tavalla 16

17 Liukukiskon asentaminen koriin Aseta liukukiskot paneelin kiinnitysuraan korin vaatimalle leveydelle toisistaan. Aseta kori liukukiskoissa oleviin kannakkeisiin siten, että kori napsahtaa tukevasti paikalleen :: Suunnittelu- ja asennusohje 17

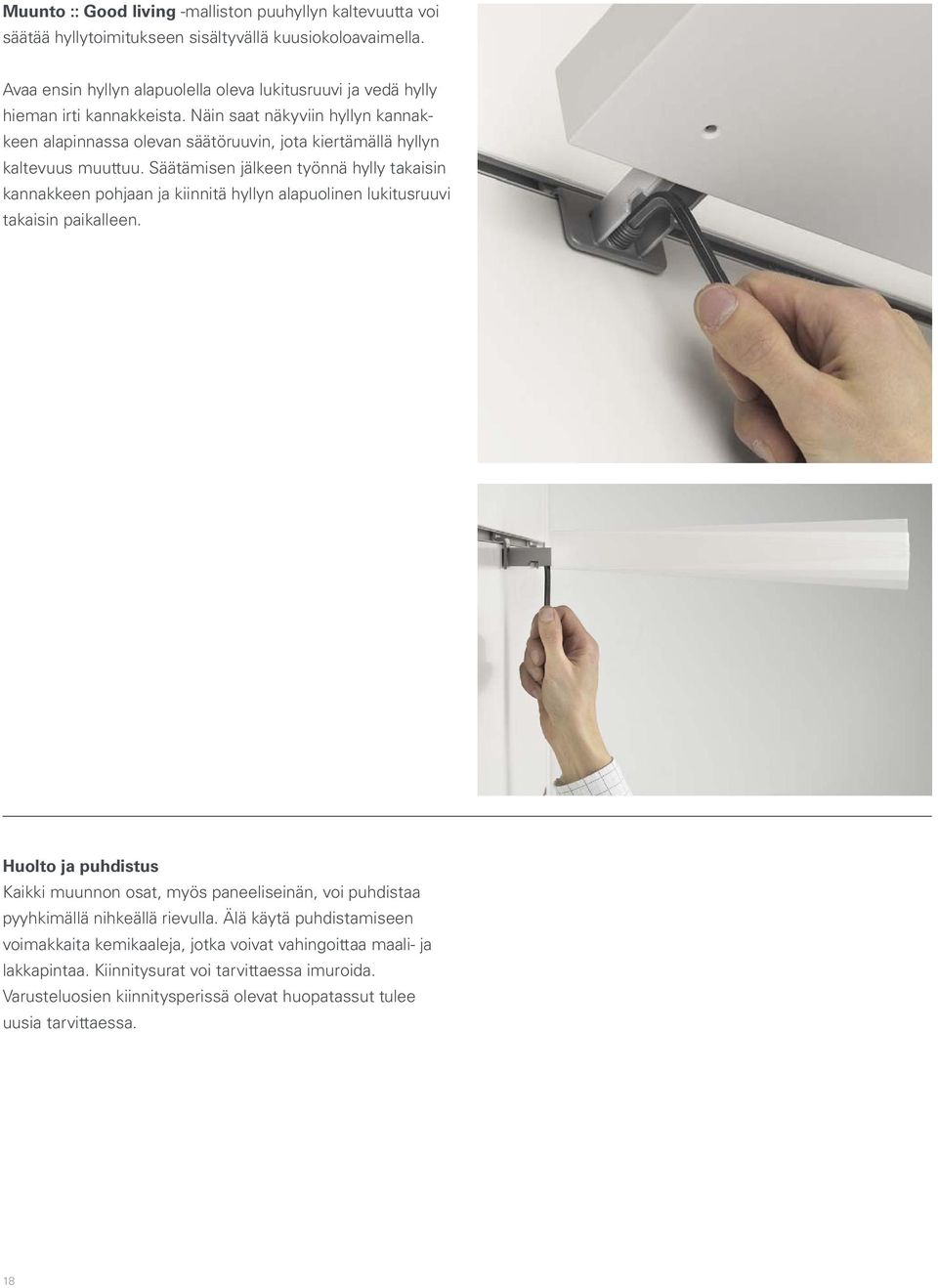

18 Muunto :: Good living -malliston puuhyllyn kaltevuutta voi säätää hyllytoimitukseen sisältyvällä kuusiokoloavaimella. Avaa ensin hyllyn alapuolella oleva lukitusruuvi ja vedä hylly hieman irti kannakkeista. Näin saat näkyviin hyllyn kannakkeen alapinnassa olevan säätöruuvin, jota kiertämällä hyllyn kaltevuus muuttuu. Säätämisen jälkeen työnnä hylly takaisin kannakkeen pohjaan ja kiinnitä hyllyn alapuolinen lukitusruuvi takaisin paikalleen. Huolto ja puhdistus Kaikki muunnon osat, myös paneeliseinän, voi puhdistaa pyyhkimällä nihkeällä rievulla. Älä käytä puhdistamiseen voimakkaita kemikaaleja, jotka voivat vahingoittaa maali- ja lakkapintaa. Kiinnitysurat voi tarvittaessa imuroida. Varusteluosien kiinnitysperissä olevat huopatassut tulee uusia tarvittaessa. 18

19 19

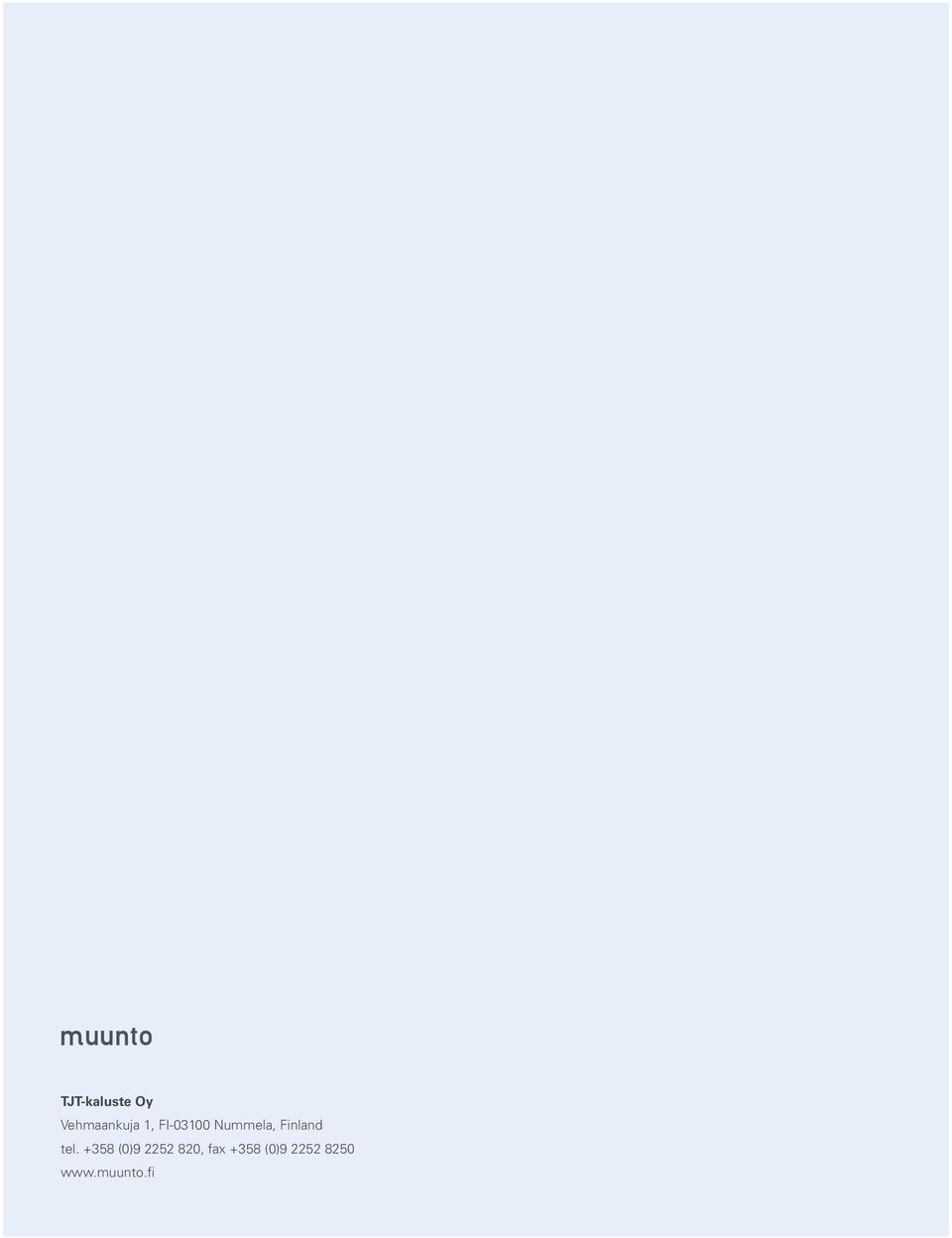

20 TJT-kaluste Oy Vehmaankuja 1, FI Nummela, Finland tel (0) , fax +358 (0)
