1 CHIMFIX Asennusopas Työvälineet painolla varustettu naru hormin mittaukseen metrimitta muurauskauha astia muurauslaastille rautasaha kulmahiomakone taskulamppu iskuporakone betoni- ja metalliporanteriä jatkojohto popniittipihdit. Tarvikkeet haponkestävä jäykkä vuorausputki 0.6mm jatkokappale 0,6mm muurauskartio 0.6mm sadekaulus 0.6mm 10 mm:n haponkestävää terästä muurausbetoni 100/600 (OPTIO) 3 mm:n happoteräksisiä pop-niittejä tai

2

3

4 EU-vaatimustenmukaisuusvakuutus Valmistaja Yritys Osoite Valmistuspaikka Härmä Air Oy Köykkärintie Voltti Alahärmä Tuotekuvaus Tuotetyyppi Tuotemerkki Tyyppi Sisäputki Käyttö Käyttöluokka Korjauspiippu/sisäpiippu vanhojen piippujen kunnostukseen Chimfix Modulirakenteinen, haponkestävä sisäpiippu Jaloterästä 0,5-1,5mm Puu, hiili, turve,pelletti,kaasu,kevytöljy, Soveltuu kaikkiin lämpöluokkiin Tehtaan sisäisen laadunvalvonnan vaatimukset täytetty standardein EN :2009 ja EN :2009 Tuotteen alkutestauksessa noudatettu testausstandardia EN 1859:2009 sekä SG03:n eurooppalaisten Notified Bodyjen yhtenäisten käytäntöjen takaamiseksi laadittuja ohjeita. CE merkittävät savuhormit täyttävät edellä mainittujen standardien määrittämät tuotteille asetetut vaatimukset Tyyppimerkintä N1-D/W-Vm-L50( ) N1-D/W-Vm-L20( ) Laadunvarmistusnumero 0416-CPD Sertifiointipäätös

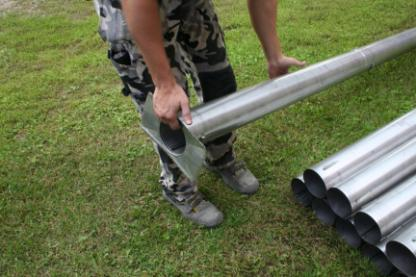

5 Sisäpiippujen asennus Nuohoa savupiippu ennen työn aloittamista. Selvitä vuorausputken tarvittava pituus laskemalla painolla varustettu naru korjattavaan hormiin. Vuorausputken pituutta määriteltäessä huomioi, että vuoraus alkaa cm liitinhormin yläpuolelta ja että mahdollisesti tulevaisuudessa kattilaa uusittaessa liitinhormi sijaitsee 80 cm:n korkeudella. Savupellillä varustetussa hormissa, korkeus mitataan cm savupellin yläpuolelle, kuitenkin huoneiston lämpimälle puolelle. Aloita vuoraus 40 cm liitinhormin yläpuolelta ja ulota normaalisti 10 cm yli hormin yläpään. Kiinnitä vuorausputken alapäähän asennuskaulus. Käytä hormin alapäähän sijoittuvan asennuskauluksen kiinnittämisessä kiinnitys-sakaraa tai popniittejä. Suorassa ja esteettömässä hormissa asennus voidaan tehdä piipun päältä, jolloin muurauskartio ja piippumoduulit työnnetään piipun sisään haluttuun korkeuteen. Mikäli piipussa on hankalia esteitä, että kartiota on mahdoton saada piippuun yläkautta, on piipun alaosaan piikattava reikä ja asennettava alakartio alakautta. Jouhenna asennuskauluksen eli muurauskartion kiinnittämisen yhteydessä hormin alapäätä suuremmaksi pyöreäpäisellä vasaralla, putken päästä seinämiä ulospäin naputellen. Ennen putken sijoittamista hormiin poraa 8 mm:n betoniporalla reiät kannatinraudoille (2 kpl). Poraa reiät 40 cm liitinhormin yläpuolelle, ja sijoita ne muurauskartion sivuille niin, että vuorausputken savukanava jää vapaaksi. Tee reiät iskuporakoneella käyttäen 8 mm:n betoniteriä. Hormin takaseinämään tarvittavien noin 3 cm syvien reikien tekemiseen tarvitsee noin 35 cm:n pituisen terän. Asenna porattuihin reikiin harjateräkset, joiden halkaisija on 10 mm. Mitoita harjateräkset noin 3 cm lyhyemmiksi kuin poratut reiät. Täytä reikien päät lopuksi muurauslaastilla. Näiden kahden harjateräksen tehtävänä on pitää putki paikallaan asennustyön aikana. Poraa vastaavalla tavalla samoilla työvälineillä toiset kaksi reikää cm kannatinrautojen yläpuolelle. Näiden harjaterästen tarkoituksena on sitoa muurauskartion ympärille laitettava betoni paikalleen, jotta putki ei myöhemmin valuisi alaspäin.

6 Mikäli kannatinrautojen asennus on hankalaa, voidaan muurauskartio ylimitoittaa, jolloin se asen yläkautta. Muurauskartion reunoille tehdään muutamia viiltoja, jolloin ylisuuren levyn reunat vään ylöspäin ikäänkuin ankkuriksi ja pitää näin kartion ja putket tukevasti paikallaan. Kun kannatinraudat on sijoitettu paikoilleen, vie vuorausputki katolle ja paina putki korjattavaan hormiin. Kun putki lepää tukevasti kannatinrautojen päällä, aloita seinämien välisen tilan täyttäminen. Paina seuraavaksi kannatusrautojen yläpuolelle tulevat kiinnitysraudat paikoilleen. Nämä raudat jäävät ylhäältä pudotettavan betonin sekaan. Sekoita 100/600 muurauslaastia. Pudota ylhäältä käsin laastia niin, että sitä tulee noin 20 cm:n pituudelle muurauskartiosta ylöspäin. Sijoita vuorausputken yläpäähän liikuntaväliputki. Ota huomioon, että betoni ei saa ottaa kiinni sisäpiippuun lämpölaajenemisen vuoksi. Kaada varmikuliitti (eristeaine) verhoiluputken ympärille / koko piipun pituudelle eristeeksi. Paina sadekaulus muurauslaastiin ja käännä sadekauluksessa olevat tartuntalevyt alaspäin, niin että ne uppoavat muurauslastin sisään. Korjaa ylimääräinen pursuava laasti muurauskauhalla ämpäriin. Täytä muurauslaastilla kannatus- ja kiinnitysraudoille poratut reiät piipun alapäässä. Katkaise vuorausputki rautasahalla tai kulmahioma- koneella lopulliseen mittaansa ja ulota se no yli piipunpään. Käyttäessä kulmahiomakonetta, ota huomioon tulitöistä annetut määräykset. Poista katkaisussa syntyneet säröt pyöreällä viilalla. Poista hormin pohjalle tippunut muurauslaasti kauhalla. Hormi on tämän jälkeen käyttövalmis.
