1 ASENNUSOPAS Air IN aktiivipiippu Paloluokka T600 Paloturvaetäisyys 2cm Paino 10kg / m CE-merkitty Nokipalon kestävä Standardin mukainen tunnus: T600-N1-D/W-VM-L G20 Rakenteelliset ominaisudet Maksimi piipun kokonaispituus 35m Vesikatolla ilman tuentaa 3,5m Pituus ensimmäisen tuen alapuolella 6m

2

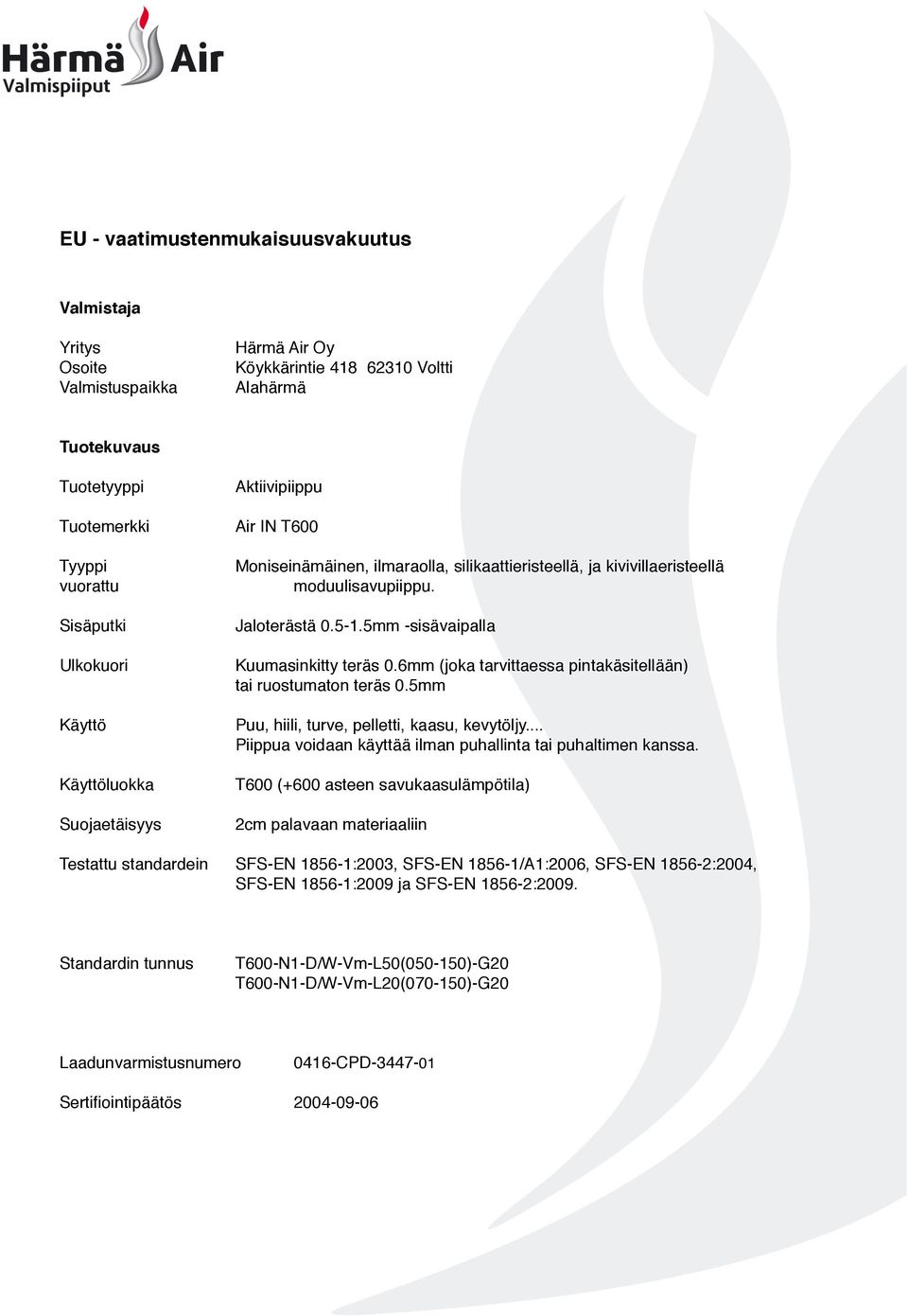

3 EU - vaatimustenmukaisuusvakuutus Valmistaja Yritys Osoite Valmistuspaikka Härmä Air Oy Köykkärintie Voltti Alahärmä Tuotekuvaus Tuotetyyppi Aktiivipiippu Tuotemerkki Air IN T600 Tyyppi vuorattu Moniseinämäinen, ilmaraolla, silikaattieristeellä, ja kivivillaeristeellä moduulisavupiippu. Sisäputki Jaloterästä mm -sisävaipalla Ulkokuori Kuumasinkitty teräs 0.6mm (joka tarvittaessa pintakäsitellään) tai ruostumaton teräs 0.5mm Käyttö Puu, hiili, turve, pelletti, kaasu, kevytöljy... Piippua voidaan käyttää ilman puhallinta tai puhaltimen kanssa. Käyttöluokka T600 (+600 asteen savukaasulämpötila) Suojaetäisyys 2cm palavaan materiaaliin Testattu standardein SFS-EN :2003, SFS-EN /A1:2006, SFS-EN :2004, SFS-EN :2009 ja SFS-EN :2009. Standardin tunnus T600-N1-D/W-Vm-L50( )-G20 T600-N1-D/W-Vm-L20( )-G20 Laadunvarmistusnumero 0416-CPD Sertifiointipäätös

4 Levitä piipun sisäputken liitoskappaleeseen palomassaa ennen tulisijaan liittämistä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin voidaan myös asentaa muuntoadapteri, mikäli piippu ja lähtö ovat eri kokoiset. (toimitamme muunnot asiakkaan ilmoittaman mitan mukaan. Muunto ei sisälly vakiotoimitukseen). Nosta moduuli paikoilleen. Käännä moduulin mahdollinen saumakohta seinään päin. Paina liitos tukevasti pohjaan Mikäli piipussa ei ole vielä tyyppikyltti kiinni, kiinnitä se tässä vaiheessa moduuliin ja täytä tiedot. Takuu ei ole voimassa mikäli kylttiä ei ole tai se on puutteellisesti täytetty. Kiinnitä peitemansetti tulisijaliitoksen juureen. Tulisijaliitos on nyt valmis.

5 Asenna seuraavaksi aktiivipiipun sisäputkiosa. Sisäputken ja ulkokuoren asentaminen erikseen helpottaa työvaiheita. Levitä palomassaa ohuesti sisäputken koiraspäähän. Voit levittää palomassaa myös sisäputken naaraspäähän. Asenna sisäputki paikoilleen. Koiraspää tulee aina alaspäin ja vastaavasti naaraspää jää ylöspäin. Varmista ettei liitoksiin jää irtonaista eristevillaa ja että eriste ei pienennä ilmavirtauskanavaa. Voit laittaa palomassaa alumiinien yhtymäkohtaan, niin että pinnat ovat puhtaina eristeistä ja irtoliasta. Nosta ulkokuoriosa paikoilleen ja käännä jälleen mahdollinen saumakohta piiloon. Kiinnityspanta kannattaa laittaa laittaa alempaan moduuliin odottamaan kiinnitystä. Kiristä ulkokuoret toisiinsa kiinnityspannalla. Tarkista vatupassilla että piippu tulee suoraan.

6 Asenna tässä vaiheessa alakaton peitelevy ja peitelevyn kiinnityskumi alapuoliseen moduuliin, myöhemmin se on mahdotonta. Asenna jälleen sisäputki ensin, koiraspää alaspäin. Varmista vielä että eristeet eivät pienennä ilmavirtauskanavaa ja roskaa, eikä villaa pääse irtoamaan ilmakanavaan. Voit laittaa liitoskohtaan palomassaa. Ulkokuoren ja sisäputken välinen tukirengas jää aina moduulin yläpäähän Asenna ulkokuorimoduuli paikoilleen ja kiristä liitokset kiinnityspannalla tukevasti toisiinsa. Asenna sisäputki paikoilleen, koiraspää alaspäin. Varmista ennen ulkokuoren asentamista että alumiinien yhtymäkohta on siisti.

7 Muotoile läpivientieriste piipun ympärille ja mittaa eriste oikean mittaiseksi. Eristeen tulee olla tiiviisti piipun ympärillä. Leikkaa eristeestä ylimääräinen osa pois. Älä leikkaa kuitenkaan itse alumiinia, sillä eriste onhelpoin kiinnittää kun alumiinia on enemmänkuinvillaa. Kiinnitä eriste piipun ympärille alumiiniteipillä. Muista että eristeen tulee olla tiiviisti ettei lämpövuotoja pääse syntymään. Voit varmistaa kiinnipysymisen tarvittaessa esimerkiksi sinkityllä sidontalangalla. Pujota läpivientieriste välipohjaan. Tarkista että eriste pysyy ehjänä ja suorassa. HUOM. Eriste tulee asentaa rakenteiden läpi. Näin saat tuotteesta erittäin paloturvallisen. Petelevy peittää eristeen kokonaan, jolloin lopputuloksesta tulee siisti.

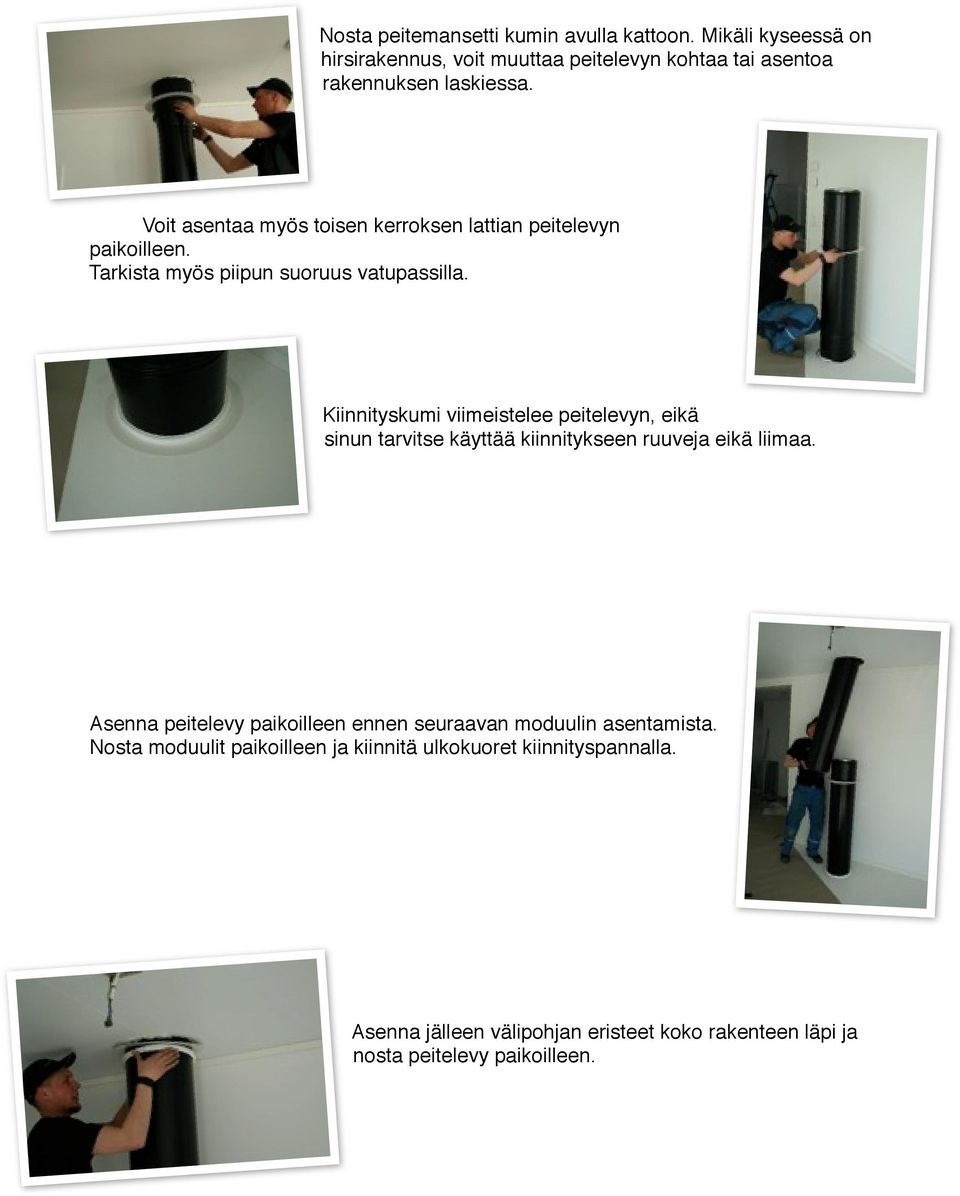

8 Nosta peitemansetti kumin avulla kattoon. Mikäli kyseessä on hirsirakennus, voit muuttaa peitelevyn kohtaa tai asentoa rakennuksen laskiessa. Voit asentaa myös toisen kerroksen lattian peitelevyn paikoilleen. Tarkista myös piipun suoruus vatupassilla. Kiinnityskumi viimeistelee peitelevyn, eikä sinun tarvitse käyttää kiinnitykseen ruuveja eikä liimaa. Asenna peitelevy paikoilleen ennen seuraavan moduulin asentamista. Nosta moduulit paikoilleen ja kiinnitä ulkokuoret kiinnityspannalla. Asenna jälleen välipohjan eristeet koko rakenteen läpi ja nosta peitelevy paikoilleen.

9 Leikkaa höyrysulkukumiin noin 50% pienempi reikä kuin piipun ulkohalkaisija on. Venytä kumi piipun ympärille. Kumiin jää tällöin pieni kaulus ja liitos on riittävän tiukka. Voit asentaa höyrysulun välipohjan yläpuolelle tai vesikaton aluskatteeseen. Suosittelemme asentamaan höyrysulun molempiin paikkoihin. Kiinnitä kumin jokaiseen reunaan liimanauhaa tai liimamassaa. Tee liitoksesta mahdollisimman tiivis. Paina reunat tiiviisti katto tai lattiapintaa vasten. Voit varmistaa liitoksen reunat vielä alumiiniteipillä. Leikkaa vesikatolle kaksi reikää. Toinen piipulle ja toinen aktiivipiipun ilmanottoa varten. Ilma tulee ottaa välitilasta että savukaasut eivät sekoitu sisään puhalletun ilman kanssa. Ilmalle täytyy olla myös riittävän iso reikä. Käytä läpivientisarjaa apuna reikiä tehdessäsi. Asenna jälleen sisäputki, mansetti ja moduuli paikoilleen. Tarkista että piippu tulee suoraan.

10 Tue piippu kannatinpannalla. Pannan voit asentaa joko välikattoon tai vesikatolle. Vesikatolla panta jää läpivientisarjan alle piiloon. Vesikatolle asentaminen on myös huomattavasti helpompaa. Kiinnitä kannatinpanta tiukasti kiinni nauloilla tai ruuveilla. Tarkista että piippu tulee suoraan. Mittaa kattoprofiilin korkeus ja leikkaa läpivientisarjan juuriosan jokainen reuna oikean korkuiseksi. Muotoile ja leikkaa kattoprofiilin muoto juuriosaan, näin saat läpiviennin istumaan kattopintaan. Sovita läpiviennin juuriosa paikoilleen. Piirrä myös kattoprofiilin muoto juuriosaan sivusuunnassa. Leikkaa kattoprofiili istumaan myös sivusuunnassa. Mikäli läpivienti on kauempana harjasa, toista sama läpivientisarjan jatkokappaleille, kunnes pääset pääte / harjapellin alle.

11 Säädä läpivientisarjan kupuosa kattokaltevuuteen sopivaksi ja leikkaa raunat apuviivojen mukaan. Tarkista että läpivientisarja tulee suoraan Kiinnitä kupuosa juuriosaan noin 10cm välein. Voit laittaa tiivistemassaa liitosten väliin. Kupuosa kannattaa kiinnittää ennen juuriosan kiinnitystä kattoon, tällöin saat keskitettyä läpivientisarjan piipun mukaan helpoiten. Mittaa läpivientisarjan avulla piipun oikea pituus. Aktiivipiipun mukana tulee tähän sarkoitettu mansetti, jolla katsotaan oikea korkeus läpivientisarjan pinnasta. Piippua tulee jäädä näkyviin 105mm läpivientisarjan kupuosan pinnasta. Mikäli et leikkaa piippua oikeaan mittaan, et saa puhallinyksikköä kiinnitettyä oikein. Huom Lyhennä sisäputki alapäästä, että naaraspää jää sisäputkesta ehjäksi. Ulkokuori lyhennetään yläpäästä. Leikkaa ylimääräinen osa pois. Varo että roskat eivät tipu piipun raitisilmakanavaan. Kiinnitä juuriosa kattoruoteisiin.

12 Leikkaa sähköjohtoa varten reikä kupuosan kohoumaan. Jätä kohoumaan hieman kaulusta, että mahdollinen vesi ei pääse valumaan reijästä sisään. Nosta puhallinyksikkö paikoilleen. Muista pujottaa sähköjohto leikattuun reikään tulevia kytkentöjä varten. Huom Puhaltimeen liittyvää sisäputkea ei saa palomassata Sisäputken täytyy päästä lämpölaajenemaan. Laajenee noin 5mm/piippumetri. Paina puhallinyksikkö tiukasti pohjaan ja tarkista että osat ovat varmasti paikoillaan. Varmista että piipun sisäosa limittyy sisäputken naaras-osaan. Muistithan lyhentää piipun oikeaan mittaan (105mm läpivientisarjan pinnasta). Kiinnitä puhallinyksikkö kupuosaan ruuveilla noin 10cm välein, joka suunnasta. Voit myös varmistaa läpivientien liitoskohdat liima tai silikonimassalla, jolloin varmistat vielä että vesi ei pääse rakenteisiin. Piippu on nyt sähkökytkentöjä vaille valmis. Voit kuitenkin käyttää jo nyt piippua, mutta sähköistyksen jälkeen saat kaikki ominaisuudet käyttöösi. Sähkökytkennän saa suorittaa vain ammattihenkilö. Imurin ohjaukseen suosittelemme muuntajasäädintä tai tyristorin säädintä. Muuntajasäädin on hiljaisempi.
