1 Valmispiippu Rondo Asennusohjeet

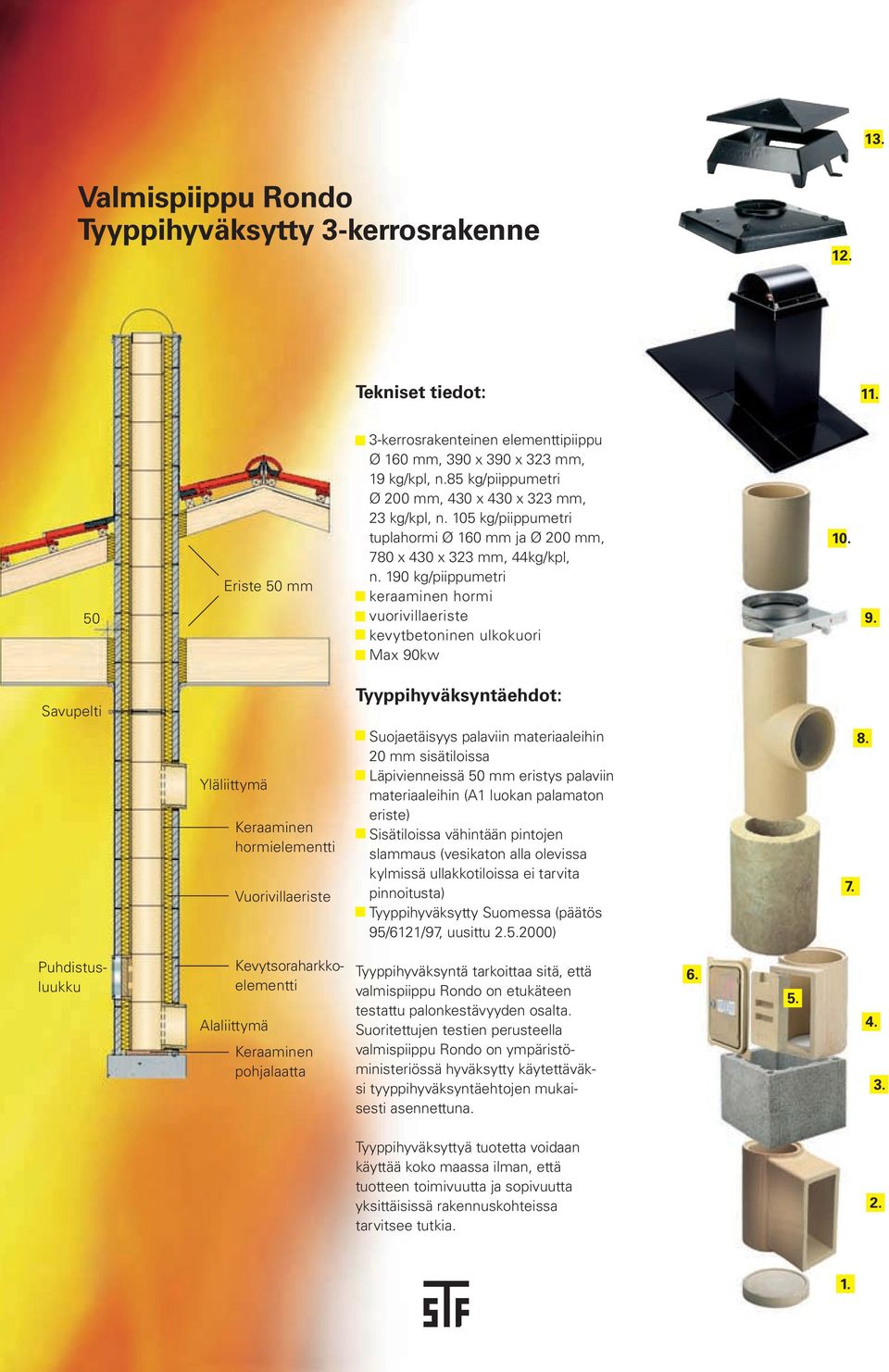

2 13. Valmispiippu Rondo Tyyppihyväksytty 3-kerrosrakenne 12. Tekniset tiedot: Eriste 50 mm 3-kerrosrakenteinen elementtipiippu Ø 160 mm, 390 x 390 x 323 mm, 19 kg/kpl, n.85 kg/piippumetri Ø 200 mm, 430 x 430 x 323 mm, 23 kg/kpl, n. 105 kg/piippumetri tuplahormi Ø 160 mm ja Ø 200 mm, 780 x 430 x 323 mm, 44kg/kpl, n. 190 kg/piippumetri keraaminen hormi vuorivillaeriste kevytbetoninen ulkokuori Max 90kw Savupelti Tyyppihyväksyntäehdot: Yläliittymä Keraaminen hormielementti Vuorivillaeriste Suojaetäisyys palaviin materiaaleihin 20 mm sisätiloissa Läpivienneissä 50 mm eristys palaviin materiaaleihin (A1 luokan palamaton eriste) Sisätiloissa vähintään pintojen slammaus (vesikaton alla olevissa kylmissä ullakkotiloissa ei tarvita pinnoitusta) Tyyppihyväksytty Suomessa (päätös 95/6121/97, uusittu ) Puhdistusluukku Kevytsoraharkkoelementti Alaliittymä Keraaminen pohjalaatta Tyyppihyväksyntä tarkoittaa sitä, että valmispiippu Rondo on etukäteen testattu palonkestävyyden osalta. Suoritettujen testien perusteella valmispiippu Rondo on ympäristöministeriössä hyväksytty käytettäväksi tyyppihyväksyntäehtojen mukaisesti asennettuna Tyyppihyväksyttyä tuotetta voidaan käyttää koko maassa ilman, että tuotteen toimivuutta ja sopivuutta yksittäisissä rakennuskohteissa tarvitsee tutkia

3 1. Pohjalaatta hormin pohjan tiivistykseen ja alaliitoksen korkeuden säätöön. Vaihtoehtona kondenssiastia öljy- tai kaasukattiloille. 2. Suorakaide liitoselementti Koot: Ø 160 mm ja 200 mm Korkeus: 330 mm Liitäntäaukon sisämitat: 130x260 mm 3. Harkkoelementti, kevytbetonia Koot: Ø 160 mm, 390x390x323 mm Ø 200 mm, 430x430x323 mm Ø tupla , 780x430x323 mm 4. Puhdistusluukun liitoselementti Koot: Ø 160 mm ja 200 mm Korkeus: 330 mm Liitäntäaukon sisämitat: 130x260 mm 5. Eristekivi Keraaminen, puhdistusluukun liitännän tiivistämiseen 6. Puhdistusluukku Eloksoitua alumiinia, lämpöeristetty Aukon koko: 130x260 mm 7. Eriste, vuorivillaa Korkeus: 400 mm Paksuus: 50 mm 8. Pyöreä liitoselementti ja mineraalivillaeriste. Koot: Ø 160 mm ja 200 mm. Korkeus: 660 mm. Liitäntäaukon sisämitta sama kuin hormikoko. Eriste sopii molempiin hormikokoihin. 9. Savupelti Polar Metallin valmistama tandempelti Koot: Ø 160 mm ja 200 mm 10. Keraaminen hormielementti Korkeus: 330 mm Sisähalkaisijat: Ø 160 mm ja Ø 200 mm 11. Yläosan pellityssarjan muovipinnoitettu teleskooppipelti, korkeus max 1,5 m. Sisältää juuripellin ja sadepiippuhatun. Värit: Musta, savitiilenpunainen 12. Piippuhattu, alumiinia 1- hormisille, Ø 160 mm ja 200 mm. Tuplahormille: Ø mm. Musta. Kiinnitystangot piippuhatun kiinnitykseen. 13. Sadepiippuhattu, alumiinia Musta 14. Tulilaasti Schiedel / Rapid Pakkaus: 1000 ml / 310 ml Riittoisuus n. 7 m / n. 2,3 m 15. Wakaflex-tiiviste piipun läpivientiin. Polyisobotuleenimuovia, sisällä alumiiniverkko, reunoissa liimakitti Värit: musta, savitiilenpunainen 16. Nokiluukku, valurautaa Aukon koko: 130x130 mm Liitäntäkehys, teräksinen 17. Liitososan savupelti Sopii suorakulmaiseen liitäntään 18. Keraaminen jälkiliitoselementti, suorakaide Aukon sisämitat kuten vastaavissa liitoselementeissä 19. Keraaminen jälkiliitoselementti, pyöreä Aukon sisämitat kuten vastaavissa liitoselementeissä 3

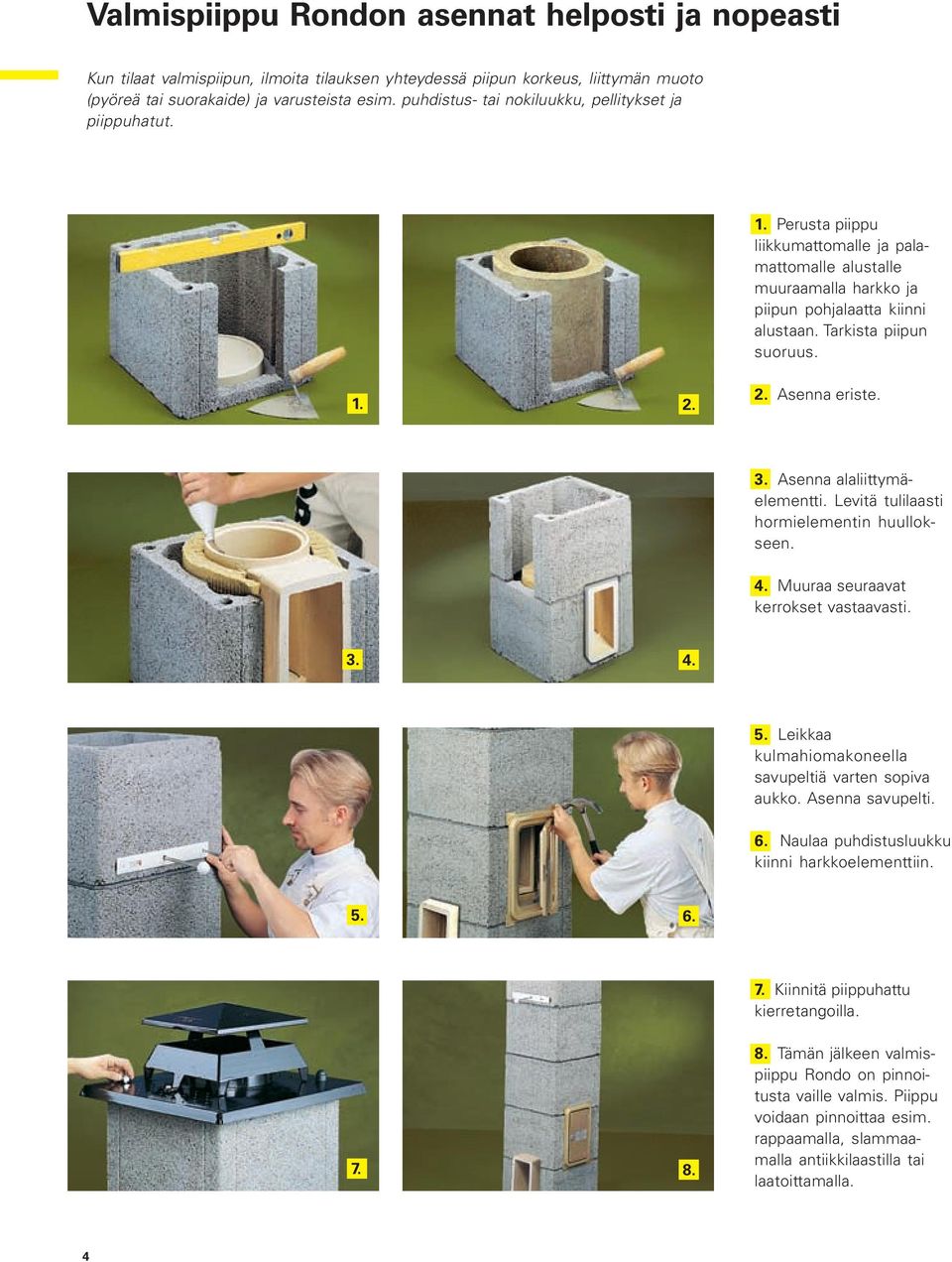

4 Valmispiippu Rondon asennat helposti ja nopeasti Kun tilaat valmispiipun, ilmoita tilauksen yhteydessä piipun korkeus, liittymän muoto (pyöreä tai suorakaide) ja varusteista esim. puhdistus- tai nokiluukku, pellitykset ja piippuhatut. 1. Perusta piippu liikkumattomalle ja palamattomalle alustalle muuraamalla harkko ja piipun pohjalaatta kiinni alustaan. Tarkista piipun suoruus Asenna eriste. 3. Asenna alaliittymäelementti. Levitä tulilaasti hormielementin huullokseen. 4. Muuraa seuraavat kerrokset vastaavasti Leikkaa kulmahiomakoneella savupeltiä varten sopiva aukko. Asenna savupelti. 6. Naulaa puhdistusluukku kiinni harkkoelementtiin Kiinnitä piippuhattu kierretangoilla Tämän jälkeen valmispiippu Rondo on pinnoitusta vaille valmis. Piippu voidaan pinnoittaa esim. rappaamalla, slammaamalla antiikkilaastilla tai laatoittamalla. 4

5 Ennen asennusta huomioitava Piipun sijainti ja korkeus on syytä tarkistaa jo rakennuksen suunnittelun luonnosvaiheessa. Hormin sijainnissa on erityisesti huomioitava yläpohjan kantavat rakenteet. Tulisijan vaatima hormikoko kannattaa varmistaa tulisijan valmistajalta. Piipun sijoitus katolle Paras paikka piipulle on lähellä katon harjaa. Tällöin veto on parhaimmillaan ja piipun korkeus lappeen yläpuolella on mahdollisimman pieni. Paloturvallisuusvaatimusten mukaan piipun tulee ulottua oheisten kuvien mukaisesti vähintään 0,8 m tai 1,0 m katon lappeen tasoa ylemmäksi. Tarkemmat ohjeet sijoittamiseen löytyvät Rakentamismääräyskokoelman osasta E3 Pienet savuhormit. Asentaminen Harkkoelementtejä on kolmea kokoa. Lue asennusohje huolellisesti ennen kuin aloitat. Rondo Valmispiippu on helppo asentaa, kun olet etukäteen ensin perehtynyt asennusvaiheisiin. Työkaluiksi riittävät kulmahiomakone tai kovametalliteräsaha, pora, vesivaaka ja muuraustarvikkeet. Harkkoelementtien muuraukseen käytetään tavallista harkkolaastia 100/500, jonka menekki 1-hormisessa piipussa on n. 10 kg/m ja tuplahormissa n. 15 kg/m. Hormielementit muurataan piipun mukana tulevan valmiin tulilaastin avulla. Tarkkaile piipun suoruutta työn edetessä vesivaa alla tai käytä tarvittaessa ohjurilautaa. Ø160 mm n.85 kg/ piippumetri Ø200 mm n.105 kg/ piippumetri tuplahormi Ø160 mm ja 200 mm n.190 kg/ piippumetri 5

6 Asennuksen aloittaminen ja alaliitännän asennus 1. Jos hormiin tulee alaliittymä, merkitse aukon paikka harkkoelementtiin halutulle korkeudelle. Leikkaa aukko harkkoon kulmahiomakoneella tai kovametalliteräisellä sahalla. Aukon koko= liitoselementin ulkomitat + 15 mm. 2. Levitä muurattavalle alueelle n. 15 mm kerros laastia ja kiinnitä ensimmäinen harkkoelementti laastilla piipun perustaan. 3. Hormielementin alaliittymän liitoskorkeuden säädät oikeaksi muuraamalla keraamisen hormin pohjalaatan harkkoelementin sisään ennen hormielementin asennusta. 4. Levitä laasti harkkoelementtien muurauspintaan. Huom! älä peitä tuuletuskanavia. 5. Sovita eriste paikalleen. Huom! Eristeen reuna jää harkkoelementin reunan yläpuolelle. Leikkaa eriste aukon mukaan siten, että eristeen yläreunaan jää kapea kaistale. Eriste ei myöskään saa tukkia harkkoelementissä olevia tuuletuskanavia. 6. Asenna liitoselementti naaraspontti ylöspäin pohjalaatan päälle muuraamalla se tulilaastilla. Tarkasta, että alaliittymän kehys on oikeassa asennossa harkkoelementin suhteen. Asennuksen jatkaminen ks.s.8. 6

7 Puhdistusluukun asennus Puhdistusluukku suositellaan aina asennettavaksi hormiin. Rondon puhdistusluukku (130 x 260 mm) sisältää valmiit liitäntäelementit ja luukun koon ansiosta puhdistaminen on helppoa. Puhdistusluukku on paras vaihtoehto lämmityskattiloihin ja sitä suositellaan kaikkiin piippuihin. Saatavana on myös valurautainen nokiluukku, jonka koko on 130 x 130 mm. Huom! Rakennusmääräysten mukaan puhdistusluukun alareunan pitää olla vähintään 50 mm palava-aineisen lattian yläpuolella ja luukun eteen on jätettävä vähintään 60 cm työskentelytilaa. Jos hormiin ei tule alaliittymää, puhdistusluukun voi asentaa alimpaan harkkoelementtiin. 1. Merkitse aukon paikka seuraavaan harkkoelementtiin. Mikäli nuohous ei onnistu alaliittymästä käsin, merkitse harkkoon myös puhdistusluukun tarvitsema aukko. Leikkaa aukot harkkoon. 2. Levitä laasti alimman harkkoelementin päälle. 3. Levitä tulilaasti hormielementin ylähuullokseen ( naaraspontti ). Asenna seuraava harkkoelementti paikalleen. 4. Sovita eriste paikalleen. 5. Levitä tulilaastia hormielementin ylähuullokseen. 6. Asenna puhdistusluukun liittymäelementti paikalleen. 7. Tasoita liika tulilaasti. 8. Asenna puhdistusluukku vasta, kun piippu on valmiiksi muurattu. 9. Työnnä alumiinikehys paikalleen niin, että se painuu tiukasti hormin aukkoa vasten. 10. Naulaa puhdistusluukku mukana toimitettavilla nauloilla. Puhdistusluukun oven voit halutessasi maalata. Laita luukun eristekivi paikalleen. 7

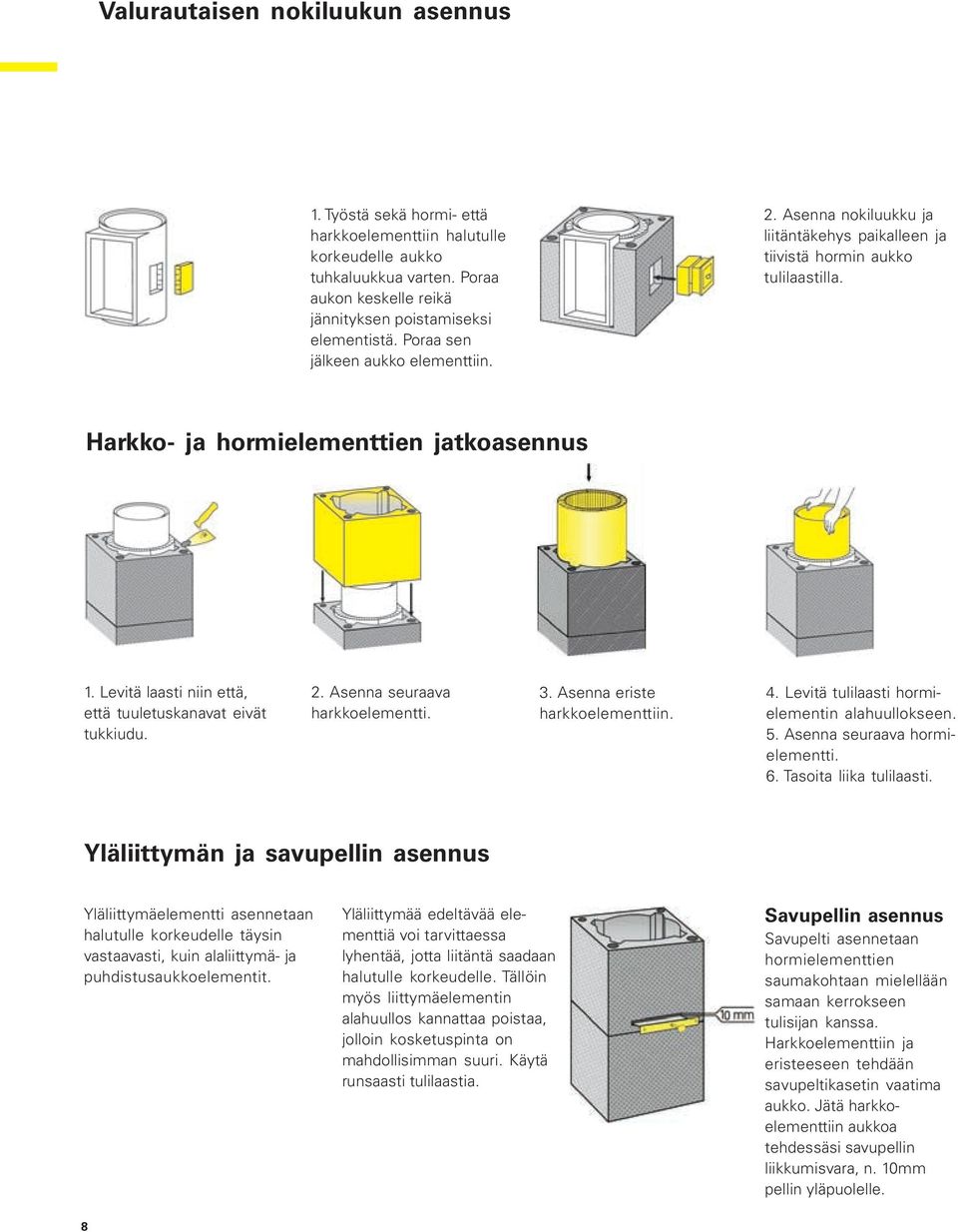

8 Valurautaisen nokiluukun asennus 1. Työstä sekä hormi- että harkkoelementtiin halutulle korkeudelle aukko tuhkaluukkua varten. Poraa aukon keskelle reikä jännityksen poistamiseksi elementistä. Poraa sen jälkeen aukko elementtiin. 2. Asenna nokiluukku ja liitäntäkehys paikalleen ja tiivistä hormin aukko tulilaastilla. Harkko- ja hormielementtien jatkoasennus 1. Levitä laasti niin että, että tuuletuskanavat eivät tukkiudu. 2. Asenna seuraava harkkoelementti. 3. Asenna eriste harkkoelementtiin. 4. Levitä tulilaasti hormielementin alahuullokseen. 5. Asenna seuraava hormielementti. 6. Tasoita liika tulilaasti. Yläliittymän ja savupellin asennus Yläliittymäelementti asennetaan halutulle korkeudelle täysin vastaavasti, kuin alaliittymä- ja puhdistusaukkoelementit. Yläliittymää edeltävää elementtiä voi tarvittaessa lyhentää, jotta liitäntä saadaan halutulle korkeudelle. Tällöin myös liittymäelementin alahuullos kannattaa poistaa, jolloin kosketuspinta on mahdollisimman suuri. Käytä runsaasti tulilaastia. Savupellin asennus Savupelti asennetaan hormielementtien saumakohtaan mielellään samaan kerrokseen tulisijan kanssa. Harkkoelementtiin ja eristeeseen tehdään savupeltikasetin vaatima aukko. Jätä harkkoelementtiin aukkoa tehdessäsi savupellin liikkumisvara, n. 10mm pellin yläpuolelle. 8

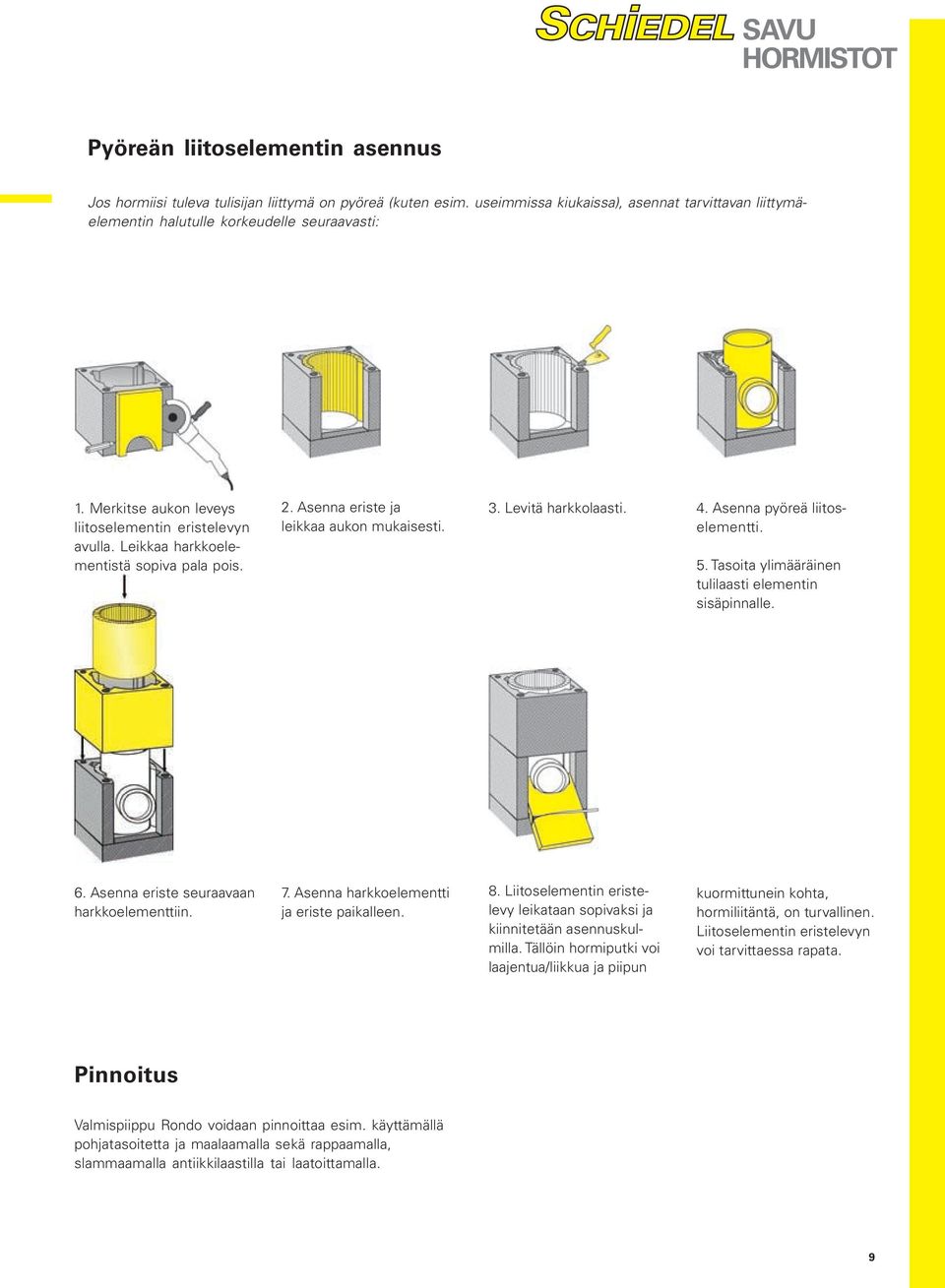

9 Pyöreän liitoselementin asennus Jos hormiisi tuleva tulisijan liittymä on pyöreä (kuten esim. useimmissa kiukaissa), asennat tarvittavan liittymäelementin halutulle korkeudelle seuraavasti: 1. Merkitse aukon leveys liitoselementin eristelevyn avulla. Leikkaa harkkoelementistä sopiva pala pois. 2. Asenna eriste ja leikkaa aukon mukaisesti. 3. Levitä harkkolaasti. 4. Asenna pyöreä liitoselementti. 5. Tasoita ylimääräinen tulilaasti elementin sisäpinnalle. 6. Asenna eriste seuraavaan harkkoelementtiin. 7. Asenna harkkoelementti ja eriste paikalleen. 8. Liitoselementin eristelevy leikataan sopivaksi ja kiinnitetään asennuskulmilla. Tällöin hormiputki voi laajentua/liikkua ja piipun kuormittunein kohta, hormiliitäntä, on turvallinen. Liitoselementin eristelevyn voi tarvittaessa rapata. Pinnoitus Valmispiippu Rondo voidaan pinnoittaa esim. käyttämällä pohjatasoitetta ja maalaamalla sekä rappaamalla, slammaamalla antiikkilaastilla tai laatoittamalla. 9

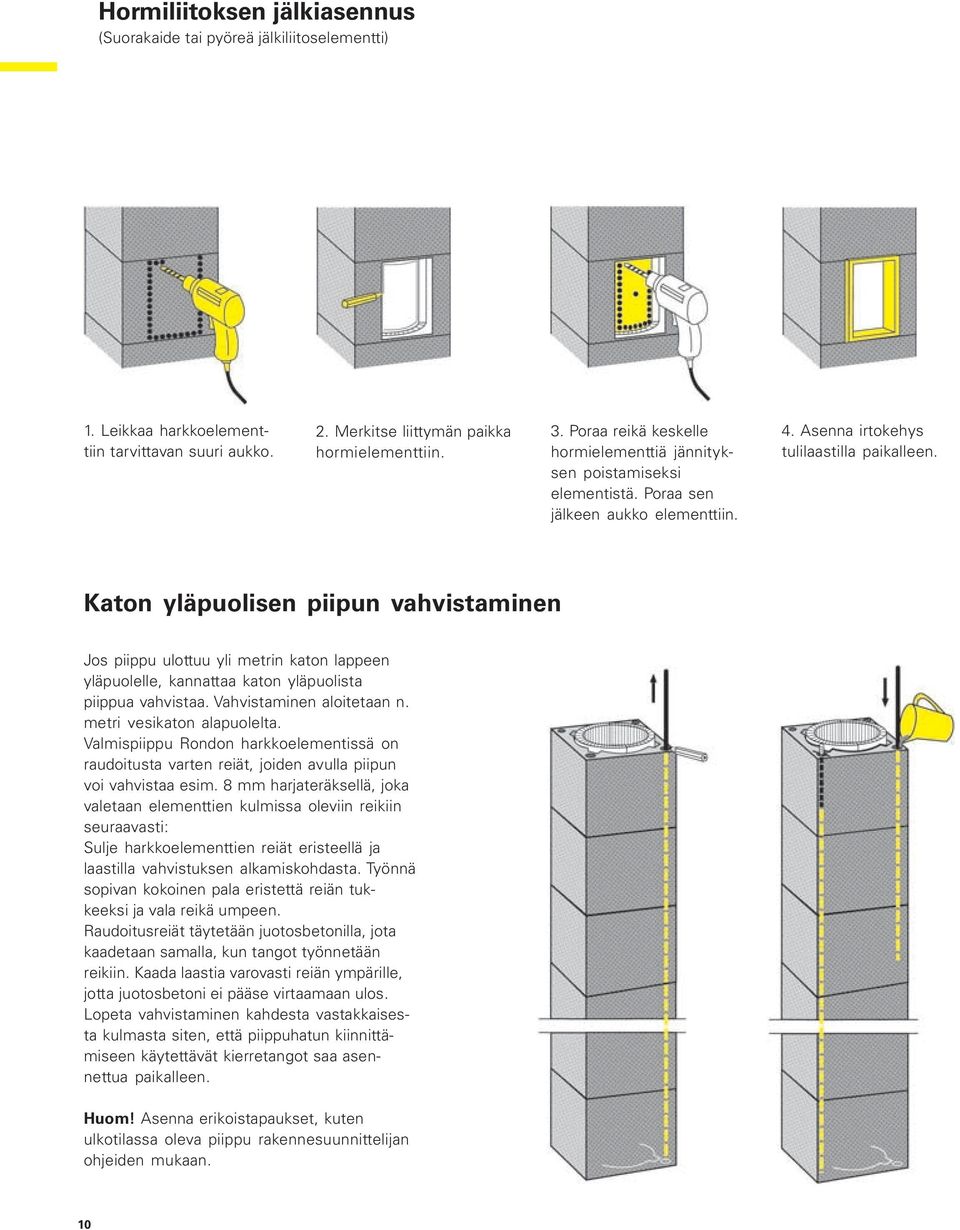

10 Hormiliitoksen jälkiasennus (Suorakaide tai pyöreä jälkiliitoselementti) 1. Leikkaa harkkoelementtiin tarvittavan suuri aukko. 2. Merkitse liittymän paikka hormielementtiin. 3. Poraa reikä keskelle hormielementtiä jännityksen poistamiseksi elementistä. Poraa sen jälkeen aukko elementtiin. 4. Asenna irtokehys tulilaastilla paikalleen. Katon yläpuolisen piipun vahvistaminen Jos piippu ulottuu yli metrin katon lappeen yläpuolelle, kannattaa katon yläpuolista piippua vahvistaa. Vahvistaminen aloitetaan n. metri vesikaton alapuolelta. Valmispiippu Rondon harkkoelementissä on raudoitusta varten reiät, joiden avulla piipun voi vahvistaa esim. 8 mm harjateräksellä, joka valetaan elementtien kulmissa oleviin reikiin seuraavasti: Sulje harkkoelementtien reiät eristeellä ja laastilla vahvistuksen alkamiskohdasta. Työnnä sopivan kokoinen pala eristettä reiän tukkeeksi ja vala reikä umpeen. Raudoitusreiät täytetään juotosbetonilla, jota kaadetaan samalla, kun tangot työnnetään reikiin. Kaada laastia varovasti reiän ympärille, jotta juotosbetoni ei pääse virtaamaan ulos. Lopeta vahvistaminen kahdesta vastakkaisesta kulmasta siten, että piippuhatun kiinnittämiseen käytettävät kierretangot saa asennettua paikalleen. Huom! Asenna erikoistapaukset, kuten ulkotilassa oleva piippu rakennesuunnittelijan ohjeiden mukaan. 10

11 Katon yläpuolisen piipun pellitys Vesikaton ylittävä osuus piipusta voidaan päällystää rappaamalla, slammaamalla tai pellittämällä. Veden tunkeutuminen rakenteisiin on estettävä. Rondo-valmispiippuun on saatavissa helposti asennettavat pellityssarjat katon yläpuolisen osan pellitykseen. Pellityksen asentaminen tuplahormiin Asenna Wakaflex erillisen ohjeen mukaan. Leikkaa peltien alareunat oikeaan kulmaan ja sopivan mittaisiksi. Asenna pellit niin, että niiden alareuna painuu piipun ympärillä olevaa Wakaflexia vasten. Kiristä pellit paikalleen taittamalla kulmien peltisaumoja sisäänpäin. Pellityksen asentaminen hormiin Yläosan pellityssarja on muovipinnoitettu teleskooppipelti, jonka max korkeus on 1,5 m. Sarja sisältää juuripellin ja sadepiippuhatun. Leikkaa kaltevuuspelti oikeaan kulmaan. Kiinnitä pellit ruuveilla. Piippuhatun asennus Huom! Paikan päällä tehtyä pellitystä asennettaessa on piipun päälle jätettävä min 3 cm:n tuuletusrako. Piipun yläpää suojataan alumiinisella piippu- ja sadepiippuhatulla. Piippuhattu kiinnitetään piipun mukana tulevilla kierretangolla ja pulteilla kahdesta nurkasta harkkoelementeissä oleviin reikiin kuvan mukaisesti. Sama hattu käy sekä 160 mm että 200 mm hormiin. Käytettävät reiät valitaan piipun koon mukaan ja käyttämättömät reiät suljetaan muovitulpilla. Viimeinen hormielementti katkaistaan kuvan mukaisesti noin 1,5 cm piippuhatun alapuolelta, jolloin hormille jää riittävästi lämpölaajenemisvaraa ja hormi pääsee tuulettumaan hatun alla. 160 mm hormissa viimeisen hormielementin voi myös antaa työntyä piippuhatun läpi katkaisemisen sijasta. Sadepiippuhattu kiinnitetään piippuhattuun oheisen kuvan mukaisesti: vastakkaiset sivut kiinnitetään ruuveilla/sulkijalla. 11
