1 KATTO- JA SEINÄTUOTTEET 5/2014 1

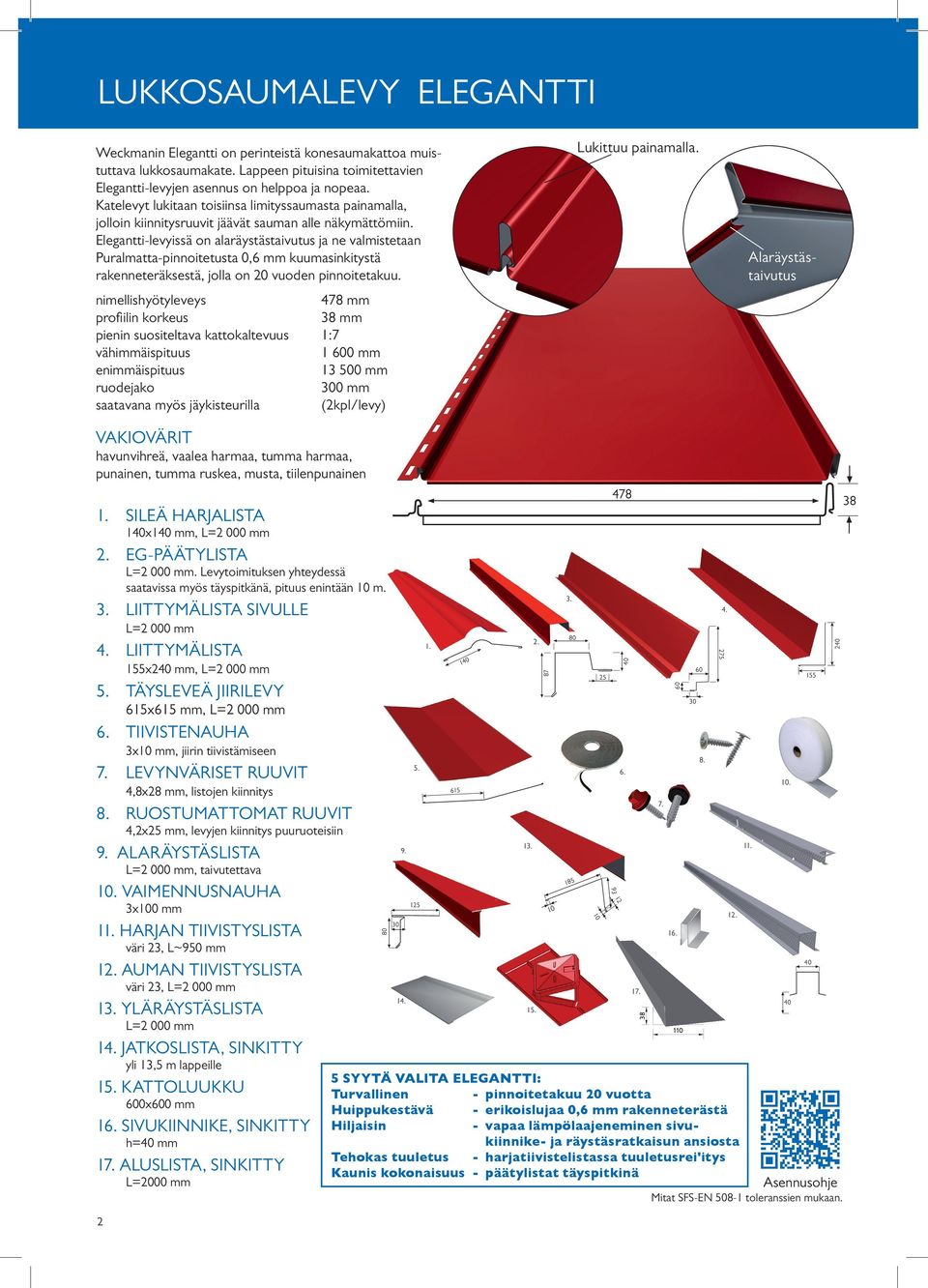

2 93 LUKKOSAUMALEVY ELEGANTTI Weckmanin Elegantti on perinteistä konesaumakattoa muistuttava lukkosaumakate. Lappeen pituisina toimitettavien Elegantti-levyjen asennus on helppoa ja nopeaa. Katelevyt lukitaan toisiinsa limityssaumasta painamalla, jolloin kiinnitysruuvit jäävät sauman alle näkymättömiin. Elegantti-levyissä on alaräystästaivutus ja ne valmistetaan Puralmatta-pinnoitetusta 0,6 mm kuumasinkitystä rakenneteräksestä, jolla on 20 vuoden pinnoitetakuu. 478 mm profiilin korkeus 38 mm pienin suositeltava kattokaltevuus 1:7 vähimmäispituus mm enimmäispituus mm ruodejako 300 mm saatavana myös jäykisteurilla (2kpl/levy) Lukittuu painamalla. Alaräystästaivutus VAKIOVÄRIT havunvihreä, vaalea harmaa, tumma harmaa, punainen, tumma ruskea, musta, tiilenpunainen 1. SILEÄ HARJALISTA 140x140 mm, L=2 000 mm 2. EG-PÄÄTYLISTA L=2 000 mm. Levytoimituksen yhteydessä saatavissa myös täyspitkänä, pituus enintään 10 m. 3. LIITTYMÄLISTA SIVULLE L=2 000 mm 4. LIITTYMÄLISTA 155x240 mm, L=2 000 mm 5. TÄYSLEVEÄ JIIRILEVY 615x615 mm, L=2 000 mm 6. TIIVISTENAUHA 3x10 mm, jiirin tiivistämiseen 7. LEVYNVÄRISET RUUVIT 4,8x28 mm, listojen kiinnitys 8. RUOSTUMATTOMAT RUUVIT 4,2x25 mm, levyjen kiinnitys puuruoteisiin 9. ALARÄYSTÄSLISTA L=2 000 mm, taivutettava 10. VAIMENNUSNAUHA 3x100 mm 11. HARJAN TIIVISTYSLISTA väri 23, L~950 mm 12. AUMAN TIIVISTYSLISTA väri 23, L=2 000 mm 13. YLÄRÄYSTÄSLISTA L=2 000 mm 14. JATKOSLISTA, SINKITTY yli 13,5 m lappeille 15. KATTOLUUKKU 600x600 mm 16. SIVUKIINNIKE, SINKITTY Hiljaisin h=40 mm 17. ALUSLISTA, SINKITTY L=2000 mm SYYTÄ VALITA ELEGANTTI: Turvallinen - pinnoitetakuu 20 vuotta Huippukestävä - erikoislujaa 0,6 mm rakenneterästä - vapaa lämpölaajeneminen sivukiinnike- ja räystäsratkaisun ansiosta Tehokas tuuletus - harjatiivistelistassa tuuletusrei'itys Kaunis kokonaisuus - päätylistat täyspitkinä Asennusohje

3 TIILIKUVIOLEVYT Weckmanin muotolevyillä saadaan katolle elävyyttä sekä ilmeikkyyttä. Rakenne on kevyt ja edullinen. Valittavana on neljä erilaista näyttävää tiilikuviota sekä kuusi vakioväriä. Valmistusmateriaalina käytetään takuupinnoitettua 0,5 mm terästä. VAKIOVÄRIT havunvihreä, tumma harmaa, punainen, tumma ruskea, musta ja tiilenpunainen TERÄSAATELI =58 enimmäispituus poikkikuvioväli profiilin korkeus mm ~ mm ~ mm 400 mm 58 mm TERÄSTIILI =47 enimmäispituus poikkikuvioväli profiilin korkeus mm ~ mm ~ mm 350 mm 47 mm 187,6 UUTUUS 27+20=47 TERÄSTIILI mm ~ mm enimmäispituus ~ mm poikkikuvioväli 350 mm profiilin korkeus 47 mm 1125 Saatavana nyt myös 0,6 mm rakenneteräksenä TERÄSAALTO , =39 enimmäispituus poikkikuvioväli profiilin korkeus mm ~ mm ~ mm 350 mm 39 mm PERUSTUOTEPAKETTI kattolevy päätylista 160 mm harjalista muotoiltu harjalistan päätykappale ruuvit 4,8 x 28 LISÄTUOTEPAKETTI harjatiiviste harjan tuuletuskappale alaräystäslista kattoturvatuotteet sadevesijärjestelmä 5 SYYTÄ VALITA WECKMAN TIILIKUVIO: Turvallinen - valmistettu 30 vuoden kokemuksella takuupinnoitetusta teräksestä Huipputukeva - Terästiili-1125 myös erikoislujasta 0,6 mm rakenneteräksestä Laaja valikoima - joko symmetrisellä tai epäsymmetrisellä aaltomuodolla Esteettisyys - saatavana mattaisilla tai kiiltävillä takuupinnoitteilla Edullinen - markkinoiden paras hyötyleveys Tosi Levee Terästiili-1125:llä Asennusohje 3

4 POIMULEVYT KATTOON 988 2:n aallon limitys :n aallon limitys W mm ~1 120 mm 0,45 0,6 mm PERUSTUOTEPAKETTI kattolevy harjalista, sileä päätylista 115 mm ruuvit 4,8 x 28 W-1 -profiililla ruuvi 4,8 x ,5 18 W mm ~1 180 mm 0,45 0,6 mm LISÄTUOTEPAKETTI harjatiiviste harjan tuuletuskappale räystäslista kattoturvatuotteet sadevesijärjestelmät 1150 W-20R , mm ~1 135 mm 0,45-0,7 mm Saatavissa antikondenssipinnoite taustapuolelle. W mm ~1 030 mm 0,45 0,7 mm W-45ER mm ~1 050 mm 0,45 0,9 mm Saatavissa antikondenssipinnoite taustapuolelle Ryhdikkäät ja kestävät poimulevyt soveltuvat kaikkeen kattorakentamiseen. Vaihtoehtoina ovat niin sinkityt, polyesteri- kuin takuupinnoiteetkin. Värisävyt Weckman-värikartan valikoimista W-45JR mm ~980 mm 0,45 0,9 mm Myös kantavaksi levyksi alle 3,5 m jänneväleille. Huom! tarkasta kantavuustaulukosta. Saatavissa antikondenssipinnoite taustapuolelle. Asennusohje 5 SYYTÄ VALITA WECKMAN POIMULEVY: Turvallinen - valmistettu 50 vuoden kokemuksella Muotovalikoima - perinnelevyistä moderniin muotoiluun Pinnoitevalikoima - useita pinnoite- ja levypaksuusvaihtoehtoja Edullinen - peruspinnoite polyesteri on erinomainen ratkaisu isoihin kohteisiin Toimiva - poimulevyihin sunnitellut omat lista- ja tarvikepaketit

5 KANTAVAT POIMULEVYT Kantavia poimulevyjä käytetään vesikattoina tai kantavana rakenteena ylä- ja välipohjissa muun muassa halleissa, liiketiloissa, varastoissa ja teollisuusrakennuksissa. Weckman-poimulevyjen jännevälit ulottuvat 2,5 metristä jopa 9 metriin. W jänneväleille 2,5 4,5 m 900 mm ~948 mm raaka-ainevahvuudet 0,6 1,0 mm Pinnoite joko A- tai B-puolelle. Myös uumareijitettynä. Saatavissa antikondenssipinnoite A-puolelle W jänneväleille 4,0 6,5 m 750 mm ~782 mm raaka-ainevahvuudet 0,7 1,2 mm Pinnoite joko A-tai B-puolelle. Myös uumareijitettynä. Saatavissa antikondenssipinnoite A-puolelle , W jänneväleille yli 5 m 840 mm 154 ~ 890 mm raaka-ainevahvuudet 0,7 1,5 mm Pinnoite joko A- tai B-puolelle. Saatavissa antikondenssiruiskutus A- tai B-puolelle W jänneväleille yli 5 m 951 mm ~ 986 mm raaka-ainevahvuudet 0,7 1,2 mm Pinnoite joko A- tai B-puolelle. Saatavissa antikondenssiruiskutus A- tai B-puolelle. UUTUUS OPTIMI-mitoitusohjelma on ladattavissa kotisivuilta. Asennusohje LIITTOLEVY HC-45 -liittolevy tarjoaa nopean ja edullisen välipohjaratkaisun kaikkeen rakentamiseen. Liittolevy toimii samalla valumuottina ja valmiissa liittolaatassa vetoraudoituksena. Poimujen pohjassa on tartuntapiikit, joiden avulla betoni tarttuu levyyn ja ne muodostavat liittorakenteen. Betonin valuminen liittolevyn tartuntareikien läpi estetään valmistuksen yhteydessä kiinnitettävällä teipillä. Suunnittelijoille on saatavilla mitoitusohjelma, joka on ladattavissa Weckmanin kotisivuilta. LIITTOLEVY HC mm ~ 960 mm raaka-ainevahvuudet 0,7 ja 0,9 mm

6 POIMULEVYT SEINÄÄN Seinärakenteisiin soveltuvia Weckman-levyjä valmistetaan samoilla väri- ja pinnoitevaihtoehdoilla kuin kattopoimulevyjäkin. Poimulevyjä voidaan asentaa sekä vaaka- että pystyasentoon. Näyttäviä kokonaisuuksia saadaan poimun suunnan vaihteluilla, eri profiilien yhdistelyllä ja värivalinnoilla. W mm ~1 120 mm 0,45 0,6 mm 988 2:n aallon limitys :n aallon limitys W mm ~1 160 mm 0,45 0,6 mm W-20A mm ~1 135 mm 0,45 0,7 mm Pinnoite vaihtoehtoisesti myös B-puolelle (W-20B/1100) ,5 20 W-45EA mm ~10 50 mm 0,45 0,9 mm Pinnoite vaihtoehtoisesti myös B-puolelle (W-45EB/1000). W-45JA mm ~980 mm 0,45 0,9 mm PERUSTUOTEPAKETTI ruuvit ulkokulmalista tasakertalista (tarvittaessa)

7 LISTAT JA LÄPIVIENNIT MUOTOHARJALISTA 180 x 180, L = suositellaan kattokaltevuuksille loivempi kuin 1:2 SILEÄ HARJALISTA PÄÄTYLISTA PÄÄTYLISTA 140 x 140, L = kaikille kattokaltevuuksille 115 x 115, L = x 160, L = x 240, L = suositellaan muotolevyjen kanssa SISÄKULMALISTA (SEINÄ) ULKOKULMALISTA (SEINÄ) TASAKERTALISTA (SEINÄ) 104 x 104, L = x 115, L = x 30, L = JIIRILEVY, TÄYSLEVEÄ 615 x 615, L = KATTOLUUKKU 600 x 600, sisältää saranat ja lukituksen LIITTYMÄLISTA RÄYSTÄSLISTA 50 x 54, L = ALUSLISTA (MUOTOLEVYT) sinkitty L = LÄPIVIENTIPUTKEN POHJALEVY AUMAN PÄÄTYKAPPALE L = (Poimulevyt) TUULETUSKAPPALE Y-KAPPALE T-KAPPALE VIEMÄRIN ILMASTOINNIN TUULETUSPUTKI POISTOPUTKI eristetty 110 LÄPIVIENTIKUMI mm, mm, mm, mm eristetty 125/160 MUOTOHARJALISTAN PÄÄTYKAPPALE TIIVISTEET Kaikkiin Weckman-profiileihin on tarjolla sopivat tiivisteet. Tiivistenauha 3 x 10 mm sivuttais- ja jatkolimityksiin. Muotoharjalistan kanssa käytettävä tiivistematto harjalle ja aumaan. KIINNIKKEET Tiivisteelliset kateruuvit toimitetaan sinkittyinä ja vakioväreissä. PAIKKAMAALI 34 ml, vakiovärit. 7

8 KATTOSILLAT JA LUMIESTEET Weckman -kattosilta on turvallinen, lumenläpäisykyky yli 50%. Kattosilta valmistetaan kuumasinkitystä teräksestä pulveripolttomaalattuna. Leveys 350 mm, pituus mm, kiinnikkeet kattolevyn mukaisesti. Weckman -putkilumieste valmistetaan kuumasinkitystä teräksestä ja toimitetaan joko sinkittynä tai pulveripolttomaalattuna. Pituus 3,0 m, kaksi ovaaliputkea, neljä kattokiinnikettä kattolevyn mukaisesti. Vakiovärit: tumma harmaa, punainen, tumma ruskea, musta ja tiilenpunainen. TIKKAAT Weckmanin kattoturvatuotteet lisäävät turvallisuutta katolla liikuttaessa. Weckman-tikkaat valmistetaan kuumasinkitystä ovaaliputkesta ilman hitsauksia. Askelmat ovat pyöreää putkea. Seinätikas on saatavana joko pulveripolttomaalattuna tai sinkittynä ja lapetikas pulveripolttomaalattuna. Vakiovärit: tumma harmaa, punainen, tumma ruskea, musta, tiilenpunainen, valkoinen (ei lapetikas). Kattosillat ja tikkaat ovat CE-merkittyjä LAPETIKAS 3,6 m, 4,2 m, 5,1 m ja 6,0 m SEINÄTIKAS 2,7 m, 3,6 m, 4,2 m ja 5,4 m 3. TURVATIKAS 2,4 m ja 3,6 m Moduulitikasta saatavissa pituudesta 1,5 m lähtien 0,3 m jaolla P13 kouru 2. P13 päätykappale 3. P13 kourukannake, lyhyt 4. P13 kourukannake, pitkä 5. P13 kourukannake, vino (1:3;1:2,5;1:1,5) 7. P13 liitoskappale 8. P13 liukulähtö 10. P13 sisäkulma 11. P13 ulkokulma 14. P10 ylämutka 15. P10 alamutka 16. P10 syöksytorvi 1,0 m ja 2,3 m 17. P10 poistoputki 18. P10 alastulon kiinnike 19. P10 väistö KOURUT JA ALASTULOPAKETIT Viimeistele Weckman-kattosi sadevesijärjestelmällä. Kourut ja syöksytorvet valmistetaan molemmin puolin pinnoitetusta kuumasinkitystä teräksestä. Vakiovärit: valkoinen, punainen, tumma harmaa, tumma ruskea ja musta. PYÖREÄ P13 P10 Vakiomitat: 4,0 m, 5,0 m ja 6,0 m vakiona ulkopuolinen kannake sekä kourun liitoskappale. Alastulosarja 3,0 m:n räystäälle (yli 3 m:n räystäskorkeudet jatko-osilla). Kourut ja alastulot saatavissa myös kantikkaana K12-mallina. WECKMAN - KATTOPAKETTI VALMIIKSI ASENNETTUNA -PALVELU Remontoit tai rakennat uutta - saat Weckman katon myös valmiiksi asennettuna pakettina. Weckman-kattoasennus toteutetaan yhteistyössä tarkasti valikoitujen kattourakoitsijoiden kanssa. Urakoitsijat ovat saaneet Weckman tuote- ja asennuskoulutuksen. Weckman Steel Oy on vuonna 1962 perustettu yksityinen perheyhtiö, joka on erikoistunut teräsohutlevytuotteiden sekä teräshallien ja traktoriperävaunujen valmistamiseen. Weckmanin levytehtaat sijaitsevat Vierumäellä ja Iisalmessa. Teräksenkäsittelyssä Weckmanilla on pitkät perinteet; nykyiset omistajat jatkavat Vierumäellä jo kahdeksannessa polvessa. Vuosien varrella hankittu ammattitaito, parhaat materiaalit ja asiantunteva palvelu takaavat tunnetun Weckman-laadun. Pidätämme oikeudet muutoksiin. Weckman Steel Oy levymyynti@weckmansteel.fi Härkäläntie VIERUMÄKI Puh. (03) Fax (03) Muovikatu IISALMI Puh. (017) Fax (017) Aldus Oy 5/2014
