1 Suomalaisiin koteihin jo 25 vuotta AIR HINNASTO Voimassa alkaen Olemme avoinna arkisin 9:00-16:00 Puh.paloilmahormi AIR Tilaukset ja tarjoukset osoitteeseen: Suunnittele ja hinnoittele ASENNUSOHJE tuote helposti myös netissä: 11/2017 TEHTY SUOMESSA MADE IN FINLAND Sivu 1

2 KORVAUSILMAHORMIN TULISIJAVAATIMUKSET Tulisijassa tulee olla sisäisen suljetun kierron mahdollistavat kaasutiiviit luukut ja korvausilmalle suunniteltu liitäntä. Tulisijan alla sijaitsevat liitännät (kuten takkasydämmet) saattavat vaatia kohde kohtaisia liitäntäosia mm. paikalla muurattavien kuorien vaatimusten mukaisesti, jossa myös tulisijan ja lattian väliin on huomioitava putken kuljetus. Alapuoliset liitäntäosat asiakkaan tulee hankkia itse. Kanaviston pinta-ala tulee kuitenkin pysyä vastaavan kokoisena. Asunnon sijainnin, ympärillä kasvavan puuston tai hormin pituudesta johtuen veto saattaa vaatia savukaasuimuria (sähköllä toimiva) tai vedonparantajaa (ilman sähköä toimiva) tuloilman varmistamiseksi. Uudiskohteessa tulisi varmistaa imurille vapaa katkaisija tulisijan läheisyyteen, sekä sähkövaraus välikattoon. Ilmakanavan pinta-ala hormissa 150/265mm hormissa vapaa kanava 127mm (ilmasulullista savupeltimoduulia käytettäessä 103mm) 200/314mm hormissa vapaa kanava 120mm (ilmasulullista savupeltimoduulia käytettäessä 112mm) Teleskooppisen ilmankuljetusputkiston (kantikas) kanavakoko on 125mm Huom jokainen kulma kanavistossa jarruttaa ilman virtausta. Liitokset tulee tehdä mahdollisiman suoralinjaisesti. Vetopaine (Pa) Minimi vetopaine tulee olla hormissa vähintään 4Pa Normaali vetopaine on noin 12Pa Savukaasuimurilla saatava vetopaine on max Pa hormikossta riippuen. 2 Sivu 2

3 Onneksi olkoon, sinulla on käsissäsi Suomalainen, avainlippua kantava laatutuote. Haluamme että olet tyytyväinen valintaasi ja siksi toivomme että luet huolellisesti myös nämä asennusohjeet, sillä laadukkaan ja turvallisen kokonaisuuden saat viimeistelemällä asennuksen määriteltyjen ja testattujen ominaisuuksien mukaisesti. YLEISTÄ - Ennen asennusta: Sinulla tulee olla lupa rakennusviranomaiselta. - Olethan tarkastanut toimituksen tuotesisällön ja että se vastaa lähetysluetteloa, eikä tuote ole vaurioitunut kuljetuksessa. Reklamoi asiasta välittömästi tuotteen myyneeseen kauppaliikkeeseen poikkeaman ilmettyä. - Härmä Air ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä, jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Tälläisiä asioita voi olla mm. moduulien jatkoskohdan sijoittuminen ylä/välipohjaeristeen sisään tai tulisijan paloluokan ylittävä kerroin, jossa hormilta vaaditaan korkeampaa paloluokkaa mitä standardissa on määritetty. - Härmä Air tuotteet ovat testattu korkeimpaan T600 paloluokkaan, jolloin tuotteemme soveltuvat kaikkiin markkinoilla oleviin tulisijoihin. - Säilytä nämä ohjeet huolellisesti esim. talokirjojen yhteyteen mahdollista myöhempää tarvetta varten. MINNE OTAN YHTEYTTÄ Rakennustekninen tai lupaan liittyen -paikallinen rakennusvalvonta. Tuotereklamaatio: -tuotteen ostopaikka / jälleenmyyjäsi. Tekninen tuki asennukseen liittyen: Itä-Suomi Pohjois-Suomi Länsi-Suomi Etelä-Suomi TAKUU Täytä hormissa oleva tyyppikyltti huolellisesti asennuksen yhteydessä. Tyyppikyltti kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivämäärän. Tyyppikyltti tulee olla samassa huonetilassa tulisijan kanssa. NUOHOUS Teräshormin nuohous voidaan suorittaa normaalisti. Suosittelemme nuohoukseen Nylonharjaa. - Nuohous on suoritettava määräysten mukaisesti: SUOMESSA: Omakotitalot kerran vuodessa ja Vapaa-ajan asunnot 3 vuoden välein. MUUTA TÄRKEÄÄ TIETOA - Asiakkaan on huolehdittava hormille välipohjassa esteetön kulku ja tarkistettavuus lisäeristeen osalta. - Asiakkaan on huolehdittava riittävistä kattoturvatuotteista, huoltosilloista ja lumiesteistä. Härmä Air ei valmista tai toimita kyseisiä tuotteita, eikä siten ota vastuuta niiden asentamisesta. - Yleiset ohjeet savuhormin asennukseen: RakMK E3 / 2007, sekä RIL 245 Pienet savupiiput 2014 (uusi). Sivu 3

4 AIR hormilla korvausilma tulisijalle esilämmitettynä Paloluokka T600 Paloturvaetäisyys 26 mm Lisäeristekorkeus 800 mm (vakiona) AIR sarjan valmispiiput ovat ilmajäähdytyksen ansiosta yksi turvallisimmista valmispiipuistamme. Ilmaraon ansiosta tuote voidaan rakentaa jäähdytysominaisuuden lisäksi aktiivipiipuksi, jolloin ilmakanavaa käytetään suljettuna järjestelmänä tulisijan korvausilmantuontiin, näin tarvittava paloilma esilämpenee ja parantaa tulisijan hyötysuhteita ja poistaa tiivisrakenteisten talojen ylesimmät ongelmat, kuten liesituulettimen ja keskuspölynimureiden aiheuttaman vastakkaisen vedon. POLTTOKOKEEN MITTAUSTULOKSET h 2 h 3 h 4 h 5 h 7 h Ohjauslämpötila n. 900 C Piipun pintalämpötila Pintalämpötila puupinnalla välipohjan sisällä Suurin virallinen paloluokka on T600. Mikäli korkeampia luokkia olisi, kuuluisi AIR T800 paloluokkaan Tiesitkö että korvausilman puute on tulisijan suurin ongelma tiiviissä talossa. Sivu 4

5 " Sivu 5

6 Sivu 6 5

7 TUOTTEEN TUNNUS JA CE-MERKINTÄ Metallinen 0.1 järjestelmäsavupiippu EN T600 N1 D/W Vm-L50060 G26* Tuotekuvaus Standardin numero Lämpötilaluokka Paineluokka N:Alipaine/P:Ylipaine/H:Korkeapaine Kondenssinkestävyys W:Märät tai D:Kuivat käyttöolosuhteet Korroosionkestävyys Sisäputken valmistusmateriaali ja paksuus Nokipalon kestävyys G:Kyllä / O:Ei etäisyys *Suojaetäisyys palaviin materiaaleihin (mm): 26mm * *Suojaetäisyys 26mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa 26mm palavaan materiaaliin max 800mm:n ylä-/välipohjissa kts.valmistajan asennusohje 0416 Härmä Air Oy, Köykkärintie 418, VOLTTI CPR EN :2009 Metallinen järjestelmäsavupiippu: AIR T600 Moniseinämäinen ilmajäähdytteinen järjestelmäsavupiippu Alipaineinen paineluokka T600-N1-D/W-Vm-L50060-G26 Noudatettava valmistajan asennusohjetta Puristuslujuus Enimmäiskuorma 35m suoria savupiippukappaleita ja liitoskappaleita Virtausvastus Epätasaisuuden keskiarvo 0,1mm Lämmöneristävyys 0,96m²K/W (laskennallinen arvo) Lämpöshokin kestävyys Kyllä Taivutuslujuus -Vetolujuus : 6m -Ei pystysuorat asennukset: - -Vapaa korkeus tuulikuormalle: Tuulikuorman rasittamat osat,suorat savupiippukappaleet ja liitoskappaleet,vapaa korkeus tuulikuormalle: tuenta 3,5m välein. -Huonetilassa: 6m välein. -Ulkoseinällä:6m ylimmän tuen alapuolella ja 3,5m ylimmän tuen yläpuolella. Jäädytys-sulatuskestävyys Kyllä HA Suoritustasoilmoitus - DoP -TÄRKEÄÄ HUOMIOITAVA RAKENNUSMÄÄRÄYKSET/VIRANOMAISHYVÄKSYNNÄT- 7 Sivu 7

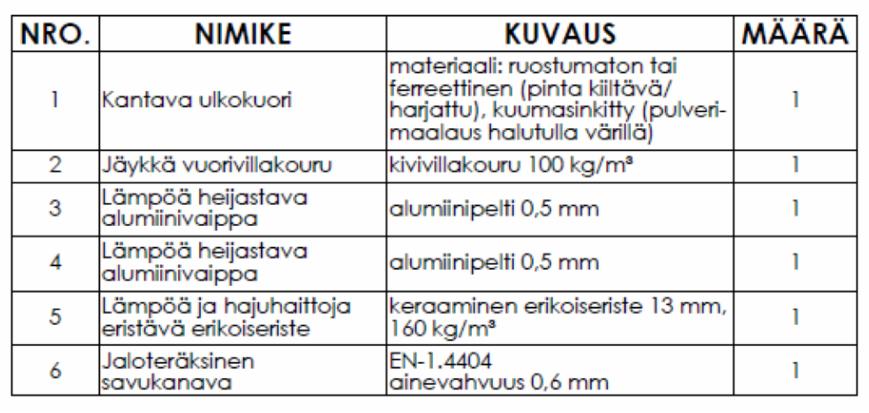

8 AIR paloilmahormi Koemenetelmät Härmä Air on testannut tuotteensa erilaisin (VTT, TTY, oma testipenkki ja simulointi) testauksin tuotteitaan EN 1859 vaatimusten mukaisesti. Standardin mukaisissa kokeissa hormi on asennettu testinurkkaukseen ja lämpötilaa mitataan useista eri mittapisteistä 800mm korkeassa eristekerroksessa, joissa mittapisteet on asennettu myös hormimoduulien liitoskohtaan ja eristeen sisään. Testisavupiippu Härmä Air Oy:n AIR T600 metallisavupiippu. Sisähormin halkaisija 200mm. Ulkokuoren halkaisija 314mm. Kokeissa kuuman kaasun lämpötila on määritelty standadista poikkeavaksi 900 C lämpötilaan / 6h (standardi 700 C / 6h.) Kokeissa hormille suoritettiin standardin mukainen nokipalotestaus 1000 C / 30min. Yläpohjan eristevahvuus testauksessa: 800mm. Varmista paikalliselta rakennustarkastajalta että liitos on alueellasi hyväksytty asennettavaksi testauksen mukaisesti yläpohjan eristeen sisään. AIR rakenne Sivu 8

9 AIR Tuulettuva rakenne on entistäkin paloturvallisempi. Korvausilma esilämmitettynä tulisijalle sisäisellä kierrolla TEKNISET TIEDOT MODUULIEN PITUUDET: 230mm, 540mm, 1170mm SISÄPUTKEN/ULKOKUOREN HALKAISIJAT: 114/250mm, 134/238mm, 200/314 mm SISÄPUTKEN MATERIAALI Haponkestävä teräs 0,6mm PAINO (KOOSTA RIIPPUEN): n kg /m SOVELTUVUUS Takat, Kiukaat, Kamiinat, Kattilat, Pellettitakat, Grillit yms. KÄYTTÖLUOKKA: T600 (testattu poikkeuksellisesti 6h koepoltossa +900 C savukaasulämmöillä, sekä 30min. nokipalotesti C - normaali testi +700 C) 2 PALOTURVAETÄISYYS: 26mm palavaan materiaaliin (kaikissa ylä-/välipohjavahvuuksissa) HORMIN RAKENNE: 1. haponkestävä sisäputki, 2. keraaminen eriste, 1 3. heijastava pinta, 4. ilmarako, 5. heijastava pinta, 6. kivivilla, 7. ulkokuori LISÄERISTYS LÄPIVIENNEISSÄ: Keraaminen / alumiinipintainen eriste, jonka ansiosta läpivienti saadaan huippu turvalliseksi ja tiiviiksi. LISÄERISTEEN KORKEUS: Kesäsaunapaketti: Vakiona 250mm 1 -kerroksisessa asunnossa : Vakiona 800mm 2 -kerroksisessa asunnossa : Vakiona 400mm ja 800mm STANDARDIN TUNNUS: T600-N1-D/W-Vm-L50060-G MUUT OMINAISUUDET aiheuttaman vastakkaisen vedon ja parantaa tulisijan toimivuutta. MAKSIMI PIIPUN KORKEUS: 35 m MAKSIMI KORKEUS VESIKATOLLA ILMAN TUENTAA: 3,5 m MAKSIMI KORKEUS ENSIMMÄISEN TUEN ALAPUOLELLA: 6 m MAKSIMI KORKEUS OMAN PAINONSA VARASSA: 6 m SINTRAANTUMATON ERISTERAKENNE: Kyllä VOIDAAN KOTELOIDA: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Ei SEINÄN LÄPIVIENNIT: Ei POLTTOKOKEEN MITTAUSTULOKSET OHJAUSLÄMPÖTILA 900 C YLÄ/VÄLIPOHJAN ERISTEVAHVUUS 800MM PIIPUN PINTALÄMPÖTILA PINTALÄMPÖTILA PUUPINNALLA VÄLIPOHJAN SISÄLLÄ h 2 h 3 h 4 h 5 h 7 h Sivu 9

10 Tapaus A kaltevuus" 20 o Tapaus B kaltevuus" > 20 o Vesikaton harjalla on savupiipun pään ja Vesikaton harjalla on savupiipun katteen välinenpienin etäisyys piipun juuresta pään ja katteen välinen pienin mitattuna vähintään 0,8 m. Tavanomaisilla etäisyys piipun juuresta kattokaltevuuksilla lappeella olevansavupiipun mitattuna vähintään 0,8m korkeuteen lisätään 0,1 m jokaista lapemetriä (RakMK E3 (2007). Kun piipun harjanpuoleisen reunan kohden harjalta laskettuna (RakMK E3 (2007)). yläpään etäisyys harjasta on enintään 3,0m, yläpään Tavanomaisena kattokaltevuutena pidetään korkeusasema määräytyy suoran 1 mukaan. enintään 20 o :n kaltevuutta. Kaava: 0,8 h = 0,8 + (tan "- ) * ""#$ 3 0,8 3 h = 0,8 + (sin " "- * cos " ) * # Kun piipun harjanpuoleisen reunan yläpään etäisyys harjasta on yli 3,0m, piipun yläpään etureunan vaakaetäisyys kattopinnasta tulee olla vähintään 3,0m suora 2 (h = 3,0 * tan " ). Tapaus C kaltevuus" 20 o Piipun yläpään pystysuora vähimmäisetäisyys kattopinnasta määritetään kummallakin lappeella (lappeella 1 = h 1 ja lappeella 2 = h 2 ) lappeen kaltevuudesta riippuen kuvasta A (" 20 o ) tai B ( > 20 o ). Tässä esimerkissä etäisyys on määritetty lappeella 1 kuvasta B #"> 20 o ). Tapaus D Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on enintään 3,0 m, piipun korkeus määräytyy suoran 1 mukaan (piippu 1). Kaava: h 1 + 0,8 + (tan " "- 0,2) * Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on yli 3,0 m, piipun korkeus määräytyy lappeen suuntaisen suoran 2 mukaan (piippu 2). Etäisyys palavatarvikkeisen rakennusosan ja piipun yläreunan välillä tulee kuitenkin olla vähintään 1,5 m (piippu 3). Tapaus E Piipun pituutta määritettäessä tulee ottaa huomioon tuloilman sisäänottoaukot ja tuuletusikkunat siten, ettei savupiipun yläreunan etäisyys niihin ole alle 8 m tai alle 5 m, jos korkeusero on vähintään 3 m. Tapaus F Eräitä erityistapauksia Seinän läpi vietävien piippujen yläpään korkeudet määritetään soveltaen kuvia AE. Kattoikkunoiden läheisyydessä ei piippua saa sijoittaa kuvan raidoitetulle alueelle (C = 1, 0 m, D = 2,0 m). Yläpään vähimmäisetäisyys palatarvikkeisiin rakenneosiin on kuitenkin oltava kaikissa tapauksissa vähintään 1,5 m. Sivu 10

11 Mitoitus ja tuennat Yleistä Härmä Air hormeja voidaan asentaa jopa 35m korkuisia kokonaisuuksia. Vaakaviennit ja sivuttais-siirrot Hormiin ei ole saatavissa sivuttais-siirtoja tai vaakavientiin suunniteltuja tuotteita. Ulkoseinäasennukset Hormiin ei ole saatavissa ulkoseinäasennukseen tarvikkeita. Kiuashormiasennusten tuenta Kiuashormeissa suositeltavaa on että vähintään yli 4m korkuiset hormit kannatellaan rakenteisiin, että eristämättömän liitosputkelle tuleva rasitus minimoituus. Huomioitavaa on että liitosputken jäykkyys heikkenee lämmetessään riittävän kuumaksi. Tästä syystä kannatus on syytä tehdä myös lyhyemmille hormipituuksille. Vesikaton yläpuolella Vesikaton yläpuolella hormi voi olla max. 3.5m ilman tuentaa. Korkeammat hormit on mahdollista tukea esim. harustuennalla ja tuenta on tehtävä aina 3.5m välein. Etäisyydet ilmastointikanavasta (sisäänottava) Hormin tulee ulottua vähintään 6m etäisyydelle tuloilmahormista. Hormin pituuden määrittäminen vesikatolla Perinteisessä katossa hormin pituus määräytyy siten, että alle metrin etäisyydellä harjasta hormin tulee ulottua 800mm harjapiikin yläpuolelle. Mikäli hormin etäisyys harjasta kasvaa, tulee hormipituuteen 100mm jokaista metriä kohden. Eli 2m etäisyydellä olevan hormin korkeus on 900mm kattopinnasta jne. Huom Katso tarkemmat ohjeet mitoituskaaviosta jossa on esitetty eri tyyppisten kattojen mitoitusohjeet. Nuhous Mikäli hormin pituus ylittää yli 1.5m vesikatolla, on hormille rakennettava huoltotaso ja mahdollisesti huoltotikkaat hormin nuohoukseen. Mikäli kohteessa on seinäasennus ja hormi kulkee räystään ohi, voidaan hormi nuohota alapuolisen haarakappaleen puhdistusluukusta ylöspäin. Sivu 11

12 TAKKA JA KAMIINA LIITOKSET TULISIJALIITOSPAKETTI 1. Moduuli (suoramoduuli tai savupeltimoduuli) 2. Peitemansetti 3. Tuki/pohjalevy (reijitetty) 4. Muuntadapteri, jatkoyhde tai liitoskappale 5. Tulisijaliitos (takka tai kamiina) ASENNUS TULISIJAAN Tulisijoissa on hormiliitokseen suunniteltu lähtökappale. Hormi voi mennä tulisijasta riippuen lähtökappaleen päälle tai lähtökappaleen sisään. Hormimoduulin liitoskappale on vakiona 80mm korkea, joka tulee lyhentää tai jatkaa tarvittaessa oikean pituiseksi. Hormi asennetaan vastaamaan tulisijan kantta ja reunat tiivistetään kantta vasten esim palovillalla. Villa on asennettava kuitenkin niin että se ei estä paloilman kulkua tulisijalle. MODUULIEN LIITTÄMINEN Moduulit liitetään toisiinsa kiinnityspannalla. Kiinnityspanta lukitsee moduulit ja tekee tuotteesta tukevan. Pantakiinnityksen ansiosta tuulikuorman kesto on huippuluokkaa ja hormin voi asentaa roikkumaan jopa oman painonsa varaan 6m korkuisesti. Hormiliitoksessa koiraspää tulee aina alaspäin ja vastaavasti naaraspää on ylöspäin, kuten kuvassa. Näin mm. mahdollinen kondenssivesi tai sadevesi ei pääse valumaan eristeisiin. Varmista että ilmakanava pysyy avoimena liitoskohdissa. Sivu 12 HUOM Vesikaton yläpuoliset liitokset tulee tiivistää aina elastisella liimamassalla. Massa asennetaan ulkokuoren poikittais-sauman väliin / kiinnityspannan alle. Tällä varmistetaan että sadevesi ei pääse valumaan jatkoskohdasta eristerakenteeseen

13 AIR esimerkkikytkentä Tulikivi takkaan Hormi asennetaan tulisijaliitokseen normaalisti. Ilma kulkeutuu savuaukon ympärillä olevasta reiästä takan kuorirakenteen sisään, josta ilma ohjautuu suljetussa ilmatilassa tulisijan arinan alapuolelle. Hormiliitos tulee tiivistää huolellisesti / ilmatiiviiksi. Hormin ulkokuoren ja kannen väliin tulee asentaa tiiviste tai liimamassa varmistamaan ilmatiiveys. Ilma ohjautuu kuorirakenteen takakulmista tulisijan alaosaan, josta se ohjautuu alakautta tulipesään palamiselle. Mikäli tulisijassa ei ole itsessään savupeltiä, tulee savupelti olla hormissa kanaviston sulkemiseksi. HUOM Hormipituuksista ja olosuhteista riippuen - tuote saattaa tarvita ilmankuljetukseen lisätehoa vedonparantajasta (toimii ilman sähköä) tai savukaasuimurista (sähkökäyttöinen ja portaaton säätö). Imuri tulee pitää lähes minimi asennossa, että varaava tulisija ei ala jäähtymään ja se tulee sammuttaa heti polton loputtua. Tulikivitakassa on kaasutiiviit luukut, jolloin erillistä ilmakanavan sulkua ei tarvita. Sivu 13

14 AIR esimerkkikytkentä kamiinaan teleskooppiputkella 360 pyörivä ilmakanaviston ja tulisijan liitinkappele. Tuloilman liitinputki - teleskooppi. Kanavakoko 125mm Mitat 45 x 145mm Max pituus: 2350mm Lyhennetään tulisijaan sopivaksi. Varmistettava että vakio maalaus ei sula takan lämmön vaikutuksesta. Ilmansäätö Savupelti Asennuksessa huomioitava tulisijan suojaetäisyydet palavaan materiaaliin. Sivu 14

15 AIR esimerkkikytkentä kiertoilmatakkaan Korvausilmakanavisto ja hormi kytkettynä kiertoilmatakkaan. Ilmakanava voidaan rakentaa teleskooppiputkistolla, jäykällä ilmastointikanavistolla tai taipuisalla putkistolla. Ilmakanavisto voidaan toteuttaa joko tulisijan sisään asennettuna tai takan kannen yläpuolelta, riippuen tulisijan mallista ja miten hyvin tilaa kanavistolle on käytettävissä. Mikäli hormissa ei käytetä ilmasulkua, tulee ilmasulku rakentaa ilmakanavistoon ja se tulee olla säädettävissä tulisijan ilmatarpeen mukaan. Korvausilmakanavisto tulee kytkeä aina ilmatiiviisti tulisijassa olevaan korvausilmaliitokseen. Hormipituuksista ja olosuhteista riippuen - tuote saattaa tarvita ilmankuljetukseen lisätehoa - vedonparantajasta (toimii ilman sähköä) tai savukaasuimurista (sähkökäyttöinen ja portaaton säätö). Sivu 15

16 Suoran katon läpivientieristys Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste. VINKKI: Kuminen höyrynsuluntiiviste voidaan asentaa etukäteen, jolloin lisäeriste työnnetään piipun kanssa kumin läpi kokonaisena pakettina. Aluskatetiiviste tulee aluskatteeseen normaalisti. Varmista että tuulettuvaan osuuteen ei pääse roskia -myös puhallusvillan asennuksen yhteydessä Viistokaton läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste ja aluskatetiiviste. Sivu 16

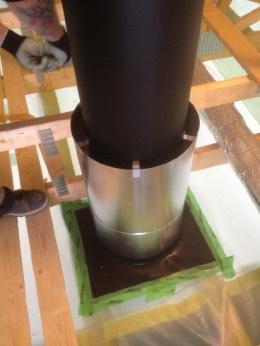

17 LISÄERISTEEN JA HÖYRYSULUN ASENNUS VÄLIKATTOON Työnnä lisäeriste hormimoduulin päälle. Sisällä oleva asennuskapseli liukuu ulos. Eriste on tiivis hormimoduulia vasten, joten eristeen tiivistämiseen ei tarvita teippiä tms. Työnnä lisäeriste höyrysulkumuovin ja kattorakenteen (paneelin) läpi, siten että eriste on muutaman millin paneelin alapuolella. Huom. Peitelevy peittää läpiviedyn eristeen. Asenna toinen 400mm korkea alumiininen holkki eristysosuuden päälle ja teippaa tai ruuvaa se kiinni toisiinsa. Varmista että lisäeristeen ilmaraossa ei ole roskia, eikä sinne pääse puhellusvillaa eristystöiden aikana. Ilmarako on suojattava, mikäli puhallusvillojen asennus suoritetaan hormiasennuksen jälkeen. Kiinnitä tyhjän holkin ja moduulin väliin tukipalat, joilla varmistetaan että eristeen alumiiniosuus ei pääse puristumaan ja ilmatuuletus säilyy. Kiinnitä höyrysulkutiiviste höyrysulkumuoviin sinisella tiivistysteipillä. Muista että kumitiivisteen kaulus tulee olla ylöspäin. Tukipalat Varmista että tuulettuvaan osuuteen ei pääse roskia -myös puhallusvillan asennuksen yhteydessä Alumiinikuori 400mm (tuulettuva osuus) Eristetty osuus 400mm > lyhennetään 300mm korkuiseksi Höyrysulkutiiviste HUOM Tiivisteen kiinnitys voidaan varmistaa liimamassalla höyrynsulkuun ALUSKATETIIVISTEEN ASENNUS Leikkaa aluskatteeseen reikä. Asenna esileikattu kumitiiviste hormimoduulin päälle. Asenna moduuli paikalleen ja nosta tiiviste kattopintaa ja aluskatetta vasten. Teippaa sinisellä tiivistysteipillä huolellisesti aluskatetiiviste paikalleen. HUOM tiivisteen kaulus tulee olla ylöspäin. Huolehdi että tiivisteeseen ei jää pusseja, jonne mahdollinen vesi voisi kerääntyä. Vinkki: Voit myös teipata aluskatetiivisteen vesikaton puolelta. Tällöin kumitiivistettä voidaan leikata ulkoreunoilta pienemmäksi. Näin tiiviste on helpompi teipata aluskatteeseen. Sivu 17

18 ALUSKATETIIVISTEEN ASENNUS (perinteisin tapa) Voit asentaa aluskatetiivisteen yläkautta tai alakautta. Varmista aina asennuksessa että hormia vasten oleva tiivisteen kaulus on ylöspäin, näin varmistat että mahdollinen vesi ei keräännyt pussiin, vaan valuu tiivisteen yli luonnollsesti. Teknistä tietoa: Aluskatetiivisteen ja höyrysulkutiivisteen lämmönkesto 120 C. Eristetyn hormin maksimi pintalämpötila ei ylitä T600 luokassa yli 80 C tuulettuvalta osalta. Lisäeristeen pintaa vasten oleva palava materiaali ei ylitä T600 luokassa yli 85 C lämpötilaa. Näin ollen kumin käyttö hormia vasten on sallittua. HUOM Tiivisteen kiinnitys voidaan varmistaa liimamassalla aluskatteeseen. Sivu 18

19 YLÖSNOSTETUN KATON ALUSKATETIIVISTEEN ASENNUS Voit asentaa aluskatetiivisteen yläkautta tai alakautta. Varmista aina asennuksessa että hormia vasten oleva tiivisteen kaulus on ylöspäin, näin varmistat että mahdollinen vesi ei keräännyt pussiin, vaan valuu tiivisteen yli luonnollsesti. Tuo lisäeristepaketti koko rakenteen läpi vesikatolle asti jos mahdollista. Täytä lisäeristeen ja kattoeristeen välinen tyhjä tila eristeellä tai palouretaanilla. Venytä aluskatetiiviste lisäeristeen yli ja teippaa reunat aluskatteeseen. VINKKI: (ylösnostetut katot) Voit asentaa aluskate tiivisteen ja höyrysulkutiivisteen valmiiksi paikalleen etukäteen. Lopuksi työnnät lisäeristepaketin ja hormimoduulin yhtenä pakettina tiivisteiden läpi. Mikäli asennat vesikatolle Härmä Air peltisen läpivientisarjan, voit leikata kattoon reilusti isomman aukon (mittaa peltisarjan leveys ja arvioi oikea reiän koko), jolloin aluskatetiivisteen asentaminen on entistä helpompaa. Peitä leikattu reikä peltisellä läpivientisarjalla. Teknistä tietoa: Aluskatetiivisteen lämmönkesto 120 C Hormin maksimi pintalämpötila ei ylitä yli T600 luokassa yli 80 C, jolloin aluskatetiivisteen käyttö on sallittua. VINKKI Ylösnostetun katon läpiviennin voi toteuttaa myös koteloon. Kotelossa tulee noudattaa suojaetäisyyksiä ja suosittelemme kotelon rakentamista palamattomasta rakennusmateriaalista. Kotelon sisään asennetaan lisäeriste normaalisti. Eristeen ja kotelon välin voi tiivistää esim. palouretaanilla. Sivu 19

20 Alakaton, lattian ja seinäläpivientien peitelevy 1 HUOMIOI NÄMÄ TÄRKEÄT ASIAT ENNEN ASENNUKSEN ALOITTAMISTA - Peitelevyn kulmaa voi säätää 0-34 kattokaltevuuksiin. - Peitelevy kiinnitetään kattopintaan joko ruuveilla tai liimalla. - Peitelevyn ja hormin välinen sauma voidaan tiivistää esim. saniteettisilikonilla. 2 - Peitelevyllä voidaan peittää alakattojen, lattian ja seinänläpiviennit. PEITELEVYN ASENNUS 1. Peitelevyn lamellit asennetaan molemmilta puolilta ristiin, jolloin ne näyttävät päälekkäin ollessaan samanlaiselta. 2. VÄÄRIN ASENNETTU 3. OIKEIN ASENNETTU 3 Kuvassa 2 näkyvä ura on ohjausura. Kiinnitä ensimmäinen ruuvi ohjausuraan, jolloin peitelevyä on helppo ohjata oikeaan kaltevuuteen. 4 5 PEITELEVYN ASENNUS ERI KATTOKALTEVUUKSIIN 4. Peitelevy asennettuna 0 kattokaltevuuteen. 5. Peitelevy asennettu 18 kattokaltevuuteen. 6. Peitelevy asennettu 27 kattokaltevuuteen Peitelevy asennettu 34 kattokaltevuuteen. Mikäli kattokaltevuus on jyrkempi kuin 34, voidaan levyn reunoja hioa hieman suuremmaksi, että peitelevy saadaan istumaan kattokaltevuuteen sopimaksi. Sivu 20

21 Vesikaton pellityssarja kattokaltevuuteen 5. Vaihtoehtoinen pellityssarja 0-10 kattokaltevuuteen / huopakatolle 5. kehikko ilmakanavalle Helman siivekkeiden kulmaa säätämällä pellitys saadaan istumaan eri korkuisiin profiileihin. Huopakatolla helmat leikataan suoraksi. Sivu 21

22 Asennus konesauma -ja konesaumajäljitelmäkattoon Päätekappaleen alle asennetaan kehikko, joka pitää ilmakanavan auki Aseta jatkokset aina siten että vesi juoksee jatkosten yli Kiinnitä rikkisuoja (hormin päätekappale) aina palomassalla sisäputkeen, kuten moduulien jatkokset. Rikkisuoja elää pystysuunnassa lämmön vaikutuksesta, jolloin sitä ei saa kiinnittää ruuveilla sivusuunnasta. Rikkisuoja pitää myös alemmat osat paikoillaan. Verhousputki ja piippumoduuli tulee olla samaan korkeuteen lyhennetty. Myrskykauluksella estetään veden valuminen juurikartioon. Juurikartio leikataan tarvittaessa kattokaltevuuteen sopivaksi. Jyrkälle katolle takareunasta ja loivalle katolle etureunasta. Konesaumakaton saumalle leikataan ura pellityksen etureunaan Asenna liima konesaumakaton kiskon alle. Liimalla estetään mahdollisen veden sivusuuntainen siirtyminen. Kiinnitä kiskot tiivisteellisillä ruuveilla kattoon. Superloni tiivisteet kiinnitetään etureunaan, sekä molemmille sivuille kiskojen ulkopuolelle, jolla estetään myös veden tuiskulumen eteneminen. Konesaumakatossa harjakappale tulee hankkia erikseen Sivu 22

23 Peltisarjan asennus Leikkaa kattoon hormia isompi reikä, jolloin voit tiivistää mahdollisesti aluskatteen yläkautta. Asenna konesaumakattoon asennuskiskot tai kestopuu rimat kattoon. Laita liimamassa tiivisteen alle, jolloin veden sivuttais suuntainen valuminen Asenna pellityksen molemmille sivuille ja alareunaan vanutiiviste. Tiiviste estää tuiskulumen ja roskien kertymisen pellityksen alle. Asenna juurilevy paikoilleen. Juurilevyn tai jatkolevun tulisi mennä harjapellin alapuolelle. Perinteisessä konesaumakatossa juuri voidaan kantata katon yli tai Leikkaa peltisarjan etuosaan / konesaumakohtaan lovi. Ruuvaa pellitys asennuskiskoihin kiinni tiivisteellisillä kattoruuveilla. Mikäli sarja tulee lähelle harjaa, voidaan harjapeltiä muotoilla, että pellitys mahtuu harjapellin alle. Lyhennä hormi tai verhousputki oikeaan mittaan. Asenna verhousputki myrskykauluksen päälle. Sivu 23 Kiinnitä rikkisuoja palomassalla sisäputkeen. Rikkisuojaa ei saa ruuvata kiinni verhousputkeen tai hormiin. Rikkisuojan tulee päästä nousemaan ja laskemaan hormin lämmetessä. Pellityssarjan asennus on valmis.

24 Kattoläpivienti eri kattoprofiileissa Palahuopakatossa pellityksen yläreuna asennetaan huovan alle ja alaosa huovan päälle. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys Tiilikatossa pellityksen yläreuna asennetaan joko tiilen tai harjatiilen alle ja alaosa tiilen päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa Peltikatossa pellityksen yläreuna asennetaan harjapellin alle ja alaosa pellin päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon Huopakatossa pellitys asennetaan suoraa huovan päälle, jolloin reunojen päälle hitsataan huopakaistaleet tai kahden alushuovan ja pintahuovan väliin. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Jos pellitys tulee lähelle harjapeltiä tai tiiltä, voidaan harjakappaletta loveta että pellitys mahtuu harjakappaleen alle. Vastaavasti jos pituus ei riitä, jatketaan pellitystä jatkolevyillä, kunnes etäisyys on riittävä. Rikkisuoja, eli moduulin päätekappale kiinnitetään aina palomassalla sisäputkeen. Päätekappaletta ei saa ruuvata pellityksen verhousputkeen tai moduulin pintapeltiin kiinni. Hatun täytyy päästä elämään lämpölaajenemisen myötä, jolloin sisäputki nostaa ja laskee hattua. Sivu 24

25 Kumitiivisteitä on kahta kokoa, riippuen hormin ulkohalkaisijasta. Esim. ECO AIR paketissa on vakiona pienempi pyramiditiiviste Tiivistepaketti pitää sisällään pyramidikumin ja klemmarin. Ruuvit ja liimamassa hankitaan erikseen. 3. Pienemmän tiivisteen juuriosan leveys on 42cm. 4. Suuremman tiivisteen juuriosan leveys on 62cm. 5. Tiivisteen malli on pyramidimainen, josta voidaan leikata renkaita pois hormin halkaisijaan sopivaksi. 6. Tiiviste leikataan pienemmäksi kuin hormin ulkohalkaisija, jolloin se venytetään hormin kuoren päälle tiiviisti ja siten, että tiivisteen kaulus jää ylöspäin, jolloin vesi pääsee valumaan alas. 7. Juuriosassa on kumin sisään intekroitu alumiininen levy, jolloin juuriosaa voidaan muotoilla kattoprofiilin mukaiseksi. KONESAUMAKATTO Konesaumakatoissa katon sauma tulee taittaa katonmyötäiseksi, että tiiviste voidaan asentaa tiiviisti. TIILI JA HUOPAKATTO Tiili ja Huopakatossa tiivisteen yläreuna voidaan pujottaa tiilen tai huovan alle, jolloin vesi valuu tiivisteen yläreunan yli Tiiviste kiristetään hormiin klemmarilla, jolla varmistetaan juuren tiiveys. 9. Tiivisteen reunoille levitetään liimamassa kauttaaltaan ja riittävästi. Paina tiiviste kattopintaa vasten ja varmista että liima on levinnyt tasaisesti tiivisteen reunoille. 10. Tiiviste ruuvataan kattoon ruuveilla, joilla varmistetaan että liima kiinnittyy kunnolla ja tiiviisti kattopintaan. Tiivisteen takuu: 3 vuotta Tiivisteen lämmönkesto: 120 C Tarkasta kattotiiviste säännöllisin väliajoin. Lumi, jää ja aurinko saattavat vaurioittaa tiivistettä. Vaihda tai pellitä piippu tarvittaessa. Sivu 25
