1 1 Tekniset tiedot -Paloluokka T600 -Suojaetäisyys eristetystä modulista 26mm piipun ollessa näkyvissä tuulettuvassa tilassa -Suojaetäisyys eristetystä modulista 26mm alle 400mm välipohjissa -Suojaetäisyys eristetystä modulista 40mm yli 400mm välipohjissa -Sisäputki jaloterästä -Ulkokuori kuumasinkitty teräs, joka tarvittaessa pintakäsitellään, vaihtoehtoisesti ruostumaton teräs -Monikerros eristerakenne -Nokipalonkestävä -Max piipun pituus 35m -Max pituus vesikatolla ilman tuentaa 3,5m -Max pituus ensimmäisen tuen alapuolella 6m -Piipun voi asentaa 6m roikkumaan oman painonsa varaan -Sivuttais-siirroissa piippu tuettava 3,5m välein -Voidaan asentaa tuulettuvaan koteloon (koteloinnissa on huomioitava paloturvaetäisyydet ja rakennusmääräykset) -Paino noin 15kg/metri

2 2

3 3

4 4 EU-vaatimustenmukaisuus vakuutus Valmistaja Yritys Osoite Valmistuspaikka Härmä Air Oy Köykkärintie Voltti Alahärmä Tuotekuvaus Tuotetyyppi Tuotemerkki Tyyppi Sisäputki Ulkokuori Käyttö Käyttöluokka Suojaetäisyys Valmispiippu Unique T600 Monikerros, keraamisella eristeellä, heijastavalla kalvolla ja kivivillaeristeellä vuorattu moduulisavupiippu Jaloterästä mm Kuumasinkitty teräs 0,6mm-0,7mm, joka tarvittaessa pintakäsitellään tai ruostumaton teräs 0,5mm-0,7mm Puu, hiili, turve, pelletti, kaasu, kevytöljy... T600 (+600 asteen savukaasulämpötila) 26mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa 26mm palavaan materiaaliin alle 400mm välipohjissa, (2 x 13mm x H500mm) 40mm palavaan materiaaliin yli 400mm välipohjissa, (26mm+13mm x H700mm) Tehtaan sisäisen laadunvalvonnan vaatimukset täytetty standardein EN :2009 ja EN :2009 Tuotteen alkutestauksessa noudatettu testausstandardia EN 1859:2009 sekä SG03:n eurooppalaisten Notified Bodyjen yhtenäisten käytäntöjen takaamiseksi laadittuja ohjeita. CE merkittävät savuhormit täyttävät edellä mainittujen standardien määrittämät tuotteille asetetut vaatimukset Tyyppimerkintä alle 400mm välipohja Tyyppimerkintä yli 400mm välipohja T600-N1-D/W-Vm-L50( )-G26 T600-N1-D/W-Vm-L20( )-G26 T600-N1-D/W-Vm-L50( )-G40 T600-N1-D/W-Vm-L20( )-G40 Laadunvarmistusnumero 0416-CPD Sertifiointipäätös

5 5 Tyyppikilpi: - Tyyppikilpi kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivän. - Tyyppikilpi on oltava aina samassa huonetilassa tulisijan kanssa. - Tyyppikilven tulee merkitä aina asennuspäivä ja asentajan tiedot mahdollisia takuuasioita varten. - Mikäli tietoja ei löydy kilvestä, emme anna tuotteelle takuuta. Asennuskortti - Tuotteen mukana toimitetaan asennuskortti ja palautuskuori, asennuskortti tulee täyttää huolellisesti ja toimittaa valmistajalle ja siinä luetelluille tahoille. Mikäli asennuskorttia ei ole täytetty ja toimitettu asianmukaisesti, emme takaa tuotteelle takuuta. Takuu - Normaali takuu savupiipulla on 8 vuotta. Takuu koskee piipun rakennetta. - Takuu ei koske savupiipun lisäosia ja tarvikkeita. Nuohous - Nuohous voidaan suorittaa normaalisti - Normaali nuohous on suoritettava määräysten mukaisin väliajoin - Nuohouksessa käytettävä muoviharjaa - Savupelti on avattava täysin auki nuohouksen aikana HELP DESK : avoinna arkisin klo Piipun mitoitus katolla

6 6 15. Sadesuoja - Asennetaan piipun päähän kolmella sakaralla. Suojaa veden ja lumen pääsyn piippuun. 14. Rikkisuoja - Asennetaan kuten moduulit, rikkisuojan sisäputki (koiras) asennetaan 15. Sadesuoja Asennetaan piipun päähän kolmella sakaralla. Suojaa veden ja lumen alapuolisen modulin sisäputken naaraspäähän ja liitos tiivistetään pääsyn piippuun. palomassalla. Suojaa veden ja lumen pääsyn piippuun eristeisiin. Älä kiinnitä rikkisuojaa ulkokuoreen kiinni,rikkisuojan on päästävä liikkumaan mukana sisäputken eläessä. 12P. Juurikumi kiinnitystarvikkeineen - Vesikaton ensisijaiseen tiivistykseen suunniteltu läpivientipaketti, joka soveltuu kaikille kattomateriaaleille. 35. Lisäeriste - Välipohjien turvalliseen läpivientiin suunnitellut eristeet. Kun kohteen välipohja paksuus on alle 400mm,suojaetäisyys on 26mm(2x 13mm) ja toimitettavan lisäeristeen korkeus 500mm. Eristematot (2 kpl) tulee asentaa ohjekuvan mukaisesti suojaetäisyys ja välipohjan korkeus huomioon ottaen. Mikäli kohteen välipohjapaksuus ylittää 400mm käytetään 40mm (26mm + 13mm)suojaetäisyyttä jolloin toimitettavan lisäeristeen korkeus on 700mm. Peitelevy peittää läpimenoreiän niin katossa kuin lattiassa. Mikäli kysymyksessä on siis kaksi kerroksinen asunto, tulee eristys myös lattian läpi,jonka läpimenoreiän peittää siististi peitelevy. HUOM! Tuote ei täytä määräyksiä mikäli eristämiseen on käytetty jotain muuta ratkaisua kuin valmistajan toimittamia läpiviennin lisäeristeitä. 85L. Höyrysulku / Aluskatetiiviste - Tiivisteellä estetään kylmän ilman valumisen piippua pitkin alas ja vastaavasti lämpöä nousemasta ylös, joka saattaa aiheuttaa kondensiota. Välipohjan höyrysulku - leikkaa asennettavaan höyrysulkutiivistemattoon noin 17cm reikä. Venytä tiivistematto alumiinipintaisen lisäeristeen päälle ja kiinnitä asentamasi tiivisteen helmat kiinnitysteipillä muoviin. Teippaa myös asentamasi lisäeriste yläpuolelta alumiiniteipillä kiinni piippuun, jolloin minimoit vuotokohdat myös piipun ulkokuoren ja lisäeristeen välistä.huom! Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Aluskate - leikkaa tiivisteeseen piipun halkaisijaa pienempi reikä n.12cm, venytä tiivistematto piipun päälle ja kiinnitä helmat aluskatteeseen mukana tulevalla kiinnitysteipillä. Pyri minimoimaan vuotokohtia. 09.Kiinnityspanta Kiinnityspannalla lukitaan modulit toisiinsa 05. Suoramoduli pitkä -. Moduulit kiinnitetään toisiinsa kiinnityspannalla ja kiristetään ruuvein. Sisäputket asennetaan aina koiraspää alaspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivistemassalla liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. Ulkokuoret asennetaan päinvastoin, koiraspää ylöspäin. 02. Suoramoduli lyhyt - Pituudesta riippuen toimituksessa voi olla myös lyhyempiä moduleja. Modulien sisäputket asennetaan aina koiraspää alaspäin. Sisäputkien liitoskohdat tiivistetään palomassalla liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. 25. Peitelevy - Piipun läpimenoreiän siistimiseen tarkoitettu peitelevy. Levy kiinnitetään kattoon joko tuentakumilla,liimalla tai ruuveilla. Mukana oleva peitelevy on tarkoitettu 0-19 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn reunoista leikata sisäreunoja ovaalin malliseksi, kunnes haluttu kaltevuus on saavutettu. Valikoimassamme on myös kaksiosaisia peitelevyjä jälkiasennukseen eri kattokaltevuuksille. 33. Tuentakumi - Tuentakumilla voidaan kiinnittää peitelevy kätevästi kattoa vasten. Näin pääset aina halutessasi tarkastamaan välipohjan eristyksen ilman työkaluja. Hirsirakennuksissa voidaan rakenteiden laskeminen säätää aina tarvittaessa. 11. Savupeltimoduuli - Savupeltimoduuli asennetaan usein ensimmäiseksi elementiksi tulisijan päälle. Savupellissä on kiristysruuvi, josta säädetään käyttö miellyttäväksi. Savupellin varsi on myös irroitettavissa asennuksen ajaksi, jolloin voit laskea moduulin esim. yläkautta tulisijan päälle P Savupeltimoduuli Tulisijaliitospaketti - Savupeltimoduuli - Tulee aina ensimmäiseksi asennetaan osaksi usein tulisijan ensimmäiseksi päälle. Liitospaketilla elementiksi tulisijan tasataan päälle. piipun Savupellissä paino tasaisesti on kiristysruuvi, piipun rakenteisiin. josta säädetään Peitemansetilla käyttö verhoillaan miellyttäväksi. myös Savupellin varsi tulisijaliitos. on myös irroitettavissa asennuksen ajaksi, jolloin voit laskea moduulin esim. yläkautta tulisijan päälle. 60P Tulisijaliitospaketti - Tulee aina ensimmäiseksi osaksi tulisijan päälle. Liitospaketilla

7 7

8 8

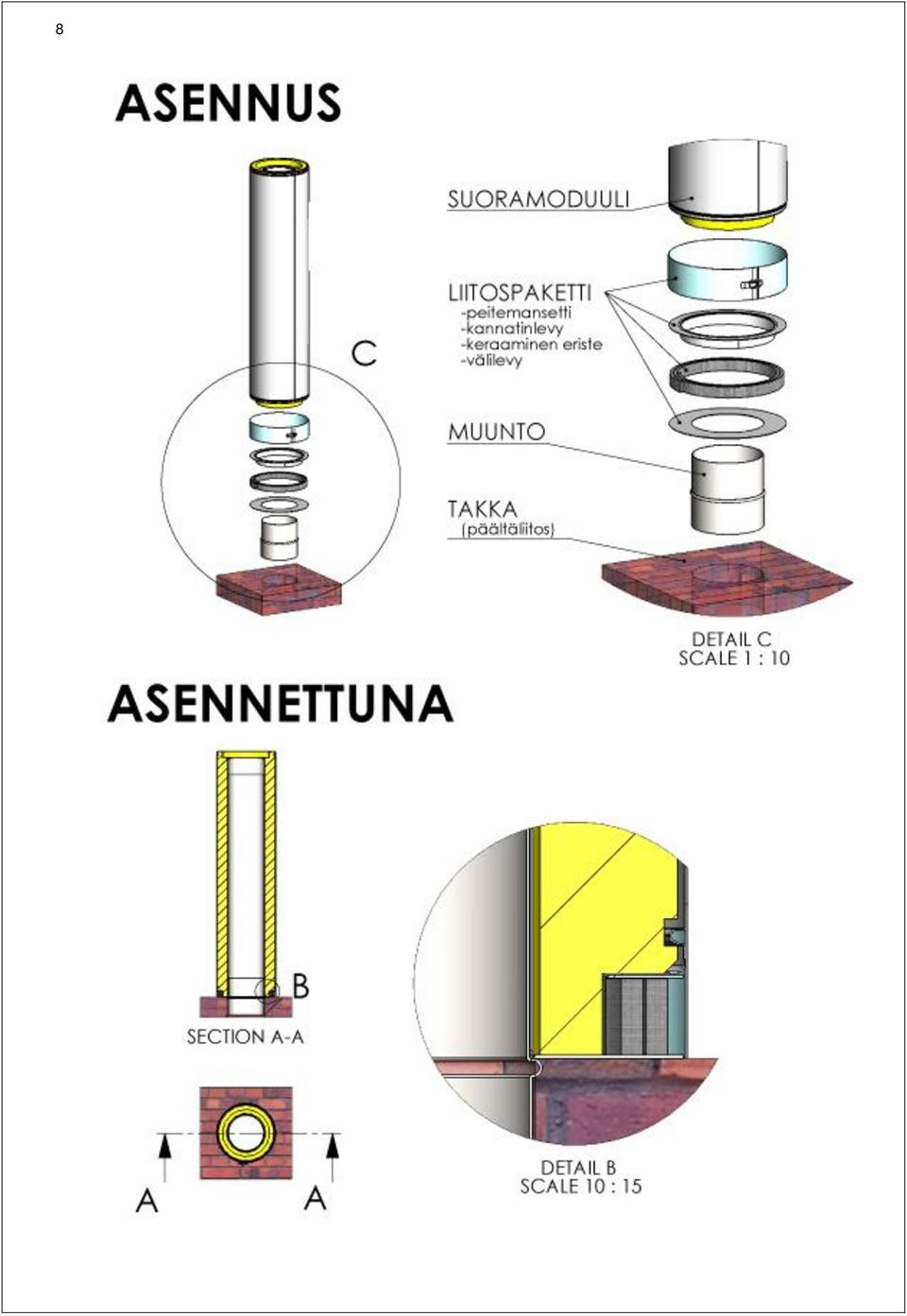

9 9 PIIPUN ASENTAMINEN Ennen varsinaisen asennuksen aloittamista tutustu asennusohjeeseen huolellisesti. Leikkaa alakattoon noin 3cm kauttaaltaan isompi reikä kuin itse piippu on, näin saat myöhemmin tuotua lisäeristyksen alakattomateriaalien läpi. Voit kohdistaa keskipisteen esimerkiksi luotilangan avulla tulisijan lähdön keskeltä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin pystyy asentaa muuntoadapterin mikäli piippu ja lähtö ovat eri kokoiset. Toimitamme muuntoadapterin asiakkaan ilmoittaman mitan mukaan. (kts.as.ohjekuva 60P-liitospaketti sivu 6. ja sivu 7.) Muuntoadapteri ei sisälly vakiotoimitukseen. Asenna savupeltimoduuli tulisijassa olevaan lähtökappaleeseen. Tiivistä tämä liitos palomassalla(voit käyttää tässä liitoksessa myös palovillaa palomassan sijasta). Käännä tässävaiheessa savupelti haluttuun suuntaan. Mikäli tila on ahdas, etkä pysty asentamaan savupiippua tulisijan päälle alakautta, voit irroittaa savupellistä varren jatkoskohdasta irti. Näin pystyt asentamaan piipun yläkautta tulisijan päälle. Jos piipussa ei ole vielä tyyppikilpi kiinni, kiinnitä se tässä vaiheessa moduuliin ja täytä tiedot. Takuu ei ole voimassa mikäli kylttiä ei ole tai se on puutteellisesti täytetty. Kiinnitä liitospaketin peitemansetti tulisijan juureen. Muista asettaa peitelevy ja mahdollinen tuentakumi odottamaan piipun pinnalle ennenkuin piippu läpäisee alakaton. Tuentakumi tulee peitelevyn alapuolelle, jolla voit kätevästi nostaa peitelevyn kattopintaa vasten. Vakiotoimituksissa oleva peitelevy soveltuu 0-19 kattokaltevuuksiin ja on väriltään valkoinen.

10 10 LÄPIVIENTIERISTYKSEN ASENTAMINEN Kohde, jonka välipohjan paksuus on alle 400mm: Asenna välipohjan lisäeristematoista 2-kerrosta rakenteiden läpi, huomioiden suojaetäisyys 26mm (13mm x 2 ). Toimitettavan lisäeristyksen korkeus alle 400mm välipohjalle on 500mm. Kohde,jonka välipohjan paksuus on yli 400mm: Asennetaan 2-kerroksinen lisäeristys, suojaetäisyys 40mm. (26mm + 13mm).Yli 400mm välipohjaeristyksessä ensimmäinen kerros 26mm tulee asentaa läpi rakenteen ja toinen kerros 13mm jää kattopanelin yläpuolelle. Toimitettava lisäeristyksen korkeus on yli 400mm välipohjille 700mm. Välipohjassa saa käyttää ainoastaan Unique T600 piippuun suunniteltuja alumiinipintaisia lisäeristeitä! Muotoile eristemattoja putkimaisiksi asennuksen helpottamiseksi.kiinnitä eriste piipun ympärille alumiiniteipillä. Teippaa myös eristeen yläpuoli piippuun kiinni höyrysuluksi, ettei lämpövuotoja pääse syntymään. Voit varmistaa eristeen kiinnipysymisen tarvittaessa esimerkiksi sinkityllä sidontalangalla. Peitelevy peittää eristeen kokonaan, lopputuloksesta tulee siisti. Asenna seuraava moduuli sisäputken koiraspää alaspäin. Varmista että sisäputket menevät pohjaan ja eristeet vastaavat toisiaan.tiivistä sisäputkien liitokset palomassalla, näin teet sisäputkikokonaisuudesta tukevamman, sisäputket elävät lämpötilavaihteluissa. Modulien ulkokuoret asennetaan päinvastoin koiraspää ylöspäin ja liitos kiinnitetään kiinnityspannalla ja kiristetään pantaliitos ruuvein.jos kyseessä on kaksikerroksinen asunto, muista asentaa lattiaan peitelevy. Varmista että välipohjan lisäeriste tulee myös lattipinnan läpi jossa peitelevy peittää läpimenon. Muista kääntää myös piipun pystysauma seinäänpäin. Ohjeiden noudattaminen on paloturvallisuutta Huom! Välikaton läpiviennin lisäeristyksessä tulee Unique T600-piipussa asentaa aina 2 x 13mm paksuista eristemattokerrosta rakenteiden läpi. Huomioithan jos kohteen välipohja on paksumpi kuin 400mm suojaetäisyys kasvaa, 40mm. Rakenteiden läpi tällöin 26mm ja kattopanelin päälle 13mm, (2-kerroksinen eristys) Huomioi suojaetäisyys <->välikaton paksuus. Nosta nyt aiemmin asennusta odotamaan asettamasi peitelevy mahdollisen tuentakumin avulla kattoon.

11 11

12 12 Höyrysulun asentaminen: Toimituksen mukana tulee kaksi kappaletta mustaa tiivistemattoa. Toinen näistä käytetään höyrysulkutiivisteeksi.leikkaa asennettavaan tiivistemattoon noin 17cm reikä. Venytä höyrysulkutiiviste alumiinipintaisen lisäeristeen päälle ja kiinnitä helmat mukana toimitetulla liimanauhalla muoviin.huom! Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Puhkaise vesikatto ja aluskatehuopa. Kohdista luotilangalla keskikohta piipun keskipisteeseen nähden ja tee aluskatehuopaan ja vesikatteeseen piipulle läpimenoreikä huomioiden suojaetäisyydet. Asenna toinen musta tiiivistematto aluskatetiivisteeksi moduliin valmiiksi odottamaan kiinnitystä. Tee tiivisteeseen piipun halkaisijaa pienempi reikä ja venytä se piipun päälle varmistaen että siihen jää kaulusta.tässä tilanteessa voit asentaa turvallisesti aluskatetiivisteen piipun pintaan, lämmönkestävä. Asenna moduli paikoilleen. Muista asentaa liitokset tiiviisti pohjaan saakka ja varmista sisäputki-liitoksien pitävyys valmistajan toimittamalla palonkestävällä tiivisteaineella. Tarkista että modulin eristeet vastaavat toisiaan. Kiinnitä moduulit toisiinsa kiinnityspannalla ja kiristä pantaliitos ruuvein.käännä piipun saumakohta seinäänpäin, mikäli moduuli jää huonetilaan näkyviin. Kiinnitä aluskatetiivisteen helmat aluskatteeseen mukana tulevalla liimanauhalla. Pyri minimoimaan vuotokohtia.

13 13 Piipun tuenta ja kannattelu Moduuleista voidaan rakentaa 35m pituinen savupiippukokonaisuus ja se tulee tukea ensimmäisen 6m jälkeen 3.5m välein. Valikoimastamme löytyy erilaisia tuentaratkaisuja (lisävarusteita). Tuenta välipohjaan Piippua ei tarvitse välttämättä tukea erikseen välipohjaan. Välipohjat ja läpiviennit tukevat piippua sivuttais-suunnassa. Piipun kannattelu Piippu voidaan asentaa roikkumaan oman painonsa varaan. Tuennan alapuolella voi olla maksimissaan 6m piippuelementtejä. Piippu voidaan kannatella joko välikaton rakenteista tai vesikatolta, jolloin läpivientisarjaa käytettäessä tuenta jätetään läpivientisarjan alle piiloon. Tuenta seinään Ulkoasennuksissa ensimmäinen tuenta tehdään viimeistään 6m kohdalle, jonka jälkeen piippu tuetaan 3.5m välein. Tuenta vesikatolla Vesikatolla piippu voi olla ilman tuentaa 3.5m korkuisesti, jonka jälkeen piippu tulee tukea joko seinään tai haaratukea vähintään kolmesta suunnasta. Valikoimassamme on harustuentapantoja, joihin kiinnitetään esim. vaijerit, jotka kiinnitetään tukeviin rakenteisiin. Kulmien tuenta Tehdessäsi pidempiä, yli 3.5m sivuttaissiirtoja, tulee piippu varustaa kannatinpannalla. Sivuttais-siirrossa piippu tulee tukea aina 3.5m välein. Kannatinpantaa on syytä käyttää pienemmissäkin sivuttaissiirroissa varmistamaan piipun oikea painonjakaantuminen. Painon jakaantuminen sivulle voi aiheuttaa savupeltijakson jumittumisen tai tulisijan kannen halkeamisen

14 14 VESIKATON TIIVISTYS 12P KUMITIIVISTESARJALLA Ensisijaiseen vesikaton tiivistykseen tarkoitettu tiivistekumisarja vesikaton läpivientiin/tiivistykseen. (Juurikumimatto,tiivisteaine,ruuvit,kiinnitysklemmari) Suosittelemme että piipun juuri joko pellitetään Härmä Air läpivientisarjoilla tai peltisepän toimesta. Asenna vesikatolle tiivistekumisarja. Leikkaa kumiin 12cm reikä ja venytä kumi piipun niin että siihen jää 5-10cm kaulus. Nosta kumitiivisteen helmaa ja levitä piippuvalmistajan toimittamaa tiivisteainetta huolellisesti juurikumin jokaiselle sivulle ja painele helmaosa kattopintaa vasten tiiviisti. Mikäli kyseessä on tiili tai huopakatto, voit asentaa juurikumimaton yläosan yläpuolisen tiilen tai huovan alle, jolloin vesi juoksee tiivisteen yli. Varmista tiivistys mukana tulleilla ruuveilla kattopintaa vasten. Kiinnitä piipun juureen juurikumitiivisteen päälle vielä paketin mukana toimitettu kiinnitysklemmari, jolloin kumitiivisteestä tulee tiivis. Mikäli vesikatolle tulee jatkoskohtia, suosittelemme että moduulien saumat tiivistetään umpeen tiivisteaineella, jolloin vesi ei pääse missään olosuhteissa eristeisiin. Nosta moduulien ulkokuorta hieman ja aseta pienet tikut kannattelemaan piippua tiivistyksen ajaksi. Tiivistä piipun saumakohta kauttaaltaan ja poista tikut. Viimeistele vielä tiivistys, laske moduuli paikoilleen ja kiinnitä panta. Huom! Tiivistyksen jälkeen piipusta tulee myös tukevampi. Asenna lopuksi piipun päähän sade-ja rikkisuoja. Rikkisuoja estää piipun pään syöpymisen ja estää eristeiden kastumisen. Rikkisuoja elää myös korkeus-suunnassa sisäputken lämmetessä joten sitä ei saa kiinnittää ulkokuoreen kiinni, ainoastaan rikkisuojan sisäputki (koiras) kiinnitetään alapuolisen modulin sisäputkeen(naaras) liitoskohdistaan kuten modulit. Sadesuojan tehtävänä on estää veden ja lumen pääsy hormiin. Sadesuoja kiinnitetään rikkisuojassa olevien metallisakaroiden avulla rikkisuojaan kiinni. Näin sadesuoja on helppo irrottaa esim.nuohouksen ajaksi. HUOMIO! Rikkisuojaa ei saa kiinnittää ulkokuoreen kiinni. Kiinnitä rikkisuojan sisäputki (koiraspää) ainoastaan alapuolisen modulin sisäputken naaraspäähän ja tiivistä liitos palomassalla. Rikkisuojan on saatava liikkua mukana sisäputken eläessä.
