RH T450 ASENNUSOPAS Tekniset tiedot

Transkriptio

1 RH T450 ASENNUSOPAS Tekniset tiedot - Paloluokka T450 - Paloturvaetäisyys eristetyssä moduulissa 4cm - Haponkestävät 0,6mm sisäputket - Ruostumattomat 0,5mm ulkokuoret - Vaihtoehtoisesti kuumasinkityt 0,6mm ulkokuoret - Kivivillapohjainen eristerakenne - Nokipalonkestävä - Max piipun pituus 35m - Max pituus vesikatolla ilman tuentaa 3.5m - Max pituus ensimmäisen tuen alapuolella 6m - Piipun voi asentaa 6m roikkumaan oman painonsa varaan - Sivuttais-siirroissa piippu on tuettava 3.5m välein - Voidaan asentaa tuulettuvaan koteloon (koteloinnissa on huomioitava paloturvaetäisyydet ja rakennusmääräykset) - Paino noin 12kg / metri

2

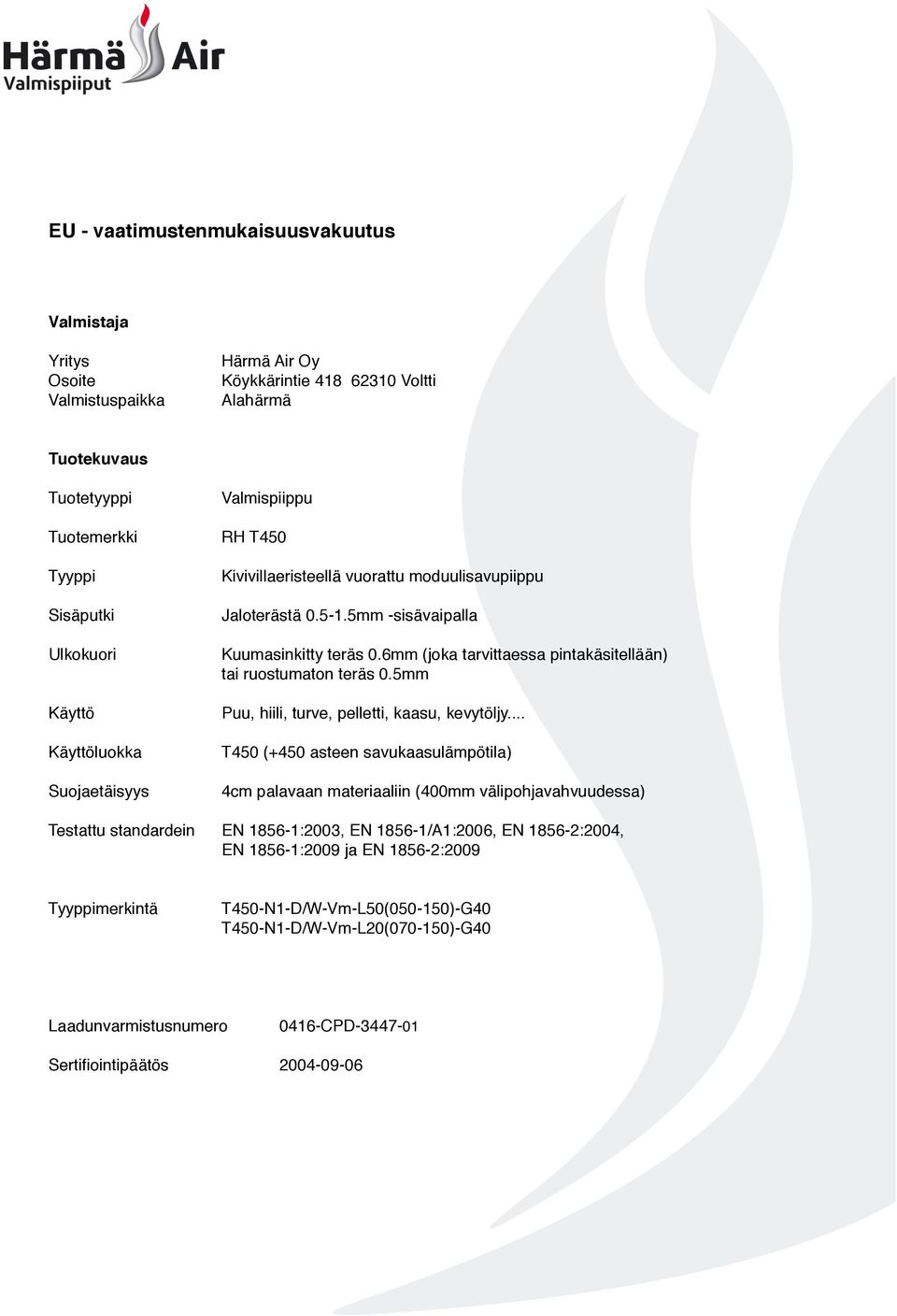

3 EU - vaatimustenmukaisuusvakuutus Valmistaja Yritys Osoite Valmistuspaikka Härmä Air Oy Köykkärintie Voltti Alahärmä Tuotekuvaus Tuotetyyppi Valmispiippu Tuotemerkki RH T450 Tyyppi Kivivillaeristeellä vuorattu moduulisavupiippu Sisäputki Jaloterästä mm -sisävaipalla Ulkokuori Kuumasinkitty teräs 0.6mm (joka tarvittaessa pintakäsitellään) tai ruostumaton teräs 0.5mm Käyttö Puu, hiili, turve, pelletti, kaasu, kevytöljy... Käyttöluokka T450 (+450 asteen savukaasulämpötila) Suojaetäisyys 4cm palavaan materiaaliin (400mm välipohjavahvuudessa) Testattu standardein EN :2003, EN /A1:2006, EN :2004, EN :2009 ja EN :2009 Tyyppimerkintä T450-N1-D/W-Vm-L50( )-G40 T450-N1-D/W-Vm-L20( )-G40 Laadunvarmistusnumero 0416-CPD Sertifiointipäätös

4 Yleistä Tyyppikilpi: - Tyyppikilpi kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivän. - Tyyppikilpi on oltava aina samassa huonetilassa tulisijan kanssa. - Tyyppikilven tulee merkitä aina asennuspäivä ja asentajan tiedot mahdollisia takuuasioita varten. - Mikäli tietoja ei löydy kilvestä, emme anna tuotteelle takuuta. Asennuskortti - Tuotteen mukana toimitetaan asennuskortti ja palautuskuori, asennuskortti tulee täyttää huolellisesti ja toimittaa valmistajalle ja siinä luetelluille tahoille. Mikäli asennuskorttia ei ole täytetty ja toimitettu asianmukaisesti, emme takaa tuotteelle takuuta. Takuu - Normaali takuu savupiipulla on 8 vuotta. Takuu koskee piipun rakennetta. - Takuu ei koske savupiipun lisäosia ja tarvikkeita. Nuohous - Nuohous voidaan suorittaa normaalisti - Normaali nuohous on suoritettava määräysten mukaisin väliajoin - Nuohouksessa käytettävä muoviharjaa - Savupelti on avattava täysin auki nuohouksen aikana HELP DESK : avoinna arkisin klo

5 15. Sadesuoja - Asennetaan piipun päähän kolmella sakaralla. Suojaa veden ja lumen pääsyn piippuun. 14. Rikkisuoja - Asennetaan kuten moduulit, liitos menee sisäputken naarasosaan. Suojaa veden ja lumen pääsyn piippuun eristeisiin. 12P. Kumitiivistesarja - Vesikaton ensisijaiseen tiivistykseen suunniteltu läpivientipaketti, joka soveltuu kaikille kattomateriaaleille. 05. Suoramoduuli pitkä - Asennetaan aina koiraspää alaspäin. Moduulit kiinnitetään kiinnityspannalla. Vesikaton yläpuolella ulkokuorien saumat tulee myös tiivistää lliimamassalla. 02. Suoramoduuli lyhyt - Pituudesta riippuen toimituksessa voi olla myös lyhyempiä moduuleja. Moduulit asennetaan aina koiraspää alaspäin. 09. Kiinnityspanta - Kiinnityspannalla lukitaan moduulit toisiinsa 85L. Höyrysulku / Aluskatetiiviste - Tiivisteellä estetään kylmän ilman valumisen piippua pitkin alas ja vastaavasti lämpöä nousemasta ylös, joka saattaa aiheuttaa kondensiota. Aluskate - leikkaa kumiin noin 12cm reikä, venytä kumi piipun päälle ja kiinnitä helmat aluskatteeseen mukana tulevalla bituminauhalla, kylmällä ilmalla voit lämmittää nauhaa kuumailmapuhaltimella, jolloin tartuntakyky paranee. Pyri minimoimaan vuotokohtia. Välipohja - leikkaa kumiin noin 17cm reikä. Venytä kumi alumiinipintaisen lisäeristeen päälle ja kiinnitä helmat bituminauhalla muoviin. Teippaa lisäeriste yläpuolielta alumiiniteipillä kiinni piippuun, jolloin minimoit vuotokohdat myös piipun ulkokuoren ja lisäeristeen välistä. HUOM Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. 35AL. Lisäeriste - Välipohjien turvalliseen läpivientiin suunniteltu eriste. Muotoile eristematto pyöreäksi ja kiedo matto / matot piipun ympärille mahdollisimaan tiukasti ja kiinnitä sauma alumiiniteipillä. Eristeen alaosa tulee asentaa rakenteiden läpi, jolloin peitelevy peittää läpimenon. Mikäli kysymyksessä on kaksi kerroksinen asunto, tulee eriste tulla myös lattian läpi, jolloin peitelevy peittää lämimenon. HUOM Eristämiseen on aina käytettävä piipun omia lisäeristeitä suojaetäisyyden vaatiman vahvuuden verran. Tuote ei täytä määräyksiä, mikäli eristämiseen on käytetty jotain muuta ratkaisua. 25L. Peitelevy - Piipun läpimenoreiän siistimiseen tarkoitettu levy. Levyn voit kiinnittää kattoon joko liimalla, ruuveilla tai siihen tarkoitetulla kumilla. Mukana oleva peitelevy on tarkoitettu 0-18 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn raunoista leikata sisäreunoja ovaalin malliseksi, kunnes haluttu kaltevuus on saavutettu. Valikomassamme on myös kaksiosaisia jälkiasennukseen tarkoitettuja suoria ja viistoja paitelevyjä. 33. Kiinnituskumi - kumilla voidaan kiinnittää peitelevy kätevästi kattoa vasten. Näin pääset aina halutessasi tarkastamaan välipohjan eristyksen ilman työkaluja. Mikäli kyseessä on hirsirakennus, voidaan rakenteiden laskeminen säätää aina tarvittaessa. 11. Savupeltimoduuli - Savupeltimoduuli asennetaan usein ensimmäiseksi elementiksi tulisijan päälle. Savupellissä on kiristysruuvi, josta säädetään käyttö miellyttäväksi. Savupellin varsi on myös irroitettavissa asennuksen ajaksi, jolloin voit laskea moduulin esim. yläkautta tulisijan päälle. 60P Tulisijaliitospaketti - Tulee aina ensimmäiseksi osaksi tulisijan päälle. Liitospaketilla tasataan piipun paino tasaisesti piipun rakenteisiin. Peitemansetilla verhoillaan myös tulisijaliitos.

6 Leikkaa alakattoon noin 3cm kauttaaltaan isompi reikä kuin itse piippu on, näin saat myöhemmin tuotua lisäeristyksen alakattomateriaalien läpi. Voit kohdistaa keskipisteen esimerkiksi luotilangan avulla tulisijan lähdön keskeltä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin voidaan myös asentaa muuntoadapteri mikäli piippu ja lähtö ovat eri kokoiset. Toimitamme muunnot asiakkaan ilmoittaman mitan mukaan. Muunto ei sisälly vakiotoimitukseen. Asenna savupeltimoduuli tulisijassa olevaan lähtökappaleeseen. Savupiipun koiraspää menee tulisijassa olevan naaraskappaleen sisään. Käännä tässävaiheessa savupelti haluttuun suuntaan. Mikäli tila on ahdas, etkä pysty asentamaan savupiippua tulisijan päälle alakautta, voit irroittaa savupellistä varren ruuvaamalla se jatkoskohdasta irti. Näin pystyt asentamaan piipun yläkautta tulisijan päälle Mikäli piipussa ei ole vielä tyyppikilpi kiinni, kiinnitä se tässä vaiheessa moduuliin ja täytä tiedot. Takuu ei ole voimassa mikäli kylttiä ei ole tai se on puutteellisesti täytetty. Kiinnitä peitemansetti tulisijaliitoksen juureen. Muista asentaa peitelevy ennen kuin piippu läpäisee alakaton. Kumirengas tulee peitelevyn alapuolelle, jolla voit kätevästi nostaa peiteleyn kattopintaa vasten. Vakiotoimituksissa oleva peitelevy soveltuu 0-18 kattokaltevuuksiin ja on väriltään valkoinen.

7 Asenna välipohjan lisäeristematot (2kpl päällekkäin). Voit muotoilla eristettä putkimaiseksi, jolloin asennus on helpompaa. Alumiinipintaiset eristematot tulee asentaa pyramidimaisesti, siten että piipun pintaa vasten oleva eriste tulee rakenteiden läpi. Näin lisäeristyksestä tulee paloturvallinen. Välipohjassa saa käyttää ainoastaan RH T450 piippuun suunniteltuja alumiinipintaisia lisäeristeitä Eristeen vakiokorkeus on 500mm ja sitä asennetaan vähintään välipohjassa käytetyn eristeen korkuisesti. Kiinnitä eriste piipun ympärille alumiiniteipillä. Teippaa myös eristeen yläpuoli piippuun kiinni höyrysuluksi, ettei lämpövuotoja pääse syntymään. Voit varmistaa eristeen kiinnipysymisen tarvittaessa esimerkiksi sinkityllä sidontalangalla. Huom Piipun pintaa vasten tuleva eriste tulee asentaa rakenteiden läpi. Näin saat tuotteesta erittäin paloturvallisen. Petelevy peittää eristeen kokonaan, jolloin lopputuloksesta tulee siisti. Asenna seuraava moduuli koiraspää alaspäin. Varmista että sisäputket menevät pohjaan ja eristeet vastaavat toisiaan. Kiinnitä liitos pannalla. Jos kyseessä on kaksikerroksinen asunto, muista asentaa lattiaan peitelevy. Varmista että lisäeriste tulee myös lattipinnan yli, näin asennuksesta tulee paloturvallinen. Muista kääntää myös piipun pystysauma seinäänpäin.

8 Läpivientieristeen asennus eristettä 2-kerrosta Höyrysulkukumi A DETAIL A SCALE 1 : 3 Välikaton eriste Läpivientieriste, 2-kerrosta Kattolaudoitus B DETAIL B SCALE 1 : 4 Peitelevy Tuentakumi Suoramoduuli Härmä Air Oy pvm

9 Asenna välipohjaan höyrysulkukumi. leikkaa kumiin noin 17cm reikä. Venytä kumi alumiinipintaisen lisäeristeen päälle ja kiinnitä helmat liimanauhalla muoviin. HUOM Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Puhkaisen vesikatto ja aluskatehuopa. Kohdista luotilangalla keskikohta piipun keskipisteeseen nähden ja tee aluskatehuopaan ja vesikatteeseen piipun mentävä reikä. Asenna toinen höyrysulkukumi moduuliin valmiiksi odottamaan kiinnitystä. Tee kumiin noin 15cm kokoinen reikä ja venytä kumi piipun päälle. Asenna moduuli paikoilleen. Muista asentaa liitokset tiiviisti pohjaan saakka ja varmista että eristeet vastaa toisiaan. Kiinnitä moduulit toisiinsa kiinnityspannalla. Muista kääntää piipun saumakohta seinäänpäin, mikäli moduuli jää huonetilaan näkyviin. Kiinnitä helmat aluskatteeseen mukana tulevalla liimanauhalla, kylmällä ilmalla voit lämmittää nauhaa kuumailmapuhaltimella, jolloin tartuntakyky paranee. Pyri minimoimaan vuotokohtia.

10 Piipun tuenta ja kannattelu Moduuleista voidaan rakentaa 35m pituinen savupiippukokonaisuus ja se tulee tukea ensimmäisen 6m jälkeen 3.5m välein. Valikoimastamme löytyy erilaisia tuentaratkaisuja (lisävarusteita). Tuenta välipohjaan Piippua ei tarvitse välttämättä tukea erikseen välipohjaan. Välipohjat ja läpiviennit tukevat piippua sivuttais-suunnassa. Piipun kannattelu Piippu voidaan asentaa roikkumaan oman painonsa varaan. Tuennan alapuolella voi olla maksimissaan 6m piippuelementtejä. Piippu voidaan kannatella joko välikaton rakenteista tai vesikatolta, jolloin läpivientisarjaa käytettäessä tuenta jätetään läpivientisarjan alle piiloon. Tuenta seinään Ulkoasennuksissa ensimmäinen tuenta tehdään viimeistään 6m kohdalle, jonka jälkeen piippu tuetaan 3.5m välein. Tuenta vesikatolla Vesikatolla piippu voi olla ilman tuentaa 3.5m korkuisesti, jonka jälkeen piippu tulee tukea joko seinään tai haaratukea vähintään kolmesta suunnasta. Valikoimassamme on harustuentapantoja, joihin kiinnitetään esim. vaijerit, jotka kiinnitetään tukeviin rakenteisiin. Kulmien tuenta Tehdessäsi pidempiä, yli 3.5m sivuttaissiirtoja, tulee piippu varustaa kannatinpannalla. Sivuttais-siirrossa piippu tulee tukea aina 3.5m välein. Kannatinpantaa on syytä käyttää pienemmissäkin sivuttaissiirroissa varmistamaan piipun oikea painonjakaantuminen. Painon jakaantuminen sivulle voi aiheuttaa savupeltijakson jumittumisen tai tulisijan kannen halkeamisen

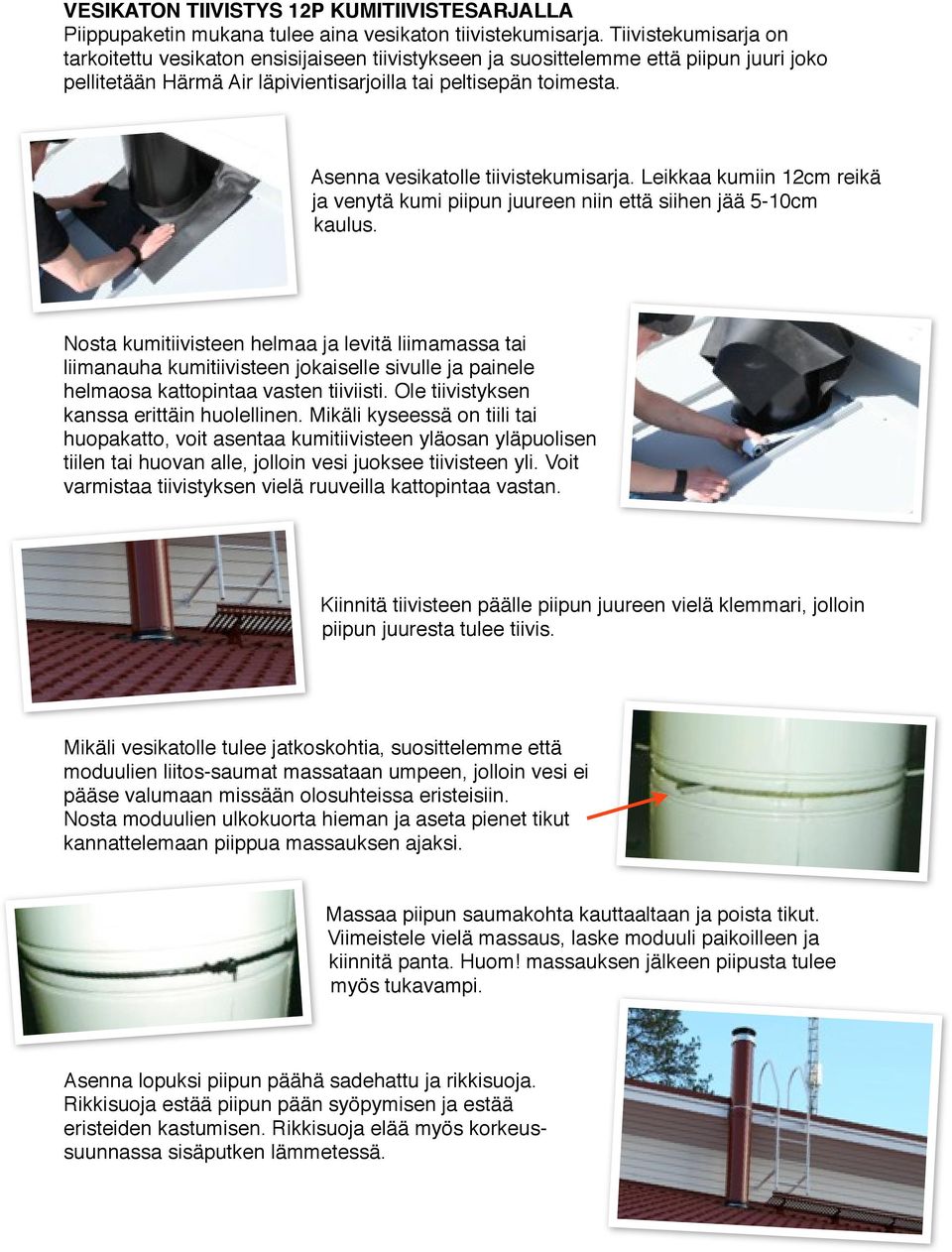

11 VESIKATON TIIVISTYS 12P KUMITIIVISTESARJALLA Piippupaketin mukana tulee aina vesikaton tiivistekumisarja. Tiivistekumisarja on tarkoitettu vesikaton ensisijaiseen tiivistykseen ja suosittelemme että piipun juuri joko pellitetään Härmä Air läpivientisarjoilla tai peltisepän toimesta. Asenna vesikatolle tiivistekumisarja. Leikkaa kumiin 12cm reikä ja venytä kumi piipun juureen niin että siihen jää 5-10cm kaulus. Nosta kumitiivisteen helmaa ja levitä liimamassa tai liimanauha kumitiivisteen jokaiselle sivulle ja painele helmaosa kattopintaa vasten tiiviisti. Ole tiivistyksen kanssa erittäin huolellinen. Mikäli kyseessä on tiili tai huopakatto, voit asentaa kumitiivisteen yläosan yläpuolisen tiilen tai huovan alle, jolloin vesi juoksee tiivisteen yli. Voit varmistaa tiivistyksen vielä ruuveilla kattopintaa vastan. Kiinnitä tiivisteen päälle piipun juureen vielä klemmari, jolloin piipun juuresta tulee tiivis. Mikäli vesikatolle tulee jatkoskohtia, suosittelemme että moduulien liitos-saumat massataan umpeen, jolloin vesi ei pääse valumaan missään olosuhteissa eristeisiin. Nosta moduulien ulkokuorta hieman ja aseta pienet tikut kannattelemaan piippua massauksen ajaksi. Massaa piipun saumakohta kauttaaltaan ja poista tikut. Viimeistele vielä massaus, laske moduuli paikoilleen ja kiinnitä panta. Huom massauksen jälkeen piipusta tulee myös tukavampi. Asenna lopuksi piipun päähä sadehattu ja rikkisuoja. Rikkisuoja estää piipun pään syöpymisen ja estää eristeiden kastumisen. Rikkisuoja elää myös korkeussuunnassa sisäputken lämmetessä.
