1 UNIQUE HINNASTO Voimassa alkaen Olemme avoinna arkisin 9:00-16:00 Puh Tilaukset ja tarjoukset osoitteeseen: Suunnittele ja hinnoittele tuote helposti myös netissä: TEHTY SUOMESSA MADE IN FINLAND

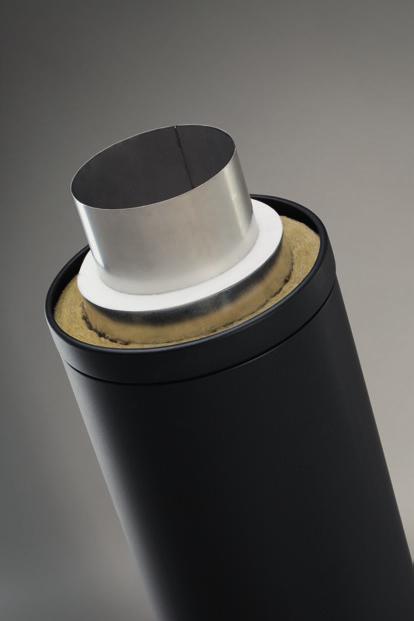

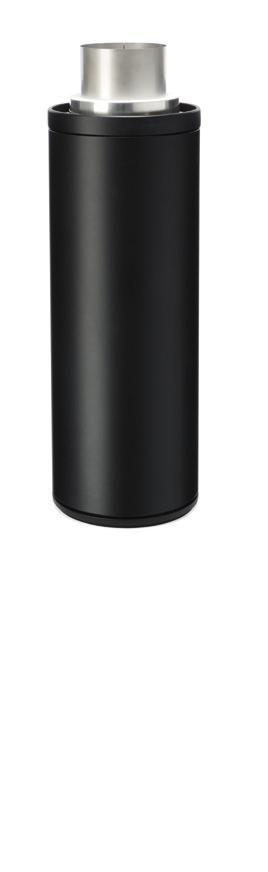

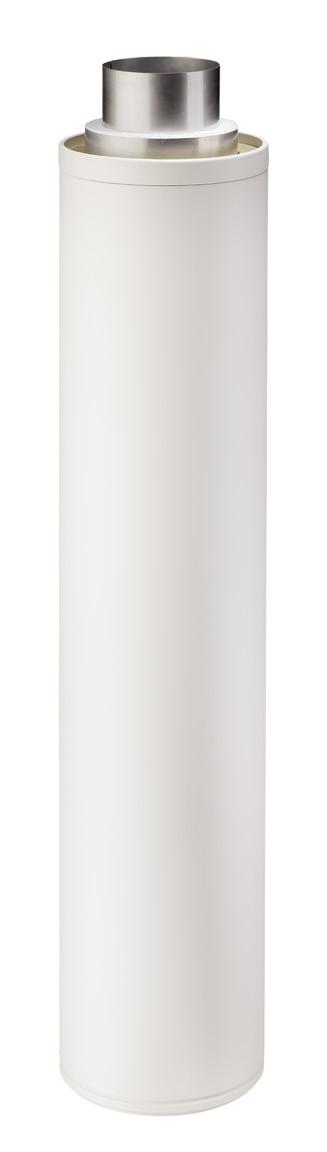

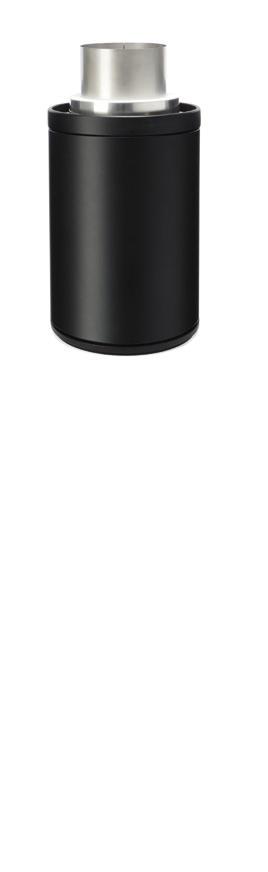

2 UNIQUE Termospullomainen rakenne katkaisee lämmönsiirtymisen, jolloin eristerakenne ei sintraannu. Tuotteeseen saatavilla laaja valikoima kulma- ja haarakappaleita TEKNISET TIEDOT MODUULIEN PITUUDET: 230mm, 540mm, 1170mm SISÄPUTKEN/ULKOKUOREN HALKAISIJAT: 114/250, 150/238, 175/290, 200/314, 250/370, 336/460 mm SISÄPUTKEN MATERIAALI Haponkestävä teräs 0.6 mm PAINO (KOOSTA RIIPPUEN): n kg SOVELTUVUUS Takat, Kiukaat, Kamiinat, Kattilat, Pellettitakat, Grillit yms. 4 5 KÄYTTÖLUOKKA: T600 (testattu 6h koepoltossa +700 C savukaasulämmöillä, sekä 30min. nokipalotesti C) PALOTURVAETÄISYYS: 40mm palavaan materiaaliin (kaikissa ylä-/välipohjavahvuuksissa) HORMIN RAKENNE: 1. haponkestävä sisäputki, 2. keraaminen eriste (hyvä lämmönkestävyys), 3. heijastava ja eristettä suojaava pinta, 4. mineraalivilla (hyvä lämmöneristävyys), 5. ulkokuori LISÄERISTYS LÄPIVIENNEISSÄ: Keraaminen / alumiinipintainen eriste, jonka ansiosta läpivienti saadaan huippu turvalliseksi ja tiiviiksi. LISÄERISTEEN KORKEUS: 1 -kerroksisessa asunnossa : Vakiona 800 mm 2 -kerroksisessa asunnossa : Vakiona 400mm ja 800mm STANDARDIN TUNNUS: T600-N1-D/W-Vm-L50060-G MUUT OMINAISUUDET (Koko 150/238 Helmikuu 2017 jälkeen) Termospullomainen eristerakenne ei sintraannu kovissakaan lämpötiloissa. Saatavilla laaja valikoima erilaisia sivuttais-siirtoja ja haarakappaleita Pontattu eristerakenne on paloturvallinen myös jatkoskohdista. Hormin pyöreä ja sileä pinta = vähemmän kitkaa, lisää vetoa. MAKSIMI PIIPUN KORKEUS: 35 m MAKSIMI KORKEUS VESIKATOLLA ILMAN TUENTAA: 3,5 m MAKSIMI KORKEUS ENSIMMÄISEN TUEN ALAPUOLELLA: 6m MAKSIMI KORKEUS OMAN PAINONSA VARASSA: 6m SINTRAANTUMATON ERISTERAKENNE: Kyllä VOIDAAN KOTELOIDA: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) SEINÄN LÄPIVIENNIT: Kyllä SIVUTTAIS- JA VAAKASIIRROT: Kyllä (tuentaväli vähintään 3,5m välein) P O LT TO KO K E E N M I T TAU S T U LO K S E T OHJAUSLÄMPÖTILA 700 C YLÄ/VÄLIPOHJAN ERISTEVAHVUUS 800MM 80 UNIQUE PIIPPUJEN POLTTOKOETULOKSET: 60 TAKKAPIIPPU KIUASPIIPPU KATTILAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA 40 KAMIINAPIIPPU LÄPIVIENNIN ERISTETTÄ VASTEN OLEVAN PUUN LÄMPÖTILA h 2h 3h 4h 5h 6h

3 :50 2 / 2 UNIQUE takkapiiput Bruttohinnasto, sisältää ALV 24% Voimassa alkaen Sis. asennuspaketti, liitosadapteri, tuki-/pohjalevy, peitemansetti, savupelti, moduulit Hormikokoihin 150/ / / / Ylä-/välipohjan läpivientipaketit /pkt Hormikokoihin 150/ / / / kerros Sis. lisäeriste 800mm, peitelevy, höyrysulku ja aluskatteen tiivistys 1,17m 0,54m 0,23m Pituus Pitkä Lyhyt Mini 2,34m ,57m ,88m ,11m ,51m ,74m ,05m ,28m ,68m ,91m ,22m ,45m ,85m ,08m ,39m ,62m ,02m ,25m ,56m ,79m ,19m ,42m ,73m ,96m ,36m Kysy tarjous 9,36 m korkeammista piipusta Härmä Air vakiovärikartta 2-kerros Sis. lisäeristeet 800mm ja 400mm, peitelevyt 3kpl, höyrysulku ja aluskatteen tiivistys Kiiltävä valkoinen Matta valkoinen 339 Sis. juurilevy, myrskykaulus, verhousputki, rikkisuoja ja sadesuoja, vanutiivisteet, jatkolevy Pyöreä pellityssarja Valitse pellityssarjan väri. Min. etäisyys harjalta = 245mm (piipun keskeltä). Max. etäisyys harjalta = 1347mm (piipun keskeltä) 613 Sis. juurilevy, myrskykaulus, verhousputki, rikkisuoja ja sadesuoja, vanutiivisteet, jatkolevy Kantikas pellityssarja Valitse pellityssarjan väri Min. etäisyys harjalta = 400mm (piipun keskeltä). Max. etäisyys harjalta = 1347mm (piipun keskeltä) 75 Pyramiditiiviste Koko 450mm x 450mm Sis. tiiviste ja klemmari. Ruuvit ja liimamassa myydään erikseen. Valitse moduulin väri. EPDM-kumiseos, lämmönkesto 120 C 73 Sadesuojapaketti Sis. sadesuoja ja rikkisuoja Hormimoduulin päätekappale, jolla suojataan eristeet ja savukanava kastumiselta Matta tumma harmaa Harjattu RST Matta musta Sinkitty Härmä Air vesikattovärit Musta Tumma harmaa Lavarahti 102 Tarkoittaa toimitusta, joka mahtuu yhdelle lavalle. Postipaketti 12 Tarkoittaa peitelevyjä, adapteita, liimamassoja tai ruuveja, jotka kulkevat postissa pienpakettina. Pientoimitus 35 Tarkoittaa yksittäistä pakkausta, joka ei tarvitse lavaa alleen. Rahtivakuutus 13 Kaikki kuljetukset vakuutetaan ostajan lukuun kuljetusvahinkojen varalta. Edellytyksenä korvauksen saamiseksi on, että vahinko ilmoitetaan 7 vuorokouden kuluessa Härmä Air Oy:lle. Noudoissa vakuutuksesta huolehtii tilaaja. Tumma ruskea Tiilenpunainen Asiakas ja myyjä sitoutuu toimitus ja myyntiehtoihin. Tuotteet vapaasti Härmä Air varastossa. Toimitusaika vahvistetaan tilauskohtaisesti. Punainen

4 ALOITUSKOMPONENTIT JA VARUSTEET ERISTÄMÄTÖN LIITOSPUTKI 1000MM JA TUKILEVY Kiukaiden liitokseen Lyhennetään asennettaessa kohteeseen sopivaan korkeusmittaan. Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 400mm. 116mm 41,- SM21P116250RH 134mm 53,- SM21P134238RH 150mm 53,- SM21P150238RH Lämpömaalaus Koodi 97 VESISÄILIÖ 25L. 900/1000MM (SÄLIÖ OSUUS 800MM) - KIUKAISIIN MALLISUOJATTU Vesisäiliö Unique hormiin. Täyttö sivussa. Hana jatkettavissa. Vakiohanan pituus 300mm Säiliön korkeus 1000mm. Paloturvaetäisyys sivulle 250m. Paloturvaetäisyys ylös 400mm. 114 / 250mm 306,- SU33B114250RH Jatkovarsi ,- AA33AXXXXXXXX HÖYRYMODUULI 1000MM Kiaspiipun eristämättömän liitosputken verhoukseen. Täytetään kivillä. Ei jälkiasennettavissa. Paloturvaetäisyys sivulle 400mm. Paloturvaetäisyys ylös 400mm. HUOM. Sisäputki myydään erikseen. 114/ ,- SU31SXXX250RH ERISTÄMÄTÖN VETOPELTI 230MM KIUKAISIIN JA KAMIINOIHIN Savukanavan sulkemiseen tarkoitettu eristämätön savupelti. kiljotiini malli Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 400mm. 114/250 71,- PP04P114250RH 150/238 76,- PP04P150238RH Lämpömaalaus Koodi 97 Water Water ERISTÄMÄTÖN LTO LIITOSPUTKI 700MM -KIUKAISIIN Sis. anturitasku, lämpömittari. Paloturvaetäisyys 500mm. Vesiosuuden halkaisija 150mm, joka muutetaan adapterein kokoihin: HUOM. LISÄÄ LIITOSADAPTERIT ERIKSEEN! 2KPL! 150 rst 727,- SW21B150XXXXX 150 musta 767,- SW21B150XXX97 ERISTETTY LTO MODUULI 1170MM - TAKKOIHIN Vesikiertoinen lämmöntalteenottomoduuli. Sisältää liittimet. - Asennus max 2kpl/hormi. - Asennus tulisijasta seuraavaksi elementiksi - ei hormin välille. 150/ ,- UQ05W150238RH 200/ ,- UQ05W200314RH VESILIITOSTEN PEITEKOURU ERISTETTYYN MODUULIIN Ulkokuoreen kiinnitettävä peitekouru vesiputkien peittämiseksi. Pituus 1170mm. Lyhennetään muihin pituuksiin sopivaksi. Kiinnitys: liimamassa, vetoruuvi tai popniitti (hankittava erikseen) 1170mm 31,- PM31YXXXXX96 TUKI/POHJALEVY Aloituskomponentti takan, kiukaan ja hormin väliseen liitokseen. 114/250 10,- SU26C114250XX 150/238 10,- SU26C150238XX 175/290 10,- SU26C175290XX 200/314 10,- SU26C200314XX 250/370 10,- SU26C250370XX Musta on lämpömaalattu Värikoodi kartasta Värikoodi kartasta PEITEMANSETTI Tulisijan ja hormiliitoksen siistimiseen. Takkoihin joissa ei ole ilmakiertoa kannessa. PEITEMANSETTI ILMAKIERROLLA Tulisijan ja hormiliitoksen siistimiseen. Takkoihin joissa on ilmakiertoritilät kannessa. LIITOSADAPTERI Vakio hormilähtöadapteri, kun muuntoa ei tarvita. Kokonaiskorkeus 160mm (liitos syvyys 80mm). Mikäli hormilähtö ei sovellu, vaihda osa muuntoadapteriin. ASENNUSPAKETTI Takka ja kiuaspiippujen tarvikepaketti. Tarvitaan aina piippukokoonpanoon mukaan. Sis. tyyppikilpi, asennusohjeet, takuuasiakirjat, palomassa, ,- PM09PXXX ,- PM09PXXX ,- PM09PXXX ,- PM09PXXX ,- PM09PXXX37096 Värikoodi kartasta ,- IM09P Värikoodi kartasta 114mm 18,- SM97B114XXXXX 134mm 18,- SM97B134XXXXX 150mm 18,- SM97B150XXXXX 175mm 18,- SM97B175XXXXX 200mm 18,- SM97B200XXXXX 250mm 18,- SM97B250XXXXX 114/250 25,- UQ92B114250XX 150/238 25,- UQ92B150250XX 175/290 25,- UQ92B175290XX 200/314 25,- UQ92B200314XX 250/370 25,- UQ92B250370XX 2

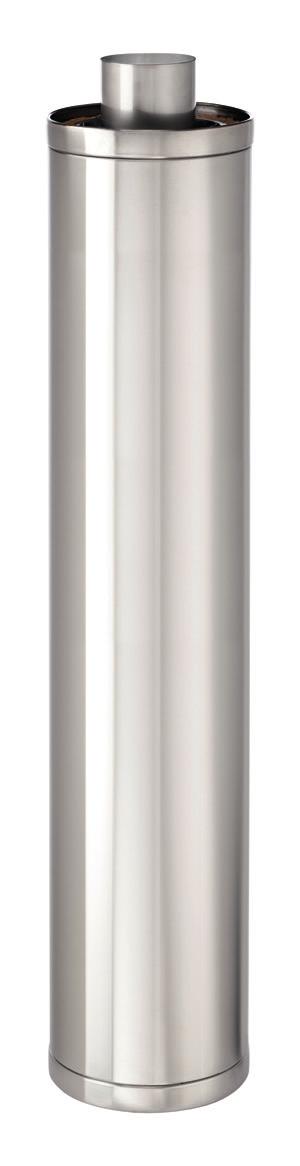

5 MODUULIT, SAVUPELLIT JA TARVIKKEET PITKÄ MODUULI 1170MM Unique moduuli pituuden jatkamiseen. 114/ ,- UQ05B114250RH 150/ ,- UN05B / ,- UQ05B / ,- UQ05B200314RH 250/ ,- UQ05B LYHYT MODUULI 540MM Unique moduuli pituuden jatkamiseen. 114/ ,- UQ02B114250RH 150/ ,- UN02B / ,- UQ02B / ,- UQ02B200314RH 250/ ,- UQ02B MINI MODUULI 230MM Unique moduuli pituuden jatkamiseen. 114/ ,- UQ02D114250RH 150/ ,- UN02D / ,- UQ02D / ,- UQ02D200314RH 250/ ,- UQ02D ERIKOISMITTAINEN MODUULI Moduuli valmistetaan asiakkaan mittatoiveen mukaisesti. Maksimi pituus 1170mm Minimi pituus 110mm 114/ ,- UQ05B114250ET 150/ ,- UN05B150238ET 175/ ,- UQ05B175290ET 200/ ,- UQ05B200314ET 250/ ,- UQ05B250370ET Min 160mm katosta SAVUPELTIMODUULI 1170MM Savukanavan sulkemiseen tarkoitettu moduuli. lusikka malli 150/ ,- UN11B / ,- UQ11B / ,- UQ11B200314RH 250/ ,- UQ11B SAVUPELTIMODUULI 540MM Savukanavan sulkemiseen tarkoitettu moduui. lusikka malli 150/ ,- UN11L / ,- UQ11L / ,- UQ11L200314RH 250/ ,- UQ11L VETOPELTI 230MM /KIUKAISIIN PATENTOITU Kiuaspiipun eristetty savukanavan sulkumoduuli. Soveltuu mm. suoraan IKI- Kiukaan (pilarimallien) aloituskomponentiksi. Pelti on kiljotiini mallinen. Paloturvaetäisyys ylös 160mm 114/ ,- UQ50B ERIKOISMITTAINEN VETOPELTIMODUULI Savukanavan sulkemiseen tarkoitettu moduuli. kiljotiini malli Minimi pituus 150mm Maksimipituus 1170mm 114/ ,- UQ04S114250ET 150/ ,- UQ04S150238ET 175/ ,- UQ04S175290ET 200/ ,- UQ04S200314ET 250/ ,- UQ04S250370ET SÄHKÖKÄYTTÖINEN SAVUPELTI/ RIKKISUOJAPAKETTI PELLITYS- SARJAAN Suositellaan mm. vesikiertoisen piipun päähän asennettavaksi. Sis. tyristorin säätimen. Soveltuu ainoastaan pellitys sarjan kanssa asennettavaksi. 150/ ,- SU14S150340RH SAVUPELLIN JATKOVARSI 100MM Savupeltimoduulin varren jatkamiseen, esim. koteloiduissa hormeissa. Hyötypituus 100mm 100mm 15,- AA11-VV LÄMPÖMITTARI Mittarin avulla opit lämmittämään mm. tulisijaasi oikein ja okeilla puukuormilla, jolloin säästät rahaa ja turvallisuus paranee. Asteikko C Unisex 30,- AA44080X600X TULISIJAVARAUSPAKETTI Mikäli hormi, kattotiivisteet ja eristeet halutaan asentaa etukäteen ennen tulisijaa. Paketti sisältää: - Lisäeristepaketin 800mm korkea - Höyrysulku ja aluskatetiiviste - Alakaton peitelevy Vesikaton pellitys-sarja - Hormin tuenta ja kannatinpanta - Eristetyt moduuli 2340mm /150/238mm 150/ ,- TSV XXXA Tiedustele muut hormikoot erikseen 3

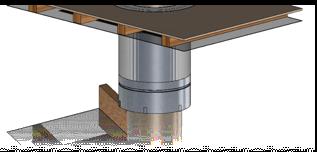

6 LÄPIVIENTITARVIKKEET 1 KRS RAKENNUKSEN VÄLIPOHJAN ERISTYSPAKETTI Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Sisältää aluskatetiivisteen ja höyrysulkutiivisteen, peitelevyn 0-34, alumiiniteipin, höyrysulkuteipin ja eristeen tukikappaleet. Eristevahvuus 40mm 114/ ,- PP35D40X250K1 150/ ,- PP35D40X238K1 175/ ,- PP35D40X290K1 200/ ,- PP35D40X314K1 250/ ,- PP35D40X370K1 2 KRS RAKENNUKSEN VÄLIPOHJAN ERISTYSPAKETTI Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Sisältää aluskatetiivisteen ja höyrysulkutiivisteen, peitelevyn 0-34, alumiiniteipin, höyrysulkuteipin ja eristeen tukikappaleet. Eristevahvuus 40mm ja korkeus välipohjassa 400mm ja yläpohjassa 800mm. 114/ ,- PP35D40X250K2 150/ ,- PP35D40X238K2 175/ ,- PP35D40X290K2 200/ ,- PP35D40X314K2 SEINÄNLÄPIVIENTIPAKETTI HYBRIDIRAKENTEET 100mm seinäläpivientieriste max. 500mm vahvoihin hybridieristeisen seinäläpivientiin. Sis. kantikkaat peitelevyt 2kpl 114/ ,- PM35H1-G / ,- PM35H1-G / ,- PM35H1-G / ,- PM35H1-G / ,- PM35H1-G SEINÄNLÄPIVIENTIPAKETTI NORMAALIT SEINÄRAKENTEET 40mm seinäläpivientieriste normaaliin max. 300mm vahvoihin seinäläpivienteihin. Sis. pyöreät peitelevyt 2kpl 114/ ,- PP35S40X250XX 150/ ,- PP35S40X238XX 175/ ,- PP35S40X290XX 200/ ,- PP35S40X314XX 250/ ,- PP35S40X370XX ECO ERISTYS - MAX 400MM KORKUISEEN ERISTYKSEEN Eco eriste on edullinen tarvikepaketti eristykseen. Vahvuus 40mm. Sis. eristematto + elumiinilevy, joka kääritään eristeen ympärille. Höyrysulku ja aluskatetiiviste ostetaan erikseen. 114/250 56,- PM35TP1-G /238 56,- PM35TP1-G ERISTYS MAX 800MM KORKUISEEN ERISTYKSEEN Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Soveltuu myös hybridieristeisten asuntojen eristämiseen. Höyrysulku ja aluskatetiiviste ostetaan erikseen. 114/ ,- PM35D40X250XX 150/ ,- PM35D40X238XX 175/ ,- PM35D40X290XX 200/ ,- PM35D40X314XX 250/ ,- PM35D40X370XX ERISTYS MAX 400MM VÄLIKERROSTEN ERISTYKSEEN Helposti asennettava lisäeristepaketti Valmiiksi asennusholkin ympärille asennettu eriste, joka liu-utetaan hormimoduulin päälle. Soveltuu erityisesti keskikerrosten väliseen eristykseen. Höyrysulku ja aluskatetiiviste ostetaan erikseen. 114/ ,- PM35A40X250XX 150/ ,- PM35A40X238XX 175/ ,- PM35A40X290XX 200/ ,- PM35A40X314XX 250/ ,- PM35A40X370XX HÖYRYSULUN TIIVISTE JA ALUSKATETIIVISTE Venytetään lisäeristeen päälle ja tiivistetään teipillä höyrynsulkumuoviin. EPDM kumiseos- Lämmönkesto 120 C Sisältää tescon teipin. Höyrysulku (sisäreikä eri kokoinen) mm 25,- AA85H1XX250XX mm 25,- AA85G2XX300XX 1000x ,- AA85MXXXXXXXX Aluskate (sisäreikä eri kokoinen) mm 25,- AA85A1XX175XX mm 25,- AA85A2XX250XX 1000x ,- AA85MXXXXXXXX 2-OSAINEN KANTIKAS PEITELEVY 0 Reunan leveys 125mm Kantikas peitelevy alakaton, lattian ja seinäläpivientien viimeistelyyn. 114/250 70,- AA25KP-250-R /238 70,- AA25KP-238-R /290 70,- AA25KP-290-R /314 70,- AA25KP-314-R /370 70,- AA25KP-370-R PEITELEVY YKSIOSAINEN 0 Leveys 80mm Soveltuu alakattoon ja lattian viimeistelyyn. Sisältää integroidun silikonitiivisteen. ILMOITA VÄRI 114/250 40,- PM25A80X /238 40,- PM25A80X /290 40,- PM25A80X /314 40,- PM25A80X /370 40,- PM25A80X37096 PEITELEVY 2-OSAINEN 0-34 Leveys 80mm Soveltuu alakaton ja lattian viimeistelyyn. Jälkiasennettavissa. ILMOITA VÄRI 114/250 40,- PM25P80X /238 40,- PM25P80X /290 40,- PM25P80X /314 40,- PM25P80X /370 40,- PM25P80X37096 TEIPIT Höyrysulkuteippi Tescon No1. Aluskatetiivisteen ja höyrysulkukumin tiivistämiseen. 60mm x 30m/rll 31,- X56022 Alumiiniteippi Eristeiden ja höyrysulun kiinnittämiseen. 50mm x 30m 50mm x 30m/rll 15,- X560 4

7 ADAPTERIT JA LIITOSPUTKET MUUNTO 114MM HORMILLE Adapterin pituus 80mm. Lyhennettävissä. MUUNTO 134MM HORMILLE Adapterin pituus 80mm. Lyhennettävissä. MUUNTO 150MM HORMILLE Adapterin pituus 80mm. Lyhennettävissä. MUUNTO 175MM HORMILLE Adapterin pituus 80mm. Lyhennettävissä. Ulko / Sisä /mm 98,8 / ,- SM24Y114XXXX1 123,2 / ,- SM24Y114XXXX2 126,8 / ,- SM24Y114XXXX3 134 / 135,2 32,- SM24Y114XXXX4 Ulko / Sisä /mm 128 / 126,8 32,- SM24Y134XXXX1 135,2 / ,- SM24Y134XXXX2 Ulko / Sisä /mm 128 / 126,8 32,- SM24Y150XXXX1 135,2 / ,- SM24Y150XXXX2 148 / 146,8 32,- SM24Y150XXXX3 157 / 155,8 32,- SM24Y150XXXX4 176,8 / ,- SM24Y150XXXX5 Ulko / Sisä /mm 148 / 146,8 32,- SM24Y175XXXX1 201,2 / ,- SM24Y175XXXX2 MUUNTO 200MM HORMILLE Adapterin pituus 80mm. Lyhennettävissä. MUUNTO 250MM HORMILLE Adapterin pituus 80mm. Lyhennettävissä. ERIKOISMITTAINEN MUUNTO PYÖREÄ Tilaus tehtävä mitoituskaavakkeen avulla ERIKOISMITTAINEN MUUNTO KANTIKAS/PYÖREÄ Tilaus tehtävä mitoituskaavakkeen avulla Ulko / Sisä /mm 176,8 / ,- SM24Y200XXXX1 198 / 196,8 32,- SM24Y200XXXX2 245 / 243,8 32,- SM24Y200XXXX3 251,2 / ,- SM24Y200XXXX4 256,2 / ,- SM24Y200XXXX5 Ulko / Sisä /mm 245 / 243,8 32,- SM24Y250XXXX1 256,2 / ,- SM24Y250XXXX1 316,2 / ,- SM24Y250XXXX1 114mm 45,- SM24M114250XX 134mm 45,- SM24M134238XX 150mm 45,- SM24M150238XX 175mm 45,- SM24M175290XX 200mm 45,- SM24M200314XX 250mm 45,- SM24M250370XX 114mm 55,- SM24B114250XX 134mm 55,- SM24B134238XX 150mm 55,- SM24B150238XX 175mm 55,- SM24B175290XX 200mm 55,- SM24B200314XX 250mm 55,- SM24B250370XX MUURAUSADAPTERI PAIKALLA MUURATUN TAKAN LIITOKSEEN Valitse hormikokoon sopiva kappale. Adapterin korkeus 160mm Teräshormi menee 80mm adapterin sisään. TULISIJAKOHTAISET ADAPTERIT Nunnuuni Deco (vanha runko) 32,- SM24D150XXXXX SISÄPUTKI 540MM Haponkestävä sisäputki HST 0,6mm AISI 316L Lyhennettävissä Paloturvaetäisyys 500mm SISÄPUTKI 1170MM Haponkestävä sisäputki HST 0,6mm AISI 316L Lyhennettävissä Paloturvaetäisyys 500mm 114mm 45,- SM24M114250XX 134mm 45,- SM24M134238XX 150mm 45,- SM24M150238XX 175mm 45,- SM24M175290XX 200mm 45,- SM24M200314XX 250mm 45,- SM24M250370XX 114mm 29,- SM21L114XXXXX 150mm 35,- SM21L150XXXXX 175mm 39,- SM21L175XXXXX 200mm 44,- SM21L200XXXXX 250mm 53,- SM21L250XXXXX 114mm 49,- SM21B114XXXXX 150mm 62,- SM21B150XXXXX 175mm 71,- SM21B175XXXXX 200mm 80,- SM21B200XXXXX 250mm 96,- SM21B250XXXXX 5

8 VESIKATON PELLITYSSARJAT JA TARVIKKEET PYÖREÄN PELTISARJAN JUURIOSA 314 = kattokaltevuuteen. 370 = kattokaltevuuteen. Soveltuu kaikille kattotyypeille Sis. juuriosan, myrskykauluksen, verhousputken, vanutiivisteet. Min. harjalta = 245mm (piipun keskeltä) Max. harjalta =397mm (piipun keskeltä) Leveys: 808mm Jatkolevyt, sadesuojapaketti, sekä konesaumakaton kiskot tai huopakaton liimemassa myydään erikseen. 314mm 196,- AA67Y mm 196,- AA67YXXX37096 Väri vesikattovärikartasta VERHOUSPUTKEN JATKOPUTKI Peltisen läpiviennin jatkoputki. Hyötypituus 1250mm Verhoaa hormin kauttaaltaan. 328mm 68,- AA48PXXX mm 68,- AA48PXXX38496 Väri vesikattovärikartasta PYÖREÄN PELTISARJAN JATKOLEVY PULVERIMAALATTU Hyötypituus 950mm Leveys: 808mm Soveltuu kantikkaalle ja pyöreälle sarjalle. Ruuvit ja konesaumakaton asennuskiskot myydään erikseen. Musta 70,- AA67NXXXXXX96 Punainen 70,- AA67NXXXXXX29 Tiilenpunainen 70,- AA67NXXXXXX75 G Harmaa 70,- AA67NXXXXXX23 Ruskea 70,- AA67NXXXXXX32 SADESUOJAPAKETTI Estää hormin pään hapettumisen ja sulkee villatilan ja savukanavan vedeltä. Valitse vesikattotiivisteen tai pellityssarjan päälle soveltuva tuote. 114/250 tiiviste 73,- SU14P114250RH 114/250 pelti 73,- SU14P114340RH 150/238 tiiviste 73,- SU14P150238RH 150/238 pelti 73,- SU14P150340RH 175/290 tiiviste 73,- SU14P175290RH 175/290 pelti 73,- SU14P175340RH 200/314 tiiviste 73,- SU14P200314RH 200/314 pelti 73,- SU14P200340RH 250/370 tiiviste 73,- SU14P114250RH 250/370 pelti 73,- SU14P114250RH KANTIKAS PELTISARJA 445X445 LAPPEELLE Sisältää juurilevyt 2kpl, verhouslevyt 8kpl. Maksimikorkeus 1600mmm. Min etäisyys piipun keskeltä: 400mm. Max etäisyys piipun keskeltä 470mm. Leveys 808mm Vaatii sadehatun. Soveltuu harkko, teräs ja tiilihormiin. Jatkolevyt, sadehattupaketti, sekä konesaumakaton kiskot tai huopakaton liimemassa myydään erikseen. Musta 370,- AA67KL Punainen 370,- AA67KL Tiilenpunainen 370,- AA67KL G Harmaa 370,- AA67KL Ruskea 370,- AA67KL SADEHATTUPAKETTI 445X445 Soveltuu kantikkaaseen peltisarjaan. Paketti sisältää Rikkisuojan, sadehatun ja keskitinputken. Valitse sopiva keskitinputki 140mm 173,- AA67R mm 173,- AA67R mm 173,- AA67R mm 173,- AA67R KANTIKAS PELTISARJA 445X445 KESKELLE HARJAA Sisältää 2kpl kauluslevyjä, jolla voidaan taittaa kantikkaan peltisarjan juuriosa V malliseksi ja asentaa keskelle harjaa. Leveys: 808mm Sadesuojapaketti tai huopakaton liimemassa myydään erikseen. Musta 370,- AA67KH Punainen 370,- AA67KH Tiilenpunainen 370,- AA67KH G Harmaa 370,- AA67KH Ruskea 370,- AA67KH KANTIKKAAN PELTISARJAN JATKOLEVY PURAL PINNALLA Sis. kiinnitysruuvit. Liimamassa hankittava erikseen. Soveltuu pyöreän ja kantikkaan peltisarjan päättämiseen keskelle lapetta. Hyötypituus 950mm Leveys: 808mm EPDM kumiseos- Lämmönkesto 120 C Musta 70,- AA67NXXXXXX96 Punainen 70,- AA67NXXXXXX29 Tiilenpunainen 70,- AA67NXXXXXX75 G Harmaa 70,- AA67NXXXXXX23 Ruskea 70,- AA67NXXXXXX32 PELTISARJAN PÄÄTEKAPPALE LAPPEELLE Kaksiosainen kumitiiviste Soveltuu ensisijaisesti tiilikattoasennuksen päättämisen keskelle lapetta. (myös muut kattotyypit). 1400mm x 650mm x 2kpl EPDM kumiseos- Lämmönkesto 120 C Liimamassa ja ruuvit hankittava erikseen. 1400x650 x 2 110,- AA82C1 PELTISARJAN ASENNUSKISKOPARI KONESAUMAKATOLLE Peltisarjan ja jatkolevyjen tukevaan ryhdikkääseen kiinnitykseen tarkoitettut kiskoparit. 1000mm x 2kpl. Kiskon korkeus 35mm. Silikoni katon tiivistykseen hankittava erikseen (suositellaan käytettäväksi). Ruuvit hankittava erikseen kattoprofiilin mukaan. 1000mm x 2 20,- PP67PXXA RUUVITARVIKEPAKETTI VESIKATON PELLITYSSARJOIHIN Ohutlevyruuvi 16mm/ 4,2mm / Musta 30kpl 10,- koodi Kateruuvi tiivisteellä 25/4,8mm Musta 50kpl 15,- koodi Kateruuvi tiivisteellä 65/4,8mm Musta 50kpl 19,- koodi Kateruuvi tiivisteellä 120/4,8mm Sink, 30kpl 50,- koodi Pellityssarjan jatkolevyt suositellaan kiinnittämään ohutlevyruuvilla toisiinsa. Juurilevyt ja jatkolevyt kateruuveilla. TUKILISTAPAKETTI Lisärvaruste pellityssarjan tuentaan ja asennukseen. Tukipaketilla hormi keskitetään keskeisesti peltisarjaan ja kiinnitys helpottuu. Unisex 55,- AA67KT-450-XX 6

9 KATTOTIIVISTEET PYRAMIDITIIVISTE (SARJA) Vesikaton tiivistämiseen. Takuu 3-vuotta. Sis. klemmarin. Ruuvit ja liimamassa myydään erikseen. EPDM kumiseos- Lämmönkesto 120 C - Hormikoot: mm KUMITIIVISTE (SARJA) Kumitiivistematto vesikaton esisijaiseen tiivistykseen. EPDM kumiseosta. Sisältää klemmarin. Sisäreikä tehtävä asennusvaiheessa. Ruuvit ja liimamassa myydään erikseen. EPDM kumiseos- Lämmönkesto 120 C Silikoni Kattotiivisteiden ja pellityssarjojen tiivistämiseen. 310ml. 15,- AA70BXXXXXXXX Palomassa Asennetaan jokaiseen hormimoduulin liitokseen, adaptereihin ja rikkisuojan kiinnittämiseen. 310ml. 13,- AA80BXXXXXXXX 450x450mm 75,- 650x650mm 110,- AA17P1XXXXXXX AA17P2XXXXXXX 650x700mm 75,- AA12A2XX200XX 1400x1300mm 215,- AA12MXXXXXXX Tiivistemassa Vaativivaan tiivistämiseen, kuten huopakatot. 290ml. 25,- AA70LXXXXXXXX HORMITUENNAT HARUSTUENTAPANTA Korkeiden hormien ristikkäistuentaan. Vaijeri ja kiinnikkeet hankttava erikseen kohteen vaatimusten mukaisesti. 1 harustus vapaana seisovan 3.5 ylittävään hormiin -vesikatolla. 114/250 35,- PM16BXXX /238 35,- PM16BXXX /290 35,- PM16BXXX /314 35,- PM16BXXX /370 35,- PM16BXXX37096 TUENTAPANTA 90 KIINNIKKEILLÄ Kannattelee hormin painon ulkoseinällä. Kiinnitys 90 kulmassa, vaakaan tai pystysuuntaan. Ei sisällä kiinnitysjalkoja. 114/250 85,- PM44KXXX /238 85,- PM44KXXX /290 85,- PM44KXXX /314 85,- PM44KXXX /370 85,- PM44KXXX25096 LEVEÄ TUENTAPANTA Seinä ja räystäskiinnitykseen. Tukee sivuttaista liikettä. Sisältää kiinnitysjalan PM44L 1 tuenta ensimmäistä 6m kohden. 114/ ,- PP44BXXX / ,- PP44BXXX / ,- PP44BXXX / ,- PP44BXXX / ,- PP44BXXX37096 TUENTAPANTA RUUVIKIINNIKKEIN 180 Kannattelee hormin painon ulkoseinällä. Kiinnityksen voi säätää 180 asteikolla haluttuun kulmaan, vaakaan tai pystysuuntaan. Ei sisällä kiinnitysjalkoja. 114/250 85,- PM44MXXX /238 85,- PM44MXXX /290 85,- PM44MXXX /314 85,- PM44MXXX /370 85,- PM44MXXX37096 Hormin tuennat: KANNATINPANTA Kannattelee ja tukee hormin painon. Voidaan asentaa välikattoon tai peltisen läpivientisarjan alle. 1 kannake kannattelee 6m hormia. 114/250 28,- PM59BXXX /238 28,- PM59BXXX /290 28,- PM59BXXX /314 28,- PM59BXXX /370 28,- PM59BXXX37096 Hormi voi olla huonetilassa vapaasti 6m korkuisesti. Ulkoseinäasennuksissa hormin ensimmäinen tuki tulee olla vähintään 6m korkeudessa. Tämän jälkeen hormi on tuettava 3.5m välein. Vesikatolla hormi voi olla 3.5m ilman tuentaa. Vaaka-asennuksissa hormi on tuettava vähintään 3.5m välein. 7

10 ERISTETYT KULMAMODUULIT Huom! Yli 30 kulmat hyväksytettävä kohteessa tapauskohteisesti asennettavaksi KULMAMODUULI 30 Katso etenemä ja sivuttais-siirto taulukosta. 30 kulmat eivät tarvi puhdistusluukkua. Lisää väliin moduuli tarvittaessa. KULMAMODUULI 45 PUHDISTUSLUUKULLA Katso etenemä ja sivuttais-siirto taulukosta. Yli 30 kulmat vaativat aina puhdistusluukun. Lisää väliin moduuli tarvittaessa. KULMAMODUULI 90 TULISIJAN PÄÄLTÄLIITOKSEEN JATKETTAVISSA ALASPÄIN Tulisijan kytkentäkappale tiili tai harkkohormiin. Alapuolelle voidaan lisätä moduuleja korkeuden mitoittamiseksi. ERISTÄMÄTÖN KULMALIITOSPUTKI 90 esim. LTO moduulin ja kivihormin yhdistämiseen. Vaakapituus: 500mm. Korkeus: 300mm. Sis. puhdistusluukku ja peitelevyn. 114/ ,- UQ08B / ,- UQ08B150265RH 175/ ,- UQ08B / ,- UQ08B Hyväksytettävä kohdekohteisesti asennettavaksi. 114/ ,- UQ08L / ,- UQ08L150265RH 175/ ,- UQ08L / ,- UQ08L Sisäputki lyhennettävissä. - Korkeus säädettävissä lisämoduuleilla - Vaakaputki lyhennettävissä. 150/ ,- UQ08N Paloturvaetäisyys sivulle 500mm. Paloturvaetäisyys ylös 500mm. 150 rst 271,- SM08N150XXXXX 150 musta 311,- SM08N150XXX97 Musta on lämpömaalattu SÄÄTÖPANTA 90 kulmamoduulin alapuolisen moduulin asentamiseen 114/250 59,- PM98BXXX /238 59,- PM98BXXX /290 59,- PM98BXXX /314 59,- PM98BXXX /370 59,- PM98BXXX37000 PEITEMANSETTI LUKOLLA Jälkiasennettava /erikoismitoitettava peitemansetti joka kääritään hormimoduulin päälle lisäkuorena, jolla viimeistelet mm. vajaaksi jääneet värit huonetilassa tai verhoat eristämättömän putken takkaliitoksessa ILMOITA HALUTTU KORKEUS JA VÄRI ,- PM09PXXX238ET ,- PM09PXXX250ET ,- PM09PXXX290ET ,- PM09PXXX314ET ,- PM09PXXX370ET Värikoodi kartasta 150/238 kokoiset kulma ja haarakappaleet saatavissa Helmikuu 2017 Tammikuun ajan tuotteet hinnoitellaan tarjouksen mukaan 150/265 koolla. 8

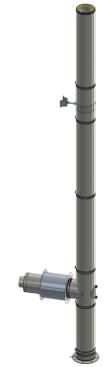

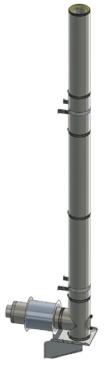

11 ERISTETYT HAARAMODUULIT MM PUHDISTUSLUUKKUMODUULI Moduulien väliin sijoitettava puhdistusluukullinen moduuli sisä ja ulkokäyttöön. Luukun suunta määritellään asennusvaiheessa oikeaan suuntaan. 114/ ,- UQ66C / ,- UQ66C / ,- UQ66C / ,- UQ66C / ,- UQ66C KIINNITYSJALUSTA ULKOKÄYTTÖÖN. Sisältää kondessierottajan. Kiinnitysruuvit hankittava erikseen. KYSY TARJOUS KOHTEESEESI 114/ ,- SU01B / ,- SU01B / ,- SU01B / ,- SU01B / ,- SU01B VAAKAMODUULIN PÄÄTEPAKETTI Jos moduuli lyhennetään vaakamoduulin osalta, tarvitaan moduulin päätekappale kytkentää varten. Sis. tuki/pohjalevyn ja säätöpannan. Muunto lisätään tarvittaessa erikseen 114/250 74,- AA98A250*XX 150/238 74,- AA98A238*XX 175/290 74,- AA98A290*XX 200/314 74,- AA98A314*XX 250/370 74,- AA98A370*XX SÄÄTÖMODUULI HAARAN KORKEUDENSÄÄTÖÖN Maksimi pituus 1210mm Minimipituus XXX Ei sisällä eristeitä. Lyhennetään asennusvaiheessa. 114/ ,- PM10BXXX / ,- PM10BXXX / ,- PM10BXXX / ,- PM10BXXX / ,- PM10BXXX37023 ALALIITOSMODUULI 560MM HUONEJALUSTALLA JA PUHDISTUSLUUKULLA Sisältää huonejalustan ja kantikkaan liitoskappaleen vakiomitoilla: Alaosa 60mm lattaiasta alareunaan Yläosa 310 lattiasta yläreunaan Leveys hormikoon mukaan Puhdistusluukku suoraan liitoksen takana. 150/ ,- UQ36S / ,- UQ36S / ,- UQ36S KIINNITYSJALUSTA SISÄTILAAN JA SEINÄJALUSTAAN Sisä (sellaisenaan) ja ulkokäyttöön (AA13S jalustaan) kiinnitettävä. 114/250 60,- SU01L /238 60,- SU01L /290 60,- SU01L /314 60,- SU01L /370 60,- SU01L HAARAMODUULI 540MM VÄLILIITOKSIIN ILMAN PUHDISTUSLUUKKUA -LISÄTTÄVÄ JALUSTA 360 puhdistusluukku myydään erikseen 114/ UQ06S114250RH 150/ ,- UQ06S150238RH 175/ ,- UQ06S175290RH 200/ ,- UQ06S200314RH ALALIITOSMODUULI 560MM ERIKOISMITOITETTU. Vaakaputken liitos räätälöihdään kohteen mukaisesti. Ilmoita mitat: Alaosan korkeus mm. lattiasta? Yläosan korkeus mm. lattiasta? Sisältää huonejalustan ja kantikkaan liitoskappaleen. Puhdistusluukku suoraan liitoksen takana. SEINÄJALUSTA SÄÄDETTÄVÄ Leveys 380mm Minimi mitta seinästä 180mm Maksimi mitta seinästä 440mm Kiinnitysruuvit hankittava erikseen ,- AA13SXXXXXX23 SEINÄJALUSTAN JATKO 500MM Jatkopala etäisyyden kasvattamiseen Edelleen jatkettavissa. Ohjearvo seinästä moduulin keskilinjaan mm 500mm 171,- AA13J500XXX23 SEINÄJALUSTAN JATKO 250MM Jatkopala etäisyyden kasvattamiseen. Edelleen jatkettavissa. Ohjearvo seinästä moduulin keskilinjaan mm 250mm 134,- AA13J250XXX23 Kysy tarjous UQ36S150238ET 9

12 IMURIT JA VEDONPARANTAJAT Tuoteryhmä 3 SAVUKAASUIMURI Sisältää sähkömoottorin savupellille, sadekannen ja suojan hormieristeille. 600m3/h, 10W, max 225 C 220mm 921,- SI-H22 (max 225 C) 270mm 921,- SI-H27 (max.225 C) 270mm 1976,- SI-V27 (max.200 C) SAVUKAASUIMURIN ALUSLEVY UNIQUE TERÄSHORMIIN Korvaa normaalin rikkisuojan. Ei pellitys-sarjaan soveltuva ,- SI-KA03 114mm 224,- SI-KA mm 224,- SI-KA mm 224,- SI-KA03150 SAVUKAASUIMURIN OHJAUS- SARJA Sisältää tyristorinsäätimen ja ohjauskeskuksen. Ei sisällä sähköjohtoa. Kiinnitetään aluslevyyn. Hinta 224,- SI-OS1 SAVUKAASUIMURIN ALUSLEVY TIILI JA HARKKOHORMILLE Soveltuu imurille H27. Kiinnityskiila-ankkureilla. H27 179,- SI-KA01 Pellitys-sarajan soveltuva ,- SI-KA04 114mm 224,- SI-KA mm 224,- SI-KA mm 224,- SI-KA04150 YLÖSPÄIN PUHALTAVA VEDONPARANTAJA SADEHATULLA Sedekansi avattava ja savua ohjaava. 150mm 810,- HX-GCK-150XX-XS 200mm 975,- HX-GCK-200XX-XS Säädin 80,- XXX YLÖSPÄIN PUHALTAVA VEDONPARANTAJA 150mm 660,- HX-GCK-150XX-XX 200mm 775,- HX-GCK-150XX-XX Säädin 80,- XXX SÄHKÖKÄYTTÖINEN VEDONPARANTAJA Sisältää tyristorinsäätimen. Ythteensopiva Unique rikkisuojan kanssa. 24V, sis. säädin ja muuntaja. 150mm 490,- HX-TUW-S150-XP SÄHKÖTÖN VEDONPARANTAJA TIILIHORMILLE SÄHKÖTÖN VEDONPARANTAJA TERÄSHORMILLE Sisältää aluslevyn tiilihormiin kiinnittämiseen. Ei sisällä kiinnitysruuveja Yhteensopiva Unique rikkisuojan kanssa. 150mm 250,- HX-TUW-V150-XK 200mm 250,- HX-TUW-V200-XK 250mm 300,- HX-TUW-V250-XK 300mm 350,- HX-TUW-V300-XK 150mm 200,- HX-TUW-V150-XP 200mm 250,- HX-TUW-V150-XP 10

13 MODUULIEN VAKIOVÄRIT (SIS. MODUULIHINTAAN) KIILTÄVÄ VALKOINEN RAL 9003 Pulverimaalattu sinkityn tai ruostumattoman pinnan päälle. Suositellaan kiiltävien laattapintaisten tulisiojen kanssa. MATTAVALKOINEN Pulverimaalattu sinkityn tai ruostumattoman pinnan päälle. Suositellaan rapattuun tai slammattuun pintaan. MATTAMUSTA Pulverimaalattu sinkityn tai ruostumattoman pinnan päälle. Suositellaan mm. kamiinoiden kanssa käytettäväksi. MATTA TUMMAHARMAA Tummempi mattaharmaa, joka soveltuu harmaaseen taittuvaan kamiinaväriin. Suositellaan mm. kamiinoiden kanssa käytettäväksi. MATTA VAALEA HARMAA Vaaleampi mattaharmaa Soveltuu RR23 väriseen vesikatteeseen, Contura ja vuolukivitakkaan. HARJATTU RST Ruostumaton teräspinta, jonka pinta on harjattu aavistuksen mattapintaiseksi. Käytetty usein mm. kodinkoneissa. Härmä Air koodi 10 Härmä Air koodi 90 Härmä Air koodi 96 Härmä Air koodi 95 Härmä Air koodi 15 Härmä Air koodi RH MODUULIEN ERIKOISVÄRIT (TARKISTA SAATAVUUS) KIVIKUVIOIDUT PINNOITTEET Erikoistekniikalla maalattu pinnoite, jossa uunitusvaiheessa kuvio siirtyy maalipinnan sisään. Useita erilaisia kuvioita PUUKUVIOIDUT PINNOITTEET Erikoistekniikalla maalattu pinnoite, jossa uunitusvaiheessa kuvio siirtyy maalipinnan sisään. Useita erilaisia kuvioita LÄMPÖMAALATTU MATTAMUSTA Korkean lämmönkeston omaava pulverimaali. Soveltuu eristämättömien putkien ja vesisäiliön maalaamiseen. MUU HALUTTU VÄRI Mikäli et löydä valikoimasta etsimääsi, voit esittää meille haluamasi väritoiveen ja selvitämme mahdollisen saatavuuden ja toimitusajan tapauskohtaisesti. Pyydä tarjous Varmista toimitusaika EV Pyydä tarjous Varmista toimitusaika EV Hinta 40,- 97 Varmista toimitusaika Pyydä tarjous Varmista toimitusaika EV MODUULIEN TERÄSPINNOITTEET (TARKISTA SAATAVUUS) HARJATTU KUPARI Kupari, jonka pinta on harjattu aavistuksen mattapintaiseksi. Varmista toimitusaika. SINKITTY Sinkitty on perus pohja pulverimaalatuille pinnoille. Yleensä tuote joka ei tule näkyviin, jätetään sinkityksi. KIILTOHEHKUTETTU TERÄS Ruostumaton teräspinta, jonka pinta on lähes peilikirkkaan heijastava. Erityisen herkka mm. sormanjäljille. Pyydä tarjous Varmista toimitusaika EV Sis. moduulihintaan 00 Pyydä tarjous Varmista toimitusaika KH VESIKATTOVÄRIT (AINOASTAAN PELLITYSSARJOIHIN) PUNAINEN RR29 Pural-pinnoite vesikattotuotteille TIILENPUNAINEN RR750 Pural-pinnoite vesikattotuotteille TUMMA HARMAA RR23 Pural-pinnoite vesikattotuotteille MUSTA RR33 Pural-pinnoite vesikattotuotteille Juuriosa mattamusta. RUSKEA RR32 Pural-pinnoite vesikattotuotteille Sis. peltisarjojen hintaan 29 Sis. peltisarjojen hintaa 750 Sis. peltisarjojen hintaa 23 Sis. peltisarjojen hintaa 96 Sis. peltisarjojen hintaa 32 11

14 RAHTI JA TOIMITUKSET 1. Ehtojen soveltuvuus Näitä ehtoja noudatetaan, ellei kirjallisesti ole toisin sovittu Tuoteryhmä 4 2. Hinnat, hinnoittelu ja voimassaolo Hinnat ovat arvonlisäverollisia (alv 24%) ovh. euro hintoja vapaasti tehtaalla. Myynti tapahtuu tulisijavalmistajien, rautakauppojen tai tukkuliikkeiden kautta toimituspäivän hinnoilla. Tarjoukset tehdään ostajan kirjallisen tarjouspyynnön pohjalta sarjatuotanto-osia käyttäen. Tarjouksenpyytäjä vastaa piirrustusten, tarjouspyynnön, sekä mittatietojen oikeellisuudesta. Tarjous on voimassa enintään 3 kuukautta. Arvonlisäveron noustessa tai soveltamistavan muuttuessa pidätämme oikeiden muuttaa myyntihintoja vastaavasti. Rahtitoimituksiin, postipaketteihin ja matkahuoltolähetyksiin lisäämme toimituskulut, joka sisältää rahdin ja pakkausmaksun. 3. Tilausvahvistus ja sopimus Ostajan tuotetilaus hyväksytään myyjän harkinnan mukaan. Myyjän mahdollinen hyväksyntä annetaan tilausvahvistuksella. Tuotteiden myyntiä ja/tai toimitusta koskeva tarjous, sitoumus tai sopimus on myyjää sitova vasta silloin, kun myyjä on lähettänyt vastaavan tilausvahvistuksen ostajalle. Jokainen myyjän hyväksymä tilaus muodostaa vastaavan tilausvahvistuksen ja näiden ehtojen kanssa yksilöidyn oikeudellisesti sitovan sopimuksen myyjän ja ostajan välillä, ja tämä sopimus on näissä ehdoissa tilausvahvistus. Jos sopimusasiakirjoissa on ristiriitoja, sovelletaan asiakirjoja seuraavassa järjestyksessä: 1. Nämä ehdot. 2. Tilausvahvistus. 3. Tilaus. Tilausvahvistus sitoo molempia osapuolia. 4. Tilausvahvistuksen tarkastus Ostajan on tilausvahvistuksen saatuaan välittömästi tarkistettava osaluettelo. Kun tilausvahvistus toimitetaan sähköpostilla, katsotaan tilausvahvistuksen tulleen hyväksytyksi seuraavaan päivään klo mennessä. Tilausvahvistuksen mukaisesti toimitetun lähetyksen mahdollisista virheistä vastaa tilaaja. 5. Valikoiman muutokset Pidätämme oikeuden tuotevalikoiman muutoksiin. 6. Toimitusaika Sovittu toimitusaika on erikseen Härmä Air Oy:n vahvistama toimitusviikko. Toimitukset lähtee viimeistän toimitusviikon perjantaina klo mennessä. Toimitusaika sitoo kumpaakin osapuolta. Toimitusajan muutoksista on ilmoitettava vähintään viikkoa ennen sovittua toimitusajankohtaa, toimitusaikamuutoksista veloitamme 50. Mikäli tilaaja laiminlyö ilmoitusvelvollisuutensa ja tavaran toimitus vaikeutuu, esim. purkauspaikalla olevan esteen vuoksi, on toimittaja oikeutettu velvoittamaan tilaajalta toimituksen estymisestä aiheutuvat ylimääräiset kustannukset. 7. Toimitustapa Mikäli tilausvahvistuksessa ei ole toisin mainittu, toimitetaan tuotteet ostajalle Ex Works toimitustapalausekkeen mukaisesti (Incoterms 2000). Tilausvahvistuksessa ilmoitettu toimitusaika ja -ajankohta ovat suuntaa antavia, eivätkä sido myyjää. Tuotteita koskeva vaaranvastuu siirtyy ostajalle toimitushetkellä. Myyjä ei ole velvollinen korvaamaan ostajalle toimituksen viivästymisestä aiheutuneita tappioita tai vahinkoja. Valmispiiput toimitetaan kuljetuskalustolla tilaajan osoittamaan kohteeseen rakennuspaikalla. Vastaanottajan on viitattava purkausalue siten, että kuorma on purettavissa perälautanosturilla. LAVARAHTI * PIENTOIMITUS / NOUTO ** POSTITOIMITUS *** RAHTIVAKUUTUS **** Normaali piippupaketin toimitusrahti asiakkaan kotiovelle suomen sisällä. Normaali pientoimitusrahti asiakkaan kotiovelle suomen sisällä tai noutopakkauksen pakkauskulut Postipakettitoimitus, mikäli tuote on yksittäinen osa, joka on postitse kuljetettavissa. Max koko 400x400x400 Lisätään kaikkiin rahteihin Yli 2m 102,- AA90BXXXXXXXX Alle 2m 35,- AA90AXXXXXXXX Posti 12,- AA99BXXXXXXX Vakuutus 13,- * Lavarahdilla tarkoitetaan toimitusta, joka mahtuu yhdelle lavalle. ** Pientoimituksella tarkoitetaan yksittäistä pakkausta, joka ei tarvitse lavaa alleen. *** Pienosilla tarkoitetaan: esim. peitelevyä, adapteita, liimamassoja tai ruuveja, jotka kulkevat postissa pienpakettina. **** Kaikki kuljetukset vakuutetaan ostajan lukuun kuljetusvahinkojen varalta. Edellytyksenä korvauksen saamiseksi on, että vahinko ilmoitetaan 7 vuorokouden kuluessa Härmä Air Oy:lle. Noudoissa vakuutuksesta huolehtii tilaaja. - Asiakas ja myyjä sitoutuu toimitus ja myyntiehtoihin. - Tuotteet vapaasti Härmä Air varastossa. - Toimitusaika vahvistetaan tilauskohtaisesti. 12

15 Tapaus A kaltevuus α 20 o Tapaus B kaltevuus α > 20 o Vesikaton harjalla on savupiipun pään ja Vesikaton harjalla on savupiipun katteen välinenpienin etäisyys piipun juuresta pään ja katteen välinen pienin mitattuna vähintään 0,8 m. Tavanomaisilla etäisyys piipun juuresta kattokaltevuuksilla lappeella olevansavupiipun mitattuna vähintään 0,8m korkeuteen lisätään 0,1 m jokaista lapemetriä (RakMK E3 (2007). Kun piipun harjanpuoleisen reunan kohden harjalta laskettuna (RakMK E3 (2007)). yläpään etäisyys harjasta on enintään 3,0m, yläpään Tavanomaisena kattokaltevuutena pidetään korkeusasema määräytyy suoran 1 mukaan. enintään 20 o :n kaltevuutta. Kaava: 0,8 h = 0,8 + (tan α - ) * x tai h = 0,8 + (sin α - * cos α) * L Kun piipun harjanpuoleisen reunan yläpään etäisyys harjasta on yli 3,0m, piipun yläpään etureunan vaakaetäisyys kattopinnasta tulee olla vähintään 3,0m suora 2 (h = 3,0 * tan α). 3 0,8 3 Tapaus C kaltevuus α 20 o Piipun yläpään pystysuora vähimmäisetäisyys kattopinnasta määritetään kummallakin lappeella (lappeella 1 = h 1 ja lappeella 2 = h 2 ) lappeen kaltevuudesta riippuen kuvasta A (α 20 o ) tai B (α > 20 o ). Tässä esimerkissä etäisyys on määritetty lappeella 1 kuvasta B (α > 20 o ). Tapaus D Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on enintään 3,0 m, piipun korkeus määräytyy suoran 1 mukaan (piippu 1). Kaava: h 1 + 0,8 + (tan α - 0,2) * X Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on yli 3,0 m, piipun korkeus määräytyy lappeen suuntaisen suoran 2 mukaan (piippu 2). Etäisyys palavatarvikkeisen rakennusosan ja piipun yläreunan välillä tulee kuitenkin olla vähintään 1,5 m (piippu 3). Tapaus E Piipun pituutta määritettäessä tulee ottaa huomioon tuloilman sisäänottoaukot ja tuuletusikkunat siten, ettei savupiipun yläreunan etäisyys niihin ole alle 8 m tai alle 5 m, jos korkeusero on vähintään 3 m. Tapaus F Eräitä erityistapauksia Seinän läpi vietävien piippujen yläpään korkeudet määritetään soveltaen kuvia A-E. Kattoikkunoiden läheisyydessä ei piippua saa sijoittaa kuvan raidoitetulle alueelle (C = 1, 0 m, D = 2,0 m). Yläpään vähimmäisetäisyys palatarvikkeisiin rakenneosiin on kuitenkin oltava kaikissa tapauksissa vähintään 1,5 m.
