ASENNUSOHJE AIR T600. As.ohje nro.2404/2015 ISv20d

Transkriptio

1 ASENNUSOHJE AIR T600 As.ohje nro.2404/2015 ISv20d 1

2 KIITOS KUN OLET VALINNUT HÄRMÄ AIR OY:N VALMISPIIPUN OLET TEHNYT TURVALLISEN JA VARMAN VALINNAN YLEISTÄ - Tarvitset luvan rakennusviranomaiselta ennen asentamista. - Tutustu piipun asennusohjeeseen huolellisesti ennen asennusta. - Tarkasta lähetteestä onko kaikki tarvittava lähetyksessä mukana ja onko piippupaketti ehjä eikä tuotteissa ole kolhuja tai muuta huomautettavaa. - Reklamoi välittömästi jos huomaat puutteita. - Ota yhteyttä epäröimättä meihin,jälleenmyyjään,alue-edustajaan tai valvovaan viranomaiseen jos jokin asia mietityttää ja tahdot siihen selvennystä. - Härmä Air Oy ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä, jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Esim. ylä-/välipohjaan tai seinän läpivientiin sijoittuvista moduulien liitoskohdista. Härmä Air Oy:n valmispiiput on valmistettu yleisesti pohjoisiin olosuhteisiin. - Varmista että tulisija ja hormi soveltuvat yhteen. - Noudata tulisijavalmistajan ohjeita. - Asenna piippu Härmä Air Oy:n ohjeita noudattaen ja säilytä asennusohje kohteen asiakirjoissa. - Aukaise piipun savupelti ennen kuin sytytät tulen tulisijaan. Tyyppikilpi: - Tyyppikilpi kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivän. - Tyyppikilpi on oltava aina samassa huonetilassa tulisijan kanssa. - Tyyppikilpeen tulee merkitä aina asennuspäivä ja asentajan tiedot mahdollisia takuuasioita varten. - Takuuehdot eivät täyty jos kilpeä ei ole täytetty asianmukaisesti. Asennusraportti/takuukortti lomake - Tuotteen mukana toimitetaan asennusraportti/takuukortti-lomake ja palautuskuori valmistajan osoitetietoineen.takuuehtojen täyttymisen yhtenä ehtona on että lomake tulee täyttää asianmukaisesti ja toimittaa valmistajalle sekä muille lomakkeessa ilmoitetuille tahoille. Takuu -Piipun varsinaisilla putkielementeillä on 8-vuoden materiaalitakuu. TÄRKEÄÄ TIETOA LUMIESTEISTÄ: - Asiakkaan on huolehdittava kohteen vesikaton läpiviennin riittävistä lumiesteistä. - Valmistaja ei toimita lumiesteitä eikä siten ota vastuuta niiden asentamatta jättämisestä. Nuohous - Nuohous voidaan suorittaa normaalisti - Normaali nuohous on suoritettava määräysten mukaisin väliajoin - Nuohouksessa käytettävä muoviharjaa - Savupelti on avattava täysin auki nuohouksen aikana HELP DESK : avoinna arkisin klo Kotisivu: Sähköposti: info@harmaair.com 2

3 Sivu SISÄLLYSLUETTELO 1. Etusivu AIR T600 asennusohje 2. Alkusanat / Yleistä 3. Sisällysluettelo 4. Tuotannon sisäisen laadunvalvonnan vaatimustenmukaisuustodistus 0406-CPR LIITE TODISTUKSEEN 0406-CPR Tuotekortti AIR 7. Tuotteen tunnus ja CE-merkintä 8. AIR T600 rakenteen leikkauskuva 9. Piipun mitoitus 10. Tuoteinfo ja asennustapa 11. Tulisijan päältälähtevät variaatiot 12. Piipun asentaminen 13. Moduulien asentaminen ja ylä-/välipohjan lämmöneristeiden läpivienti ja lisäeristäminen 14. Läpivientieristeen asentaminen KUVAT Läpivientieristeen asentaminen KUVAT Läpivientieristeen asennus ERISTETTY YLÄPOHJA-SUORA KATTO 17. Läpivientieristeen asennus ERISTETTY YLÄPOHJA-VINO KATTO 18. PP35D-Ylä-/välipohjan läpivientipaketin asennus vaihe 1/10 6/ PP35D-Ylä-/välipohjan läpivientipaketin asennusvaihe 7/10 8/ PP35D-Ylä-/välipohjan läpivientipaketin asennusvaihe 9/10 10/ Tuennat 22. Moduulin lyhentäminen 23. Vesikaton kumitiiviste-/pellityssarjat 24. Yhteystiedot 3

4 4

5 5

6 Tuotekortti 1/2015 6

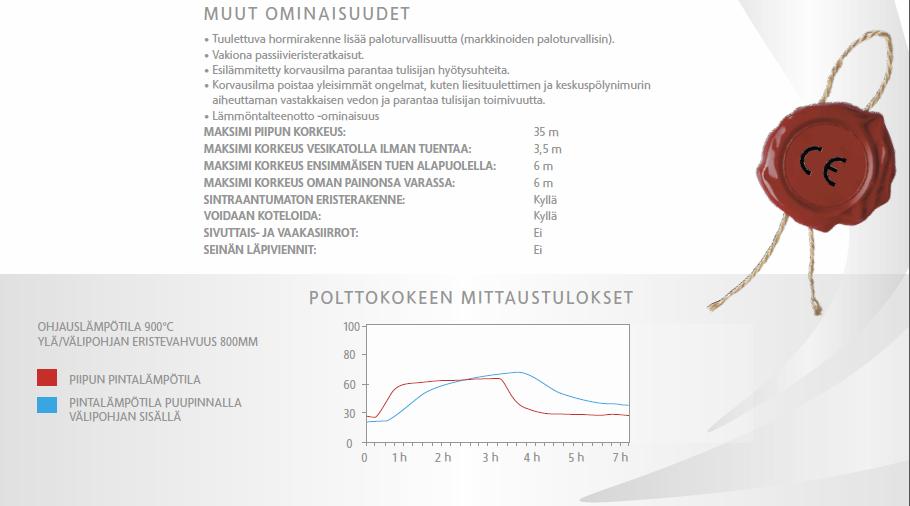

7 TUOTTEEN TUNNUS JA CE-MERKINTÄ Metallinen 0.1 järjestelmäsavupiippu EN T600 N1 D/W Vm-L50060 G26* *Suojaetäisyys Tuotekuvaus Standardin numero Lämpötilaluokka Paineluokka N:Alipaine/P:Ylipaine/H:Korkeapaine Kondenssinkestävyys W:Märät tai D:Kuivat käyttöolosuhteet Korroosionkestävyys Sisäputken valmistusmateriaali ja paksuus Nokipalon kestävyys G:Kyllä / O:Ei etäisyys palaviin materiaaleihin (mm): 26mm * *Suojaetäisyys 26mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa 26mm palavaan materiaaliin max 800mm:n ylä-/välipohjissa kts.valmistajan asennusohje 0416 Härmä Air Oy, Köykkärintie 418, VOLTTI CPR EN :2009 Metallinen järjestelmäsavupiippu: AIR T600 Moniseinämäinen ilmajäähdytteinen järjestelmäsavupiippu Alipaineinen paineluokka T600-N1-D/W-Vm-L50060-G26 Noudatettava valmistajan asennusohjetta Puristuslujuus Enimmäiskuorma 35m suoria savupiippukappaleita ja liitoskappaleita Virtausvastus Epätasaisuuden keskiarvo 0,1mm Lämmöneristävyys 0,96m²K/W (laskennallinen arvo) Lämpöshokin kestävyys Kyllä Taivutuslujuus -Vetolujuus : 6m -Ei pystysuorat asennukset: - -Vapaa korkeus tuulikuormalle: Tuulikuorman rasittamat osat,suorat savupiippukappaleet ja liitoskappaleet,vapaa korkeus tuulikuormalle: tuenta 3,5m välein. -Huonetilassa: 6m välein. -Ulkoseinällä:6m ylimmän tuen alapuolella ja 3,5m ylimmän tuen yläpuolella. Jäädytys-sulatuskestävyys Kyllä HA Suoritustasoilmoitus - DoP -TÄRKEÄÄ! HUOMIOITAVA RAKENNUSMÄÄRÄYKSET/VIRANOMAISHYVÄKSYNNÄT- 7

8 8

9 9 Sivun kuvat julkaistu RIL:in luvalla

10 TUOTEINFO JA ASENNUSTAPA 05. Suoramoduuli pitkä - Moduulit kiinnitetään kiinnityspannalla. Moduulien sisäputket asennetaan aina koiraspää alaspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivistemassalla liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. Ulkokuoret asennetaan vastaavasti koiraspää ylöspäin. Jos vesikatolle tulee jatkoskohtia, suosittelemme että moduulien ulkokuorien liitos-saumat tiivistetään umpeen tiivisteaineella,jolloin vesi ei pääse valumaan missään olosuhteissa eristeisiin. Nosta moduulien ulkokuorta hieman ja aseta pienet tikut kannattelemaan piippua tiivistyksen ajaksi.tiivistä piipun saumauskohta kauttaaltaan ja poista tikut.viimeistele vielä tiivistys, laske moduuli paikoilleen ja kiinnitä panta.huom! Tiivistyksen jälkeen piipusta tulee myös tukevampi. 02. Suoramoduuli lyhyt - Pituudesta riippuen toimituksessa voi olla myös lyhyempiä moduuleja. Moduulien sisäputket asennetaan aina koiraspää alaspäin. Sisäputkien liitoskohdat tiivistetään palomassalla liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana.moduulien ulkokuoret asennetaan päinvastaisesti koiraspää ylöspäin.09. Kiinnityspanta - Kiinnityspannalla lukitaan moduulit toisiinsa. Kiinnityspanta toimitetaan suoramoduulin mukana. 85H. Höyrysulun tiivistekumi: Tiivistekumimatolla estetään kylmän ilman valumisen piippua pitkin alas ja vastaavasti lämpöä nousemasta ylös, joka saattaa aiheuttaa kondensiota. Venytä höyrysulun tiivistekumi lisäeristyksen alumiinipinnan päälle asennusohjeessa olevan kuvan mukaisesti ja kiinnitä asentamasi tiivisteen helmat kiinnitysteipillä muoviin. 85A.Aluskatteen tiivistekumi:venytä tiiviste piipun päälle tai eristetyssä yläpohjassa lisäeristyksen alumiinin päälle (katso ohjekuva). Kiinnitä helmat aluskatteeseen mukana tulevalla kiinnitysteipillä. Pyri minimoimaan vuotokohtia. HUOM! Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Huomioi suojaetäisyydet. 35. Lisäeriste Turvalliseen läpivientiin suunniteltu eristys. Eristys tulee asentaa ohjekuvan mukaisesti. Höyrysulun tiiviste asennetaan yläpohjassa läpivientieristyksen alumiinipinnan päälle niin että siihen jää kaulusta ja kiinnitetään helmat kiinnitysteipillä muoviin.katso ohjekuva asentamisesta! Peitelevy peittää läpimenon. Jos kysymyksessä on kaksi kerroksinen asunto, eristys tulee myös lattian läpi.lattian läpimeno peitetään peitelevyllä. HUOM! Eristämiseen on aina käytettävä piipun omia lisäeristeitä. Tuote ei täytä määräyksiä,jos eristämiseen on käytetty jotain muuta ratkaisua. Lisäeristyksen alapuoliset päät tiivistetään silikonilla ennen peitelevyn asentamista. 25. Peitelevy - Piipun läpimenoreiän siistimiseen tarkoitettu peitelevy. Levy kiinnitetään kattoon mukana toimitetuilla ruuveilla. Mukana oleva peitelevy on tarkoitettu 0-34 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto valikoimistamme löytyy eri kattokaltevuuksille soveltuvia peitelevyjä. 50.Virtausyksikkö. Ilmakierron sulkemiseen ja avaamiseen tarkoitettu osa,jossa integroituna vetopelti. Sisäputken liitoskohtia ei massata. 10

11 TULISIJAN PÄÄLTÄLÄHDÖN VARIAATIOT Aloituskomponenttien sisäputken päät ovat naaras/naaras. Älä palomassaa näitä liitoskohtia, voit halutessasi lisätä esim.kiukaaseen vesisäiliön eristämättömän liitosputken sijaan ja vaihtaminen sujuu ongelmitta. TAKAN/KAMIINAN PÄÄLTÄ LÄHTÖ VIRTAUSYKSIKKÖ VETOPELLILLÄ KIUKAAN PÄÄLTÄ LÄHTÖ ERISTÄMÄTÖN LIITOSPUTKI + VIRTAUSYKSIKKÖ VETOPELLILLÄ VESIKIERTOINEN LIITOSPUTKI + VIRTAUSYKSIKKÖ VETOPELLILLÄ ALOITUSKOMPONENTTIEN YKSILÖLLISET ASENNUSOHJEET TOIMITETAAN TUOTTEEN MUKANA. HÖYRYMODUULI + VIRTAUSYKSIKKÖ VETOPELLILLÄ VESISÄILIÖ + VIRTAUSYKSIKKÖ VETOPELLILLÄ VESIKIERTOINEN MODUULI + VIRTAUSYKSIKKÖ VETOPELLILLÄ 11

12 PIIPUN ASENTAMINEN Tutustu huolellisesti asennusohjeeseen ennen kuin aloitat piipun asentamisen. Leikkaa alakattoon n.60mm isompi reikä kuin piipun halkaisija on, näin saat myöhemmin tuotua ylä-/välipohjan lisäeristyksen helposti rakenteiden läpi huonetilan puolelle (eristyksen paksuus 26mm). Voit kohdistaa esimerkiksi luotilangan avulla tulisijan lähdön keskeltä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin voidaan myös asentaa muuntoadapteri jos piippu ja lähtö ovat eri kokoiset. Toimitamme muunnot asiakkaan ilmoittaman lähdön halkaisijan mukaan. Muunnon lyhentäminen tapahtuu asennuspaikalla. Virtausyksikkö K240mm. Suosittelemme ettei liitoskohtia tiivistetä, mahdollisuus vaihtaa lähtökappale (aloituskomponentit kts.sivu 11) myöhemmin. Mikäli virtausyksikössä ei ole vielä tyyppikyltti kiinni, kiinnitä se tässä vaiheessa ja täytä tiedot. Takuuehdot eivät täyty jos kylttiä ei ole tai se on puutteellisesti täytetty. Peitelevy kattoon. Peitelevy kiinnitetään kattoon ruuvein. Vakiotoimituksissa oleva kaksiosainen peitelevy soveltuu 0-34 kattokaltevuuksiin. 12

13 MODUULIEN ASENTAMINEN Tiivistä sisäputkiliitokset (koiras-naaras) valmistajan toimittamalla palonkestävällä tiivistemassalla, näin saat sisäputkikokonaisuudesta tukevamman, sisäputket elävät lämpötilavaihteluissa. Varmista että sisäputket menevät pohjaan ja eristeet vastaavat toisiaan. Varmista ettei liitoksiin jää irtonaista eristevillaa pursuamaan yli, sisäputken pinta on oltava siisti. PALOTURVALLISUUS: Ilmavirtaukselle tulee huolehtia myös esteetön kierto,joten kanavaa ei saa tukkia ja ylimääräiset roskat on poistettava kanavasta. Huom. Suoramoduulin sisäputkien asennussuunta on naaraspää ylöspäin ja suoramoduulin ulkokuoret päinvastaisesti koiraspää ylöspäin. Moduulit kiinnitetään kiinnityspannalla ja kiristetään pantaliitos ruuvein. Muista kääntää piipun pystysauma seinäänpäin. Tarkista piipun suoruus vatupassilla. YLÄ-/VÄLIPOHJAN LÄMMÖNERISTEIDEN LÄPIVIENTI JA LISÄERISTÄMINEN (toimituspaketti PP35D26) Asenna seuraavaksi ylä-/välipohjan läpiviennin alumiinipintainen lisäeristys asennusohjeen mukaisesti. Katso asentamisen ohjeistuskuvat sivuilta YLEISTÄ HUOMIOITAVAA - Ennen hormin läpivientiä huomioi läpivietävän lämmöneristeen valmistajan määräykset. - Huomioi esteetön hormin läpimeno suojaetäisyyksineen. - Toimituspaketti sisältää asentamista helpottavan tukiholkin (tukiholkki ei kuulu asennuskokoonpanoon) - Höyrysulun tiiviste voidaan asennuskuvasta poiketen asentaa ensin höyrysulkuun valmiiksi ennen kuin lisäeristys asennetaan yläkautta tiivistetyn höyrysulun läpi. - Ylä-/välipohjassa saa käyttää ainoastaan valmistajan piipputyyppiin suunniteltuja alumiinipintaisia lisäeristeitä. - Rakenteiden läpi asennettavan lisäeristyksen alapuolinen pää voidaan tiivistää silikonilla ennen lämmöneristeiden läpiasennusta,ei pakollista. - Huomioi jo asentamasi peitelevy katossa lisäeristyksen asentamisen yhteydessä. - Ohjeiden mukaan asentaminen on paloturvallisuutta - Tarkista piipun suoruus väliajoin vatupassilla. Jos kyseessä on kaksikerroksinen asunto, varmista että välipohjan lisäeristys tulee myös lattipinnan läpi jolloin asennuksesta tulee paloturvallinen. Peitä läpimeno lattiassa peitelevyllä. 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 TUENNAT HUONETILA Piipun tuenta ja kannattelu huonetiloissa Moduuleista voidaan rakentaa 35m pituinen savupiippukokonaisuus ja se tulee tukea 6m välein.valikoimastamme löytyy erilaisia tuentaratkaisuja (lisävarusteita). Tuenta ylä-/välipohjaan SUOSITUS Piipun kannattelu Piippu voidaan asentaa roikkumaan oman painonsa varaan. Tuennan alapuolella voi olla maksimissaan 6m piippuelementtejä huonetiloissa. Piippu voidaan kannatella joko kattorakenteista ylä-välipohjasta tai vesikatolta, jolloin läpivientisarjaa käytettäessä tuenta jätetään läpivientisarjan alle piiloon. SUOSITTELEMME PIIPUN KANNATTELUA JOKAISESSA ASENNUSKOHTEESSA. PM59B Kannatuspanta ripustusnauhoin TUULIKUORMAN RASITTAMAT OSAT JA NIIDEN TUENTA Tuenta seinään Ulkoasennuksissa ensimmäinen tuenta tehdään viimeistään 6m kohdalle, jonka jälkeen piippu tuetaan 3.5m välein. Tuenta vesikatolla Vesikatolla piippu tulee tukea 3,5m välein joko seinään tuentapannalla tai haaratukea vähintään kolmesta suunnasta. Valikoimassamme on harustuentapantoja, joihin kiinnitetään esim. vaijerit, jotka kiinnitetään tukeviin rakenteisiin. PM44B Leveä tuentapanta PM44L Seinäkiinnitysjalka leveälle tuentapannalle PM16B Haruslenkkipanta 21

22 22
