ThermiSol Platina Pi-Ka Asennusohje

Koko: px
Aloita esitys sivulta:

Download "ThermiSol Platina Pi-Ka Asennusohje"

Transkriptio

1 Platina Pi-Ka ThermiSol Platina Pi-Ka essa kerrotaan ThermiSol Platina Kattoelementin käsittelyyn, kiinnitykseen ja työstämiseen liittyviä ohjeita.

2 Platina Pi-Ka 2 1. Elementin käsittely Elementtikuorman vastaanotto Elementin nosto Kiinnitys Kiinnitys tukipisteillä Elementtien välinen sauma Elementin työstäminen Läpiviennit Hormit Vesikatteen asennus... 9

3 Platina Pi-Ka 3 1. Elementin käsittely 1.1 Elementtikuorman vastaanotto Elementtikuorman saapuessa työmaalle kuvan 1 mukaisesti pakattuina ne on syytä tarkastaa mahdollisten kuljetuksessa syntyneiden vaurioiden varalta. Herkästi vaurioituvia kohtia elementissä ovat etenkin eristetyn osan ylittävät pintajäykisteet. Tämän ja kuljetusteknisten syiden takia päätyelementtien päätyräystäspuut eivät ole elementeissä kiinni. Ne toimitetaan halutun mittaisina elementtikuorman mukana ja ne kannattaa kiinnittää maassa ennen talon päätyihin tulevien elementtien nostamista. Kuva 1 Elementtikuorma auton lavalla Elementit asennetaan pääsääntöisesti suoraan auton lavalta, sillä ne pakataan tehtaalla asentamisen mukaiseen järjestykseen. Jos asennusta ei voida tehdä suoraan auton lavalta, voidaan elementit nostaa lavalta tasaiselle alustalle siten, että elementit ovat tuettuja vähintään kolmesta kohdasta. Väliaikaisessa säilytyksessä elementit tulee suojata sateelta ja suoralta auringon valolta ennen asennusta. 1.2 Elementin nosto

4 Platina Pi-Ka 4 Elementti nostetaan pintajäykisteisiin poratuista rei istä. Nostamiseen voidaan käyttää siihen tarkoitettuja nostokappaleita tai reikien läpi pujotettuja liinoja. Nostopisteiden reikiä voidaan myöhemmin käyttää turvalaitteiden kiinnityspisteinä asennustöiden aikana. Elementtien nostaminen tulee tapahtua aina neljästä nostopisteestä kuvan 2 mukaisesti, sekä tarvittaessa käyttää köyttä ohjaamassa elementin kulkua ilmassa tuulisella säällä. Kuva 2 Elementin nosto Ensimmäisten elementtien kohdalla nostokulma tulee sovittaa kattokaltevuuden mukaiseksi, mikä helpottaa asennustyötä katolla merkittävästi. Noston alkuvaiheessa elementin painon kohdistuessa vain yläpään nostopisteisiin, tulee nosto aloittaa rauhallisesti, jotta jäykisteeseen ei kohdistu suurta repivää voimaa. Elementin alkaessa

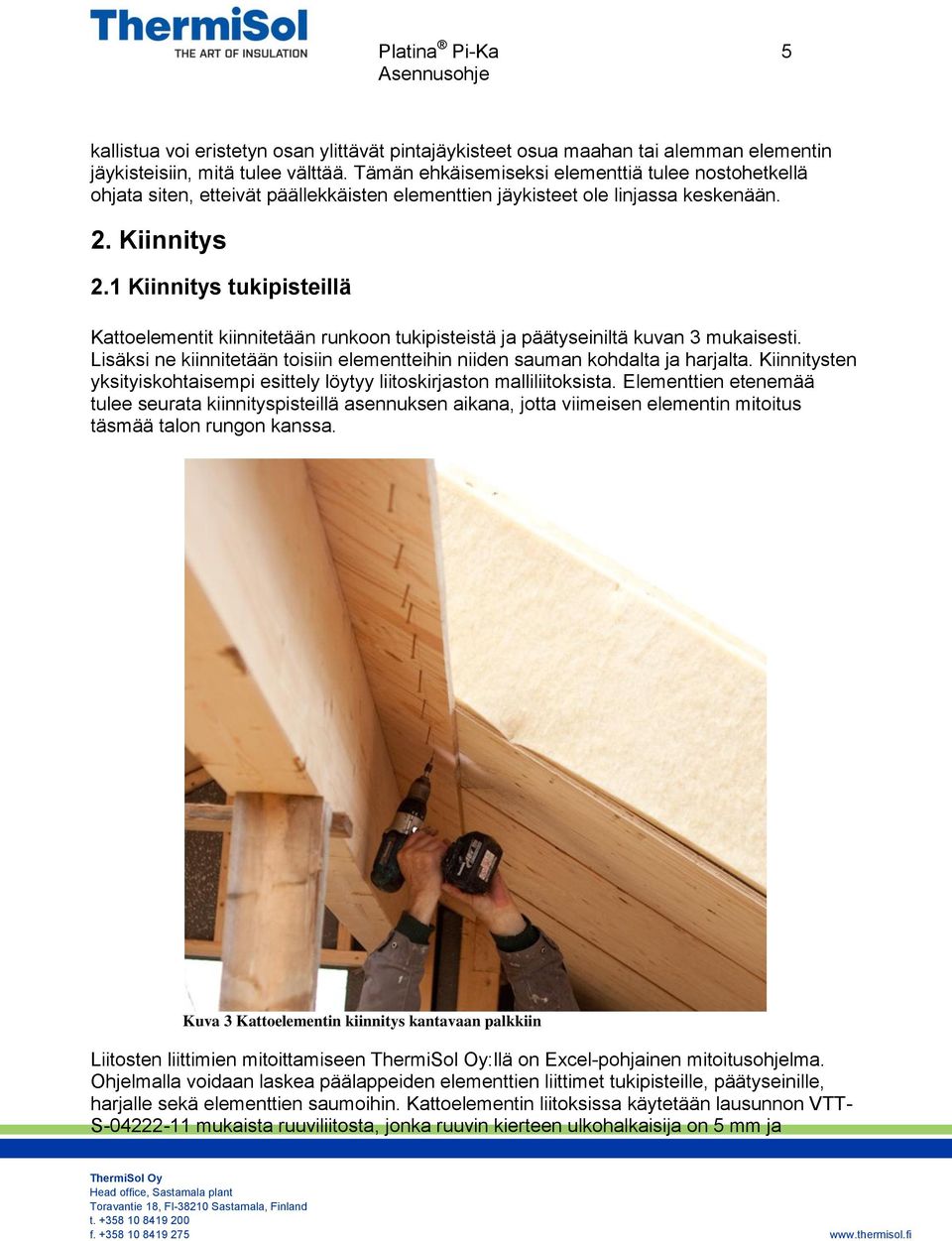

5 Platina Pi-Ka 5 kallistua voi eristetyn osan ylittävät pintajäykisteet osua maahan tai alemman elementin jäykisteisiin, mitä tulee välttää. Tämän ehkäisemiseksi elementtiä tulee nostohetkellä ohjata siten, etteivät päällekkäisten elementtien jäykisteet ole linjassa keskenään. 2. Kiinnitys 2.1 Kiinnitys tukipisteillä Kattoelementit kiinnitetään runkoon tukipisteistä ja päätyseiniltä kuvan 3 mukaisesti. Lisäksi ne kiinnitetään toisiin elementteihin niiden sauman kohdalta ja harjalta. Kiinnitysten yksityiskohtaisempi esittely löytyy liitoskirjaston malliliitoksista. Elementtien etenemää tulee seurata kiinnityspisteillä asennuksen aikana, jotta viimeisen elementin mitoitus täsmää talon rungon kanssa. Kuva 3 Kattoelementin kiinnitys kantavaan palkkiin Liitosten liittimien mitoittamiseen :llä on Excel-pohjainen mitoitusohjelma. Ohjelmalla voidaan laskea päälappeiden elementtien liittimet tukipisteille, päätyseinille, harjalle sekä elementtien saumoihin. Kattoelementin liitoksissa käytetään lausunnon VTT- S mukaista ruuviliitosta, jonka ruuvin kierteen ulkohalkaisija on 5 mm ja

6 Platina Pi-Ka 6 sydänmitta 3,5 mm. Ruuvin kierteettömän osuuden pituuden tulee olla kiinnityspisteillä käytetyn kertopuu- tai vanerilevyn paksuuden mukainen. Käytettäessä 15 mm levyä kiinnityspisteillä tulee ruuvin kierteettömän osuuden pituuden olla 15 mm. 2.2 Elementtien välinen sauma Sauman päälle liimataan kuvassa 4 esitelty saumateippi, joka estää sadeveden pääsyn saumaan rakennusaikana ja tiivistää sen yhdessä Kerto-Kate listan kanssa. Toimitukseen sisältyvä seinältä harjalle ulottuva Kerto-Kate lista ruuvataan saumateipin päälle. Asennuksen etenemistä tulee tarkkailla kiinnityspisteillä. Elementin laskennallinen etenemä 1200 mm leveällä vakioelementillä on 1220 mm. Etenemän seuraamisen helpottamiseksi voi kiinnityspisteeseen merkitä kunkin elementin paikan 20 mm saumavaran huomioiden. Joustava saumaeriste mahdollistaa elementin asentamisen hieman kiilaavasti toiseen elementtiin nähden, jos esimerkiksi yläpohjan mittavirhe tätä vaatii. Kuva 4 Saumateippi estää kosteuden pääsyn elementtien saumaan rakennusaikana Kuvassa 5 näkyvä lista suojaa saumaa ja kiinnittää elementit toisiinsa siten, että lappeesta tulee yhtenäinen jäykkä levy. Elementtien alapintaan liimataan myös tiivistenauha, joka varmistaa alapuolelta elementtien sauman tiiveyden.

7 Platina Pi-Ka 7 Kuva 5 Saumalista ruuvataan molempiin elementteihin Yläpohjan sisäpuolelle elementtien alapintaan tuleva koolaus tehdään jälkikäteen työmaalla mekaanisilla kiinnikkeillä. Sen lujittavaa vaikutusta ei huomioida elementin rakenteellisessa tarkastelussa ja se voidaan asentaa elementtien pituus- tai poikkisuuntaan. Pituussuuntaan asennettaessa elementtien saumaan asennetaan yksi koolauspuu, siten että se voidaan kiinnittää molempiin elementteihin sauman yli. Sisäverhoilun alle koolauksen väliin jäävää 48 mm tilaa voidaan hyödyntää sähkövedoissa sekä elementin kiinnityksessä runkoon. Yläpohjan höyrynsulku voidaan asentaa suoraan elementtien sisäpintaan tai vaihtoehtoisesti tiivistää elementtien välinen sauma sisäpuolelta huolellisesti. Yläpohjaan tulevat painavammat ripustukset (<50kg) tehdään pääsääntöisesti elementin alapintaan asennettavaan koolauspuuhun. Ripustusta tehdessä tulee huomioida yleiset ohjeet Kertotuotteiden ruuviliitoksista, sekä pistekuorman vaikutuksesta rakenteeseen. Ruuville, jonka kierteen ulkohalkaisija on 5 mm ja sydänmitta 3,5 mm, voidaan laskea 800N lujuus kohtisuoraa vetoa vastaan. 3. Elementin työstäminen ThermiSol Platina kattoelementin materiaaleista johtuen sen työstäminen työmaalla on helppoa. Elementin ytimen muodostavan Platina-eristeen työstäminen onnistuu leikkaamalla ja elementin pinnoilla olevia puukomponentteja voidaan työstää tavallisilla puuntyöstöön soveltuvilla työkaluilla. Elementteihin tehdään tehtaalla mittakuvien mukaisesti kattokulman ja seinärakenteen paksuuden vaatimat viisteet. Talon harjan pituuden mukainen sovite-elementti kuuluu myös elementtitoimitukseen, joten normaalissa tapauksessa elementteihin ei tarvitse työmaalla tehdä muita työstöjä kuin läpivientien kohdalle. Erkkereiden yms. poikkeavien

8 Platina Pi-Ka 8 muotojen kohdalla rakennesuunnittelu määrää niiden toteutustavan ja siten elementtien työstötarpeen. 3.1 Läpiviennit Yläpohjan läpäisevät isommat aukot esimerkiksi kattoikkunat, tulee aina huomioida jo suunnitteluvaiheessa riittävän tuennan varmistamiseksi. Rakennesuunnittelijan tulee tarkastella nämä tapauskohtaisesti ja epäselvässä tapauksessa kääntyä :n puoleen. Pienemmät läpiviennit, joihin ei liity korkean lämpötilan riskiä, kuten ilmastointihormit ja viemärin tuuletusputket, voidaan tehdä elementteihin ilman erillistä suunnitelmaa seuraavasti. Läpiviennin halkaisija on alle 225 mm eikä sen vaatima aukko katkaise pintajäykisteitä. Muissa tapauksissa rakennesuunnittelijan tulee tarkastella läpiviennin sijoitusta. 3.2 Hormit Korkeille lämpötiloille altistuvat läpiviennit kuten savupiiput, hormit ja liesituulettimen poistokanava tulee suunnitella ja toteuttaa erityisen huolellisesti. Kuvassa 6 esitellään periaatekuva muuratun hormin eristämisestä ja läpiviennin tiivistämisestä. Kuva 6 Periaatekuva muuratun hormin eristämisestä elementistä palovillalla

9 Platina Pi-Ka 9 Kevytrakenteisten teräshormien osalta läpivienti tulee suunnitella ja toteuttaa periaatekuvan 7, sekä hormin valmistajan ohjeiden mukaisesti. Teräshormin ulkopinnan eristämiseen elementin ytimestä tulee käyttää keraamista villaa, jonka lämmönkesto on yli 1000 ºC. Kuva 7 Periaatekuva teräshormin läpiviennistä 4. Vesikatteen asennus Elementtien kiinnityksen, saumojen teippauksen ja listoittamisen, sekä harjan tiivistämisen jälkeen talon muut rakenteet ovat säältä suojassa. Rakennuksen lämmittäminen voidaan siis aloittaa jo asennuspäivänä. Elementti voidaan altistaa väliaikaisesti sään rasituksille, eikä yläpohjaa tarvitse peittää ennen varsinaisen vesikatteen asentamista. Vesikate tulee kuitenkin asentaa mahdollisimman nopeasti elementtien asentamisen jälkeen, eikä elementtejä tule tarpeettomasti altistaa sään rasituksille.

10 Platina Pi-Ka 10 Yläpuolen yhtenäiseen pintalevyyn liimattuihin jäykisteisiin kiinnitetään varsinaisen vesikatteen vaatimat ruodelaudat. Käytettäessä huopakatetta jäykisteisiin kiinnitetään yhtenäisen pinnan muodostava laudoitus tai levytys. Vesikatteisiin liittyvät tarkemmat rakennekuvat löytyvät detaljikirjastosta, sekä vesikatteen valmistajan ohjeista.
