1 Päivitetty 11/2011 Tekniset tiedot -Paloluokka T600 -Suojaetäisyys eristetystä moduulista 26mm piipun ollessa näkyvissä tuulettuvassa tilassa -Suojaetäisyys eristetystä moduulista 26mm alle 400mm ylä/välipohjassa -Suojaetäisyys eristetystä moduulista 40mm yli 400mm ylä/välipohjassa -Suojaetäisyys eristetystä moduulista 40mm vaakasuuntaisissa läpivienneissä -Sisäputki jaloterästä -Ulkokuori kuumasinkittyä terästä joka tarvittaessa pintakäsitelty,vaihtoehtoisesti ruostumaton teräs -Monikerros eristerakenne -Nokipalonkestävä -Max piipun pituus 35m -Max pituus vesikatolla ilman tuentaa 3,5m -Max pituus ensimmäisen tuen alapuolella 6m -Piipun voi asentaa 6m roikkumaan oman painonsa varaan -Voidaan asentaa tuulettuvaan koteloon (koteloinnissa on huomioitava suojaetäisyydet ja rakennusmääräykset) -Paino noin 13kg/metri Tekniset tiedot

2

3

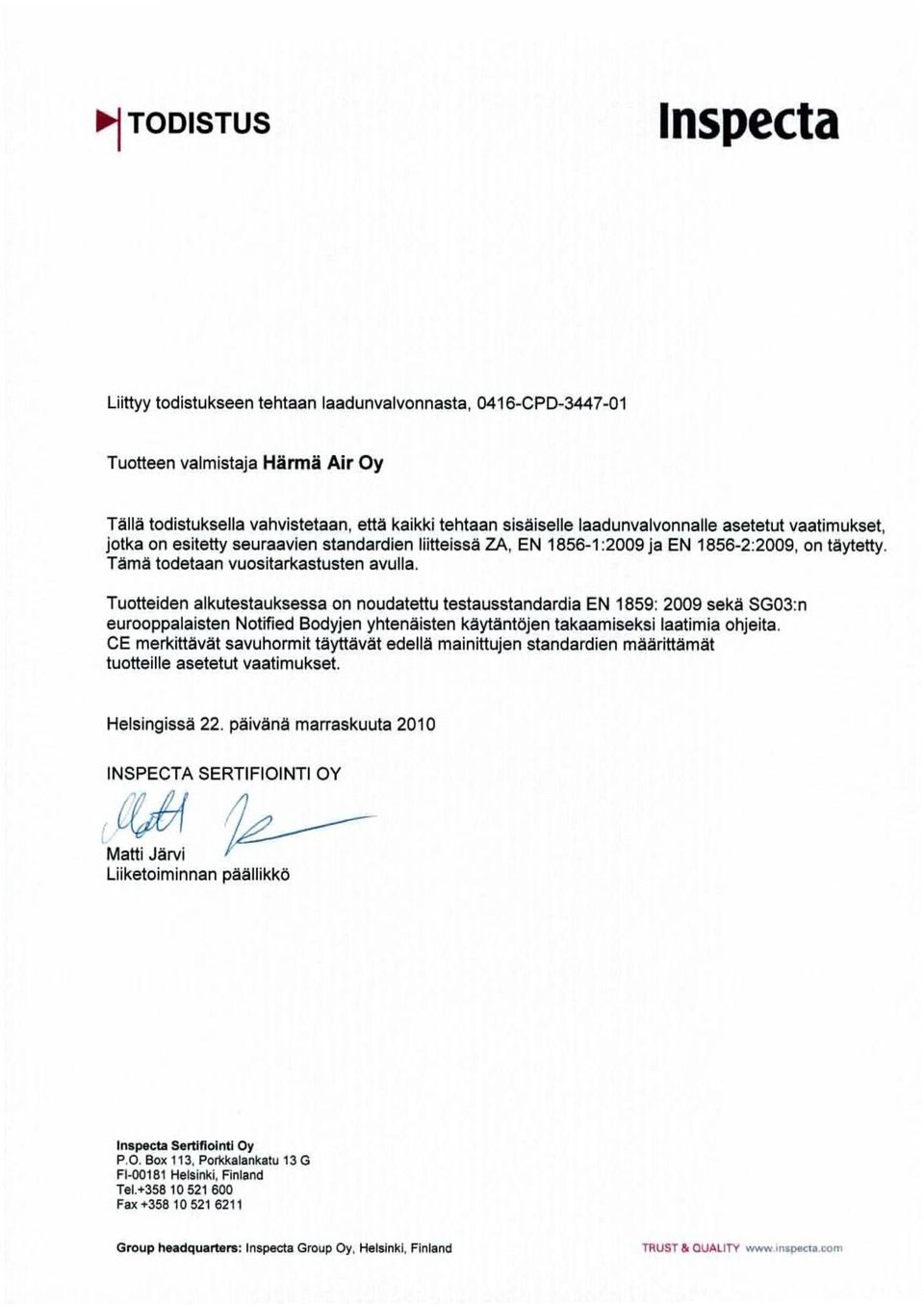

4 EU-vaatimustenmukaisuusvakuutus Valmistaja Yritys Härmä Air Oy Osoite Köykkärintie Voltti Valmistuspaikka Alahärmä Tuotekuvaus Tuotetyyppi Tuotemerkki Tyyppi Sisäputki Ulkokuori Käyttö Käyttöluokka Suojaetäisyys Valmispiippu Unique T600 Monikerros, keraamisella eristeellä, heijastavalla kalvolla ja kivivillaeristeellä vuorattu moduulisavupiippu. Jaloterästä 0,5-1,5mm Kuumasinkitty teräs 0,6mm-0,7mm,joka tarvittaessa pintakäsitellään tai vaihtoehtoisesti ruostumaton teräs 0,5mm 0,7mm Puu, hiili, turve, pelletti, kaasu, kevytöljy... T600 (+600asteen savukaasulämpötila) 26mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa 26mm palavaan materiaaliin alle 400mm ylä/välipohjissa (2 x 13mm x H500mm) 40mm palavaan materiaaliin yli 400mm ylä/välipohjissa (26mm+13mm x H700mm) 40mm palavaan materiaaliin vaakasuuntaisissa läpivienneissä (26mm+13mmxW500mm) Tehtaan sisäisen laadunvalvonnan vaatimukset täytetty standardein EN :2009 ja EN :2009 Tuotteen alkutestauksessa noudatettu testausstandardia EN 1859:2009 sekä SG03:n eurooppalaisten Notified Bodyjen yhtenäisten käytäntöjen takaamiseksi laadittuja ohjeita. CE merkittävät savuhormit täyttävät edellä mainittujen standardien määrittämät tuotteille asetetut vaatimukset Tyyppimerkintä alle 400mm ylä/välipohja Tyyppimerkintä yli 400mm ylä/välipohja T450-N1-D/W-Vm-L50( )-G26 T450-N1-D/W-Vm-L20( )-G26 T450-N1-D/W-Vm-L50( )-G40 T450-N1-D/W-Vm-L20( )-G40 Laadunvarmistusnumero 0416-CPD Sertifiointipäätös

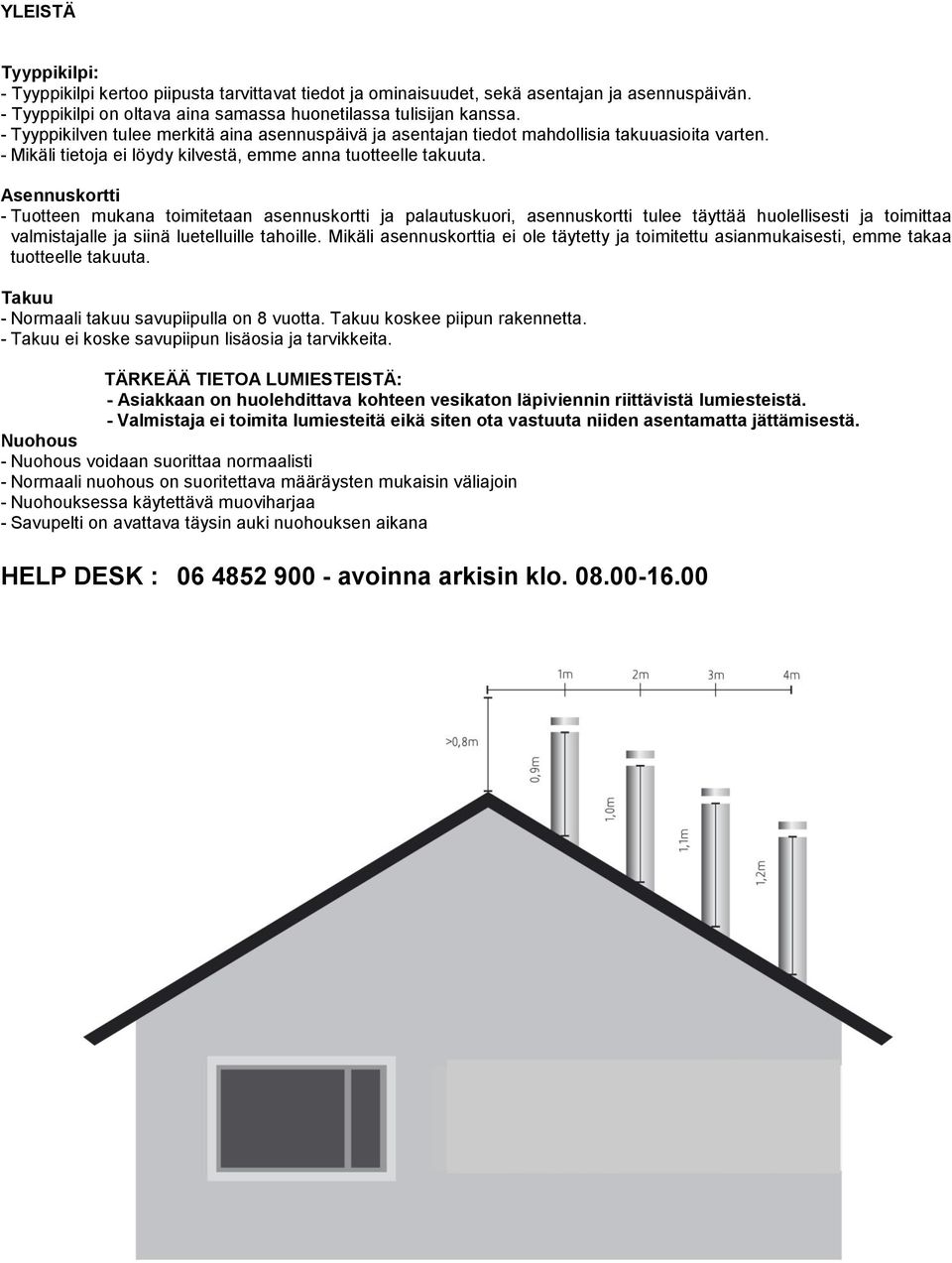

5 YLEISTÄ Tyyppikilpi: - Tyyppikilpi kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivän. - Tyyppikilpi on oltava aina samassa huonetilassa tulisijan kanssa. - Tyyppikilven tulee merkitä aina asennuspäivä ja asentajan tiedot mahdollisia takuuasioita varten. - Mikäli tietoja ei löydy kilvestä, emme anna tuotteelle takuuta. Asennuskortti - Tuotteen mukana toimitetaan asennuskortti ja palautuskuori, asennuskortti tulee täyttää huolellisesti ja toimittaa valmistajalle ja siinä luetelluille tahoille. Mikäli asennuskorttia ei ole täytetty ja toimitettu asianmukaisesti, emme takaa tuotteelle takuuta. Takuu - Normaali takuu savupiipulla on 8 vuotta. Takuu koskee piipun rakennetta. - Takuu ei koske savupiipun lisäosia ja tarvikkeita. TÄRKEÄÄ TIETOA LUMIESTEISTÄ: - Asiakkaan on huolehdittava kohteen vesikaton läpiviennin riittävistä lumiesteistä. - Valmistaja ei toimita lumiesteitä eikä siten ota vastuuta niiden asentamatta jättämisestä. Nuohous - Nuohous voidaan suorittaa normaalisti - Normaali nuohous on suoritettava määräysten mukaisin väliajoin - Nuohouksessa käytettävä muoviharjaa - Savupelti on avattava täysin auki nuohouksen aikana HELP DESK : avoinna arkisin klo

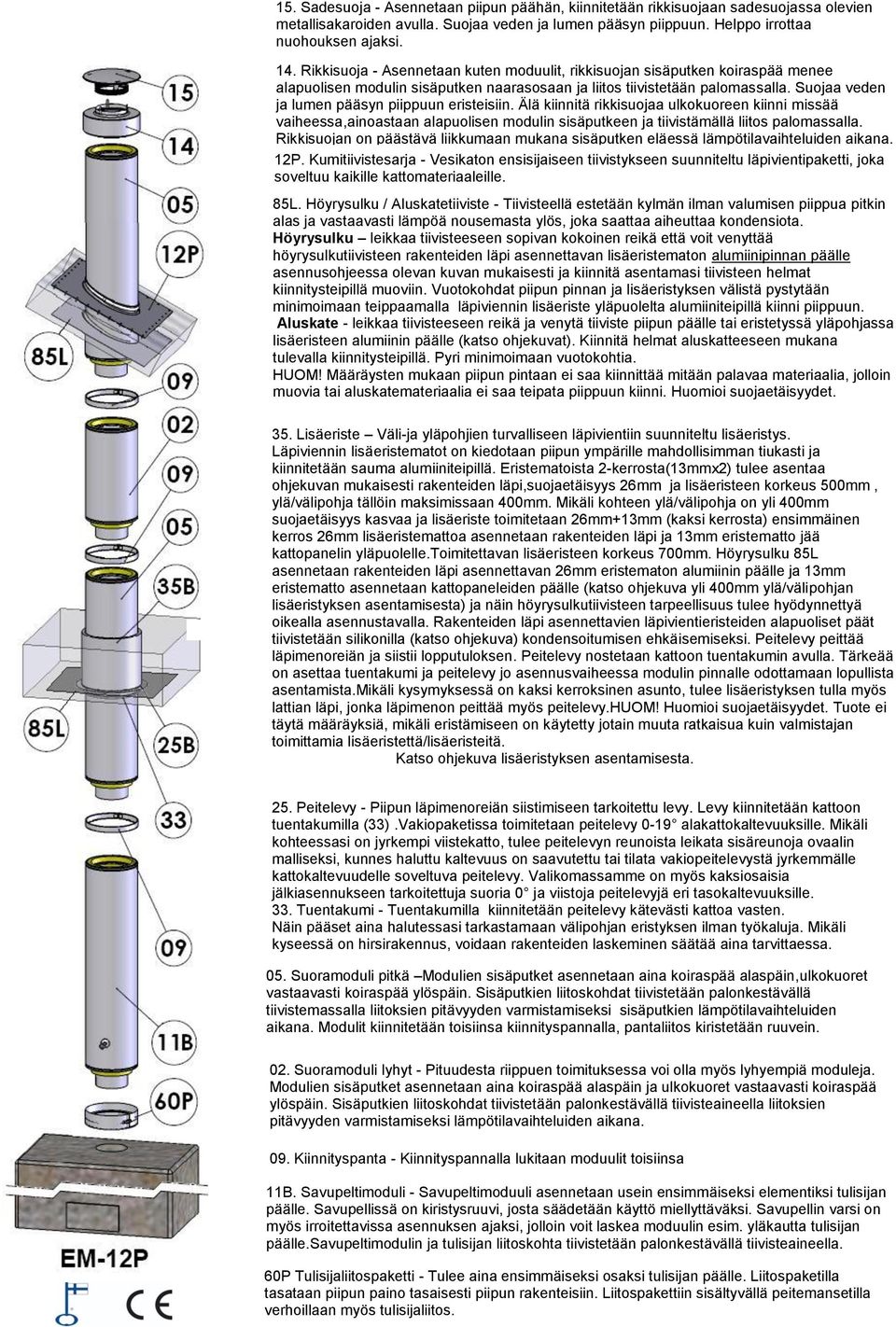

6 15. Sadesuoja - Asennetaan piipun päähän, kiinnitetään rikkisuojaan sadesuojassa olevien metallisakaroiden avulla. Suojaa veden ja lumen pääsyn piippuun. Helppo irrottaa nuohouksen ajaksi. 14. Rikkisuoja - Asennetaan kuten moduulit, rikkisuojan sisäputken koiraspää menee alapuolisen modulin sisäputken naarasosaan ja liitos tiivistetään palomassalla. Suojaa veden ja lumen pääsyn piippuun eristeisiin. Älä kiinnitä rikkisuojaa ulkokuoreen kiinni missää vaiheessa,ainoastaan alapuolisen modulin sisäputkeen ja tiivistämällä liitos palomassalla. Rikkisuojan on päästävä liikkumaan mukana sisäputken eläessä lämpötilavaihteluiden aikana. 12P. Kumitiivistesarja - Vesikaton ensisijaiseen tiivistykseen suunniteltu läpivientipaketti, joka soveltuu kaikille kattomateriaaleille. 85L. 14. Rikkisuoja Höyrysulku - Asennetaan / Aluskatetiiviste kuten - Tiivisteellä moduulit, liitos estetään menee kylmän sisäputken ilman naarasosaan. valumisen piippua Suojaa pitkin alas 12P. veden ja Kumitiivistesarja vastaavasti lumen pääsyn lämpöä - piippuun Vesikaton nousemasta eristeisiin. ensisijaiseen ylös, joka tiivistykseen saattaa aiheuttaa suunniteltu kondensiota. läpivientipaketti, Höyrysulku joka soveltuu kaikille leikkaa kattomateriaaleille. tiivisteeseen sopivan kokoinen reikä että voit venyttää höyrysulkutiivisteen rakenteiden läpi asennettavan lisäeristematon alumiinipinnan päälle asennusohjeessa olevan kuvan mukaisesti ja kiinnitä asentamasi tiivisteen helmat kiinnitysteipillä 12P. Kumitiivistesarja muoviin. - Vesikaton Vuotokohdat ensisijaiseen piipun pinnan tiivistykseen ja lisäeristyksen suunniteltu välistä läpivientipaketti, pystytään joka minimoimaan soveltuu kaikille teippaamalla kattomateriaaleille. läpiviennin lisäeriste yläpuolelta alumiiniteipillä kiinni piippuun. Aluskate - leikkaa tiivisteeseen reikä ja venytä tiiviste piipun päälle tai eristetyssä yläpohjassa lisäeristeen alumiinin päälle (katso ohjekuvat). Kiinnitä helmat aluskatteeseen mukana tulevalla 12P. Kumitiivistesarja kiinnitysteipillä. - Pyri Vesikaton minimoimaan ensisijaiseen vuotokohtia. tiivistykseen suunniteltu läpivientipaketti, HUOM! joka soveltuu Määräysten kaikille mukaan kattomateriaaleille. piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Huomioi suojaetäisyydet. 35. Lisäeriste Väli-ja yläpohjien turvalliseen läpivientiin suunniteltu lisäeristys. Läpiviennin lisäeristematot on kiedotaan piipun ympärille mahdollisimman tiukasti ja kiinnitetään sauma alumiiniteipillä. Eristematoista 2-kerrosta(13mmx2) tulee asentaa ohjekuvan mukaisesti rakenteiden läpi,suojaetäisyys 26mm ja lisäeristeen korkeus 500mm, ylä/välipohja tällöin maksimissaan 400mm. Mikäli kohteen ylä/välipohja on yli 400mm suojaetäisyys kasvaa ja lisäeriste toimitetaan 26mm+13mm (kaksi kerrosta) ensimmäinen kerros 26mm lisäeristemattoa asennetaan rakenteiden läpi ja 13mm eristematto jää kattopanelin yläpuolelle.toimitettavan lisäeristeen korkeus 700mm. Höyrysulku 85L asennetaan rakenteiden läpi asennettavan 26mm eristematon alumiinin päälle ja 13mm eristematto asennetaan kattopaneleiden päälle (katso ohjekuva yli 400mm ylä/välipohjan lisäeristyksen asentamisesta) ja näin höyrysulkutiivisteen tarpeellisuus tulee hyödynnettyä oikealla asennustavalla. Rakenteiden läpi asennettavien läpivientieristeiden alapuoliset päät tiivistetään silikonilla (katso ohjekuva) kondensoitumisen ehkäisemiseksi. Peitelevy peittää läpimenoreiän ja siistii lopputuloksen. Peitelevy nostetaan kattoon tuentakumin avulla. Tärkeää on asettaa tuentakumi ja peitelevy jo asennusvaiheessa modulin pinnalle odottamaan lopullista asentamista.mikäli kysymyksessä on kaksi kerroksinen asunto, tulee lisäeristyksen tulla myös lattian läpi, jonka läpimenon peittää myös peitelevy.huom! Huomioi suojaetäisyydet. Tuote ei täytä määräyksiä, mikäli eristämiseen on käytetty jotain muuta ratkaisua kuin valmistajan toimittamia lisäeristettä/lisäeristeitä. Katso ohjekuva lisäeristyksen asentamisesta. 25. Peitelevy - Piipun läpimenoreiän siistimiseen tarkoitettu levy. Levy kiinnitetään kattoon tuentakumilla (33).Vakiopaketissa toimitetaan peitelevy 0-19 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn reunoista leikata sisäreunoja ovaalin malliseksi, kunnes haluttu kaltevuus on saavutettu tai tilata vakiopeitelevystä jyrkemmälle kattokaltevuudelle soveltuva peitelevy. Valikomassamme on myös kaksiosaisia jälkiasennukseen tarkoitettuja suoria 0 ja viistoja peitelevyjä eri tasokaltevuuksille. 33. Tuentakumi - Tuentakumilla kiinnitetään peitelevy kätevästi kattoa vasten. Näin pääset aina halutessasi tarkastamaan välipohjan eristyksen ilman työkaluja. Mikäli kyseessä on hirsirakennus, voidaan rakenteiden laskeminen säätää aina tarvittaessa. 05. Suoramoduli pitkä Modulien sisäputket asennetaan aina koiraspää alaspäin,ulkokuoret vastaavasti koiraspää ylöspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivistemassalla 25L. Peitelevy - liitoksien Piipun läpimenoreiän pitävyyden varmistamiseksi siistimiseen tarkoitettu sisäputkien levy. lämpötilavaihteluiden Levyn voit kiinnittää kattoon aikana. joko liimalla, Modulit ruuveilla kiinnitetään tai siihen toisiinsa tarkoitetulla kiinnityspannalla, kumilla. Mukana pantaliitos oleva kiristetään peitelevy ruuvein. on tarkoitettu 0-18 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn raunoista 02. leikata Suoramoduli sisäreunoja lyhyt ovaalin - Pituudesta malliseksi, riippuen kunnes toimituksessa haluttu kaltevuus voi olla on myös saavutettu. lyhyempiä moduleja. Modulien Valikomassamme sisäputket on asennetaan myös kaksiosaisia aina koiraspää jälkiasennukseen alaspäin ja tarkoitettuja ulkokuoret vastaavasti suoria ja viistoja koiraspää 05. paitelevyjä. Suoramoduuli pitkä - Asennetaan aina koiraspää alaspäin. Moduulit kiinnitetään ylöspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivisteaineella liitoksien kiinnityspannalla. Vesikaton yläpuolella ulkokuorien saumat tulee myös tiivistää lliimamassalla. pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. 33. Tuentakumi - kumilla voidaan kiinnittää peitelevy kätevästi kattoa vasten. Näin pääset aina halutessasi tarkastamaan välipohjan eristyksen ilman työkaluja. Mikäli kyseessä on 09. hirsirakennus, Kiinnityspanta voidaan - Kiinnityspannalla rakenteiden laskeminen lukitaan moduulit säätää toisiinsa 09. Kiinnityspanta - Kiinnityspannalla lukitaan moduulit toisiinsa aina tarvittaessa. 05. Suoramoduli pitkä Modulien sisäputket asennetaan aina koiraspää alaspäin,ulkokuoret 11B. koiraspää Savupeltimoduli ylöspäin. Sisäputkien - Savupeltimoduuli liitoskohtiin asennetaan suosittelemme usein palonkestävän ensimmäiseksi tiivistemassan elementiksi tulisijan päälle. käyttöä Savupellissä liitoksien pitävyyden on kiristysruuvi, varmistamiseksi josta säädetään sisäputkien käyttö lämpötilavaihteluiden miellyttäväksi. Savupellin varsi on myös aikana.ulkokuoret 02. irroitettavissa asennuksen ajaksi, jolloin voit laskea moduulin esim. yläkautta tulisijan 25. Suoramoduuli Peitelevy - Piipun kiinnitetään lyhyt läpimenoreiän - Pituudesta toisiinsa riippuen siistimiseen ruuvein toimituksessa mukana tarkoitettu toimitetulla voi levy. olla Levyn myös kiinnityspannalla. voit lyhyempiä kiinnittää moduuleja. kattoon päälle.savupeltimodulin 02. Moduulit Suoramoduuli asennetaan lyhyt aina - ja Pituudesta tulisijan koiraspää liitoskohta riippuen alaspäin. toimituksessa tiivistetään palonkestävällä voi olla myös tiivisteaineella. lyhyempiä moduuleja. Moduulit joko tuentakumilla asennetaan (33) aina liimalla koiraspää tai ruuveilla.vakiopaketissa alaspäin. toimitetaan peitelevy 0-18 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn reunoista 60P 09. Tulisijaliitospaketti - Tulee aina ensimmäiseksi osaksi tulisijan päälle. Liitospaketilla leikata Kiinnityspanta sisäreunoja - ovaalin Kiinnityspannalla malliseksi, lukitaan kunnes moduulit haluttu kaltevuus toisiinsa on saavutettu tai tilata tasataan 09. Kiinnityspanta piipun paino - Kiinnityspannalla tasaisesti piipun lukitaan rakenteisiin. moduulit Liitospakettiin toisiinsa 05. sisältyvällä peitemansetilla vakiopeitelevystä Suoramoduuli pitkä jyrkemmälle - Asennetaan kattokaltevuudelle aina koiraspää soveltuva alaspäin. peitelevy. Moduulit Valikomassamme kiinnitetään on verhoillaan 11. kiinnityspannalla. Savupeltimoduli myös tulisijaliitos. - Savupeltimoduuli asennetaan usein ensimmäiseksi elementiksi tulisijan myös kaksiosaisia Vesikaton jälkiasennukseen yläpuolella tarkoitettuja ulkokuorien suoria saumat 0 ja tulee viistoja myös peitelevyjä tiivistää lliimamassalla. eri päälle. Savupellissä on kiristysruuvi, josta säädetään käyttö miellyttäväksi. Savupellin varsi on kattokaltevuuksille. myös irroitettavissa asennuksen ajaksi, jolloin voit laskea moduulin esim. yläkautta tulisijan 33. Tuentakumi - Tuentakumilla voidaan kiinnittää peitelevy kätevästi kattoa vasten.

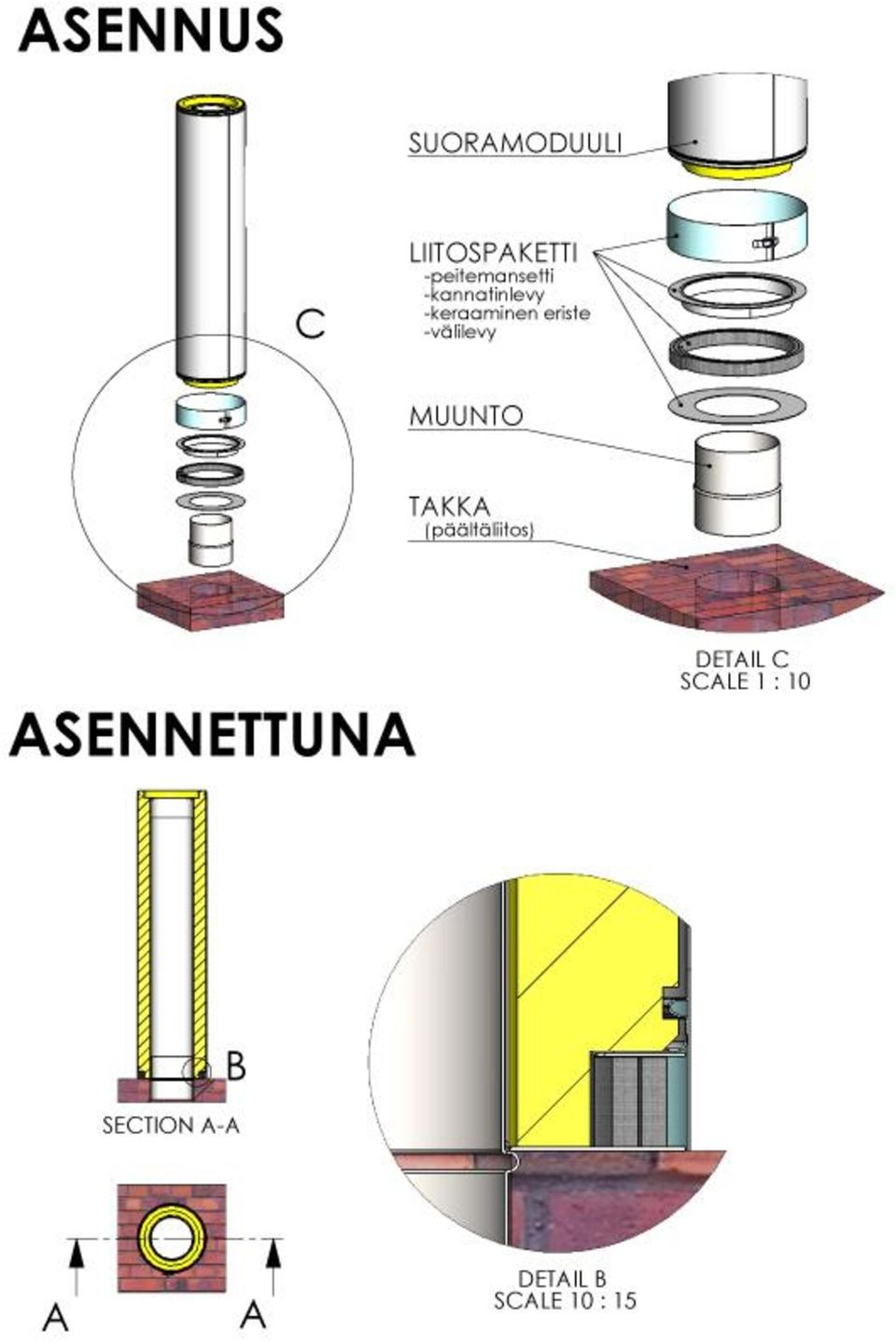

7

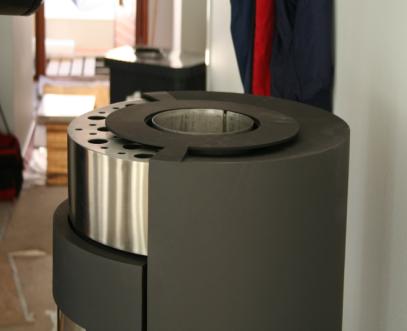

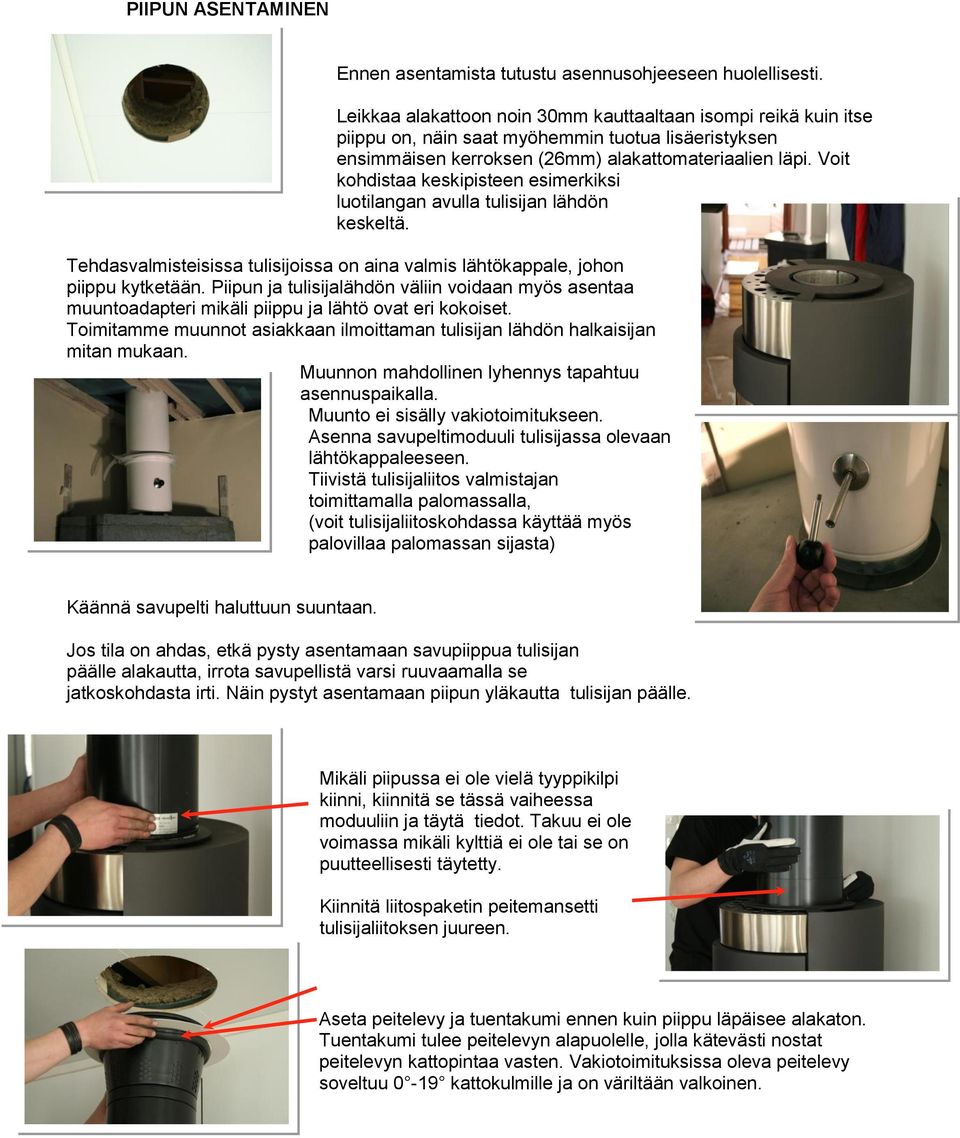

8 PIIPUN ASENTAMINEN Ennen asentamista tutustu asennusohjeeseen huolellisesti. Leikkaa alakattoon noin 30mm kauttaaltaan isompi reikä kuin itse piippu on, näin saat myöhemmin tuotua lisäeristyksen ensimmäisen kerroksen (26mm) alakattomateriaalien läpi. Voit kohdistaa keskipisteen esimerkiksi luotilangan avulla tulisijan lähdön keskeltä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin voidaan myös asentaa muuntoadapteri mikäli piippu ja lähtö ovat eri kokoiset. Toimitamme muunnot asiakkaan ilmoittaman tulisijan lähdön halkaisijan mitan mukaan. Muunnon mahdollinen lyhennys tapahtuu asennuspaikalla. Muunto ei sisälly vakiotoimitukseen. Asenna savupeltimoduuli tulisijassa olevaan lähtökappaleeseen. Tiivistä tulisijaliitos valmistajan toimittamalla palomassalla, (voit tulisijaliitoskohdassa käyttää myös palovillaa palomassan sijasta) Käännä savupelti haluttuun suuntaan. Jos tila on ahdas, etkä pysty asentamaan savupiippua tulisijan päälle alakautta, irrota savupellistä varsi ruuvaamalla se jatkoskohdasta irti. Näin pystyt asentamaan piipun yläkautta tulisijan päälle. Mikäli piipussa ei ole vielä tyyppikilpi kiinni, kiinnitä se tässä vaiheessa moduuliin ja täytä tiedot. Takuu ei ole voimassa mikäli kylttiä ei ole tai se on puutteellisesti täytetty. Kiinnitä liitospaketin peitemansetti tulisijaliitoksen juureen. Aseta peitelevy ja tuentakumi ennen kuin piippu läpäisee alakaton. Tuentakumi tulee peitelevyn alapuolelle, jolla kätevästi nostat peitelevyn kattopintaa vasten. Vakiotoimituksissa oleva peitelevy soveltuu 0-19 kattokulmille ja on väriltään valkoinen.

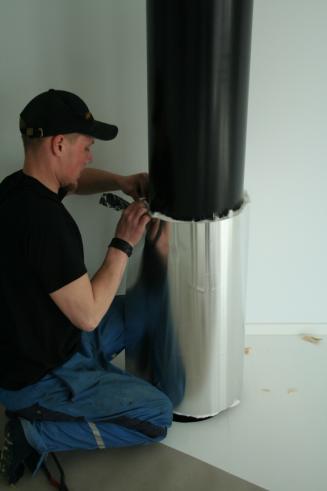

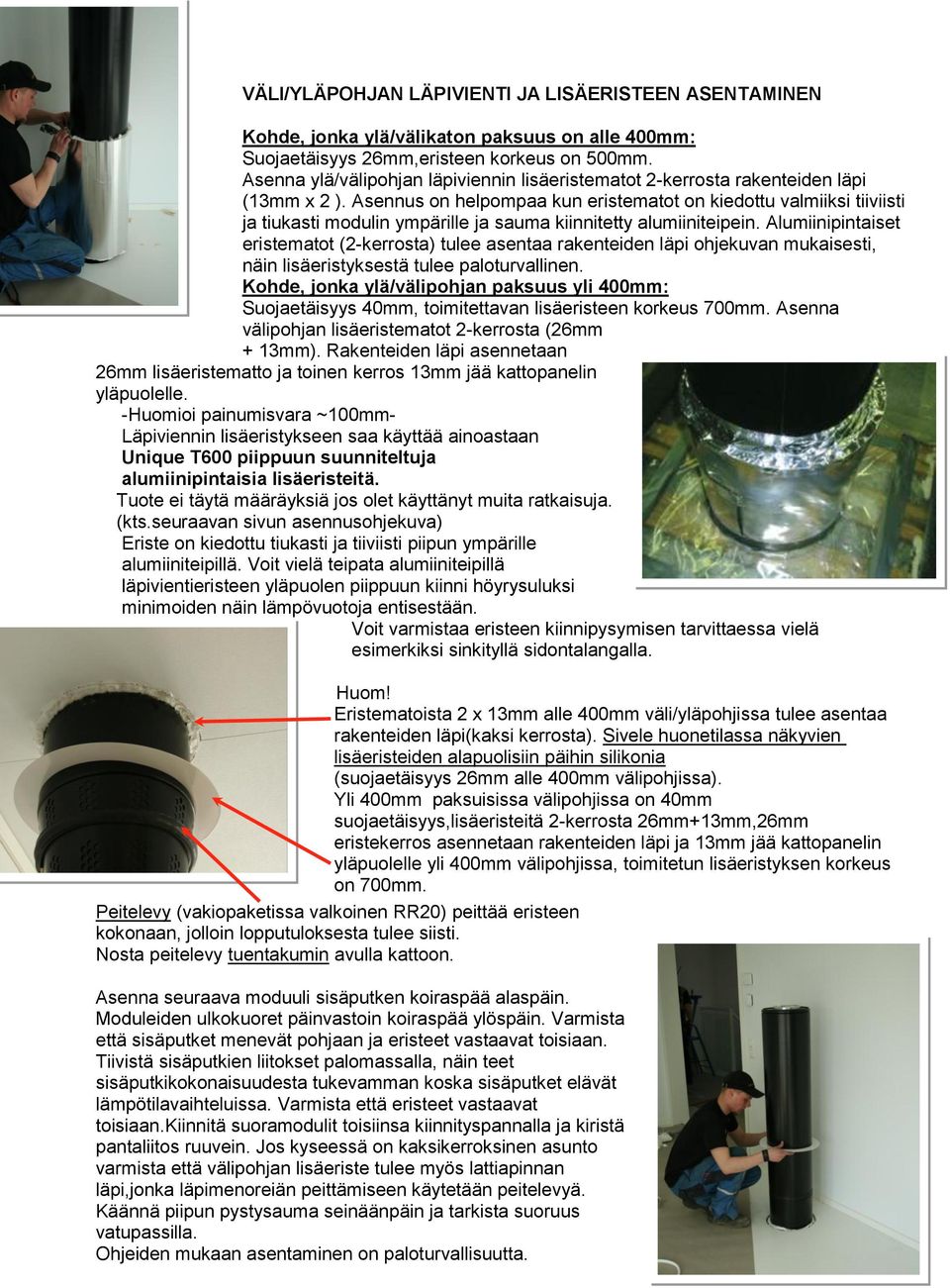

9 VÄLI/YLÄPOHJAN LÄPIVIENTI JA LISÄERISTEEN ASENTAMINEN Kohde, jonka ylä/välikaton paksuus on alle 400mm: Suojaetäisyys 26mm,eristeen korkeus on 500mm. Asenna ylä/välipohjan läpiviennin lisäeristematot 2-kerrosta rakenteiden läpi (13mm x 2 ). Asennus on helpompaa kun eristematot on kiedottu valmiiksi tiiviisti ja tiukasti modulin ympärille ja sauma kiinnitetty alumiiniteipein. Alumiinipintaiset eristematot (2-kerrosta) tulee asentaa rakenteiden läpi ohjekuvan mukaisesti, näin lisäeristyksestä tulee paloturvallinen. Kohde, jonka ylä/välipohjan paksuus yli 400mm: Suojaetäisyys 40mm, toimitettavan lisäeristeen korkeus 700mm. Asenna välipohjan lisäeristematot 2-kerrosta (26mm + 13mm). Rakenteiden läpi asennetaan 26mm lisäeristematto ja toinen kerros 13mm jää kattopanelin yläpuolelle. -Huomioi painumisvara ~100mm- Läpiviennin lisäeristykseen saa käyttää ainoastaan Unique T600 piippuun suunniteltuja alumiinipintaisia lisäeristeitä. Tuote ei täytä määräyksiä jos olet käyttänyt muita ratkaisuja. (kts.seuraavan sivun asennusohjekuva) Eriste on kiedottu tiukasti ja tiiviisti piipun ympärille alumiiniteipillä. Voit vielä teipata alumiiniteipillä läpivientieristeen yläpuolen piippuun kiinni höyrysuluksi minimoiden näin lämpövuotoja entisestään. Voit varmistaa eristeen kiinnipysymisen tarvittaessa vielä esimerkiksi sinkityllä sidontalangalla. Huom! Eristematoista 2 x 13mm alle 400mm väli/yläpohjissa tulee asentaa rakenteiden läpi(kaksi kerrosta). Sivele huonetilassa näkyvien lisäeristeiden alapuolisiin päihin silikonia (suojaetäisyys 26mm alle 400mm välipohjissa). Yli 400mm paksuisissa välipohjissa on 40mm suojaetäisyys,lisäeristeitä 2-kerrosta 26mm+13mm,26mm eristekerros asennetaan rakenteiden läpi ja 13mm jää kattopanelin yläpuolelle yli 400mm välipohjissa, toimitetun lisäeristyksen korkeus on 700mm. Peitelevy (vakiopaketissa valkoinen RR20) peittää eristeen kokonaan, jolloin lopputuloksesta tulee siisti. Nosta peitelevy tuentakumin avulla kattoon. Asenna seuraava moduuli sisäputken koiraspää alaspäin. Moduleiden ulkokuoret päinvastoin koiraspää ylöspäin. Varmista että sisäputket menevät pohjaan ja eristeet vastaavat toisiaan. Tiivistä sisäputkien liitokset palomassalla, näin teet sisäputkikokonaisuudesta tukevamman koska sisäputket elävät lämpötilavaihteluissa. Varmista että eristeet vastaavat toisiaan.kiinnitä suoramodulit toisiinsa kiinnityspannalla ja kiristä pantaliitos ruuvein. Jos kyseessä on kaksikerroksinen asunto varmista että välipohjan lisäeriste tulee myös lattiapinnan läpi,jonka läpimenoreiän peittämiseen käytetään peitelevyä. Käännä piipun pystysauma seinäänpäin ja tarkista suoruus vatupassilla. Ohjeiden mukaan asentaminen on paloturvallisuutta.

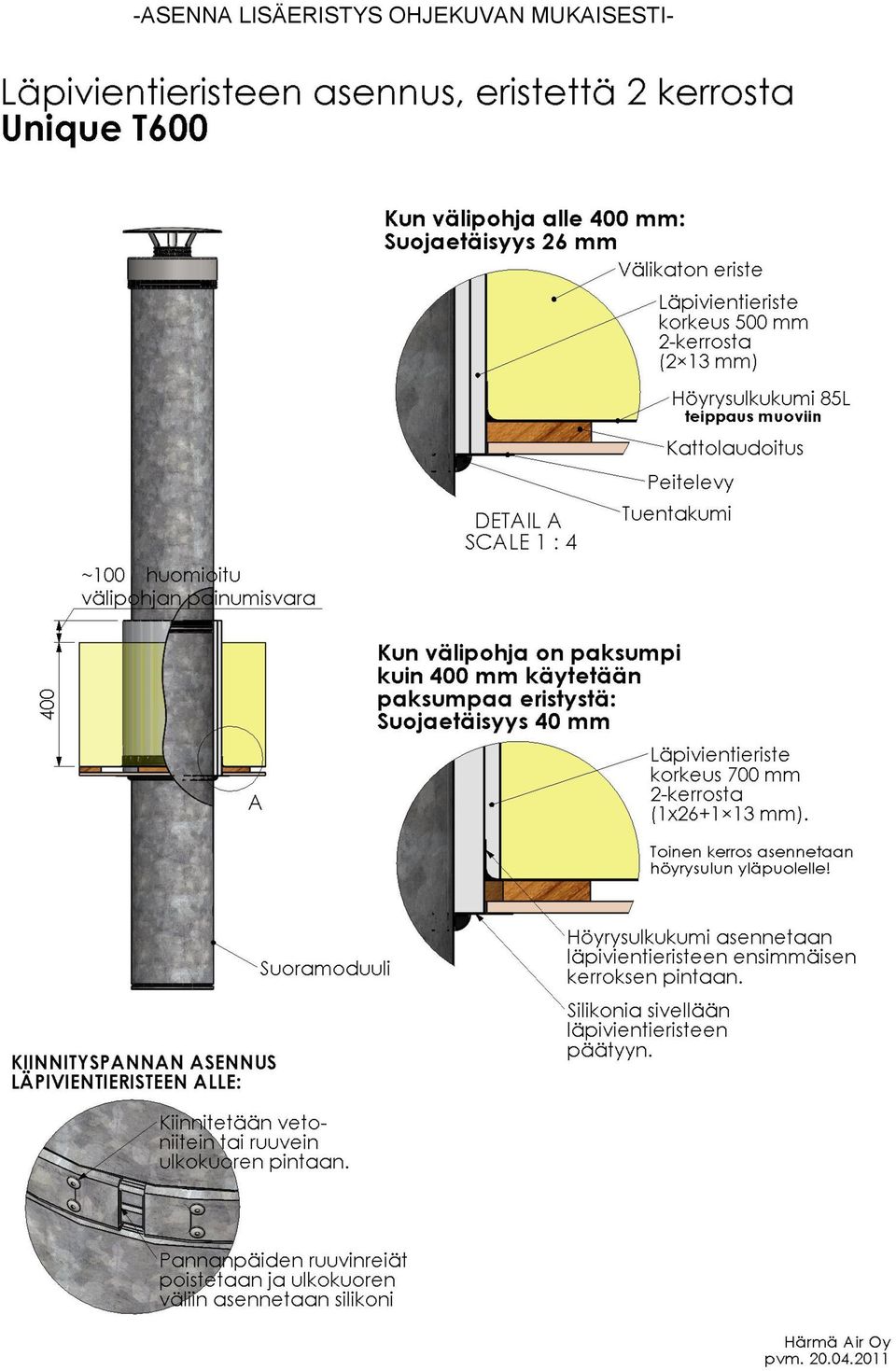

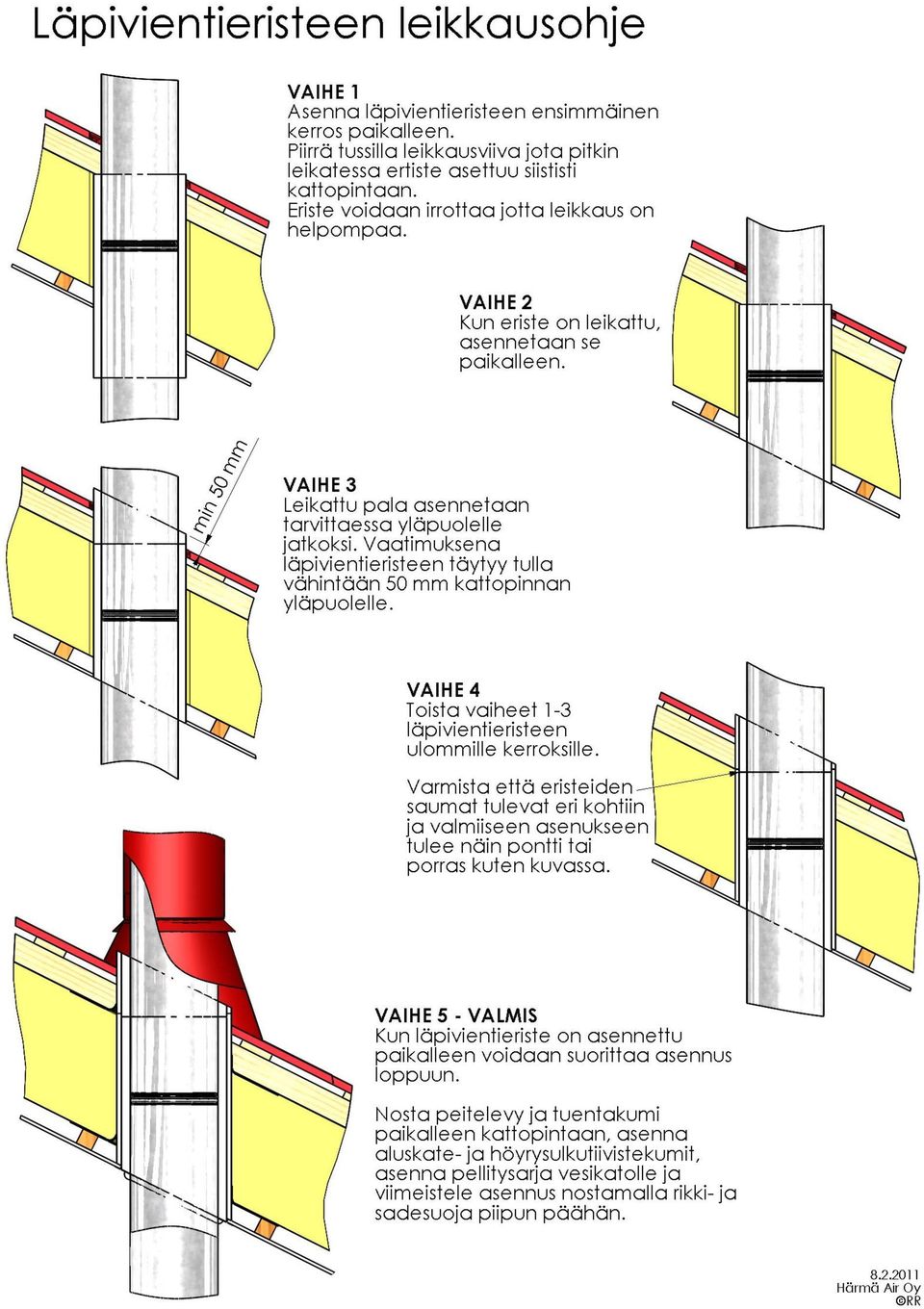

10 -ASENNA LISÄERISTYS OHJEKUVAN MUKAISESTI-

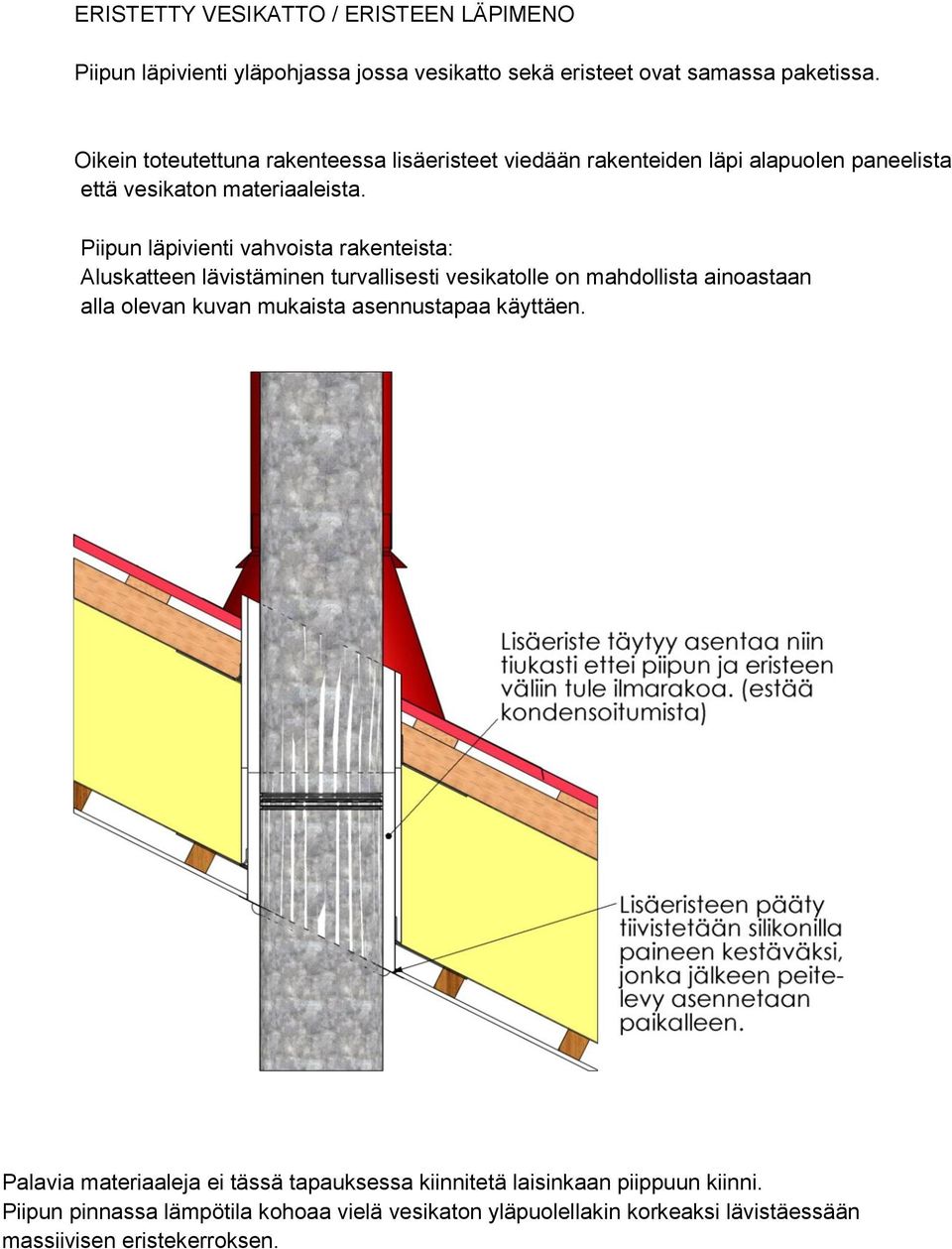

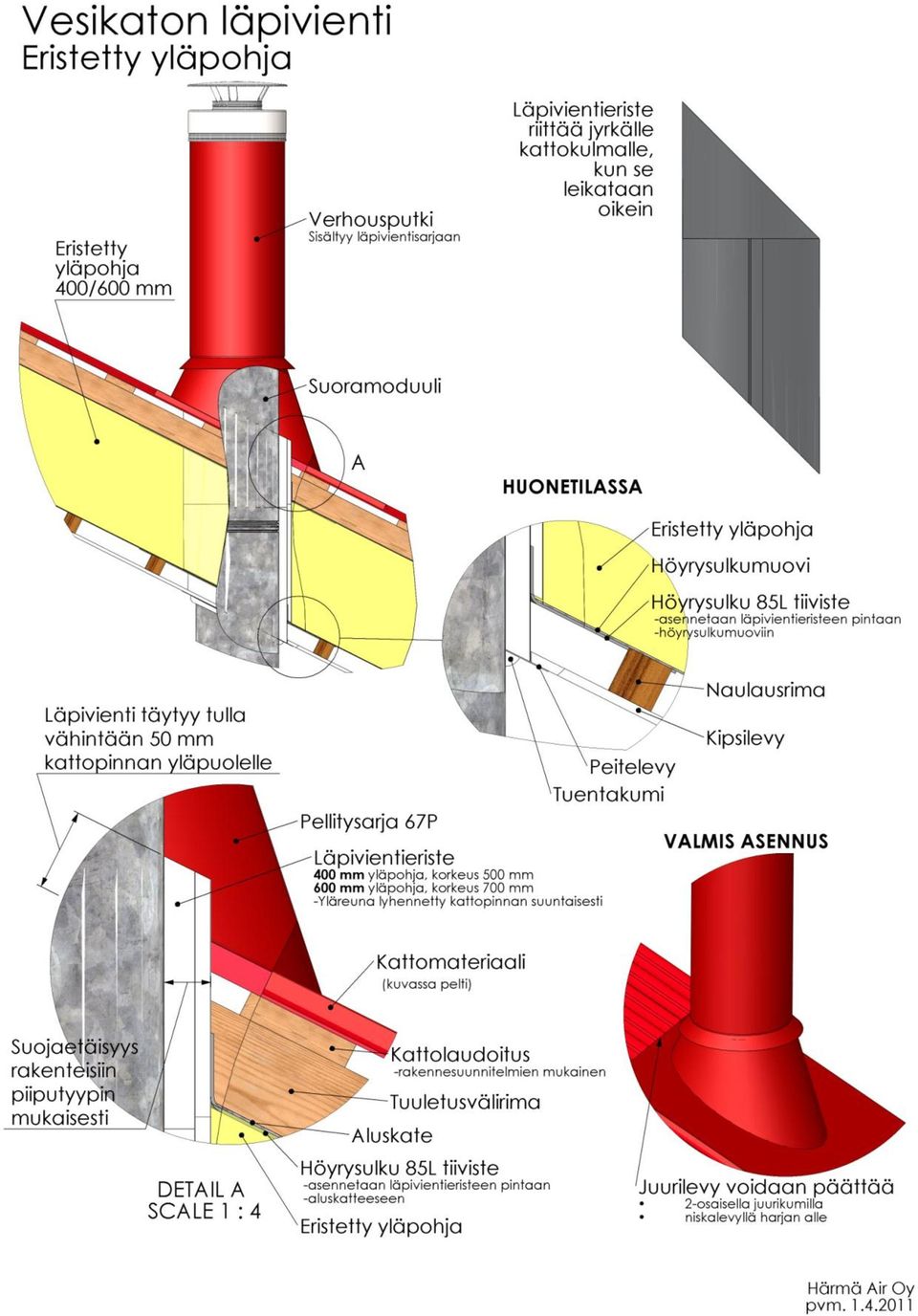

11 ERISTETTY VESIKATTO / ERISTEEN LÄPIMENO Piipun läpivienti yläpohjassa jossa vesikatto sekä eristeet ovat samassa paketissa. Oikein toteutettuna rakenteessa lisäeristeet viedään rakenteiden läpi alapuolen paneelista että vesikaton materiaaleista. Piipun läpivienti vahvoista rakenteista: Aluskatteen lävistäminen turvallisesti vesikatolle on mahdollista ainoastaan alla olevan kuvan mukaista asennustapaa käyttäen. Palavia materiaaleja ei tässä tapauksessa kiinnitetä laisinkaan piippuun kiinni. Piipun pinnassa lämpötila kohoaa vielä vesikaton yläpuolellakin korkeaksi lävistäessään massiivisen eristekerroksen.

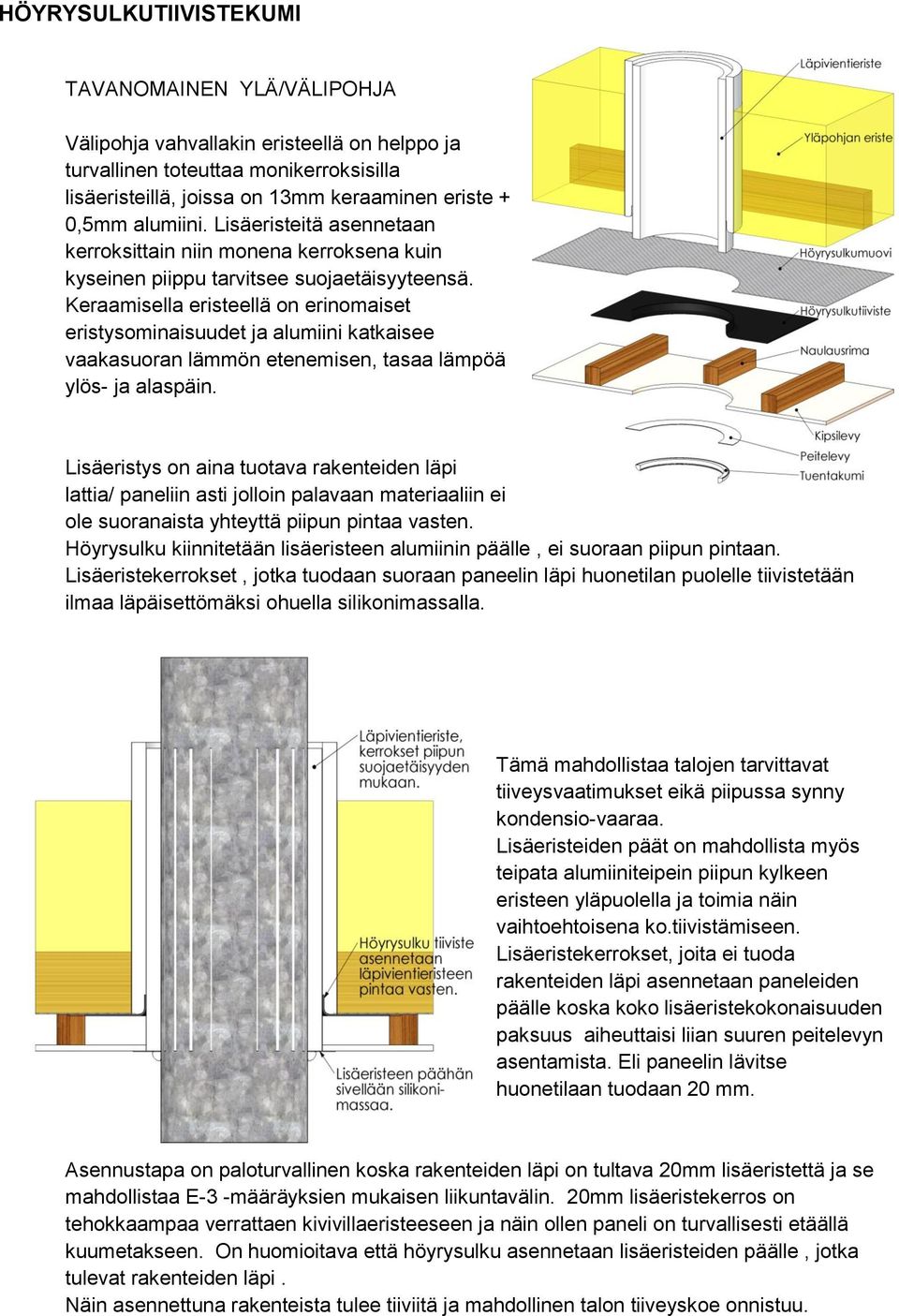

12 HÖYRYSULKUTIIVISTEKUMI TAVANOMAINEN YLÄ/VÄLIPOHJA Välipohja vahvallakin eristeellä on helppo ja turvallinen toteuttaa monikerroksisilla lisäeristeillä, joissa on 13mm keraaminen eriste + 0,5mm alumiini. Lisäeristeitä asennetaan kerroksittain niin monena kerroksena kuin kyseinen piippu tarvitsee suojaetäisyyteensä. Keraamisella eristeellä on erinomaiset eristysominaisuudet ja alumiini katkaisee vaakasuoran lämmön etenemisen, tasaa lämpöä ylös- ja alaspäin. Lisäeristys on aina tuotava rakenteiden läpi lattia/ paneliin asti jolloin palavaan materiaaliin ei ole suoranaista yhteyttä piipun pintaa vasten. Höyrysulku kiinnitetään lisäeristeen alumiinin päälle, ei suoraan piipun pintaan. Lisäeristekerrokset, jotka tuodaan suoraan paneelin läpi huonetilan puolelle tiivistetään ilmaa läpäisettömäksi ohuella silikonimassalla. Tämä mahdollistaa talojen tarvittavat tiiveysvaatimukset eikä piipussa synny kondensio-vaaraa. Lisäeristeiden päät on mahdollista myös teipata alumiiniteipein piipun kylkeen eristeen yläpuolella ja toimia näin vaihtoehtoisena ko.tiivistämiseen. Lisäeristekerrokset, joita ei tuoda rakenteiden läpi asennetaan paneleiden päälle koska koko lisäeristekokonaisuuden paksuus aiheuttaisi liian suuren peitelevyn asentamista. Eli paneelin lävitse huonetilaan tuodaan 20 mm. Asennustapa on paloturvallinen koska rakenteiden läpi on tultava 20mm lisäeristettä ja se mahdollistaa E-3 -määräyksien mukaisen liikuntavälin. 20mm lisäeristekerros on tehokkaampaa verrattaen kivivillaeristeeseen ja näin ollen paneli on turvallisesti etäällä kuumetakseen. On huomioitava että höyrysulku asennetaan lisäeristeiden päälle, jotka tulevat rakenteiden läpi. Näin asennettuna rakenteista tulee tiiviitä ja mahdollinen talon tiiveyskoe onnistuu.

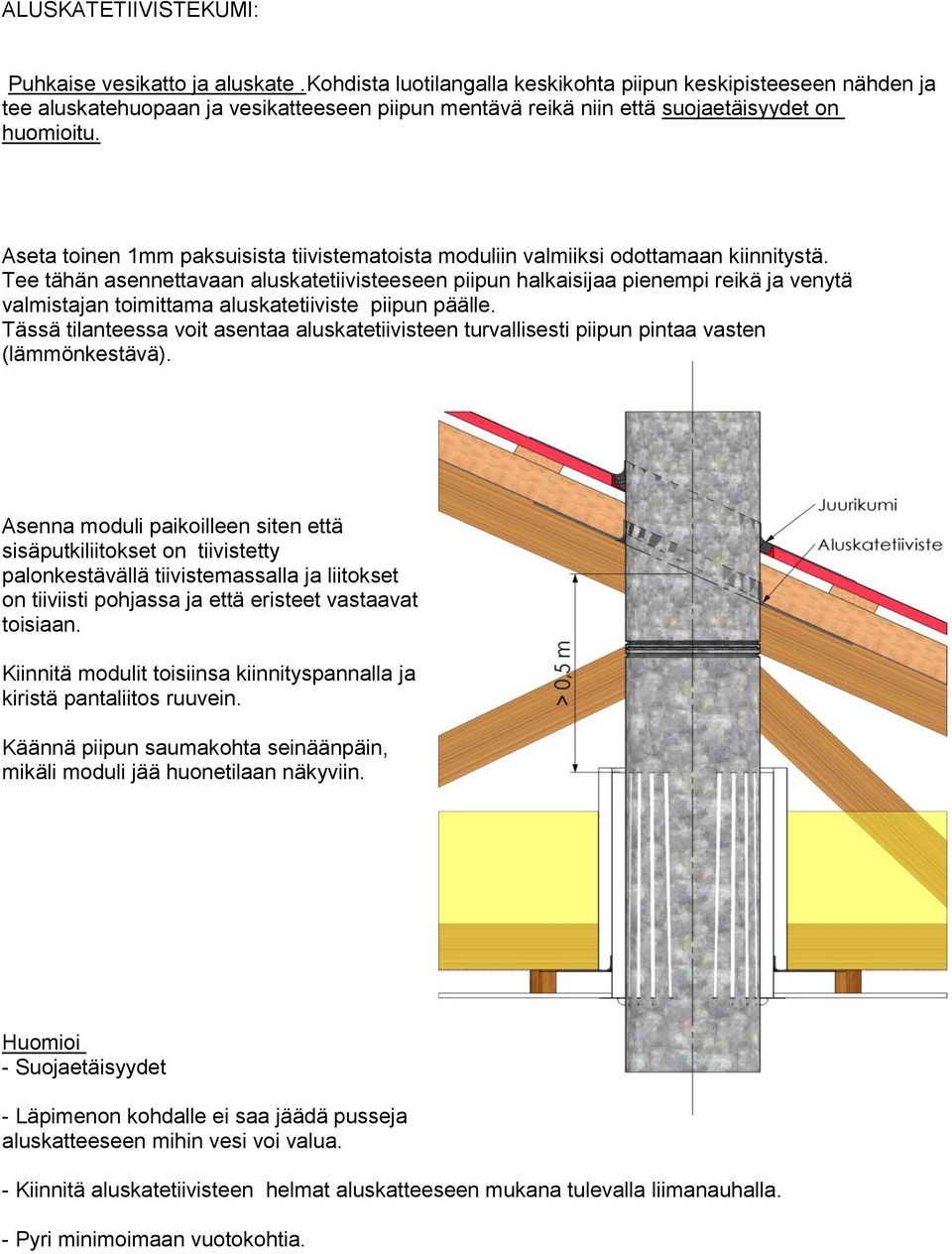

13 ALUSKATETIIVISTEKUMI: Puhkaise vesikatto ja aluskate.kohdista luotilangalla keskikohta piipun keskipisteeseen nähden ja tee aluskatehuopaan ja vesikatteeseen piipun mentävä reikä niin että suojaetäisyydet on huomioitu. Aseta toinen 1mm paksuisista tiivistematoista moduliin valmiiksi odottamaan kiinnitystä. Tee tähän asennettavaan aluskatetiivisteeseen piipun halkaisijaa pienempi reikä ja venytä valmistajan toimittama aluskatetiiviste piipun päälle. Tässä tilanteessa voit asentaa aluskatetiivisteen turvallisesti piipun pintaa vasten (lämmönkestävä). Asenna moduli paikoilleen siten että sisäputkiliitokset on tiivistetty palonkestävällä tiivistemassalla ja liitokset on tiiviisti pohjassa ja että eristeet vastaavat toisiaan. Kiinnitä modulit toisiinsa kiinnityspannalla ja kiristä pantaliitos ruuvein. Käännä piipun saumakohta seinäänpäin, mikäli moduli jää huonetilaan näkyviin. Huomioi - Suojaetäisyydet - Läpimenon kohdalle ei saa jäädä pusseja aluskatteeseen mihin vesi voi valua. - Kiinnitä aluskatetiivisteen helmat aluskatteeseen mukana tulevalla liimanauhalla. - Pyri minimoimaan vuotokohtia.

14 PIIPUN TUENTA JA KANNATTELU Piipun tuenta ja kannattelu Moduuleista voidaan rakentaa 35m pituinen savupiippukokonaisuus ja se tulee tukea ensimmäisen 6m jälkeen 3.5m välein. Valikoimastamme löytyy erilaisia tuentaratkaisuja (lisävarusteita). Tuenta välipohjaan Piippua ei tarvitse välttämättä tukea erikseen välipohjaan. Välipohjat ja läpiviennit tukevat piippua sivuttais-suunnassa. Piipun kannattelu Piippu voidaan asentaa roikkumaan oman painonsa varaan. Tuennan alapuolella voi olla maksimissaan 6m piippuelementtejä. Piippu voidaan kannatella joko välikaton rakenteista tai vesikatolta, jolloin läpivientisarjaa käytettäessä tuenta jätetään läpivientisarjan alle piiloon. Tuenta seinään Ulkoasennuksissa ensimmäinen tuenta tehdään viimeistään 6m kohdalle, jonka jälkeen piippu tuetaan 3.5m välein. Tuenta vesikatolla Vesikatolla piippu voi olla ilman tuentaa 3.5m korkuisesti, jonka jälkeen piippu tulee tukea joko seinään tai haaratukea vähintään kolmesta suunnasta. Valikoimassamme on harustuentapantoja, joihin kiinnitetään esim. vaijerit, jotka kiinnitetään tukeviin rakenteisiin. Kulmien tuenta Kannatinpantaa on syytä käyttää pienemmissäkin sivuttaissiirroissa varmistamaan piipun oikea painonjakaantuminen. Painon jakaantuminen sivulle voi aiheuttaa savupeltijakson jumittumisen tai tulisijan kannen halkeamisen.

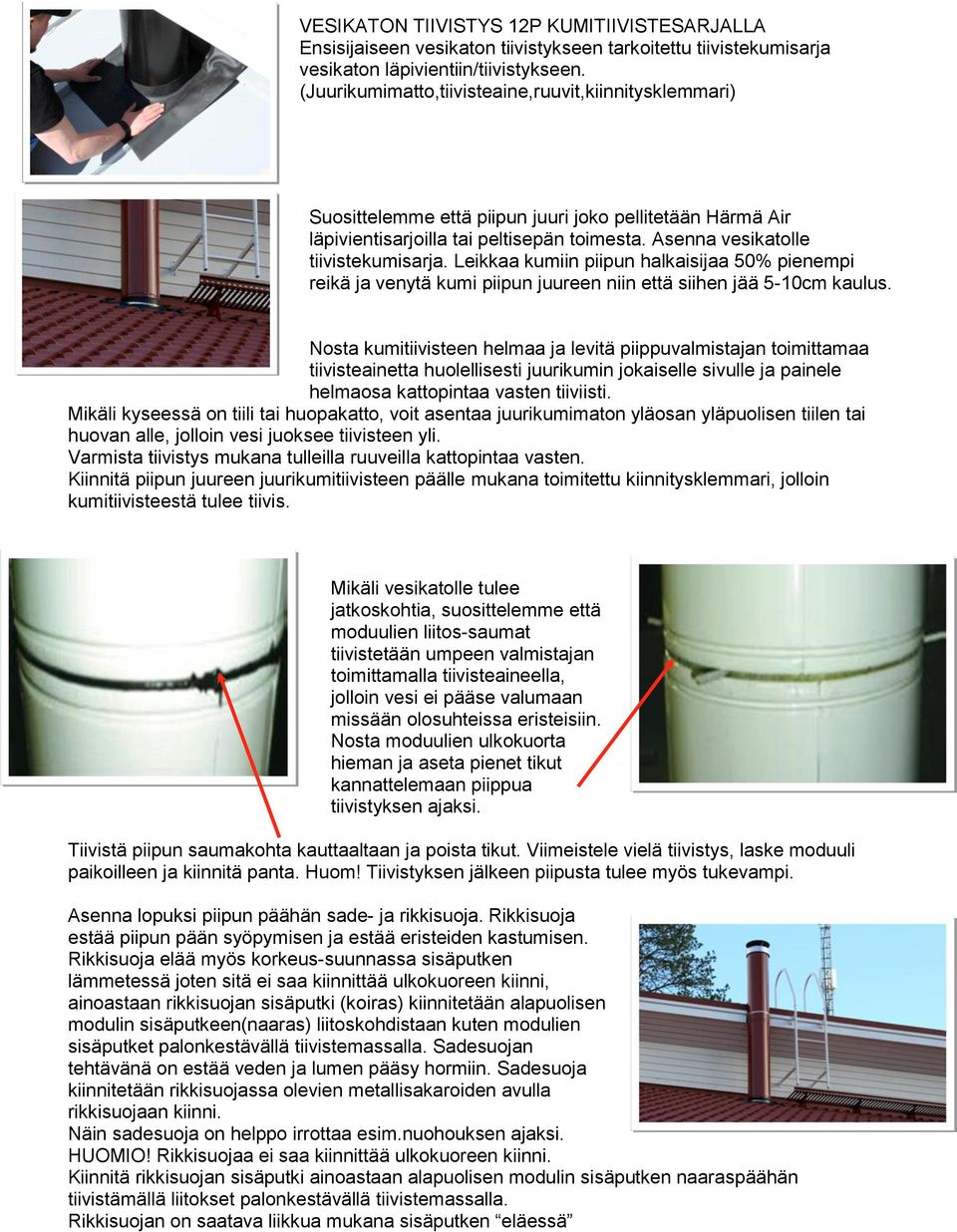

15 VESIKATON TIIVISTYS 12P KUMITIIVISTESARJALLA Ensisijaiseen vesikaton tiivistykseen tarkoitettu tiivistekumisarja vesikaton läpivientiin/tiivistykseen. (Juurikumimatto,tiivisteaine,ruuvit,kiinnitysklemmari) Suosittelemme että piipun juuri joko pellitetään Härmä Air läpivientisarjoilla tai peltisepän toimesta. Asenna vesikatolle tiivistekumisarja. Leikkaa kumiin piipun halkaisijaa 50% pienempi reikä ja venytä kumi piipun juureen niin että siihen jää 5-10cm kaulus. Nosta kumitiivisteen helmaa ja levitä piippuvalmistajan toimittamaa tiivisteainetta huolellisesti juurikumin jokaiselle sivulle ja painele helmaosa kattopintaa vasten tiiviisti. Mikäli kyseessä on tiili tai huopakatto, voit asentaa juurikumimaton yläosan yläpuolisen tiilen tai huovan alle, jolloin vesi juoksee tiivisteen yli. Varmista tiivistys mukana tulleilla ruuveilla kattopintaa vasten. Kiinnitä piipun juureen juurikumitiivisteen päälle mukana toimitettu kiinnitysklemmari, jolloin kumitiivisteestä tulee tiivis. Mikäli vesikatolle tulee jatkoskohtia, suosittelemme että moduulien liitos-saumat tiivistetään umpeen valmistajan toimittamalla tiivisteaineella, jolloin vesi ei pääse valumaan missään olosuhteissa eristeisiin. Nosta moduulien ulkokuorta hieman ja aseta pienet tikut kannattelemaan piippua tiivistyksen ajaksi. Tiivistä piipun saumakohta kauttaaltaan ja poista tikut. Viimeistele vielä tiivistys, laske moduuli paikoilleen ja kiinnitä panta. Huom! Tiivistyksen jälkeen piipusta tulee myös tukevampi. Asenna lopuksi piipun päähän sade- ja rikkisuoja. Rikkisuoja estää piipun pään syöpymisen ja estää eristeiden kastumisen. Rikkisuoja elää myös korkeus-suunnassa sisäputken lämmetessä joten sitä ei saa kiinnittää ulkokuoreen kiinni, ainoastaan rikkisuojan sisäputki (koiras) kiinnitetään alapuolisen modulin sisäputkeen(naaras) liitoskohdistaan kuten modulien sisäputket palonkestävällä tiivistemassalla. Sadesuojan tehtävänä on estää veden ja lumen pääsy hormiin. Sadesuoja kiinnitetään rikkisuojassa olevien metallisakaroiden avulla rikkisuojaan kiinni. Näin sadesuoja on helppo irrottaa esim.nuohouksen ajaksi. HUOMIO! Rikkisuojaa ei saa kiinnittää ulkokuoreen kiinni. Kiinnitä rikkisuojan sisäputki ainoastaan alapuolisen modulin sisäputken naaraspäähän tiivistämällä liitokset palonkestävällä tiivistemassalla. Rikkisuojan on saatava liikkua mukana sisäputken eläessä
