1 BASIC VALMISPIIPPU ASENNUS- OHJE , V E R S I O 1

2 Kiitos että valitsit Suomalaisen, Avainlippua kantavan laatutuotteen Haluamme että olet tyytyväinen valintaasi ja siksi toivomme että luet huolellisesti myös nämä asennusohjeet, sillä laadukkaan ja turvallisen kokonaisuuden saat viimeistelemällä asennuksen määriteltyjen ja testattujen ominaisuuksien mukaisesti. YLEISTÄ Tarkasta tuotteet ennen asennusta > asennettu tuote on hyväksytty. Käsittele tuotteita varoen tarkastaessasi ja purkaessasi ja asentaessasi tuotteita, sekä huolehdi asianmukaisesta säilytyksestä. Ennen asennusta: Sinulla tulee olla lupa rakennusviranomaiselta. Olethan tarkastanut toimituksen tuotesisällön ja että se vastaa lähetysluetteloa, eikä tuote ole vaurioitunut kuljetuksessa. Reklamoi asiasta välittömästi tuotteen myyneeseen kauppaliikkeeseen poikkeaman ilmettyä. *Härmä Air ei vastaa asennusohjeista tai CE-merkinnästä poikkeavista / aluekohtaisista asennusmääräyksistä. MINNE OTAN YHTEYTTÄ Rakennustekninen tai lupaan liittyen -paikallinen rakennusvalvonta. Tuotereklamaatio: -tuotteen ostopaikka / jälleenmyyjä. Tekninen tuki asennukseen liittyen: Itä-Suomi Pohjois-Suomi Länsi-Suomi Etelä-Suomi MUUTA Rakennushankkeeseen ryhtyvän/hormin asentajan tulee varmistaa savupiipun yhteensopivuus tulisijan kanssa. Täytä CE -tyyppikyltti huolellisesti asennuksen yhteydessä. Tyyppikyltti kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivämäärän. Tyyppikyltti tulee olla tarkastettavissa ja samassa huonetilassa tulisijan kanssa. Säilytä nämä ohjeet huolellisesti esim. rakennuksen ohjekirjastoon. NUOHOUS Teräshormin nuohous voidaan suorittaa normaalisti. Suosittelemme nuohoukseen Nylon, -tai pehmeää ruostumatonta harjaa. Mikäli hormin pituus vesikatolla on yli 1.5m, tulee hormille rakentaa huoltotaso ja mahdollisesti huoltotikkaat hormin nuohoukseen. Mikäli kohteessa on seinäasennus ja hormi kulkee räystään ohi, voidaan hormi nuohota alapuolisesta puhdistusluukusta ylöspäin. SUOMESSA omakotitalojen piiput tulee nuohota kerran vuodessa ja vapaa-ajan asunnot 3 vuoden välein. Huolehdi hormille esteetön kulku, huoltoluukut, huoltosillat, seklumiesteet lakisääteisen hormitarkastelun mahdollistamiseksi. Nuohouksen yhteydessä tulee tarkastaa lisäeristeiden ilmaraon puhtaus ja pudistaa tarvittaessa. Suosittelemme tarkastamaan säännöllisin väliajoin myös aluskatteen ja vesikaton tiiveden, sekä huoltaa tarvittaessa.

3 SUORITUSTASOILMOITUS Nro. Basic-DoP TUOTE Tuotetyyppi Metallista valmistettu moniseinämäinen ja moduulirakenteinen savupiippujärjestelmä. Tyyppimerkintä Basic T600 Käyttötarkoitus Savupiippu tulisijoille, joiden käyttölämpötila enintään T600. Polttoaine Puu, öljy, kaasu, pelletti, hiili, turve, *olki (*sallittu L50 sisäputki materiaalilla). CE-Merkitty VALMISTAJA Nimi Härmä Air Oy Osoite Köykkärintie Voltti TARKASTUS AVCP: Järjestelmä 2+ Eurostandardi EN :2009 Ilmoitettu elin Inspecta Sertifiointi Oy n:o 0416 suoritti tehtaan ja sen sisäisen laaduntarkastuksen järjestelmän 2+ mukaisesti ja antoi tuotannon sisäisen laadunvalvonnan vaatimustenmukaisuustodistuksen 0416-CPR ILMOITETTU SUORITUSTASO Perusominaisuudet Puristuslujuus Suoritustaso Pystysuora asennus 35m pituuteen saakka. Nokipalon kestävä : G Yhdenmukaistettu tekninen eritelmä Asennusohjeessa annetuin edellytyksin: Suojaetäisyys 60mm palaviin materiaaleihin tuulettuvassa tilassa. Palonkestävyys T600* Suojaetäisyys 50mm max. 800mm:n eristekerroksen läpivienneissä käytettäessä Härmä Air lisäeristystä (katso asennusohje). *koteloinnit / paksumpien eristekerroksien läpiviennit kts.valmistajan asennusohjeistus. Luokituskoodi T600-N1-D/W-Vm-L50055-G50 / T600-N1-D/W-Vm-L20065-G50 Sallittu savukaasujen lämpötila 600 C Kaasutiiveys N1 Virtausvastus Suorat savupiippukappaleet: Epätasaisuuden keskiarvo 0,1mm. Lämmöneristävyys 0,96m²K/W (laskennallinen arvo) Kaasutiiveyden säilyminen: Kyllä Lämpöshokin kestävyys Ilmoitettu sisähalkaisijan säilyminen: Kyllä Vetolujuus: 6m EN :2009 Taivutus / vetolujuus kts. asennusohje Sivuttainen ja vaakasuuntainen veto sallittu: Tuettava vähintään 3,5m välein / yli 30 kulmassa. Vapaa korkeus tuulikuormalle: Tuenta 3,5m välein. Vapaa korkeus huonetilassa: Tuenta 6m välein. Vapaa korkeus ulkoseinällä: 6m ylimmän tuen alapuolella, jonka jälkeen tuenta 3.5m välein. Korroosion kestävyys Vm Jäätymis-sulamiskestävyys Kyllä Erityisominaisuudet Vaatimus Lämpötila läpiviennin sisällä 700 C testissä / 800mm eristekerroksen sisässä max. puun lämpötila: 49 C 85 C Lämpötila seinän pinnassa 700 C testissä / 6h testin korkein mitattu lämpötila seinän lämpötila: 59 C 85 C Ponttimainen eristerakenne Moduulien jatkos sallittu yläpohjaeristeen sisään asennettavaksi. Savupelti Ympäristöministeriön asetuksen mukainen. Ominaisuus läpivienneissä Tuotteessa on otettu huomioon rakennuksen rakenteiden painumavarat. Höyrynsulku Höyrysulun tiivistys toteutetaan alumiinipintaisen eriste-kapselin ulkopintaan. Aluskatteen tiivistys Vilpe:n EPDM kumi testattu nokipalotestein tuotteeseen soveltuvaksi.

4 JNOJJ;;8JN88NPQ6R;I&;SAT8JU J4' * ;8%]="I% J"##8%ZBCG-IV=##"#[$#\ Vm-L50055 G50 Vm-L20065 &+0211)(+( #L%.,/.+*0+1-,*2345))554 P02(92/9)((4-+/' V,-5W0)1214'772 #$%" "#$%#&'$()*+,)--#$'./'0123*456278(9::; 71 AB23C4<2D577E F0/GHH'.0.I#$I0J/0H%#JGKLM''MMLDN.'OL0:477 &'()*+)(,-,)(+(.,/.+*0+1-,*2345))554 X2)(+14'772 61)52)(+)(+(52)(+14'772 8H61)52)(+BXHY1)52)(+BMHA'/7+252)(+ :477<B2<RQS<8%<9C7747<T17 T600-N1-D/W-Vm-L50055-G50 T600-N1-D/W-Vm-L20065-G50 8' )*02.2(2*+((4*':.+002 A'(9+(**)(7+*0,3FF* CH&,/,002)ZHA4)3207,F00W'1'*4:0++0 >L$'J/LJHLILLJ ;()--,)*74'/-2<=-*4'/)2*2345)) )02.21))0'* )02 8'$/GLJKGJ/LJ ;5,02*2)*449+(7+*7)2/3'#>%-- A'//''*)'(7+*0,3FF* P)*,5407+(321-)*04*-20+/)221).2527*44* 9#%%,.0$'J/#K))J 9#%M,JUV-'.-0J/#K))J AF11, 8'7)521'(7+*0,3FF*[HAF11,BOH;) :G'KL/LJHLILLJ +0,)*FF*52123))(-20+/)221+):)(D--EH$#--\ YZLVIG0/#'J))J <G+0'14.44*H"- 60mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa. I;)5F*0F*4'/202*+((47*+0HJ47)+(+()--,)*3,1)<>=-<#K741-2**2 17%%MGHGKGG.%G/0$'GGH''.M''ML.VHH0JJG.#-)K'JJ#/LLH0//LKGJJG/'HGJJG IG25227'/7+4*0441)74'/-211+HJ441)74'/-2(/2*)002-20'*20>*4'/20 17%%MGHGKGG.%G/0$'GGH''.%G[377%%D.)H#<QK#H'MVUI'JJG *2345)) ))0'* >325227'/7+4*0441)74'/-211+H 50mm 17%%MGHGKGG.%G/0$'GGH''.KGG-GJLL./G'J'JJGH#M'K'0..0'JJ# palavaan materiaaliin 200mm korkuisella tuulettuvalla eristekapselilla, M6^#%=I#^I^< 04+(02<>=-3,1+)(L jonka 37%%MGHGKGG.%G/0$'GGH''.-V/0HV'/L.G yhteiskorkeus on 800mm. Holkin ympärillä voi olla maksimissaan 700mm IM4'(+0)12**2H"-3,1+)(L rakennuksen eristettä. IN17'*+)(,11,H"-F1)--,(04+(21254' <>=-F1)--,(04+( F1,54'1+112L 50mm palavaan materiaaliin vaakasuuntaisesissa läpivienneissä. Maksimi seinävahvuus 200mm. Ei testattu koteloidussa rakennelmissa. W##X)/)J<JLHG/LJ-0J/#K))J AF11, Suojattava tarvittaessa ihokontaktilta. <:\?+A\\]"N(F;(;:&8&?&+ABBNZF\\?\^+ZA:Q8;?&B(F&;Z"^8\+Z^BB\:< "

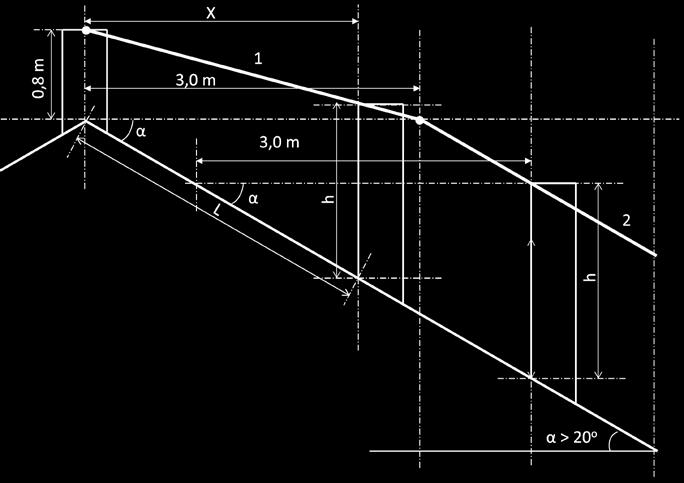

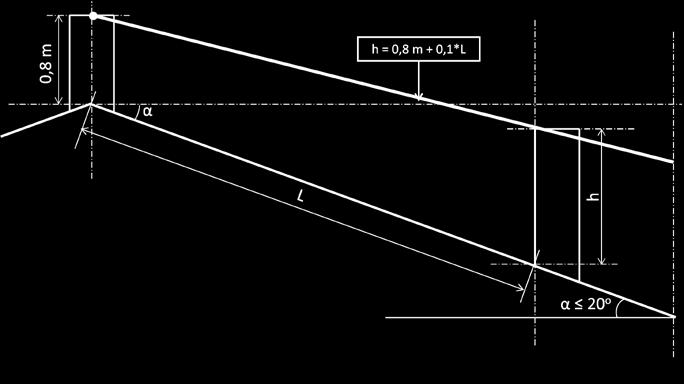

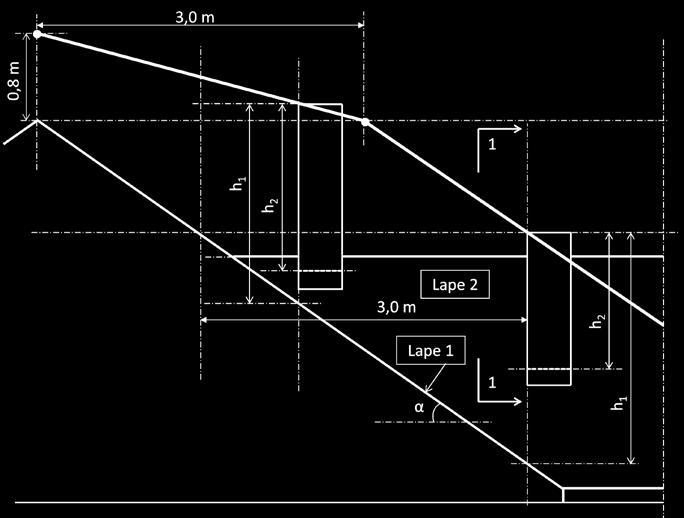

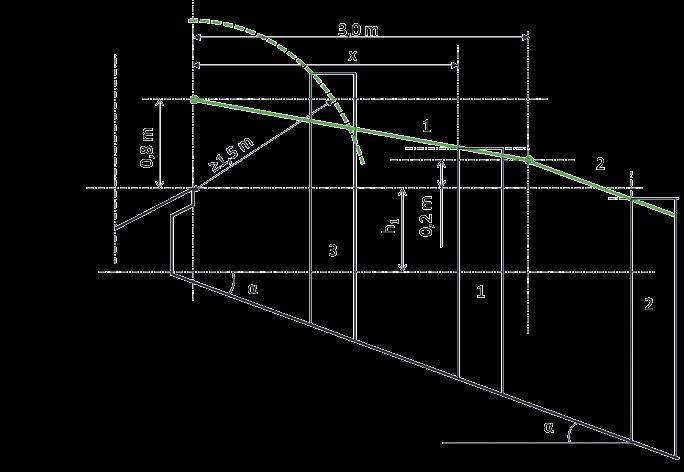

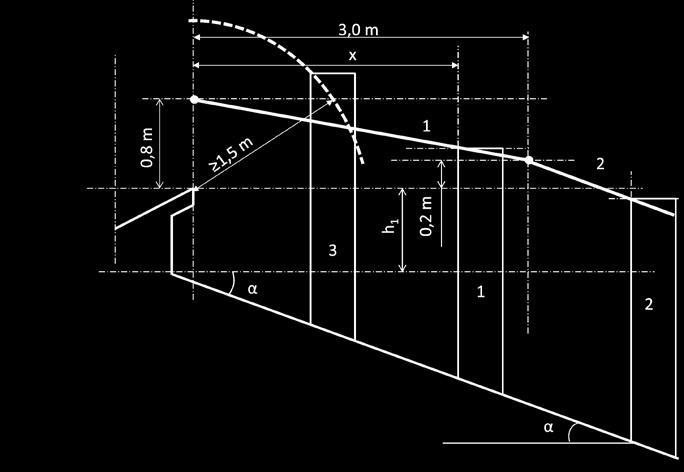

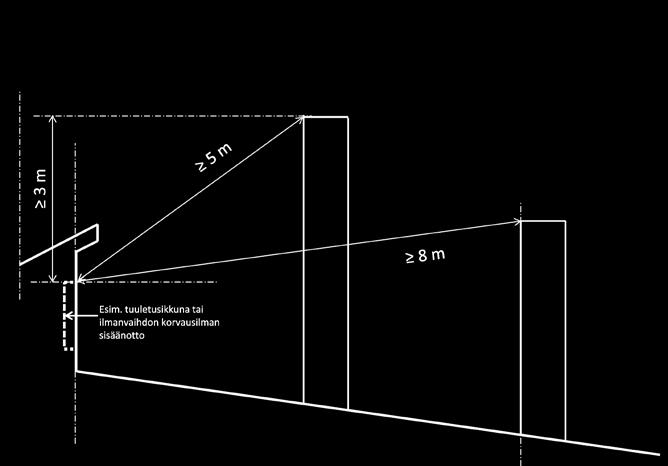

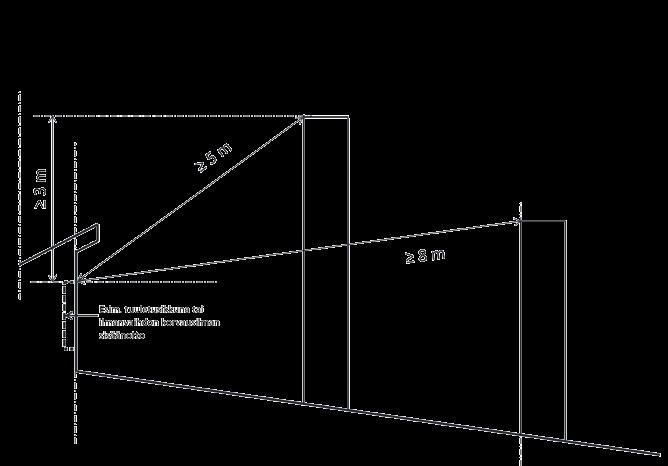

5 Tapaus A kaltevuus" 20 o Tapaus B kaltevuus" > 20 o Vesikaton harjalla on savupiipun pään ja Vesikaton harjalla on savupiipun katteen välinenpienin etäisyys piipun juuresta pään ja katteen välinen pienin mitattuna vähintään 0,8 m. Tavanomaisilla etäisyys piipun juuresta kattokaltevuuksilla lappeella olevansavupiipun mitattuna vähintään 0,8m korkeuteen lisätään 0,1 m jokaista lapemetriä (RakMK E3 (2007). Kun piipun harjanpuoleisen reunan kohden harjalta laskettuna (RakMK E3 (2007)). yläpään etäisyys harjasta on enintään 3,0m, yläpään Tavanomaisena kattokaltevuutena pidetään korkeusasema määräytyy suoran 1 mukaan. enintään 20 o :n kaltevuutta. Kaava: 0,8 h = 0,8 + (tan "- ) * ""#$ 3 0,8 3 h = 0,8 + (sin " "- * cos " ) * # Kun piipun harjanpuoleisen reunan yläpään etäisyys harjasta on yli 3,0m, piipun yläpään etureunan vaakaetäisyys kattopinnasta tulee olla vähintään 3,0m suora 2 (h = 3,0 * tan " ). Tapaus C kaltevuus" 20 o Piipun yläpään pystysuora vähimmäisetäisyys kattopinnasta määritetään kummallakin lappeella (lappeella 1 = h 1 ja lappeella 2 = h 2 ) lappeen kaltevuudesta riippuen kuvasta A (" 20 o ) tai B ( > 20 o ). Tässä esimerkissä etäisyys on määritetty lappeella 1 kuvasta B #"> 20 o ). Tapaus D Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on enintään 3,0 m, piipun korkeus määräytyy suoran 1 mukaan (piippu 1). Kaava: h 1 + 0,8 + (tan " "- 0,2) * Kun piipun harjanpuoleisen reunan vaakaetäisyys palavatarvikkeisesta seinämästä on yli 3,0 m, piipun korkeus määräytyy lappeen suuntaisen suoran 2 mukaan (piippu 2). Etäisyys palavatarvikkeisen rakennusosan ja piipun yläreunan välillä tulee kuitenkin olla vähintään 1,5 m (piippu 3). Tapaus E Piipun pituutta määritettäessä tulee ottaa huomioon tuloilman sisäänottoaukot ja tuuletusikkunat siten, ettei savupiipun yläreunan etäisyys niihin ole alle 8 m tai alle 5 m, jos korkeusero on vähintään 3 m. Tapaus F Eräitä erityistapauksia Seinän läpi vietävien piippujen yläpään korkeudet määritetään soveltaen kuvia AE. Kattoikkunoiden läheisyydessä ei piippua saa sijoittaa kuvan raidoitetulle alueelle (C = 1, 0 m, D = 2,0 m). Yläpään vähimmäisetäisyys palatarvikkeisiin rakenneosiin on kuitenkin oltava kaikissa tapauksissa vähintään 1,5 m.

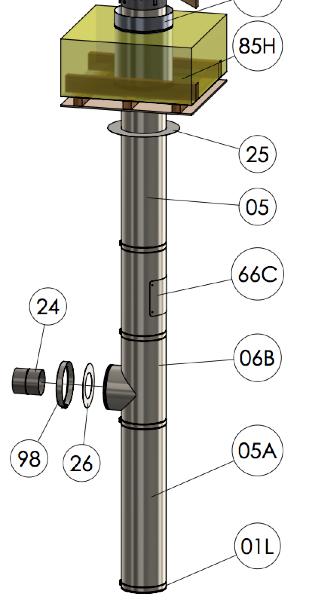

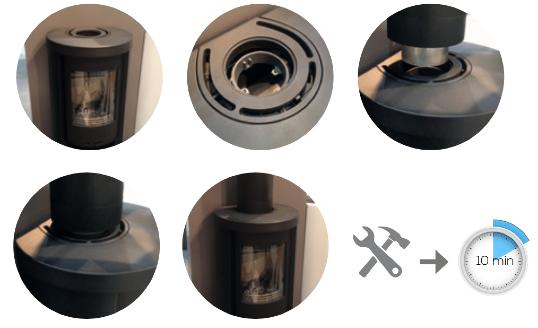

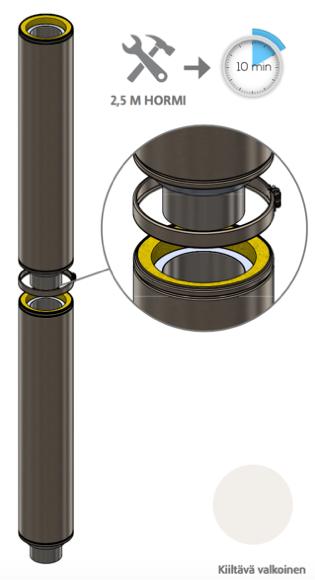

6 TAKKA JA KAMIINA LIITOKSET TULISIJALIITOSPAKETTI 1. Moduuli (suoramoduuli tai savupeltimoduuli) 2. Peitemansetti (umpinainen tai reikäkuvioitu) 3. Tuki/pohjalevy 4. Muuntadapteri, jatkoyhde tai liitoskappale 5. Tulisijaliitos (takka tai kamiina) HUOM Ympäristöministeriön julkaiseman asetuksen mukaisesti savupiiput tulee varustaa savupellillä, ellei takassa tai kiukaassa itsessään ole savupeltiä. (ei koske kaasu ja jatkuvan polttoaineen syötöllä varustettuja tulisijan piippuja) ASENNUS TULISIJAAN Tulisijoissa on hormiliitokseen suunniteltu lähtökappale. Hormi voi mennä tulisijasta riippuen lähtökappaleen päälle tai lähtökappaleen sisään. Hormimoduulin liitoskappale on vakiona 80mm korkea, joka tulee lyhentää tai jatkaa tarvittaessa oikean pituiseksi. Varaavissa takoissa hormi asennetaan vastaamaan tulisijan kantta. Kamiinoissa saattaa olla lähtökappaleen ympärillä ilmakiertosäleikkö, jolloin takan luovuttama lämpö pääsee kulkeutumaan huonetilaan. Tätä säleikköä ei saa sulkea hormimoduulilla, jolloin lähtö tulee moduuli tulee jättää kannen pinnasta hieman auki, jolloin ilma pääsee kiertämään. Valikoimassamme on ilmaritilällä varustettuja peitemansettia, joka voidaan laskea vastaamaan kantta, jolloin liitoksesta saadaan siisti. MODUULIEN LIITTÄMINEN Moduulit liitetään toisiinsa kiinnityspannalla. Kiinnityspanta lukitsee moduulit ja tekee tuotteesta tukevan. Pantakiinnityksen ansiosta tuulikuorman kesto on huippuluokkaa ja hormin voi asentaa roikkumaan jopa oman painonsa varaan 6m korkuisesti. Hormiliitoksessa koiraspää tulee aina alaspäin ja vastaavasti naaraspää on ylöspäin, kuten kuvassa. Näin mm. mahdollinen kondenssivesi tai sadevesi ei pääse valumaan eristeisiin. HUOM Kivivialla eristeen sideaine alkaa haihtumaan 400 C lämpötilassa. Eriste saattaa luovuttaa hajua, kunnes sideaine on haihtunut eristeestä kokonaan. Hajua voi ehkäistä massaamalla pantaliitokset tai asentamalla esim alumiiniteippi kiinnityspannan alle. HUOM Vesikaton yläpuoliset liitokset tulee tiivistää aina elastisella liimamassalla. Massa asennetaan ulkokuoren poikittais-sauman väliin / kiinnityspannan alle. Tällä varmistetaan että sadevesi ei pääse valumaan jatkoskohdasta eristerakenteeseen. HUOM Piippu on suojattava tarvittaessa ihokontaktilta.

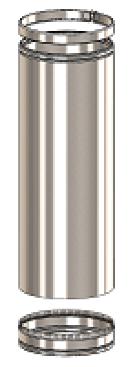

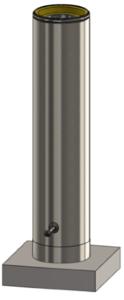

7 Takaa tai sivusta lähtevät liitokset (rakennuksen sisällä) Alaliitos tulisijan takaa tai sivusta. Hormin huonejalusta ja haara asennetaan palamattomalle pohjalle. Hormi voidaan tarvittaessa kiinnittää pultilla jalustan sisäosasta lattiaan. Mikäli haaran korkeus on tulisialiitokseen nähden liian korkea, tulee tulisijaa korottaa oikeaan korkeuteen. Haarakappaleessa tai yläpuolelle tulevassa puhdistusluukkumoduulissa on puhdustusluukku, josta vaaka ja pystyosuus voidaan nuohota. Mikäli haarassa ei ole puhdistusluukkua, voidaan haara osa nuohota tulisijan puhdistusluukun kautta. Taka tai sivuliitos tulisijan keskeltä tai yläkulmasta Asennustapa on vastaava kuin alaliitoksella. 05A - säädettävä jalusta Säädettävä jalusta lyhennetään tarvittavaan korkeuteen. Moduuli leikataan alaosasta ja lisätään säätökappale, joka limittyy pannattomasti. Säätökappaleen toisessa päässä on pantakiinnitykseen ura, jolla se voidaan liittää jalustaan. Tuennat Välipohjat tukevat piippua, jolloin varsinaista tuentaa tarvitaan mikäli hormi ylittää huonetilassa yli 6m korkeuden. Kannatinpannalla voidaan tukea piippu niin sivu kuin pystysuunnassa. Vesikaton yläpuolella hormi voi olla maksimissaan 3.5m ilman tuentaa.

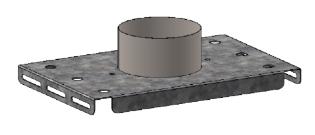

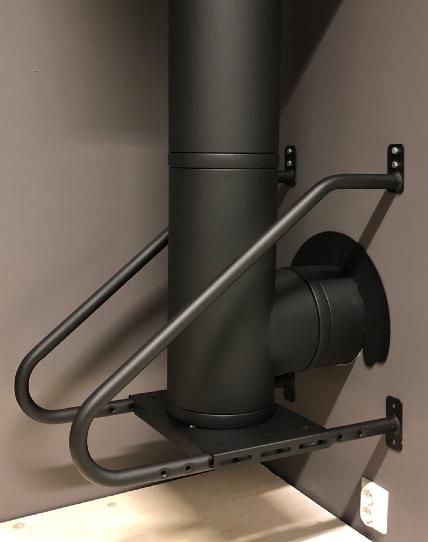

8 Takaa tai sivusta lähtevät liitokset (rakennuksen ulkona) Seinäläpivienti Jalustan pohjalaippa, jonka pohjassa puhdistusluukku Voit asentaa pohjalaippaan esim. kierretangot, jolloin hormiasennus voidaan totuttaa maasta lähtevänä / tukevan liikkumattoman alusta päältä. Vaakamoduuli tulee olla nuohottavissa. Nuohous voidaan suorittaa jalustan pohjan kautta tai haaramoduulin yläpuolelle tulevalla erillisen nuohousluukku moduulin kautta. Hormin seinäläpivienti eristetään ohjeiden mukaisesti ja eriste peitetään peitelevyillä tarvittaessa sekä sisä että ulkopuolelta. Seinäkiinnitys Jalustan pohja voidaan kiinnittää seinään asennettavaan runkoon, jolloin etäisyyttä voidan säätää rungon putkissa vaakasuuntaisesti. Mikäli jalusta ei riitä räystään ohitukseen, räystäs voidaan kiertää kulmamoduulien avulla. Seinätuenta Seinätuentaan voidaan käyttää joko haarustuentaa, kannatinpantaa tai räystääseen kiinnitettävää tuentaa. Ensimmäinen tuenta tulee olla viimeistään 6m kohdalla ja tämän jälkeen tuenta tulee tehdä vähintään 3.5m välein. Vesikaton yläpuolella hormi voi olla maksimissaan 3.5m ilman tuentaa. Räystästuenta tukee hormia, mutta ei kannattele sen painoa. Räystään läpivienti tukee myös hormia. Tuentaan ja kannakointiin suunniteltuja pantoja

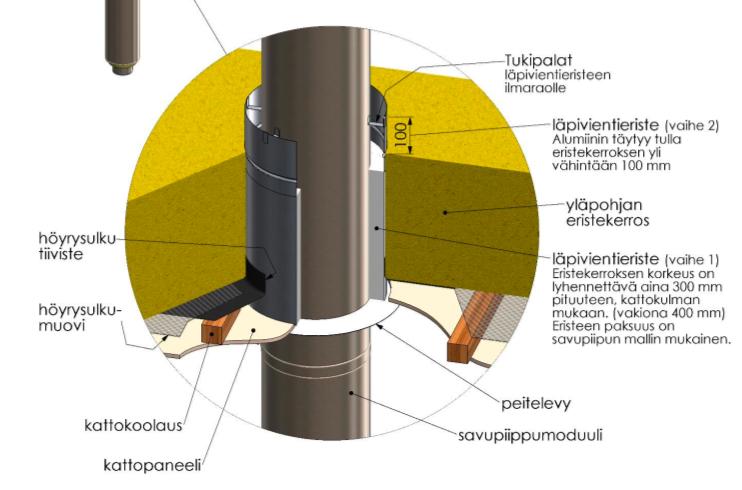

9

10

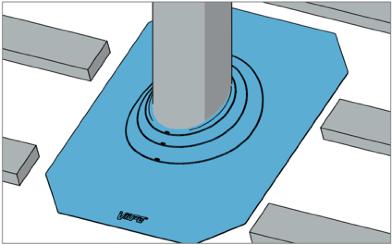

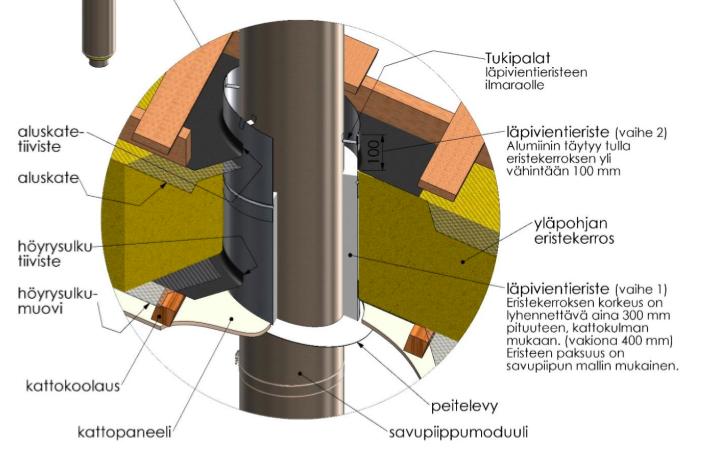

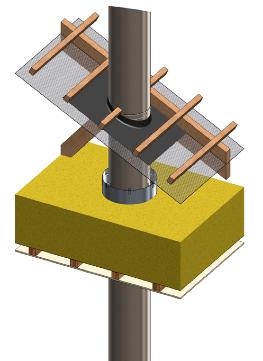

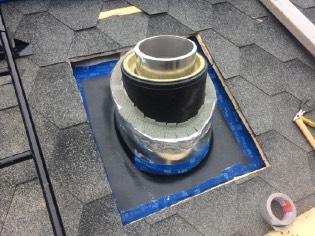

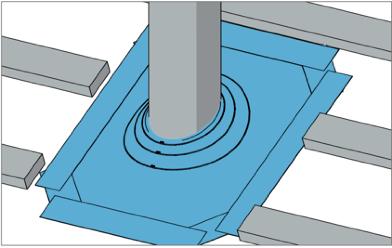

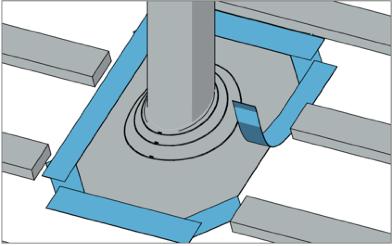

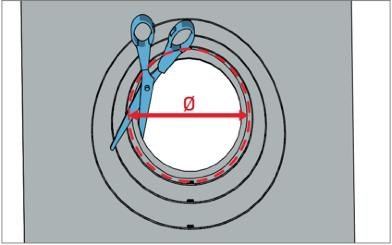

11 Suoran katon läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste. Varmista että tuulettuvaan osuuteen ei pääse roskia -myöskään puhallusvillan asennuksen yhteydessä. VINKKI: Kuminen höyrynsuluntiiviste voidaan asentaa etukäteen, jolloin lisäeriste työnnetään piipun kanssa kumin läpi kokonaisena pakettina. Aluskatetiiviste tulee aluskatteeseen normaalisti. Eristekerroksen korkeus Basic piipussa on 200mm ja paksuus 50mm. Viistokaton läpivientieristys. Alumiinisen lisäeristeen päälle on asennettu höyrynsulkutiiviste ja aluskatetiiviste. HUOM Viistekatoissa leikatun eristeen osa suositellaan siirtämään yläpuolelle katon suuntaisesti. Lisää leikattu eriste kattokulman suuntaisesti. Eristeen paksuus on Basic piipussa 50mm.

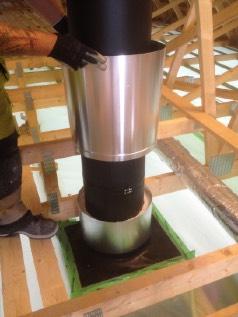

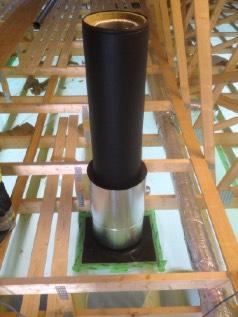

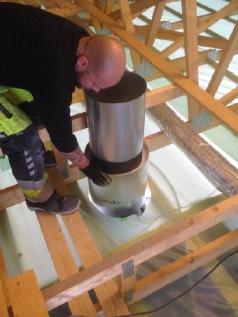

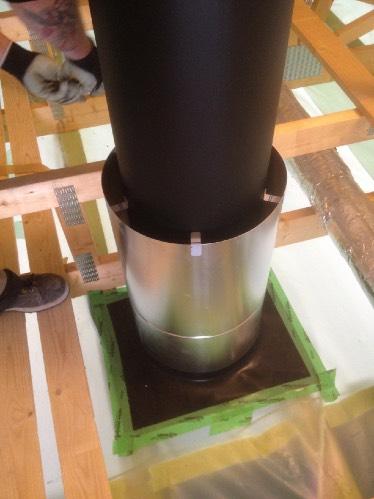

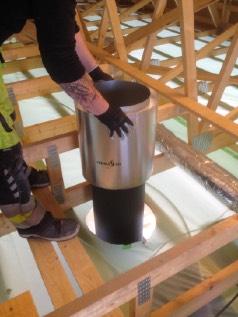

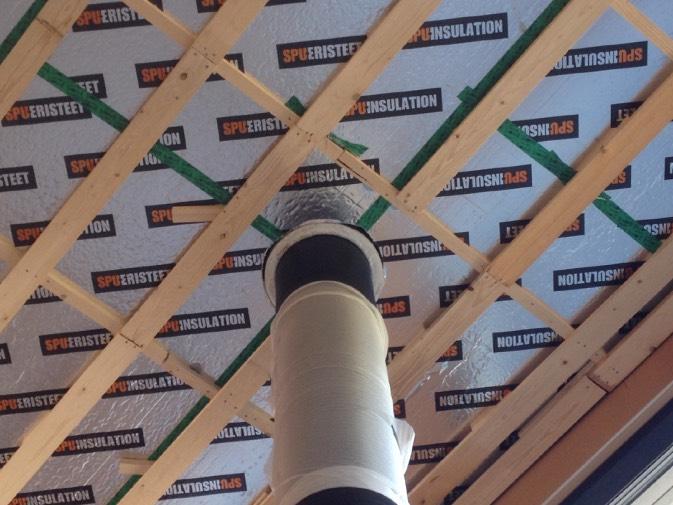

12 LISÄERISTEEN JA HÖYRYSULUN ASENNUS Työnnä lisäeriste hormimoduulin päälle. Sisällä oleva asennuskapseli liukuu ulos. Eriste on tiivis hormimoduulia vasten, joten eristeen tiivistämiseen ei tarvita teippiä tms. Työnnä lisäeriste höyrysulkumuovin ja kattorakenteen (paneelin) läpi, siten että eriste on muutaman millin paneelin alapuolella. Huom. Peitelevy peittää läpiviedyn eristeen. Asenna toinen 400mm korkea alumiininen holkki eristysosuuden päälle ja teippaa tai ruuvaa se kiinni toisiinsa. Varmista että lisäeristeen ilmaraossa ei ole roskia, eikä sinne pääse puhellusvillaa eristystöiden aikana. Ilmarako on suojattava, mikäli puhallusvillojen asennus suoritetaan hormiasennuksen jälkeen. Kiinnitä tyhjän holkin ja moduulin väliin tukipalat, joilla varmistetaan että eristeen alumiiniosuus ei pääse puristumaan ja ilmatuuletus säilyy. Kiinnitä höyrysulkutiiviste höyrysulkumuoviin sinisella tiivistysteipillä. Muista että kumitiivisteen kaulus tulee olla ylöspäin. Varmista että tuulettuvaan osuuteen ei pääse roskia -myöskään puhallusvillan asennuksen yhteydessä Tukipalat, jolla eriste keskitetään piippuun. Jatkoholkki 400mm (tuulettuva osuus). Eristekapseli 400mm > jossa 200mm eriste. Höyrysulkutiiviste > teipataan tai liimataan. Eristekapseli on vakiona 800mm korkuinen ja sitä vasten saa olla 700mm korkuisesti rakennuksen eristettä, kuten puhallusvillaa tai muovieristettä. Alumiininen kaulus tulee ulottua 100mm rakennuseristeen yläpuolelle. Alumiinikuorta voidaan jatkaa tarvittaessa halutuun korkeuteen, esim. Eriste voidaan tuoda SPU eristeiden läpi ja asentaa uretaanivaahto Härmä Air alumiinipintaisen eristeen ja SPU eristeen väliin tiivisteeksi tai teipata alumiiniteipillä tiiviiksi Lisäeriste on esikiristetty tehtaalla tiiviiksi, jolloin eristeen ja piipun väliin ei tarvitse tiivistää.

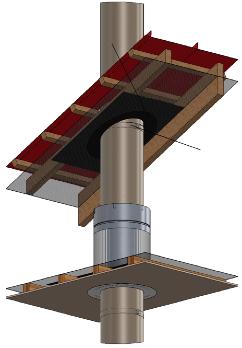

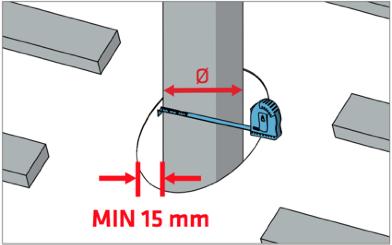

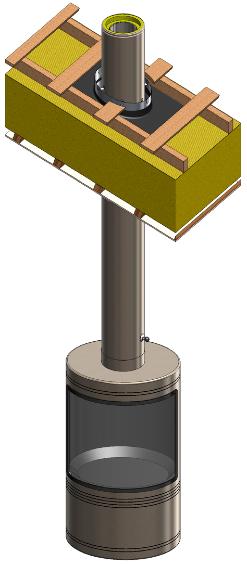

13 Aluskatetiivisteen asennus. Aluskatteen ja piipun väliseen saumaan asennettavan tiivistyskappaleen tehtävänä on estää sade- ja kondenssiveden kulkeutuminen rakenteisiin aluskatteen ja piipun välisestä saumasta. Piipun ulkopintaa koskettava tiivistekumi on joustavaa EPDM- kumia. Tuotteen käyttäytyminen on testattu savupiipun lämpötilankestävyys- ja nokipalotesteillä. Tiivisteen asennus alakautta piippua vasten Tiivisteen aennus yläkautta eristeholkin päälle Varmista aina asennuksessa että hormia vasten oleva tiivisteen kaulus on ylöspäin, näin varmistat että mahdollinen vesi ei keräännyt pussiin.

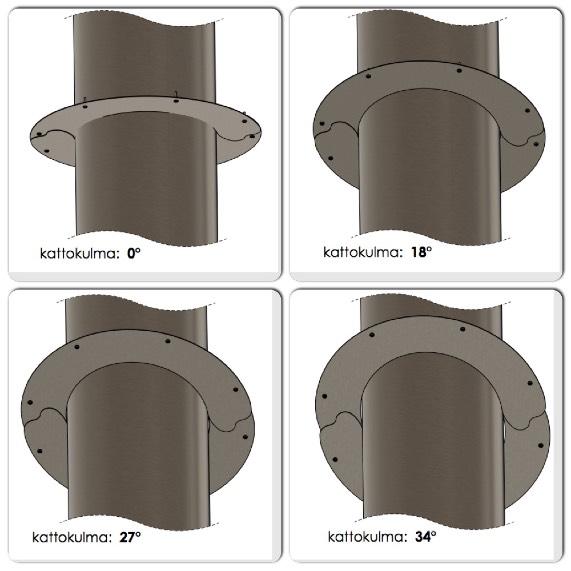

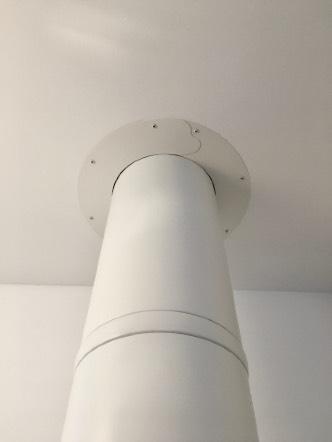

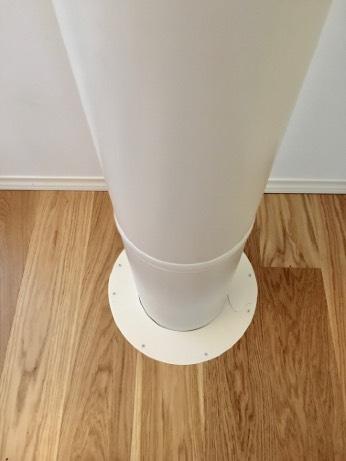

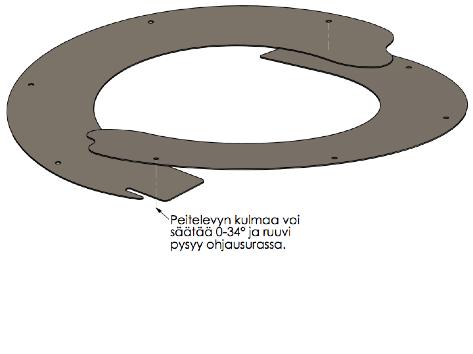

14 Peitelevyn asennus Alakattoon, lattiaan tai seinäläpivienteihin HUOMIOI NÄMÄ TÄRKEÄT ASIAT ENNEN ASENNUKSEN ALOITTAMISTA - Peitelevyn kulmaa voi säätää 0-34 kattokaltevuuksiin. - Peitelevy kiinnitetään kattopintaan joko ruuveilla tai liimalla. - Peitelevyn ja hormin välinen sauma voidaan tiivistää esim. saniteettisilikonilla. - Peitelevyllä voidaan peittää alakattojen, lattian ja seinänläpiviennit. PEITELEVYN ASENNUS Peitelevyn lamellit asennetaan molemmilta puolilta ristiin, jolloin ne näyttävät päälekkäin ollessaan samanlaiselta. Valikoimassamme on myös suoran katon peitelevyjä. Levy on asennettava moduuliin ennen moduulien kiinnitystä. PEITELEVYN ASENNUS ERI KATTOKALTEVUUKSIIN Mikäli kattokaltevuus on jyrkempi kuin 34, voidaan levyn reunoja hioa hieman suuremmaksi, että peitelevy saadaan istumaan kattokaltevuuteen sopimaksi.

15 Vesikaton pellityssarja kattokaltevuuteen Vaihtoehtoinen pellityssarja 0-10 kattokaltevuuteen / huopakatolle Helman siivekkeiden kulmaa säätämällä pellitys saadaan istumaan eri korkuisiin profiileihin. Huopakatolla helmat leikataan suoraksi.

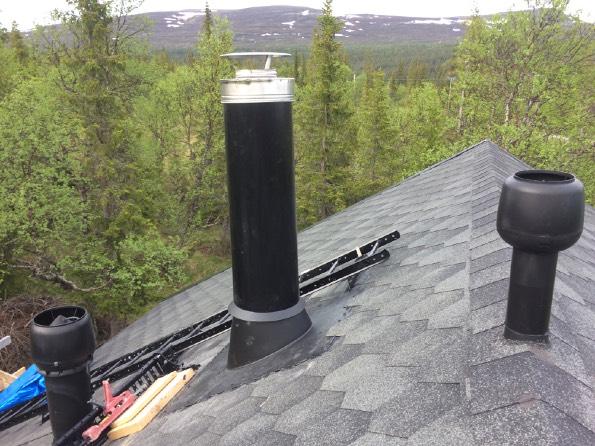

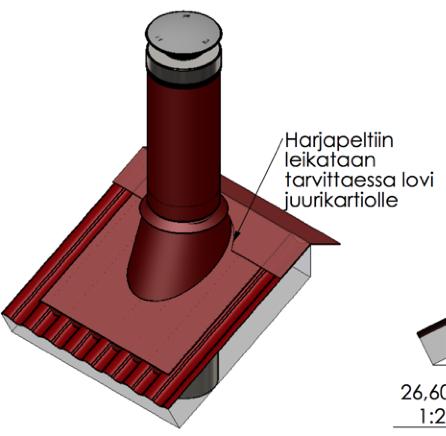

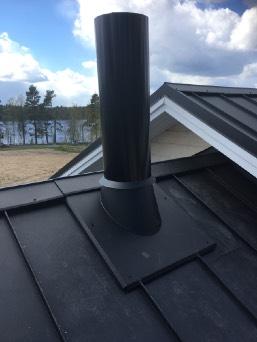

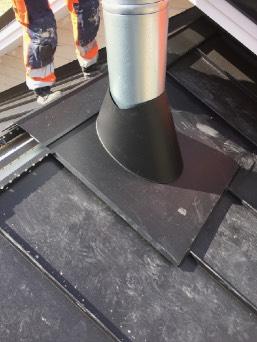

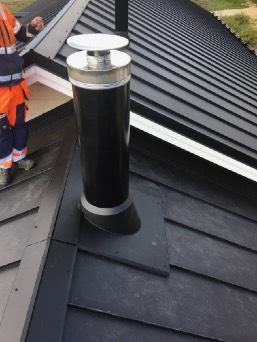

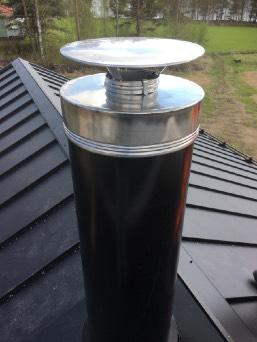

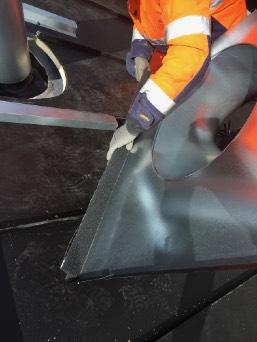

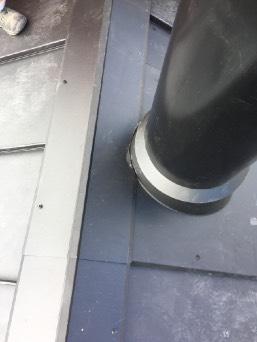

16 Asennus konesauma -ja konesaumajäljitelmäkattoon Aseta jatkokset aina siten että vesi juoksee jatkosten yli Kiinnitä rikkisuoja (hormin päätekappale) aina palomassalla sisäputkeen, kuten moduulien jatkokset. Rikkisuoja elää pystysuunnassa lämmön vaikutuksesta, jolloin sitä ei saa kiinnittää ruuveilla sivusuunnasta. Rikkisuoja pitää myös alemmat osat paikoillaan. Verhousputki ja piippumoduuli tulee olla samaan korkeuteen lyhennetty. Myrskykauluksella estetään veden valuminen juurikartioon. Juurikartio leikataan tarvittaessa kattokaltevuuteen sopivaksi. Jyrkälle katolle takareunasta ja loivalle katolle etureunasta. Konesaumakaton saumalle leikataan ura pellityksen etureunaan Asenna liima konesaumakaton kiskon alle. Liimalla estetään mahdollisen veden sivusuuntainen siirtyminen. Kiinnitä kiskot tiivisteellisillä ruuveilla kattoon. Superloni tiivisteet kiinnitetään etureunaan, sekä molemmille sivuille kiskojen ulkopuolelle, jolla estetään myös veden tuiskulumen eteneminen. Konesaumakatossa harjakappale tulee hankkia erikseen

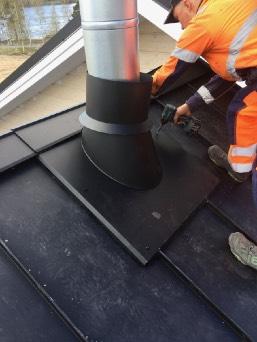

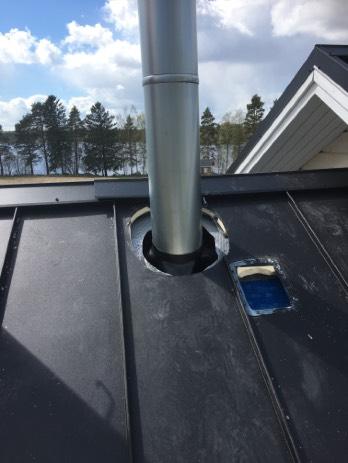

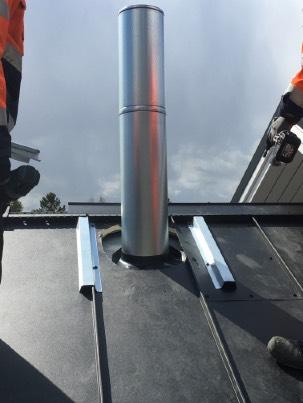

17 Peltisarjan asennus konesaumakattoon Leikkaa kattoon hormia isompi reikä, jolloin voit tiivistää mahdollisesti aluskatteen yläkautta. Asenna konesaumakattoon asennuskiskot tai kestopuu rimat kattoon. Laita liimamassa tiivisteen alle, jolloin veden sivuttais suuntainen valuminen estyy. Kiinnitä kiskot kattoon sopivilla ruuveilla. Asenna pellityksen molemmille sivuille ja alareunaan vanutiiviste. Tiiviste estää tuiskulumen ja roskien kertymisen pellityksen alle. Asenna juurilevy paikoilleen. Juurilevyn tai jatkolevun tulisi mennä harjapellin alapuolelle. Perinteisessä konesaumakatossa juuri voidaan kantata katon yli tai hankkia harjakappale erikseen. Leikkaa peltisarjan etuosaan / konesaumakohtaan lovi. Ruuvaa pellitys asennuskiskoihin kiinni tiivisteellisillä kattoruuveilla. Asenna myrskukaulus juuriosan päälle. Mikäli sarja tulee lähelle harjaa, voidaan harjapeltiä muotoilla, että pellitys mahtuu harjapellin alle. Lyhennä hormi tai verhousputki oikeaan mittaan. Asenna verhousputki myrskykauluksen päälle. Kiinnitä rikkisuoja palomassalla sisäputkeen. Rikkisuojaa ei saa ruuvata kiinni verhousputkeen tai hormiin. Rikkisuojan tulee päästä nousemaan ja laskemaan hormin lämmetessä. Pellityssarjan asennus on valmis.

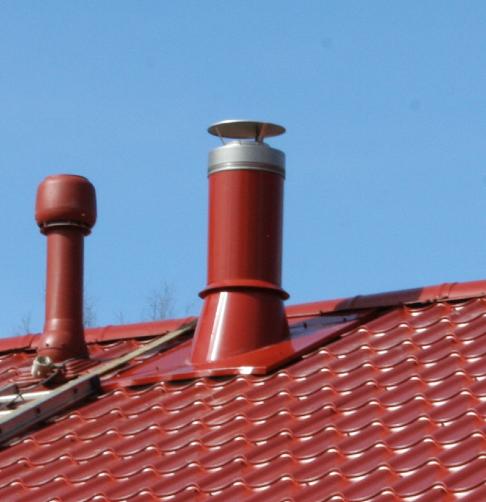

18 Kattoläpivienti eri kattoprofiileissa Härmä Air Oy Palahuopakatossa pellityksen yläreuna asennetaan huovan alle ja alaosa huovan päälle. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Tiilikatossa pellityksen yläreuna asennetaan joko tiilen tai harjatiilen alle ja alaosa tiilen päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon tiivisteellisillä ruuveilla. Peltikatossa pellityksen yläreuna asennetaan harjapellin alle ja alaosa pellin päälle. Pellityksen alle kiinnitetään superloni tiivisteet ja painetaan kattopintaa vasten. Kiinnitys kattoon tiivisteellisillä ruuveilla. Huopakatossa pellitys asennetaan suoraa huovan päälle, jolloin reunojen päälle hitsataan huopakaistaleet tai kahden alushuovan ja pintahuovan väliin. Pellityksen helmat leikataan suoraksi, eli kanttaus pois. Kiinnitys kattoon liimamassalla ja ruuveilla. Jos pellitys tulee lähelle harjapeltiä tai tiiltä, voidaan harjakappaletta loveta että pellitys mahtuu harjakappaleen alle. Vastaavasti jos pituus ei riitä, jatketaan pellitystä jatkolevyillä, kunnes etäisyys on riittävä. Rikkisuoja, eli moduulin päätekappale kiinnitetään aina palomassalla sisäputkeen. Päätekappaletta ei saa ruuvata pellityksen verhousputkeen tai moduulin pintapeltiin kiinni. Hatun täytyy päästä elämään lämpölaajenemisen myötä, jolloin sisäputki nostaa ja laskee hattua.

19 Asennusraportti JÄLLEENMYYJÄN TIEDOT Toimittaja / jälleenmyyjä PIIPUN JA TULISIJAN TIEDOT Piippumalli Savukanavan halkaisija mm Piipun paloluokka Piipun korkeus Tulisija merkki / malli Tulisijan paloluokka ASENNUKSEN TIEDOT Pystysuora asennus Vino / vaaka asennus metriä. astetta / metriä. Piipun lisäeriste on asennettu. Välipohjaan Yläpohjaan Seinään Koteloon Piippuun on asennettu CE-merkinnästä kertova tyyppikilpi täytettynä Kyllä Ei Piipun pintaan ei ole kiinnitetty palava-aineista materiaalia. Kyllä Ei Piippu on asennettu koteloituun rakenteeseen. Kyllä Ei Asennus on suoritettu savupiipun asennusohjeiden mukaisesti. Kyllä Ei Asennuksessa on noudatettu Ympäristöministeriön säädöksiä. Kyllä Ei Asennuksessa on noudatettu voimassa olevia rakennusmääräyksiä. Kyllä Ei Asennus pvm. Kiinteistön omistaja Osoite Kiinteistötyyppi ASENTAJAN TIEDOT Asentaja Asentajan puhelinnumero Asentajan sähköposti Osoite Päiväys ja allekirjoitus Säilytä tämä täytetty lomake ja sisällytä tiedot rakennuksen käyttö- ja huolto-ohjeeseen. Toimita tarvittaessa kopio kunnan/kaupungin rakennusviranomaiselle, sekä kiinteistön omistajalle.
