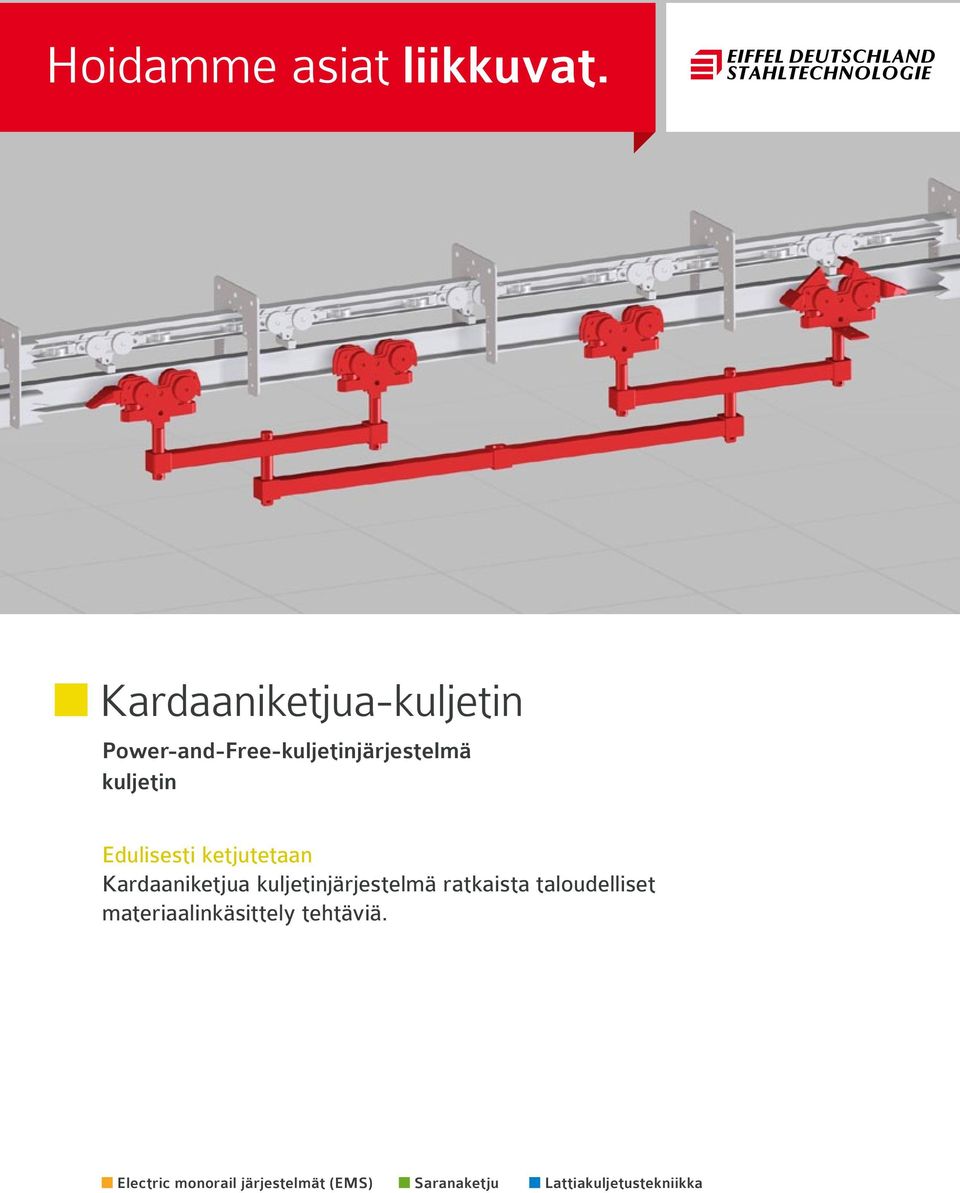

1 Hoidamme asiat liikkuvat. Kardaaniketjua-kuljetin Power-and-Free-kuljetinjärjestelmä kuljetin Edulisesti ketjutetaan Kardaaniketjua kuljetinjärjestelmä ratkaista taloudelliset materiaalinkäsittely tehtäviä. Electric monorail järjestelmät (EMS) Saranaketju Lattiakuljetustekniikka

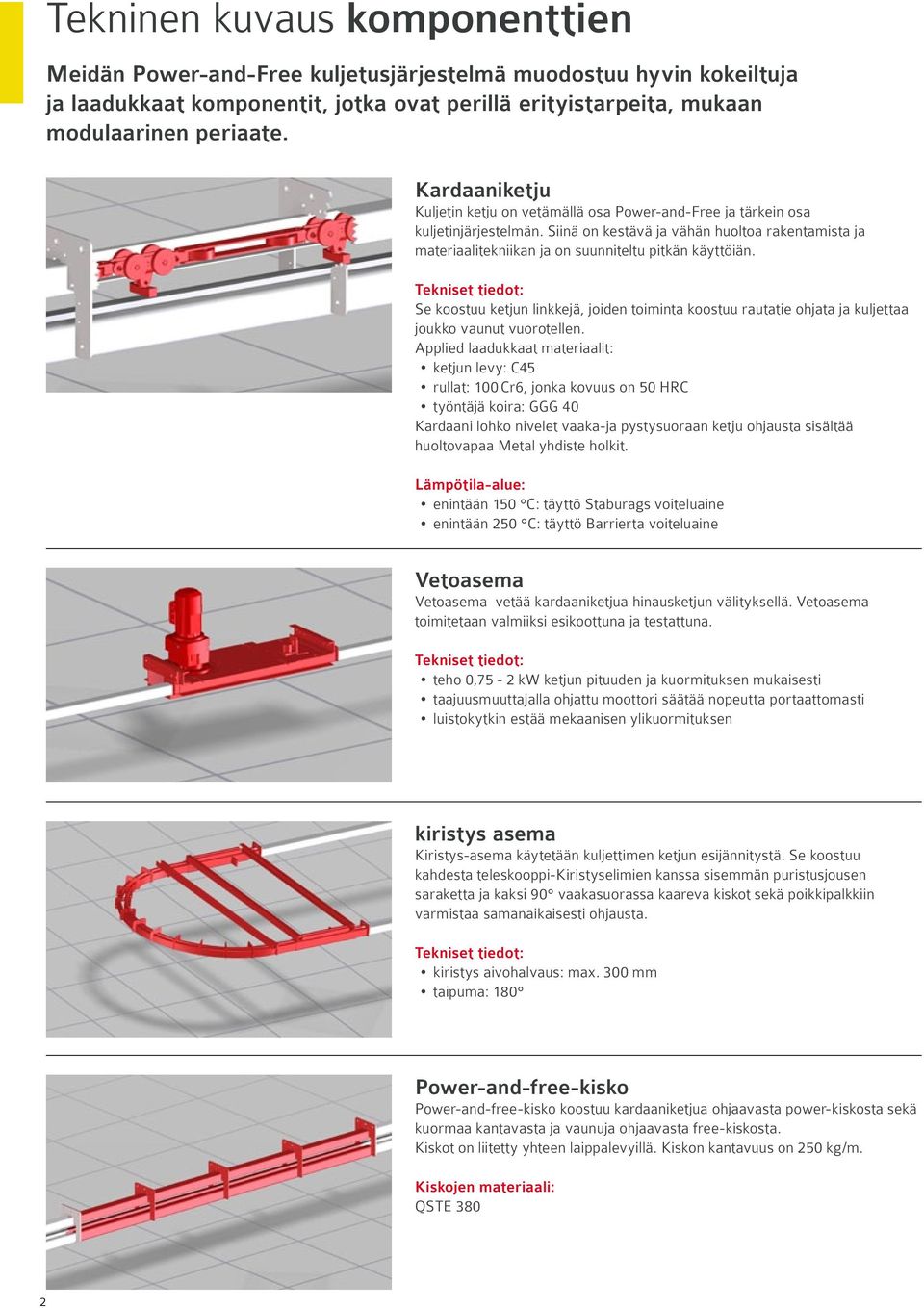

2 Tekninen kuvaus komponenttien Meidän Power-and-Free kuljetusjärjestelmä muodostuu hyvin kokeiltuja ja laadukkaat komponentit, jotka ovat perillä erityistarpeita, mukaan modulaarinen periaate. Kardaaniketju Kuljetin ketju on vetämällä osa Power-and-Free ja tärkein osa kuljetinjärjestelmän. Siinä on kestävä ja vähän huoltoa rakentamista ja materiaalitekniikan ja on suunniteltu pitkän käyttöiän. Tekniset tiedot: Se koostuu ketjun linkkejä, joiden toiminta koostuu rautatie ohjata ja kuljettaa joukko vaunut vuorotellen. Applied laadukkaat materiaalit: ketjun levy: C45 rullat: 100 Cr6, jonka kovuus on 50 HRC työntäjä koira: GGG 40 Kardaani lohko nivelet vaaka-ja pystysuoraan ketju ohjausta sisältää huoltovapaa Metal yhdiste holkit. Lämpötila-alue: enintään 150 C: täyttö Staburags voiteluaine enintään 250 C: täyttö Barrierta voiteluaine Vetoasema Vetoasema vetää kardaaniketjua hinausketjun välityksellä. Vetoasema toimitetaan valmiiksi esikoottuna ja testattuna. Tekniset tiedot: teho 0,75-2 kw ketjun pituuden ja kuormituksen mukaisesti taajuusmuuttajalla ohjattu moottori säätää nopeutta portaattomasti luistokytkin estää mekaanisen ylikuormituksen kiristys asema Kiristys-asema käytetään kuljettimen ketjun esijännitystä. Se koostuu kahdesta teleskooppi-kiristyselimien kanssa sisemmän puristusjousen saraketta ja kaksi 90 vaakasuorassa kaareva kiskot sekä poikkipalkkiin varmistaa samanaikaisesti ohjausta. Tekniset tiedot: kiristys aivohalvaus: max. 300 mm taipuma: 180 Power-and-free-kisko Power-and-free-kisko koostuu kardaaniketjua ohjaavasta power-kiskosta sekä kuormaa kantavasta ja vaunuja ohjaavasta free-kiskosta. Kiskot on liitetty yhteen laippalevyillä. Kiskon kantavuus on 250 kg/m. Kiskojen materiaali: QSTE 380 2

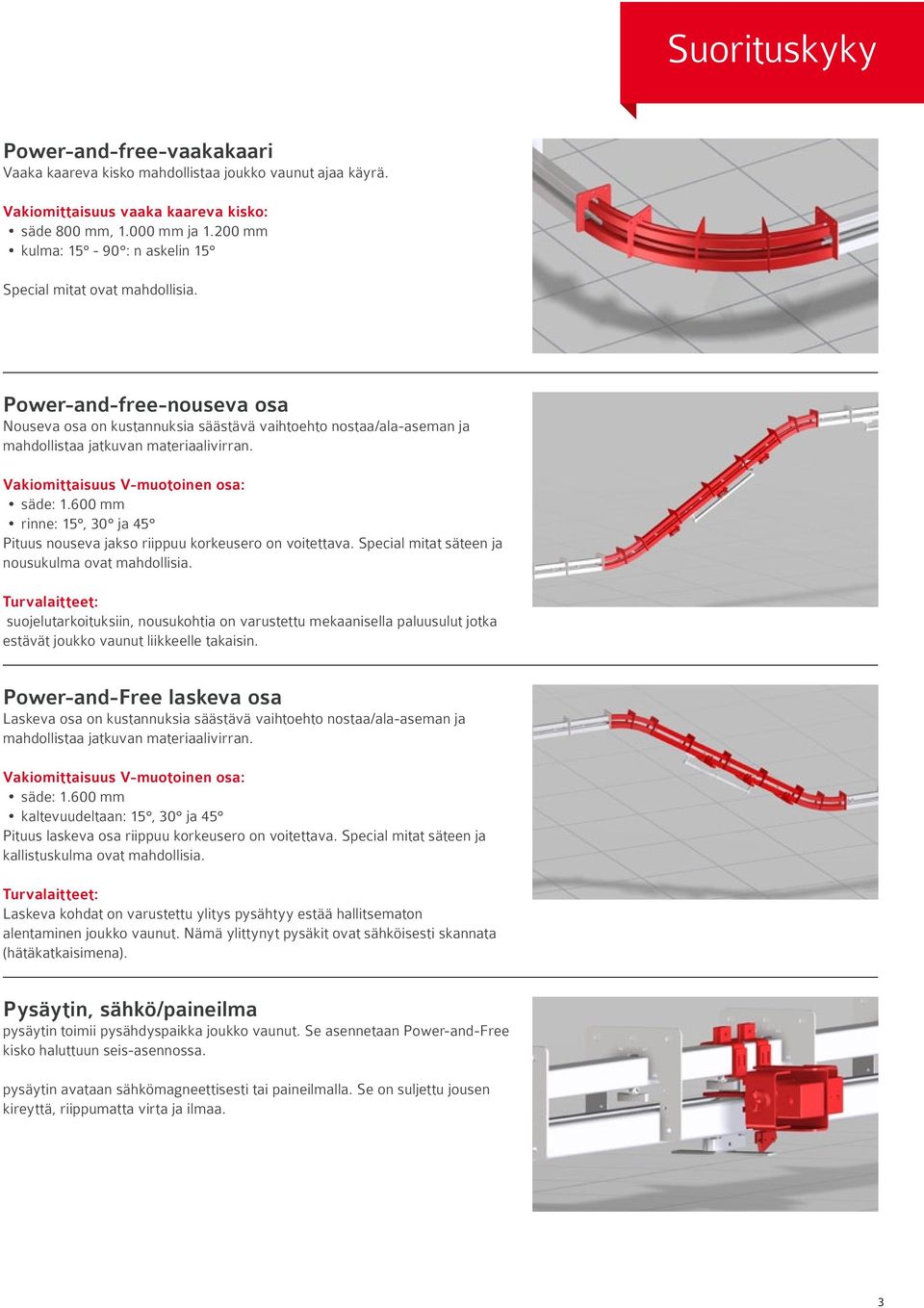

3 Suorituskyky Power-and-free-vaakakaari Vaaka kaareva kisko mahdollistaa joukko vaunut ajaa käyrä. Vakiomittaisuus vaaka kaareva kisko: säde 800 mm, mm ja mm kulma: : n askelin 15 Power-and-free-nouseva osa Nouseva osa on kustannuksia säästävä vaihtoehto nostaa/ala-aseman ja mahdollistaa jatkuvan materiaalivirran. Vakiomittaisuus V-muotoinen osa: säde: mm rinne: 15, 30 ja 45 Pituus nouseva jakso riippuu korkeusero on voitettava. Special mitat säteen ja nousukulma ovat mahdollisia. Turvalaitteet: suojelutarkoituksiin, nousukohtia on varustettu mekaanisella paluusulut jotka estävät joukko vaunut liikkeelle takaisin. Power-and-Free laskeva osa Laskeva osa on kustannuksia säästävä vaihtoehto nostaa/ala-aseman ja mahdollistaa jatkuvan materiaalivirran. Vakiomittaisuus V-muotoinen osa: säde: mm kaltevuudeltaan: 15, 30 ja 45 Pituus laskeva osa riippuu korkeusero on voitettava. Special mitat säteen ja kallistuskulma ovat mahdollisia. Turvalaitteet: Laskeva kohdat on varustettu ylitys pysähtyy estää hallitsematon alentaminen joukko vaunut. Nämä ylittynyt pysäkit ovat sähköisesti skannata (hätäkatkaisimena). Pysäytin, sähkö/paineilma pysäytin toimii pysähdyspaikka joukko vaunut. Se asennetaan Power-and-Free kisko haluttuun seis-asennossa. pysäytin avataan sähkömagneettisesti tai paineilmalla. Se on suljettu jousen kireyttä, riippumatta virta ja ilmaa. 3

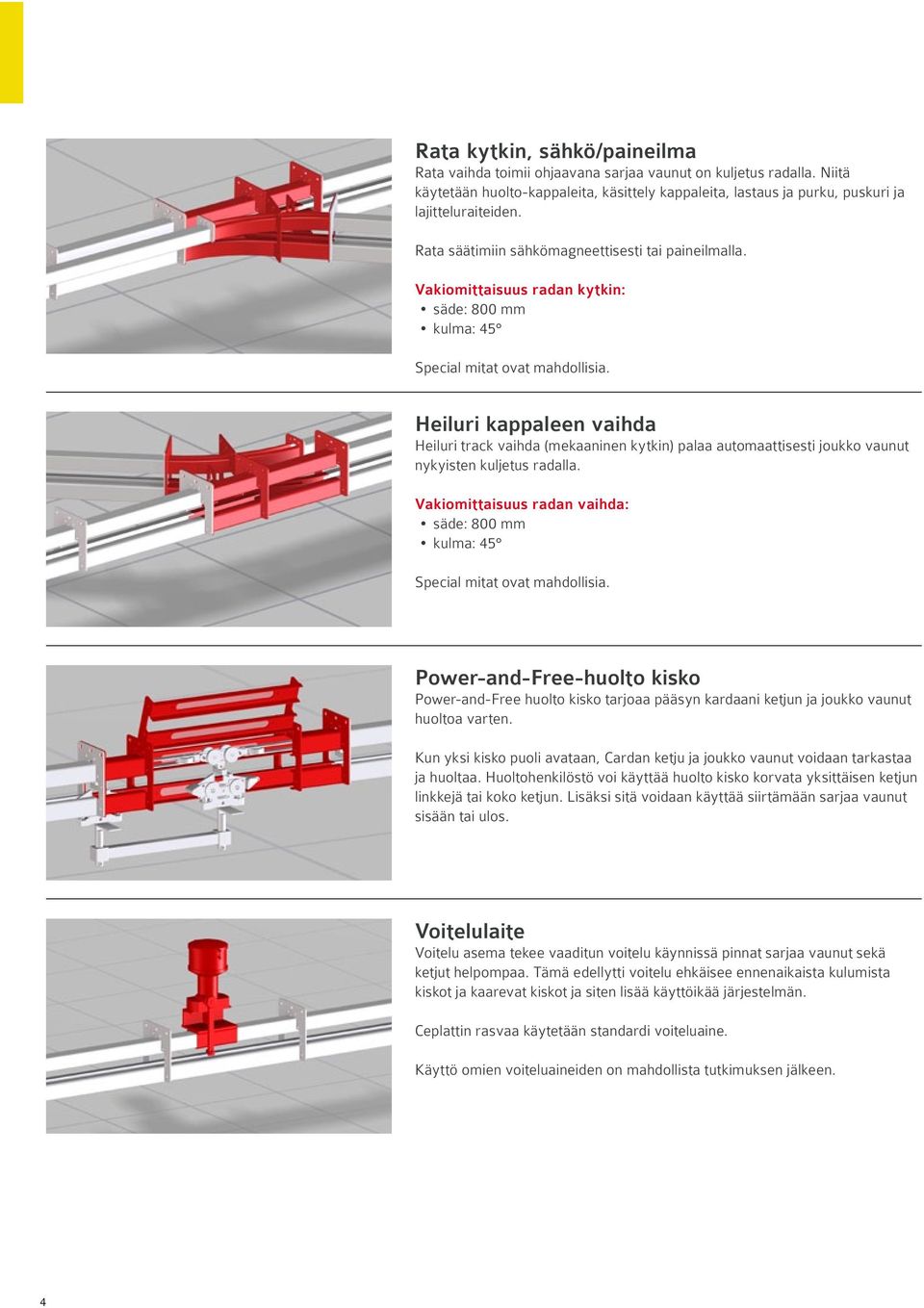

4 Rata kytkin, sähkö/paineilma Rata vaihda toimii ohjaavana sarjaa vaunut on kuljetus radalla. Niitä käytetään huolto-kappaleita, käsittely kappaleita, lastaus ja purku, puskuri ja lajitteluraiteiden. Rata säätimiin sähkömagneettisesti tai paineilmalla. Vakiomittaisuus radan kytkin: säde: 800 mm kulma: 45 Heiluri kappaleen vaihda Heiluri track vaihda (mekaaninen kytkin) palaa automaattisesti joukko vaunut nykyisten kuljetus radalla. Vakiomittaisuus radan vaihda: säde: 800 mm kulma: 45 Power-and-Free-huolto kisko Power-and-Free huolto kisko tarjoaa pääsyn kardaani ketjun ja joukko vaunut huoltoa varten. Kun yksi kisko puoli avataan, Cardan ketju ja joukko vaunut voidaan tarkastaa ja huoltaa. Huoltohenkilöstö voi käyttää huolto kisko korvata yksittäisen ketjun linkkejä tai koko ketjun. Lisäksi sitä voidaan käyttää siirtämään sarjaa vaunut sisään tai ulos. Voitelulaite Voitelu asema tekee vaaditun voitelu käynnissä pinnat sarjaa vaunut sekä ketjut helpompaa. Tämä edellytti voitelu ehkäisee ennenaikaista kulumista kiskot ja kaarevat kiskot ja siten lisää käyttöikää järjestelmän. Ceplattin rasvaa käytetään standardi voiteluaine. Käyttö omien voiteluaineiden on mahdollista tutkimuksen jälkeen. 4

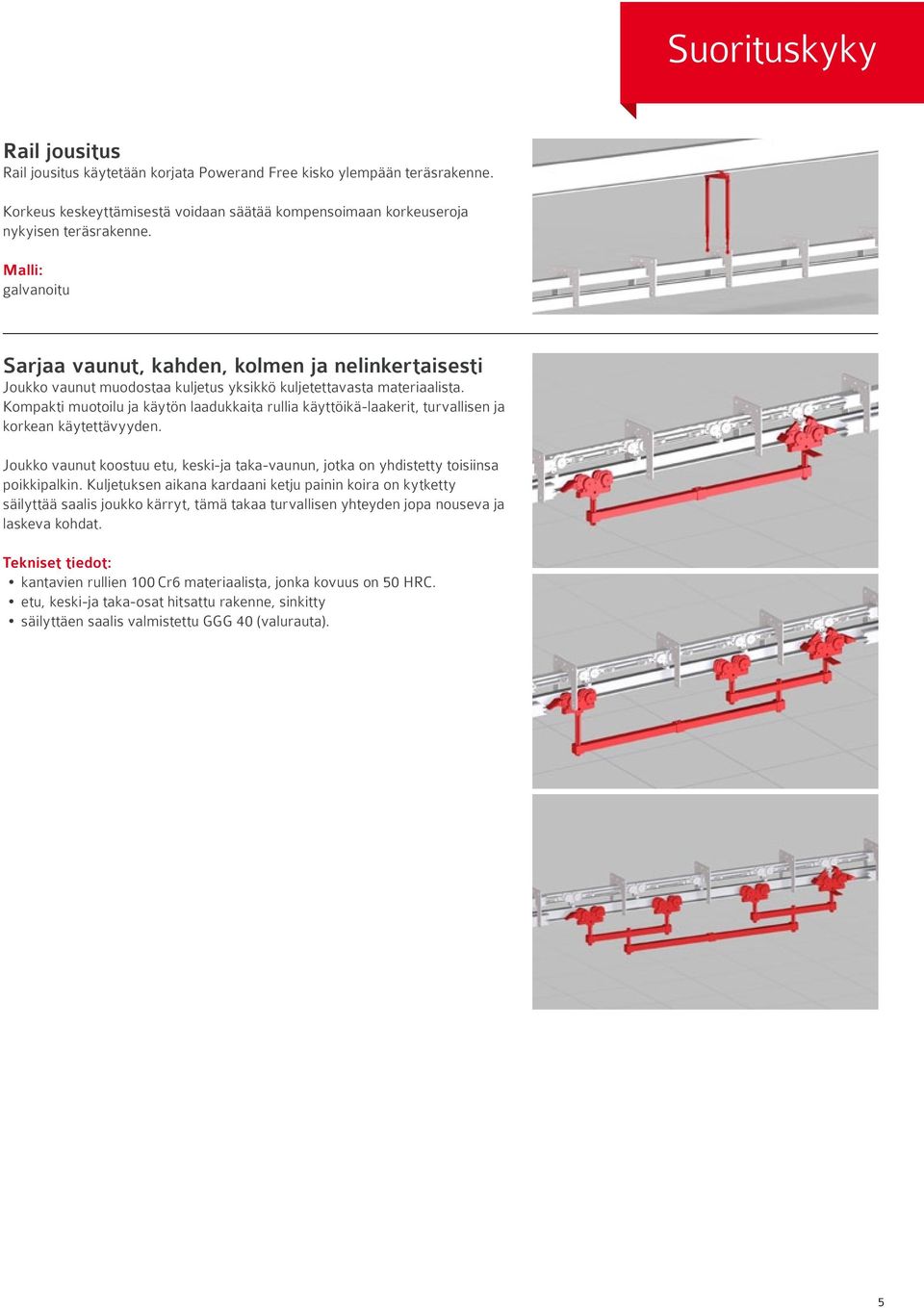

5 Suorituskyky Rail jousitus Rail jousitus käytetään korjata Powerand Free kisko ylempään teräsrakenne. Korkeus keskeyttämisestä voidaan säätää kompensoimaan korkeuseroja nykyisen teräsrakenne. Malli: galvanoitu Sarjaa vaunut, kahden, kolmen ja nelinkertaisesti Joukko vaunut muodostaa kuljetus yksikkö kuljetettavasta materiaalista. Kompakti muotoilu ja käytön laadukkaita rullia käyttöikä-laakerit, turvallisen ja korkean käytettävyyden. Joukko vaunut koostuu etu, keski-ja taka-vaunun, jotka on yhdistetty toisiinsa poikkipalkin. Kuljetuksen aikana kardaani ketju painin koira on kytketty säilyttää saalis joukko kärryt, tämä takaa turvallisen yhteyden jopa nouseva ja laskeva kohdat. Tekniset tiedot: kantavien rullien 100 Cr6 materiaalista, jonka kovuus on 50 HRC. etu, keski-ja taka-osat hitsattu rakenne, sinkitty säilyttäen saalis valmistettu GGG 40 (valurauta). 5

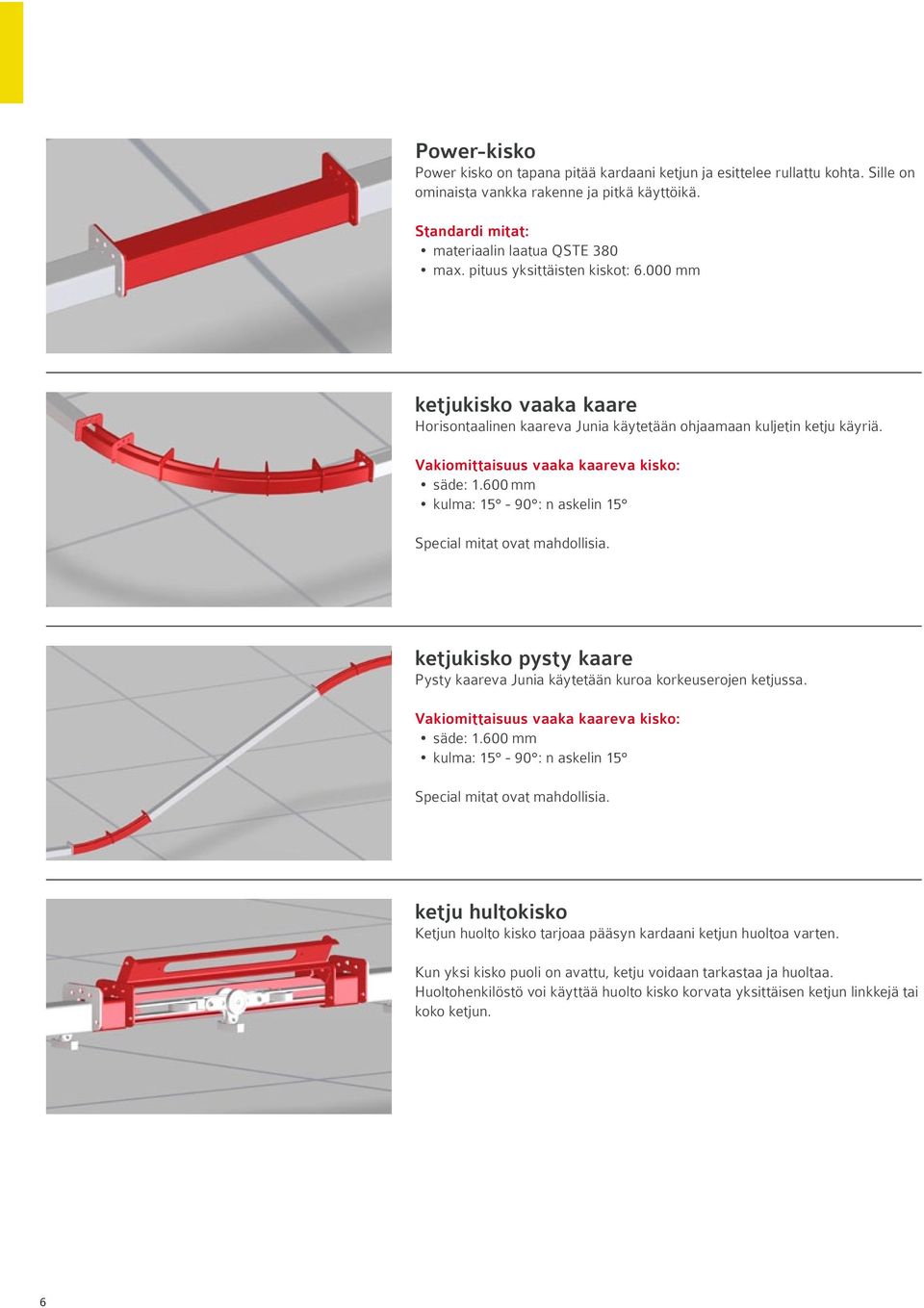

6 Power-kisko Power kisko on tapana pitää kardaani ketjun ja esittelee rullattu kohta. Sille on ominaista vankka rakenne ja pitkä käyttöikä. Standardi mitat: materiaalin laatua QSTE 380 max. pituus yksittäisten kiskot: mm ketjukisko vaaka kaare Horisontaalinen kaareva Junia käytetään ohjaamaan kuljetin ketju käyriä. Vakiomittaisuus vaaka kaareva kisko: säde: mm kulma: : n askelin 15 ketjukisko pysty kaare Pysty kaareva Junia käytetään kuroa korkeuserojen ketjussa. Vakiomittaisuus vaaka kaareva kisko: säde: mm kulma: : n askelin 15 ketju hultokisko Ketjun huolto kisko tarjoaa pääsyn kardaani ketjun huoltoa varten. Kun yksi kisko puoli on avattu, ketju voidaan tarkastaa ja huoltaa. Huoltohenkilöstö voi käyttää huolto kisko korvata yksittäisen ketjun linkkejä tai koko ketjun. 6

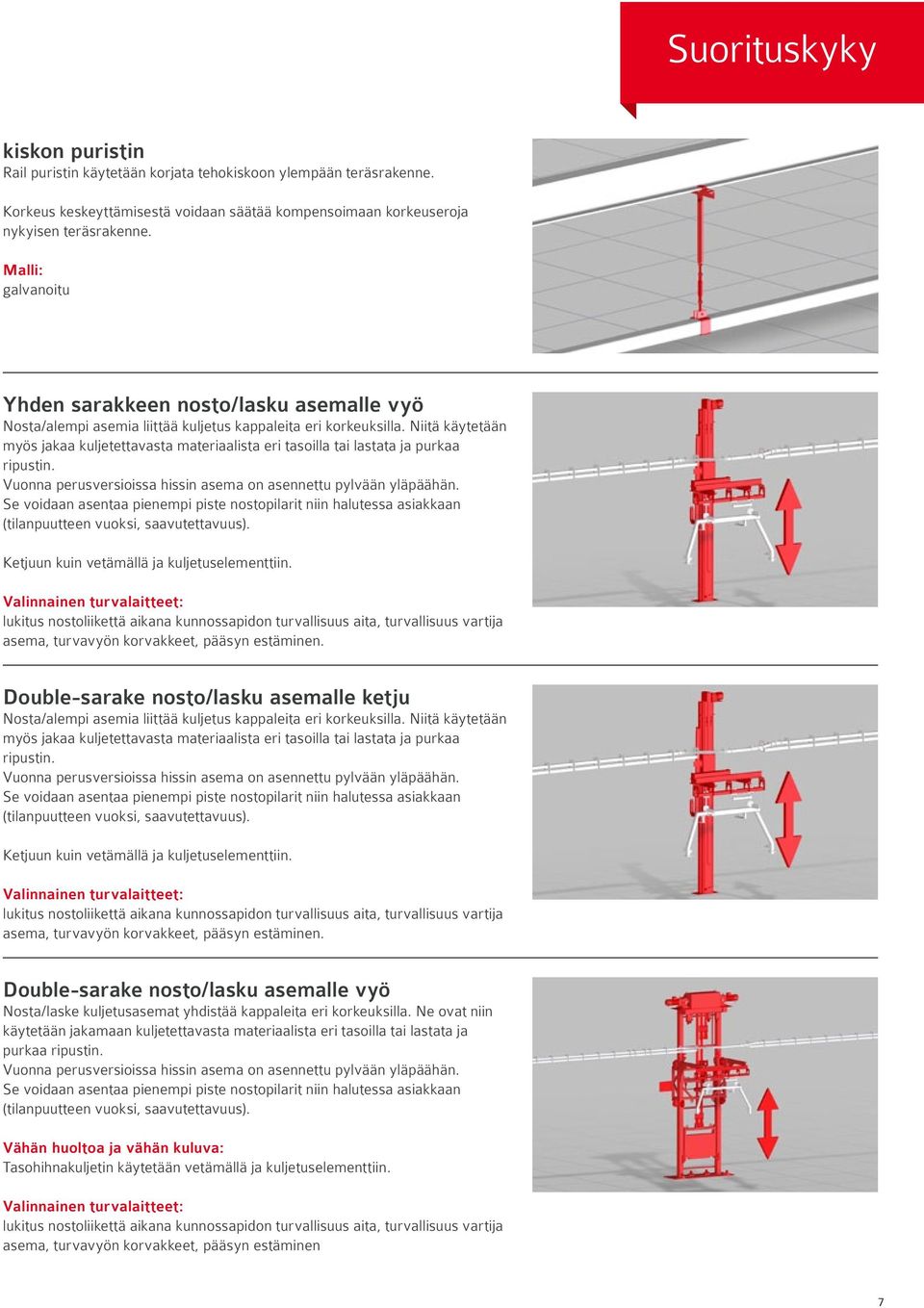

7 Suorituskyky kiskon puristin Rail puristin käytetään korjata tehokiskoon ylempään teräsrakenne. Korkeus keskeyttämisestä voidaan säätää kompensoimaan korkeuseroja nykyisen teräsrakenne. Malli: galvanoitu Yhden sarakkeen nosto/lasku asemalle vyö Nosta/alempi asemia liittää kuljetus kappaleita eri korkeuksilla. Niitä käytetään myös jakaa kuljetettavasta materiaalista eri tasoilla tai lastata ja purkaa ripustin. Vuonna perusversioissa hissin asema on asennettu pylvään yläpäähän. Se voidaan asentaa pienempi piste nostopilarit niin halutessa asiakkaan (tilanpuutteen vuoksi, saavutettavuus). Ketjuun kuin vetämällä ja kuljetuselementtiin. Valinnainen turvalaitteet: lukitus nostoliikettä aikana kunnossapidon turvallisuus aita, turvallisuus vartija asema, turvavyön korvakkeet, pääsyn estäminen. Double-sarake nosto/lasku asemalle ketju Nosta/alempi asemia liittää kuljetus kappaleita eri korkeuksilla. Niitä käytetään myös jakaa kuljetettavasta materiaalista eri tasoilla tai lastata ja purkaa ripustin. Vuonna perusversioissa hissin asema on asennettu pylvään yläpäähän. Se voidaan asentaa pienempi piste nostopilarit niin halutessa asiakkaan (tilanpuutteen vuoksi, saavutettavuus). Ketjuun kuin vetämällä ja kuljetuselementtiin. Valinnainen turvalaitteet: lukitus nostoliikettä aikana kunnossapidon turvallisuus aita, turvallisuus vartija asema, turvavyön korvakkeet, pääsyn estäminen. Double-sarake nosto/lasku asemalle vyö Nosta/laske kuljetusasemat yhdistää kappaleita eri korkeuksilla. Ne ovat niin käytetään jakamaan kuljetettavasta materiaalista eri tasoilla tai lastata ja purkaa ripustin. Vuonna perusversioissa hissin asema on asennettu pylvään yläpäähän. Se voidaan asentaa pienempi piste nostopilarit niin halutessa asiakkaan (tilanpuutteen vuoksi, saavutettavuus). Vähän huoltoa ja vähän kuluva: Tasohihnakuljetin käytetään vetämällä ja kuljetuselementtiin. Valinnainen turvalaitteet: lukitus nostoliikettä aikana kunnossapidon turvallisuus aita, turvallisuus vartija asema, turvavyön korvakkeet, pääsyn estäminen 7

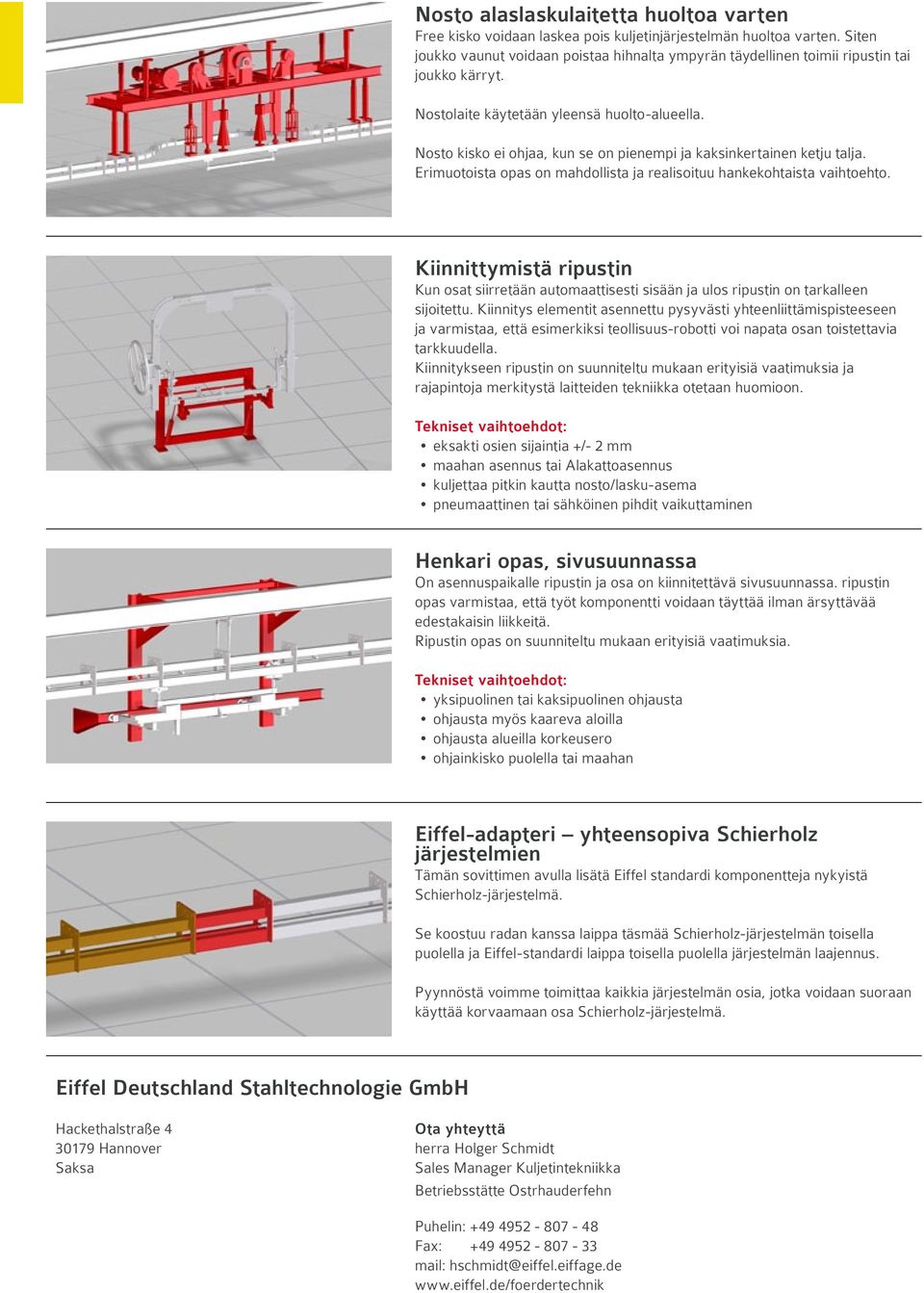

8 Nosto alaslaskulaitetta huoltoa varten Free kisko voidaan laskea pois kuljetinjärjestelmän huoltoa varten. Siten joukko vaunut voidaan poistaa hihnalta ympyrän täydellinen toimii ripustin tai joukko kärryt. Nostolaite käytetään yleensä huolto-alueella. Nosto kisko ei ohjaa, kun se on pienempi ja kaksinkertainen ketju talja. Erimuotoista opas on mahdollista ja realisoituu hankekohtaista vaihtoehto. Kiinnittymistä ripustin Kun osat siirretään automaattisesti sisään ja ulos ripustin on tarkalleen sijoitettu. Kiinnitys elementit asennettu pysyvästi yhteenliittämispisteeseen ja varmistaa, että esimerkiksi teollisuus-robotti voi napata osan toistettavia tarkkuudella. Kiinnitykseen ripustin on suunniteltu mukaan erityisiä vaatimuksia ja rajapintoja merkitystä laitteiden tekniikka otetaan huomioon. Tekniset vaihtoehdot: eksakti osien sijaintia +/- 2 mm maahan asennus tai Alakattoasennus kuljettaa pitkin kautta nosto/lasku-asema pneumaattinen tai sähköinen pihdit vaikuttaminen Henkari opas, sivusuunnassa On asennuspaikalle ripustin ja osa on kiinnitettävä sivusuunnassa. ripustin opas varmistaa, että työt komponentti voidaan täyttää ilman ärsyttävää edestakaisin liikkeitä. Ripustin opas on suunniteltu mukaan erityisiä vaatimuksia. Tekniset vaihtoehdot: yksipuolinen tai kaksipuolinen ohjausta ohjausta myös kaareva aloilla ohjausta alueilla korkeusero ohjainkisko puolella tai maahan Eiffel-adapteri yhteensopiva Schierholz järjestelmien Tämän sovittimen avulla lisätä Eiffel standardi komponentteja nykyistä Schierholz-järjestelmä. Se koostuu radan kanssa laippa täsmää Schierholz-järjestelmän toisella puolella ja Eiffel-standardi laippa toisella puolella järjestelmän laajennus. Pyynnöstä voimme toimittaa kaikkia järjestelmän osia, jotka voidaan suoraan käyttää korvaamaan osa Schierholz-järjestelmä. Eiffel Deutschland Stahltechnologie GmbH Hackethalstraße Hannover Saksa Ota yhteyttä herra Holger Schmidt Sales Manager Kuljetintekniikka Betriebsstätte Ostrhauderfehn Puhelin: Fax: mail: hschmidt@eiffel.eiffage.de
