ISKU AIR SEINÄN KOKOAMINEN.

Koko: px
Aloita esitys sivulta:

Download "ISKU AIR SEINÄN KOKOAMINEN."

Transkriptio

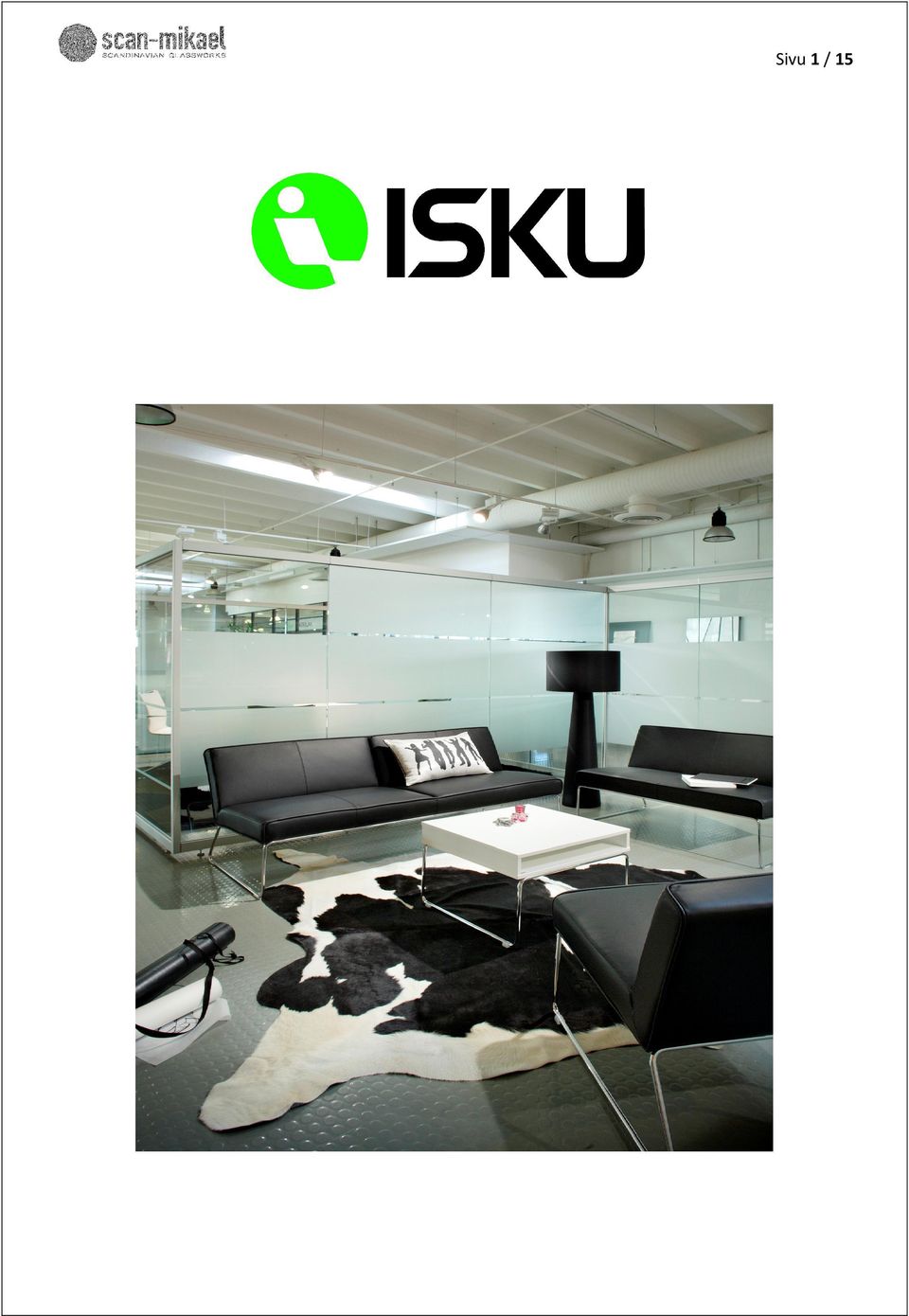

1 Sivu 1 / 15

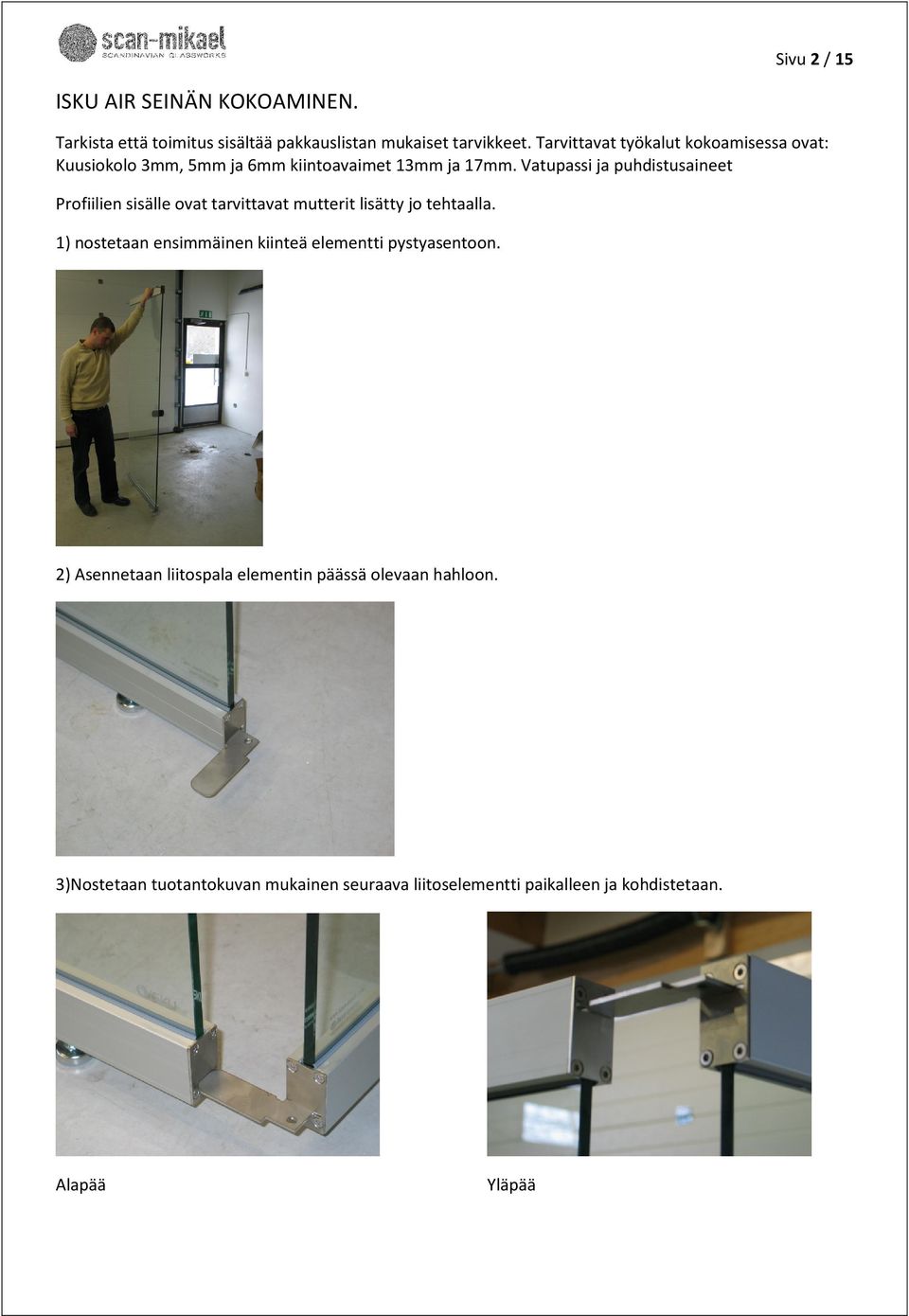

2 Sivu 2 / 15 ISKU AIR SEINÄN KOKOAMINEN. Tarkista että toimitus sisältää pakkauslistan mukaiset tarvikkeet. Tarvittavat työkalut kokoamisessa ovat: Kuusiokolo 3mm, 5mm ja 6mm kiintoavaimet 13mm ja 17mm. Vatupassi ja puhdistusaineet Profiilien sisälle ovat tarvittavat mutterit lisätty jo tehtaalla. 1) nostetaan ensimmäinen kiinteä elementti pystyasentoon. 2) Asennetaan liitospala elementin päässä olevaan hahloon. 3)Nostetaan tuotantokuvan mukainen seuraava liitoselementti paikalleen ja kohdistetaan. Alapää Yläpää

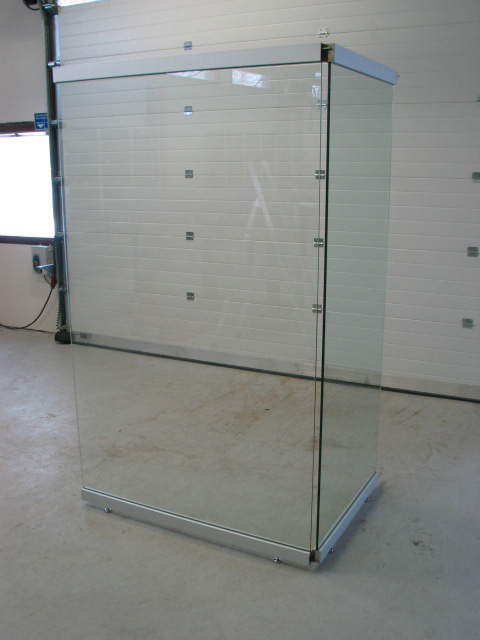

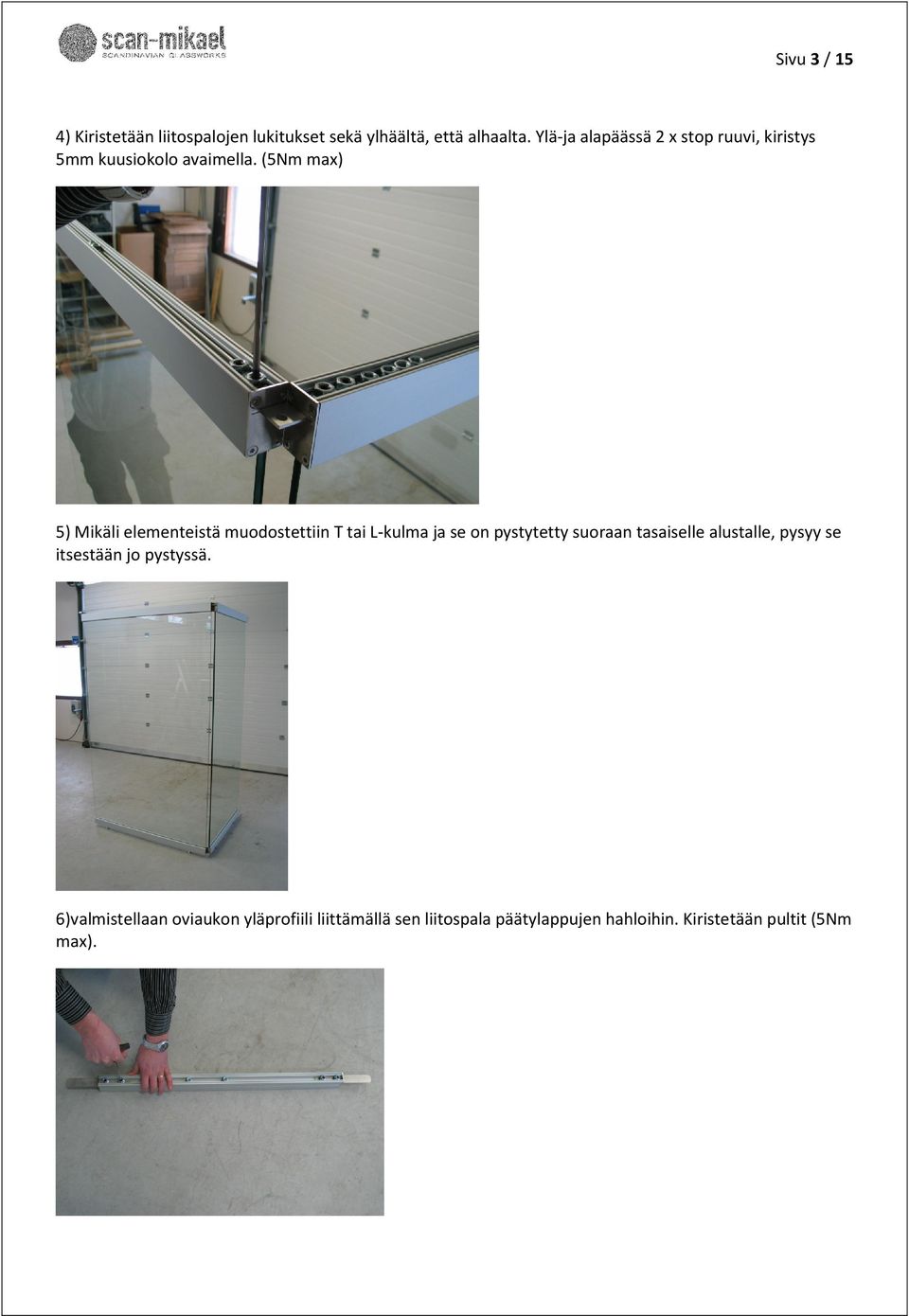

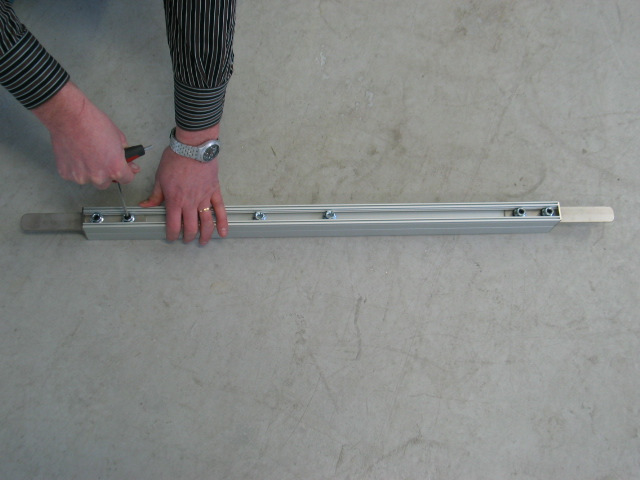

3 Sivu 3 / 15 4) Kiristetään liitospalojen lukitukset sekä ylhäältä, että alhaalta. Ylä-ja alapäässä 2 x stop ruuvi, kiristys 5mm kuusiokolo avaimella. (5Nm max) 5) Mikäli elementeistä muodostettiin T tai L-kulma ja se on pystytetty suoraan tasaiselle alustalle, pysyy se itsestään jo pystyssä. 6)valmistellaan oviaukon yläprofiili liittämällä sen liitospala päätylappujen hahloihin. Kiristetään pultit (5Nm max).

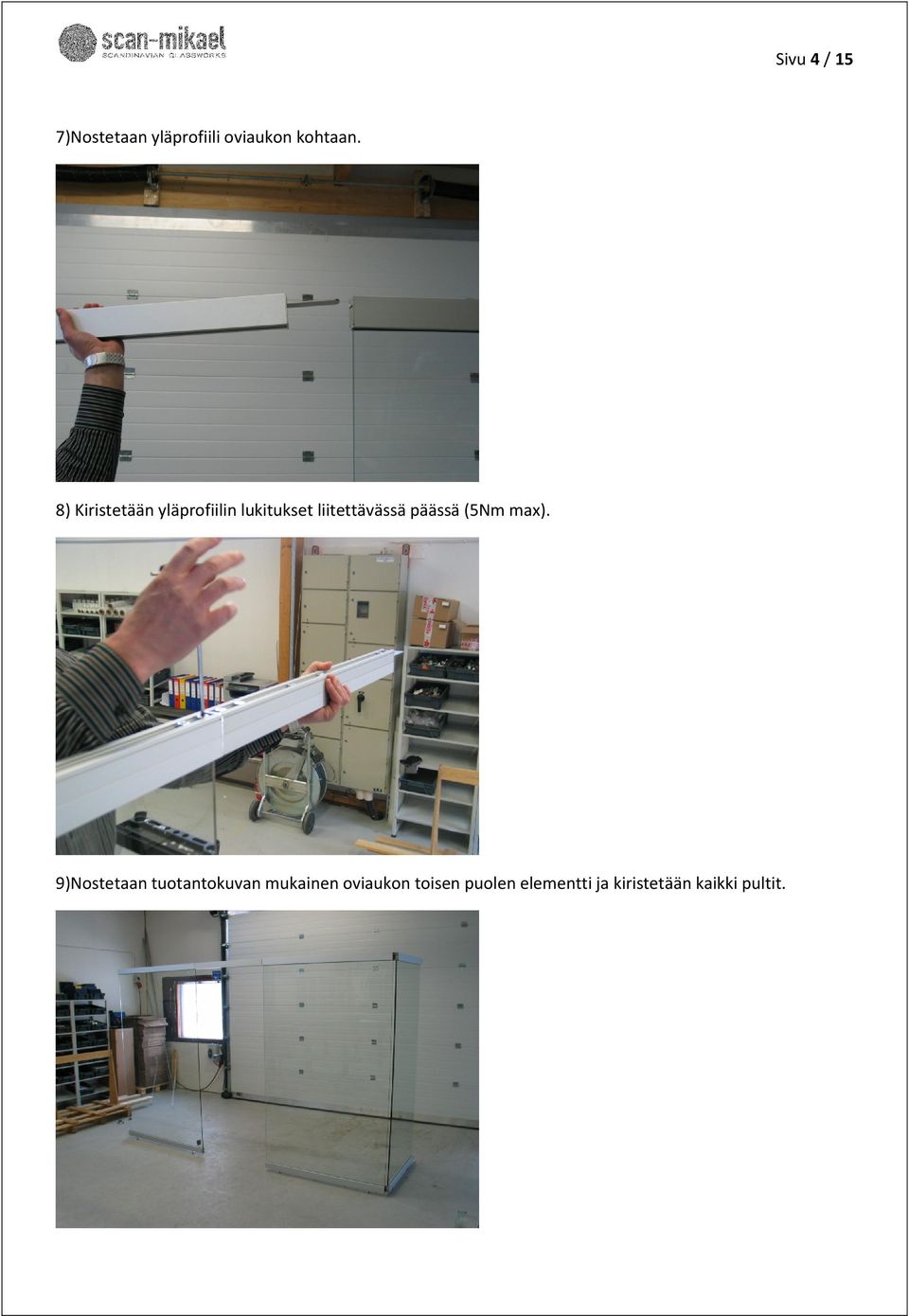

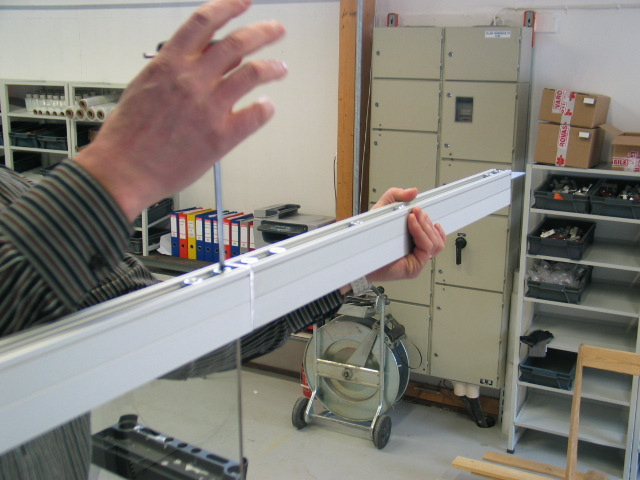

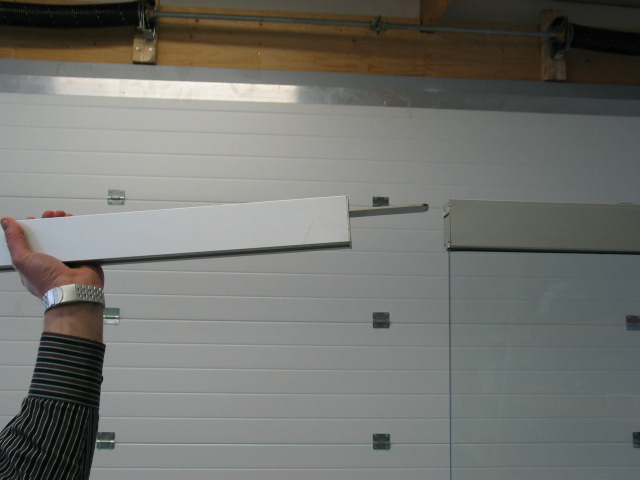

4 Sivu 4 / 15 7)Nostetaan yläprofiili oviaukon kohtaan. 8) Kiristetään yläprofiilin lukitukset liitettävässä päässä (5Nm max). 9)Nostetaan tuotantokuvan mukainen oviaukon toisen puolen elementti ja kiristetään kaikki pultit.

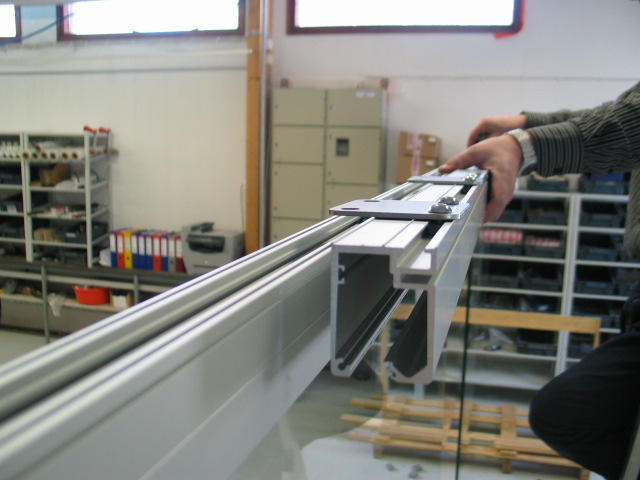

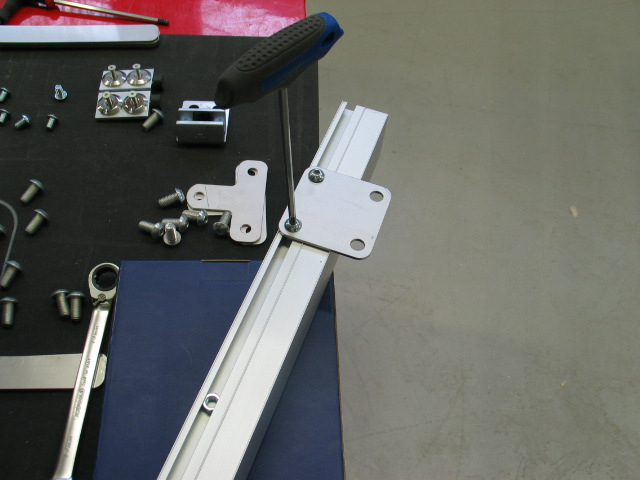

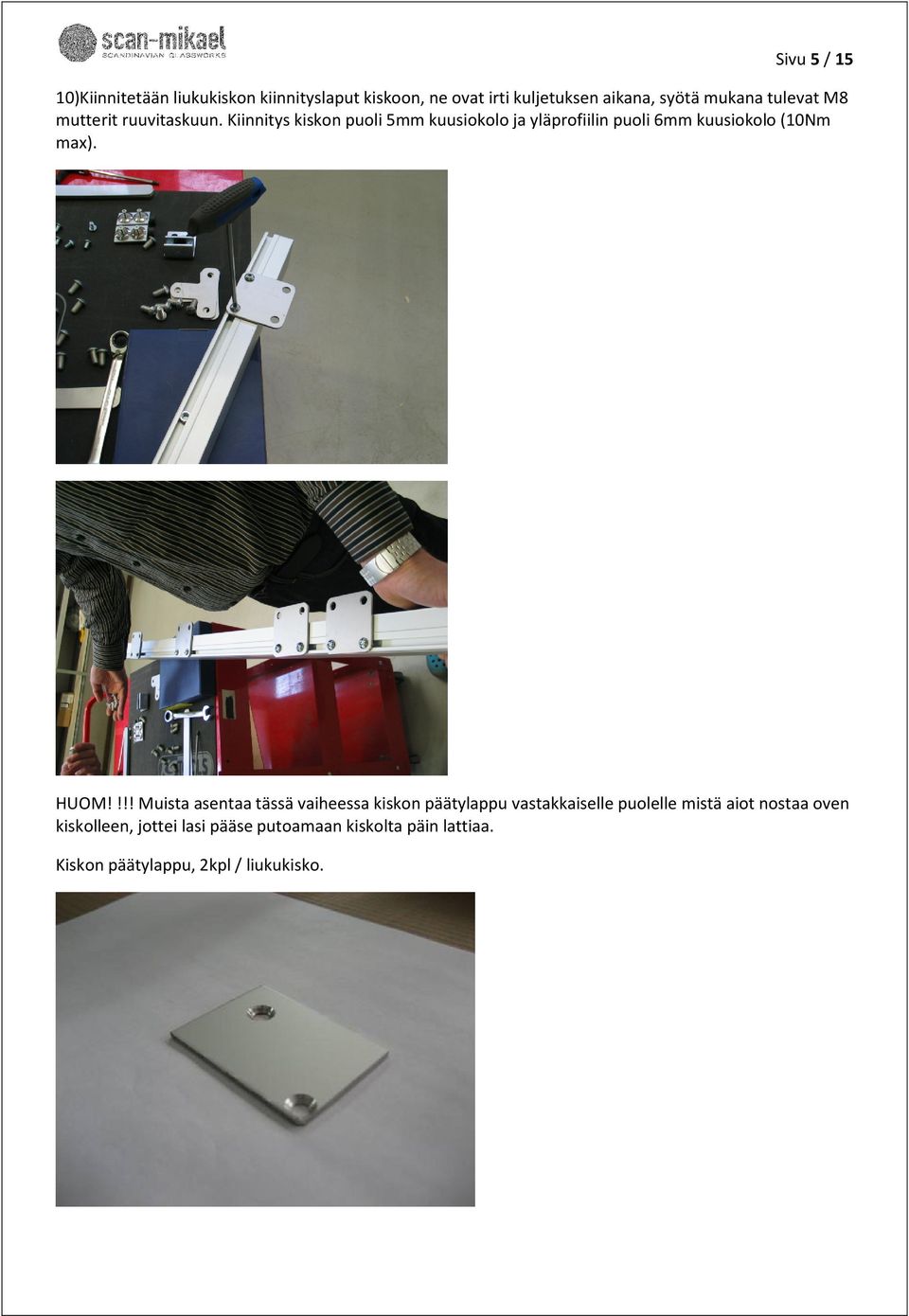

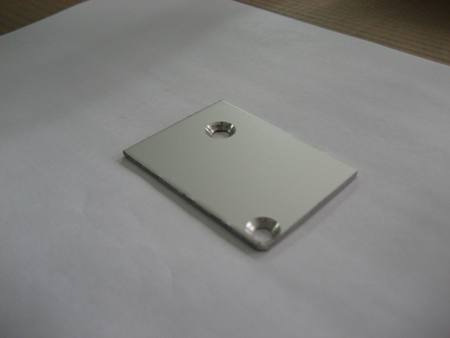

5 Sivu 5 / 15 10)Kiinnitetään liukukiskon kiinnityslaput kiskoon, ne ovat irti kuljetuksen aikana, syötä mukana tulevat M8 mutterit ruuvitaskuun. Kiinnitys kiskon puoli 5mm kuusiokolo ja yläprofiilin puoli 6mm kuusiokolo (10Nm max). HUOM!!!! Muista asentaa tässä vaiheessa kiskon päätylappu vastakkaiselle puolelle mistä aiot nostaa oven kiskolleen, jottei lasi pääse putoamaan kiskolta päin lattiaa. Kiskon päätylappu, 2kpl / liukukisko.

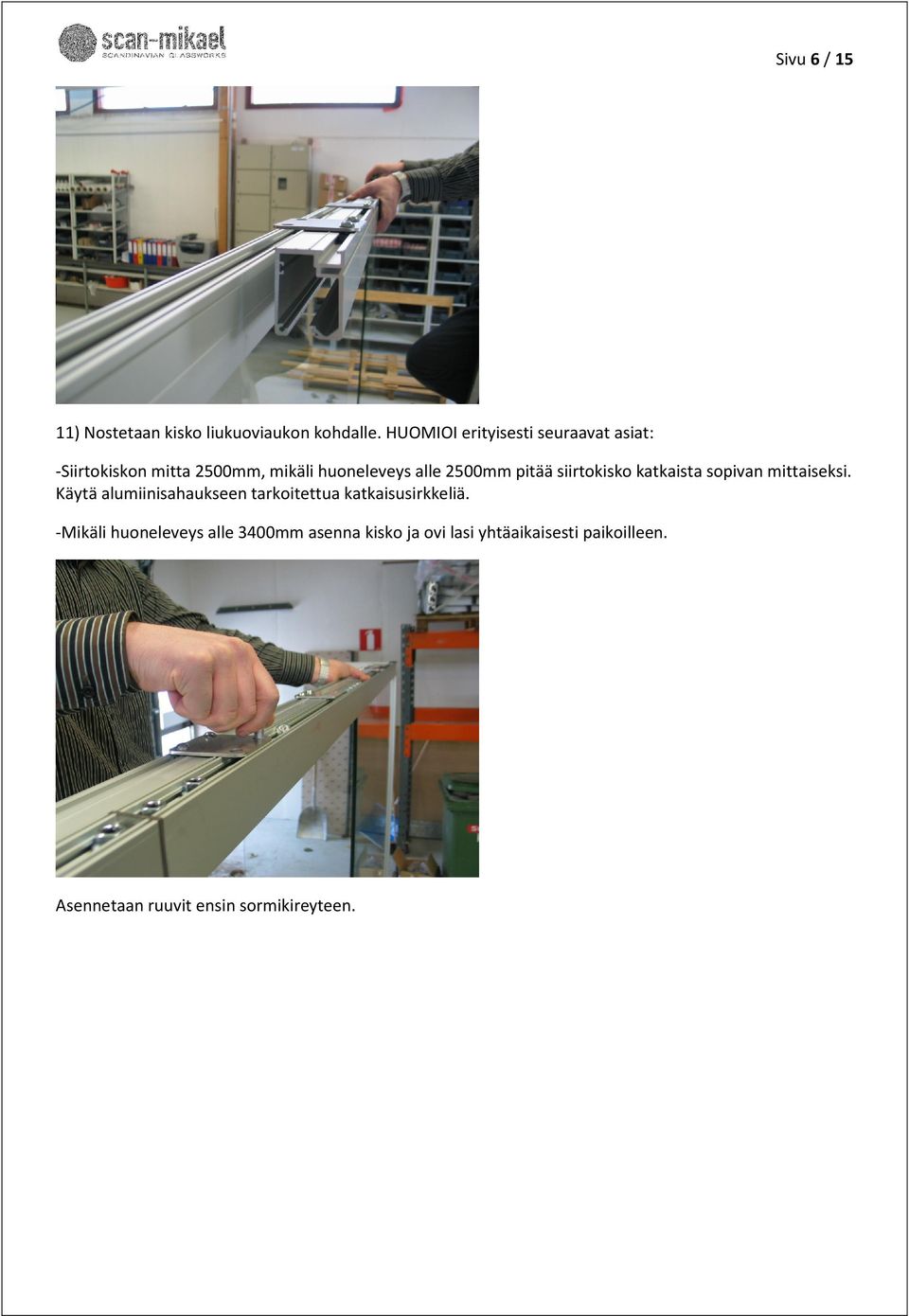

6 Sivu 6 / 15 11) Nostetaan kisko liukuoviaukon kohdalle. HUOMIOI erityisesti seuraavat asiat: -Siirtokiskon mitta 2500mm, mikäli huoneleveys alle 2500mm pitää siirtokisko katkaista sopivan mittaiseksi. Käytä alumiinisahaukseen tarkoitettua katkaisusirkkeliä. -Mikäli huoneleveys alle 3400mm asenna kisko ja ovi lasi yhtäaikaisesti paikoilleen. Asennetaan ruuvit ensin sormikireyteen.

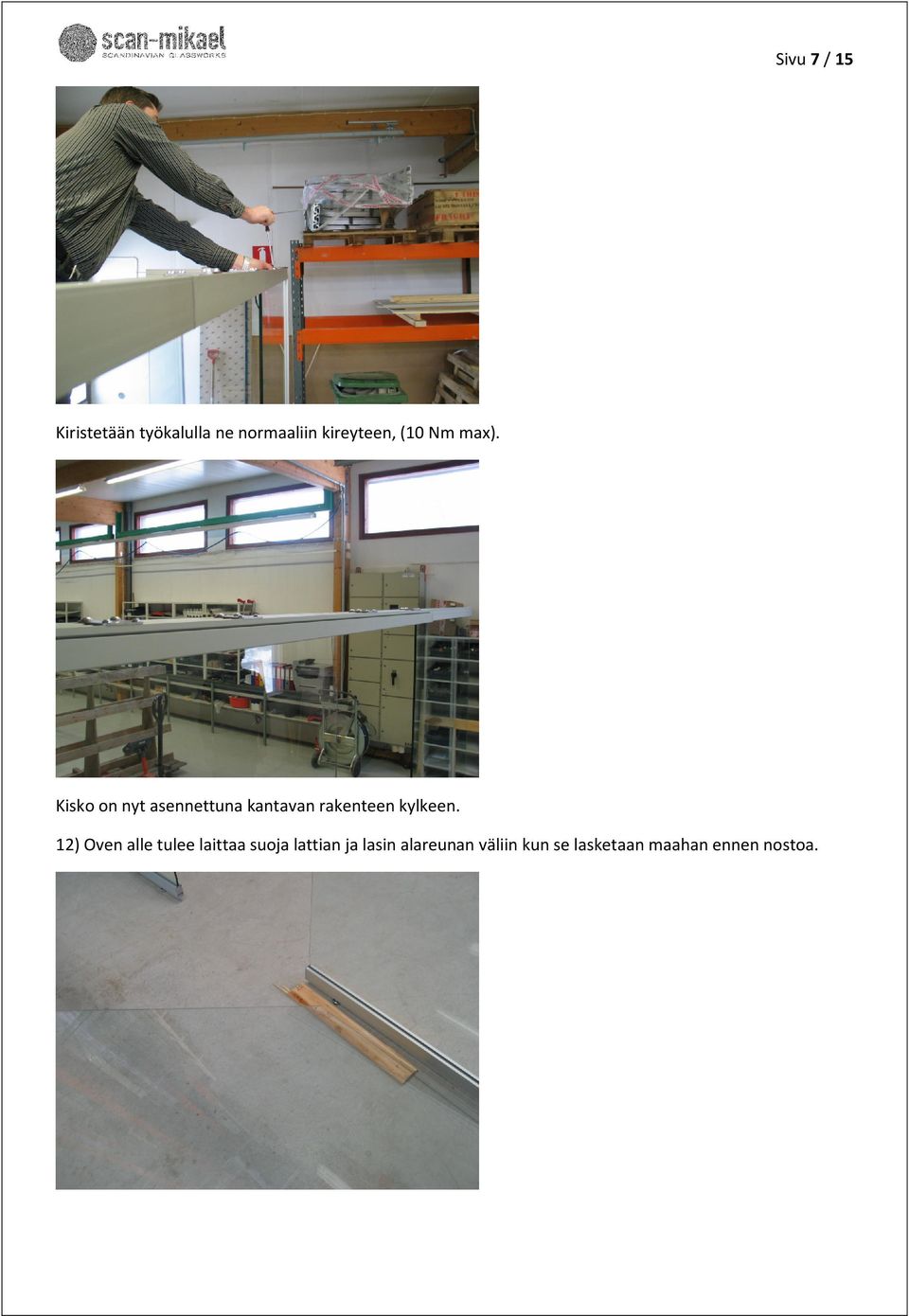

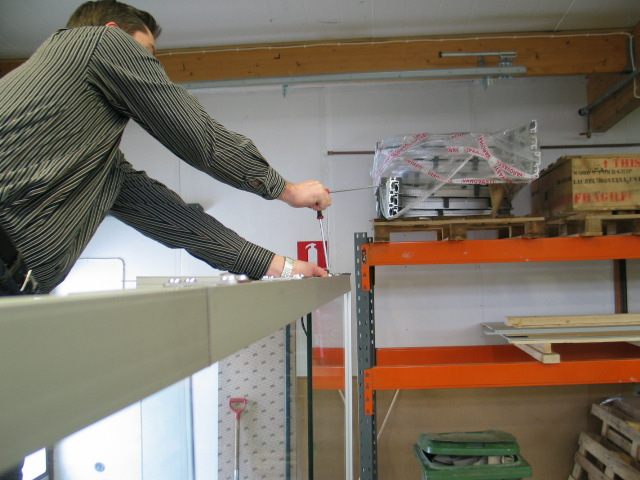

7 Sivu 7 / 15 Kiristetään työkalulla ne normaaliin kireyteen, (10 Nm max). Kisko on nyt asennettuna kantavan rakenteen kylkeen. 12) Oven alle tulee laittaa suoja lattian ja lasin alareunan väliin kun se lasketaan maahan ennen nostoa.

8 13) Nyt voidaan ovi nostaa paikalleen, varmista vielä että syöttöpään vastapuolella on päätylappu paikallaan. HUOMIOI! : -Mikäli huoneleveys alle 3400mm asenna kisko ja ovi lasi yhtäaikaisesti paikoilleen. Sivu 8 / 15

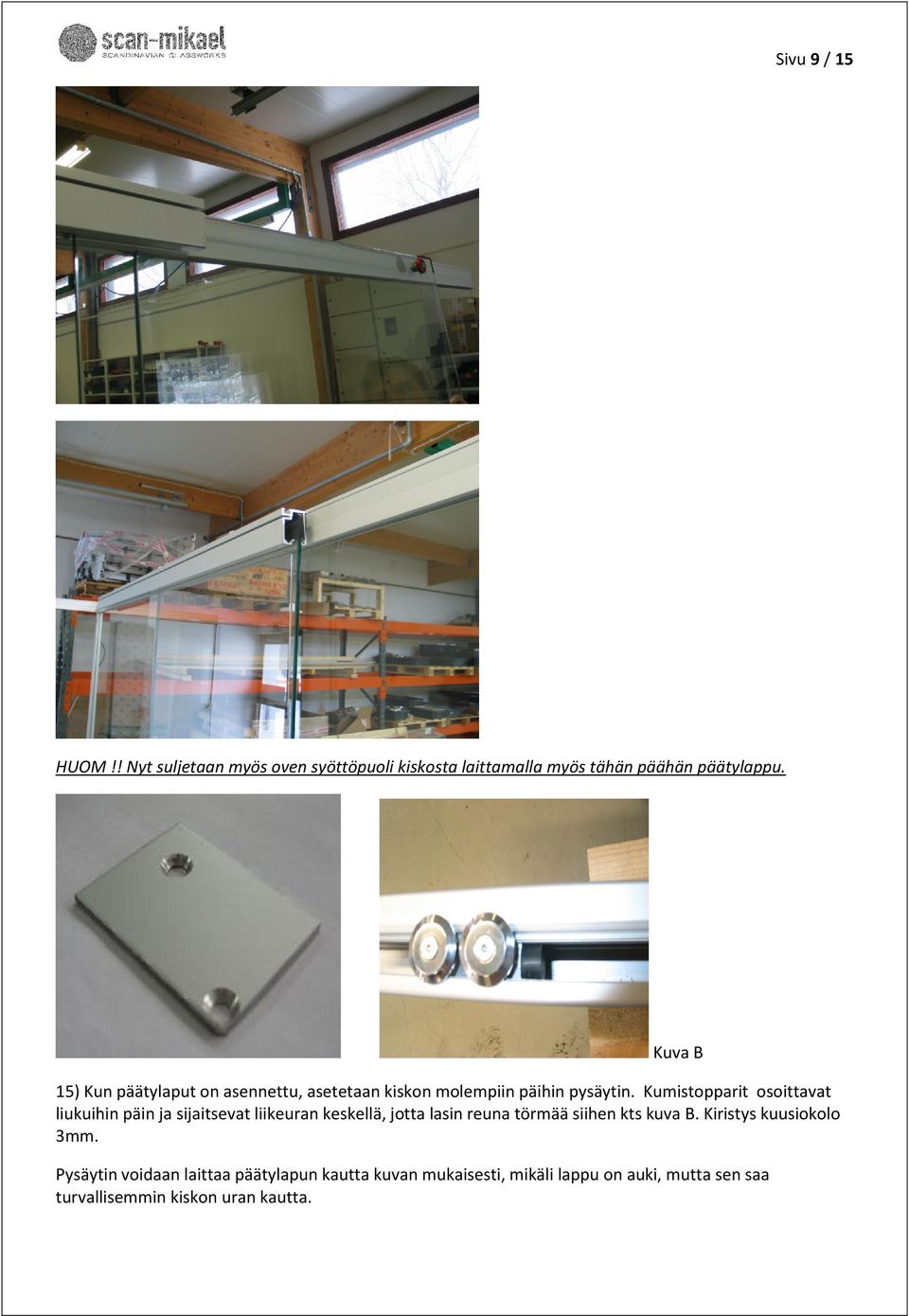

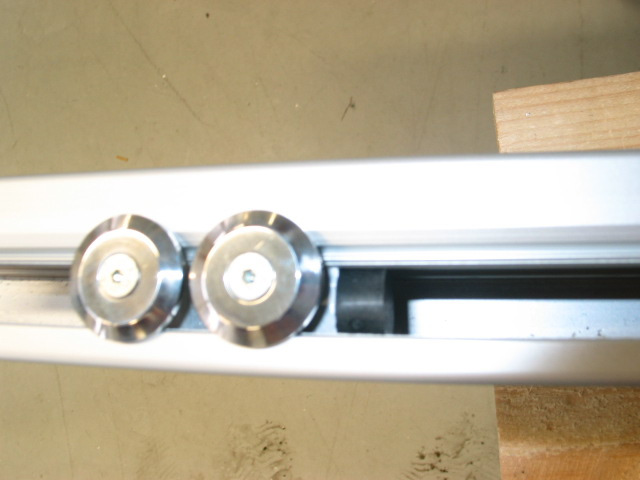

9 Sivu 9 / 15 HUOM!! Nyt suljetaan myös oven syöttöpuoli kiskosta laittamalla myös tähän päähän päätylappu. Kuva B 15) Kun päätylaput on asennettu, asetetaan kiskon molempiin päihin pysäytin. Kumistopparit osoittavat liukuihin päin ja sijaitsevat liikeuran keskellä, jotta lasin reuna törmää siihen kts kuva B. Kiristys kuusiokolo 3mm. Pysäytin voidaan laittaa päätylapun kautta kuvan mukaisesti, mikäli lappu on auki, mutta sen saa turvallisemmin kiskon uran kautta.

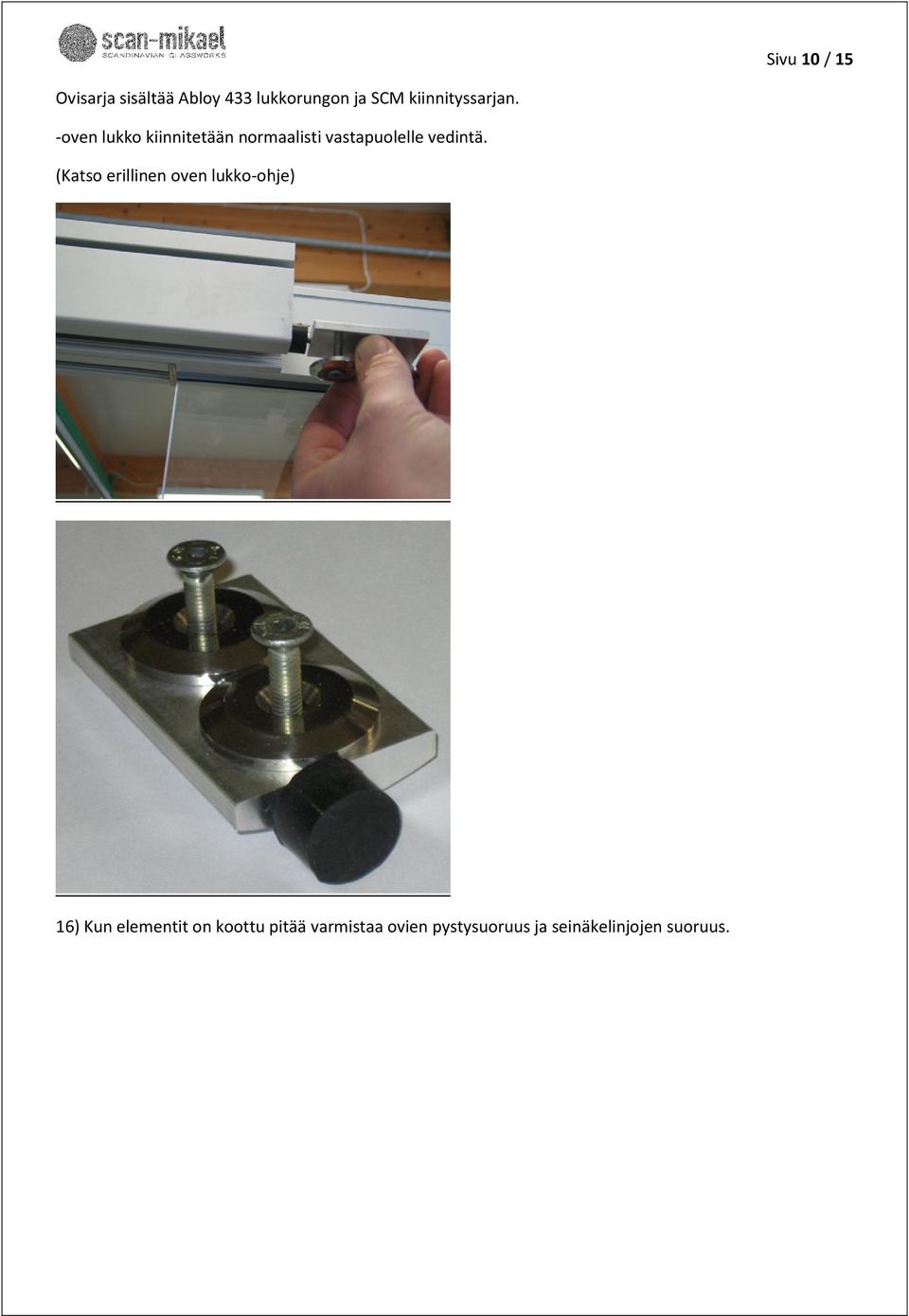

10 Sivu 10 / 15 Ovisarja sisältää Abloy 433 lukkorungon ja SCM kiinnityssarjan. -oven lukko kiinnitetään normaalisti vastapuolelle vedintä. (Katso erillinen oven lukko-ohje) 16) Kun elementit on koottu pitää varmistaa ovien pystysuoruus ja seinäkelinjojen suoruus.

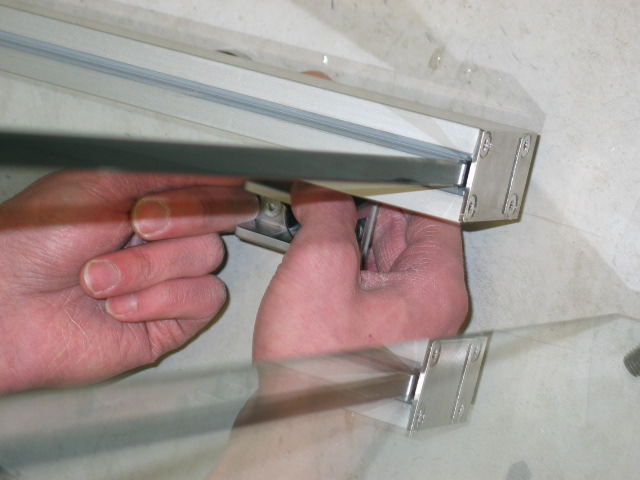

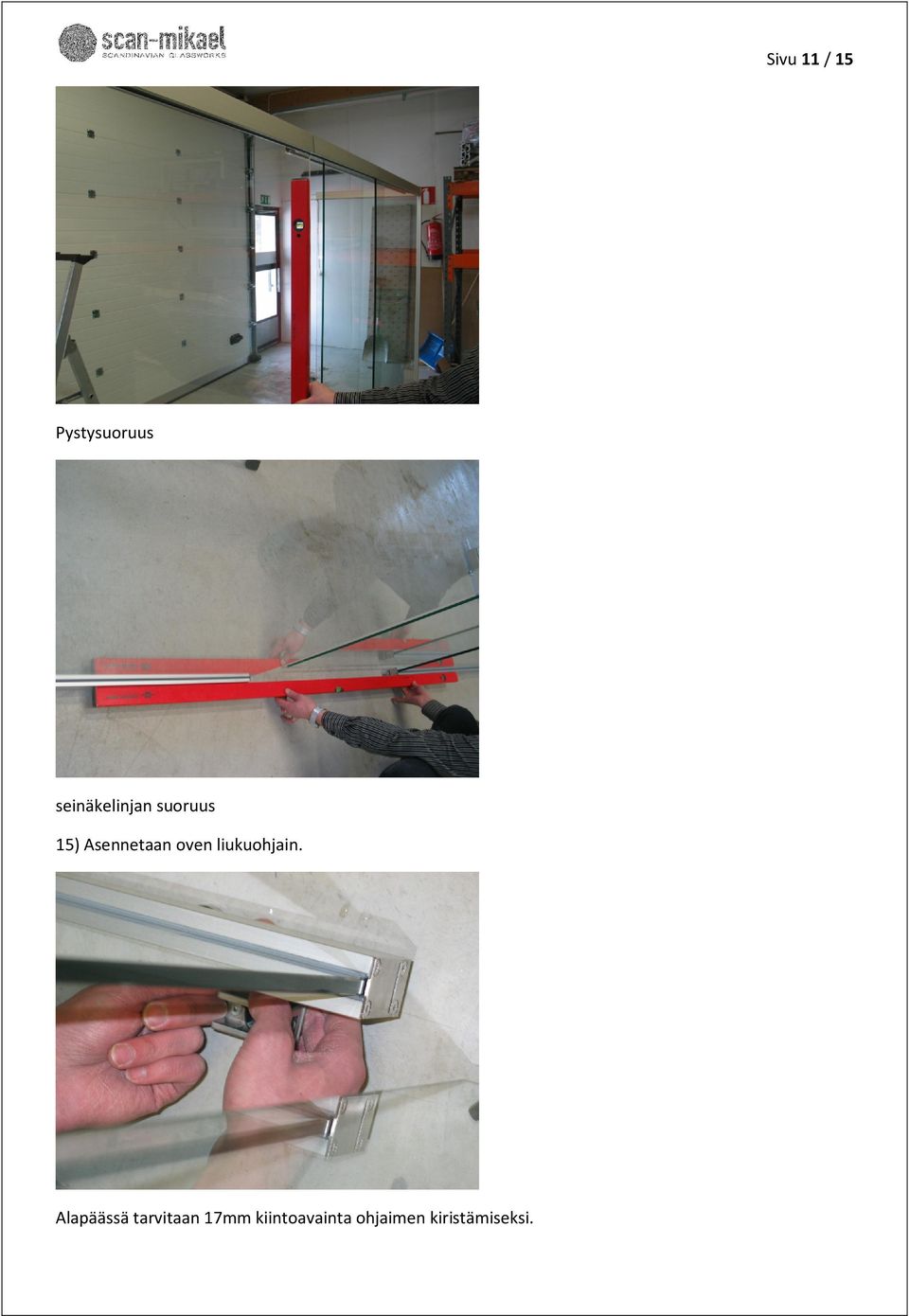

11 Sivu 11 / 15 Pystysuoruus seinäkelinjan suoruus 15) Asennetaan oven liukuohjain. Alapäässä tarvitaan 17mm kiintoavainta ohjaimen kiristämiseksi.

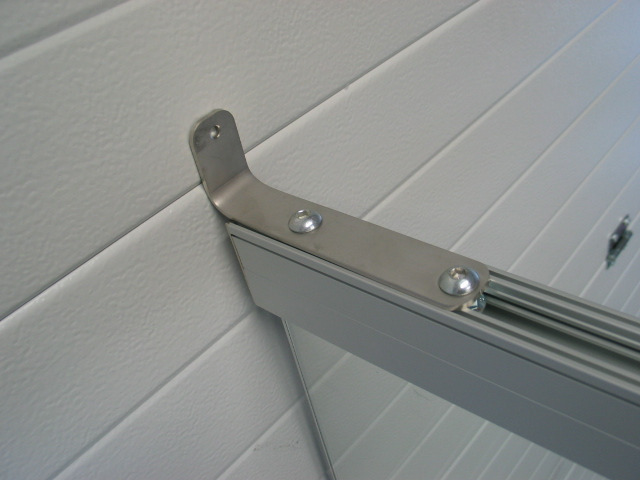

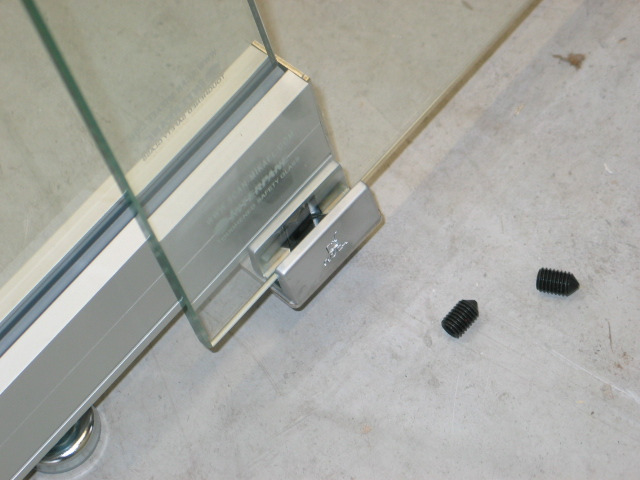

12 Sivu 12 / 15 17) Seinäke kiinnitetään aukkojen yläpäistä ympäröiviin rakenteisiin, mikäli se on tuotantokuvissa näin määritelty. 18) Mikäli suoran seinälinjan kyljestä lähdetään vapaa lähtö sarjalla, kiristetään se kuvan mukaisesti yläpäästä 6mm kuusiokoloavaimella ja alapäästä 17mm kiintoavaimella. (5Nm max).

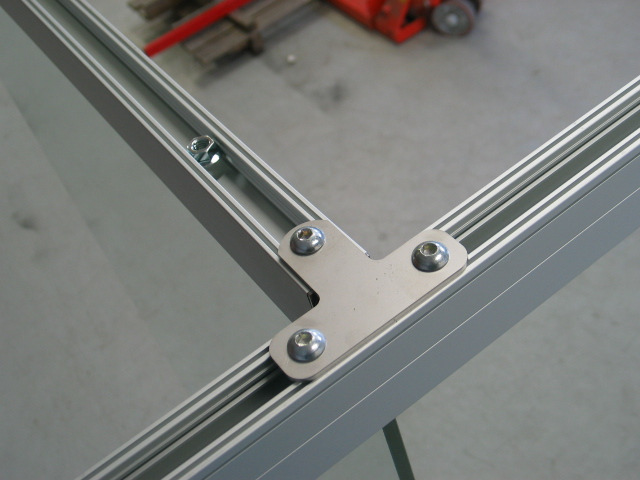

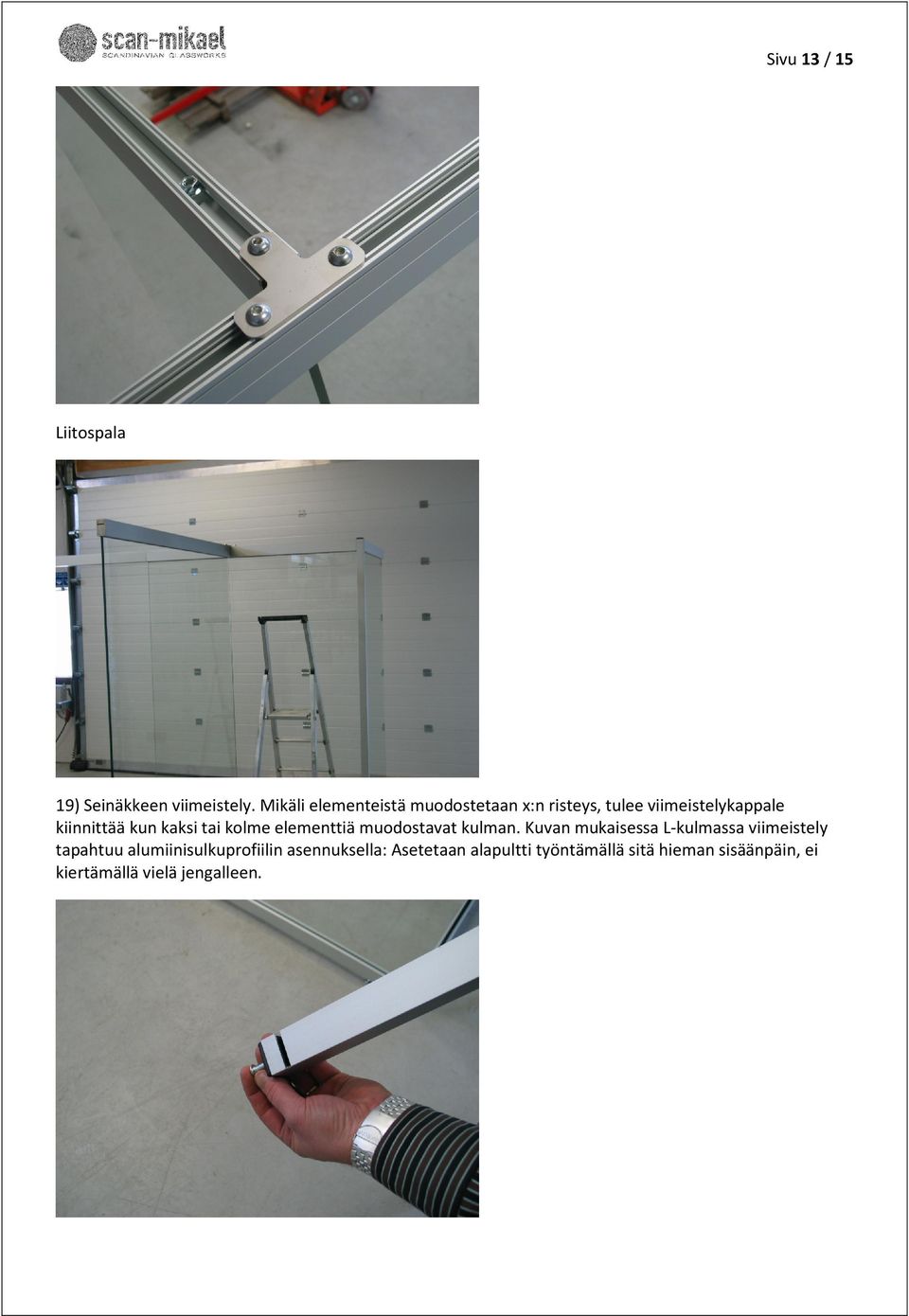

13 Sivu 13 / 15 Liitospala 19) Seinäkkeen viimeistely. Mikäli elementeistä muodostetaan x:n risteys, tulee viimeistelykappale kiinnittää kun kaksi tai kolme elementtiä muodostavat kulman. Kuvan mukaisessa L-kulmassa viimeistely tapahtuu alumiinisulkuprofiilin asennuksella: Asetetaan alapultti työntämällä sitä hieman sisäänpäin, ei kiertämällä vielä jengalleen.

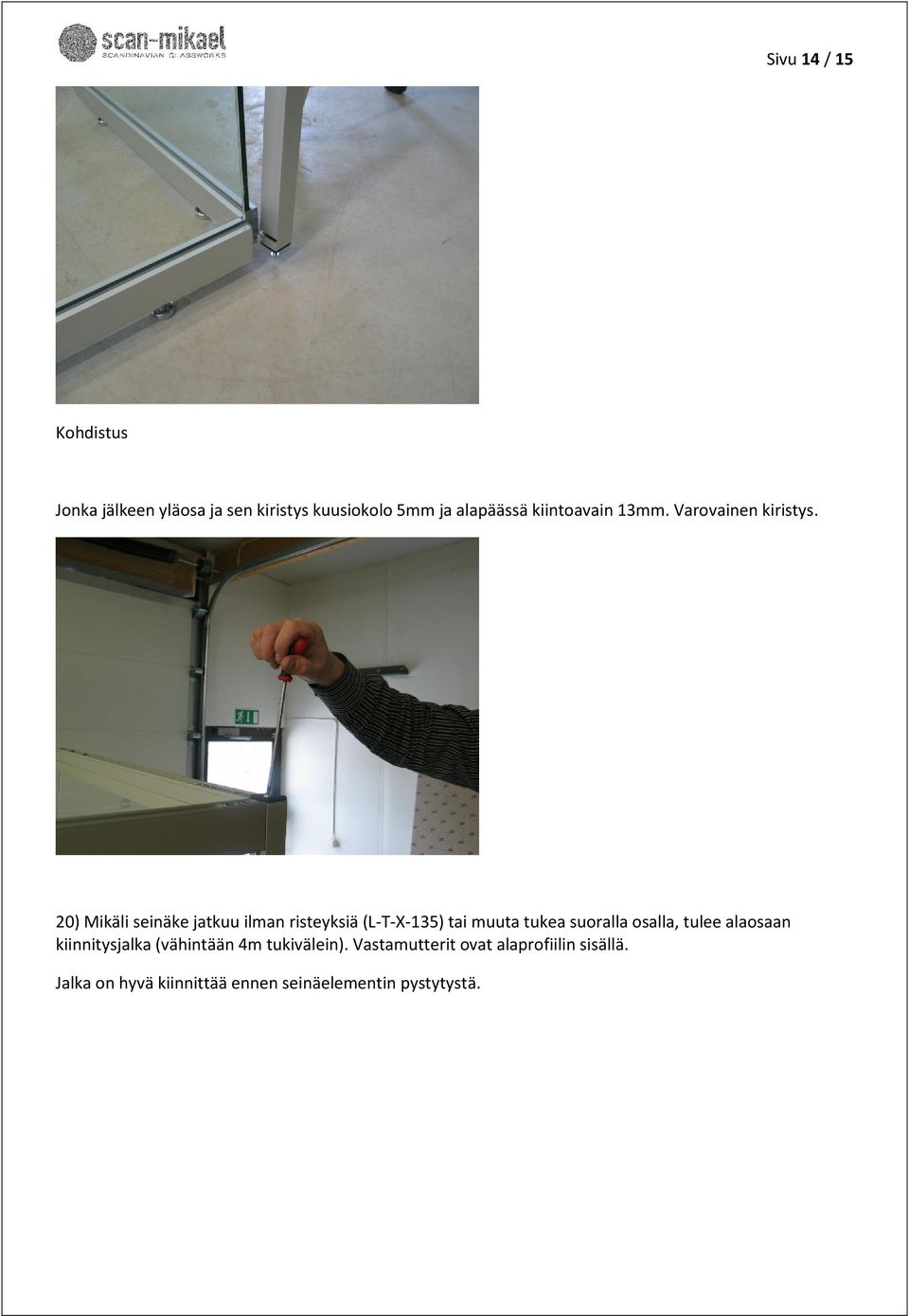

14 Sivu 14 / 15 Kohdistus Jonka jälkeen yläosa ja sen kiristys kuusiokolo 5mm ja alapäässä kiintoavain 13mm. Varovainen kiristys. 20) Mikäli seinäke jatkuu ilman risteyksiä (L-T-X-135) tai muuta tukea suoralla osalla, tulee alaosaan kiinnitysjalka (vähintään 4m tukivälein). Vastamutterit ovat alaprofiilin sisällä. Jalka on hyvä kiinnittää ennen seinäelementin pystytystä.

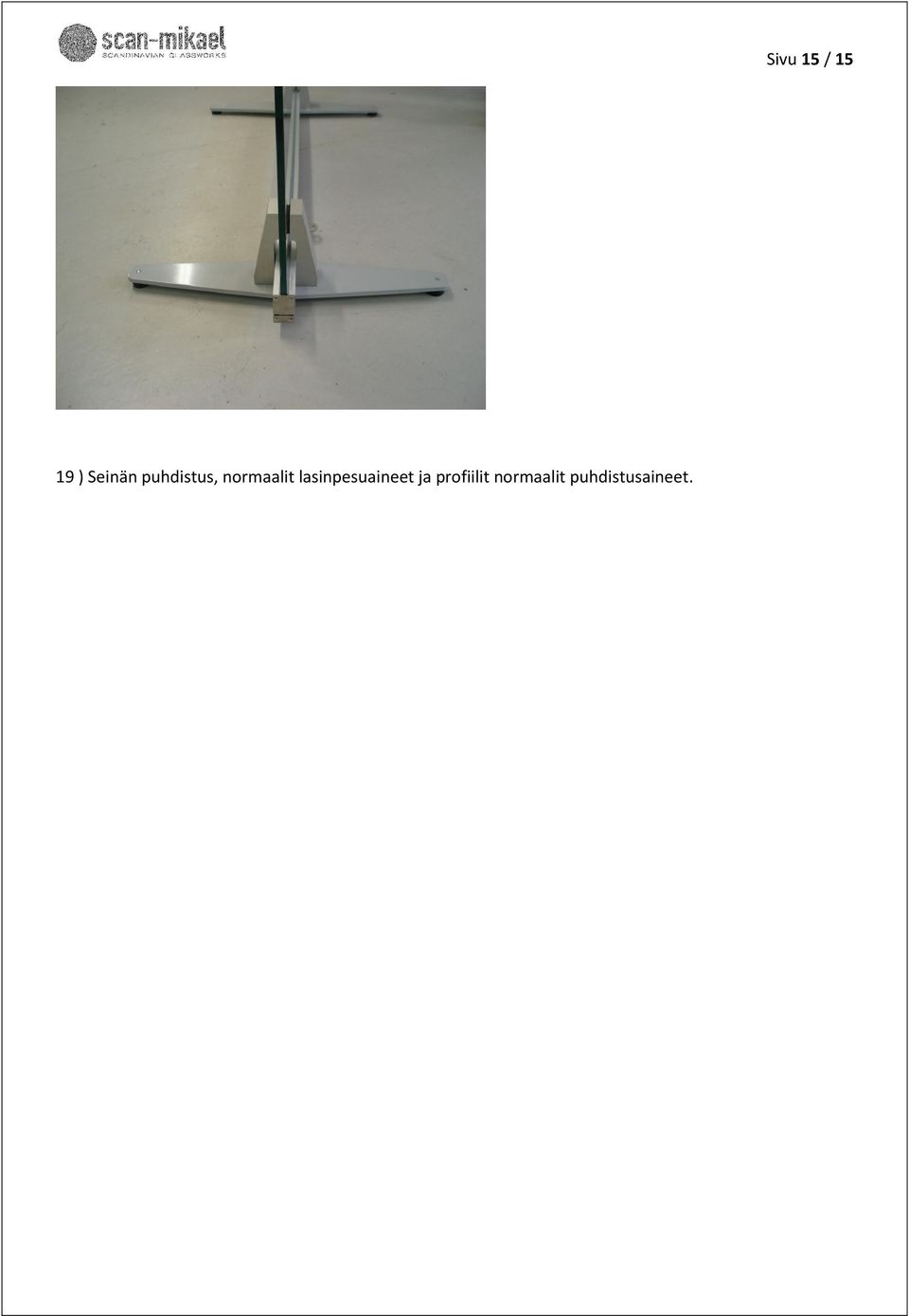

15 19 ) Seinän puhdistus, normaalit lasinpesuaineet ja profiilit normaalit puhdistusaineet. Sivu 15 / 15
