2 Sisällys 1 Fortum Fiksu -järjestelmään liitettävä mittaava pistorasiakytkin sisäkäyttöön 2 Asentaminen 2.1 Kytkimen liittäminen Fortum Fiksu -järjestelmään 2.2 Kytkimen liittäminen pääkäyttöliittymään Hälytysten ja ajastusten asettaminen Tekniset tiedot Fortum Fiksu -järjestelmään liitettävä mittaava pistorasiakytkin sisäkäyttöön Fortum Fiksu järjestelmään liitettävillä kytkimillä voit kytkeä laitteita päälle ja pois joko etänä tai automaattisella ajastuksella. Voit seurata ja ohjata kytkimien ja kytkimien välityksellä liitettyjen laitteiden tilaa omassa Fortum Fiksu -käyttöliittymässäsi. Halutessasi voit myös saada itsellesi viestin sähköpostilla ja tekstiviestillä, kun kytkimeen liitetty laite kytketään päälle esimerkiksi viesti lapset palanneet koulusta kotiin, kun X-box kytketään päälle. Enää sinun ei tarvitse palata kotoa lähdettyäsi varmistamaan, että sammutit kahvinkeittimen tai irrotit silitysraudan seinästä kun olet kytkenyt nämä laitteet pistorasiaan kytkimen välityksellä, voit katkaista niistä virran etänä missä vain, tarvitset vain internetyhteyden. Voit myös mm. ajastaa lampun päälle poissa ollessasi, ja siten luoda vaikutelman, että joku on kotona. Samoin voit sytyttää koirallesi valon pimeän tultua, vaikka et olisikaan kotona. Kytkin on helppo asentaa se kytketään pistorasian ja halutun laitteen väliin (kuten jatkojohto) ja liitetään Fortum Fiksu -järjestelmään. Sähkönkulutusmittarilla varustettu kytkin mittaa siihen liitetyn sähkölaitteen kulutuksen; käyttöliittymässäsi voit tarkastella siihen kytketyn laitteen hetkellistä kulutusta (W) sekä sen kokonaiskulutusta halutulla aikavälillä (kwh). Mittaava, etäohjattava sähkökytkin sisäkäyttöön 2

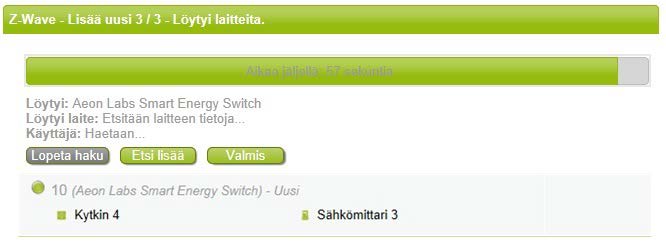

3 2 Asentaminen 5. Valitse Aloita haku. 2.1 KYTKIMEN LIITTÄMINEN FORTUM FIKSU -JÄRJESTELMÄÄN Pidä kytkin enintään kolmen metrin etäisyydellä ohjausyksiköstä liittämisen ajan. 1. Liitä kytkin pistorasiaan. 2. Siirry hallinnointikäyttöliittymään: Valitse Asetukset ja klikkaa ikkunassa Fortum Fiksu tietoa linkkiä Hallinnointikäyttöliittymään.. Valitse Järjestelmä Laitteet. 6. Paina kytkimessä olevaa nappia kerran. 5 Sähkökytkin sähkönkulutusmittarilla, liittämispainike ja LED-valo 7. Odota kunnes ruudulle ilmestyy teksti Löytyi: Aeon Labs Smart Energy Switch, ja uusi laite ilmestyy alimmaiseksi laitelistaan. 7. Valitse Lisää uusi. 8a 8b 5

4 8. Lisää laitteelle seuraavaksi kaksi palvelua: a. laitteen alle ilmestyy kohta Valitse palvelu: Uusi Kytkin-palvelu valitse Lisää Kytkinpalvelulle muodostuu nimi Kytkin x, jossa x on järjestelmän automaattisesti luoma järjestysnumero. b. laitteen alle ilmestyy kohta Valitse palvelu: Uusi Sähkömittari-palvelu valitse Lisää Sähkömittaripalvelulle muodostuu nimi Sähkömittari x, jossa x on järjestelmän automaattisesti luoma järjestysnumero. 2. Valitse Lisää uusi widgetti: Kytkimet ja paina Lisää. 2 Widgettilistan alimmaiseksi ilmestyy uusi Kytkimet-widget.. Anna Kytkimet-widgetille haluamasi nimi (esim. Mittaava sähkökytkin) Valitse Valmis. 10. Asenna mittari valitsemaasi paikkaan. Kytkin on nyt lisätty järjestelmään ja sillä voidaan ohjata siihen kytkettyä laitetta hallinnointikäyttöliittymän Palvelut-näkymässä ja minikäyttöliittymässä. 2.2 KYTKIMEN LIITTÄMINEN PÄÄKÄYTTÖLIITTYMÄÄN Kytkintä voidaan seurata ja ohjata myös pääkäyttöliittymässä omassa ikkunassaan lisää se näin: 1. Siirry hallinnointikäyttöliittymän Järjestelmä Widgettiasetukset -näkymään. 1. Valitse Lisää uusi kytkin: Kytkin x valitse listasta kytkinpalvelu jonka haluat tuoda näkyviin pääkäyttöliittymään (nimi ja juokseva numero, jotka muodostuivat palvelun lisäämisen yhteydessä). 5. Valitse Lisää uusi widgetti: Mittarit ja paina Lisää. 1 5 Widgettilistan alimmaiseksi ilmestyy uusi Mittarit-widget. 6 7

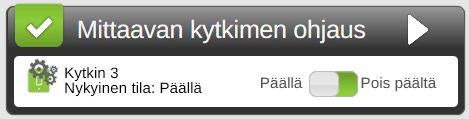

5 6. Anna Mittarit-widgetille haluamasi nimi (esim. Mittaavan kytkimen kulutus). 7. Valitse Ensisijainen mittari: Sähkömittari x (nimi joka muodostui kytkimen sähkömittari-palvelulle). Kytkimen tila sekä sen mittaama kulutus näkyvät nyt pääkäyttöliittymässä omissa ikkunoissaan: 6 8. Valitse Vertaa: Sähkömittari: Sähkömittari x valitse listasta halutun kytkimen Sähkömittari-palvelu (nimi ja juokseva numero, jotka muodostuivat palvelun lisäämisen yhteydessä). 7 Hälytysten ja ajastusten asettaminen Kytkin voidaan kytkeä päälle ja pois manuaalisesti painamalla siinä olevaa painiketta. Lisäksi kytkimelle voidaan ajastaa erilaisia tehtäviä, joista osa voi riippua muista käytettävissä olevista laitteista: kytkintä voi esimerkiksi ohjata lämpötila-anturin mittaaman lämpötilan mukaan. Tavallisimmat tehtävät ovat: Ohjaa kytkintä ajastimella Ohjaa kytkintä ajastimella, vaihteleva viive Ohjaa kytkintä toisen kytkimen mukaan Ohjaa kytkintä toisen kytkimen mukaan, käänteisesti Pakota kytkin haluttuun tilaan ajastimella Kytkin pois päältä määritellyn ajan kuluttua Esimerkkinä Ohjaa kytkintä ajastimella : 1. Siirry hallinnointikäyttöliittymän Tehtävät -näkymään Valitse Luo uusi tehtävä halutun kytkimen kohdalla (Aeon Labs Smart Energy Switch). 9. Paina Hyväksy. Hyväksy-painikkeen viereen ilmestyy teksti Päivitetty

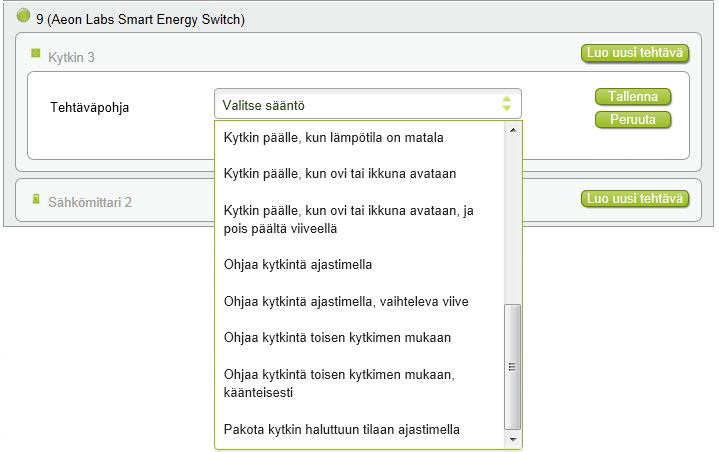

6 . Valitse tehtäväpohja, esimerkiksi Ohjaa kytkintä ajastimella. Tekniset tiedot Input: AC 20V 50Hz, Max 10A Johdon pituus: cm Tarkoitettu käytettäväksi kuivissa sisätiloissa Langaton yhteys: 868,2 MHz (Z-Wave) LED-valon toiminta: LED vilkkuu kytkintä ei ole liitetty Z-Wave-verkkoon LED palaa kytkin onnistuneesti liitetty Z-Wave-verkkoon, kytkin päällä LED ei pala kytkin pois päältä. Anna tehtävälle haluamasi nimi, esimerkiksi Lampun ohjaus päälle/pois Valitse ohjattava kytkin. 6. Aseta ajastukselle aika, jolloin kytkin laitetaan päälle, sekä aika, jolloin kytkin laitetaan pois päältä. 7. Paina Tallenna
