1 TUOTERYHMÄ ND RD Korkeapainepuhaltimet Sivukanavapuhaltimet Matalapainepuhaltimet Keskipainepuhaltimet SD HRD Syöttöpuhaltimet FD RD F

2 TEKNISET TIEDOT Muuntotaulukko Mittayksikkö Mittayksiköstä Muuntokerroin Mittayksikköinä Mittayksiköistä Muuntokerroin Mittayksikköihin Paine bar 1000 mbar mbar 0,001 bar Paine mbar 100 Pa Pa 0,01 mbar Paine mmws 0,098 mbar mbar 10,2 mm H 2 O Paine mws 98,07 mbar mbar 0,0102 m H 2 O Eurooppalainen mittayksikköjärjestelmä USA:ssa SI-järjestelmästä Muuntokerroin Angloamer. mittajärjestelmässä Angloamer. mittajärjestelmästä Muuntokerroin SI-järjestelmään Paine bar 0,014 psi = Ib/in² psi = Ib/in² 68,95 mbar Paine mbar 14,5 psi = Ib/in² psi = Ib/in² 0,068 bar Paine mmws 0,402 inches water inches water 2,49 mbar 2 Tilavuusvirta m³/min 264,2 gal/min gal/min 0,003 m³/min Tilavuusvirta m³/min 35,31 cfm cfm 0,028 m³/min Liitäntäteho kw 1,341 hp hp 0,746 kw Pituus mmws 0,039 inches water inches water 25,4 mm Pituus m 39,37 inches water inches water 0,025 m Pituus mmws 0,003 ft ft 305 mm Pituus m 3,28 ft ft 0,305 m Paino kg 2,05 Ib Ib 0,454 kg Muuntoesimerkki Paine 180 mbar 0,014 2,61 PSI 2,61 PSI 68, mbar Tilavuusvirta 6 m³/min 35,31 211,8 ft³/min 211,8 ft³/min 0,283 6 m³/min

3 MATALAPAINEPUHALTIMET ND Sovellukset: Suurten ilmamäärien siirtäminen pienillä ja keskisuurilla virtausvastuksilla Kaasujen ja höyryjen poistaminen ilmasta Laitteiden ja koneenosien jäähdytys Huonetilojen ilmanvaihto Hormien vedon lisääminen Kaasu-, öljy- ja hiilikattiloiden ilmansyöttö Monenlaisten osien kuivattaminen Sähkökoneiden lisäjäähdytys Lisätietoja saat Matalapainepuhaltimet-tuoteluettelosta. ND-sarjan puhaltimet Puhallinkotelo kestävää alumiinivalua, juoksupyörät galvanoitua teräslevyä. Huoltovapaat oikosulkumoottorit (suojausluokka IP54). Puhaltimia on saatavilla sekä myötä- että vastapäivään pyörivinä. Lisäominaisuuksina pyörimisnopeuden säätö: joko 2-portainen säätö tai portaaton säätö 1-vaihekäytössä taikka taajuusmuuttajalla toteutettuna. Saatavilla monipuolisia lisävarusteita, esim. liitoskappaleita, hienosuodattimia ja kuristimia. Voidaan myös varustaa erityisolosuhteita varten, kuten kestämään väliaineen suuret virtausmäärät ja ympäristön korkeat lämpötilat. Muita lisäominaisuuksia ovat mm. korroosiosuojaus, tehostettu tiivistys, erikoisjännitteet ja -taajuudet sekä korotettu suojausluokka IP55 ja lämpöluokka F. 3

4 MATALAPAINEPUHALTIMET ND Kaksoispuhaltimet Sama tekninen perusratkaisu ja lisävarusteet kuin vakiopuhaltimissa. Kaikki puhaltimet toimitetaan ilman asennuspohjalevyä. Kompaktipuhaltimet Puhallinkotelo kestävää alumiinivalua, juoksupyörät galvanoitua teräslevyä. Tilaasäästävä muotoilu: integroitu, puhaltimen ilmavirran jäähdyttämä moottori. Puhaltimet toimitetaan ilman asennuspohjalevyä ja vain myötäpäivään pyörivinä (imupuolelta katsottuna). Lisävarusteena myös hienosuodatin. 4

5 KESKIPAINEPUHALTIMET RD RD-sarjan puhaltimet Puhallinkotelo kestävää alumiinipainevalua, juoksupyörät galvanoitua teräslevyä. Huoltovapaa oikosulkumoottori (suojausluokka IP54). Puhaltimia on saatavilla sekä myötäettä vastapäivään pyörivinä, joko asennuspohjalevyllä tai ilman. Lisäominaisuuksina pyörimisnopeuden säätö: joko 2-portainen säätö tai portaaton säätö 1-vaihekäytössä taikka taajuusmuuttajalla toteutettuna. Saatavilla monipuolisia lisävarusteita, kuten hienosuodattimia, liitäntöjä ja kuristimia. Voidaan myös varustaa erityisolosuhteita varten, kuten kestämään väliaineen ja ympäristön korkeat lämpötilat. Muita lisäominaisuuksia ovat mm. korroosiosuojaus, tehostettu tiivistys, erikoisjännitteet ja -taajuudet sekä korotettu suojausluokka IP55 ja lämpöluokka F. Sovellukset: Keskisuurten ilmamäärien siirtäminen suurilla virtausvastuksilla Laitteistojen ilmanvaihto suurilla virtausvastuksilla Kuivatussovellusten tuloilma Ilmatyynypöytien tuloilma Suodatus- ja pölynpoistolaitteistojen tuloilma Lisätietoja saat Keskipainepuhaltimet-tuoteluettelosta. 5

6 KORKEAPAINEPUHALTIMET HRD 6 HRD-sarjan puhaltimet Puhallinkotelo kestävää alumiinivalua, suljetut juoksupyörät alumiinilevyä. Huoltovapaat oikosulkumoottorit (suojausluokka IP54). Puhaltimia on saatavilla sekä myötä- että vastapäivään pyörivinä. Tilaa säästävä kiilahihnavetoratkaisu vaativiin olosuhteisiin. Voidaan myös varustaa erityisolosuhteita varten, kuten kestämään väliaineen ja ympäristön korkeat lämpötilat. Muita lisäominaisuuksia ovat mm. korroosiosuojaus, tehostettu tiivistys, erikoisjännitteet ja -taajuudet sekä korotettu suojausluokka IP55 ja lämpöluokka F. Sovellukset: Keskisuurten ilmamäärien siirtäminen suurilla virtausvastuksilla Alipaineen muodostaminen Kaasu-, öljy- ja hiilikattiloiden ilmansyöttö Kuivatussovellusten tuloilma Ilmatyynypöytien tuloilma Lisätietoja saat Korkeapainepuhaltimet-tuoteluettelosta.

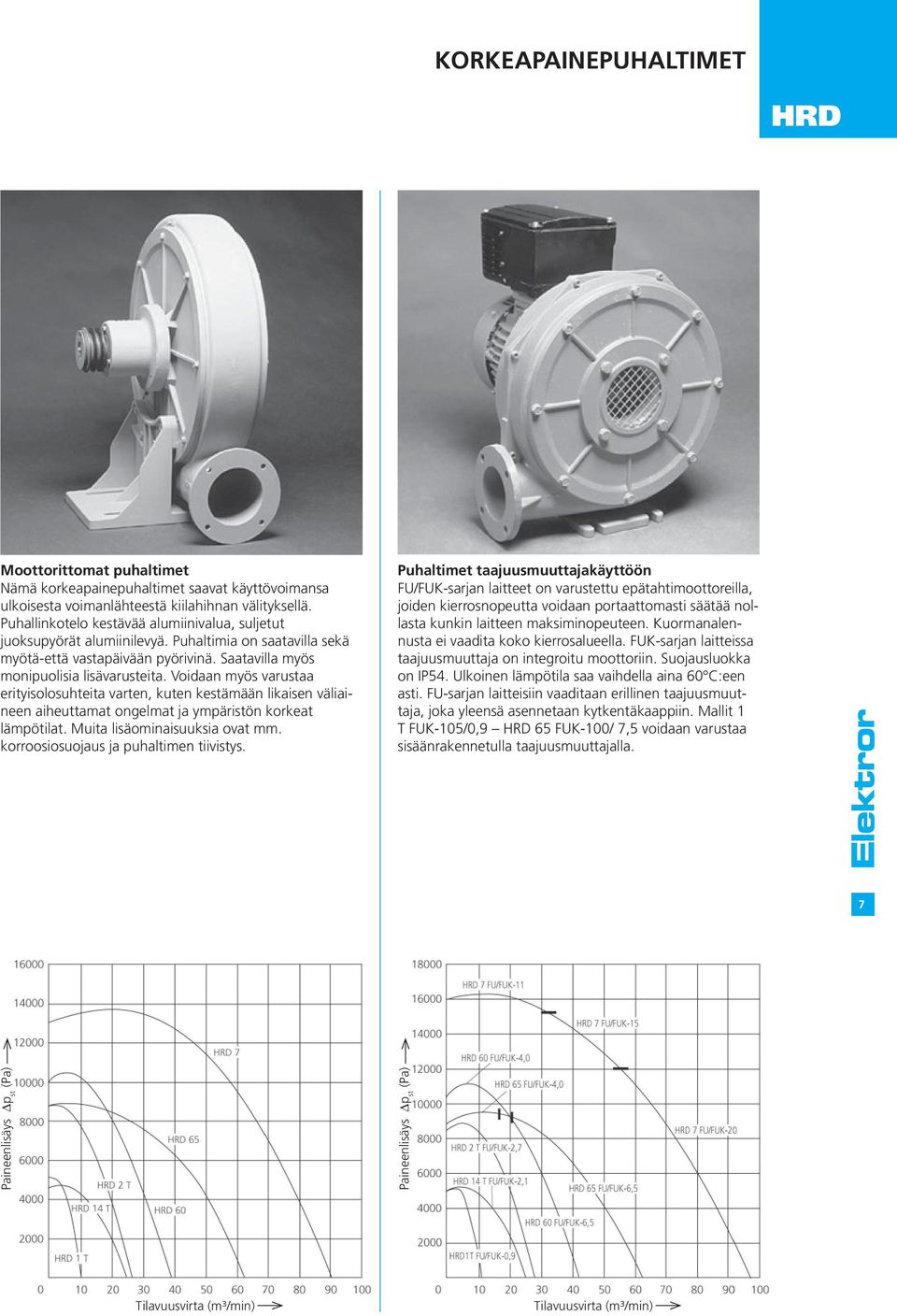

7 KORKEAPAINEPUHALTIMET HRD Moottorittomat puhaltimet Nämä korkeapainepuhaltimet saavat käyttövoimansa ulkoisesta voimanlähteestä kiilahihnan välityksellä. Puhallinkotelo kestävää alumiinivalua, suljetut juoksupyörät alumiinilevyä. Puhaltimia on saatavilla sekä myötä-että vastapäivään pyörivinä. Saatavilla myös monipuolisia lisävarusteita. Voidaan myös varustaa erityisolosuhteita varten, kuten kestämään likaisen väliaineen aiheuttamat ongelmat ja ympäristön korkeat lämpötilat. Muita lisäominaisuuksia ovat mm. korroosiosuojaus ja puhaltimen tiivistys. Puhaltimet taajuusmuuttajakäyttöön FU/FUK-sarjan laitteet on varustettu epätahtimoottoreilla, joiden kierrosnopeutta voidaan portaattomasti säätää nollasta kunkin laitteen maksiminopeuteen. Kuormanalennusta ei vaadita koko kierrosalueella. FUK-sarjan laitteissa taajuusmuuttaja on integroitu moottoriin. Suojausluokka on IP54. Ulkoinen lämpötila saa vaihdella aina 60 C:een asti. FU-sarjan laitteisiin vaaditaan erillinen taajuusmuuttaja, joka yleensä asennetaan kytkentäkaappiin. Mallit 1 T FUK-105/0,9 HRD 65 FUK-100/ 7,5 voidaan varustaa sisäänrakennetulla taajuusmuuttajalla. 7

8 ALKUPERÄISET ELEKTROR-LISÄVARUSTEET Vaativien olosuhteiden äänenvaimennusjärjestelmät Kaikilla Elektrorin puhaltimilla on alhainen melutaso tehoon nähden. Sovelluksesta ja viranomaisten vaatimuksista riippuen saatetaan kuitenkin tarvita lisä-äänenvaimennusta, johon Elektror tarjoaa lukuisia tehokkaita ratkaisuja. Äänenvaimennuskotelot Teräslevystä valmistetut kotelot on varustettu mineraalivillaeristeellä, mikä mahdollistaa tehokkaan äänenvaimennuksen. Kotelot asennetaan U:n muotoiseen pohjalevyyn, joka voidaan kiinnittää perustukseen pulteilla (asennusreiät valmiina). Puhaltimeen pääsee helposti käsiksi irrotettavien sivuseinien ansiosta. Kaikki äänenvaimennuskotelot on suunniteltu vapaasti imeviin puhaltimiin sopiviksi. Imu Puhallus Kuljetustuki Aukko liitäntäjohdolle Levyäänenvaimentimet Valmistettu kaksiosaisena teräslevyrakenteena. Elektrorlevyäänenvaimentimiin asennetaan integroitu imusihti jo tehtaalla. Suurissa levyissä äänenvaimennusmateriaalina toimii vaahtomuovi. 8 Putkiäänenvaimentimet Erittäin vaativiin olosuhteisiin tarkoitettujen putkiäänenvaimenninten toiminta perustuu alumiinifoliosta taittaen valmistetun putken rakenteeseen. Rei itetty sisäputki on eristetty hartsiin sidotulla mineraalikuidulla. Putket suljetaan myös alumiinitulpilla. Nämä äänenvaimentimet voidaan asentaa vain laipattomiin tuloliitäntöihin.

9 SIVUKANAVAPUHALTIMET SD Kokonaispaineenlisäys pt (mbar) SD-sarjan puhaltimet Kaikki osat kestävää alumiinivalua. Kosketuksettomat, öljyttömät juoksupyörät. Vakiovarusteena vaimennetut tulo- ja lähtöliitännät ja asennuspohjalevy. Huoltovapaat, olosuhteisiin sopivat oikosulkumoottorit (suojausluokka IP54). Saatavilla myös monipuolisia lisävarusteita, kuten liitäntöjä, hitsaus- ja kierrelaippoja, hienosuodattimia, paine- ja tyhjiöventtiileitä ja lisä-äänenvaimentimia. Lisävarusteena myös mahdollisuus muuttaa puhalluksen suunta nopeasti paineesta alipaineeseen, nolla-asennon kautta tai ilman, muuttamatta moottorin pyörimissuuntaa. SD-sarja korkealle painealueelle Sama tekninen perusratkaisu ja lisävarusteet kuin muissa SD-sarjan puhaltimissa. 9 Kokonaispaineenlisäys pt (mbar) Kokonaispaineenlisäys pt (mbar)
